Правильное подключение ИБП к компьютеру, насосу и другим сетевым приборам

После выбора и покупки ИБП встаёт вопрос о том, в какой последовательности и как подключить UPS в систему питания. На самом деле процесс подключения источника бесперебойного питания очень прост, главное начинать любые манипуляции после ознакомления с инструкцией устройства. Заодно можно ознакомиться с управлением ИБП и другими крайне важными факторами. И конечно, лучше всего если подключение источника бесперебойного питания выполняется специалистами.

С чего начать

Перед тем как начать подключение бесперебойника, необходимо проверить аккумуляторную батарею. По правилам перевозки источники бесперебойного питания перевозятся с отключённым аккумулятором, что исключает возможность самопроизвольного включения. Чтобы подключить батарею, необходимо открыть отсек, в котором хранится акб. Там вы сможете увидеть два разъёма, которые необходимо соединить друг с другом.

Начинать подсоединение бесперебойника всегда стоит с подключения нагрузки. Как правило, выходные разъёмы расположены на задней панели ИБП. Количество выходных разъёмов и их тип могут быть разными. По этой причине вам необходимо иметь в соответствующем количестве необходимые кабели для подключения.

Что можно подключить к бесперебойнику? К ИБП можно подключать любую технику за исключением нагрузки с высокой мощностью. К таковой относятся многофункциональные устройства, электрочайники, микроволновки, пылесосы, лазерные принтеры и тому подобная техника. Если вы используете мфу или принтер, то схема подключения ИБП к сети должна включать сетевой фильтр, к которому подключается ИБП и мощные потребители нагрузки.

Подключение к компьютеру

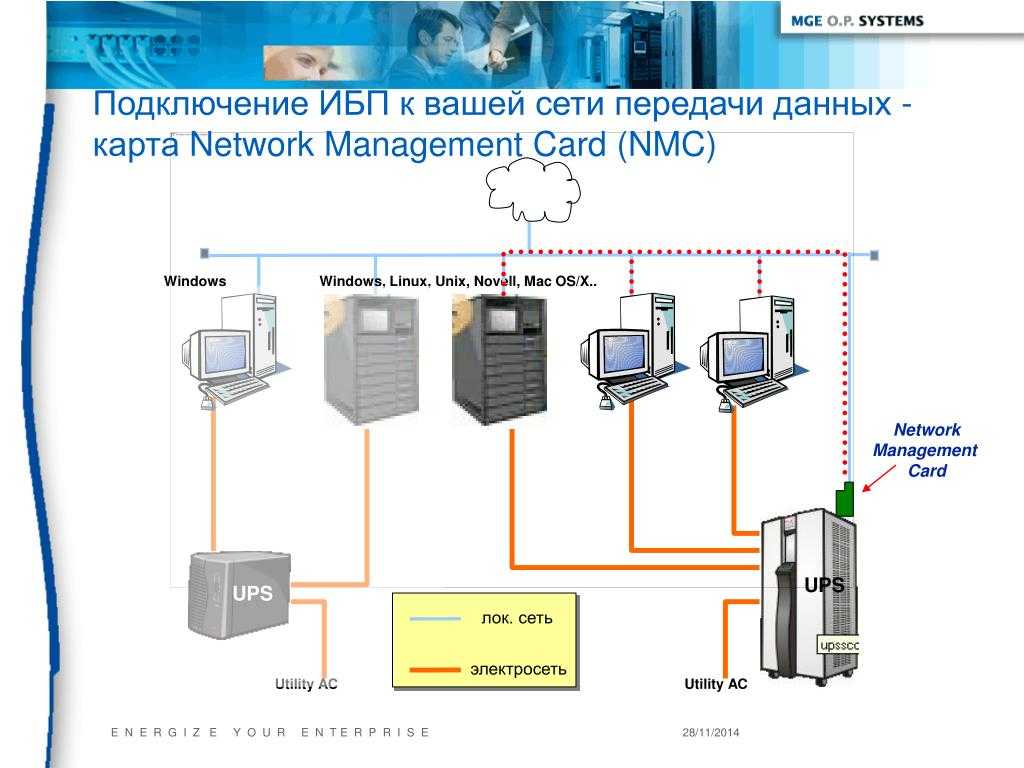

Как подключить бесперебойник к компьютеру? Чтобы подключить ИБП к сети необходимо воспользоваться питающим кабелем, идущим в комплекте. После подключения начнётся зарядка аккумуляторной батареи.

При подключении оборудования необходимо выключить ИБП и компьютер. Подключение бесперебойника к компьютеру обязательно должно производиться после отключения ИБП и всех компонентов в схеме. Затем остаётся подключить компьютер в соответствующее гнездо. Кроме компьютера к ИБП можно подключить и периферию. Если конструкцией предусмотрена возможность линий связи, то их тоже следует подключить сразу.

Стоит помнить, что выходные разъёмы не равноценны, поэтому подключение ИБП к компьютеру стоит производить с учётом этого. Например, у модели Eaton 9130 они разделены на 2 группы. К первой подключается важная нагрузка, которая обеспечивает оборудование питанием при отключении энергии. Ко второй группе подключается некритичная нагрузка, например, устройства вывода звука. Питание нагрузки, относящееся к первой группе, будет в приоритете.

ИБП Eaton 9130 вид сзади

Теперь вы знаете как правильно подключить бесперебойник к компьютеру, но есть ещё один нюанс, который необходимо учитывать.

Порядок включения несколько изменится, когда в схеме подключения компьютера к сети появится ИБП. Всякий раз при включении компьютера сначала будет необходимо включить ИБП, в противном случае акб быстро износятся.

Как подключить монитор к бесперебойнику? Эта процедура ничем не отличается от подключения компьютера. Если ваш монитор имеет отдельный блок питания, то его необходимо подсоединить к ИБП с помощью подходящего кабеля. Установить и правильно подключить бесперебойник подобного типа очень просто.Подключение ИБП к любой другой офисной технике осуществляется по аналогичной схеме.

Подключение ИБП к котлу отопления

Как подключить ИБП к котлу? Как известно, котлы отопления и циркуляционные насосы очень чувствительны к питанию. По этой причине в схеме питания котла отопления обязательно должен присутствовать источник бесперебойного питания. Универсальная схема подключения бесперебойного источника питания к котлам ещё не придумана, так как оборудование может сильно отличаться друг от друга.

Некоторые модели котлов требуют помимо правильного подключения фазы и нейтрали, наличия в схеме подключения ИБП так называемой обязательной нейтрали. Сбои в работе у таких моделей возникают при переходе на питание с акб. При этом входная и выходная нейтраль должны быть обязательно разделены.

О том, как подключить бесперебойник к газовому котлу и некоторых тонкостях также может упоминаться в инструкции к самому котлу отопления.

Как подключить бесперебойник к насосу? В целом ситуация с насосами аналогична котлам отопления. И те, и другие относятся к фазозависимому оборудованию, поэтому принципы подключения ИБП аналогичны.

Последовательное подключение ИБП

Изучая вопрос подключения бесперебойника к домашней сети, можно встретить и довольно интересные решения. К таковым относится последовательное подключение нескольких бесперебойников. Подключение бесперебойника к бесперебойнику можно использовать для повышения автономности.

 Однако, стоит иметь в виду, что апроксимированный сигнал на выходе ИБП при питании от батареи будет расцениваться другим бесперебойником как некачественное питание. Поэтому ИБП разрядятся практически за одно и тоже время. К таковым относятся ИБП резервного типа и большинство линейно-интерактивных ИБП.

Стоит заметить, что последовательное подключение ИБП выше названных топологий не повышает уровень защиты. При очень сильном скачке напряжения первый в цепи ИБП может выйти из строя, тогда как второй переключит нагрузку на питание от аккумуляторной батареи.

Кроме того, такое подключение повышает риск перегрузки первого бесперебойника в цепи. Номинальная мощность ИБП ограничена, поэтому подключать второй ИБП для увеличения количества розеток бессмысленно. Ещё один минус заключается в увеличении времени переключения на питание от акб, что может привести к отключению техники и потере данных. К тому же, применение такого типа подключения снимает гарантию производителя.

Мы рекомендуем выбирать ИБП, исходя из своих потребностей таким образом, чтобы удовлетворить их на 100% и даже оставить некоторый запас. Если в будущем вам может потребоваться увеличение требуемой мощности, то стоит сразу отдавать предпочтение моделям, конструкция которых предусматривает возможность питания от внешних аккумуляторных батарей. Их количество и мощность также может быть различным.

Специалисты ООО «ЭНКОМ» помогут произвести подключение ИБП любого типа и мощности. Воспользовавшись нашими услугами по подключению оборудования, вы получаете гарантию длительного срока эксплуатации и высокой надёжности системы питания.

Как работает источник бесперебойного питания

Источник бесперебойного питания (ИБП или UPS) представляет собой устройство, которое позволяет компьютеру автономно работать за счет поддержания постоянного напряжения в течение некоторого времени после отключения электропитания или скачка напряжения в сети. Использование ИБП даст возможность сохранить данные. Кроме того, запас времени нужен, чтобы правильно выключить компьютер и избежать его поломки.

Источник бесперебойного питания работает от собственного аккумулятора – батареи, вырабатывающей напряжение 220 вольт. Именно на такое напряжение рассчитаны современные компьютеры и бытовые приборы. Не стоит экономить на таком устройстве, как UPS. Обеспечение надежной защиты вашего компьютера позволит избежать проблем при скачках напряжения. Гораздо лучше купить источник бесперебойного питания, чем потом покупать новую бытовую технику за гораздо большие деньги.

Как обеспечить бесперебойное питание для персональных компьютеров

Если вы приобретаете бесперебойник, то предусмотрите несколько входов для электрических штепселей. К ИБП имеет смысл подключить не только процессор, но все остальные комплектующие персонального компьютера (монитор, принтер). Данная система подключения обеспечит надежную и бесперебойную работу всех комплектующих.

Для автономной работы персонального компьютера выделены такие виды UPS:

• наружные
• вмонтированные в устройство

Вмонтированные UPS можно встретить в любом мобильном девайсе – от смартфона до ноутбука. Встроенные в устройство UPS предполагают автономную бесперебойную защиту оборудования при скачках напряжения за счет переключения нагрузок. Если для работы вы постоянно используете различные гаджеты, то вам не нужно искать дополнительные устройства обеспечения бесперебойного питания. Встроенные системы позволят вам обеспечить надежную защиту ваших устройств.

Типы источников бесперебойного питания

По принятому стандарту IES (Международной электротехнической комиссии) все UPSподразделяются на 3 класса:

• line-interactive
• passive standby
• double conversion

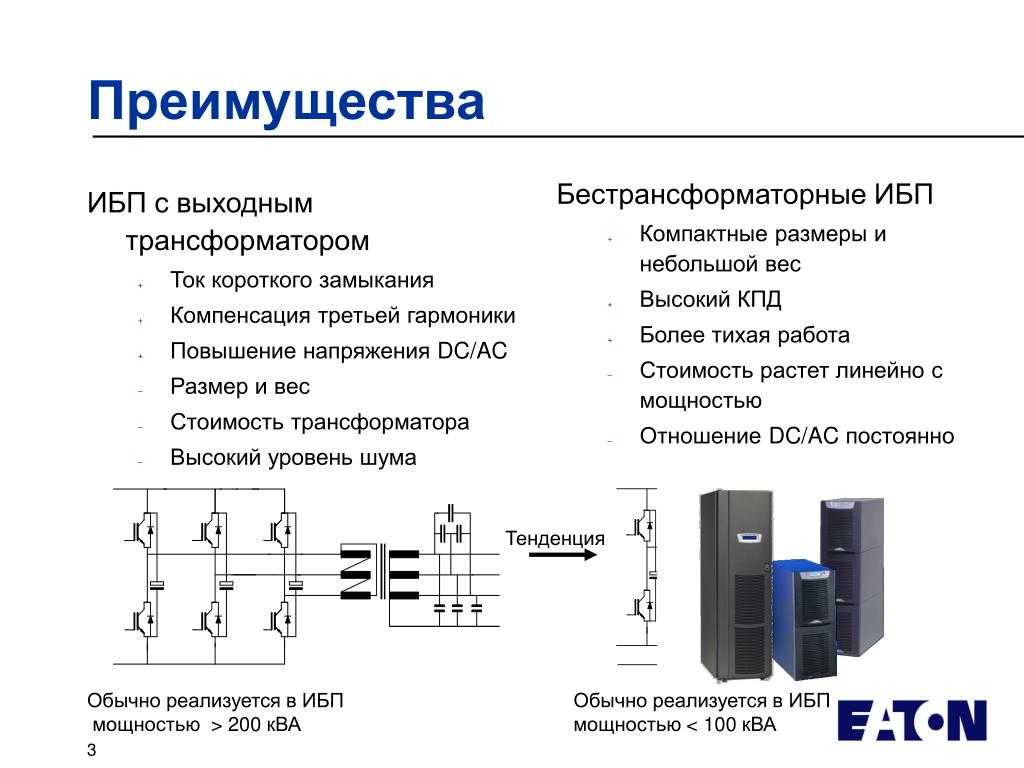

Устройства для обеспечения бесперебойного питания с двойным преобразованием или UPSdoubleconversion

Для обеспечения работы серверных станций и сетевого серверного оборудования используются более мощные источники бесперебойного питания.

В основу их работы положено двойное преобразование сетевого напряжения. Инверторное преобразование здесь также идет в виде синусоидального напряжения. Независимо от разницы частот, ИБП с двойным преобразованием не пропускает помехи и не возвращает выбросы обратно через сетевой фильтр. Нагрузка питается напрямую через электросеть. Для этого в работу подключена специальная обходная линия байпас. Это дает существенный плюс при автономной работе, так как поддержание напряжения остается на нужном уровне даже при выходе из строя инвертора.

Линейно-интерактивные источники питания или line-interactive

ИБП данного типа выполняют стабилизацию напряжения аналогично passivestandby. В основу работы линейно-интерактивного UPS в данном случае положен трансформатор со ступенчатым стабилизатором.

Наиболее часто встречающаяся проблема электросетей в России – скачки напряжения. Устройство Line-interactiveUPS обеспечивает нормальное питание в данной ситуации, не переходя в режим автономной работы. Существенным недостатком линейно-интерактивного UPS считается малое время перехода с обычного на аккумуляторное питание (около четырех мс)

Преимущество Line-interactiveUPS состоит в довольно низкой стоимости и удобстве использования для защиты компьютеров.

Устройства line-interactiveUPS с аппроксимированной синусоидой приобретают для персональных компьютеров, где в качестве источников питания используются импульсы. Данный вид ИБП наиболее распространен.

Устройства с синусоидальным напряжением используется для более мощных электрических приборов.

Сколько работает ИБП в автономном режиме

При выборе бесперебойника важным аспектом является время автономной работы. Идеальным считается время около пяти минут. Обычному пользователю вполне хватит этого времени для того, чтобы сохранить документы и выключить компьютер.

Существуют UPS-устройства, которые способны поддерживать время работы до двадцати минут. Такие приборы уместно использовать для офисной работы или локальной сети компьютеров.

Сколько будет автономно работать тот или иной ИБП, будет зависеть от уровня емкости батареи. Эти данные легко можно найти в паспорте UPS.  Там же указана мощность ИБП. Более или равно 1 КВ – время работы составит около пяти минут. Выбирая нужную мощность, вы сможете обеспечить себя необходимым количеством времени для завершения работы.

Одним из решений для увеличения времени работы аккумулятора UPS является установка новой автономной батареи ли аккумулятора. Этот вариант довольно не безопасен, так как вы можете попросту вывести из строя родную батарею ИБП. Но если ваш UPS имеет для дополнительных устройств специальные слоты, то этот метод сработает с гарантией на 100%. Но при подключении обязательно посмотрите, какова схема питания вашего системного блока.

Как выбрать источник бесперебойного питания

Источник бесперебойного питания устанавливается:

• на одно рабочее место
• для офиса
• для серверной станции

При выборе источника бесперебойного питания (ИБП) вам необходимо учитывать, сколько времени вам необходимо для корректного отключения вашего персонального компьютера. Если вы предполагаете установить UPS только на одно рабочее место, то отдайте предпочтение линейно-интерактивным источникам питания. В данной ситуации вы будете обеспечены достаточным временем для завершения работы и убережете свой компьютер от возникновения поломок.

Если вы выбираете бесперебойный источник питания для обеспечения постоянного напряжения в офисе или для серверной станции, отдайте предпочтение ИБП doubleconversion. Данные источники питания смогут обеспечить довольно длительное время автономной работы. Даже при выходе из строя инвертора, такой ИБП будет продолжать работать и даст возможность не потерять важные данные.

При выборе бесперебойного источника питания внимательно изучайте паспорт устройства, выбирайте нужный уровень мощности в зависимости от того, сколько нужно времени для автономной работы. Не пытайтесь установить дополнительные аккумуляторные батареи, если UPS не предназначен для этого.

При выборе UPS лучше всего положиться на мнение специалистов, услуги которых можно заказать легко и быстро на сайте youdo. com. Заказ можно оформить оперативно, а услуги исполнителей стоят недорого.

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Как купить и использовать источник бесперебойного питания: 7 шагов insertBefore(«#quiz_container»),$(‘

‘).insertBefore(«#newsletter_block_main»),ha(!0),b=document.getElementsByClassName(«scrolltomarker»),a=0;a

Скачать статью

Изучите эту статью

Шаги

Вопросы и Ответы

Советы и предупреждения

Статьи по Теме

Скачать статью

У вас есть настольный ПК и вы боитесь отключения электричества? У вас есть беспроводной маршрутизатор и модем, которые совместно используют подключение к Интернету, которое становится «черным» при отключении питания? У вас есть один из тех телефонов «VOIP», которым требуется подключение к Интернету, чтобы звонить в экстренных случаях? Вы потеряли работу и данные, даже оборудование, когда отключилось электричество?

Вам больше не придется об этом беспокоиться!

Купите источник бесперебойного питания (ИБП), и ваш компьютер будет работать во время перебоев в электроснабжении и сможет выдерживать отключения электричества или, по крайней мере, выключаться более плавно, когда питание отключается и остается отключенным.

1. 1

   Магазин источников бесперебойного питания.

2. 2

   Достаньте ИБП из коробки

   Реклама

3. 3

   Следуйте инструкциям.

4. 4

   Даже если вы не используете модем телефонной линии, если у вас есть телефон на столе, используйте телефонный фильтр. Вы можете спастись от удара током в случае удара молнии.

5. 5

   Подключите кабель для мониторинга (в настоящее время обычно USB) и установите программное обеспечение (или установите программное обеспечение и подключите кабель, как иногда требуется в инструкциях).

6. 6

   Настройте программное обеспечение для безопасного выключения или перевода компьютера в спящий режим, если отключается питание, а вы находитесь в спящем или ином состоянии.

7. 7

   Через несколько часов батарея ИБП будет полностью заряжена, и система будет работать даже при коротких отключениях электроэнергии или, по крайней мере, нормально выключится при отключении питания.

Реклама

Вопросы и ответы сообщества

Поиск

Добавить новый вопрос

• Вопрос

  Как правильно подключить ИБП к компьютеру?

  Специальной процедуры нет. Вы просто подключаете свой компьютер и кабель питания экрана к ИБП, затем подключаете ИБП, включаете его, включаете компьютер, и вы готовы к работе.

• Вопрос

  Что такое компьютерный вирус?

  Компьютерный вирус может заразить компьютер и причинить ему вред. Во многих случаях компьютер отображает экран, который угрожает вашим данным и требует денег.

Задать вопрос

Осталось 200 символов

Укажите свой адрес электронной почты, чтобы получить сообщение, когда на этот вопрос будет дан ответ.

Подать

Реклама

• «Ожидание» сэкономит много энергии ИБП (при условии, что вы ожидаете, что питание вернется сразу же), но если ИБП разрядится, вы потеряете все, что не было сохранено.

  В качестве небольшой благодарности мы хотели бы предложить вам подарочную карту на 30 долларов (действительна на GoNift.com). Используйте его, чтобы опробовать отличные новые продукты и услуги по всей стране, не платя полную цену — вино, доставка еды, одежда и многое другое. Наслаждаться!

  Полезный 0 Не полезно 0

• «Гибернация» — это лучший (и более быстрый) вариант выключения, если ваш компьютер поддерживает его. Он вернется со всем, что вы оставили, когда закрылись, и это займет немного времени.

  В качестве небольшой благодарности мы хотели бы предложить вам подарочную карту на 30 долларов (действительна на GoNift.com). Используйте его, чтобы опробовать отличные новые продукты и услуги по всей стране, не платя полную цену — вино, доставка еды, одежда и многое другое. Наслаждаться!

  Полезный 0 Не полезно 0

• У ВСЕХ ноутбуков внутри есть батарея, поэтому они имеют встроенный ИБП. У них нет ограничителя перенапряжения на сети переменного тока, если вы его не предоставите.

  В качестве небольшой благодарности мы хотели бы предложить вам подарочную карту на 30 долларов (действительна на GoNift.com). Используйте его, чтобы опробовать отличные новые продукты и услуги по всей стране, не платя полную цену — вино, доставка еды, одежда и многое другое. Наслаждаться!

  Полезный 0 Не полезно 0

Показать больше советов

Отправить

Спасибо, что отправили совет на рассмотрение!

Реклама

• Вы не можете ХРАНИТЬ ИБП. Если вы им не пользуетесь, подумайте о том, чтобы продать его, подарить другу/члену семьи или найти ему другое применение (например, в качестве резервного для автоответчика). Герметичные свинцово-кислотные (SLA) аккумуляторы самоуничтожатся, если их не держать заряженными.

  В качестве небольшой благодарности мы хотели бы предложить вам подарочную карту на 30 долларов (действительна на GoNift.com). Используйте его, чтобы опробовать отличные новые продукты и услуги по всей стране, не платя полную цену — вино, доставка еды, одежда и многое другое. Наслаждаться!

  Полезный 4 Не полезно 0

• Утилизируйте разряженные батареи ИБП!

  В качестве небольшой благодарности мы хотели бы предложить вам подарочную карту на 30 долларов (действительна на GoNift.com). Используйте его, чтобы опробовать отличные новые продукты и услуги по всей стране, не платя полную цену — вино, доставка еды, одежда и многое другое. Наслаждаться!

  Полезный 4 Не полезно 0

• Питание от сети переменного тока Устройства, подключенные к компьютеру, но не защищенные от «батареи», необходимо подключать к вилкам с защитой от перенапряжения. Удар молнии или автомобильная авария, в результате которой высоковольтные кабели упали на низковольтные домашние линии, могут попасть в компьютер по незащищенным цепям.

  В качестве небольшой благодарности мы хотели бы предложить вам подарочную карту на 30 долларов (действительна на GoNift.com). Используйте его, чтобы опробовать отличные новые продукты и услуги по всей стране, не платя полную цену — вино, доставка еды, одежда и многое другое. Наслаждаться!

  Полезный 2 Не полезно 0

• Проверяйте ИБП каждые два месяца. Подключите к нему лампу мощностью 100 Вт в качестве нагрузки и убедитесь, что она работает в течение 30 минут. В противном случае вы никогда не узнаете, что батарея разряжена, пока она вам не понадобится.

  В качестве небольшой благодарности мы хотели бы предложить вам подарочную карту на 30 долларов (действительна на GoNift.com). Используйте его, чтобы опробовать отличные новые продукты и услуги по всей стране, не платя полную цену — вино, доставка еды, одежда и многое другое. Наслаждаться!

  Полезный 2 Не полезно 1

Реклама

Об этом товаре

• Печать
• Отправить фанатскую почту авторам

Спасибо всем авторам за создание страницы, которую прочитали 80 724 раза.

Реклама

Источник бесперебойного питания APC CS350 Руководство пользователя

Документ

Источник бесперебойного питания CS350
Руководство пользователя

Инвентарь

Важные инструкции по технике безопасности

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ – Это руководство содержит важные инструкции, которые необходимо соблюдать при установке и обслуживании ИБП и аккумуляторов.

• Это устройство предназначено только для использования внутри помещений.
• Подсоедините кабель питания ИБП непосредственно к стенной розетке. Не используйте устройства защиты от перенапряжения или удлинители
• Если невозможно проверить заземление, отключите оборудование от розетки переменного тока перед его установкой или подключением к другому оборудованию. Снова подсоедините шнур питания после того, как все подключения выполнены.

ОСТОРОЖНО

ОПАСНОСТЬ ВЫДЕЛЕНИЯ СЕРОВОДОРОДА И ЧРЕЗМЕРНОГО ДЫМА

• Заменяйте аккумулятор не реже одного раза в 5 лет или по истечении срока его службы, в зависимости от того, что наступит раньше.
• Немедленно замените батарею, когда ИБП указывает на необходимость замены батареи.
• Замените батареи тем же количеством и типом батарей, которые изначально были установлены в оборудовании.
• Немедленно замените батарею, если ИБП указывает на перегрев батареи или при наличии признаков утечки электролита. Выключите ИБП, отсоедините его от входа переменного тока и отсоедините батареи. Не используйте ИБП, пока батареи не будут заменены.

Несоблюдение этих инструкций может привести к травмам легкой или средней степени тяжести и повреждению оборудования.

• ПРЕДОСТЕРЕЖЕНИЕ: Обслуживание аккумуляторов должно выполняться или контролироваться персоналом, хорошо осведомленным об аккумуляторах и необходимых мерах предосторожности.
• ОСТОРОЖНО: Не бросайте батареи в огонь. Батареи могут взорваться.
• ОСТОРОЖНО: Не открывайте и не портите аккумуляторы. Высвобожденный материал вреден для кожи и глаз. Он может быть токсичным.
• ВНИМАНИЕ! Перед заменой батареек снимите токопроводящие украшения, такие как цепочки, наручные часы и кольца. Высокая энергия через проводящие материалы может вызвать серьезные ожоги.
• ОСТОРОЖНО: Вышедшие из строя батареи могут нагреваться до температур, превышающих пороги возгорания для поверхностей, к которым прикасаются.
• ВНИМАНИЕ! Аккумулятор может представлять опасность поражения электрическим током и сильного тока короткого замыкания. При работе с батареями необходимо соблюдать следующие меры предосторожности:
  – Перед подсоединением или отсоединением клемм батареи отключите источник зарядки.
  – Не носите никаких металлических предметов, включая часы и кольца.
  – Не кладите инструменты или металлические детали на батареи.
  – Используйте инструменты с изолированными ручками.
  – Наденьте резиновые перчатки и сапоги.
  — Определите, намеренно или непреднамеренно заземлена батарея. Контакт с любой частью заземленной батареи может привести к поражению электрическим током и ожогам от сильного тока короткого замыкания. Риск таких опасностей может быть уменьшен, если заземление удаляется во время установки и обслуживания квалифицированным специалистом. Это руководство можно загрузить с веб-сайта APC Schneider Electric www.apc.com.

Размещение/питание

• Не используйте этот ИБП под прямыми солнечными лучами, в контакте с жидкостями, а также в местах с повышенной запыленностью или влажностью.
• Убедитесь, что вентиляционные отверстия на ИБП не заблокированы. Обеспечьте достаточное пространство для надлежащей вентиляции.
• Срок службы батареи обычно составляет от трех до пяти лет. Факторы окружающей среды влияют на срок службы батареи. Повышенная температура окружающей среды, некачественная сеть переменного тока и частые кратковременные разряды сокращают срок службы батареи.
• Включите Back-UPS в розетку, как показано на рисунке.
• Устройство Back-UPS заряжает внутреннюю батарею при каждом подключении к сетевой розетке.

Подключение оборудования к Back-UPS

Задняя панель Back-UPS состоит из следующих элементов:
Розетки резервного аккумулятора (3 шт.). Эти розетки обеспечивают резервный аккумулятор, защиту от перенапряжения и фильтрацию электромагнитных помех (EMI). В случае отключения электроэнергии на эти розетки автоматически подается питание от аккумуляторов. Питание (сетевое или аккумуляторное) не подается на эти розетки, когда Back-UPS выключен.
Подключите к этим розеткам компьютер, монитор и внешний диск или дисковод для компакт-дисков.
Розетка только для перенапряжения. Эта розетка всегда включена (при наличии сетевого питания) и не управляется переключателем включения/выключения. Эта розетка не обеспечивает питание во время отключения электроэнергии. Подключите к этой розетке принтер, факс или сканер.

Подключение телефонной линии к устройству защиты от перенапряжения

Телефонные порты обеспечивают защиту от грозового перенапряжения для любого устройства, подключенного к телефонной линии (компьютер, модем, факс или телефон). Телефонные порты совместимы со стандартами Home Phoneline Networking Alliance (HPNA) и Digital Subscriber Line (DSL), а также со всеми скоростями передачи данных модема. Подсоедините, как показано.

Включение устройства Back-UPS

ПРИМЕЧАНИЕ. Перед использованием дайте устройству Back-UPS зарядиться в течение полных восьми часов.
Нажмите кнопку PUSH на передней панели Back-UPS.
Обратите внимание, что после нажатия и отпускания кнопки PUSH происходят следующие события:

1. Мигает зеленый индикатор On-Line.
2. Во время выполнения самотестирования загорается желтый индикатор питания от батареи.
3. После успешного завершения самотестирования будет гореть только зеленый индикатор On Line.
4. Если внутренняя батарея не подключена (см. Шаг 1 выше), загорятся зеленый индикатор On Line и красный индикатор
   Замените батарею. Back-UPS также будет издавать чирикающий звук.


Подключите USB-кабель и установите программное обеспечение (дополнительно)

ПРИМЕЧАНИЕ: Пользователи Macintosh — для полной производительности USB используйте Mac OS 10.1.5 или выше.
Если на компьютере не включен автозапуск, выполните следующие действия:
С помощью кабеля USB подключите порт данных на ИБП к порту USB на компьютере. Загрузите программное обеспечение PowerChute Personal Edition с веб-сайта www.apc.com/pcpe. Выберите подходящую операционную систему и выполните
указания по загрузке программного обеспечения. APC PowerChute совместим только с операционной системой Windows
.
Посетите http://www.apc.com/wp/?um=300. для списка совместимости ОС.

Индикаторы состояния и аварийные сигналы

На передней панели Back-UPS имеется четыре индикатора состояния (световые индикаторы) («Подключен к сети», «Питание от батареи», «Перегрузка» и «Замените батарею»).

	On-Line (зеленый) — горит, когда питание переменного тока питает розетки резервного аккумулятора
	Питание от батареи (желтый) — загорается всякий раз, когда батарея Back-UPS питает оборудование, подключенное к розеткам для резервного питания.
	Четыре гудка каждые 30 секунд — этот сигнал звучит всякий раз, когда Back-UPS работает от батареи. Попробуйте сохранить текущую работу.
	Непрерывный звуковой сигнал — этот сигнал звучит всякий раз, когда достигается состояние низкого заряда батареи. Время работы от батареи очень низкое. Немедленно сохраните любую текущую работу и закройте все открытые приложения. Выключите операционную систему, компьютер и устройство Back-UPS.
	Перегрузка (красный) — загорается всякий раз, когда потребляемая мощность превышает возможности Back-UPS.
	Непрерывный звуковой сигнал — этот сигнал звучит каждый раз, когда выходы резервного аккумулятора перегружены.
	Автоматический выключатель — кнопка АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ, расположенная на задней панели Back-UPS, будет выдвинута, если из-за перегрузки Back-UPS отключится от сети. Если кнопка торчит, отключите ненужное оборудование. Сбросьте автоматический выключатель, нажав кнопку внутрь.
	Замените батарею (красный) — загорается, когда срок службы батареи приближается к концу или если батарея не подключена (см. выше). Аккумулятор, срок службы которого подходит к концу, имеет недостаточное время работы и должен быть заменен.
	«Писк» в течение 1 минуты каждые 5 часов — этот сигнал тревоги подается всякий раз, когда аккумулятор не может пройти автоматический диагностический тест.

Замена внутренней батареи

Чтобы заменить внутреннюю батарею, выполните следующие действия:
ПРИМЕЧАНИЕ: Во время процесса могут возникнуть небольшие искры. Это нормально.

Положите устройство на бок. Сдвиньте крышку батарейного отсека вверх и снимите ее с ИБП.	Вытащите аккумулятор, чтобы открыть клеммы аккумулятора и провода. Отсоедините провода от клемм.
Вставьте новую батарею в батарейный отсек. Подсоедините провода батареи к клеммам следующим образом: Черный провод к отрицательной (-) клемме Красный провод к положительной (+) клемме	Совместите крышку батарейного отсека с пазами на ИБП. Сдвиньте крышку вниз, пока она не зафиксируется.

Заказ сменной батареи

Типовой срок службы батареи составляет 3-5 лет (в зависимости от количества циклов разрядки и рабочей температуры). Аккумулятор для замены можно заказать по телефону в компании Schneider Electric или через Интернет в APC на веб-сайте Schneider Electric (http://www.apc.com, требуется действующая кредитная карта). При заказе укажите Аккумуляторный картридж RBC2 (Back-UPS 350/500) или RBC17 (Back-UPS 650).

Регулировка напряжения передачи и чувствительности (дополнительно)

В ситуациях, когда устройство Back-UPS или подключенное оборудование слишком чувствительно к входному напряжению, может потребоваться регулировка напряжения передачи. Это простая задача, требующая использования кнопки PUSH на передней панели. Чтобы отрегулировать напряжение передачи, выполните следующие действия:
При заказе укажите аккумуляторный картридж RBC2 (Back-UPS 350/500) или RBC17 (Back-UPS 650).

1. Подключите Back-UPS к электросети. Back-UPS будет находиться в режиме ожидания (индикаторы не горят).
2. Нажмите кнопку PUSH на передней панели полностью внутрь на 10 секунд. Все индикаторы Back-UPS будут мигать, подтверждая переход в режим программирования.
3. После этого устройство Back-UPS покажет текущую настройку чувствительности, как показано в следующей таблице.


   Индикаторы Пешилизация	Sensitibity Установка	9216 .0224	Использовать, когда
   1 (желтый)	Низкое	160–278 В переменного тока	Входное напряжение очень низкое или высокое. Не рекомендуется для компьютерных нагрузок.
   2 (желтый и красный)	Средний (заводская установка)	180–266 В перем. тока	Back-UPS часто работает от батареи.
   3 (желтый, красный и красный)	Высокий	196–256 В перем. тока	Подключенное оборудование чувствительно к колебаниям напряжения (рекомендуется).

4. Чтобы выбрать настройку низкой чувствительности, нажимайте кнопку PUSH, пока желтый индикатор не начнет мигать.
5. Чтобы выбрать настройку средней чувствительности, нажимайте кнопку PUSH до тех пор, пока не начнут мигать желтый и красный индикаторы (второй и третий сверху).
6. Чтобы выбрать настройку высокой чувствительности, нажимайте кнопку PUSH до тех пор, пока желтый и оба красных индикатора (нижние три) не начнут мигать.
7. Чтобы выйти без изменения настройки чувствительности, нажимайте кнопку PUSH, пока не начнет мигать зеленый индикатор.
8. Если в режиме программирования кнопка PUSH не будет нажата в течение 5 секунд, Back-UPS выйдет из режима программирования; все индикаторы погаснут.

Технические характеристики

(по умолчанию)03590 Влажность % до

Технические характеристики
Входное напряжение (в сети)	180–266 9	Частотные пределы (онлайн)	47-63 Гц (автоматическое разрешение)
на аккумуляторной волне	СТППОВОЙ СИНЕВО
MACELED LOWEN
. 400W
Typical Recharge Time	8 Hours
Size (H x W x D)	16.5 x 9.2 x 28.5 cm (6.5 x 3.6 x 11.2 inches)
Weight	350 VA – 5,7 кг (12,5 фунта) 500 ВА – 5,9кг (12,9 фунта) 650 ВА – 6,2 кг (13,6 фунта)
Itipping NA восемь	350 ВА – 6,8 кг (14,9 фунта) 500 ВА – 7,0 кг (15,3 фунта) — 75,3 ВА 16,1 фунта)
Время работы от батареи	350 ВА — 13,2 минуты (типовое) — компьютер и монитор 17 дюймов (43,2 см). 500 ВА — 10,8 минут (типичное) — компьютер и монитор 21 дюйм (53,3 см). 650 ВА — 17 минут (типичное) — компьютер и монитор 21″ (53,3 см).
Рабочая температура	от 0° до 40°C (от 32° до 104°F)
Температура хранения	от -15° до 45°C (от 23° до 113°F)
1 9 Relative Humidity (non-condensing)
Pollution degree	2
Overvoltage Category	II
International Protection Code	IP20
Applicable power grid power distribution system	Система питания TN
Применимый стандарт	IEC 62040-1

Поиск и устранение неисправностей

Используйте приведенные ниже таблицы для решения мелких проблем, связанных с установкой и работой Back-UPS. Обратитесь в службу технической поддержки Schneider Electric IT (SEIT) в режиме онлайн или позвоните в службу технической поддержки SEIT, чтобы получить помощь в решении проблем, которые не могут быть решены с помощью этого документа:

Back-UPS не включится
ИБП выключится для экономии энергии, если при работе от батареи ИБП обнаруживает, что подключенное оборудование потребляет менее 15 Вт энергии в течение более 15 минут.

Возможная причина	Процедура
ИБП Back-UPS не подключен к электросети.	Убедитесь, что вилка питания Back-UPS надежно вставлена ​​в настенную розетку.
Автоматический выключатель Back-UPS «сработал».	Отключите второстепенное оборудование от Back-UPS. Сбросьте автоматический выключатель  (расположенный на задней панели Back-UPS), полностью нажав кнопку АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ до упора. Если автоматический выключатель срабатывает, включите Back-UPS и подключайте оборудование по одному. Если автоматический выключатель срабатывает снова, вполне вероятно, что одно из подключенных устройств вызывает перегрузку.
Очень низкое или отсутствующее напряжение сети.	Проверьте настенную розетку, которая подает питание на Back-UPS, используя настольную лампу. Если лампа очень тусклая, обратитесь к квалифицированному электрику для проверки сетевого напряжения.
Портативный генератор, используемый для подачи входного напряжения.	Установите для параметра «Переходное напряжение и чувствительность» значение «Низкое» (см. «Переходное напряжение и регулировка чувствительности»). Установив BackUPS на Низкую чувствительность, он может принимать более широкий диапазон входного напряжения.

Back-UPS не подает питание на компьютер/монитор/внешний диск во время сбоя

Внутренняя батарея не подключена.	Проверьте подключение аккумулятора
Компьютер, монитор или внешний дисковод/CD-ROM  подключены к розетке, работающей только от перенапряжения.	Вставьте вилку шнура питания компьютера, монитора или внешнего накопителя в розетки резервного аккумулятора.

Back-UPS работает от батареи, несмотря на наличие нормального сетевого напряжения

Автоматический выключатель Back-UPS «сработал».	Отключите второстепенное оборудование от Back-UPS. Сбросьте автоматический выключатель (расположенный на задней панели Back-UPS), нажав кнопку ЦЕПНОГО ВЫКЛЮЧАТЕЛЯ полностью внутрь, пока она не защелкнется.
Настенная розетка, к которой подключен BackUPS, не обеспечивает электропитание устройства.	Подключите Back-UPS к другой сетевой розетке или вызовите квалифицированного электрика для проверки электропроводки в здании

Back-UPS не подает питание на компьютер/монитор/внешний накопитель во время отключения электроэнергии

Внутренний аккумулятор не подключен.	Проверьте подключение аккумулятора
Компьютер, монитор или внешний диск/дисковод для компакт-дисков подключены к сетевой розетке.	Вставьте вилку шнура питания компьютера, монитора или внешнего накопителя в розетки резервного аккумулятора.

Back-UPS не обеспечивает ожидаемое время резервного копирования

Back-UPS чрезмерно загружен.	Отключите ненужное оборудование, подключенное к резервному аккумулятору, например принтеры, и подключите их к розеткам, предназначенным только для перенапряжения. ПРИМЕЧАНИЕ. Устройства с двигателями или диммерами (например, лазерные принтеры, нагреватели, вентиляторы, лампы и пылесосы) не следует подключать к розеткам резервного аккумулятора.
Батарея Back-UPS разряжена из-за недавнего отключения и не успела перезарядить .	Зарядите аккумулятор. Аккумулятор заряжается всякий раз, когда устройство Back-UPS подключено к сетевой розетке. Обычно для полной зарядки аккумулятора от полного разряда требуется восемь часов зарядки. Время работы Back-UPS сокращается до тех пор, пока батарея не будет полностью заряжена.
Аккумулятор требует замены.	Замените батарею (см. Заказ батареи на замену). Срок службы батарей обычно составляет 3–6 лет, а при частых перебоях в подаче электроэнергии или повышенных температурах — короче.

Горит красный индикатор

Батарея подключена неправильно.	Проверьте подключение аккумулятора
Индикатор перегрузки загорается, если оборудование, подключенное к розеткам резервного аккумулятора, потребляет больше энергии, чем может обеспечить Back-UPS.	Вставьте вилку шнура питания компьютера, монитора или внешнего накопителя в розетки резервного аккумулятора.
Аккумулятор требует замены.	Аккумулятор следует заменить в течение двух недель (см. «Заказ аккумулятора на замену»). Задержка с заменой батареи приведет к сокращению времени работы при отключении электроэнергии.

Мигают красные индикаторы

Back-UPS не работает.

Позвоните в APC для обслуживания.

Индикатор замены батареи горит, и при включении Back-UPS подается звуковой сигнал

Внутренняя батарея не подключена.

Проверьте соединения батареи

Back-UPS Storage

Перед хранением зарядите Back-UPS в течение не менее восьми часов. Храните устройство Back-UPS накрытым и в вертикальном положении в прохладном, сухом месте.
Во время хранения заряжайте аккумулятор в соответствии со следующей таблицей:

Температура хранения	Частота перезарядки	Продолжительность зарядки
от -5° до 30°C (от 23° до 86°F)	Каждые 6 месяцев	8 часов
от 30° до 6°F (от 18° до 65°F)	Каждые 3 месяца	8 часов

Обслуживание

ПРИМЕЧАНИЕ: Если ИБП требует обслуживания, не возвращайте его дилеру. Необходимо предпринять следующие шаги:

1. Обратитесь к разделу «Устранение неполадок», чтобы устранить распространенные проблемы.
2. Определите, сработал ли автоматический выключатель. Если автоматический выключатель сработал, переустановите его и проверьте, сохраняется ли проблема.
3. Если проблема не устранена, обратитесь на веб-сайт APC Worldwide (www.apc.com) или позвоните в службу поддержки клиентов.
   а. Запишите номер модели ИБП, серийный номер и дату покупки. Будьте готовы решить проблему по телефону с техническим специалистом. Если это не удастся, технический специалист выдаст номер авторизации возврата товара
   (RMA#) и адрес доставки.
   б. Если ИБП находится на гарантии, ремонт осуществляется бесплатно. Если нет, то ремонт платный.
4. Упакуйте ИБП в оригинальную упаковку. Если оригинальная упаковка недоступна, обратитесь в службу поддержки клиентов для получения нового комплекта. Упакуйте ИБП должным образом, чтобы избежать повреждений при транспортировке.
   ПРИМЕЧАНИЕ: Никогда не используйте шарики StyrofoamTM для упаковки. На повреждения, полученные при транспортировке, гарантия не распространяется (рекомендуется застраховать посылку на полную стоимость).
5. Напишите RMA# на внешней стороне упаковки.
6. Верните ИБП застрахованным перевозчиком с предоплатой по адресу, указанному службой поддержки клиентов.

Гарантия

Стандартная гарантия составляет два (2) года с даты покупки. Стандартная процедура APC заключается в замене оригинального устройства устройством, восстановленным на заводе. Клиенты, которым необходимо вернуть исходное устройство из-за присвоения тегов активов и установленных графиков амортизации, должны заявить о такой потребности при первом обращении к представителю службы технической поддержки APC. Компания APC отправит устройство на замену, как только дефектный модуль будет получен ремонтным отделом, или переправит его после получения действительного номера кредитной карты. Клиент оплачивает доставку устройства в APC. Компания APC оплачивает расходы по наземной транспортировке, чтобы доставить заказчику замененный блок.

Соответствие электромагнитным помехам
Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 Правил FCC. Эти ограничения предназначены для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно не установлено и не используется в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут в конкретной установке. Если это оборудование создает вредные помехи для радио- или телевизионного приема, что можно определить, выключив и включив оборудование, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:

• Переориентируйте или переместите приемную антенну.
• Увеличьте расстояние между оборудованием и приемником.
• Подключите оборудование к розетке цепи, отличной от той, к которой подключен приемник.
• Обратитесь за помощью к дилеру или опытному специалисту по радио/телевидению.

Найдите этикетку в нижней части этого устройства, которая содержит, среди прочего, регистрационный номер FCC [США: 1XH-USA-25572-XP-N]] и номер эквивалентности звонка (REN) для этого устройства. По запросу эта информация должна быть предоставлена ​​телефонной компании. vЕсли у вас возникли проблемы с этим оборудованием, вы отключите его от сети до тех пор, пока проблема не будет устранена или пока вы не убедитесь, что оборудование работает исправно. Номер эквивалентности звонка (REN) используется для определения того, сколько устройств можно подключить к вашей телефонной линии. В большинстве регионов сумма REN всех устройств на любой линии не должна превышать пяти (5,0). Если подключено слишком много устройств, они могут не звонить должным образом.
