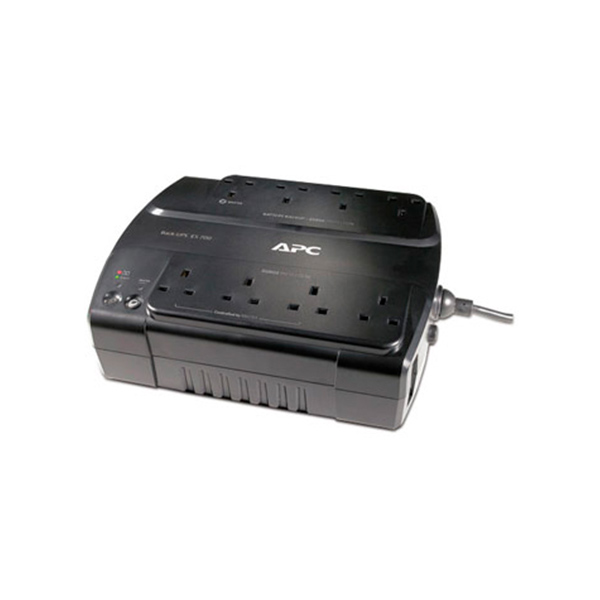

Блок питания APC ES 550.

Руководство пользователя

Не размещайте Back-UPS ES:

— Прямой солнечный свет

— Чрезмерное нагревание

— Чрезмерная влажность или контакт с жидкостями настенная розетка; не сетевой фильтр

или удлинитель.

Подключение факса/модема/телефона

Back-UPS ES защищает однолинейный (2-проводной) факс, модем или телефон от скачков напряжения

при подключении через Back-UPS ES, как показано на рисунке.

Кабель для подключения к компьютеру

Прилагаемый кабель и программное обеспечение обеспечивают автоматическое сохранение файлов и

отключение операционной системы в случае длительного отключения электроэнергии.

Подсоедините кабель к порту данных Back-UPS ES. Подключите другой конец кабеля

к порту USB на компьютере. Программное обеспечение

автоматически найдет USB-порт вашего компьютера.

Back-UPS ES 350/550

Руководство пользователя

1

2

3

Подключение аккумулятора

Подключение оборудования

Включение питания и

Установка программного обеспечения

В целях безопасности Back-UPS ES поставляется с отсоединенным одним проводом аккумулятора. Back-UPS ES не будет работать, пока провод не будет подсоединен к сенсорной

безопасной клемме батареи. ПРИМЕЧАНИЕ. При подключении аккумулятора могут возникнуть небольшие искры. Это нормально.

1

ПЕРЕВЕРНИТЕ Back-UPS ES и

сдвиньте крышку аккумуляторного отсека

с корпуса аккумуляторного отсека.

Только защита от перенапряжения

Эти розетки обеспечивают постоянную защиту от перенапряжения, даже если

Back-UPS ES выключен. Подключите принтер, факс

, сканер или другие периферийные устройства, которым не требуется питание от батареи

, к этим розеткам.

Защита от перенапряжения резервного аккумулятора

На эти розетки подается питание, когда Back-UPS ES находится в состоянии

включен.

Во время отключения электроэнергии или других проблем с коммунальными сетями (отключение питания, перенапряжение) эти розетки будут

получать питание от Back-UPS ES в течение ограниченного времени. Подключите к этим розеткам компьютер, монитор,

и два других устройства, чувствительных к данным (внешний диск или ленточный накопитель)

.

Нажмите кнопку ВКЛ/ВЫКЛ, чтобы включить устройство.

ВКЛ.

Один короткий звуковой сигнал и зеленый индикатор «Питание включено»

подтверждает, что Back-UPS ES включен и

готов обеспечить защиту.

Back-UPS ES должен заряжаться не менее

16 часов, чтобы обеспечить достаточное время работы. Устройство

заряжается всякий раз, когда оно подключено к электросети

, независимо от того, включено устройство или

выключено.

Если горит красный индикатор неисправности проводки в здании

(расположенный на конце рядом со шнуром питания),

электропроводка в вашем здании представляет опасность поражения электрическим током

и должна быть устранена квалифицированным специалистом

электрик.

Установите PowerChute Personal Edition

®

Edition

программное обеспечение

Вставьте компакт-диск PowerChute Personal Edition

ROM в компьютер и следуйте инструкциям по установке

на экране.

2

ПОДНИМИТЕ батарею из отсека и подсоедините черный провод к отрицательной (-) клемме батареи

. Убедитесь, что батареи установлены, как показано ниже.

APC, логотип APC, Back-UPS и PowerChute являются зарегистрированными товарными знаками American Power Conversion Corp.

Back-UPS ES указывает рабочее состояние с помощью комбинации визуальных и звуковых индикаторов.

Используйте следующую таблицу для определения состояния Back-UPS ES.

Визуальная индикация состояния

(Питание включено — зеленый)

(Замените батарею — красный)

Звуковая индикация Прекращение подачи аварийного сигнала

Когда

Питание включено — ИБП подает кондиционированное

электропитание на нагрузку.

Индикатор включения питания — горит Нет Не применимо.

Питание от батареи — ИБП подает питание от батареи

на нагрузку, подключенную к розеткам Battery

.

Индикатор включения питания – горит (выкл.

во время звукового сигнала)

Звуковой сигнал 4 раза каждые

30 секунд

ИБП переключается обратно на

Работа при включении или

, когда ИБП выключен.

Предупреждение о низком заряде батареи — ИБП подает

питание от батареи на нагрузку, подключенную к

Аккумуляторным розеткам, и батарея находится рядом

истощение.

Светодиод питания – мигает Быстрый звуковой сигнал (каждые

1/2 секунды)

ИБП переключается обратно на

нормальный режим работы или

, когда ИБП выключен.

Заменить аккумулятор — Аккумулятор

отключен.

Батарея нуждается в зарядке или

подходит к концу свой обычный срок службы и должна быть

заменена.

Индикатор замены батареи —

мигает

Включение питания и замена

Светодиоды батареи — Мигают

(поочередно)

Непрерывный звуковой сигнал

Непрерывный звуковой сигнал

ИБП выключен с помощью выключателя питания

.

Отключение из-за перегрузки — Во время работы от батареи

обнаружена перегрузка розетки с питанием от батареи

.

Нет Постоянный звуковой сигнал ИБП выключен с помощью выключателя питания

.

Спящий режим — во время работы от батареи

полностью разрядился аккумулятор

исчерпан, и ИБП ожидает восстановления питания от сети

в нормальном режиме.

Нет Звуковой сигнал каждые 4

секунды

Электропитание от сети восстановлено,

или если питание от сети не

восстановлено в течение 32

секунд, или ИБП

выключен.

Неисправность проводки в здании.

Электропроводка в вашем здании представляет опасность поражения электрическим током.

должен быть устранен лицензированным электриком.

Светодиод неисправности электропроводки в здании

(красный) — ВКЛ.

Нет ИБП отключен от сети или

подключен к правильно подключенной

розетке.

Индикаторы состояния

®

Дополнительные сведения см. в разделе «Устранение неполадок».

Back-UPS ES 550

Полностью наденьте крышку батарейного отсека

на Back-UPS ES.

3

Резервная батарея Защита от перенапряжения

Только защита от перенапряжения

Включение питания

Заменить батарею

Резервные копии ES

5 5 0

W

W

W

.APC.COM

®

Power ON/

Линия AC

CORD

к компьютеру

USB -порт

Из Wall Jack

Вывод данных Dataline до

DSL Modem или Phone

Порт данных

Modem/

Телефон/ Факс

Стена

.0003

блока маркировки безопасности.

Circut Breaker

Push to Reset

Здание

Проводя

Ошибка

Проводка зданий

Индикатор неисправности

Выключатель цепи

Push to Reset

Замените батарею

Индикатор

Резервные копии Эс.

w

w

w

.apc.com

®
