Для изготовления емкостного экспресс датчика в домашних условиях

Емкостной экспресс датчик (далее датчик) – устройство для оперативного снятия формы вторичного напряжения, импульсов впрыска форсунки и т.д., последующей передачи его на один из входов регистрирующего оборудования. Основное отличие экспресс датчика от “обычного” емкостного датчика заключается в возможности быстро доступа к трудно доступным источникам сигнала, а также в наличии оперативного регулирования чувствительности датчика.

Датчик состоит из держателя, емкостной пластины, которая гальванически соединена с сигнальным проводом, компенсационной емкости между сигнальным проводом и экраном, экранированного кабеля и соответствующего разъема для подключения датчика к входу регистрирующего оборудования.

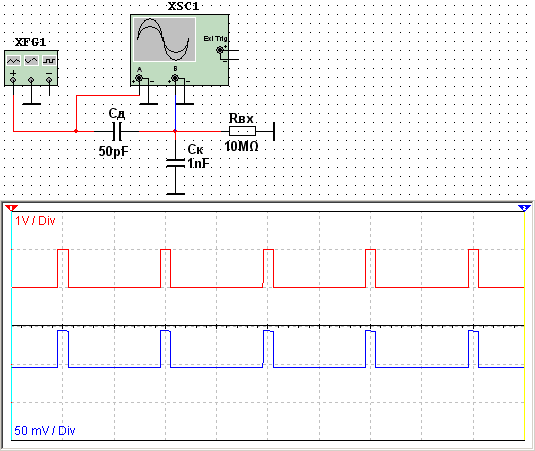

Снятие формы напряжения датчиком основано на наличии паразитной емкостной связи, возникающей между источником сигнала и емкостной пластиной датчика. Как известно величина емкости (емкостной связи) прямо пропорциональна площади емкостных пластин, т.

е. чем больше пластина, тем больше уровень сигнала на выходе, и обратно пропорциональна расстоянию между пластинами, т.е. чем меньше расстояние от источника сигнала до емкостной пластины датчика, тем больше уровень сигнала на выходе. Компенсационная емкость предназначена для коррекции формы сигнала искаженной дифференциальной цепочкой (паразитной емкостной связью). Чем больше величина компенсационной емкости, тем меньше будет искажена форма сигнала, но и тем меньше будет амплитуда сигнала на выходе датчика.

Изготовление

Для изготовления емкостного экспресс датчика в домашних условиях необходимо:

1. Экранированный кабель длинной 2-3м. Для примера взят 2,5м щуп оканчивающийся BNC разъемом и зажимами типа крокодил.
2. Монета 5 копеек используемая как емкостная пластина.
3. Металлическая линейка длинной 30-40 см. Именно металлическая взята с целью экранирования от внешних электромагнитных наводок и лучшей упругости.
4. Компенсационная емкость – выводной керамический конденсатор 33 нФ, 50 Вольт.
5. Изолента для крепления всех элементов и изоляции емкостной пластины от металлической линейки.

Порядок изготовления:
1. Обмотать один и краев линейки изолентой (достаточно 2-3 слоя), так что бы пятачок помещенный поверх изоленты не контачил с линейкой.

2. Соединить пятачок с сигнальной жилой кабеля, линейку с экраном кабеля, а компенсационную емкость установить между сигнальной жилой и экраном кабеля.

3. Закрепить пятачок и кабель на линейке. Поверх пяточка достаточно 2-3 витков.

4. В результате должна получится следующая конструкция. Для примера рядом находится емкостной экспресс датчик компании AceLab.

Диагностика

Для снятия формы сигнала достаточно просто приложить пятачок к соответствующему источнику сигнала (ВВ провод, форсунка и т. д.).

Кроме того, необходимо учитывать, что при наличии металлического экрана между источником сигнала и датчиком (индивидуальные катушки в глубоких шахтах, форсунки в металлическом корпусе) амплитуда сигнала значительно уменьшается, иногда до нескольких милливольт. Для увеличения амплитуды необходимо отключить компенсационный конденсатор, вследствие чего амплитуда возрастет в 20-30 раз, но форма сигнала будет искажена. Для оперативного подключения / отключения компенсационной емкости, возможно, использовать небольшой переключатель, замыкающий соединение конденсатора с пятачком.

Сравнение

Так как конструкция описанного емкостного экспресс датчика на первый взгляд кажется достаточно примитивной, то приведем результаты его сравнения с промышленно выпускаемым емкостным экспресс датчиком компании AceLab. Датчик AceLab изготовлен на основании тоже принципа – паразитная емкостная связь, в качестве емкостной пластины используется полигон на печатной плате, компенсационная емкость опционально подключается с помощью тумблера возле окончания датчика.

На графике красного цвета изображен сигнал, полученный с датчика AceLab (Ск = 20 нФ), а на графике синего цвета изображен сигнал, полученный “5-ти копеечным” емкостным экспресс датчиком (Ск = 33 нФ). Оба датчика находятся рядом на одном и том же высоковольтном проводе. Как видно, форма обеих сигналов практически идентична.

“5-ти копеечный” емкостной экспресс датчик подключен к USB-приставке «АВТОАС-ЭКСПРЕСС».

На графике красного цвета изображен сигнал с форсунки снятый обычным измерительным щупом, а на графике синего цвета изображен сигнал, полученный “5-ти копеечным” емкостным экспресс датчиком (Ск отключена). Как видно, экспресс датчик также позволяет определить длительность импульса открытия форсунки, не производя при этом ни каких длительных подключений, но форма сигнала без использовании Ск значительно искажена.

датчики для осциллографа из «говна и палочек»: uncle_sem — LiveJournal

решил таки поделиться своими датчиками с общественностью. сразу уточняю — большинство идей не мои, но все датчики я делал своими руками. врядли я расскажу что-то новое для опытных диагностов, однако для начинающих, думаю, будет полезно увидеть все датчики в одной статье.

ну что ж, приступим. для начала — система зажигания. нам нужны емкостные и индуктивные датчики.

начнем с емкостных. теория тут: mlab.org.ua/articles/do-self/34-do-self-cx.html

общие принципы — нам нужна железяка, которую мы будем прикладывать к проводу или еще куда где бежит искра. к крышке трамблера например, если бобина там внутри. место подбирается экспериментально.
из-за довольно низкого входного сопротивления осцилла форма сигнала несколько искажается, и ее нужно корректировать. для этого между сигнальным проводом и землей вешается конденсатор, емкостью ориентировочно 10нФ. емкость подбирается экспериментально, для достижения достаточно прямой полки области горения искры и при этом вменяемой амплитуды, зависит от размеров датчика. на время экспериментов я рекомендую поставить цанговые гнездышки, и в них тыкать конденсаторы. быстро и удобно. у меня они так и остались до сих пор. 😉

корректирующий кондер нужен только для «измерительного» датчика, датчик первого цилиндра в такой корректировке не нуждается, ибо там важна не форма сигнала, а его амплитуда.

первый датчик — банальная пластина стеклотекстолита 2х3см. на одну сторону экран кабеля, на другую сигнал. параллельно конденсатор. всё в термоусадку. готово 😉 конденсатор у меня получился 10нФ

дополнение тут.

это — накладной датчик, его удобно использовать для индивидуальных катушек, либо модулей, к которым особо ничем не прицепишься, либо снятия с бобин, которые стоят внутри распределителя зажигания. для систем с проводами проще и удобнее всего использовать прищепки. чем больше (шире) прищепка — тем больший кусок фольги можно к ней приклеить, и тем сильнее сигнал с датчика мы получим (шире прищепка, тем с бОльшей длиной ВВ провода будет образовываться конденсатор, и тем выше амплитуда сигнала). а задавить сигнал — всегда проще чем усилить.

берем прищепки:

вырезаем кусочки фольги, чтобы по форме они вошли в углубления прищепок.
делаем «бутерброд» — снизу у нас будет скотч двухсторонний, посередине фольга, сверху — односторонний скотч. оставляем кусочек фольги незащищенным, чтобы подпаять провод. отрисовываем по трафарету пластиночки, вырезаем, приклеиваем, припаиваем к пластинкам центральную жилу коаксиала. я использовал два таких кусочка для каждой прищепки — для двух губок. и соединял их в кучу кусочком провода. ИМХО особого смысла так делать — нет.
для датчика первого цилиндра экран со стороны датчика оставляем в воздухе, ну а со стороны осцила конечно припаиваем к корпусу разъема. для датчика напряжения — между центральной жилой и экраном припаиваем цанговую панельку — туда будем подбирать конденсаторр. у меня получился 15нФ. не забываем крепко прицепить кабель к прищепке. можно залить сверху нашу фольгу термопистолетом или эпоксидкой, для пущей надежности:

как видим, нет ничего более постоянного чем временное — датчики так и остались с панельками и вставленными в них конденсаторами. 3 ничего не произошло. потом выяснилось, что двухсторонний скотч, который я импользовал для приклеивания фильги к прищепкам — не самый хороший по качеству, и фольга начала отклеиваться и прикольно торчать в разные стороны, что меня несколько не устроило. пришлось таки залить термопистолетом.

для DIS-систем — собираем при желании две «гирлянды». удобно, что прищепки в наборе разноцветные. я использовал красные и синие прищепки для двух гирлянд (по полярности искры), зеленые — в качестве датчика первого цилиндра, розовые — в качестве датчика высокого напряжения. в гирляндах конденсатор ставится в месте соединения проводов от датчиков.

в моей ситуации мне крайне редко оказались нужны датчики первого цилиндра и гирлянды для DIS — лично мне оказалось быстрее проверять искру по одному циилиндру, а не обвешивать кучей датчиков. плюс, у меня есть железный минский мотортестер, и системы с распределителем я как правило смотрю именно им, а для дис-систем и индивидуальных катушек использую USB-осциллограф. поэтому датчик высокого напряжения я сделал еще один, по аналогии с накладной пластиной, но — для прищепки. прищепка — от какой-то вешалки для одежды.

идея в том, чтобы размеры самого датчика были побольше для увеличения амплитуды сигнала. получилось очень удобно и технологично.

в качестве датчика первого цилиндра — можно использовать индуктивный датчик. в том числе — обычный индуктивный датчик от стробоскопа. у кого есть в пользовании стробоскопы типа prolite со сменными шнурами знают, что эти шнуры имеют свойство переламываться в месте выхода из разъема. разок можно починить, потом лучше поменять. соответственно дохлые шнурки с целыми датчиками обычно наличествуют. можно катушечку там домотать, чтобы амплитуда повыше стала. а можно оставить и так:

также индуктивные датчики нам могут понадобиться для снятия сигнала с индивидуальных катушек. такие датчики можно делать на основе с принципе любой катушки индуктивности — можно из датчика коленвала, и из датчика ABS, и из реле. первый мой датчик был из датчика коленвала, но он получается слишком громоздкий. поэтому я собрал горку реле и выбрал с наибольшей амплитудой сигнала. в фирменном экспресс-датчике используется РЭК-23 02430692 0502. я такого не нашел, а те что нашел — были слабоваты по амплитуде, потому как все были 5В как правило эти реле имеют и самое низкое сопротивление. так что подобрал реле покрупнее, но с амплитудой повыше. сопротивление обмотки было что-то порядка 700 Ом. видел рекомендации вешать параллельно обмотке резистор на 22кОм для снижения добротности, и 6кОм последовательно — для уменьшения шунтирования при соединении параллельно нескольких датчиков. параллельно поставил точно, последовательно не помню, наверно тоже, с учетом входного сопротивления осцила это не мешает. в любом случае — нужно делать платку, в нее впаивать реле, и в нее же — провод к осцилу. так получается более надежное крепление провода, и можно быть уверенным в том, что он не отломает ножки реле в самый «интересный» момент.

с DIS часто вылазят нюансики. типа, если у нас машина с 4 цилиндрами — то два датчика вечно болтаются. а если сделать их всего 4, то будет не хватать для 6ц. плюс бывают машины где катушка на одну свечу одевается непосредственно, а на другую идет провод. соответственно, и половина датчиков будет другой.
тут у меня появлялась мысля сделать коробочку с кучей разъемов-тюльпанов, соединить ее с осциллом удлинителем для автоусилка (4 канала), и подключать к ней датчики в нужных количествах и конфигурациях. в этой же коробочке можно поставить корректирующие емкости, а то и собрать усилитель с высоким входным сопротивлением и более правильной формой сигнала на выходе. усилитель с входным сопротивлением порядка 10 МОм я собирал, эффект очень положительный, сигнал практически не искажается, и корректирующие емкости могут оказаться совсем не нужны — в зависимости от конструкции датчиков. но конструкция не прижилась — уж больно это все громоздко, плюс внешнее питание. ну и, как я уже писал — мне больше по душе пришлась «экспресс» диагностика — по очереди просмотрел сигналы по цилиндрам и радуйся жизни.

с системой зажигания разобрались. дальше — датчик разрежения.
берем баллончик от газа для зажигалок. желтенький такой, тонкий, думаю они везде одинаковые. пьезик от часов «монтана» (помните такие?) или аналогичный по диаметру. желательно чтобы под рукой завалялись какие-нить детали от капельниц, но это непринципиально. ну и гнездо для подключения — можно «тюльпан», можно BNC. я поставил тюльпан. (я, кстати, сторонник именно тюльпанов. BNC — они круто, конечно, но больше предназначены для высокочастотных сигналов, особой необходимости применять их в автомобильном осциле — нет. плюс тюльпаны банально безопаснее — если дергуть за провод, то в случае тюльпана он банально выскочит из гнезда, а в случае BNC — выломает гнездо)

колпачок сверлим, прикручиваем гнездо. баллончик разрезаем возле самого верха. дальше придумываем что сделать с трубочкой к которой будет присоединяться шланжик. это зависит от конструкции клапана в баллончике и фантазии. для меня самым простым вариантом оказалось выкинуть нафиг родной клапан и воткнуть переходничок от капельницы — это трубочка с утолщением в середине. разрезал пополам. важно, чтобы оно внутри не торчало и не упиралось в пьезик. дальше берем пьезик, вклеиваем на место. я пробовал два варианта — на силикон, и на двухсторонний скотч (тонкий! не такой как для молдингов, в милиметр толщиной) и сверху термопистолетом. работают оба варианта. припаиваем провода, защелкиваем. датчик готов!

на фотках пьезик немного другой. это не имеет принципиального значения, важно чтобы по диаметру подходил. у меня два датчика, с разными пьезиками — работают немного по-разному, но одинаково хорошо 😉

доработка. зажим на шланжик между датчиком и коллектором — для уменьшения сечения и скачков выходного сигнала. я сделал из гайки и винта. шланг продели через гайку, в одной из граней засверлились и нарезали резьбу, туда винт, который зажимает шланг. под винт можно подложить полоску металла, чтобы не портить шланг. можно краник поставить какой-нить.

применение, думаю, понятно — это измерение резрежения во впускном коллекторе и измерение пульсаций на вакуумном выходе регулятора давления топлива — с него снимается шланг с впускного коллектора, глушится, а на РДТ одевается датчик. по сигналу с него можно оценить состояние форсунок.

крайний датчик — датчик вибрации. кажется именно так его называют. или пульсаций? я уже запутался, честно говоря. идея, к сожалению, тоже не моя, моя почему-то «не выстрелила» 🙁 мой первый вариант был с другим пьезиком, он как-бы сразу с камерой был, я думал будет круто — нет, не круто. работает, но плохо. значит делаем вот так:

та же прищепка, пьезик «монтана», и кусок пористой резины.

этот датчик позволяет смотреть пульсации топлива на моторах без обратки. одеваем прищепку на подающий шланг — и радуемся красивому сигналу пульсаций давления топлива.

работает, как ни странно, и на пластиковых топливопроводах.

при измерении пульсций топлива рекомендую синхронизироваться не от искры, а от сигнала с первой форсунки. тогда не будет заморочек о тактах впуска-выпуска и о том в каком цилиндре идет впрыск, когда в первом — искра. также, при подключении еще и датчика первого цилиндра — мы можем убедиться в каком режиме у нас идет впрыск, чтобы не ошибиться, когда форсунки работают не по одной. потому как проверка пульсаций топлива актуальна ТОЛЬКО в случе, если форсунки управляются индивидуально.

для синхронизации по форсункам и снятия сигнала с других датчиков — нам понадобится еще один шнур, или переходники. фоток тут не будет, опишу на пальцах. идея в том, чтобы использовать провода от тестера. значит нужно сделать либо провод от осцила, который заканчивается гнездами как у тестера (в магазине радиодеталей ключевое слово «банан»), либо переходник со стандартного удлинителя от осцила на эти гнезда. также на выходе такого переходника могут быть не гнезна («мамы»), а «папы» — в них замечательно вставляются старые «крокодилы», что тоже бывает нужно.

гнезда «тюльпаны» с проводом, кстати, можно добыть совершенно безвоздмездно. во-первых это разъемы от магнитол. во-вторых — часто с видеокартами идут такие проводочки. они в 90% случаев нафиг никому не нужны, и скапливаются на комповых фирмах в просто неимоверных количествах.

и емкостную пластину, и индуктивный датчик — очень удобно приклеивать на двухсторонний скотч. это если есть необходимость длительного снятия сигнала таким датчиком.

индуктивным датчиком также можно смотреть пульсации тока в проводе от генератора (очень красиво), и видимо в проводе к стартеру — тут не пробовал. думается, по пульсациям тока в проводе стартера можно оценить относительную компрессию.
