Семисегментный индикатор

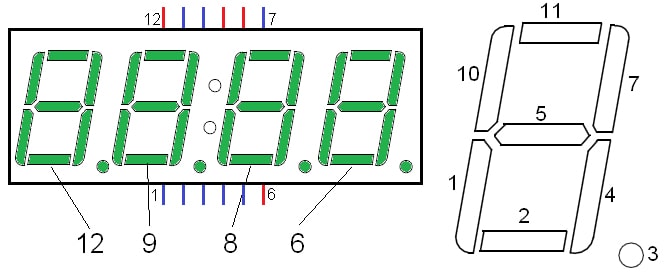

Семисегментный светодиодный индикатор Схема подключения одноразрядного семисегментного индикатора Схема подключения многоразрядного семисегментного индикатора. Семисегментный светодиодный индикатор — устройство отображения цифровой информации. Это — наиболее простая реализация индикатора, который может отображать арабские цифры. Для отображения букв используются более сложные многосегментные и матричные индикаторы. Семисегментный светодиодный индикатор , как говорит его название, состоит из семи элементов индикации сегментов , включающихся и выключающихся по отдельности. Включая их в разных комбинациях, из них можно составить упрощённые изображения арабских цифр.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Семисегментные светодиодные индикаторы
• «семисегментный индикатор» перевод на английский
• Семисегментный индикатор
• Семисегментный индикатор 14 мм, двухразрядный, зелёный, ОА (KEM-5621-BYG)
• Взаимодействие Arduino с семисегментным индикатором
• Семисегментный индикатор | Программирование микроконтроллеров
• LED индикатор
• Семисегментный индикатор
• Цифровые 7-сегментные индикаторы
• Подключение 7-сегментного индикатора к Ардуино

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: КАК УСТРОЕНЫ СЕМИСЕГМЕНТНЫЕ ИНДИКАТОРЫ [РадиолюбительTV 77]

Семисегментные светодиодные индикаторы

Для отображения букв используются более сложные многосегментные и матричные индикаторы. Семисегментный индикатор, как говорит его название, состоит из семи элементов индикации сегментов , включающихся и выключающихся по отдельности. Включая их в разных комбинациях, из них можно составить упрощённые изображения арабских цифр. Цифры 6 , 7 и 9 имеют по два разных представления на семисегментном индикаторе [1] [2].

В ранних калькуляторах Casio и Электроника цифра 0 отображалась в нижней половине индикатора [3]. Для отображения букв появились четырнадцатисегментные индикаторы и шестнадцатисегментные индикаторы , но сейчас их почти повсеместно заменили матричные точечные индикаторы. На больших табло наподобие цен на бензин могут применяться механические индикаторы , или блинкерные индикаторы , переключающиеся с помощью электромагнитов.

Многоразрядные индикаторы часто работают по динамическому принципу : выводы одноимённых сегментов всех разрядов соединены вместе.

Чтобы выводить информацию на такой индикатор, управляющая микросхема должна циклически подавать ток на общие выводы всех разрядов, в то время как на выводы сегментов ток подаётся в зависимости от того, зажжён ли данный сегмент в данном разряде. Существуют специальные микросхемы семисегментных дешифраторов , переводящие четырёхбитный код в его семисегментное представление.

К примеру, отечественные КР ид1 для индикаторов с общим катодом или КР ид2 с общим анодом. Иногда дешифраторы встраивают прямо в индикатор. В настоящее время, в связи с широким распространением однокристальных микроконтроллеров с GPIO , семисегментные светодиодные индикаторы подключаются напрямую к выводам микроконтроллера. Часто на ценниках применяются закрашиваемые фломастером сегменты. Также встречаются трафареты в виде семисегментных индикаторов для изображения цен или телефонных номеров.

Кроме десяти цифр, семисегментные индикаторы способны отображать буквы. Но лишь немногие из букв имеют интуитивно понятное семисегментное представление. Поэтому семисегментные индикаторы используют только для отображения простейших сообщений. Например, плеер может выводить:. На перевёрнутом микрокалькуляторе можно получить некоторый диапазон букв, на этом основаны игры с калькулятором.

Материал из Википедии — свободной энциклопедии. Проверено 30 марта В этой статье или разделе имеется список источников или внешних ссылок , но источники отдельных утверждений остаются неясными из-за отсутствия сносок. Утверждения, не подкреплённые источниками , могут быть поставлены под сомнение и удалены.

Вы можете улучшить статью, внеся более точные указания на источники. Дисплейные технологии. Электромеханические Блинкерное табло Перекидное табло Матричный индикатор Семисегментный индикатор Электронная бумага Гибкий экран Матрица ламп накаливания Газоразрядный индикатор.

Стереоскопический Автостереоскопический Генерация голограмм Объёмный Лазерный. Изображение в свободном пространстве Телевизионные технологии с большим экраном Телевидение высокой чёткости Изображение с высоким динамическим диапазоном HDRI Сенсорный экран Образцы дисплеев Сравнение дисплейных технологий ClearBlack.

Электронные компоненты. Резистор Переменный резистор Подстроечный резистор Варистор Фоторезистор Конденсатор Переменный конденсатор Подстроечный конденсатор Катушка индуктивности Кварцевый резонатор Предохранитель Самовосстанавливающийся предохранитель Трансформатор Мемристор Бареттер. Электронно-лучевая трубка ЖК-дисплей Светодиод Газоразрядный индикатор Вакуумно-люминесцентный индикатор Блинкерное табло Семисегментный индикатор Матричный индикатор Кинескоп.

Терморезистор Термопара Элемент Пельтье. Категории : Устройства отображения информации Светодиоды. Пространства имён Статья Обсуждение. Просмотры Читать Править Править код История. В других проектах Викисклад. Эта страница в последний раз была отредактирована 22 мая в Текст доступен по лицензии Creative Commons Attribution-ShareAlike ; в отдельных случаях могут действовать дополнительные условия.

Подробнее см. Условия использования. Политика конфиденциальности Описание Википедии Отказ от ответственности Свяжитесь с нами Разработчики Заявление о куки Мобильная версия.

«семисегментный индикатор» перевод на английский

Немного теории. Выбор индикатора С выбором я немного поторопился, и вместо того чтобы почитать теорию, пошёл в магазин радиодеталей и просто выбрал те индикаторы, которые мне больше приглянулись. На самом деле, при выборе стоит учитывать, что индикаторы могут быть с общим катодом или с общим анодом. По сути — это просто полярность.

Удалим все светодиоды, так как они будут нам не нужны и найдём в библиотеке семисегментный светодиодный индикатор с общим.

Семисегментный индикатор

Задача семисегментного светодиодного индикатора — попросту отображать цифровую информацию. Этот тип индикатора является одним из самых простых, дешевых индикаторов, которые могут отображать арабские цифры в электронике. Но некоторые могут сказать, что существует еще и 8-ой сегмент. Все верно. Семисегментные и восьмисегментные индикаторы это по сути одно и тоже, ведь восьмой сегмент используется в качестве разделительного символа точка, запятая. Зачастую этот тип индикатора делают в курсивном исполнении. Возможности светодиодных индикаторов не ограничиваются лишь отображением арабских цифер. Они могут отображать и ряд простейших букв. Компания СЭА поддерживает на складе семисегментные led индикаторы от ведущих производителей в данной отрасли.

Семисегментный индикатор 14 мм, двухразрядный, зелёный, ОА (KEM-5621-BYG)

Новые статьи. Принцип работы, подключение, примеры. Модуль Bluetooth HC Принцип работы, подключение.

Я честно попытался найти готовые решения с заданными параметрами, но ожидаемо — безрезультатно. Бывают довольно редкие индикаторы для SMD монтажа с толщиной мм, но высота цифры у них в два раза меньше нужной.

Взаимодействие Arduino с семисегментным индикатором

Семисегментные индикаторы — наиболее простой способ для представления цифровой информации в виде арабских цифр и даже некоторых букв для полноценного отображения букв используются более сложные многосегментные и матричные индикаторы. Светодиодные семисегментные индикаторы имеют высокую яркость, широкий диапазон рабочих температур, низкую стоимость и очень просты в управлении. Главными недостатками светодиодных индикаторов являются относительно высокое энергопотребление и слабая видимость при ярком освещении, хотя на нашем модном цветном мобильном телефоне тоже ничего не видно на солнышке днём :. Конструктивно светодиодный семисегментный индикатор представляет собой группу из семи светодиодов, расположенных в определенном порядке. Включая их в различных комбинациях можно составить упрощённые изображения цифр Индикаторы различаются по размеру, типу соединения светодиодов — общий анод, общий катод, по количеству отображаемых разрядов — одноразрядные, двухразрядные и более, по яркости свечения и по цвету — красные, желтые, зеленые и т.

Семисегментный индикатор | Программирование микроконтроллеров

Для отображения букв используются более сложные многосегментные и матричные индикаторы. Семисегментный индикатор, как говорит его название, состоит из семи элементов индикации сегментов , включающихся и выключающихся по отдельности. Включая их в разных комбинациях, из них можно составить упрощённые изображения арабских цифр. Цифры 6 , 7 и 9 имеют по два разных представления на семисегментном индикаторе [1] [2]. В ранних калькуляторах Casio и Электроника цифра 0 отображалась в нижней половине индикатора [3].

Для подключения одноразрядного светодиодного индикатора к Arduino будем задействовать 7 цифровых выводов, каждый из контактов a–g.

LED индикатор

Индикаторы и дисплеи — это устройства отображения буквенно-цифровой информации, а так же, различной графической символики. Одним из типов информационных устройств является OLED индикатор, органический светодиодный дисплей. Группа представителей такого класса от компании Winstar.

Семисегментный индикатор

ВИДЕО ПО ТЕМЕ: Семисегментный индикатор — Микроконтроллеры с нуля #8

Урок 8. Сегодня мы изучим, каким образом с помощью микроконтроллера Atmega8a можно управлять семисегментным светодиодным индикатором. Проект создадим также, как и обычно, назовём его Test05, удалим всё из main. Чтобы проверить, что в проекте всё нормально, попробуем его собрать. Также как и в прошлых занятиях, скопируем и переименуем файл протеуса, в свойствах контроллера там покажем путь к прошивке.

Высота символа h симв , дюйм мм.

Цифровые 7-сегментные индикаторы

Продолжаем работать с программированием микроконтроллеров PIC. Так как на одном индикаторе мы не сможем увидеть достаточное количество нужной информации и очень редко используется в схемах всего один индикатор. Справиться с данной ситуацией нам поможет метод динамической индикации. То есть мы не будем зажигать цифры одновременно на всех индикаторах, а будем зажигать индикаторы по очереди, используя инерционность зрения человека. Мы установим частоту смены зажигания разрядов индикатора до такой, при которой глаз уже не будет ощущать мерцание. То есть мы параллельно соединим одноимённые сегменты всех индикаторов, общие провода каждого индикатора подключим к ножкам другого порта. Поэтому если у нас будет 4 индикатора, а в данном занятии у нас их будет именно 4, то мы задействуем всего лишь ещё 4 ножки портов.

Подключение 7-сегментного индикатора к Ардуино

Семисегментный индикатор ввиду своей красочности часто применяется для отображения информации, например значения температуры, величины напряжения либо тока. В этой статье мы продолжаем изучать программирование микроконтроллеров и уже научимся подключать к микроконтроллеру ATmega8 простейший одноразрядный семисегментный индикатор, и будем отображать на нем цифры. Давайте начнем все по порядку.

7-сегментный дисплей — светодиодный (красный) — COM-08546

Этот продукт имеет ограничения на доставку, поэтому он может иметь ограниченные варианты доставки или не может быть отправлен в следующие страны:

Избранное Любимый 20

Список желаний

• Описание
• Документы

Ваш основной 7-сегментный светодиод. Общий анод. Две десятичные точки, но проводной является только та, что справа. Высота цифр 0,6 дюйма. Общая высота 1 дюйм.

• Технический паспорт
• Библиотека Arduino (спасибо, Дерек!)

7-сегментный дисплей — светодиод (красный) Справка и ресурсы по продукту

• Учебники
• Необходимые навыки

Руководство по идентификации комплекта деталей для начинающих

22 марта 2019 г.

Важные детали для начинающих (и даже опытных) любителей, которые содержат все основные сквозные компоненты, необходимые для начала работы со встроенными проектами. Мы определим несколько деталей в наборе и предоставим несколько основных схем для начала работы!

Избранное Любимый 7

Основной навык:

Электрические прототипы

Если для этого требуется питание, вам нужно знать, сколько, что делают все контакты и как их подключить. Возможно, вам придется обращаться к таблицам данных, схемам и знать все тонкости электроники.

3 Электрическое прототипирование

Уровень квалификации: Компетентный — Вам потребуется обратиться к таблице данных или схеме, чтобы знать, как использовать компонент. Ваше знание таблицы данных потребует только основных функций, таких как требования к питанию, распиновка или тип связи. Кроме того, вам может понадобиться блок питания с напряжением более 12 В или силой тока более 1 А.
Просмотреть все уровни навыков

---

• Комментарии 37
• Отзывы 1 1

5 из 5

На основании 1 оценок:

Сейчас просматриваются все отзывы покупателей.

Показаны результаты со звездным рейтингом.

3 из 3 нашел это полезным:

Хороший 7-сегментный дисплей.

около 7 лет назад от участника #781292 проверенный покупатель

Я доволен этим продуктом, который легко помещается на мою макетную плату. Я могу активировать каждый отдельный сегмент и точку (тот, что справа). Сила света каждого светодиода хорошая. Спецификация очень полезна и содержит правильную информацию об этом 7-сегментном дисплее. Я только что нашел опечатку, которую нужно исправить: «Прямой ток» -> «Прямой ток». Вы можете подключить контакт 3 или 8 к +5 В, но не забудьте резистор между светодиодом каждого контакта и GND. Можно использовать резистор на 150 Ом (R = (U — Uled) / I = (5 — 2) / 0,020 = 3 / 0,020 = 150 Ом).

Типы и работа 7-сегментного дисплея

В нашей повседневной жизни мы сталкиваемся со многими дисплеями, такими как телевизоры, смартфоны, компьютеры, счетчики времени светофора, цифровые часы, стиральные машины и т. д. У нас есть различные типы дисплеев в зависимости от использования. Возможно, вы видели дисплеи, которые используются для отображения времени ожидания на светофорах, или дисплеи, используемые на вокзалах для часов, платформ и вагонов. Эти дисплеи называются семисегментными дисплеями 9.0041 .

• Запись по теме: Декодер BCD для 7-сегментного дисплея — конструкция, схема и работа

Содержание

Что такое семисегментный дисплей?

Семисегментный дисплей (также обозначаемый как 7-сегментный дисплей ) представляет собой электронное устройство отображения, которое используется для отображения числовых символов от 0 до 9 или некоторых специальных символов. В одном блоке из семи сегментов присутствует семь светодиодов, комбинация которых используется для создания цифр или специальных символов в зависимости от использования. Одна или несколько таких единиц объединяются для отображения больших чисел. Этот тип дисплея обычно используется в цифровых часах, калькуляторах, наручных часах и многих других электронных устройствах.

Ниже показан сегмент 7-сегментного дисплея.

В этом уроке мы узнаем о семисегментном дисплее и о том, как мы можем использовать его для отображения различных цифровых символов.

Конструкция 7-сегментного дисплея

В семисегментном дисплее имеется семь небольших прямоугольных светодиодов, и каждый светодиод называется сегментом. Дополнительный светодиод также используется в некоторых дисплеях для отображения десятичной точки. Положение каждого светодиода установлено и названо от A до G, и эта комбинация используется для отображения символов.

По одному штырьку от каждого светодиода выводится сигнал на свечение. Другие контакты светодиодов соединены вместе, образуя общий контакт. Светодиод светится только тогда, когда он смещен в прямом направлении, поэтому, если мы сделаем конкретный вывод в режиме прямого смещения, мы можем сделать символы желаемого выбора.

Похожие сообщения:

• Двоичный декодер – конструкция, типы и применение
• Двоичный энкодер – конструкция, типы и применение
Работа семисегментного дисплея

Семь светодиодных сегментов дисплея и их контакты « a», «b», «c», «d», «e», «f» и «g» ”  , как показано на рисунке ниже. Каждый из контактов будет освещать только определенный сегмент.

В качестве примера мы используем сегмент светодиода с общим катодом. Предположим, мы хотим отобразить цифру «0», чтобы отобразить 0, нам нужно включить «a», «b», «c», «d», «e», «f» и выключить « г». который будет выглядеть как рисунок, приведенный ниже.

Он работает так же для других чисел, таких как 0, 1, 2, 4, 5, 6, 7, 8 и 9, как показано на рис. 1 выше. В следующем разделе показано, как различные типы семи сегментов дисплей работает со своими принципиальными схемами.

Похожие сообщения:

• Компаратор и цифровой компаратор величины
• Счетчик и типы электронных счетчиков
Типы семисегментных индикаторов

Светодиод имеет два контакта: один катод и один анод. Поэтому существует два типа семисегментных дисплеев:

• Общий катод и
• Общий анод .

Разница в обоих типах семисегментных светодиодов заключается в следующем: в общем катоде все выводы катода семи светодиодов соединены вместе, тогда как в общем аноде все выводы анода соединены вместе.

Давайте узнаем больше о двух типах семисегментного дисплея.

Семисегментный дисплей с общим катодом (CC)

В дисплее с общим катодом все контакты катода соединены вместе с землей или логическим 0. Другой вывод анода вынут, и ему подается сигнал высокого уровня или логической 1 для освещения конкретного светодиодный сегмент от «а» до «g». На приведенной ниже схеме показан семисегментный дисплей с общим катодом.

Семисегментный дисплей с общим анодом (CA)

В дисплее с общим анодом все контакты анода соединены вместе с выводом высокого уровня или логической 1. Другой вывод катода вынимается, и на него подается сигнал заземления или логического 0. освещать определенный светодиодный сегмент от «a» до «g». Диаграмма, показанная ниже, предназначена для семисегментного дисплея с общим анодом.

Вы не можете напрямую поменять местами блоки сегментов с общим катодом и общим анодом, так как в блоке с общим катодом вы должны освещать определенный сегмент, подавая высокий сигнал на аноде, в то время как сигнал заземления на катод в семисегментном блоке с общим анодом, в противном случае светодиоды не будут работать. светиться. Общий анод используется чаще, чем обычный катод, поскольку они тонут больше, чем источник.

Вот изображение семисегментного блока со светодиодами от «A» до «G» и одной точкой в ​​виде «DP».

Теперь, например, если вы хотите отобразить «0» на семи сегментах, тогда у вас загорятся светодиоды A, B, C, D, E и F. Аналогичным образом, если вы хотите отобразить «5», тогда загорятся светодиоды. A, F, G, C и D.

Мы можем составить таблицу истинности, которая поможет обозначать числа в двоичном или шестнадцатеричном виде при подключении к какому-нибудь микроконтроллеру, такому как Arduino UNO.

Похожие сообщения:

• MUX – Цифровой мультиплексор | Типы, конструкция и применение
• DEMUX – демультиплексор | Типы, конструкция и применение

Цифры	А	Б	С	Д	Е	Ф	Г
0	1	1	1	1	1	1	0
1	0	1	1	0	0	0	0
2	1	1	0	1	1	0	1
3	1	1	1	1	0	0	1
4	0	1	1	0	0	1	1
5	1	0	1	1	0	1	1
6	1	0	1	1	1	1	1
7	1	1	1	0	0	0	0
8	1	1	1	1	1	1	1
9	1	1	1	1	0	1	1

Защита светодиодов от больших токов

Иногда большие токи повреждают светодиоды, поэтому каждый светодиод на семисегментном дисплее необходимо защитить от таких больших токов. Количество света, излучаемого светодиодами, пропорционально количеству прямого тока, протекающего через светодиод.

Если этот прямой ток превышает предел, он может повредить светодиод. Поэтому нам нужно контролировать этот прямой ток с помощью резисторов, чтобы предотвратить повреждение светодиодов. Светодиоды разного цвета имеют разное прямое падение напряжения. Например, прямое падение напряжения синего светодиода составляет 3,6 вольта, тогда как для красного светодиода оно составляет от 2 до 2,2 вольта.

Внешние резисторы последовательно соединены с этими светодиодами для контроля прямого падения напряжения. Итак, если мы хотим подключить резистор для сегментов светодиодов красного света, сопротивление можно рассчитать, как показано ниже. Если у нас есть 5-вольтовая батарея постоянного тока, то падение на светодиоде составляет 2 вольта. Каждый сегмент светодиода потребляет ток приблизительно 15 мА, чтобы правильно светиться. Следовательно, сопротивление равно:

R = (5-2) / 0,015 = 200 Ом.

Таким образом, сопротивление должно быть около 200 Ом.

На показанной принципиальной схеме мы использовали семисегментный сегмент с общим катодом, в котором все светодиоды подключены к резистору, а затем к переключателю. Так как это общий катод, то все анодные контакты светодиодов делаются общими, а на другой боковой катод, который подключен к резистору, дополнительно подаются сигналы заземления для включения ключа. Соответствующий светодиод загорится при включении переключателя. Сверху вниз расположены 8 светодиодов. Светодиод внизу предназначен для точечной точки, а остальные светодиоды сверху — это A, B, C, D, E, F и G.

Если вы хотите отобразить 1 на семисегментном дисплее, вам нужно включить переключатели B и C, чтобы обеспечить заземление катода. Таким образом, вы сможете отображать все, что хотите, не беспокоясь о повреждении светодиодов.

Чтобы упростить задачу, мы обычно используем интегральную схему (ИС) CMOS 4511, которая представляет собой семисегментный декодер или драйвер. Этот семисегментный декодер дисплея также известен как двоично-десятичный декодер (BCD) для семисегментного декодера и драйвера дисплея. Используя эту интегральную схему, нам не нужно беспокоиться об общем катоде или общем аноде. Доступно гораздо больше интегральных схем, таких как TTL7447, которые могут одновременно обрабатывать один или несколько семисегментных дисплеев.

Related Posts:

• Аналого-цифровой преобразователь (АЦП) — блок-схема, факторы и приложения
• Цифро-аналоговый преобразователь (ЦАП) — типы, работа и применение
CD4711 IC

CD4711 IC представляет собой интегральную схему драйвера декодера BCD на семь сегментов . CD4711 состоит из КМОП-логики и устройств вывода на основе NPN-транзисторов. Он обладает свойствами низкого рассеивания мощности и высокого шумоподавления и способен выдавать выходной ток 25 мА. Он может принимать входное напряжение от 3 до 18 вольт.

Эта микросхема в основном используется для управления различными типами дисплеев, такими как семисегментные дисплеи и дисплеи с лампами накаливания. Это 16-контактная микросхема, распиновка которой приведена ниже.

№ контакта	Наименование	Описание
1, 2, 6 и 7	Б, С, Г и А	Двоично-десятичный ввод в ИС
3	Тест лампы	Используется для проверки дисплея
4	Пустой ввод	Для выключения всех светодиодов дисплея
5	Магазин	Сохраняет ввод BCD
8	Земля	Заземление
9, 10, 11, 12, 13, 14 и 15	E, D, C, B, A, G и F	Выходы, которые идут на 7-сегментный дисплей
16	В СС	Источник питания (от 3 до 18 вольт)

Декодер BCD для семисегментного дисплея или драйвер принимает 4 входа и производит 7 выходов. Вход с четырех сторон называется A, B, C и D. Декодер берет эти четыре бита и преобразует их в 7 бит, чтобы получить желаемую десятичную цифру для отображения в семи сегментах. Выход интегральной схемы драйвера примерно равен 25 мА тока для управления светодиодным сегментом, что делает его лучшим для всех цветных светодиодов. Эти ИС обычно используются для автоматического преобразования сигналов, которые могут отображаться на семи сегментах.

На приведенной ниже схеме все аноды подключены к семи выходным контактам декодера BCD через резисторы номиналом от 390 до 750 Ом. Все катоды соединены вместе с землей. Входы дешифратора подключены к переключателям, которые подключены к V _CC . V _CC дешифратора 9 вольт.

Несмотря на то, что семисегментные светодиодные дисплеи популярны и используются, в настоящее время семисегментные светодиодные дисплеи заменяются жидкокристаллическими дисплеями из-за большего энергопотребления светодиодных дисплеев по сравнению с жидкокристаллическими дисплеями.
