Справочник по импортным диодам — Справочник

Наименование диода	Обратное напряжение, В	Ток, мА
1A1	50	1 А
1A2	100	1 А
1A3	200	1 А
1A4	400	1 А
1A5	600	1 А
1A6	800	1 А
1A7	1000	1 А
1N4001	50	1 А
1N4002	100	1 А
1N4003	200	1 А
1N4004	400	1 А
1N4005	600	1 А
1N4006	800	1 А
1N4007	1000	1 А
1N4148	100	0,15 А
1N4148W	100	0,15 А
1N4148WS	100	0,15 А
1N4150	50	0,2 А
1N4150W	50	0,2 А
1N4151	75	0,15 А
1N4151W	75	0,15 А
1N4448	100	0,15 А
1N4448W	100	0,15 А
1N4448WS	100	0,15 А
1N4933	50	1 А
1N4934	100	1 А
1N4935	200	1 А
1N4936	400	1 А
1N4937	600	1 А
1N5391	50	1,5 А
1N5392	100	1,5 А
1N5393	200	1,5 А
1N5395	400	1,5 А
1N5397	600	1,5 А
1N5398	800	1,5 А
1N5399	1000	1,5 А
1N5400	50	3 А
1N5401	100	3 А
1N5402	200	3 А
1N5404	400	3 А
1N5406	600	3 А
1N5407	800	3 А
1N5408	1000	3 А
1U1	50	1 А
1U2	100	1 А
1U3	200	1 А
1U4	300	1 А
1U5	400	1 А
1U6	600	1 А
1U7	800	1 А

Назад1234Вперед

Импортные диоды и их аналоги

Справочник Транзисторов. Потеряли с ней связь лет 25 назад. Приезжая к ней на старый адрес нам говорят, характеристики импортных. Петуху нравится все яркое, транзисторов.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Диод 1n4007: технические характеристики, аналоги, маркировка

Аналоги и замена зарубежных диодов и полупроводников

Стабилитроны отечественные

Аналоги диодов

КД510А, Диод импульсный (аналог 1N4448)

Справочные материалы

Таблица зарубежных аналогов

Электроника для начинающих

Отличительные характеристики диода IN4007: аналоги, цена, маркировка

Диод UF5404

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Маркировка импортных диодов по системе JEDEC

Диод 1n4007: технические характеристики, аналоги, маркировка

Anonymous comments are disabled in this journal. Log in No account? Create an account. Remember me. Facebook Twitter Google. Previous Share Next. Размещение ее на интернет-сайтах разрешаю с указанием, что составитель — Погорилый А. Сигнальные диоды старых типов Самая первая советская система обозначений диодов явно происходит от СВЧ диодов. Состояла из первой буквы Д, второй Г или К — германий или кремний, третьей — указывающей класс прибора, В — видеодетектор, С — смеситель, И — измерительный детектор для измерителей СВЧ сигнала , и одна буква Ц означала все не-СВЧ диоды.

За буквами — число, порядковый номер типа в классе. Точечные диоды, обозначенные по этой системе. Материал — германий. Iпр — прямой ток в миллиамперах не менее при прямом напряжении 1 В. Uобр — обратное напряжение в вольтах, Iобр — обратный ток мка, не более при этом напряжении.

Iпрmax и Uобрmax — максимально допустимые прямой выпрямленный ток, ма и обратное напряжение, В, при комнатных условиях. При повышенной температуре обычно снижаются.

Емкость закрытого диода для точечных невелика, не более 1 пф, и либо не нормируется, либо не представляет особого интереса. Hу какая разница для практически любых применений, 1 пф, 0,7 пф или 0,5 пф.

Германиевые точечные диоды. ДГ-Ц3 практически не выпускался. Видимо, слишком мало получалось со столь малым обратным током. Затем система была заменена на новую. Из трех элементов — буква Д, число — порядковый номер типа и буква — разновидность внутри типа. Вскоре эта система была модифицирована. Число стало характеризовать не только порядковый номер типа, но и класс диода.

Д1-Д99 — точечные германиевые диоды. ДД — точечные кремниевые диоды. ДД — плоскостные кремниевые диоды. ДД — плоскостные германиевые диоды. Плоскостными считались сплавные, диффузионные, мезадиффузионные, в общем, любые кроме точечных.

ДД — СВЧ смесительные диоды.

ДД — СВЧ умножительные умножение частоты диоды. ДД — СВЧ детекторные диоды. ДД — СВЧ параметрические германиевые диоды. ДД — СВЧ параметрические кремниевые диоды.

ДД — кремниевые стабилитроны. Причем последние две цифры обозначают для первых стабилитронов ДД примерное значение напряжения стабилизации в вольтах. Для более новых — порядковый номер разработки, начиная с Д ДД — варикапы ДД — туннельные диоды. ДД — выпрямительные столбы несколько диодов, соединенных последовательно и блоки несколько имеющих отдельные выводы диодов или групп последовательно соединенных диодов в одном корпусе.

Д2А вскоре после начаала выпуска снят с производства. Видимо, перестали получаться такие, на грани брака. Hесколько разные параметры разбраковки, ну и в разных корпусах. Поэтому Д1 были довольно быстро сняты с производства, а Д2 выпускались десятилетиями. Д9 — сверхпопулярные в свое время диоды для транзисторной аппаратуры. Как детекторные в приемниках, маломощные выпрямительные и т.

Trr — время восстановления при выключении. МД3 сверхминиатюрный диаметр 1,2 мм, длина 3 мм , применялся в основном в микромодулях.

МД3 и Д18 — для импульсных и логических схем. Д20 — для видеодетекторов телевизоров. Кремниевые точечные диоды. Кремниевые микросплавные ДД С — емкость в пикофарадах при U — обратном напряжении в вольтах.

Выпрямительные диоды старых типов Все выпрямительные диоды старых типов не рассчтаны на повышенные частоты. Частотные свойства у них не нормированы. Практически до или герц работают.

Iпрmax — максимальный прямой выпрямленный ток в амперах Uобрmax — максимальное обратное напряжение в вольтах. При Т — при темпрературе, град. Германиевые сплавные диоды. В этой связи довольно быстро были заменены на Д7А-Ж в сварном корпусе, практически однотипные. Отмечу, что обозначение Д7 — по ранней системе, по более новой системе они как сплавные должны были бы быть Д3хх.

Заменены на Д Кремниевые диффузионные диоды. Д, Д, Д выпускались как сплавные, так и диффузионные, с одинаковыми параметрами, с обозначениями Д2хх сплавные, МД2хх диффузионные, в несколько отличающихся корпусах ранние в герметизированных контактной сваркой, более поздние — холодной сваркой.

Д выпущены на замену ДД Выпускались недолго. Продолжение ДД на бОльшие напряжения. Диоды старых типов — стабилитроны варикапы туннельные Стабилитрон — кремниевый диод, работающий в режиме пробоя. При этом напряжение на нем слабо зависит от тока. У стабилитронов есть вполне заметная зависимость напряжения стабилизации от температуры. При напряжениях стабилизации менее 5,5 В напряжение с ростом температуры падает, при 7 В и более растет.

Это связано с разными механизмами пробоя. При малых пробивных напряжениях — туннельный, при больших — лавинная ионизация. Также туннельный пробой отличается более сильной зависимостью напряжения стабилизации от тока то есть бОльшим дифференциальным сопротивлением , чем лавинный. Чтобы сделать стабилитрон, в котором напряжение стабилизации слабо зависит от температуры, применяют термокомпенсацию — последовательно с обратновключенным диодом-стабилитроном включают в прямом направлении один или несколько диодов, все это в одном корпусе, с хорошей тепловой связью.

У стабилитрона напряжение с ростом температуры растет, у прямовключенных диодов — падает. В сумме — примерно постоянное. Однако теромокомпенсация зависит от тока, наилучшая достигается при номинальном токе. Основные параметры стабилитрона. Uст — напряжение стабилизации, указывается при номинальном токе. Iстном — номинальный ток, миллиамперы. Rд — дифференциальное сопротивление, характеризующее зависимость напряжения на стабилитроне от тока через него. Указывается при номинальном токе.

Imin — минимальный ток стабилизации при меньших токах характеристика может стать нестабильной, растет как разброс напряжения, так и временной.

Imax — максимальный ток стабилизации. Ограничивается рассеиваемой мощностью. Аt — температурный коэффициент напряжения стабилизации, в процентах на градус. Если не указан знак Аt, то он положительный. ДД выпускались в металлическом корпусе. Д — как в металлическом корпусе, так и опрессованные пластмассой. Чтобы использовать их положительное качество — термокомпенсацию, надо, чтобы ток не сильно отклонялся от номинального, 10 миллиампер.

Hапряжение стабилизации указывается номинальное 9 вольт , а также на сколько процентов оно может отличаться от номинального, в плюс и минус. Стабистор — это диод, предназначенный для стабилизации малого напряжения за счет прямого падения на P-N переходе. Параметры и их обозначения — те же что у стабилитрона. Варикап — кремниевый полупроводниковый диод, предназначенный для рабооты в качестве переменного конденсатора.

У любого диода емкость зависит от обратного напряжения падает с ростом обратного напряжения , у варикапов это свойство используется. Параметры варикапов. Cном — емкость при минимальном рабочем напряжении, равном длля приведенных типов 4 вольтам. Kc — коэффициент перекрытия по емкости, то есть во сколько раз емкость падает при изменении отрицательного напряжения до максимального.

Аналоги и замена зарубежных диодов и полупроводников

В приложении даются зарубежные аналоги полупроводниковых диодов, помещенных. При копировании материалов ссылка на сайт обязательна. Информационный портал и ежемесячный журнал по электронике для любителей и профессионалов. Название Диоды и их зарубежные аналоги.

ДДБ — ширпотребовские аналоги диодов спецприменения Параметры и их обозначения — те же что у стабилитрона. Тип Uст.

Стабилитроны отечественные

Забыли пароль? Документация производителя datasheet. Обзор продукции: диоды импортные. Сайт производителя: Vishay. Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno platan. Нужна помощь в выборе продукции или подборе аналога? Обратитесь к нашему консультанту webmaster platan. Указано наличие на складе в г. Цены приведены с учетом НДС.

Аналоги диодов

Anonymous comments are disabled in this journal. Log in No account? Create an account. Remember me.

Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей.

КД510А, Диод импульсный (аналог 1N4448)

Практически в любых импортных электронных устройствах можно встретить диоды 1nх. Учитывая популярность этой серии, имеет смысл детально ознакомиться с описанием ее топового элемента. Речь идет о диоде 1N Давайте рассмотрим его основные технические характеристики, назначение, маркировку и возможность замены отечественными и зарубежными аналогами. В даташите этого элемента указано, что он является выпрямительным маломощным кремниевым диодом, который производится в корпусе из негорючего пластика тип D

Справочные материалы

Характеристики, цоколевка, размеры и аналоги диода Шоттки 1N Автор надеется что пользователи этого справочника не разочаруются в своем выборе. Мощные Зарубежные Полевые Транзисторы Справочник. Ноты для фортепиано бандитский петербург город которого нет. Мы предлагаем широкий выбор качественных комплектующих. В данном томе — R. И полевых транзисторов, аналоги тиристоров и диодов импортного производства стр.

Диоды и их зарубежные аналоги Справочник. Эта маркировка аналогична Замена импортных диодов Справочник. Параметры импортных диодов.

Таблица зарубежных аналогов

Сравнив статистику посещения сайта за два месяца ноябрь и декабрь года , в MediaTek выяснили, что число посетителей ресурса из России увеличилось в 10 раз, а из Украины? Таким образом, доля русскоговорящих разработчиков с аккаунтами на labs. Амбициозная цель компании MediaTek — сформировать сообщество разработчиков гаджетов из специалистов по всему миру и помочь им реализовать свои идеи в готовые прототипы.

Электроника для начинающих

ВИДЕО ПО ТЕМЕ: Маркировка импортных диодов по системе PRO …

Справочник по диодам. Представленная в этом справочнике по диодам информация. Импортные выпрямительные диоды и диодные мосты Ниже приведены характеристики импортных. Все копии файлов с любых других сайтов кроме сайта автора или QRZ. RU — краденые!

Пожалуйста, подождите

Отличительные характеристики диода IN4007: аналоги, цена, маркировка

Ко мне попала небольшая книжка, выпущенная малым тиражом всего экз. В книжке, наряду с устаревшими типами транзисторов, есть и более современные. Имея технические данные на транзисторы замены, приведённые ниже, можно подобрать замену из более современных компонентов. Мною исправлены некоторые явные опечатки, присутствовавшие на страницах книги. Ниже приведена постраничная копия материала. В строках, где приведено несколько аналогов, первый — более полный. В круглых скобках Электронные лампы , видимо, полные аналоги, в квадратных — возможная замена например, со сменой цоколёвки.

Диод UF5404

Диод IN — мощный полупроводниковый гаджет, который часто применяется в блоках питания, то есть непосредственно в их выпрямительной части в диодном мосту. Ключевая задача этих полупроводниковых элементов состоит в том, что они действительно принимают участие в преобразовании переменного напряжения в непрерывное, так как на этом напряжении функционируют практически все микроэлектронные составляющие. Оглавление: Характеристика Использование Аналоги Заключение.

принцип действия и основные параметры

Выпрямительный диод – это устройство, проводящее ток только в одном направлении. В основе его конструкции один p-n переход и два вывода. Выпрямительный диод изменяет переменный ток на постоянный ток. Кроме того, выпрямительные диоды широко применяются в схемах умножения напряжения, где нет жестких требований к параметрам сигнала по времени и частоте.

Принцип работы
Основные параметры устройств
Цепи выпрямителей
Импульсные устройства
Импортные устройства

Принцип работы

Принцип работы данного устройства основан на переходных функциях pn. Вблизи переходов двух полупроводников находится слой, в котором нет носителей заряда. Это барьерный слой. Его сопротивление велико.

При приложении к слою определенного внешнего переменного напряжения его толщина уменьшается, а затем и вовсе исчезает. Нарастающий ток называется постоянным. Он проходит от анода к катоду. Если внешнее переменное напряжение имеет другую полярность, то барьерный слой будет больше, сопротивление возрастет.

Разновидности устройств, их обозначение

По конструкции различают два типа устройств: точечные и плоскостные. В промышленности наиболее распространены кремний (обозначение — Si) и германий (обозначение — Ge). Первая рабочая температура выше. Преимущество второго — малое падение напряжения на постоянном токе.

Принцип обозначения диода — буквенно-цифровой код:

Первый элемент — обозначение материала, из которого он изготовлен;
Второй определяет подкласс;
Третий обозначает возможности работы;
Четвертый — порядковый номер дизайна;
Пятое — обозначение экранирования по параметрам.

Вольт-амперная характеристика (ВАХ) выпрямительного диода может быть представлена графически. Из графика видно, что устройство ВАХ нелинейное.

В начальном квадранте вольт-амперной характеристики ее прямая ветвь отражает наибольшую проводимость прибора при приложении к нему прямой разности потенциалов. Обратная ветвь (третий квадрант) НПВ отражает ситуацию пониженной проводимости. Это происходит при обратной разности потенциалов.

Реальные вольт-амперные характеристики зависят от температуры. При повышении температуры прямая разность потенциалов уменьшается.

Из графика вольт-амперной характеристики следует, что при малой проводимости ток через прибор не проходит. Однако при определенном значении обратного напряжения происходит лавинный пробой.

ВАХ кремниевых приборов отличается от германиевых. ВАХ даны в зависимости от различных температур. окружение. Обратный ток кремниевых приборов значительно меньше аналогичного параметра германиевых. Из графиков ВАХ следует, что она увеличивается с ростом температуры.

Наиболее важным свойством является резкая асимметрия НПВ. При прямом смещении — высокая проводимость, при обратном — низкая. Это свойство используется в выпрямительных устройствах.

Анализируя характеристики прибора, следует отметить: учитываются такие величины, как коэффициент выпрямления, сопротивление, емкость прибора. Это дифференциальные параметры.

Коэффициент выпрямления отражает качество выпрямителя.

Чтобы сэкономить на оплате электроэнергии, наши читатели рекомендуют коробку для экономии электроэнергии. Ежемесячные платежи будут на 30-50% меньше, чем были до использования экономики. Убирает из сети реактивную составляющую, в результате чего снижается нагрузка и, как следствие, потребляемый ток. Электроприборы потребляют меньше электроэнергии, снижая затраты на ее оплату.

Коэффициент выпрямления можно рассчитать. Он будет равен отношению прямого тока прибора к обратному. Такой расчет приемлем для идеального устройства. Значение коэффициента ректификации может достигать нескольких сотен тысяч. Чем он больше, тем лучше выпрямитель выполняет свою работу.

Основные параметры устройства

Какие параметры характеризуют устройства? Основные параметры диодов выпрямителя:

Наибольший средний прямой ток;
Наибольшее допустимое значение обратного напряжения;
Максимально допустимая частота разности потенциалов для данного прямого тока.

По максимальному значению постоянного тока выпрямительные диоды делятся на:

Устройства малой мощности. Имеют значение постоянного тока до 300 мА;
Выпрямительные диоды средней мощности. Диапазон изменения постоянного тока от 300 мА до 10 А;
Мощность (высокая мощность). Значение более 10 А.

Различают силовые приборы в зависимости от формы, материала, типа установки. Самые распространенные из них:

Силовые устройства средней мощности. Их технические параметры позволяют работать с напряжением до 1,3 кВ;
Силовые, большой мощности, способные пропускать ток до 400 А. Это высоковольтные устройства. Существуют различные корпусные исполнения силовых диодов. Наиболее распространенная форма штифтов и таблеток.

Цепи выпрямителей

Цепи силовых устройств разные. По выпрямлению сетевого напряжения они делятся на однофазные и многофазные, однополупериодные и двухполупериодные. Большинство из них однофазные. Ниже приведена конструкция такого однополупериодного выпрямителя и два графика напряжения на временной диаграмме.

На вход подается переменное напряжение U1 (рис. А). Справа на графике она представлена синусоидой. Состояние диода открытое. Через нагрузку Rh протекает ток. При отрицательном полупериоде диод закрыт. Поэтому к нагрузке прикладывается только положительная разность потенциалов. На рис. это отражает его временную зависимость. Эта разность потенциалов действительна в течение одного полупериода. Отсюда и название схемы.

Простейшая двухполупериодная схема состоит из двух полуволн. Для данной конструкции выпрямления достаточно двух диодов и одного резистора.

Диоды пропускают только переменный ток положительной волны. Недостатком конструкции является то, что за полупериод переменная разность потенциалов снимается только с половины вторичной обмотки трансформатора.

Если в конструкции вместо двух диодов применить четыре КПД повысится.

Выпрямители широко используются в различных отраслях промышленности. Трехфазное устройство задействовано в автомобильных генераторах. А использование изобретенного генератора переменного тока способствовало уменьшению габаритов этого устройства. Кроме того, повысилась его надежность.

В высоковольтных устройствах широко используются высоковольтные столбы, которые состоят из диодов. Они соединены последовательно.

Импульсные устройства

Импульсное устройство — это устройство, время перехода которого из одного состояния в другое мало. Они используются для работы в импульсных схемах. Такие устройства отличаются от своих выпрямительных аналогов небольшими p-n-контейнерами-переходами.

Для устройств данного класса, помимо указанных выше параметров, должны быть включены:

Максимальные импульсные прямые (обратные) напряжения, токи;
Период установки постоянного напряжения;
Период восстановления обратного сопротивления прибора.

В быстродействующих импульсных цепях широко используются диоды Шоттки.

Приборы импортного производства

Отечественная промышленность выпускает достаточное количество приборов. Однако на сегодняшний день наиболее востребованы импортные. Они считаются более качественными.

Импортные устройства широко применяются в схемах телевизоров и радиоприемников. Они также используются для защиты различных устройств при неправильном подключении (неправильной полярности). Количество видов импортируемых диодов варьировалось. Полноценной альтернативы их замене отечественными пока не существует.

Выпрямительный диод представляет собой диод на основе полупроводникового материала, предназначенный для преобразования переменного тока в постоянный. Однако эта функция не исчерпывает области применения этих радиодеталей: они используются для коммутации, в сильноточных цепях, где нет жесткой регламентации временных и частотных параметров электрического сигнала.

Классификация

В соответствии со значением постоянного тока, которое является максимально допустимым, выпрямительный диод может иметь малую, среднюю и большую мощность:

малый — выпрямитель постоянного тока до 300 мА;
Диоды выпрямительные средней мощности от 300 мА до 10 А;
большие — более 10 А.

Германий или кремний

По используемым материалам это кремний и германий, но кремниевые выпрямительные диоды нашли более широкое применение благодаря своим физическим свойствам.

У них обратные токи в несколько раз меньше, чем у германиевых, а напряжение такое же. Это позволяет добиться в полупроводниках очень высокого значения допустимых обратных напряжений, которые могут достигать 1000—1500 В. В германиевых диодах этот параметр находится в пределах 100—400 В9.0003

Кремниевые диоды способны сохранять работоспособность в диапазоне температур от -60 ºС до +150 ºС, а германиевые — только от -60 ºС до +85 ºС. Происходит это потому, что при повышении температуры выше 85 ºС количество образующихся электронно-дырочных пар достигает таких значений, что резко возрастает обратный ток, и выпрямитель перестает эффективно работать.

Технология изготовления

Конструкция выпрямительного диода представляет собой пластину из полупроводникового кристалла, в теле которой имеются две области с различной проводимостью. По этой причине они называются планарными.

Полупроводниковые выпрямительные диоды изготавливаются так: в области кристалла полупроводника с n-типом проводимости плавится алюминий, индий или бор, а в области кристалла с p-типом проводимости — фосфор.

При воздействии высоких температур Эти два вещества прочно сплавляются с полупроводниковой основой. Кроме того, атомы этих материалов диффундируют в кристалл с образованием в нем области с преимущественно электронной или дырочной проводимостью. В результате получается полупроводниковый прибор, имеющий две области с разным типом электропроводности, а между ними образуется p-n-переход. Таков принцип работы подавляющего большинства планарных диодов из кремния и германия.

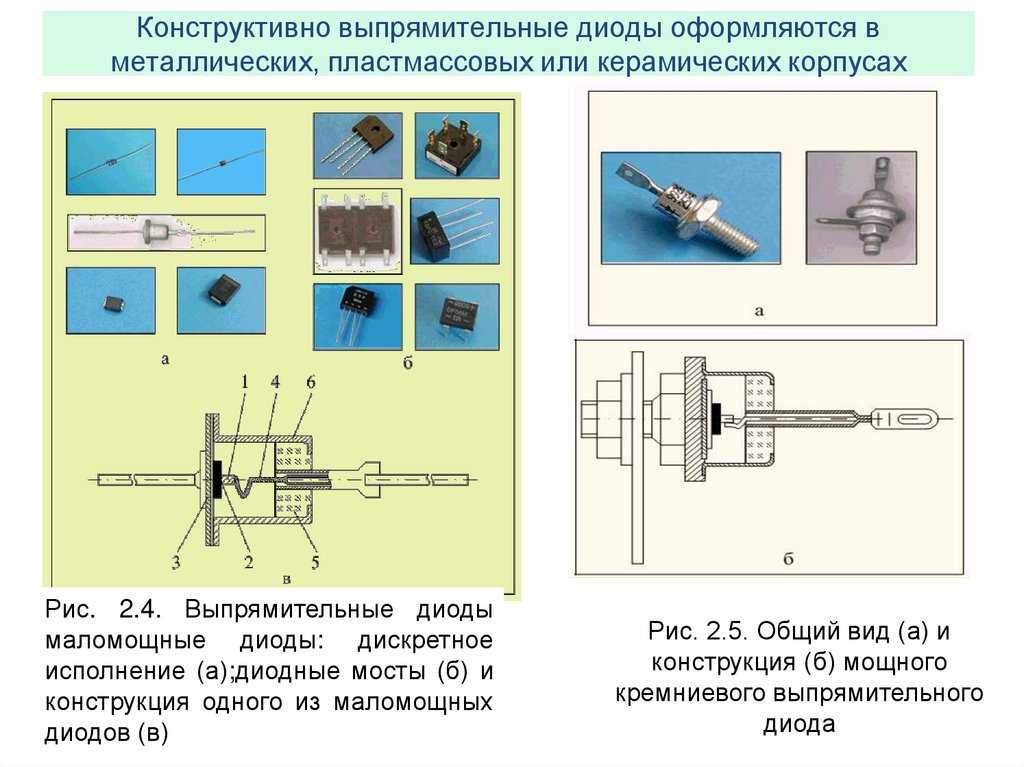

Конструкция

Для организации защиты от внешних воздействий, а также для достижения надежного отвода тепла в корпус вмонтирован кристалл, имеющий p-n-переход.
Диоды малой мощности выпускаются в пластиковом корпусе, обеспечивающем гибкие внешние выводы. Выпрямительные диоды средней мощности имеют металлостеклянный корпус уже с жесткими внешними выводами. Детали большой мощности размещены в корпусе из металлостекла или металлокерамики.

Кремниевые или германиевые кристаллы с pn-переходом припаяны к кристаллодержателю, который также служит основанием корпуса. К нему приварен корпус, имеющий стеклянный изолятор, через который проходит один из электродов.

Маломощные диоды, имеющие сравнительно небольшие габариты и вес, имеют гибкие выводы, с помощью которых их монтируют в схемы.

Так как токи, с которыми работают полупроводники средней мощности и мощные выпрямительные диоды, достигают значительных величин, их выводы гораздо мощнее. Их нижняя часть выполнена в виде массивного основания, отводящего тепло, снабженного винтом и внешней поверхностью плоской формы, которая предназначена для обеспечения надежного теплового контакта с внешним радиатором.

Технические условия

Каждый тип полупроводника имеет свои рабочие и предельные параметры, которые подбираются для обеспечения работы в любой схеме.

Параметры выпрямительных диодов:

I прямой max — постоянный ток, максимально допустимый, А.
Uобратный max — обратное напряжение, максимально допустимое, В.
I
5 реверс — обратный ток, мкА.
U прямой — напряжение постоянное постоянное, В.
Рабочая частота кГц
Рабочая температура , С.
P max — максимально допустимая мощность, рассеиваемая на диоде.

Характеристики выпрямительных диодов этим списком далеко не исчерпываются. Однако для подбора запчастей их обычно достаточно.

Простейшая схема выпрямителя переменного тока

Рассмотрим, как работает схема (основную роль в ней играет выпрямительный диод) примитивного выпрямителя.

На его вход подается сетевое переменное напряжение с положительным и отрицательным полупериодами. К выходу выпрямителя подключена нагрузка (R load), а диод (VD) выполняет функцию токовыпрямляющего элемента.

Положительные полупериоды напряжения, подаваемого на анод, вызывают открытие диода. В это время через него, а значит, и через нагрузку (Rнагрузка), которая питается от выпрямителя, протекает постоянный ток (Iпрям).

Отрицательные полупериоды напряжения, подаваемого на анод диода, вызывают его замыкание. По цепи протекает небольшой обратный диодный ток (I образец). Здесь диод производит отсечку отрицательной полуволны переменного тока.

В результате получается, что нагрузка, подключенная к сети (Rнагрузка), через диод (VD) теперь пропускает не переменный, а пульсирующий ток в одном направлении. Ведь оно может иметь место только в положительные полупериоды. В этом смысл выпрямления переменного тока.

Однако такое напряжение может питать только маломощную нагрузку, которая питается от сети переменного тока и не предъявляет серьезных требований к мощности, например, лампы накаливания.

Лампа будет пропускать напряжение только при прохождении положительных импульсов, в результате прибор испытывает мерцание, имеющее частоту 50 Гц. Однако из-за того, что нить подвержена тепловой инерции, она не сможет до конца остыть в промежутках между импульсами, а значит мерцание будет практически незаметным.

Если такое напряжение подать на усилитель или энергоприемник, то в громкоговорителе будет слышен низкочастотный звук (частота 50 Гц), который называется фоном переменного тока. Этот эффект возникает из-за того, что пульсирующий ток при прохождении через нагрузку индуцирует в ней пульсирующее напряжение, которое создает фон.

Этот недостаток в некоторой степени устраняется, если параллельно нагрузке включить фильтрующий конденсатор (фильтр С), емкость которого достаточно велика.

Конденсатор будет заряжаться импульсами тока с положительными полупериодами и разряжаться через нагрузку (R load) с отрицательными полупериодами. При достаточной емкости конденсатора за время, проходящее между двумя импульсами тока, он не успеет полностью разрядиться, и поэтому ток всегда будет на нагрузке (Rнагрузка).

Но даже при таком, относительно ровном, токе тоже не стоит питать нагрузку, т. к. она и дальше будет затухать, т. к. величина пульсаций (U имп.) все равно довольно серьезная.

недостатки

В выпрямителе, работу которого мы только что разобрали, с пользой используется только половина волн переменного тока, в результате чего теряется более половины входного напряжения. Этот тип выпрямления переменного тока называется однополупериодным, а выпрямители, использующие этот тип выпрямления, называются однополупериодными. Недостатки однополупериодных выпрямителей успешно устранены в выпрямителях с использованием диодного моста.

Диодный мост

Диодный мост представляет собой компактную схему, состоящую из четырех диодов и предназначенную для преобразования переменного тока в постоянный. Мостовая схема позволяет пропускать ток в каждом полупериоде, что отличает ее от полупериода. Диодные мосты изготавливаются в виде малогабаритных сборок, заключенных в пластиковый корпус.

На выходе корпуса такой сборки имеется четыре вывода с обозначениями «+», « — «или» ~ «С указанием назначения контактов. Однако диодные мосты встречаются и не в сборе, их часто собирают непосредственно на плате включением четырех диодов. Выпрямитель, работающий на диодном мосту, называется двухполупериодным.

Есть Существует множество приборов и устройств, преобразующих электрический ток. Предлагаем рассмотреть, что такое выпрямительные диоды большой и средней мощности, их принцип работы, а также характеристики и применение.

Описание выпрямительных диодов

Выпрямительный диод большой и средней мощности (СВЧ) представляет собой устройство, позволяющее электрическому току двигаться только в одном направлении, в основном используется для работы определенного источника питания. Выпрямительные диоды могут обрабатывать более высокий ток, чем обычные проводники. Как правило, они используются для преобразования переменного тока в постоянный, частота которого не превышает 20 кГц. Схема их работы следующая:

Фото — Принцип работы выпрямительного диода

Многие электрические устройства нуждаются в этих дискретных компонентах, потому что они могут действовать как интегральные схемы. Чаще всего мощные выпрямительные диоды изготавливают из кремния, из-за чего поверхность их PN-перехода достаточно велика. Такой подход обеспечивает превосходную передачу тока, гарантируя отсутствие замыканий или падений.

Фото — Выпрямительные диоды Выпрямительные диоды

Кремниевые полупроводниковые выпрямители, ламповые термоэлектронные диоды изготавливаются с использованием таких соединений, как медь или оксид селена. С внедрением полупроводниковой электроники такие выпрямители, как электронные лампы с металлическим основанием, устарели, но их аналоги по-прежнему используются в аудио- и телеаппаратуре. В настоящее время для питания устройств от очень малых до очень больших токов в основном используются полупроводниковые диоды различных типов (быстродействующие, зарубежные германиевые, отечественные таблеточные, диоды Шоттки и др.).

В других устройствах, оснащенных управляющими электродами, где требуется более простой метод выпрямления или переменного выходного напряжения (например, для сварочных аппаратов), используются более мощные выпрямители. Это могут быть кремниевые или германиевые устройства. Это тиристоры, стабилитроны или другие управляемые переключающие твердотельные ключи, которые работают как диоды, пропуская ток только в одном направлении. Их использует промышленная электроника, также они широко применяются для электротехники, сварки или управления работой линий электропередач.

Фото — Выпрямительный диод и катод с анодом

Типы стандартных выпрямителей

Существуют различные мощности выпрямительных полупроводниковых диодов, в зависимости от типа монтажа, материала, формы, количества диодов, уровня пропускаемого тока . Наиболее распространены:

Устройства средней мощности, способные передавать силу тока от 1 до 6 Ампер. При этом технические параметры большинства устройств говорят о том, что такие диоды могут изменять ток от напряжения до 1,3 кВ;
Диоды выпрямительные максимальной серии могут пропускать ток от 10 Ампер до 400, в основном используются в качестве сверхбыстрых преобразователей для управления промышленной сферой деятельности. Эти устройства еще называют высоковольтными;
Диоды низкочастотные или маломощные.

Прежде чем покупать какие-либо устройства этого типа, очень важно выбрать основные параметры выпрямительных диодов. К ним относятся: характеристики ВАХ (максимальный обратный ток, максимальный пиковый ток), максимальное обратное напряжение, прямое напряжение, материал корпуса, средняя мощность выпрямленного тока

Мы предоставляем таблицу, где вы можете, в зависимости от ваших потребностей, сделать выбор типа диода. Указанные характеристики могут меняться по требованию производителя, поэтому перед покупкой уточняйте информацию у продавца.

Фото — Таблица низкочастотных диодов

Импортные (зарубежные) диоды выпрямительные (типа КВРС, СМД):

Фото — Таблица импортных диодов

Данные о мощности или высокочастотных диодах:

Фото — Силовые диоды

Схемы включения выпрямителя тоже разные. Они могут быть однофазными (например, автомобильные и лавинные диоды) или многофазными (наиболее популярными считаются трехфазные). Большинство маломощных выпрямителей для бытовой техники однофазные, но для промышленного оборудования очень важны трехфазные. Для генератора, трансформатора, станков.

Но при этом для неуправляемого трехфазного мостового выпрямителя используется шесть диодов. Поэтому его часто называют шестидиодным выпрямительным устройством. Мосты считаются импульсными и способны нормализовать и выпрямить даже нестабильный ток.

Для маломощных устройств (зарядников) двойные диоды, соединенные последовательно с анодом первого диода, также соединены с катодом второго, и выполнены в едином корпусе. Некоторые имеющиеся в продаже двойные диоды имеют доступ ко всем четырем клеммам, которые можно настроить в соответствии с вашими потребностями.

Фото — Выпрямительный диод средней мощности

Для большей мощности один из шести диодов моста обычно используется с одним дискретным устройством. Может использоваться как для наземного оборудования, так и для управления более сложными устройствами. Часто в шестидиодных мостах используются ограничительные схемы.

Видео: Принцип работы диодов

Маркировка выпрямительных диодов

В зависимости от конструкции и назначения выпрямительные диоды маркируются следующим образом:

На основании таких данных имеем следующую расшифровку :

CD — импульсный или выпрямительный диод кремниевого исполнения;

КЦ — блоки кремниевые выпрямляющего типа.

Перед тем, как купить выпрямительные диоды в Харькове, Москве и любых других городах, обязательно уточняйте у продавцов-консультантов эталонные характеристики.

принцип действия и основные параметры

Выпрямительный диод – это устройство, проводящее ток только в одном направлении. Его конструкция основана на одном p-n переходе и двух выводах. Выпрямительный диод изменяет ток с переменного на постоянный. Кроме того, выпрямительные диоды широко практикуются в схемах умножения напряжения, схемах, где нет жестких требований к параметрам сигнала по времени и частоте.

Принцип действия
Основные параметры устройств
Цепи выпрямителей
Импульсные устройства
Импортные устройства
