Светодиодное информ. табло на PIC контроллере Программатор “ICProg 105” Осваиваем LPT порт Программирование LPT под DOS Программирование LPT под Windows Программирование LPT под WinNT
Программа «ICProg 105» Описание основных функций и возможностей
Для начала нужно сказать, что данный программатор можно взять здесь — архив icprog105c-a. rar. Этот программатор не требует инсталляции, достаточно распаковать архив, и программа готова к работе. При своей простоте интерфейса и минимальном размере дистрибутива, (примерно 2,7МБ) этот программатор заметно отличается своими возможностями и эргономичностью от других программаторов подобного типа. В этой статье я остановлюсь только на основных функциях и возможностях этой программы в отношении программирования PIC контроллеров PIC16F84 и PIC16F628, 628A, 628A-I/P. ICProg 105c-a имеет в своем составе очень большую базу поддерживаемых контроллеров, а так же FLASH и EEPROM, что немаловажно: с его помощью можно работать со смарт — картами (имеется помощник программирования смарт — карт). На картинке показан интерфейс и список поддерживаемых устройств.
Как видно из картинки, ПИКов предостаточно. Предполагается что к компьютеру, через COM — порт, подключена аппаратная часть программатора PonyProg, информацию по изготовлению которой можно найти на сайте
Корабельникова Евгения Александровича http://ikarab. narod.ru При использовании этой аппаратной части совместно с программой ICProg 105c-a, никаких доработок ее принципиальной схемы не требуется. После запуска программы, в большинстве случаев, автоматически происходит инициализация подключенного COM порта, т.е. тест можно не производить, хотя в меню (настройки) функция тестирования имеется. По всей видимости, это сделано для нестандартных случаев. Кстати, программа ICProg 105c-a работает так же и с физическими программаторами, поддерживающими LPT — порты. Далее, в меню
настройки — опции, открываем вкладку программирование, и ставим галочку в окошке проверка при программировании.
После выбора этой опции, сообщение об ошибке будет выдаваться сразу же после ее возникновения, и не нужно будет дожидаться окончания полного цикла программирования и проверки данных, зашитых в ПИК, для того, чтобы получить это сообщение (в случае наличия ошибки). Здесь же можно выставить и язык интерфейса. Все остальное оставляем по умолчанию. Далее заходим снова в меню
настройки — программатор или просто жмем клавишу F3 и попадаем в опции настройки физического программатора: в нашем случае это аппаратная часть программатора PonyProg. Здесь все должно быть выставлено, как показано на картинке. Программатор PonyProg здесь представляется как (JDM)Programmer: это что — то вроде универсального программатора, работающего с COM портом. Имеется большой выбор поддерживаемых программаторов, работающих, как было сказано выше, и с LPT портами.
Все остальное оставляем по умолчанию. Хочу отметить, что, при использовании другого JDM программатора под COM порт, эти опции могут отличаться. Например, в поле
параметры сигналов, нужно будет поставить галочку в поле Инверсия Данных Ввода, а Инверсию Данных Вывода снять. Далее, в окне выбора программируемых устройств, показанном на этом рисунке.
Выбираем PIC контроллер, который будет программироваться. Программируемый ПИК должен выбираться именно тот, который используется в действительности, т.е. если это PIC16F628A то именно его из перечня и выбираем, но никак не PIC16F628, иначе, при программировании, получим сообщение об ошибке типа — (неизвестное уст — во). Через меню
файл, открываем подготовленный HEX файл. После загрузки файла, в окне конфигурация, можно наблюдать состояние битов конфигурации, которые были определены в “шапке” программы. Здесь показаны все установленные биты конфигурации, а также и тип тактового генератора м/контроллера: в большинстве случаев это будет стандартный кварцевый генератор (XT). В строке состояния будет указываться тип используемого программатора, номер COM — порта к которому он подключен, а также тип выбранного программируемого устройства.
Строка состояния
После всех этих манипуляций, жмем кнопку или клавишу F5, и ждем окончания процесса программирования. Если при старте сообщения об ошибке нет, то, на практике, это, на 99,9%, означает, что процесс программирования пройдет успешно. Сказанное выше, справедливо для операционных систем Windows 9x и Windows ME. С Windows XP дело обстоит немного иначе, о чем будет сказано ниже. Необходимо особо отметить, что в ICProg 105хх имеется очень полезный для программистов встроенный дизассемблер, с помощью которого можно преобразовать “прошивку” (файл с расширением .HEX) в исходный ассемблерный код (файл с расширением .ASM), а это предоставляет возможность детального разбирательства с восстановленным таким образом текстом программы. Дизассемблирование происходит так: сначала стандартным образом открывается HEX файл, после чего щелкаем по кнопке и получаем ASM файл. Правда, для того чтобы в полной мере “расшифровать” текст ASM файла, полученного таким образом, и понять алгоритм работы программы, нужно быть программистом и обладать определенными навыками работы, плюс изрядно потрудиться.
Что бы вернуться обратно к HEX файлу, достаточно нажать кнопку . Так что, в этом отношении, все очень удобно и универсально. Однако, на мой взгляд, есть у этой программы и некоторые недостатки. К ним можно отнести:
довольно маленькое окно просмотра загружаемого кода, что очень не удобно, особенно для тех, кто привык работать с PonyProg.
скоростью программирования данный программатор также уступает PonyProg, вероятно, из — за большого количества предварительных и последующих проверок в процессе программирования. Проверенно на собственном опыте: машина у меня не слабенькая (1700 Atlon, мозгов 512М) и проигрыш в скорости был заметен невооруженным глазом. Хотя, может это и лучше. Как говорят, “маслом каши не испортишь”.
И последнее, на чем хотелось бы заострить внимание, это то, что до последней версии указанной в заголовке статьи, ICProg 105xx некорректно работал с операционной системой Windows XP. В ICProg 105c-a все эти недостатки исправлены, хотя, по этому поводу, еще встречается много кривотолков при обсуждении данной темы на форумах.
Остается только отметить необходимые условия и настройки программы для работы с Windows XP, которые были описаны на форумах и проверены лично мной: у меня, все работало без проблем. В первую очередь, для тех, кто работает с XP, нужно, с сайта разработчика, помимо самой ICProg105c-a, скачать специальный драйвер (архив icprog_driver), который нужно распаковать в директорию, где находиться сама программа ICProg105c-a. После запуска программы, в меню
настройки — опции, на вкладке общие, устанавливаем опцию Вкл./NT/2000/XP/драйвер. Далее система спросит, установить драйвер или нет, естественно соглашаемся, и она его находит автоматом, т.к. он лежит там же где и сама прога. В настройках программатора, т.е. в меню настройки — программатор (F3), оставляем все без изменений. В заключение хотелось бы отметить, что, благодаря именно этому программатору, мне удалось прошить PIC16F628A — I/P. Запрограммировать его в других программаторах, в том числе и в PonyProg, было не возможно: при старте появлялось сообщение о неизвестном устройстве.
Если это сообщение игнорировать, то процесс программирования начинался, но в ПИК зашивались все нули. Хотя в PonyProg 206 и включена поддержка PIC16F628, но это не PIC16F628A, то есть, вероятно, существует явная разница между этими ПИКами.
Вверх | Главная
Обсудить на форуме
Инструкция по настройке ICProg, PonyProg и PicPgm для программатора RH-0001C под WinXP — radiohlam.ru
17.07.2010Контроллеры, Программаторы / средства разработки, СправочникКомментарии: 0rhf-adminМетки: программатор
Настройка ICProg.
Настройка PonyProg2000.
Настройка PicPgm.
Схемы подключения различных чипов к программатору можно посмотреть в этой таблице (щёлкните мышкой по нужному чипу и во всплывающем окне откроется его схема подключения).
Ниже описано как настроить ПО для работы с программатором.
Настройка ICProg
После инсталляции программы нужно убедиться в наличии в папке с программой специального драйвера для работы в среде Windows XP — ICProg.sys
Запускаем программу и заходим в меню Settings -> Options.
В открывшемся окне, на вкладке Misc, отмечаем галочками пункты Enable NT/2000/XP Driver и Enable Vcc control for JDM. Process Priority устанавливаем High или Realtime. (При подключении/отключении драйвера прогу нужно перезапустить. Она сама об этом попросит, просто не нужно ей отказывать)
В этом же окне, на вкладке IIC, отмечаем галочками пункты Enable MCLR as Vcc и Enable PAGE-WRITE.
Кроме перечисленных выше опций, в этом же окне, на вкладке Programming, есть пункты Verify after programming и Verify during Programming. Лучше всего или снять обе галочки, или оставить только Verify after programming. В любом случае, лучшая проверка — это считать данные после программирования и сравнить с теми, которые заливались.
После того как все нужные опции установлены — жмём кнопку OK.
Заходим в меню Settings->Hardware (горячая клавиша — F3)
Выбираем в открывшемся окне следующие настройки: Programmer: JDM Programmer, Ports: нужный com-порт, Interface: Windows API. В пункте Communication: ставим галочку напротив Invert Data In при работе с девайсами, требующими подключения через разъём XT2, или ставим галочки напротив Invert Data In и Invert MCLR при работе с девайсами, требующими подключения через разъём XT3 (если читаются одни нули — нужно попробовать прочитать чип со снятой галочкой Invert MCLR). После этого нажимаем кнопку OK.
Всё, на этом настройка ICProg завершена. Теперь остаётся только выбрать наш девайс в меню Settings->Device->(далее выбираем из списков то, что нам надо) и правильно его подключить. Подключение многих девайсов можно найти на этой странице (найдите свой девайс в таблице внизу и щёлкните по нему мышкой — откроется всплывающее окно со схемой подключения).

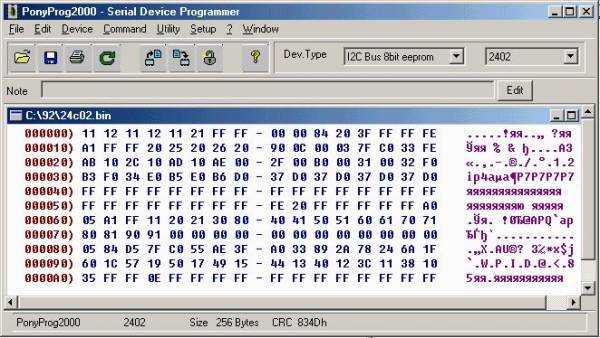

Настройка PonyProg2000
Заходим в меню Setup -> Interface Setup…
В открывшемся окне выбираем интерфейс — Serial, тип программатора JDM API, выбираем нужный COM-порт, а также в пункте Select Polarity of the Control lines ставим галочку напротив Invert D-IN при работе с девайсами, требующими подключения через разъём XT2, или ставим галочки напротив Invert D-IN и Invert Reset при работе с девайсами, требующими подключения через разъём XT3 (если читаются одни нули — нужно попробовать прочитать чип со снятой галочкой Invert Reset). После этого жмём кнопку OK.
В принципе — всё, но, во избежании ненужных эксцессов (типа затирания фьюзов, калибровочных констант и тому подобного), рекомендую также зайти в меню Command -> Program Options… и снять в открывшемся окне все галочки, кроме Write Program memory (FLASH) и Write Data memory (EEPROM) (по идее галочку напротив EEPROM тоже можно выключить, если вы в своих программах эту память не используете).
Для программирования фьюзов есть специальный пункт меню — Command -> Security and Configuration Bits… При нажатии на этот пункт меню открывается специальное окно, в котором можно читать фьюзы, редактировать их и заливать обратно в контроллер.
Выбрать нужную микросхему (сначала тип микросхем, а потом конкретную микруху) можно в выпадающих меню в правой верхней части или в меню Device.
Настройка PicPgm
Заходим в меню Hardware -> Hardware Selection/Configuration…
В открывшемся окне, в выпадающем меню Programmer Selection выбираем JDM Programmer. После этого становится доступной для редактирования область Pin Configuration. В этой области надо изменить номера пинов MCLR/Vpp с 3 на 0, PGM/Vdd с 0 на 3, а также установить галочку Invert напротив сигнала Data In. В завершении всего, нужно выбрать в выпадающем меню Programmer Connection com-порт, к которому будет подключаться программатор.
Далее нужно нажать кнопку OK, после чего прога скажет: «Ай яй яй, вы изменили конфигурацию пинов, хотите сохранить эту конфигурацию или нет?». Жмём кнопку Да. Всё, на этом настройка завершена.
Post Views: 6 707
Метки: программатор
IC PROG Programmer Настройки и программирование PIC
IC PROG Настройки для JDM PIC Programmer
Загрузить программное обеспечение IC Prog
Запустите программное обеспечение IC Prog
Перейти Настройки → Оборудование (F3)
Вам потребуются следующие настройки в IC Prog (выберите JDM Programmer и Windows API)
Примечание. Если у вас больше портов, вам необходимо выбрать правильный COM-порт.
При использовании NT, 2000, XP вам нужна установка драйвера
Загрузите драйвер Windows NT/2000/XP. Поместите файл драйвера NT/2000 (icprog.sys) в тот же каталог, что и файл ICProg. exe. В ICProg нажмите «Настройки» в главном окне и откройте окно «Параметры» . Выберите вкладку « Разное ». Нажмите « Включить драйвер NT/2000/XP ». Затем ICProg перезапустится с новым драйвером, и все должно быть блестяще.
При использовании Vista и Windows 7 вам необходимо установить IC Prog 1.06.
Вкладка «Настройка смарт-карты Ic-prog»
В ICProg щелкните «Настройки» в главном окне и откройте окно «Параметры» . Выберите вкладку « Смарт-карта ».
Пример: при использовании PIC16F84 или PIC18F84A необходимы следующие настройки
Настройте последовательный порт на компьютере
Перейдите в Диспетчер устройств (Пуск→Настройки → Панель управления → Диспетчер устройств)
Порты (Com и LPT) → Дважды щелкните коммуникационный порт (Com 1 или 2 ) → Порт вкладка конфигурации
Проверьте следующие значения: Бит в секунду: 9600 Биты данных: 8 Четность: нет Стоповые биты: 1 Управление потоком: нет
Проверить программатор
подключить программатор к компьютеру
Запустите программу IC Prog
выполните предварительную проверку последовательного интерфейса, выбрав Настройки → Проверка оборудования в меню. Появится следующее диалоговое окно:
Включите «Включить часы», установив флажок. Это будет
позвольте питанию и светодиоду быть включенным или выключенным. Если это не работает
проверьте светодиод и схему программатора PIC.
Программирование микроконтроллера с помощью IC Prog,
Выберите устройство (микроконтроллер) для программирования. (Настройки→ Устройство)
Откройте файл кода (шестнадцатеричный файл), который будет записан в PIC. Биты генератора и конфигурации изменяются, как указано в файле *.hex. Мы можем сохраните эти значения или измените их позже, если у нас возникнут проблемы во время процесс программирования.
Программирование микроконтроллера, нажмите кнопку Запрограммировать все или F5.
Во время программирования будут отображаться некоторые сообщения:
Подтверждение записи устройства (если включено)
Индикатор выполнения кода программирования
Индикатор выполнения данных программирования
Конфигурация программирования
Проверочный код (если включен)
Проверка данных (если включено)
IC-Prog покажет следующее диалоговое окно, если проверка прошла успешно.
Программирование PIC завершено. Теперь вы можете использовать эту PIC IC для своей схемы.
Если проверка не удалась, не
беспокойтесь, никакого необратимого ущерба не будет. Есть два общих
сбои проверки – данные и код. данные
ошибку проверки можно спокойно игнорировать и просто
означает, что EEPROM не был полностью обнулен.
отображаемое сообщение будет гласить: «Проверка не удалась по адресу данных
ХХХХч». Обратите внимание на слово «данные» перед словом «адрес».
Если в сообщении говорится: «Ошибка проверки по адресу XXXXh», обратите внимание, что слово «данные» не стоит перед словом «адрес», это означает, что проверка кода не удалась и возникла какая-то проблема.
Решения ошибок:
Общие
Сотрите PIC перед записью
Закройте все другие приложения, работающие на ПК
Оборудование
Проверьте кабельные соединения и номер последовательного порта
Проверьте модель PIC, которую мы программируем
Проверить положение PIC на сокете
Убедитесь, что все контакты правильно вставлены в гнездо
Программное обеспечение
Проверьте тип PIC.
Проверьте Меню → Настройки → Тип оборудования.
Проверьте номер выбранного последовательного порта.
Проверьте правильность кода файла (*.hex). Нет смысла писать файл *.txt в ПОС.
Другое
Изменить порт
Используйте другой ПК
Попробуйте другой программатор
Сменить ПОС
IC Programmer, IC Programming, PIC
Эта запись была опубликована в среду, 7 июля 2010 г., и размещена в рубрике Учебники по схемам. Вы можете следить за любыми ответами на эту запись через RSS 2.0.
Вы можете оставить отзыв или вернуться со своего сайта. /тело>
