🛠 Как разобрать HTC Desire SV инструкция|Фото+Видео
HTC Desire SVСложность разборки:
Легко
Время разборки:
4 мин
Вадим Попов
Автор, контент менеджер
Специалист по созданию контента.
Шаг 1.
Открываем заднюю крышку.
Шаг 2.
Отсоединяем аккумуляторную батарею.
Шаг 3.
При помощи отвертки (шестигранная Т5) откручиваем 8 болтов по периметру телефона.
Шаг 4.
Отсоединяем среднюю рамку.
Шаг 5.
При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на основной плате.
Шаг 6.
Отсоединяем коннекторы на печатной плате и из фиксирующих отверстий в рамке модуля вынимаем вибромотор и шлейф кнопок громкости и включения.
Шаг 7.
Переворачиваем основную плату, отсоединяем коннектор с внутренней стороны и снимаем ее.
Шаг 8.
При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта на нижней плате и снимаем защиту микрофона и разъема зарядки.

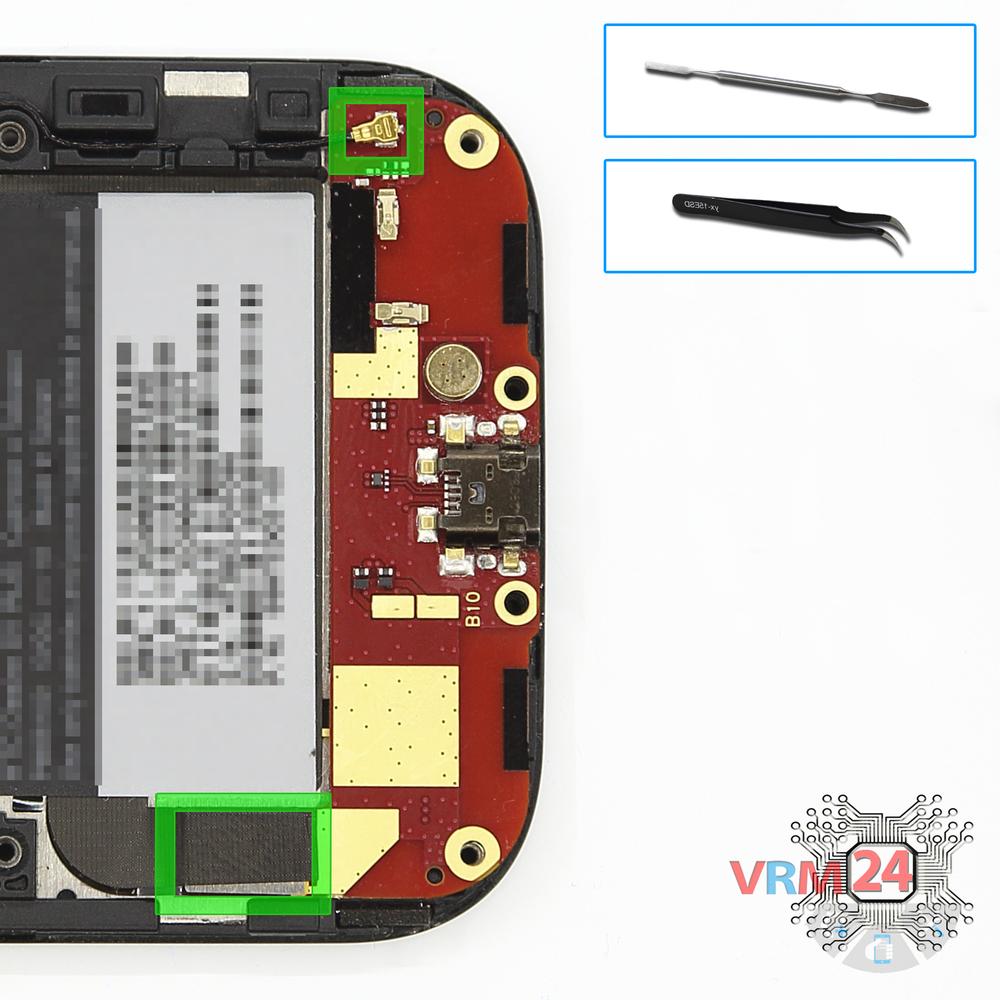

Шаг 9.
Отсоединяем коннекторы на нижней плате и снимаем ее.
Шаг 10.
Элементы на рамке модуля.
Подробные видео инструкции по разборке и ремонту HTC Desire SV от нашего сервисного центра:
Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной — оцените ее, пожалуйста.
#инструкции #HTC #HTC Desire SV
Evgenii Kuzmin
Специалист сервисного центра
Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 4 минут.
Наше руководство подходит для всех моделей HTC Desire SV — ХТС Дезайр ЭсВ, выпущенных для рынков разных стран.
Возврат к списку
Привет!
Мы обнаружили, что язык контента отличается от того, который используется в вашем регионе.
Вы можете изменить язык в правом верхнем углу или оставить текущий.
.
Разборка HTC Desire SV T326e и замена экрана (дисплейного модуля)
24.02.2015
В последствии падения телефона, Вы можете столкнуться с неприятными проблемами. Если возникнет необходимость заменить дисплейный модуль, то мы придем к Вам на помощь. Мы расскажем, как самостоятельно произвести замену дисплея. Вам только нужно будет купить в нашем интернет магазине ВсеПлюс новый дисплей HTC Desire SV T326e с сенсорным стеклом.
Заднюю крышку телефона поддеваем лопаткой и снимаем. Из средней корпусной части аппарата отверткой выкручиваем восемь болтиков. Сделав это, отсоединяем эту часть телефона от основного корпуса.
Приступаем к отсоединению шлейфов. Шлейф, соединяющий системную плату и нижнюю плату с разъемом зарядки, отщелкиваем в первую очередь. Далее с помощью лопатки отгибаем коаксиальный кабель. Вслед за ним откручиваем отверткой два болтика, которыми зафиксирована металлическая пластинка, размещенная над разъемом зарядки.
После этого снимаем нижнюю плату вместе с системным разъемом и микрофоном.
В верхней части корпуса отсоединяем небольшую плату, на которой расположена подсветка. Далее отщелкиваем коаксиальный кабель с другой стороны. Коннектор шлейфа вибромотора аккуратно выдергиваем пинцетом. Выкручиваем еще один болтик, которым закреплена системная плата. В боковой части телефона осторожно отодвигаем шлейф с кнопкой включения.
В центральной части корпуса внимательно отсоединяем коннектор системной платы. Затем плату приподнимаем и, придерживая ее в таком положении, отщелкиваем шлейф сенсора. Но это еще не все. Разворачиваем плату, отсоединяем коннектор и вынимаем шлейф с боковыми клавишами громкости. Затем отгибаем еще коннектор дисплейного шлейфа. Только после этого системную плату снимаем полностью.
Теперь нам предстоит совершить обратную сборку телефона. Только за основу уже будем использовать новый дисплей HTC Desire SV T326e с сенсорным стеклом, который был приобретен Вами в нашем интернет магазине. Начинаем сбор с того, что возвращаем на плату шлейф с кнопкой включения и датчиком света. Затем присоединяем к плате шлейф сенсора и шлейф с боковыми клавишами громкости. Плату укладываем на корпус, защелкнув коннектор, и фиксируем ее болтиком. Шлейф дисплея присоединяем. Небольшую плату с подсветкой ставим, а за ней вкладываем в боковой части шлейф с кнопкой включения. Далее пристегиваем одну сторону коаксиального кабеля и защелкиваем коннектор вибромотора. Нижнюю плату с системным разъемом и микрофоном укладываем в корпус. Металлическую пластинку прикручиваем над разъемом зарядки двумя болтиками.
