Хлопковый выключатель света своими руками
Многие современные системы освещения оборудованы дистанционным управлением. С этой целью используются пульты, а также оборудование сигнального типа, например, хлопковый выключатель. В данном случае толчком к включению и выключению является звук достаточной интенсивности, по своей силе примерно равный хлопку в ладоши. Ранее сборка таких схем производилась исключительно радиолюбителями. В настоящее время звуковые устройства можно свободно приобрести в большинстве магазинов электротоваров.
Содержание
Хлопковый выключатель света
Для того чтобы привести в действие подобный выключатель, нужно просто хлопнуть в ладоши. В результате, произойдет включение или выключение прибора. Обычно эти устройства устанавливаются в помещениях с минимальным уровнем шума – в спальнях, подсобках, кладовых, подвалах и т.д. Не рекомендуется использовать хлопковые выключатели в шумных местах с большим количеством людей, поскольку излишний шум может снизить качество работы прибора.
Для установки совершенно не подходят офисы, производственные площадки и мастерские.
Нередко эти устройства путают с акустическими выключателями. Основное отличие между ними заключается в том, что акустическое устройство срабатывает на любой шум, а хлопковый выключатель по хлопку. Данные приборы хорошо зарекомендовали себя в семьях с маленькими детьми, которые не могут дотянуться до обычного выключателя. Теперь ребенку достаточно хлопнуть в ладоши, чтобы включить или выключить свет.
Схема выключателя по хлопку
Все хлопковые выключатели устанавливаются по стандартной схеме, аналогично одно- или двухклавишным выключателям. У некоторых моделей могут быть свои индивидуальные особенности, но общие принципы остаются неизменными. То есть, одноклавишный прибор подключается в сеть таким образом, чтобы он мог питать хлопковое устройство.
Выключатель и светильник работают по стандартной схеме. Вначале через щиток и распределительную коробку нужно подвести питание к обычному выключателю.
Нулевой провод от щитка подводится к одной лампе или группе светильников. Сами лампы соединяются параллельно с отключающим устройством.
Цепь питания, идущая к клавишному выключателю, должна быть прервана и подведена к акустическому устройству. Данная операция очень простая в связи с небольшими размерами прибора, допускающими установку непосредственно на корпус светильника. Поэтому устраивать дополнительные штробы в стене не требуется.
Каждый стандартный выключатель оснащен двумя парами проводов – белого и черного цвета. Белые провода подключаются к питанию, то есть к фазному и нейтральному кабелям от щитка, а черные – к нагрузке. Соединение проводников рекомендуется выполнять обычной скруткой или с помощью клемм. В данном случае пайка мест соединений не применяется.
По окончании подключения производится включение стандартного клавишного выключателя и проверяется работа всей системы. При необходимости его можно полностью убрать из схемы и подключить питание напрямую к хлопковому устройству.
Остается лишь настроить прибор таким образом, чтобы исключить ложные срабатывания от посторонних звуков.
Хлопковый выключатель своими руками
Во всех акустических или хлопковых системах присутствует микрофон, с помощью которого происходит регистрация звука. Кроме того, схема дополняется реле времени или триггером, управляющим силовым реле. В стандартной схеме, работающей с напряжением 220 В, сигнал, поступающий с микрофона, усиливается транзистором Т1. Далее он проходит к узлу согласования сопротивления и эмиттерному повторителю транзистора Т2. Для сборки триггера и компаратора сигнала используется цифровая микросхема.
Основной функцией компаратора является защита выключателя от акустических помех, отсечение продолжительных или слишком коротких звуков. При прохождении сигнала состояние триггера изменяется на положение включено или выключено. Таким образом, триггер через тиристор и силовой транзистор осуществляет управление осветительным прибором. Аналогичная схема может быть собрана на базе интегрального таймера.
Составление схемы будет более удобным, если на ней выделить определенные зоны. В них входят усилитель микрофона на транзисторе, компаратор на микросхеме, триггер и транзистор, управляющий силовым реле.

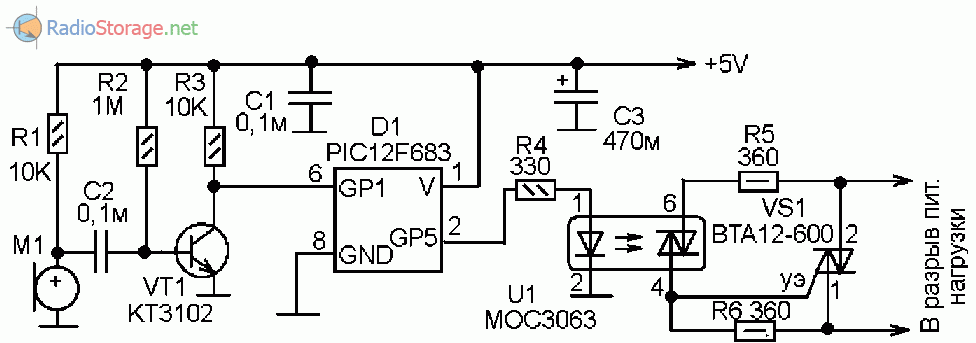

Самостоятельно хлопковый выключатель можно собрать на основе микроконтроллера Ардуино. Для этого понадобятся платы звукового модуля, силового реле и Arduino Nano. Кроме того, будет необходим компьютер, шнур USB и блок питания на 5 вольт. Для прошивки микроконтроллера на компьютер устанавливается программа Ардуино.
С помощью изменения некоторых регулировочных параметров звукового реле, можно выполнить его тонкие настройки. Подключение проводов выполняется так же, как и в стандартных схемах. Остается установить защитный порог от ложных срабатываний и помех и устройство готово к работе.
Хлопковый выключатель: принцип работы, схема подключение и монтаж
Хлопковый выключатель: принцип работы, схема подключение и монтаж
Выключатель с подсветкой: установка, подключение, схема
Правильная установка внутренних выключателей света
Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром
Проходной выключатель из обычного своими руками: 2 способа
Акустический выключатель — устройства, работы и практические идеи применения
Акустический выключатель очень полезная вещь в домашнем обиходе.
Такой прибор добавит комфорта и креативности вашему жилищу. С помощью него можно включать и выключать свет, либо использовать для других приборов, например, электрочайника или вентилятора.
Такой выключатель найдет применение в ситуации, если человек нуждается в свете, но ограничен в возможностях. Достаточно будет хлопнуть в ладоши и включится освещение. Их ещё называют хлопковые датчики.
Принцип работы акустических выключателей заключается в использовании микрофона с настраиваемой чувствительностью. Микрофон при распознавании звука включается либо выключается.
Краткое содержимое статьи:
- Недостатки акустических датчиков
- Простейшая схема акустического выключателя
- Необходимые детали для сборки
- Устройство акустического выключателя
- Инструкция по изготовлению акустического выключателя
- Фото акустического выключателя
Недостатки акустических датчиков
Недостатки этих датчиков прямо вытекают из того, на что они реагируют – звук.
Избирательность микрофона очень высокая и развитие акустических выключателей света прогрессирует, так что современные датчики очень точно реагируют на заданный звук. Но чтобы этот звук произвести, необходимо знать какой именно, и звук этот всегда будет сигналом включения или выключения.
Второй существенный недостаток – это зона чувствительности. Для помещения с большими размерами придётся хлопать достаточно громко, или подойти ближе.
А если увеличить чувствительность, датчик может среагировать на аналогичные сигналы из соседнего помещения.
Простейшая схема акустического выключателя
Самую простую эффективную схему акустического выключателя сможет собрать любой человек, имеющий желание и время. Такой выключатель можно использовать для различных целей, например, для включения и выключения освещения в комнате при помощи хлопка, такой же принцип работы и управления любой аппаратуры. В общем, этот акустический выключатель, очень полезная вещь в домашнем обиходе.
Этот датчик даёт возможность с помощью хлопка включать и выключать цепи питания. Такое устройство можно использовать для включения света.
Оно достаточно чувствительно, из-за наличия двукратного усилителя на транзисторах с малой мощностью. Хорошо реагирует на хлопок с расстояния пяти метров от микрофона.
Необходимые детали для сборки
Чтобы собрать акустический выключатель своими руками необходимо взять следующие детали:
- Резисторы (R1-10k, R2-1M, R3-22k, R4-270k, R5-2k, R6-1,8k, R7-330 Oм, R8-1,5k)
- Транзисторы (VT1-KT315, VT2-KT315, VT3-3107)
- Конденсаторы (С1-3200пф, С2-1мкФ×10в)
- Диоды VD1
- Разное: М1- микрофон электретный, HL1 – светодиод или реле, контактная колодка.
Устройство акустического выключателя
Микрофонный усилитель собран на двух биполярных транзисторах серии КТ 315. Для того чтобы увеличить чувствительность микрофона, можно использовать транзисторы типа КТ 368 или их импортные аналоги (SS 9018).
Силовой частью схемы является мощный транзистор КТ 818, он и управляет нагрузкой. Если вы хотите управлять большой нагрузкой, можно воспользоваться реле, напряжением питания от 3.5 до 15 вольт.
При управлении нагрузками с питанием до 12 вольт из цепи можно убрать реле и вместо него подсоединить нагрузку. Если нужно управлять нагрузками с питанием от сети, то обязательно нужно реле. Во время хлопка микрофон принимает волну, и подает на усилитель мощности, они по очереди усиливают сигнал, полученный от микрофона.
Уже усиленный сигнал поступает на базу ключа, его величина позволяет, чтобы сработал транзистор, и в этот момент открывается переход транзистора, и проводит ток. Он питает подключенную нагрузку или реле. При повторном хлопка генерация обрывается и реле обесточивается.
Инструкция по изготовлению акустического выключателя
Для начала необходимо изготовить печатную плату. В печатной плате есть специальные отверстия для диода VD1.
После изготовления платы, необходимо насверлить отверстия и пролудить её. Далее открыть печатку в программе sprint-layout 6.0 и по расположению деталей и припаять их на свои места.
Взглянув на фото готового акустического выключателя, мы видим компактный датчик, удобный для монтажа. Он представляет собой небольшую плату с припаянными деталями.
При сборке необходимо соблюдать все номиналы деталей, даже небольшой уклон может привести к неправильной работе выключателя. Устройство реагирует не только на хлопки, но и на любой низкочастотный шум.
Питание происходит от источника постоянного тока с напряжением от 5 до 12 вольт. Обязательно от стабилизированных источников постоянного напряжение, при использовании импульсных источников питания прибор может не работать.
Для того чтобы сделать акустический выключатель своими руками необходимы детали, их можно приобрести в любом радиомагазине, они доступные и недорогие по цене.
Можно использовать детали, выпаянные из старых плат. Схема очень проста, и даже люди мало знакомые с радиоэлектроникой, используя данную схему смогут собрать данный прибор.
Фото акустического выключателя
