ГОСТ 24606.2-81*
(СТ СЭВ 3779-82)

Группа Э29

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИЗДЕЛИЯ КОММУТАЦИОННЫЕ, УСТАНОВОЧНЫЕ
И СОЕДИНИТЕЛИ ЭЛЕКТРИЧЕСКИЕ

Методы измерения сопротивления изоляции

Switches, hardware and electric connectors.
Methods of measuring insulation resistance

ОКП 638100, 638200,

638400, 638500

Дата введения 1982-07-01

Постановлением Государственного комитета СССР по стандартам от 20 февраля 1981 г. N 874 срок действия установлен с 01.07.82 до 01.07.87**

________________

** Ограничение срока действия снято по протоколу Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС N 2, 1993 год). — .

* ПЕРЕИЗДАНИЕ (октябрь 1984 г.) с Изменением N 1, утвержденным в ноябре 1984 г. (ИУС 2-84)

ВНЕСЕНО Изменение N 2, утвержденное и введенное в действие Постановлением Госстандарта СССР от 24.04.87 N 1406 с 01.01.88

Изменение N 2 внесено изготовителем базы данных по тексту ИУС N 8, 1987 год

Настоящий стандарт распространяется на коммутационные, установочные изделия и электрические соединители и устанавливает методы измерения сопротивления изоляции:

1 — непосредственного отсчета;

2 — вольтметра — амперметра

и метод совмещенного контроля электрической прочности изоляции и измерения сопротивления изоляции в соответствии с ГОСТ 24606.1-81.

Настоящий стандарт не распространяется на радиочастотные контакты комбинированных соединителей.

Настоящий стандарт соответствует Публикации МЭК 512-2 в части измерения сопротивления изоляции и полностью соответствует СТ СЭВ 3779-82.

Общие требования при измерении сопротивления изоляции и требования безопасности — ГОСТ 24606. 0-81.

(Измененная редакция, Изм. N 1, 2).

1. МЕТОД НЕПОСРЕДСТВЕННОГО ОТСЧЕТА

1.1. Аппаратура

1.1.1. Сопротивление изоляции измеряют приборами с непосредственным отсчетом с относительной погрешностью в пределах ±10%.

Перечень приборов приведен в рекомендуемом приложении.

1.1.2. Сопротивление изоляции измеряют при постоянном напряжении (10±1) В, (100±15) В, (500±50) В способом А, В или С при установившемся показании прибора или через (60±5) с после подачи напряжения.

1.1.1, 1.1.2. (Измененная редакция, Изм. N 1).

1.2. Подготовка и проведение измерений

1.2.1. Способы подключения выводов изделия к выводам измерительного прибора.

1.2.1.1. Способ А

Сопротивление изоляции изделий измеряют путем подачи установленного испытательного напряжения поочередно между каждым выводом и всеми остальными выводами, соединенными вместе, и корпусом и (или) монтажной платой.

1.2.1.2. Способ В

Четные и нечетные выводы соединяют вместе, образуя две группы.

Сопротивление изоляции изделий измеряют путем подачи установленного испытательного напряжения:

1) между первой и второй группами выводов, соединенными с корпусом и (или) монтажной платой;

2) между второй и первой группами выводов, соединенными с корпусом и (или) монтажной платой.

Если выводы расположены в два ряда или более, необходимо образовать еще две группы выводов, чтобы измерить сопротивление изоляции между каждой парой соседних выводов.

1.2.1.3. Способ С

Сопротивление изоляции измеряют между двумя соседними разомкнутыми выводами, расположенными на наименьшем расстоянии друг от друга, и между токоведущими цепями, соединенными между собой, и корпусом, при подаче испытательного напряжения, указанного в п.1.1.2.

(Измененная редакция, Изм. N 1).

1.2.2. Подключают выводы, указанные в п.1.2.1, между которыми измеряют сопротивление изоляции, к выводам измерительного прибора.

Способ подключения должен соответствовать установленному в стандартах или технических условиях на изделия конкретных типов.

Подводящие провода должны быть экранированы, экран должен иметь защитное заземление. Измеряемое изделие помещают в специальную экранированную камеру.

1.2.3. Изоляцию выдерживают под напряжением в течение (60±5) с, после чего производят отсчитывание показаний по шкале измерительного прибора.

Если показания прибора устанавливаются за время менее (60±5) с, то время выдержки изоляции под напряжением может быть сокращено и должно соответствовать установленному в стандартах или технических условиях на изделия конкретных типов.

(Измененная редакция, Изм. N 1).

2. МЕТОД ВОЛЬТМЕТРА-АМПЕРМЕТРА

2.1. Принцип и условия измерения

2.1.1. Принцип измерения методом вольтметра-амперметра заключается в определении значения тока утечки, образующегося при приложении к изоляции испытательного напряжения.

2.2. Аппаратура

2.2.1. Схема установки для измерения сопротивления изоляции методом вольтметра — амперметра приведена на чертеже.


— амперметр; — вольтметр.

2.2.2. Для измерения токов и напряжения следует применять амперметры и вольтметры с погрешностью измерения, не превышающей ±2,5%.

Перечень приборов приведен в рекомендуемом приложении.

2.2.1, 2.2.2. (Измененная редакция, Изм. N 1).

2.2.3. Коэффициент пульсации выходного напряжения источника постоянного тока не должен превышать 0,5%.

2.2.4. Сопротивление ограничительного резистора не должно превышать 5% номинального значения измеряемого сопротивления изоляции, указанного в стандартах или технических условиях на изделия конкретных типов.

2.2.5. Сопротивление подключающего устройства должно быть не менее чем на порядок больше номинального значения измеряемого сопротивления изоляции, указанного в стандартах или технических условиях на изделия конкретных типов.

2.3. Подготовка и проведение измерений

2.3.1. Сопротивление изоляции измеряют в соответствии с требованиями пп.1.1.2 и 1.2.1.

2.3.2. К выводам и подключают выводы изделия, между которыми измеряют сопротивление изоляции.

Способ подключения выводов изделия — в соответствии с п.1.2.2.

2.3.3. По прибору устанавливают значение напряжения, указанное в стандартах или технических условиях на изделия конкретных типов в соответствии с п.1.1.2, и измеряют значение тока, протекающего через изоляцию, по прибору .

2.3.4. Отсчитывание показаний вольтметра и амперметра производят после выдержки изоляции под напряжением в соответствии с п.1.2.3.

(Измененная редакция, Изм. N 1).

2.4. Обработка результатов измерения

Сопротивление изоляции в омах рассчитывают по формуле

,

где — напряжение, приложенное к изоляции, В;

— ток через изоляцию, А.

2.5. Показатели точности измерения

2.5.1. Погрешность измерения сопротивления изоляции должна быть в интервале ±10% с установленной вероятностью 0,95.

(Измененная редакция, Изм. N 2).

ПРИЛОЖЕНИЕ


Рекомендуемое


ПЕРЕЧЕНЬ ПРИБОРОВ, ПРИМЕНЯЕМЫХ ПРИ ИЗМЕРЕНИИ
СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ

Методы измерения

Тип прибора

Метод непосредственного отсчета

Тераомметры

Е6-16

Е6-13А

Метод вольтметра — амперметра

Универсальные цифровые вольтметры — амперметры:

В7-18

В7-22А

Источники постоянного тока:

Б5-10

Б5-56

Электронный текст документа

и сверен по:

Изделия коммутационные, установочные

и соединители электрические.

Методы измерения электрических параметров:

Сб. ГОСТов. — М.: Издательство стандартов, 1985

Редакция документа с учетом

изменений и дополнений

подготовлена

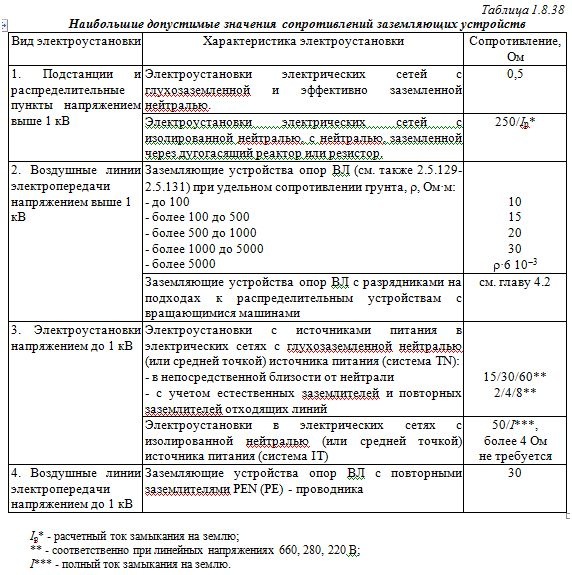

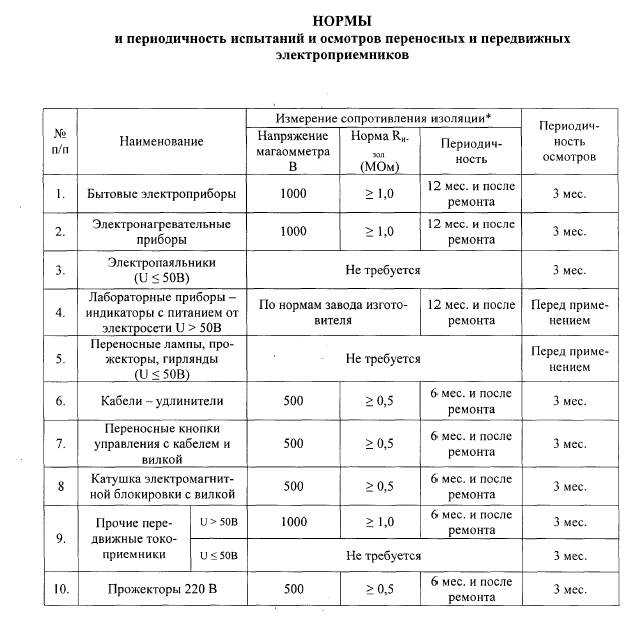

ГОСТ 3345-76. Кабели, провода и шнуры. Метод определения электрического сопротивления изоляции | Библиотека

  • 7 декабря 2006 г. в 22:39
  • 1053
  • Поделиться

  • Пожаловаться

ГОСТ 3345-76. Кабели, провода и шнуры. Метод определения электрического сопротивления изоляции

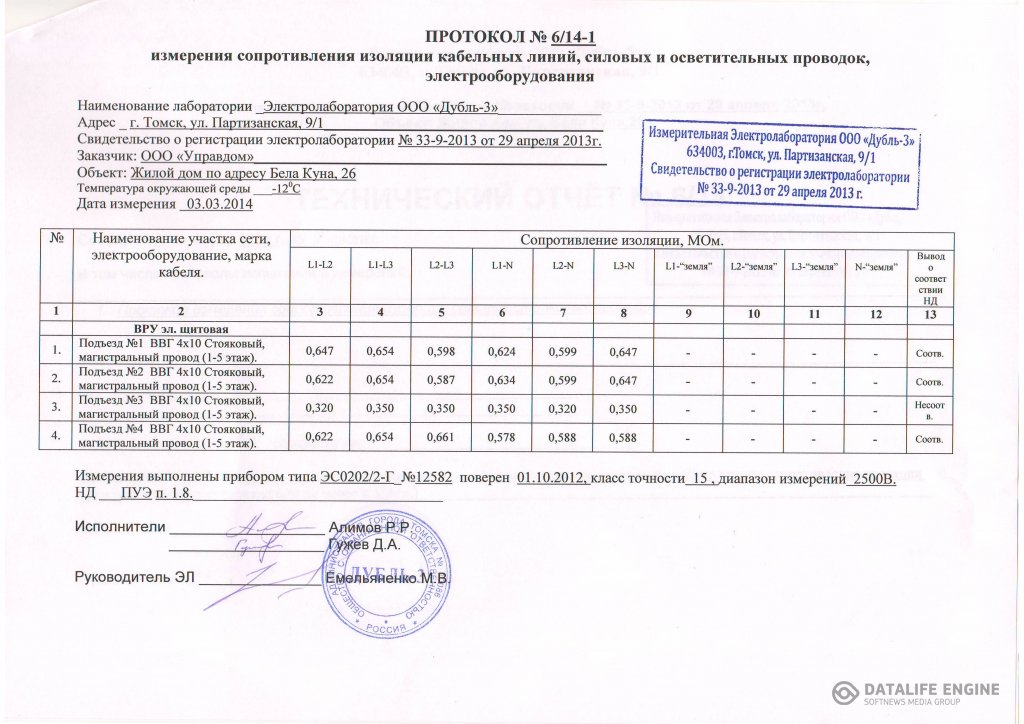

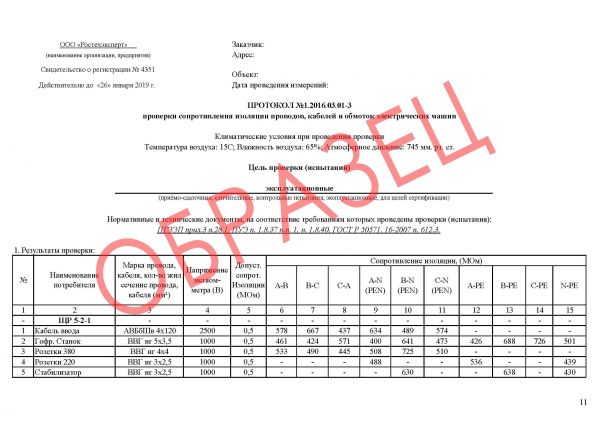

Настоящий стандарт распространяется на кабели, провода и шнуры (далее «изделия») и устанавливает метод определения электрического сопротивления изоляции их при напряжении постоянного тока.

Стандарт соответствует СТ СЭВ 2784—80, за исключением времени выдержки в воде.

1. МЕТОД ОТБОРА ОБРАЗЦОВ

1.1. Для измерения должны быть отобраны строительные длины кабелей, проводов и шнуров, намотанные на барабаны или в
бухты, или образцы длиной не менее 10 м, исключая длину концевых разделок, если в стандартах или технических условиях на кабели, провода и шнуры не оговорена другая длина. 14 Ом.

2.2. Значение электрического сопротивления изоляции соединительных проводов измерительной схемы должно превышать не менее чем в 20 раз минимально допускаемое значение электрического сопротивления изоляции испытуемого изделия.

2.3. Установка для измерений должна быть выполнена с учетом требований, относящихся к установкам напряжением до
1000 В, и должна обеспечивать безопасность проведения измерений.

3. ПОДГОТОВКА И ПРОВЕДЕНИЕ ИЗМЕРЕНИИ

3.1. В необходимых случаях перед измерением концы испытуемого изделия должны быть разделаны.

Для повышения точности измерения допускается на концевых разделках устанавливать охранное кольца, которые должны быть при измерении заземлены или присоединены к экрану измерительной схемы.

3.2. Измерение проводят в помещениях при температуре 25±10°С и относительной влажности воздуха не более 80%, если в стандартах или технических условиях на кабели, провода и шнуры не предусмотрены другие условия, или в воде.

3. 3. Измерение температуры окружающей среды проводят с погрешностью не более ±0,5°С на расстоянии не более 1 м от испытуемого изделия.

Погрешность измерения температуры воды во всем объеме должна быть не более ±2°С, если измерения проводятся, при температуре св. 20°С и не более ± ГС, если измерения проводятся при температуре 20°С.

Температура воды при измерении должна быть одинаковой во всем объеме.

3.4. Время выдержки образцов перед проведением испытаний при температуре окружающей среды должно быть не менее 1 ч, если в стандартах или технических условиях на конкретные кабельные изделия не указано другое время выдержки.

3.5. При измерении электрического сопротивления изоляции кабелей, проводов и шнуров на строительных длинах, намотанных на барабаны или в бухты, диаметры шеек барабанов или бухт должны соответствовать указанным в стандартах или технических условиях на кабели, провода и шнуры.

3.6. Если проведение измерения электрического сопротивления изоляции предусмотрено на металлическом стержне, то испытуемый образец должен быть намотан плотно прилегающими друг к другу и стержню витками с натяжением не менее 20 Н на 1 мм² номинального сечения жилы.

Диаметр стержня должен быть указан в стандартах или технических условиях на кабели, провода и шнуры.

3.7. Если измерение электрического сопротивления изоляции проводят в воде, то концы испытуемого образца должны выступать над водой не менее чем на 200 мм, в том числе длина изолированной части не менее чем на 100 мм, а длина металлической оболочки, экранов и брони — не менее чем на 50 мм.

3.8. Электрическое сопротивление изоляции отдельных жил и одножильных кабелей, проводов и шнуров должно быть измерено:

  • для изделий без металлической оболочки, экрана и брони — между токопроводящей жилой и металлическим стержнем или между жилой и водой;
  • для изделий с металлической оболочкой, экраном и броней — между токопроводящей жилой и металлической оболочкой или экраном, или брокей.

Скачать ГОСТ 3345-76

Elec.ru в любимой социальной сети Tumblr
Актуальные новости, мероприятия, публикации и обзоры в удобном формате.

Подписаться

Провода и кабели монтажные КУИН-Пу (провод)

Провода КУИН-Пу полностью соответствуют новому ГОСТ Р 53768-2010 «Провода и кабели для электрооборудования на номинальное напряжение до 450/750 В включительно. Общие технические условия», который заменил ГОСТ 6323-79 от 01.01.2011, в связи с чем провода ПВ1, ПВ2, ПВ3, ПВ4, ППВ, АПВ и АППВ по ГОСТ 6323-79 больше не могут применяться на территории Российской Федерации.

Область применения

  • осветительная сеть;
  • Монтаж электрооборудования, монтаж машин, механизмов и станков на номинальное напряжение до 450/750 В включительно переменного тока частотой до 400 Гц или постоянным напряжением до 1000 В постоянного тока монтаж.

Кабели и провода предназначены для стационарной прокладки внутренних и наружных помещений, для прокладки проводов под штукатуркой, в бетон, кирпичную кладку, воздушные пустоты строительных конструкций, а также для наземной, настенной и потолочной прокладки и прокладки в других конструкциях, некоторые из них требуют дополнительной гибкости.

Кабели и провода могут применяться во всех классах и во всех взрывоопасных зонах (по ГОСТ Р МЭК 60079-14-2008).

Кабели и провода огнестойкие могут применяться на всех электроустановках, требующих огнестойкости в соответствии с ФЗ №123 «Технический регламент о требованиях пожарной безопасности» и ГОСТ Р 53315-2009 «Кабельная продукция.

Требования пожарной безопасности». Области применения первичных проводов и кабелей с учетом их исполнения и класса пожарной безопасности приведены в таблице 5.

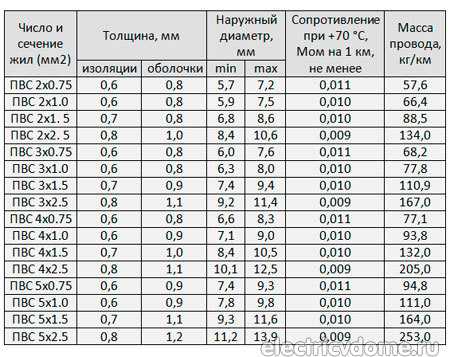

Технические характеристики

  • Провода и кабели особо гибкие. Токопроводящие жилы — медные многопроволочные 5 класса по ГОСТ 22483, гибкие жилы — 1 или 2 класса по
  • Широкий диапазон рабочих температур:
    • от -60° до +70°С для кабелей с маркировкой «ХЛ»
    • от -60° до +125°С для кабелей с маркировкой «Т»
    • от -50° до +200°С для кабелей с маркировкой «Т-Т»
    • от -50° до +70°C для других типов
  • Нижний предел температуры установки, не ниже:
    • -30°С для кабелей с маркировкой «ХЛ» или «Т»
    • -15°С для других видов проводов и кабелей
  • Исполнение Б, категория размещения 1-5 (по ГОСТ 15150). Использование проводов возможно во всех макроклиматических районах, в том числе и в тропиках.
  • «УФ» — стойкий к солнечному облучению
  • «в» — защита от влажного расширения под крышкой
  • «М» — куртка маслобензостойкая
  • Провода и кабели могут иметь:
      9Экран 0007 из медной проволоки или AlumoFlex
    • броня из стальной оцинкованной проволоки
  • Сопротивление проводников постоянному току соответствует ГОСТ 22483
  • Номинальное напряжение
    • для проводов: ~от 450/750 В до 400 Гц или -1000 В
    • для кабелей: ~300/500 В частота до 400 Гц
  • Сопротивление электрической изоляции при температуре +20°С не менее 5 МОм•км
  • Испытание напряжением по ГОСТ 23286-78:
    • Провода изолированные для передачи по категории ЭИ-2
    • провода ~2500 В 50 Гц в течение 5 мин по ЭИ-1
    • кабели ~2000 В 50 Гц в течение 5 мин по ЭИ-1
  • Огнестойкие провода и кабели сохраняют работоспособность в условиях пожара не менее 90 минут (ПО4 по ГОСТ Р 53315-2009)
  • Провода и кабели с продуктами горения малотоксичны «LTx» — имеют лучший коэффициент пожарной безопасности

Конструкция кабеля

Многожильные провода имеют плоскую форму. Электрические жилы выполнены из медной луженой «Л» и нелуженой проволоки. Сверхгибкие провода и кабели «Г» имеют жилу 5 класса по ГОСТ 22483. Классы электрических жил указаны в таблице 1. метод противопожарной защиты на данный момент.

Провода могут иметь экран из медной проволоки — индекс «Эм», луженой медной проволоки — индекс «Эл» или пленки алюминиевой фольги с медной луженой жилой — индекс «Э».

Оболочка многожильного провода заполняет промежутки между жилами, придавая ему плоскую форму. Провода могут иметь набухающий от воды элемент «в», препятствующий неуправляемому проникновению влаги под оболочку провода. Сплошные провода могут изготавливаться без оболочки (в этом случае материал оболочки указывать не обязательно). Провода могут иметь броню из стальных оцинкованных проволок марки «К». Поверх брони наложена кабельная оболочка. Изоляция и оболочка жил могут быть изготовлены из поливинилхлоридного пластиката «В», безгалогенного полимерного пластиката «П» или термоэластопласта «Т». Материалы изоляции и кожуха указаны в таблице 4, а также соответствующие им показатели пожарной безопасности. Кабели могут быть изготовлены с комбинированным сечением жил по индивидуальному заказу.

Маркировка кабеля при заказе:

КУИН-Пу х
1 2 3 4 5 6 7 8 9 10 11 12
  1. Гибкость:
    • «-» — общая гибкость
    • «Г» — дополнительная гибкость
  2. Изоляционный материал:
    • «В» — ПВХ пластикат
    • «П» — полимерные компаунды
    • «Т» — термоэластопласт
    • Показатели пожарной безопасности в зависимости от материала — см. таблицу 4
  3. Коллективный щит:
    • «-» — без коллективного экрана
    • «Э» — АлюмоФлекс
    • «Эм» — провода медные нелуженые
    • «Эл» — медные луженые провода
  4. Броня под наружную куртку:
    • «-» — без брони
    • «К» — экран из стальной оцинкованной проволоки
  5. Материал оболочки:
    • «В» — ПВХ пластикат
    • «П» — полимерные компаунды
    • «Т» — термоэластопласт
    • Показатели пожарной безопасности в зависимости от материала — см. таблицу 4
  6. Тип огнезащитного исполнения:
    • «-»
    • «нг(А)»
    • «нг(А)-LS»
    • «нг(А)-HF»
    • «нг(А)-LSLTx»
    • «нг(А)-HFLTx»
    • «нг(А)-ФР»
    • «нг(А)-FRLS»
    • «нг(А)-FRHF»
    • «нг(А)-FRLSLTx»
    • «нг(А)-FRHFLTx»
    • Тип зависит от материала оболочки и изоляции — см. таблицу 4
  7. Номер проводника:
    • «1..3» — в проводе
    • См. все комбинации в таблице 2
  8. Площадь проводника, мм²:
    • «0,5..400» — для провода
    • Полный размерный ряд описан в таблице 2.
  9. Медный проводник с оловянным покрытием:
    • «-» — жила нелуженая
    • «л» — луженая жила
  10. Наличие заземляющего и нулевого проводников *:
    • «-» — без заземляющего и нулевого проводника
    • «(PE)» — заземляющая жила
    • «(N)» — нулевой проводник (только в кабеле)
    • «(PE,N)» — заземляющая и нулевая жила (только в кабеле)
  11. Водозапорный элемент под щиток:
    • «-» — без водозапорного элемента
    • «в» — с водозапорным элементом
  12. Специальные индексы, если индексированных несколько, то указать:
    • «-» — без специального индекса
    • «ХЛ» — морозостойкое исполнение, эксплуатация при температуре от -60°С (только для исполнения «нг(А)» и материала «В»)
    • «УФ» — стойкий к солнечному излучению (только для исполнения «нг(А)-HF» или материала «Т»)
    • «Т» — термоэластопласт с повышенной термостойкостью, до +200°С (только для материала «Т»)
    • «М» — кожух маслобензостойкий (только для исполнения «нг(А)-HF» или «Т» — материал)

* для кабелей с меньшим номинальным сечением заземлителя добавляют номер и номинальное сечение заземляющей жилы Например: КУИН-КуГВВнг(А) 3х25 + 1х16(ПЭ).
В 3-, 4- и 5-жильных кабелях предполагается заземляющая жила сечением 16 мм² при площади общих жил 25 мм² и 35 мм², а заземляющая жила сечением 25 мм² принимается при площади общей жилы 50 мм².

Пример маркировки кабеля при заказе

Провод КУИН-ПуВ 1х2,5 ТУ 3551-023-76960731-2012
— Провод монтажный с одной жилой сечением 2,5 мм², с нежесткой ПВХ изоляцией, без экрана..

Таблица 1. Класс медных электрических проводников.

Номинальное сечение электрического провода, мм²

Класс медной жилы по ГОСТ 22483-77

для проводов

общие жилы

гибкие проводники

0,5

1 или 2

5

0,75 — 10

16 — 50

2

70 — 400


Таблица 2. Количество и номинальное сечение жил.

Количество проводников

Номинальное сечение проводников, мм²

для проводов

1

0,5; 0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400

2, 3

0,5; 0,75; 1,0; 1,5; 2,5; 4

4, 5


Таблица 3. Окраска изолированных жил.

Количество проводников

Окраска изолированных проводников

3

коричневый, черный, серый

коричневый, синий, желто-зеленый

4

коричневый, черный, серый, синий

коричневый, черный, серый, желто-зеленый

5

коричневый, черный, серый, синий, черный

коричневый, черный, серый, синий, желто-зеленый


Таблица 4. Показатель пожарной безопасности в зависимости от материала кожуха и утеплителя.

Материал оболочки и изоляции

Индекс пожарной безопасности

Материал оболочки и изоляции (при наличии) монтажных проводов и кабелей

В

(без индекса)

изоляция и оболочка — ПВХ компаунд

нг(А)

изоляция — ПВХ пластикат -, оболочка — ПВХ пластикат пониженной горючести

нг(А)-LS

изоляция и оболочка из ПВХ пластиката пониженной пожароопасности

нг(А)-LSLTx

Изоляция и оболочка

— ПВХ пластикат пониженной пожароопасности с малой токсичностью продуктов горения.

нг(А)-FRLS

огнестойкий; изоляция и оболочка — ПВХ пластикат пониженной пожарной опасности

нг(А)-FRLSLTx

огнестойкий; v и оболочка — ПВХ пластикат пониженной пожароопасности с малой токсичностью продуктов горения.

П

нг(А)-HF

изоляция и оболочка — безгалогенные полимерные компаунды

нг(А)-HFLTx

Изоляция и оболочка

— безгалогенные полимерные компаунды с малой токсичностью продуктов горения.

нг(А)-FRHF

огнестойкий; изоляция и оболочка — безгалогенные полимерные компаунды

нг(А)-FRHFLTx

огнестойкий; изоляция и оболочка — безгалогенные полимерные компаунды с малой токсичностью продуктов горения.

Т

нг(А)

изоляция и оболочка — термоэластопласт

нг(А)-FR

огнестойкий; изоляция и оболочка — термоэластопласт


Таблица 5. Основные предназначенные места прокладки проводов и кабелей с учетом их модификаций и класса пожарной безопасности по ГОСТ Р 53315-2009 и ГОСТ Р 53768-2010.

Модификация

Класс пожарной безопасности

Основная выделенная область

без отметок

О1.8.2.3.4

Для прокладки одиночных кабельных линий и прокладки цепей питания носовых коллекторов, расположенных в помещениях.

нг(А)

П1б.8.2.5.4

Для прокладки с учетом загрузки горючими материалами в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.

нг(А)-LS

П1б.8.2.2.2

Для пучковой прокладки кабельных линий в закрытых электроустановочных помещениях. Для электроустановок жилых и общественных зданий.

нг(А)-HF

П1б.8.1.2.1

Для кабельных линий и электроустановок при групповой или одиночной прокладке в административных помещениях, оснащенных вычислительной и микропроцессорной техникой, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях, комплексах и спортивных сооружениях.

нг(А)-LSLTx

П1б.8.2.1.2

Для электроустановок в общественных зданиях и детских дошкольных учреждениях и общеобразовательных учреждениях, специализированных домах для престарелых и инвалидов, больницах, общеобразовательных учреждениях-интернатах, спальных корпусах и детских учреждениях.

нг(А)-HFLTx

П1б.8.1.1.1

нг(А)-FRLS

П1б.7.2.2.2

Для проводки в системах противопожарной защиты и других системах, которые должны сохранять работоспособность в условиях пожара.

нг(А)-FRHF

П1б.7.1.2.1

нг(А)-FRLSLTx

П1б.7.2.1.2

Для электропроводки в системах противопожарной защиты и других системах, которые должны сохранять работоспособность в условиях пожара, в зданиях детских дошкольных и образовательных учреждений, специализированных домах для престарелых и инвалидов, больницах, интернатах, спальных корпусах и детских учреждениях.

нг(А)-FRHFLTx

П1б.7.1.1.1

ГОСТ 12119.8-98 / Ауремо

ГОСТ Р 56512-2015 ГОСТ Р ИСО 11484-2014 ГОСТ Р 55042-2012 ГОСТ Р 54487-2011 ГОСТ 18576-96 ГОСТ 21120-75 ГОСТ 20426-82 ГОСТ 28033-89 ГОСТ 12119.2-98 ГОСТ 12119.0-98 ГОСТ 12119.1-98 ГОСТ 26126-84 ГОСТ 12119.4-98 ГОСТ Р 51713-2001 ГОСТ 24507-80 ГОСТ 20415-82 ГОСТ 12119.5-98 ГОСТ 12119.7-98 ГОСТ 12119.6-98 ГОСТ 27333-87 ГОСТ 22727-88 ГОСТ 12119.3-98 ГОСТ 12119.8-98 ГОСТ Р ИСО 24497-2-2009 ГОСТ 30415-96

  • гост-121198-98.pdf (184,99 КиБ)

    ГОСТ 12119.8-98

GOST 12119.8–98

Группа B39

Межгосударственный стандарт

Электротехническая сталь

Методы определения магнитных и электрических свойств

Метод измерения отношения сопротивления изоляционного покрытия

Электрическая сталь. Методы испытаний на магнитные и электрические свойства.
Метод измерения коэффициента сопротивления изоляционного покрытия

МКС 77.040.20
АХТУ 0909

Дата введения в действие 1999−07−01

Предисловие

1 Изделия из стали из черных металлов и сплавов»

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 13 от 28 мая 1998)

За принятие проголосовали:

Наименование штата Наименование национального органа по стандартизации
Азербайджанская Республика
Азгосстандарт
Республика Армения
Армастажад
Республика Беларусь
Госстандарт Беларуси
Кыргызская Республика
Кыргызстандарт
Российская Федерация
Госстандарт России
Республика Таджикистан
Таджикистанdart
Туркменистан
Главная государственная инспекция Туркменистана
Республика Узбекистан
Стандарты
Украина
Госстандарт Украины

3 Постановление Государственного комитета Российской Федерации по стандартизации и метрологии от 8. 12.1998 Н 437 межгосударственного стандарта ГОСТ 12119.8-98 введен непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 1999 г.

4 ЗАМЕНА ГОСТ 12119-80 в разделе 7

5 ПЕРЕИЗДАНИЕ

1 Область применения

90 способ измерения коэффициента сопротивления изоляционных покрытий на электротехнической стали.

2 Ссылки на нормативы


Настоящий стандарт содержит ссылки на следующие стандарты:

ГОСТ 8711-93 Приборы аналоговые электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Специальные требования к амперметрам и вольтметрам

ГОСТ 12119.0-98 Сталь электротехническая. Методы определения магнитных и электрических свойств. Общие требования

3 Общие требования


Общие требования к методам измерений ГОСТ 12119.0.

Термины, используемые в настоящем стандарте — ГОСТ 12119.0.

4 Подготовка образцов для испытаний


Образцы, изготовленные из ленты или полос длиной от 250 до 1000 мм, шириной не менее 30 мм.

Поверхность образцов должна соответствовать требованиям материалов нормативных документов.

5 Подержанное оборудование

5.1 Установка. Схема установки представлена ​​на рисунке 1.

Рисунок 1 — Схема измерения сопротивления изоляционных покрытий

Рисунок 1 — Схема измерения сопротивления изоляционных покрытий

5.1.1 Амперметр для измерения постоянного тока должен иметь предел измерения от 10 мА до 1 А, классы точности не менее 0,2 по ГОСТ 8711 при измерении коэффициента сопротивления изоляционного покрытия менее 10 Ом·см и не менее 0,5 при большем значении коэффициента.

5.1.2 Вольтметр для измерения напряжения должен иметь предел измерения 1,0 или 1,5 В, входное сопротивление не менее 1000 Ом/В, класс точности не менее 0,5 по ГОСТ 8711.

5.1.3 Источник постоянного тока должен обеспечивать выходное напряжение 0,5 В с точностью ±0,5% при токе нагрузки до 1,0 А.

5.1.4 Устройство для плавной регулировки давления до 2 МПа, а также напряжение на образце должно быть десятью одинаковыми электродами цилиндрической формы диаметром от 10 до 40 мм, измеренными с погрешностью не более ±0,05 мм, и десятью резисторами сопротивлением (5±0,05) Ом, емкостью не менее 0,5 Вт. Электроды должны иметь отрицательный потенциал, материал с покрытием — положительный. Допускаются любые средства измерения давления, если их погрешность не превышает ±5%.

6 Подготовка пробы к измерению


Образец очищают от пыли и порошкообразных веществ и закладывают между электродами.

7 Процедуры измерения

7.1 Электроды прижимают к поверхности образца, создавая давление 2 Н/мм, устанавливают напряжение 0,5 В и измеряют силу тока, .

7.2 расположить электроды на участках образца, не подвергающихся тестированию, и повторить операции 7.1. Общее количество измерений на одной стороне образца должно быть равно десяти.

7.3 Образец двухсторонней изоляции перевернуть и повторить операцию 7.1, 7.2.

8 Правила обработки результатов измерений

8.1 Коэффициент сопротивления одностороннего покрытия, Ом/см, рассчитывают по формуле

, (1)


где — среднее арифметическое текущего результатов измерений прочность, определяемая как указано в 7.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
