Общие сведения Трансформатор силовой масляный трехфазный двухобмоточный повышающий типа ТДЦ-400000/220 У1 предназначен для работы в блоке с генераторами электростанций. Структура условного обозначения ТДЦ-400000/220 У1: Условия эксплуатации Высота установки над уровнем моря не более 1000 м.
Температура окружающего воздуха от минус 45 до 40°С.
Относительная среднегодовая влажность воздуха до 80% при
температуре 15°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей
пыли, агрессивных паров и газов в концентрациях, разрушающих металлы
и изоляцию.
Трансформатор соответствует требованиям технического задания
ИАЯК. Технические характеристики Основные параметры и технические характеристики трансформатора приведены в табл. 1. Табл. 1 Режим работы нейтрали ВН — глухое заземление. Допускается работа трансформатора с разземленной нейтралью. При этом испытательные напряжения нейтрали соответствуют ГОСТ 1516.1-76. Требования к электрической прочности изоляции — по ГОСТ 11677-85. Предельные отклонения на коэффициент трансформации, потери и ток холостого хода, потери и напряжение короткого замыкания соответствуют ГОСТ 11677-85. Допустимые нагревы и устойчивость при коротком замыкании соответствуют ГОСТ 11677-85. Нагрузочная способность определяется ГОСТ 11677-85 и ГОСТ 14209-85. Срок службы автотрансформатора — не менее 25 лет. Срок службы до первого капитального ремонта — не менее 12 лет. По требованию заказчика трансформатор выполняется с регулированием напряжения на стороне ВН ПБВ+2-2,5%, при этом режим работы нейтрали — глухое заземление.  Табл. 2 Вводы НН допускают подсоединение экранированных токопроводов (по требованию заказчика). Бак трансформатора прямоугольный колокольного типа с нижним разъемом. Система охлаждения трансформатора вида ДЦ. Она состоит из восьми охладителей (один резервный), шкафа автоматического управления, адсорбционных и пластинчатых фильтров. Охладители навешиваются на бак и могут демонтироваться без слива масла из бака трансформатора. Охлаждающие устройства комплектуются бессальниковыми электронасосами и тихоходными вентиляторами. Трансформатор заливается маслом ГК по ТУ 101.1025-85. Трансформатор комплектуется следующей измерительной, контрольной и сигнальной аппаратурой: трансформаторами тока, манометрическими сигнализирующими термометрами, стрелочным маслоуказателем, предохранительными клапанами, отсечным клапаном, газовым реле, шкафами автоматического управления системой охлаждения, манометрами для контроля работы насосов.  Центр комплектации «СпецТехноРесурс» |
Генераторный трансформатор 1150 кВ | Разработка и освоение трансформаторов на напряжение 1150 кВ
Електроенергетика мережi, обладнання
- Деталі
- Категорія: Практика
- трансформатор
- розробки
Зміст статті
- Разработка и освоение трансформаторов на напряжение 1150 кВ
- Генераторный трансформатор 1150 кВ
- Изоляция
- Электромагнитные вопросы
- Особенности конструкции и технологии изготовления
- Применение высокотемпературной изоляции
- Арамидные изоляционные материалы (бумага, картон)
- Эффект повышения температуры
Сторінка 2 із 8
В связи с намечаемым строительством Экибастузской ГРЭС-3 была поставлена задача создания однофазного генераторного трансформатора 1150/20 кВ мощность 417 MB-А для выдачи мощности от 1енера-тора непосредственно в сеть 1150 кВ.
Для принятой конструктивной схемы трансформатора с одноконцентрической обмоткой ВН наибольшую проблему представляло обеспечить электрическую прочность изоляции вдоль обмотки ВН. Решение этой проблемы, было осуществлено путем снижения по сравнению с автотрансформаторами испытательных напряжений на базе применения ограничителей перенапряжений ОПН-1150 с уровнем ограничения внутренних напряжений — 1,6 c7(h. Даже для сниженных уровней испытательных напряжений средние напряженности вдоль обмотки при воздействии испытательных напряжений в трансформаторах 1150 кВ по сравнению с генераторными трансформаторами 750 кВ оказались выше на 11—43 %, рабочие напряженности выше в 1,5 раза.
В 1986 г. первый трансформатор 417 MB • А, 1150/20 кВ был изготовлен и успешно испытан. Основные характеристики приведены в таблице 2. Трансформатор был установлен в опытную эксплуатацию на стенде в г. Тольятти. Однако из-за отсутствия источников финансирования опытная эксплуатации в 1969 году была прекращена. Ввиду отсутствия заказов трансформаторы 417 MB-А, 1150/500 кВ больше не изготавливались.
Таблица 2. Технические характеристики генераторного трансформатора 417 MB*А, 1150/20 кВ
Номинальная мощность, MB-А |
|
Номинальные напряжения |
|
ВН | 1200/73 |
НН | 20 |
Напряжение КЗ, % | 15 |
Потери холостого хода, кВт | 350 |
Потери короткого замыкания, | 817 |
кВт |
|
Суммарные потери, кВт | 1167 |
Полная масса, т | 417 |
Разработка трансформаторов сверхвысокого напряжения помимо роста рабочих напряженностей связаны как с увеличением испытательных напряжений так и мощности трансформаторов (в 2— 2,5 раза).
При этом собранный трансформатор должен вписываться в строго ограниченные пределы железнодорожного габарита. В связи с этим их создание сопровождается повышением электрических и электромагнитных нагрузок в элементах конструкции. Поэтому при разработке трансформаторов на новый класс напряжения потребовалось проведение большого объема специальных исследований, позволяющих совершенствовать конструкцию, технологию изготовления, методы расчета, нормы и методы испытаний. Так как технико-экономические характеристики трансформаторов в значительной степени определяются размерами изоляции вопросам ее совершенствования уделялось наибольшее внимание.
- Попередня
- Наступна
- Попередня
- Наступна
Трансформатори
Близьки публікації
- Подано перші інтелектуальні трансформатори Ganz Transformers
- Успішно розроблено трансформатор 750 кВ на натуральному ефірі FR3
- Cargill представляє нову діелектричну рідину для трансформаторів на основі ріпаку
- Теплопроводность обмоток и охлаждение трансформаторов малой мощности
- Теплопередача в трансформаторах и вязкостные свойства масел
Copyright © 2007 — 2023 Електроенергетика При цитуванні — посилання є обов`язковим (в інтернеті — активне гіперпосилання).
Наверх
8+Часто задаваемые вопросы О генераторе Трансформатор
Электрораспределительная сеть зависит от множества компонентов, обеспечивающих электроэнергию для населения. От электрогенераторов до ваших домов электричество претерпевает ряд «преобразований», чтобы обеспечить эффективное распределение. Это преобразование электричества является основной ролью трансформатора.
Повышая напряжение, мы позволяем электричеству перемещаться на большие расстояния.
Между тем, благодаря понижению уровня электроэнергии, высокое напряжение от линий электропередачи становится доступным для широкой публики. Таково значение трансформаторов в электросети.
В этой статье речь пойдет о трансформаторе, лежащем в основе производства электроэнергии, генераторном трансформаторе.
Теперь, если вы ищете трансформаторы для генераторов или аналогичные электрические продукты, вам следует проверить Daelim Belefic. Jiangsu Daelim Electric Co. Ltd является надежным производителем электрооборудования с более чем 15-летней безупречной репутацией.
Daelim предлагает широкий выбор электротехнической продукции, включая генераторы и силовые компоненты.
Компания предлагает высококачественную продукцию и обеспечивает соответствие стандартам ANSI, IEEE, CSA и IEC.
Почему стоит выбрать Daelim в качестве поставщика трансформаторов для генераторов?
Ищете проверенного и надежного производителя генераторных трансформаторов? Не ищите ничего, кроме Дэлима Белефика.
Имея многолетний опыт работы в отрасли, компания Daelim Belefic зарекомендовала себя как ведущий производитель высококачественных генераторных трансформаторов, отвечающих особым требованиям электростанций по всему миру. Наша приверженность качеству и удовлетворенности клиентов отражается во всех аспектах нашей деятельности, от проектирования и разработки до производства и испытаний.
Наши генераторные трансформаторы изготовлены в соответствии с высочайшими отраслевыми стандартами, в том числе в соответствии с IEC 60076 и другими международными стандартами.
Это гарантирует, что наша продукция безопасна, надежна и стабильно работает в течение всего срока службы, сводя к минимуму риск простоя и повышая производительность.
В Daelim Belefic мы применяем клиентоориентированный подход ко всему, что мы делаем. Мы тесно сотрудничаем с нашими клиентами, чтобы понять их конкретные потребности и предоставить индивидуальные решения, отвечающие их уникальным требованиям. Мы предлагаем трансформаторы различных размеров, спецификаций и конфигураций, а наша команда экспертов всегда готова предоставить рекомендации и поддержку на протяжении всего процесса.
В дополнение к нашей приверженности качеству и удовлетворенности клиентов, мы также уделяем приоритетное внимание устойчивости и экологической ответственности в нашей деятельности. Наши трансформаторы спроектированы так, чтобы быть энергоэффективными, снижать потребление энергии и сводить к минимуму воздействие на окружающую среду.
Выбирая Daelim Belefic в качестве производителя трансформаторов для генераторов, вы можете быть уверены, что работаете с партнером, который ставит ваши потребности на первое место.
Свяжитесь с нами сегодня, чтобы узнать больше о наших продуктах и услугах и узнать, как мы можем помочь вашей электростанции работать более безопасно, эффективно и результативно.
Вот некоторые другие статьи, которые могут вам понравиться:
Выбор и расчет мощности трансформаторов, используемых на подстанциях— Силовой трансформатор в проекте строительства наземного нефтяного месторождения является силовым ядром всего проекта. Если вы выбираете силовые трансформаторы для нефтяных месторождений, по какому принципу вы выбираете? Как проверить?
IEC 60076-24:2020— Спецификация силовых распределительных трансформаторов с регулированием напряжения (VRDT) .
Меры профилактики отключения трехстороннего выключателя главного трансформатора 110 кВ — Причины и меры предосторожности при отключении трехстороннего выключателя главного трансформатора на центральной подстанции 110 кВ.
— Посредством статистического анализа рабочих характеристик, таких как потери холостого хода, потери нагрузки и уровень шума некоторых распределительных трансформаторов, мы можем понять статус-кво высоковольтного Распределение трансформаторной промышленности с одной стороны, а также сравнение и анализ статистических результатов с соответствующими стандартами.
Что такое генераторные трансформаторы?
Трансформатор генератора является наиболее важным трансформатором на электростанции и соединяет выход генератора с сетью.
Мы оцениваем их в зависимости от того, какую мощность они могут нести для системы такого размера.
Эта машина напрямую преобразует генерируемую электроэнергию в более высокое напряжение, что упрощает ее распределение.
Таким образом, по этой причине генераторные трансформаторы в основном являются повышающими трансформаторами и трансформаторы масляные .
Маслонаполненное охлаждение необходимо для более эффективной работы с грузами.
Это охлаждение необходимо, так как трансформаторы генератора могут иметь ненормальные уровни мощности и работать почти на 100% мощности.
Трансформатор генератора также следует размещать в зоне повышенного риска с системой противопожарной защиты, как и другие маслонаполненные трансформаторы.
Защиту блока трансформатора генератора мы обсудим в последней части этой статьи.
Для того чтобы этот трансформатор выдерживал ненормальные условия, связанные с тепловыми и механическими нагрузками, необходимо учитывать особые конструктивные особенности.
Трансформатор генератора Трансформатор генератора — это тип трансформатора, который специально разработан для повышения выходного напряжения генератора до уровня, необходимого для передачи на большие расстояния. Это важный компонент электростанций, особенно тех, которые вырабатывают электроэнергию с помощью крупных генераторов.
Трансформатор генератора принимает выходное напряжение генератора, которое обычно находится в диапазоне 10–30 кВ, и повышает его до уровня, подходящего для передачи на большие расстояния, обычно в диапазоне 100–800 кВ.
Генераторные трансформаторы доступны в различных размерах и конфигурациях, в зависимости от конкретных требований электростанции. Как правило, они отличаются высокой надежностью и долговечностью, поскольку являются критически важными компонентами процесса производства электроэнергии. Генераторные трансформаторы также подчиняются строгим нормам и стандартам, которые обеспечивают их безопасность и производительность.
Ultimate Трансформатор на 500 кВА с монтажом на подушке НаправляющаяКаковы технические характеристики и требования к трансформатору генератора?
Трансформатор генератора — это виртуальное устройство, которое может быть однофазным или трехфазным в зависимости от технических характеристик устройства.
Этот трансформатор должен выдерживать экстремальные температуры без ухудшения характеристик, поскольку он подвергается постоянной эксплуатации на уровне требуемой мощности.
Большие современные генераторы часто рассчитаны на работу при напряжении от 11 до 30 кВ. В идеале разработчик генератора хочет ограничить ток статора для достижения желаемой выходной мощности.
Генерация обычно не располагается вблизи центров нагрузки для экономичной передачи.
Трансформатор повышает выходное напряжение до напряжения своих распределительных линий, чтобы снизить нагрузку на генераторы.
В настоящее время электростанции проектируются по блочному принципу, а это означает, что каждый генератор будет иметь свой повышающий трансформатор .
Это эффективный способ надежного производства электроэнергии для сети.
Для требований к производительности производители должны соблюдать следующие отраслевые стандарты:
Трансформаторы генератора должны иметь коэффициент мощности не менее 0,85 с отставанием или 0,95 с опережением.
Между тем, для половины его максимальной мощности необходимо опережение по коэффициенту мощности 0,7.Требуется высоковольтное напряжение 400 кВ или выше. Точно так же ожидается, что ток НН также будет высоким. Например, порог тока около 20 000 ампер для трансформатора мощностью 800 МВА, 23,5 кВ.
Для эффективной системы импеданс должен быть ниже. Около 16% обычно указывается в широком диапазоне рейтингов. Кроме того, вы должны свести к минимуму изменения положения ответвления, чтобы упростить конструкцию и эксплуатацию системы.
Конструкция с низкими потерями и плотностью потока.
Уровень шума должен быть минимальным.
Устройство РПН, как правило, необходимо для изменения напряжения и коэффициента мощности генератора в системе высокого напряжения. Как правило, низковольтное напряжение остается в пределах +/- 5% под управлением авторегулятора генератора.
Между тем, для половины его максимальной мощности необходимо опережение по коэффициенту мощности 0,7. Следует также отметить, что в отношении некоторых коммунальных услуг преобладает другое мнение.
См., переключатели ответвлений под нагрузкой могут вызвать ненадежность в областях с наивысшим приоритетом доступности и коэффициентом загрузки.
Эти спецификации и требования к трансформатору генератора — это лишь некоторые из тех, которые вы должны проверить, прежде чем заключать сделку.
Для получения наилучших и проверенных результатов производительности вы можете проконсультироваться с вашим надежным производителем трансформаторов, таким как Daelim.
От них вы получите помощь профессионалов, которые являются экспертами в этой области.
Трансформатор 2000 кВА для фермы майнинга биткойнов (Пошаговое руководство)Что такое защита генераторных трансформаторов?
Генераторные трансформаторы предъявляют высокие требования к производительности, что может привести к перегрузке машины.
Таким образом, отказ машины всегда является частью рассмотрения и часто готовится с соблюдением мер предосторожности.
Для этой части, перечисленные ниже, являются общими блоками защиты генераторных трансформаторов:
Изоляция и управление блоком
Крайне важно, чтобы все генераторы, трансформаторы, линии электропередачи и распределительные фидеры были защищены от коротких замыканий с точки зрения электробезопасности.
Таким образом, в электротехнической практике принято изолировать наиболее важные устройства, такие как трансформатор генератора.
В самом простом случае предохранитель обнаруживает неисправность, перегорая и, таким образом, изолируя линию.
Этот принцип применим и к более сложным системам.
Например, профессионалы используют микропроцессорные реле для обнаружения неисправности и определения того, какие выключатели необходимо активировать.
Одним из типов этой сложной конструкции является Диспетчерское управление и сбор данных или SCADA.
Данная конфигурация системы позволяет дистанционно или автоматически управлять компонентами, задействованными в системе.
Защита от замыканий на землю
Такие устройства, как система ограниченной защиты от замыканий на землю (REFP), защищают от замыканий на землю.
За счет размыкания цепи, когда ток короткого замыкания достигает порогового значения, предотвращается повреждение нижестоящего оборудования.
Специалисты используют определенные устройства для ограничения электрического тока в случае замыкания на землю. Среди них реле замыкания на землю, прерыватель цепи замыкания на землю и автоматический выключатель утечки на землю.
Реле максимального тока
Другой метод заключается в применении реле максимального тока, чтобы гарантировать, что короткое замыкание не повлияет на ваш трансформатор.
Специалисты устанавливают реле мгновенного действия, и это предотвращает срабатывание тока при возникновении вторичного короткого замыкания.
Дифференциальная защита
Дифференциальная защита — это тип защиты устройства, который контролирует дифференциальный ток на наличие неисправностей. Это потому, что входной и выходной токи никогда не равны.
Поскольку ток в обмотках становится неравным, он возбуждает рабочую катушку.
После этого он подает напряжение на нагрузку, чтобы сбалансировать ее.
По мере совершенствования технологии специалисты разрабатывают все больше и больше функций безопасности для трансформаторов.
Эти схемы защиты блоков жизненно важны для обеспечения максимальной надежности и безопасности ваших трансформаторов.
Всегда спрашивайте, какие варианты лучше всего подходят для вашего случая, когда консультируетесь с производителем.
Как Установить распределительный трансформатор ?Конструкция трансформатора генератора
Важно отметить, что конструкция трансформатора и компоновка станции могут различаться.
У проектировщиков электрооборудования есть ряд различных соображений, влияющих на конфигурацию.
Поэтому обязательно проконсультируйтесь со специалистом по установке.
Тем не менее, несмотря на распространенность вариаций, проверенные конфигурации по-прежнему широко распространены в отрасли.
Например, зарегистрированный проект генераторов мощностью 660 МВт мощностью 800 МВА, объединенных с 3 однофазными блоками.
Также бывают случаи, когда распределительное устройство предназначено для автоматического отключения от сети и повторного подключения к генератору.
Эта конструкция предотвращает перегрузку по мощности, вызванную реакцией электрической компании на аварию генератора.
Как выбрать Применение промышленного трансформатора для химического завода?Что такое Step-Up против. Отказ от производства и распределения электроэнергии?
Генераторные трансформаторы обычно повышающие трансформаторы , так как им необходимо повышать напряжение из соображений эффективности.
Однако на станциях также иногда используются понижающие трансформаторы для питания компонентов генератора.
По идее, понижающие трансформаторы могут быть задействованы в выходном потоке генератора.
Между тем, для регулирования мощности необходимы повышающие трансформаторы.
Технически мы классифицируем генераторные трансформаторы как силовые трансформаторы.
Ожидается, что эти типы будут работать при более высокой грузоподъемности, примерно от 0,85 до 0,95 коэффициент мощности.
Кроме того, они подвергаются постоянной нагрузке и могут столкнуться с периодическими перегрузками, на которые они должны быть рассчитаны.
Силовые трансформаторы — это трансформаторы, обычно используемые для выработки электроэнергии на подстанциях и аналогичных объектах.
В то же время вариант с понижением более заметен, так как распределительные трансформаторы преобразуют токи высокого напряжения в полезные значения.
Они являются конечными воротами электричества до того, как обычные домохозяйства смогут пользоваться электричеством.
В отличие от силовых трансформаторов, они могут иметь коэффициент мощности ниже 0,75 и выдерживать значительно меньшие нагрузки.
Трансформатор 4000 кВА Для фермы майнинга биткойновВ чем разница между генератором и трансформатором?
Хотя оба устройства работают по принципу электромагнитной индукции, их функции отличаются друг от друга.
Генератор механический, а трансформатор статический.
Генератор преобразует механическую энергию в электричество, а трансформатор просто преобразует электрическое напряжение.
Генератор состоит из вращающегося проводника в магнитном поле, индуцирующего ЭДС.
Между тем, трансформатор включает переменный ток в одном проводе, который изменяет магнитное поле и индуцирует ЭДС в другом проводе.
Трансформаторы генератора Трансформатор генератора — это тип трансформатора, который используется для подключения генератора к электросети. Соединение между генератором и трансформатором включает в себя конфигурацию повышающего трансформатора, которая используется для увеличения выходного электрического напряжения генератора до уровня, который может передаваться на большие расстояния через энергосистему.
Трансформатор генератора подключается к генератору на выходных клеммах, а другой конец трансформатора подключается к электросети.
Соединение между генератором и трансформатором должно быть тщательно спроектировано и сконструировано таким образом, чтобы электрическая мощность генератора соответствовала входным требованиям трансформатора. Это включает в себя согласование напряжения, тока и частоты генератора с техническими характеристиками трансформатора. Соединение также должно быть спроектировано так, чтобы обеспечить необходимый уровень электрической изоляции и защиты генератора и электросети.
В некоторых случаях генератор может быть подключен непосредственно к электросети без использования генераторного трансформатора. Как правило, это возможно только для небольших генераторов, расположенных близко к электросети и производящих низкое выходное напряжение. Для более крупных генераторов или генераторов, расположенных дальше от электросети, обычно требуется генераторный трансформатор для повышения выходного электрического напряжения и обеспечения его передачи на большие расстояния.
Генератор — это устройство, которое преобразует механическую энергию в электрическую, а трансформатор — это устройство, которое передает электрическую энергию из одной цепи в другую посредством электромагнитной индукции.
Генераторы производят электрическую энергию путем вращения катушки с проводом в магнитном поле, а трансформаторы передают электрическую энергию между двумя или более цепями посредством электромагнитной индукции.
Генераторы обычно работают при более высоком напряжении и вырабатывают электроэнергию, в то время как трансформаторы обычно работают при более низком напряжении и передают электроэнергию от одной цепи к другой.
На электростанции генераторы используются для производства электроэнергии, которая затем передается через трансформаторы для изменения напряжения до уровня, подходящего для распределения в домах и на предприятиях.
Решение для основного силового трансформатора для угольной шахтыНужен ли генератору трансформатор?
Генераторы используют различные номинальные напряжения для производства электроэнергии.
С трансформатором вы можете использовать максимальное напряжение генератора и получить больше от этой мощности.
трансформатор мини-подстанции , все, что вам нужно знатьМогут ли трансформаторы генерировать энергию?
Нет. Трансформаторы не могут генерировать энергию. Они просто преобразуют напряжение в нужный номинал.
«Выработка» энергии — это работа трансформаторов.
По поводу генераторных трансформаторов и сопутствующих услуг обязательно проконсультируйтесь с Daelim.
У Daelim есть все, что касается электротехнической продукции и решений.
Daelim — ваш партнер в области передовых инноваций и технологий в области электротехники.
Ultimate Распределительный трансформатор для руководстваКакова функция трансформатора генератора на электростанции?
Повышающий трансформатор генератора Трансформатор генератора на электростанции является важным компонентом, который обеспечивает передачу электроэнергии, вырабатываемой генератором, в энергосистему.
Его основная функция заключается в повышении напряжения электричества, вырабатываемого генератором, до уровня, подходящего для передачи на большие расстояния.
Электроэнергия, вырабатываемая генератором, производится при низком напряжении, обычно от 11 кВ до 22 кВ. Трансформатор генератора повышает это напряжение до уровня, подходящего для передачи на большие расстояния, который обычно составляет 220 кВ или выше. Это высокое напряжение необходимо для минимизации потерь энергии при передаче на большие расстояния.
Трансформатор генератора также помогает поддерживать стабильность и надежность энергосистемы, обеспечивая регулирование напряжения, компенсацию реактивной мощности и защиту от сбоев. Кроме того, он изолирует генератор от электросети, что помогает предотвратить влияние на генератор любых электрических помех или сбоев, которые могут возникнуть в сети.
Таким образом, основной функцией трансформатора генератора на электростанции является повышение напряжения электроэнергии, вырабатываемой генератором, до уровня, подходящего для передачи на большие расстояния, при сохранении стабильности и надежности энергосистемы.

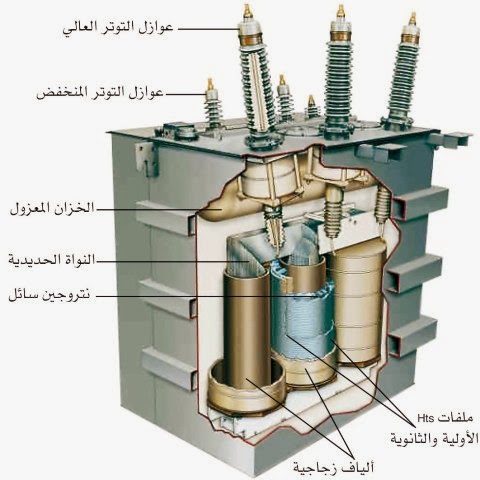

Из каких частей состоит трансформатор генератора?
Трансформатор генератора состоит из нескольких важных частей, которые обеспечивают его правильную работу. Вот некоторые ключевые детали:
Сердечник: Сердечник трансформатора состоит из ламинированных стальных листов, которые сложены вместе, образуя замкнутую магнитную цепь. Он предназначен для минимизации потерь энергии из-за гистерезиса и вихревых токов.
Обмотки: Обмотки представляют собой витки изолированного провода, намотанные на сердечник. Они несут электрический ток и отвечают за повышение или понижение напряжения.
Втулки: Втулки используются для соединения обмоток с внешним миром. Обычно они изготавливаются из фарфора или полимера и предназначены для изоляции электрического соединения.
Переключатель ответвлений: Переключатель ответвлений используется для регулировки выходного напряжения трансформатора.
Он позволяет трансформатору компенсировать колебания напряжения в электрической сети.
Система охлаждения: Система охлаждения используется для отвода избыточного тепла, выделяемого трансформатором. Обычно это делается с использованием масляного или водяного охлаждения.
Система управления и защиты: Система управления и защиты отвечает за контроль трансформатора и его защиту от перегрузок, коротких замыканий и других электрических неисправностей.
Каждая из этих частей имеет решающее значение для правильного функционирования трансформатора генератора, и они должны быть спроектированы и изготовлены в соответствии с самыми высокими стандартами для обеспечения надежности и безопасности трансформатора.
Как я могу уменьшить потери в распределительном трансформаторе ?Какова векторная группа трансформатора генератора?
Группа векторов трансформатора генератора относится к фазовому сдвигу и относительной полярности между первичной и вторичной обмотками трансформатора.
Он представлен набором букв, описывающих фазовый угол и тип соединения обмотки. Группа векторов важна для правильного подключения трансформатора к энергосистеме, так как обеспечивает синфазность напряжений и токов друг с другом. Распространенной векторной группой для генераторных трансформаторов является YNd11, что означает, что первичная обмотка соединена по схеме «звезда» (Y), вторичная обмотка подключена по схеме «треугольник» (D), и между ними имеется фазовый сдвиг 11,6 градусов. .
Каковы технические характеристики трансформатора генератора?
Понижающий трансформатор генератораГенераторные трансформаторы являются важными компонентами электростанций, и их технические характеристики тщательно разработаны для обеспечения надежной и эффективной работы. Вот некоторые общие спецификации для генераторных трансформаторов:
Коэффициент напряжения: Определяет соотношение между стороной высокого напряжения (подключенной к генератору) и стороной низкого напряжения (подключенной к сети).
Номинальная мощность: Указывает максимальную мощность, которую может выдержать трансформатор. Обычно измеряется в мегавольт-амперах (МВА).
Полное сопротивление: Определяет внутреннее сопротивление трансформатора и используется для расчета падения напряжения в условиях нагрузки.
Частота: Определяет рабочую частоту трансформатора. В большинстве электростанций частота составляет 60 Гц.
Класс изоляции: определяет уровень изоляции, обеспечиваемый для обмоток трансформатора. Класс изоляции зависит от рабочего напряжения и среды, в которой установлен трансформатор.
Способ охлаждения: Указывает способ охлаждения трансформатора. Двумя наиболее распространенными методами являются воздушное охлаждение и водяное охлаждение.
Эффективность: Определяет эффективность трансформатора, которая представляет собой отношение выходной мощности к входной мощности.
Стандарты: здесь указаны применимые стандарты, которым должен соответствовать трансформатор, например ANSI, IEC или IEEE.
Характеристики генераторного трансформатора зависят от конкретных требований электростанции и генератора, к которому он подключен. Чтобы обеспечить надежную и эффективную работу электростанции, важно выбрать трансформатор, который тщательно спроектирован и соответствует этим спецификациям.
В чем разница между изолирующим трансформатором и автотрансформатором ?Что такое конфигурация повышающего трансформатора генератора?
Повышающий трансформатор генератора (GSU) — это специальный тип трансформатора, используемый на электростанциях для повышения напряжения электроэнергии, вырабатываемой генератором, перед ее подачей в систему передачи. Конфигурация трансформатора GSU предназначена для согласования электрических характеристик генератора и системы передачи.
В типичной конфигурации GSU трансформатор подключается к выходу генератора и повышает напряжение до уровня, требуемого системой передачи.
Трансформатор может также включать в себя другие компоненты, такие как переключатели ответвлений для регулировки уровня напряжения и системы охлаждения для управления теплом, выделяемым трансформатором.
Конфигурация трансформатора GSU зависит от множества факторов, включая номинальную мощность генератора, уровень напряжения системы передачи и тип электрического соединения, используемого между генератором и трансформатором. Правильная конструкция и конфигурация трансформатора GSU имеют решающее значение для обеспечения надежной и эффективной работы электростанции.
Полное руководство по Трансформатор 1000 кВАЧто такое защита трансформатора генератора?
Защита трансформатора генератора относится к мерам, принимаемым для предотвращения повреждения или отказа трансформатора из-за различных электрических неисправностей или отклонений в энергосистеме. Система защиты предназначена для обнаружения и локализации неисправностей, которые могут повредить трансформатор генератора или вызвать отключение электроэнергии.
Существуют различные типы схем защиты, используемые для генераторных трансформаторов, включая дифференциальную защиту, защиту от перегрузки по току, защиту от перенапряжения и защиту от понижения частоты. Схема защиты обычно определяется на основе конструкции трансформатора, его применения и размеров.
Дифференциальная защита является наиболее часто используемой схемой защиты трансформаторов генераторов. Он работает путем измерения тока, протекающего через первичную и вторичную обмотки трансформатора, и их сравнения. Любая разница в токе между двумя обмотками указывает на неисправность и вызывает срабатывание системы защиты для отключения трансформатора.
Защита от перегрузки по току используется для обнаружения и изоляции неисправностей, вызванных чрезмерным протеканием тока в трансформаторе. Защита от перенапряжения предназначена для защиты трансформатора от скачков напряжения, вызванных ударами молнии или коммутационными операциями в энергосистеме. Защита от понижения частоты используется для обнаружения отклонений частоты, которые могут привести к повреждению трансформатора.
Надлежащая защита трансформатора генератора имеет решающее значение для обеспечения безопасной и надежной работы энергосистемы.
Лучший Крипто-майнинговая ферма Руководство — Блок питания для майнинга биткойновКак я могу заказать детали трансформатора генератора?
Повышающий трансформатор генератораЧтобы заказать детали трансформатора генератора, выполните следующие действия:
Определите, какие детали вам нужны: Прежде чем заказывать детали трансформатора генератора, вам необходимо определить, какие детали вам нужны. Сюда могут входить такие компоненты, как втулки, переключатели ответвлений, системы охлаждения и многое другое.
Найдите поставщика с хорошей репутацией: После того, как вы определили, какие детали вам нужны, вы можете приступить к поиску поставщика с хорошей репутацией. Ищите поставщиков, которые специализируются на деталях трансформаторов генераторов и имеют хорошую репутацию в отрасли.
Вы также можете проверить обзоры и рейтинги в Интернете, чтобы помочь вам принять обоснованное решение.
Предоставьте необходимую информацию: При заказе деталей трансформатора генератора вам необходимо будет предоставить поставщику необходимую информацию, такую как марка и модель вашего трансформатора, конкретные детали, которые вам нужны, и любые другие соответствующие сведения.
Подтверждение ценообразования и доставки: После предоставления необходимой информации подтвердите ценообразование и сроки поставки у поставщика. Обязательно узнайте о применимых гарантиях, правилах возврата или обмена.
Разместите заказ: Если вас устраивают цены и сроки доставки, вы можете разместить заказ у поставщика. Обязательно предоставьте любые дополнительные сведения или инструкции, чтобы убедиться, что вы получаете правильные детали.
Получение и установка деталей: После доставки деталей осмотрите их на наличие повреждений или дефектов. Установите детали в соответствии с инструкциями производителя или при необходимости обратитесь к специалисту.
В целом, заказ деталей трансформатора генератора требует тщательного исследования, обмена информацией и внимания к деталям, чтобы гарантировать, что вы получите высококачественные компоненты, отвечающие вашим конкретным потребностям.
Какова функция Сердечник трансформатора ？Все, что вы должны знатьТяжелая работа электростанции
Что такое трансформатор генератора?
Генератор Step-Up Transformer Вики расскажет вам больше об этом трансформаторе. Поэтому, если коротко, генераторы преобразуют электрическую энергию в механическую. Трансформатор — единственная деталь, которая заставляет генератор работать. Он берет мощность от исходящих проводов и преобразует ее во вращающиеся магнитные поля.
Эти поля заставляют магнитное поле достигать своего максимального потенциала и вращают турбину генератора для производства механической энергии.
Вы узнаете о различных процессах выработки электроэнергии на электростанции, паровой турбине и паровом котле.
Паровая турбина обеспечивает основную энергию для привода генератора.
Паровые котлы используются для отвода тепла от воды и передачи его в баки холодной воды. Генераторы начинают работать, когда этот процесс завершен.
На электростанции вырабатывается большая часть энергии, производимой энергетической компанией. Электричество проходит через процесс наслоения, прежде чем вы сможете использовать его в домах и на предприятиях. Он начинается как природный газ, который затем смешивается с другими химическими веществами, такими как уголь и нефть. Завод использует пар для производства энергии, которая затем преобразуется в электричество с помощью турбин.
Что означает Step-Up в трансформаторе?
В трансформаторе входная мощность со стороны питания используется для повышения напряжения от источника питания или источника более низкого напряжения. Потребляемая мощность через трансформатор часто представляет собой мощность переменного тока.
Вторичная обмотка трансформатора называется выходной обмоткой.
Он подключен к нагрузке, которая может быть прибором или приспособлением.
Кроме того, повышающий трансформатор представляет собой электрическое устройство, которое изменяет напряжение источника питания, питающего его, с помощью повышающего коэффициента, что означает, что он может выдерживать большее количество напряжения до насыщения.
Этот термин используется в бытовой электротехнике для обозначения предохранителей, автоматических выключателей или аналогичных устройств для защиты от перегрузки по току.
Обычно повышающий трансформатор представляет собой устройство, используемое для повышения напряжения переменного тока. Он делает это, используя вращающиеся электрические проводники или магниты, контактирующие друг с другом, или иногда используя коммутатор.
Получите последнюю версию
каталога трансформаторов Daelim сейчасЧто такое генераторный повышающий трансформатор?
Повышающий трансформатор генератора (GSU) — это тип силового трансформатора, используемый на электростанциях для повышения напряжения электроэнергии, вырабатываемой генератором, чтобы ее можно было передавать на большие расстояния.
Трансформатор GSU обычно располагается на электростанции и повышает напряжение от выходного напряжения генератора до уровня напряжения передачи.
Трансформатор GSU работает, получая электрическую мощность от генератора и повышая его напряжение посредством процесса электромагнитной индукции. Трансформатор состоит из двух катушек, первичной и вторичной, которые намотаны на магнитопровод. Когда переменный ток проходит через первичную катушку, он генерирует магнитное поле, которое, в свою очередь, индуцирует напряжение во вторичной катушке. Регулируя количество витков в первичной и вторичной обмотках, трансформатор может повышать или понижать уровень напряжения.
В системе производства электроэнергии трансформатор GSU играет решающую роль в обеспечении того, чтобы электроэнергия, вырабатываемая генератором, могла передаваться на большие расстояния для удовлетворения потребностей потребителей. Повышая напряжение электричества, трансформатор GSU уменьшает величину тока, необходимого для передачи мощности, что, в свою очередь, снижает потери, связанные с передачей электроэнергии.
Это важно, поскольку чем длиннее линия электропередачи, тем выше потери, что может привести к уменьшению количества электроэнергии, которая может быть доставлена конечному потребителю.
В целом, трансформатор GSU является важным компонентом в процессе производства и передачи электроэнергии. Он играет важную роль в обеспечении того, чтобы электроэнергия, вырабатываемая электростанцией, могла эффективно и действенно передаваться для удовлетворения потребностей потребителей.
Повышающие и понижающие генераторные трансформаторы
Не все трансформаторные системы созданы одинаковыми, и вам нужно узнать разницу, прежде чем отправиться за покупками. Разница заключается в том, как движется электричество: понижающий генератор перемещает энергию от более высокого напряжения к более низкому.
Для сравнения, повышающие трансформаторы перемещают мощность от более низкого напряжения к более высокому.
силовые трансформаторы для нефтяных месторождений
Повышающие трансформаторы генерируют более высокое напряжение на первичной обмотке.
Напротив, понижающие трансформаторы генерируют более низкое напряжение на первичной обмотке и уменьшают его для вторичной и третичной обмоток.
В результате понижающие трансформаторы используются для приложений, требующих большой мощности и небольших размеров.
Кроме того, повышающие и понижающие трансформаторы могут быть настроены для выработки определенного напряжения, чтобы выходное напряжение больше подходило для данного приложения. Чтобы использовать повышающий трансформатор, входное напряжение должно быть выше, чем выходное напряжение.
Повышающий и понижающий генераторные трансформаторы преобразуют входное напряжение 120 В переменного тока в выходное напряжение постоянного тока 12 В. Другими словами, он берет 12 вольт от источника питания и преобразует их в 120 вольт. Это точное напряжение делает эти устройства очень полезными во многих приложениях, особенно в электронике.
Обратите внимание, что повышающие трансформаторы, как правило, дороже, чем понижающие.
Тем не менее, они допускают более высокие уровни мощности. Если вы хотите работать с очень высокими уровнями мощности, вам лучше всего подойдет повышающий трансформатор.
Повышающий трансформатор
Повышающий трансформатор — это простой и экономичный способ повышения напряжения в системе распределения электроэнергии. . Трансформатору требуется всего несколько линий электропередач, и его можно установить за считанные минуты без каких-либо модификаций. Повышающие трансформаторы помогают повысить надежность и безопасность распределительной системы.
Обычно повышающий трансформатор представляет собой тип трансформатора, который объединяет мощность для производства переменного тока (AC) во вторичной обмотке. Первичная катушка состоит из стального сердечника, а вторичная состоит из двух обмоток. Одна обмотка подключена к линии питания, а другая обмотка подключена к нагрузке.
Впервые вы можете обеспечить энергией весь дом с помощью одного устройства. С Step-Up Transformer вам больше никогда не придется беспокоиться о мертвых розетках.
Повышающий трансформаторПолное руководство по трехфазным распределительным трансформаторам
Предположим, питание ИБП на вашем предприятии прерывается во время отключения электроэнергии или продолжительного отключения электроэнергии. В этом случае этот трансформатор гарантирует, что ваши приборы будут продолжать работать.
В отличие от стандартных трансформаторов, повышающий трансформатор имеет уникальную конструкцию, позволяющую занимать меньше места и иметь более низкий профиль. Это означает, что он поместится в более узких местах, где другие трансформаторы не могут.
Он также позволяет увеличить запас мощности и увеличить мощность. Повышающий трансформатор можно настроить в соответствии с вашими конкретными потребностями.
2021 Ultimate Распределительные трансформаторы РуководствоПонижающий трансформатор
Понижающий трансформатор является одним из самых важных в электрических системах питания.
Обычно он преобразует электричество высокого напряжения (HVAC) в более низкое напряжение (LVAC), которое можно использовать в коммерческих, жилых или промышленных целях.
Трансформатор снижает напряжение, понижая его до тех пор, пока оно не достигнет желаемого конечного значения.
Кроме того, это силовое электронное устройство преобразует трехфазный переменный ток в напряжение постоянного тока. Он популярен из-за сложности своей инженерной конструкции, что делает его подходящим для мощных приложений, таких как электродвигатели и промышленное оборудование.
Понижающий трансформаторТрехфазный распределительный трансформатор сухого типа с эпоксидной смолой
Наконец, понижающий трансформатор будет вашим лучшим вариантом, если вы ищете стабильное напряжение. Этот тип трансформатора используется в домах, на предприятиях и в промышленности.
По сравнению с блоком питания переменного тока этот трансформатор обеспечивает постоянное необходимое напряжение без колебаний резерва, которые часто возникают при использовании блока питания переменного тока.
Повышающий трансформатор генератора: полное определение
Повышающий трансформатор генератора — это инструмент, который позволяет электростанции производить электроэнергию из возобновляемых источников.
Он вырабатывает электроэнергию из непостоянных источников, таких как ветер и солнечная энергия, которые могут поставлять часть энергии, необходимой для электростанции. Этот тип оборудования очень эффективен для стабилизации сети и включения в сеть большего количества возобновляемых источников энергии.
Кроме того, повышающий трансформатор генератора представляет собой электрическое устройство, которое увеличивает подачу электроэнергии постоянного тока (DC) за счет замены нескольких низковольтных источников питания переменного тока (AC).
Это делается путем подключения выхода постоянного тока высокого напряжения к одной или нескольким входным цепям переменного тока низкого напряжения для увеличения напряжения на источнике питания.
Генератор Повышающий трансформатор является источником энергии для промышленности и дома. Он обеспечивает надежную, чистую и стабильную электроэнергию за долю стоимости традиционных генераторов с эффективным использованием топлива.
Этот тип генератора может обеспечить управление с самым низким уровнем выбросов, что также поможет защитить окружающую среду за счет уменьшения загрязнения.
Наконец, помните, что повышающий трансформатор для генератора — это универсальное и экономичное решение мощностью 50 кВА, которое можно применять во многих отраслях промышленности и дома. Независимо от того, хотите ли вы повысить надежность своей организации или расширить возможности своего дома, наши решения повысят вашу производительность и качество жизни.
2021 Ultimate Сухой трансформатор с литой изоляцией GuideЧто приводит к выходу из строя повышающих трансформаторов генератора?
Повышающие трансформаторы для генераторов Иногда генераторы могут выйти из строя по разным причинам.
В неблагоприятных условиях ваш генератор часто выходит из строя, например, в местах с высокой влажностью или рядом с чем-то, что создает большое количество электромагнитных помех. Существуют и другие возможные причины этого типа неисправности.
Причина выхода из строя повышающего трансформатора генератора обычно связана с пожаром, повреждением водой, перегрузкой или просто прекращением работы энергетической компанией. Чтобы избежать этих проблем в будущем, убедитесь, что у вас есть системный контрольный список с задачами профилактического обслуживания для вашего повышающего трансформатора генератора.
При выходе из строя первое, что нужно сделать, это проверить предохранитель. Если предохранитель перегорел, его необходимо заменить. Как только это будет сделано, вы можете проверить свой автоматический выключатель. Если нет питания, необходимо заменить автоматический выключатель.
После замены автоматического выключателя убедитесь, что вы проверили трансформатор с помощью вольтметра или простого мультиметра, прежде чем подключать его снова.
Повышающий трансформатор генератора: защита и управление все оборудование подключено. Этот тип защиты повышающего трансформатора генератора называется тепловым реле перегрузки и предназначен для обеспечения надлежащего напряжения в линии независимо от рабочей температуры. 9№ 0003
Повышающий трансформатор генератора — последнее дополнение к нашему ассортименту трансформаторов переменного и постоянного тока.
Этот новый трансформатор имеет высокоэффективную конструкцию, которая обеспечивает более высокое регулирование напряжения, лучший коэффициент мощности и более интеллектуальное распределение нагрузки для повышения эффективности и качества электроэнергии. Он также оснащен усовершенствованным защитным устройством, которое может выявлять неисправности и предотвращать возникновение опасной ситуации.
Кроме того, работа трансформатора без защиты может привести к его перегреву и повреждению.
Когда достигается тепловая постоянная времени трансформатора, реле размыкает цепь и прерывает ток нагрузки. Обмотка остынет, восстановив таким образом свое нормальное рабочее состояние.
Электрический полюсный трансформатор | Однофазный трансформатор
Тепловое реле перегрузки — обычное защитное устройство, используемое в силовых трансформаторах и другом электрическом оборудовании. Его основная функция заключается в защите трансформатора от перегрева. Имитируя температуру обмоток трансформатора, он защищает трансформатор от тепловых перегрузок.
2021 Ultimate Таблица трехфазного трансформатора РуководствоЗащита от замыканий на землю
Реле ограниченной защиты от замыканий на землю спроектировано так, чтобы выдерживать переходные токи замыкания на землю, что означает, что оно будет работать, даже если силовой трансформатор работает несимметрично. Вы можете использовать его где угодно, так как его входные и выходные клеммы адаптированы для любой электрической системы.
Без реле ограниченной защиты от замыканий на землю схема защиты не обнаружит замыкание и не отключит питание трансформатора. Реле подключено по замкнутому пути. Он не срабатывает даже при наличии несимметричного синфазного тока на силовом трансформаторе.
Защита от замыкания на землю повышающего трансформатора генератораКроме того, реле ограниченной защиты от замыканий на землю является инструментом для защиты распределительных линий от прямых ударов молнии. Он предназначен для работы в неизолированных проводниках. Этот прибор будет реагировать только в том случае, если разница тока короткого замыкания составляет 120 % или более на любой из фаз силового трансформатора.
2021 Ultimate Различный Типы трансформаторов РуководствоАвтоматический выключатель
Автоматические выключатели чаще всего используются с электродвигателями и генераторами. Они защищают груз, предотвращая повреждение оборудования и окружающей среды.
Автоматический выключатель автоматически срабатывает при слишком высоком токе или при перегреве. Механизм автоматически сбрасывается, когда ток снова становится безопасным.
Кроме того, они действуют как самовосстанавливающиеся предохранители, которые автоматически приводят в действие электрические переключатели для предотвращения перегрузки или короткого замыкания электрических цепей. Эти устройства предназначены для отключения автоматического выключателя, если он обнаруживает ненормальный ток, напряжение или импульс.
Автоматический выключатель повышающего трансформатора генератора Как выбрать силовой трансформатор из Китая?Если происходит что-либо из этого, автоматический выключатель срабатывает, и питание отключается.
Схема безопасности станции
Схема безопасности генераторной повышающей трансформаторной станции Схема безопасности станции относится к расположению электрических цепей и аппаратуры на печатной плате.
В него входят такие элементы, как автоматические выключатели, предохранители и розетки.
Схема безопасности станции важна, поскольку она обеспечивает безопасное использование электрических цепей и аппаратуры. По этой причине дизайн должен быть как функциональным, так и эстетически привлекательным.
Кроме того, схема безопасности станции преобразует электрическую распределительную сеть (распределение электроэнергии по географическому району) в безопасную и надежную систему. Это позволяет передавать энергию от зон производства, передачи и распределения к домохозяйствам и предприятиям с минимальными потерями или перебоями в подаче.
Все, что вам нужно знать о Производители трансформаторов в 2022 годуРеле максимального тока
Реле максимального тока — это устройства, используемые для защиты больших электрических цепей.
Это устройство используется с конца 1800-х годов и продолжает оставаться важнейшим компонентом современных электрических систем.
Проще говоря, реле максимального тока — это устройство, предназначенное для прерывания тока в его источнике до того, как это может привести к повреждению или разрушению оборудования или приборов.
Кроме того, это устройство защищает провода и оборудование в вашем доме или офисе от перегрузки, перенапряжения и короткого замыкания. Они используют мощность тока системы для отключения любой неисправности, поэтому никакие другие части вашей электрической системы не будут повреждены.
2021 Ultimate Трансформатор 33 кВ GuideКонтроль напряжения и производительности
Вы должны установить три важных элемента управления для обеспечения правильного функционирования трансформатора:0003Напряжение
Производительность
Частота
Напряжение регулируется переключателем или потенциометром и может регулироваться вручную, а производительность и частота управляются микроконтроллером.
Эти элементы управления гарантируют, что трансформатор будет работать так, как хотелось бы, в течение многих лет.
Контроль напряжения и производительности гарантирует, что трансформатор будет работать так, как нужно. Без этих элементов управления ваш трансформатор может работать неправильно. Разработчик трансформатора устанавливает эти элементы управления, чтобы обеспечить его функциональность.
2021 Ultimate
Трансформатор 400 кВ РуководствоПовышающий трансформатор генератора: установка и конфигурация
Наладочный трансформаторКонфигурация и настройка повышающего трансформатора генератора — это процесс, позволяющий создать источник электроэнергии от стандартного напряжения коммунальной сети. Этот процесс не для всех. Это необходимо, если вы хотите генерировать электроэнергию на месте, например, если ваш дом находится вне сети.
Повышающие трансформаторы генератора могут быть сконфигурированы по-разному в зависимости от конкретных требований системы производства электроэнергии.
Тремя наиболее распространенными конфигурациями являются двухобмоточная конфигурация, трехобмоточная конфигурация и конфигурация с автотрансформатором.
Использование повышающих трансформаторов может быть затруднено, но важно отметить, что этот процесс достаточно прост. Вы должны убедиться, что ваш источник питания совместим с этим трансформатором, и что вы устанавливаете правильный размер кабеля.
Кроме того, убедитесь, что вы проверили оба этих компонента перед началом установки.
Оптимальная конфигурация повышающего трансформатора генератора зависит от размера вашей станции. Как правило, вам нужно установить повышающий трансформатор, который соответствует напряжению вашего источника питания и выходному напряжению, как это определено потребностями вашего объекта.
Выбор распределительного трансформатора для офисного здания
Так как трансформатор представляет собой сложное устройство, профессионалы-электрики всегда будут лучшими при принятии решений по выбору лучших трансформаторов для индивидуального использования.
Есть также много различных трансформаторов, доступных на выбор, поэтому вам решать, какой трансформатор лучше всего подходит для ваших нужд.
Двухобмоточная конфигурация
Это самая простая и наиболее часто используемая конфигурация трансформатора GSU. В этой конфигурации первичная обмотка подключена к генератору, а вторичная обмотка подключена к линии передачи. Напряжение повышается от уровня напряжения генератора до требуемого уровня напряжения передачи.
Конфигурация с тремя обмотками
Эта конфигурация используется, когда к одному трансформатору подключено несколько генераторов. В этой конфигурации первичная обмотка подключена к генераторам, а две вторичные обмотки подключены к линиям передачи. Эта конфигурация обеспечивает большую гибкость энергосистемы, поскольку каждый генератор может быть подключен к отдельной линии электропередачи.
Конфигурация с автотрансформатором
В этой конфигурации первичная обмотка и вторичная обмотка соединены вместе в ряд катушек, и напряжение увеличивается или уменьшается в зависимости от количества используемых катушек.
Эта конфигурация используется, когда не требуется большого изменения напряжения, и она более эффективна, чем двухобмоточная конфигурация.
Выбор подходящей конфигурации трансформатора GSU зависит от конкретных требований энергосистемы и нагрузки. Выбранная конфигурация должна гарантировать, что трансформатор может работать с требуемыми уровнями напряжения и тока, а также обеспечивать надежность и эффективность.
2022 Ultimate Трансформатор 11 кВ GuideСпецификации повышающего трансформатора генератора
Генераторы являются важными компонентами системы генерации энергии (Generators Step-Up Transformers). Технические характеристики трансформатора GSU имеют решающее значение для обеспечения безопасного и эффективного производства электроэнергии. Вот некоторые основные характеристики трансформаторов GSU:
Номинальная мощность: Номинальная мощность трансформатора GSU — это максимальная мощность, которую он может выдержать.
Обычно она измеряется в мегавольт-амперах (МВА) или гигаваттах (ГВт).
Номинальное напряжение: Номинальное напряжение трансформатора GSU — это максимальное напряжение, которое он может выдержать. Обычно измеряется в киловольтах (кВ) или мегавольтах (МВ).
Номинальная частота: Номинальная частота трансформатора GSU — это рабочая частота системы. В большинстве стран стандартная частота составляет 50 Гц или 60 Гц.
Полное сопротивление: Полное сопротивление трансформатора GSU — это полное сопротивление, которое он оказывает потоку переменного тока. Обычно измеряется в процентах или омах.
Класс изоляции: Класс изоляции трансформатора GSU — это уровень изоляции, который он обеспечивает системе. Обычно он подразделяется на класс A, класс B, класс F, класс H и класс R.
Метод охлаждения: Метод охлаждения трансформатора GSU — это метод, используемый для отвода тепла, выделяемого во время работы. Существует два типа методов охлаждения: жидкостное охлаждение и воздушное охлаждение.
Векторная группа: Векторная группа трансформатора GSU представляет собой расположение фаз первичной и вторичной обмотки. Обычно он представлен рядом букв, таких как YNd1, YNd11, Dyn5 или Dyn11.
Необходимо убедиться, что характеристики трансформатора GSU соответствуют требованиям системы производства электроэнергии. Несоответствие любой из спецификаций может привести к сбою системы, простою или угрозе безопасности.
Почему генераторные трансформаторы совершенствуются?
Трансформаторы GSU являются источником жизненной силы энергосистемы, поэтому их конструкция должна быть максимально надежной и долговечной. Они также должны иметь хорошую способность рассеивания тепла, чтобы защитить их от разрушения при чрезмерных температурах или высоком напряжении.
Они также могут предлагать другие функции, такие как резервные системы управления, автоматизированные системы мониторинга и контроля.
Ultimate Трансформатор 132 кВ РуководствоКак подобрать генератор для трансформатора?
Например, предположим, что вы хотите рассчитать мощность необходимого вам генератора.
В этом случае вы можете использовать следующую формулу: Вт x Вольт = Ампер. Итак, если вы хотите узнать, сколько ампер потребуется вашему генератору, умножьте свои ватты на напряжение вашего источника питания.
Когда дело доходит до выбора трансформатора повышающего генератора (GSU), необходимо учитывать несколько факторов, чтобы обеспечить его надлежащее согласование с генератором, который он будет обслуживать. Вот некоторые ключевые факторы, о которых следует помнить:
Выходная мощность генератора. Наиболее важным фактором, который следует учитывать, является номинальная выходная мощность генератора. Трансформатор GSU должен быть рассчитан на полную мощность генератора без превышения его мощности.
Требования к напряжению: Другим важным фактором являются требования к напряжению сети, к которой будет подключен генератор. Трансформатор GSU должен быть рассчитан на соответствие уровню напряжения сети.
Конфигурация фаз: необходимо учитывать конфигурацию фаз генератора, будь то однофазный или трехфазный, и трансформатор GSU должен быть соответствующим образом сконфигурирован, чтобы соответствовать ей.
Ток короткого замыкания: Трансформатор должен быть рассчитан на то, чтобы выдерживать потенциальный ток короткого замыкания, который может возникнуть в системе. Это включает в себя как ток короткого замыкания генератора, так и ток короткого замыкания сети.
Окружающие условия: При выборе правильного метода охлаждения трансформатора необходимо учитывать температуру окружающей среды и высоту над уровнем моря в месте установки.
Расширение в будущем: всегда разумно учитывать возможность расширения в будущем и потребность в дополнительных генераторах. Это может потребовать более крупного трансформатора, чем потребовалось бы для первоначальной установки.
После учета этих факторов размер трансформатора GSU можно рассчитать на основе выходной мощности генератора. Как правило, трансформатор имеет такой размер, чтобы его мощность была немного выше, чем выходная мощность генератора, чтобы учесть любые будущие расширения или изменения в системе.
Важно обеспечить правильный размер трансформатора GSU для обеспечения безопасного и эффективного производства и передачи электроэнергии.
Неверный размер может привести к сбоям в работе системы, что может привести к дорогостоящему простою и ремонту.
Как трансформатор «преобразует» электричество?
Трансформаторы получают энергию высокого напряжения от электростанции и преобразуют ее, чтобы вы могли использовать ее для машин. Они сделаны из витков проволоки, содержащей медь, железо или другие металлы, которые постоянно меняют форму, чтобы сопротивляться потоку электричества.
Трансформеры существуют с 1800-х годов и с тех пор являются неотъемлемой частью повседневной жизни людей.
Ultimate 20 МВА трансформатор GuideПонижающий трансформатор генератора против повышающего трансформатора генератора
уровень, который может быть распределен потребителям, тогда как повышающий трансформатор генератора используется для повышения напряжения, вырабатываемого электростанцией, до более высокого уровня, чтобы его можно было передавать на большие расстояния с меньшими потерями энергии.
Основные различия между повышающими и понижающими трансформаторами заключаются в их конфигурации и технических характеристиках. В то время как повышающие трансформаторы обычно имеют более высокие номинальные мощность, напряжение и частоту, понижающие трансформаторы предназначены для приложений с более низким напряжением и обычно имеют более низкие номинальные мощности. Повышающие трансформаторы также обычно имеют более высокий импеданс и предназначены для обработки большей энергии, в то время как понижающие трансформаторы имеют более низкий импеданс и рассчитаны на меньшую нагрузку.
Решение об использовании повышающего трансформатора зависит от расстояния, на которое должна быть передана мощность, и объема передаваемой мощности. Когда мощность необходимо передавать на большие расстояния, можно использовать повышающий трансформатор для увеличения напряжения, чтобы уменьшить потери энергии при передаче. Это связано с тем, что чем выше напряжение, тем меньше ток, необходимый для передачи того же количества энергии.
Когда мощность необходимо распределить на более короткое расстояние до потребителей, можно использовать понижающий трансформатор для снижения напряжения до более безопасного и удобного уровня.
Как правило, повышающие трансформаторы используются для передачи электроэнергии на большие расстояния, а понижающие трансформаторы используются для местного распределения электроэнергии потребителям. Выбор трансформатора зависит от конкретного применения и требуемых уровней напряжения для системы.
Заключительные мысли
Генераторный повышающий трансформатор — единственный в своем роде продукт на рынке. Это устройство может питать водяные насосы, поднимать воду к деревьям или производить электричество. Помните, что никогда не оставляйте этот продукт без присмотра и не прикасайтесь к проводным соединениям, когда он подключен к сети.
Кроме того, повышающий трансформатор генератора — это устройство, которое можно легко установить в любом месте. Он обеспечивает вас энергией, необходимой для вашего дома, офиса или собственности.
