Генератор сигналов высокочастотный Г4-116

ПлохоNot so pooraveragegoodvery good

Голосов: 3

Описание

Генератор сигналов высокочастотный Г4-116 предназначен для регулировки и ремонта аппаратуры связи, которая работает в дециметровом (ДМВ) и метровом (МВ) диапазоне частот. Он используется для измерения параметров приёмников: телевизионных, вещательных, связных. Генератор может быть использован в качестве гетеродина. Применяется в лабораториях и мастерских.

Устройство и работа

Генератор сигналов Г4-116 производится в металлическом прямоугольном корпусе настольного исполнения. На его передней панели размещены все органы управления

• переключатели частотных поддиапазонов, типа модуляции;
• регулятор величины модуляции;
• коаксиальные разъёмы для подключения внешних источников электрических колебаний и отвода генерируемых;
• сетевой тумблер;
• выходной аттенюатор и регулятор амплитуды сигнала;
• шкала установки частоты,
• зажим заземления.

Для улучшения охлаждения схемы генератора во время работы в корпусе имеются вентиляционные отверстия.

Характеристики

Технические характеристики

Питание		220 В, 50/60 Гц; 115 В, 400 Гц
Потребляемая мощность		60 Вт
Рабочий диапазон		4 ÷ 300 МГц
Число поддиапазонов		6
Погрешность установки частоты		1 %
Выходное напряжение	калиброванное	0,5 ÷ 0,5 10 -6 В (на согласованной нагрузке 50 Ом)
	некалиброванное	0,1 В
Погрешность аттенюатора		±1 дБ
Волновое сопротивление прибора		50 Ом, 75 Ом (с переходником)
АМ	диапазон	0 ÷ 100 % (дискретность 10 дБ)
	модулирующая частота	50 Гц ÷ 60 кГц (внешняя), 1000 Гц (внутренняя)
	коэффициент гармоник	3 ÷ 5 %
ЧМ	модулирующая частота	30 Гц ÷ 60 кГц (внешняя), 1000 Гц (внутренняя
	девиация	50 Гц ÷ 100 кГц (погрешность установки до 10 % на частоте 100 кГц)
	коэффициент гармоник	3 ÷ 5 %
Модуляция телевизионным сигналом	частота модулирующего сигнала	1000 Гц (внутренняя), 50 ÷ 6,5 106 Гц
	неравномерность частотной характеристики	±1 дБ
	погрешность опорного напряжения	±1,5 дБ
Время непрерывной работы		8 ч
Условия эксплуатации	температура	+5 ÷ +40 ˚С
	влажность	до 95 % при +30 ˚С
Ресурс		7 лет
Габариты		360х190х355 мм
Масса		13,5 кг

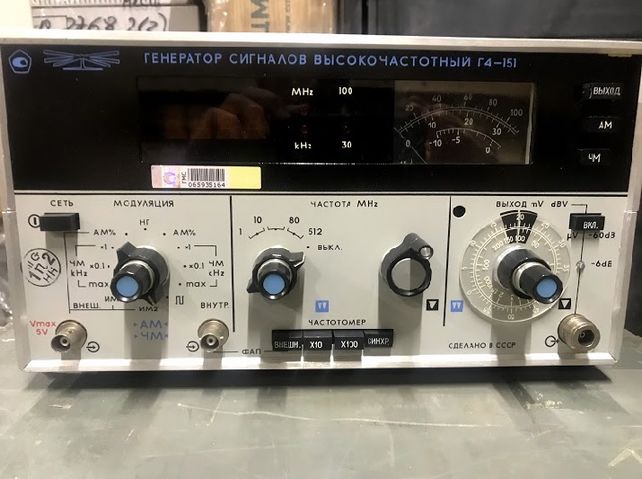

Генератор сигналов высокочастотный Г4-151

Срок доставки:

5 — 15 дней

Цена:

По запросу

Генератор сигналов высокочастотный Г4-151 предназначен для проверки и настройки различных радиоприемных устройств, работающих в режимах немодулированных колебаний (НК), амплитудной (AM), частотной (ЧМ) и импульсной (ИМ) модуляций, а также комбинированных модуляций амплитудно-частотной и импульсно-частотной.

Генератор рассчитан для работы в лабораториях, цехах и ремонтных мастерских, в том числе и подвижных. Прибор широко применяется при разработке, производстве, эксплуатации и ремонте средств связи, имеет низкий уровень амплитудных и фазовых шумов вблизи несущей.

Технические характеристики

Параметры	Значения
Диапазон частот	1…512 МГц
Дискретность в диапазоне частот	0,1…1 кГц
Погрешность установки частоты в режиме СИНХР	±1*10-5 fн
Нестабильность частоты за 15 мин после 1 часа самопрогрева в режиме СИНХР	±1*10-5 fн
Пределы изменения выходного напряжения	1*10-7…1В
Погрешность установки опорного значения выходного сигнала 0,1 В	±1 дБ
Погрешность установки ослабления	±1 дБ
Паразитная AM в полосе 0,3. ..3,4 кГц (в режиме НК)	0,1 %
Паразитная ЧМ в полосе 0,3…3,4 кГц (в режиме НК)	(1*10-7 fн+5) Гц
Нестабильность выхода за 15 минут после 1 часа самопрогрева	±1 дБ
Пределы регулировки коэффициента АМ	0…90 %
Погрешность установки коэффициента АМ	5…10 %
Диапазон частот внешнего модулирующего сигнала	30…60000Гц
Пределы изменения девиации частоты в диапазоне 10…512 МГц	1…100 кГц
Погрешность установки девиации частоты	10 %
длительность импульсов	0,3…1000 мкс
частота следования	0,05…10 к Гц
ослабление сигнала в паузе	-40…-80 дБ
амплитуда импульсов	не более 5В
Коэффициет гармоник огибающей в диапазоне модулирующих частот 0,05…20 кГц	3 %
Коэффициет гармоник огибающей при девиации 50. ..100кГц	3 %
при девиации 50 кГц	не более 0,5 %
на частоте 10,7 МГц	не более 1 %
Внутренняя модуляция МЕАНДР	1 кГц
Сопротивление нагрузки	50 Ом
Интервал рабочих температур	-10…500С
от сети 50 Гц	220 В ±10%
от сети 400 Гц	115 В ±5%
Потребляемая мощность	80 В*А
Габаритные размеры	320х175х330
Масса	13 кг
Время непрерывной работы	16 ч
Средняя наработка на отказ	5000 ч
Технический ресурс	10000 ч
Средний срок службы	15 лет

Генератор сигналов

| Tektronix

Что такое генератор сигналов?

Генераторы сигналов Tektronix охватывают широкий спектр приложений от воспроизведения сигналов датчиков до создания высокоскоростных последовательных данных или радиочастотных сигналов с применением цифровой модуляции. Каждый универсальный генератор сигналов может создавать практически неограниченное количество сигналов — аналоговых или цифровых, идеальных или искаженных, стандартных или пользовательских. От единственного в мире прямого синтеза сигналов высокоскоростных последовательных данных для упрощения тестирования приемника до самого универсального в мире генератора сигналов произвольной формы для общих сигналов возбуждения и гибких генераторов РЧ-сигналов для аналоговых и цифровых приложений — у Tektronix есть генератор сигналов для решения любых задач по отладке. .

Типы генераторов сигналов

Генераторы сигналов произвольной формы

Генераторы сигналов произвольной формы Tektronix обеспечивают точное воспроизведение стандартных сигналов, возможности сигналов произвольной формы и искажений сигнала.

Генераторы сигналов произвольной формы

Генерация сигналов сложной формы с наилучшей общей точностью сигнала, глубиной памяти и частотой дискретизации.

Сравнение технических характеристик генераторов ВЧ-сигналов, функциональных генераторов и генераторов сигналов произвольной формы

	Модель	Каналы	Разрешение по вертикали	Полоса пропускания	Частота	Частота дискретизации	Длина записи	Цена по прейскуранту
	TSG4102A Генератор радиочастотных сигналов	1	—	400 МГц	2 ГГц	—	—	Настройка и предложение
	ТСГ4104А Генератор радиочастотных сигналов	1	—	400 МГц	4 ГГц	—	—	Настройка и предложение
	TSG4106A Генератор радиочастотных сигналов	1	—	400 МГц	6 ГГц	—	—	Настройка и предложение
	Генератор сигналов произвольной формы серии AFG31000	1-2	14 бит	от 25 МГц до 250 МГц	от 25 МГц до 250 МГц	250 Мвыб/с — 2 Гвыб/с	16 млн отсчетов/канал	2700 долларов США Настройка и расчет стоимости
	AFG1022 генератор произвольных функций	2	14 бит	25 МГц	от 1 мкГц до 25 МГц	125 Мвыб/с	8к очков	1120 долларов США Настройка и расчет стоимости
	AFG1062 генератор произвольных функций	2	14 бит	60 МГц	от 1 мкГц до 60 МГц	300 Мвыб/с	1 млн баллов	1520 долларов США Настройка и расчет стоимости
	Генератор произвольных функций AFG2000	1	14 бит	20 МГц	20 МГц	250 Мвыб/с	128 тыс. точек	2550 долл. США Настройка и расчет стоимости
	3390 Генератор сигналов произвольной формы	1	14 бит	50 МГц	от 1 мкГц до 50 МГц	125 Мвыб/с	256 тыс. точек	Настройка и предложение
	AWG5202 Генератор сигналов произвольной формы	2	16 бит	2 ГГц (при -3 дБ x)	Прямой выход постоянного тока: 1,5 Вp-p Diff Прямой выход переменного тока: от -17 до -5 дБм, несимметричный, полоса пропускания от 10 МГц до 2 ГГц (стандарт) Amp Выход переменного тока: от -85 до +10 дБм, несимметричный, полоса пропускания от 10 МГц до 2 ГГц (опция)	1,5 Квыб/с – 10 Гвыб/с (4 ГГц)	—	Настройка и предложение
	AWG5204 Генератор сигналов произвольной формы	4	16 бит	2 ГГц (при -3 дБ x)	Прямой выход постоянного тока: 1,5 Вp-p Diff Прямой выход переменного тока: от -17 до -5 дБм, несимметричный, полоса пропускания от 10 МГц до 2 ГГц (стандарт) Amp Выход переменного тока: от -85 до +10 дБм, несимметричный, полоса пропускания от 10 МГц до 2 ГГц (опция)	—	—	Настройка и расчет
	AWG5208 Генератор сигналов произвольной формы	8	16 бит	2 ГГц (при -3 дБ x)	Прямой выход постоянного тока: 1,5 Вp-p Diff Прямой выход переменного тока: от -17 до -5 дБм, несимметричный, полоса пропускания от 10 МГц до 2 ГГц (стандарт) Amp Выход переменного тока: от -85 до +10 дБм, несимметричный, полоса пропускания от 10 МГц до 2 ГГц (опция)	—	—	Настройка и предложение
	AWG70002B Генератор сигналов произвольной формы	2	8, 9 или 10 бит	До 13,5 ГГц	10 ГГц	25 Гвыб/с	2 GS, 16 GS (дополнительно)	Настройка и предложение
	AWG70001B Генератор сигналов произвольной формы	1	8, 9 или 10 бит	До 15 ГГц	20 ГГц	50 Гвыб/с	2 GS, 32 GS (дополнительно)	Настройка и предложение

Часто задаваемые вопросы о генераторе сигналов

Для чего используется генератор сигналов?

Генератор сигналов — это аналоговое или цифровое устройство, которое инженеры используют для создания электронных сигналов и отправки их на тестируемое устройство (ИУ) при тестировании схем. Существует несколько различных типов генераторов сигналов, включая генераторы РЧ-сигналов, генераторы функций, генераторы сигналов произвольной формы и векторные генераторы сигналов.

Как работает генератор сигналов?

Генератор сигналов создает формы сигналов напряжения с заданной частотой и подает их на тестируемое устройство (ИУ). Используя переднюю панель инструмента, оператор может легко установить и отрегулировать наиболее важные параметры сигнала, такие как скорость воспроизведения, амплитуда и смещение, или добавить основные искажения или модуляцию.

В чем разница между генераторами сигналов и генераторами функций?

Генератор сигналов — это любое устройство, создающее электронные сигналы. Генератор векторных сигналов специализируется на создании радиочастотных сигналов с аналоговыми и цифровыми схемами модуляции в таких форматах, как QAM, QPSK, FSK, BPSK и OFDM. Векторные генераторы сигналов обычно используются для проверки чувствительности приемников.

Функциональный генератор обычно имеет заранее заданный список волновых форм или паттернов, которые он может воспроизводить. Оператор может изменить параметры сигнала, например, скорость его воспроизведения, амплитуду и смещение, или добавить основные искажения или модуляцию.

Какие бывают генераторы сигналов?

Существует множество типов генераторов сигналов. Просмотрите диаграмму ниже, чтобы увидеть различия между ними.

Генераторы сигналов Функциональные генераторы Генераторы радиочастотных сигналов Генераторы векторных РЧ-сигналов

Генератор сигналов	Общее название категории для аналоговых и цифровых источников электронных сигналов.
Функциональный генератор	обычно используются, когда требуются обычные формы сигналов, такие как синусоидальные, волновые, треугольные и т. д.
Генератор произвольных функций	способны формировать сигналы произвольной формы.
Генератор сигналов произвольной формы	Генераторы сигналов произвольной формы в основном используются, когда требуются специально скомпилированные сигналы (а не предустановленные общие сигналы).
Генератор радиочастотных сигналов	используются для беспроводных приложений и обычно также обеспечивают обычную аналоговую модуляцию, такую ​​как AM, FM и PM.
(РЧ) Векторный генератор сигналов	поддерживают как аналоговую, так и векторную модуляцию на РЧ-несущих для приложений цифровой связи.

Генераторы радиочастотных сигналов на продажу

• SynthHD PRO (v2): Двухканальный микроволновый генератор с частотой 10–24 ГГц

  2 899,00 $ Добавить в корзину

• SynthHD (v2): двухканальный микроволновый генератор 10–15 ГГц

  1 899,00 $ В корзину

• SynthHD Mini: СВЧ-генератор 10–15 ГГц

  1 249,00 $ Добавить в корзину

• SynthUSB3: Генератор радиочастотных сигналов 12,5–6,4 ГГц

  349,00 $ В корзину

• SynthUSBII: Генератор радиочастотных сигналов USB 34–4,4 ГГц

  249,00 $ В корзину

Список функций типового генератора ВЧ-сигналов

• AM, ЧМ и импульсная модуляция
• Высокоамплитудное разрешение
• Два канала
• Эталонный ввод и вывод
• Заводская калибровка амплитуды
• Таблицы скачков частоты и амплитуды
• Широкий диапазон частот
• Высокочастотное разрешение
• Развертка частоты

• Низкие гармонические искажения
• Генерация сигнала гетеродина
• Широкий диапазон рабочих температур
• Низкий фазовый шум
• Импульсные сигналы FMCW Chirp
• Высокая выходная мощность ВЧ
• Регулируемая фаза РЧ
• Высокочастотная изоляция между портами

• Генерация сигналов
• Множественные параллельные модуляции сигнала
• Предоставлен исходный код программного обеспечения с графическим интерфейсом
• Триггерный вход
• Управление UART
• Преобразование с повышением частоты и преобразование с понижением частоты
• USB-управление
• Контур фазовой автоподстройки частоты



Генератор радиочастотных сигналов Часто задаваемые вопросы

Как работает радиочастотный генератор?

ВЧ-генератор создает радиочастотные сигналы, используя схемы высокоскоростного генератора, управляемого напряжением (ГУН), объединенные внутри контура фазовой автоподстройки частоты (ФАПЧ). ГУН колеблется и создает радиочастотный сигнал, частота которого настраивается с помощью управляющего напряжения. ГУН будет дрейфовать по частоте и будет иметь значительный шум, называемый фазовым шумом, если он не контролируется должным образом. Это работа PLL. PLL — это система управления, которая измеряет фазу (и частоту) ГУН, одновременно регулируя напряжение ГУН, чтобы обеспечить стабильность частоты. Стабильность частоты определяется опорной частотой (Fref), которая обычно поступает от низкочастотного кварцевого генератора.

Что такое сигнал AF и RF?

RF расшифровывается как Radio Frequency, сигнал, который распространяется через электромагнитное поле вокруг нас. AF означает звуковую частоту, которая распространяется через молекулы воздуха вокруг нас. Звуковая частота обычно относится к полосе частот, которую могут слышать наши уши, которая обычно считается от 20 Гц до 20 000 Гц. Частотный диапазон РЧ обычно считается от 3000 Гц до 300 ГГц (300 с девятью нулями). Хотя от 3 кГц до 20 кГц считается частью диапазона звуковых частот, он также может переноситься в электромагнитном поле и передаваться как RF! Обычно для этого требуется очень длинная антенна. В обоих случаях AF и RF можно, конечно, передавать по проводу.

В чем основная разница между генератором сигналов AF и генератором сигналов RF?

Генератор сигналов AF — это генератор низких частот, а генератор сигналов RF генерирует гораздо более высокие частоты. В то время как схемы в генераторе ЗЧ могут быть несколько сложными, генераторы ВЧ-сигналов могут быть очень сложными.

Какие существуют типы генераторов сигналов?

Существует несколько различных типов генераторов сигналов.

1. Генератор ВЧ сигналов на основе ФАПЧ. Они охватывают очень большие диапазоны частот и обсуждались выше.
2. Генераторы сигналов на базе DDS. Это устройства прямого цифрового синтеза, которые могут быть очень чистыми и гибкими. К сожалению, они могут стать непомерно дорогими намного выше 1 ГГц и потреблять довольно много тока.
