Автор Человек February 10, 2016

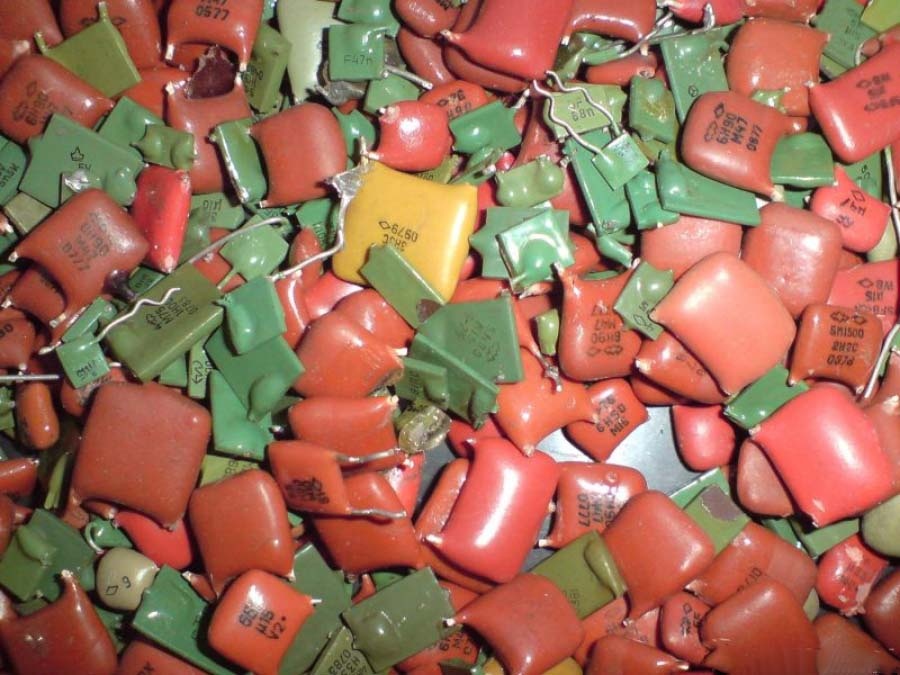

Велико по численности семейство конденсаторов. Эти устройства могут копить и отдавать электроэнергию. Их можно найти везде, где есть ток, который направляется на благо человеку. Обычно они занимают около 15-20 процентов всего количества компонентов. Из них своими параметрами выделяются КМ-конденсаторы. Что они собой представляют и почему к ним такое внимание?

Чем являются КМ-конденсаторы?

Что собой являют данные устройства? Это керамический монолитный конденсатор, который делается в бескорпусном и корпусной исполнении. Относятся они к подклассу устройств, которые обладают постоянной емкостью. Классифицируются КМ-конденсаторы как низковольтные приборы, напряжение которых может составлять до 1600 В. Их емкость лежит в диапазоне от 16 пФ до 2,2 мкФ. Чтобы вы могли оценить, сколько это, можно провести сравнение. Вся емкость Земли равна примерно 710 мкФ.

Основные характеристики

КМ-конденсаторы делятся на высокочастотные и низкочастотные. Зависимо от их назначения относят к одной из трёх групп:

1. Сюда относятся те, для которых характерными являются высокая стабильность емкости и наличие малых потерь.

2. Те, которые не могут похвастаться тем, что есть у группы №1.

3. То же, что и из пункта №2, но есть небольшое отличие. Они предназначены для функционирования в низкочастотных цепях.

Наибольший интерес при выборе предоставляет десяток основных электрических параметров и свыше двадцати пяти эксплуатационных характеристик. Всего их свыше 60.

Применение

Главная сфера применения – это работа в цепях импульсного, переменного и постоянного тока. Их можно использовать в любой аппаратуре: системы связи, бытовая, научная и измерительная техника, промышленное оборудование – и это далеко не полный список возможного применения. Как в работе не перепутать конденсаторы КМ? Маркировка данного вида устройств осуществляется непосредственно на них и представлена буквенно-численным индексом. Поэтому, если есть желание приобрести один такой приборчик, то необходимо сначала найти, как он обозначается и как выглядит. Когда этот этап пройден, то следует отправиться в магазин радиотехники или на рынок, чтобы уже там найти конденсатор, похожий по виду и соответствующий указанной маркировке.

Использование драгоценных металлов в конструкции

Представляет интерес применение таких материалов, как палладий, платина и серебро. Используются они не просто так, а для соответствия технологическим требованиям. Конденсаторы КМ конструктивно делаются из керамического диэлектрика, на который с двух сторон нанесён тонкий слой металла. От них и зависят эксплуатационные и технические характеристики устройства. Так, если как диэлектрик используется керамика на основе циркония, бария и титаната кальция, то будет обеспечена низкая электропроводимость, КМ-конденсаторы будут иметь емкость в несколько долей пикофарад. Для обкладок используют указанные ранее драгоценные металлы. Они стоки к сульфидам, предотвращают окисление и позитивно сказываются на температурной стабильности. Также использование драгоценных металлов уменьшает паразитные параметры, влияние внешних факторов, увеличивает надежность и долговечность самого конденсатора.

Существенное влияние оказывает технология нанесения материалов на диэлектрик, а также их содержание в процентном соотношении. Кстати, большинство палладия (60 %), что используется в промышленности, идёт именно на конденсаторы.

Заключение

В целом данный класс устройств можно отнести к наиболее ходовым. Поэтому проблем с поиском торговой точки, где их можно приобрести, быть не должно. Но даже если в первом магазине не получится найти необходимую модель, тогда она будет найдена в нескольких следующих точно.

Похожие статьи

• Типичные неисправности холодильника и их устранение
• Для чего нужен конденсатор в электронике?
• Типы конденсаторов, их характеристики и назначение
• Индукционные нагреватели своими руками. Самодельный индукционный нагреватель: схема
• Отдых на Оке с палатками в Подмосковье. Фото и отзывы туристов
• Детекторный приемник своими руками: схема
• Тростенское озеро. Озёра Московской области. Рыбалка, отдых — фото и отзывы

Также читайте

KM 311 (T) (Конденсаторы > Пленка > Поликарбонат ПК)

Технические характеристики

Диэлектрик

• ПК или PPS

Емкость

• Минимум: 1000 пФ
• Максимум: 22 мкФ

Напряжение постоянного тока

• Минимум: 40 В
• Максимум: 630 В

Напряжение переменного тока

• Минимум: 30 В
• Максимум: 220 В

Температура

• Минимум: -55 °C
• Максимум: 125 °C

Размер корпуса

• ДхГ = от 12*6 до 33*24 40

Завершения

• Осевой

Примечания

• Без особых примечаний

Связанные стандарты

CECC

30500 совместимый

Связанные документы

Технические документы

• Каталог пленочных и слюдяных конденсаторов

3D-модели

• Нет модели

Часто задаваемые вопросы

Пленка

В: Преимущества низкого сопротивления и низкой собственной индуктивности

Два основных преимущества пленочных конденсаторов заключаются в том, что они имеют низкое эквивалентное последовательное сопротивление и низкую собственную индуктивность. Благодаря этим свойствам они могут быть спроектированы так, чтобы выдерживать напряжения в киловольтах. Силовые пленочные конденсаторы еще больше расширяют эти преимущества и могут выдерживать реактивную мощность более 200 вольт-ампер при зарядке. Эти типы преимуществ делают их очень привлекательными в целом для самых разных отраслей промышленности по всему миру. Затраты на строительство можно еще больше сократить за счет использования специальных материалов.

В: Производство конденсаторов для удовлетворения любых потребностей

Наши пленочные конденсаторы представляют собой особые типы конденсаторов, в конструкции которых в качестве диэлектрического элемента используется тонкая пластиковая пленка. Тонкая пластиковая пленка изготавливается с использованием технологически продвинутого процесса волочения пленки. В зависимости от того, как конденсатор должен работать, когда он окончательно сконфигурирован, тонкий материал может быть либо оставлен необработанным, либо металлизирован после производственного процесса. После добавления пленочного материала электроды помещаются в сборку, которая монтируется в корпус, предназначенный для защиты конденсатора от широкого спектра различных факторов окружающей среды. Из-за того, что они невероятно стабильны, не требуют больших затрат на производство и имеют низкую индуктивность, они используются во многих различных приложениях. Покупатель, будьте осторожны, в Интернете есть много различных типов конденсаторов, которые квалифицируются как пленочные конденсаторы, которые просто изменяют тип материала, используемого в качестве диэлектрика. Наши высококачественные полимерно-пленочные конденсаторы, полимерно-пленочные конденсаторы, силовые пленочные конденсаторы и многое другое легко доступны для удовлетворения ваших потребностей. Конкретный тип материала, который будет использоваться при создании конденсатора, будет варьироваться в зависимости от того, для чего в конечном итоге будет использоваться устройство. Дайте нам знать, как мы можем помочь удовлетворить ваши потребности и превзойти ваши ожидания.

Q: Конденсаторы из пластиковой пленки

Ассортимент пластмасс настолько широк, что может удовлетворить большинство наших технических потребностей. Их можно использовать в высокотемпературных приложениях (тефлон), энергетике (полипропилен), преобразовании энергии (полиэстер) и для функций, требующих высокой стабильности (поликарбонат). Ассортимент продукции простирается от конденсаторных выходов для печатных схем до металлических корпусов с клеммными выводами для силовых конденсаторов в проводных цепях. Также производятся устройства поверхностного монтажа (SMD) и пленочные конденсаторы, выдерживающие высокие температуры.

В: Нужны ли вам высокоточные значения емкости?

Пленочные конденсаторы используются в самых разных отраслях промышленности, в том числе в военных технологиях и приложениях, а также в аэрокосмической промышленности. В основном это связано с тем, что они обладают высокой долговременной стабильностью, относительно дешевы в производстве и термостойки.

Одной из основных характеристик наших пленочных конденсаторов является то, что они не поляризованы. Благодаря этому конструктивному элементу они могут использоваться как для питания переменного тока, так и для сигналов. Они также рассчитаны на то, чтобы иметь высокоточные значения емкости, что означает, что они могут сохранять свое значение в течение гораздо более длительного периода времени, чем конденсаторы других типов. Процесс старения этих типов конденсаторов, как правило, намного медленнее, чем если бы при их изготовлении использовался другой тип материала.

Q: Долговечные конденсаторы для исключительной производительности

Линейка пленочных конденсаторов Exxelia включает в себя широкий спектр нестандартных конструкций с использованием самых современных технологий в сочетании с последними разработками в области диэлектрических пленок (включая полиэстер, полипропилен, ПФС и тефлон). . Доступны изделия из крафт-бумаги, фольгированного конденсатора и металлизированного пленочного конденсатора. Это позволяет Exxelia работать при высоких температурах; номиналы высокого напряжения; прецизионные конденсаторы с допуском ± ¼% и исключительной производительностью в суровых условиях. Военные пленочные конденсаторы тестируются и аттестуются в соответствии с военными стандартами с более чем 30 военными продуктами. Пленочные конденсаторы отлично подходят для импульсных/накопительных устройств, звеньев постоянного тока, энергетических разрядов и пользовательских приложений.

Доступен широкий выбор дизайнов упаковки, таких как обернутые пленкой, предварительно отформованные эпоксидные коробки и герметичные металлические коробки. Компания Exxelia продолжает исследования и разработку пленочных крышек с использованием новых методов производства конденсаторов, чтобы обеспечить долговечные конструкции и схемы упаковки для использования в особых условиях окружающей среды.

Почему расстояние между пластинами конденсатора влияет на его емкость?

спросил 11 лет, 7 месяцев назад

Изменено 1 год, 8 месяцев назад

Просмотрено 80 тысяч раз

\$\начало группы\$

Почему емкость конденсатора увеличивается, когда его пластины расположены ближе друг к другу?

• конденсатор
• емкость

\$\конечная группа\$

\$\начало группы\$

Интуитивный подход: если бы расстояние не имело значения, вы могли бы разместить пластины на бесконечном расстоянии друг от друга и при этом иметь ту же емкость. Это не имеет смысла. Тогда можно ожидать нулевую емкость.
Если конденсатор заряжен до определенного напряжения, две пластины содержат носители заряда противоположного заряда. Противоположные заряды притягиваются друг к другу, создавая электрическое поле

и притяжение тем сильнее, чем ближе они находятся. Если расстояние становится слишком большим, заряды перестают чувствовать присутствие друг друга; электрическое поле слишком слабое.

\$\конечная группа\$

12

\$\начало группы\$

Рис. 1–4: Конденсатор:

Очевидно, что по мере уменьшения расстояния между пластинами их способность удерживать заряды увеличивается.

рис.1 = Если между пластинами неограниченное расстояние, то даже одиночный заряд будет отталкивать последующие заряды, чтобы попасть в пластину.

рис.2 = если расстояние между тарелками уменьшается, они могут удерживать больше зарядов за счет притяжения от противоположно заряженной тарелки.

рис.4 = при минимальном расстоянии между пластинами максимальное притяжение между ними позволяет обоим удерживать максимальное количество зарядов.

Поскольку емкость C = q/V, C изменяется в зависимости от q, если V остается неизменным (при подключении к источнику питания с фиксированным потенциалом). Итак, с уменьшением расстояния q увеличивается, а значит, увеличивается и С.

Помните, что для любого плоского конденсатора V не зависит от расстояния, потому что: V = W/q (работа, совершаемая на единицу заряда при перемещении его с одной пластины на другую)

и W = F x d

и F = q x E

, поэтому V = F x d /q = q x E x d/q

V = E x d Таким образом, если d (расстояние) тарелок увеличится, E (напряженность электрического поля) уменьшится и V останется прежним.

\$\конечная группа\$

1

\$\начало группы\$

Емкость — заряд на ЭДС. В частности, фарады — это кулоны на вольт. По мере того, как вы приближаете пластины при одном и том же приложенном напряжении, поле E между ними (Вольт на метр) увеличивается (Вольты одинаковы, метры становятся меньше). Это более сильное поле E может удерживать больше зарядов на пластинах. Помните, что в противном случае заряды на пластинах отталкивались бы друг от друга. Чтобы удерживать их там, требуется поле Е, и чем сильнее поле Е, тем больше зарядов оно может там удерживать. Более высокий заряд при том же напряжении означает более высокую емкость (больше кулонов при том же вольте).

\$\конечная группа\$

2

\$\начало группы\$

Чтобы получить техническую информацию, вам нужно взглянуть на закон Кулона. В нем говорится, что

«Величина электростатической силы взаимодействия между двумя точечными зарядами прямо пропорциональна скалярному произведению величин зарядов и обратно пропорциональна квадрату расстояний между ними. » 92}\$

Что говорит нам о силе на расстоянии \$r\$ от одиночного точечного заряда \$q\$.

Если вы хотите начать изучать действительно технически, тогда вам нужно начать читать по квантовой механике и взаимодействию между частицами и энергиями, связанными с ней.

Когда две частицы (скажем, электроны в данном случае) взаимодействуют, они посылают между собой квантовые частицы (фотоны). Им, как и крысам в подвале, для движения требуется энергия. Чем больше расстояние, тем выше энергия. Чем выше энергия, необходимая для перемещения фотонов, тем меньше заряд остается между двумя пластинами.

Это очень упрощенное представление об этом, и там есть еще чертовски много деталей, которые нужно открыть — такие вещи, как квантовое туннелирование, лептоны, фермионы, бозоны и т. д. Это увлекательное чтение, если у вас есть время. Я бы порекомендовал « Краткую историю времени » Стивена Хокинга в качестве хорошей отправной точки. Продолжите это с «Суперструнами » и «Поиском теории всего » Ф. Дэвида Пита, и вы не ошибетесь. Несмотря на то, что обе эти книги уже немного устарели, а теории все еще развиваются, они дают хорошее представление о работе Вселенной на субатомном уровне.

\$\конечная группа\$

13

\$\начало группы\$

Когда пластины находятся далеко друг от друга, разность потенциалов максимальна (поскольку между пластинами вы проходите большее расстояние поля, и поле также не компенсируется полем другой пластины), поэтому емкость равна меньше. По мере того, как пластины приближаются, поля пластин начинают совпадать и компенсироваться, и вы также проходите через меньшее расстояние поля, что означает, что разность потенциалов меньше, поэтому емкость увеличивается C = Q / V, потому что заряд на пластины зафиксированы, вы просто перемещаете пластины. Когда есть диэлектрик, электрическое поле уменьшается, т. е. компенсируется диэлектриком, поэтому между пластинами уменьшается V (линейный интеграл этого меньшего поля), поэтому емкость увеличивается.

Для того же заряда требуется меньший потенциал, потому что близкое расположение пластин позволяет частично компенсировать потенциал, и поэтому это соотношение называется емкостью, потому что при том же потенциале можно получить больший заряд на пластинах.

\$\конечная группа\$

\$\начало группы\$

Ключевой момент, который нужно понять, заключается в том, что если на пластину поступает больше электронов, чем уходит, она будет накапливать отрицательный заряд, который будет служить для отражения поступления электронов (аналогично для пластины, на которой уходит больше электронов, чем уходит). прибытие). Не потребуется очень много электронов, поступающих в изолированную пластину, чтобы заряд увеличился до миллионов вольт. Если, однако, рядом с отрицательно заряженной находится положительно заряженная пластина, то положительно заряженная пластина будет пытаться притягивать электроны к себе и, следовательно, к отрицательной пластине (аналогично отрицательно заряженная пластина будет пытаться отталкивать электроны от себя и, следовательно, вдали от положительной пластины). Сила положительной пластины, пытающейся втянуть электроны, не может полностью уравновесить силу отрицательной пластины, пытающейся оттолкнуть их, но если пластины расположены близко друг к другу, она может значительно ее уравновесить. К сожалению, если пластины расположены слишком близко, пластины не смогут накопить слишком много заряда до того, как электроны начнут прыгать с одной пластины на другую.

Оказывается, есть способ решить эту проблему. Некоторые материалы позволяют электронам двигаться внутри себя, но не позволяют электронам входить или выходить. Размещение такого материала (называемого диэлектриком) между двумя пластинами может значительно улучшить характеристики конденсатора. По сути, происходит то, что разница зарядов между отрицательной и положительной пластинами перемещает электроны в диэлектрике к положительной. Таким образом, сторона электричества, обращенная к отрицательной пластине, имеет относительную нехватку электронов, притягивая электроны к отрицательной пластине, в то время как сторона, обращенная к положительной пластине, имеет избыток электронов, отталкивая электроны от положительной пластины.
