Пропускает ток в одном направлении, выполняет роль развязки цепей. Например ток одной батареи не перетекает на другую несмотря на разность напряжений. Или включив один аппарат на самоподхват диод исключает попадание напряжения в управляющую цепь.

диод — КД202Р — 5А 600В
Сопр. — МЛТ-1-160кОм

Конструктивно диод состоит из панельки содержащей 3 диода КД202Р (5А 600В) и трёх резисторов выравнивающих обратное напряжение (160кОм). При отключении реле возникает самоиндукция, чтобы не испортить диод обратно допустимым напряжением они соединены последовательно и обратно-допустимое напряжение панельки диодов увеличивается втрое. Чтобы прилагаемое к диодам обратное напряжение распределилось равномерно используется 3 резистора, по одному на каждый диод. В том числе суммарное обратное напряжение на концах диодов гасится резисторами и не даёт превысить номинал для каждого диода.

Конструктивно на диодах под панелью 6, 7 ток проходит от нижнего контакта к верхнему, но не наоборот.

Неисправности:

• Один из диодов разорван, вся панелька не пропускает ток ни в каком направлении. Проверяется каждый диод отдельно и заменяется неисправный(ые).
• Один или два из диодов замкнут, остальные работают, но диод кандидат на окончательный пробой. Падение напряжение на такой панельке уменьшено на треть или две третьих..

Прозвонка диодов
Если нет специального прибора, наиболее удобный вариант — омметр с батарейкой на 4,5 В (китайский с батарейкой на 1,5 В не достаточен для открытия диодов, для кремниевых 0,5-0,7 итого для панельки только для открытия p-n-переходов необходимо 1,5-2,1 В). Звонить достаточно в одном направлении, при котором проходит ток, и этого достаточно, так как обрыв покажет бесконечность, а замкнутый или пробитый частично — уменьшенное показание. Единожды замерить 1, 2 и 3 диода, чтобы для себя заметить эти три варианта показаний на омметре для диодов. Диоды под панелью 6, 7 звонить можно не отцепляя провода (на ТР3 при подключенном освещении), только один (или 2?) из всех шунтирован, это показание тоже можно запомнить.

Чтобы прозвонить цифровым мультиметром, нужно звонить каждый диод панельки отдельно. Для редкого случая на ПТО вполне приемлемо.

При прозвонке без отключения ножей батареи и аварийного ножа омметр может оказаться под напряжением 50 В, поэтому прозвонить можно переноской с лампой. Лампа соединяется к «земле», перемычка к «+50В». Сначала лампой проверяется, что на контактах нет питания (обычно на нижнем), иначе придётся отцепить провод, далее к нижнему контакту панельки диодов подключить перемычкой плюс (+), а к верхнему лампу (прохождение тока, лампа горит), потом наоборот (не прохождение тока, лампа не горит. Не используйте землю (масса, корпус, минус) для перемычки, так как при соединении земли с общим суммарной сигнализации могут погореть сразу десяток диодов, и так как все диоды используются в плюсовой цепи, то есть плюс подключен непосредственно, а минус только через реле.

Я хотел сделать преобразователь работающий от 50 В, преобразуя напряжение в переменное, а два светодиода сразу показывают разрыв или кз, но это дорого, и есть вероятность сжечь прибор, отсутствие чувствительности частичному замыканию одного диода. В итоге оптимальный вариант лампой на ПТО при поиске на локомотивах в обороте (по замечаниям) и омметром с батарейкой 4,5В на ТР-3.

Быстро восстановить диод на электровозе
Для некоторых диодов обратное напряжение бывает не так велико и не так длительно воздействует или обрыв в диоде не так критичен (509). Тогда на панельке можно обойти неисправный диод. Для этого обломить его верхний вывод и поджать его под основание диода. Либо можно клемму под диодом посадить на следующий диод или на вывод для V3.

Селеновый диод

На старых сериях на панели 3 используются селеновые диоды.
Тип: 40ГД-6Я, где 40 — размер пластин (40х40 мм), 6 — число элементов в выпрямителе

Взаимосвязанные

Список диодов
Расположение диодов
Диод на катушках реле и вентилей
Подпитка диодом

Выпрямительные диоды и светодиоды

Пора вас познакомить со светодиодами, которые можно встретить буквально повсюду. В этой статье, мы проверим работу выпрямительных диодов и светодиодов на практике.

Мы обсуждим самую важную информацию, такую как: конструкция, классификация, использование светодиодов и выбор резисторов для светодиодов.

Разделение диодов на выпрямительные и осветительные

Как новичок в электротехнике, вы чаще всего будете встречать два типа диодов: выпрямительные и осветительные (LED). Вы уже должны почувствовать разницу между ними… Некоторые что-то распрямляют, а другие светятся. Последним вы будете пользоваться гораздо охотнее и чаще. Они появятся буквально в 99% ваших электронных проектов.

Тип диода (выпрямительный / осветительный) можно легко узнать по внешнему виду данного элемента. Выпрямительные диоды представляют собой цилиндры различных размеров, через которые в осевом направлении проходит провод. А, светящиеся элементы различают по линзе (прозрачной или цветной) и выводам, которые расположены только на одной стороне элемента. В наиболее распространенных светодиодах, цветной верхний элемент имеет диаметр 5 мм или 3 мм.

Примеры светодиодов показаны на фото ниже. Слева — выпрямительные (кремниевые) диоды, а справа — светодиоды (осветительные диоды).

Что такое кремниевые (выпрямительные) диоды?

Кремниевые (выпрямительные) диоды получили свое название от полупроводникового материала, то есть кремния. В светодиодах, другие вещества выполняют функцию полупроводников (подробнее об этом позже). У диодов одно главное предназначение: пропускать ток только в одну сторону.

А пока давайте сосредоточимся на знакомстве с основными терминами и обозначением диода на схемах.

Способ подключения диода (направление) имеет большое значение — к счастью, неправильное подключение не повредит диод!

Обозначение диода на схемах и пример корпуса диода

Из обозначения самого диода можно понять принцип его действия: ток течет от анода к катоду, то есть в направлении, указанном «стрелкой». Ток, протекающий через диод, теряет часть своей энергии, что приводит к снижению напряжения. Проще говоря, если диод является проводящим, на нем есть небольшое падение напряжения.

На практике это означает, что при последовательном подключении диода к источнику питания, напряжение «после диода» будет ниже. Это особенность диодов, о которой стоит помнить.

Диод может находиться в двух состояниях: проводящем (когда мы пытаемся заставить ток течь от анода к катоду, и диод «соглашается с ним», т.е. он проводит) и обратном (когда ток пытается течь от катода к аноду, но диод «не пропускает» и ток через него не течет).

Как запомнить, что такое катод, и что такое анод?

Постарайтесь запомнить, что катод — это вывод «ножка», к которой нужно подключить землю, то есть минус. Запомнить это можно просто: в слове «каТод есть буква Т как-будто с минусом вверху. Не всем такие ассоциации нравятся, но для запоминания — самый эффективный способ!

Выпрямительный диод (практическое занятие)

Теперь проведем два эксперимента, которые позволят нам проверить, действительно ли диод проводит ток только в одном направлении.

Для эксперимента нам потребуются:

• Макетная плата,
• Аккумулятор 9 В с проводами,
• Диоды 1N4148,
• Резистор 1 кОм,
• Мультиметр.

В магазинах можно найти множество выпрямительных диодов (они различаются по многим параметрам). Самый популярный диод 1N4148, с ним сталкивался практически каждый инженер-электронщик.

Проверим на практике два варианта подключения диодов:

Диод будет проводить ток	Диод не будет проводить ток

На практике это будет выглядеть так:

Диод прямого направления	Диод обратного направления

С первой попытки нам удалось сделать диод токопроводящим. Напряжение на его аноде было выше, чем на катоде, поэтому он открывался и пропускал ток около 8,9 мА. На второй картинке диод был вставлен наоборот (напряжение на катоде было выше, чем на аноде), поэтому диод заблокировался и перестал проводить ток, результат, нулевое показание мультиметра.

Также стоит замерить, как изменяется напряжение в цепи, к которой подключен диод, в прямом направлении. Слева показано измерение напряжения от АКБ («перед диодом»), а справа — измерение «после диода». Как видите, в последнем случае напряжение ниже (согласно предыдущей информации):

Измерение напряжения «перед диодом»	Измерение напряжения «после диода»

Важные параметры диодов

Пришло время обсудить основные параметры диодов. На самом деле, диоды имеют гораздо большее количество параметров, чем можно себе представить. Мы же кратко обсудим лишь некоторые из наиболее важных.

Максимальное обратное напряжение диода. Это напряжение, которое может быть между выводами диода в обратном направлении без риска его повреждения. Более высокое напряжение может вывести диод из строя.

Диод, который подвергается «пробою», теряет свои полупроводниковые свойства.

Максимальный прямой ток. Наибольшее значение тока, которое может протекать через диод. Превышение этого значения может его сломать.

Максимальная потеря мощности. При включении диод нагревается. Этот нагрев может быть незаметен при малых токах, но при больших токах (200 мА и более), тепло должно ощущаться при прикосновении пальца к его корпусу. Это связано с тем, что на диод поступает определенное напряжение, протекающего через него, поэтому выделяется энергия. Нельзя допускать, чтобы ток, проходящий через диод, превышал технические параметры самого диода, иначе диод перегреется и сгорит. Для упомянутого диода 1N4148 напряжение составляет 0,5 Вт.

Прямое напряжение. Это напряжение, которое будет между выводами диода при протекании через него тока. Величина этого напряжения зависит от силы протекающего тока.

Предполагается, что проводящий кремниевый диод обеспечивает напряжение ~ 0,7 В.

Однако, как будет показано позже, это не совсем так. При прохождении больших токов это напряжение может составлять 1-1,2 В. Следующий фрагмент каталожной заметки для диода 1N4148 показывает диаграмму зависимости между прямым напряжением и прямым током.

Вольт-амперная характеристика диода

Как видно из графика выше, после прохождения через диод тока 100 мА при температуре около 25 ° C напряжение на нем составляет около 0,9 V. Характеристики, приведенные в примечаниях к каталогу, следует рассматривать как ориентировочные, поскольку другие диоды могут отличаться друг от друга.

Измерение прямого напряжения на диоде

Мультиметры (тестеры) позволяют измерять прямое напряжение на диоде. Тестер следует переключить в положение, отмеченное символом диода. К сожалению, это измерение можно рассматривать только так: «проводит / не проводит», потому что оно выполняется при неизвестном прямом токе.

После установки мультиметра в соответствующее положение, проводим измерение так же, как при проверке сопротивления резисторов. Однако здесь важна полярность, черный щуп (подключенный к COM) должен быть приложен к клемме, отмеченной полосой на корпусе диода.

Пример измерения может выглядеть так:

Измерение прямого напряжения на диоде

Диод как защита

Последовательное подключение диода к источнику питания, позволяет решить проблему обратного питания, потому что при попытке изменить полярность аккумулятора, он перейдет в состояние блокировки и не пропустит ток. И помните, что во время проведения через диод тока, напряжение будет снижено. Это следует учитывать при выборе источника питания системы или цепи.

Об этом забывают многие новички, которые хотят запитать схемы перед диодом и использовать источник 5 В. Пройдя через диод, мы получаем около 4,3 В, что может быть слишком низким напряжением для схем.

Схема защиты от обратного питания

Диоды Шоттки

Помимо выпрямительных (кремниевых) диодов существуют еще так называемые диоды Шоттки. Такие диоды изготавливаются для более низкого напряжением. Напряжение ниже, чем у кремниевых диодов (обычно от 20 В до 100 В), но с меньшим прямым падением напряжения. Однако, их мы не будем рассматривать подробно. На этом мы завершим обсуждение выпрямительных диодов.

Практическое применение светодиодов

LED (светоизлучающий диод) или по-другому светодиоды, являются одними из наиболее важных и интересных элементов.

Пример светодиода и символа, обозначающего светодиод на схемах

Внутри светодиодов находится небольшой кристалл, который начинает светится при пропускании через него напряжения.

Осветительный элемент внутри диода

Светящаяся внутренняя часть диода является полупроводником, то есть она способна блокировать ток, который хотел бы протекать в неправильном направлении. Это видно даже по схематическому обозначению светодиодов.

Следовательно, правильно подключенный диод будет светиться, и при этом через него будет протекать ток. Неправильно подключенный диод погаснет и не пропустит ток.

Запомните, что для каждого светодиода, требуется правильно подобранный резистор! Без резистора, в цепи будет протекать слишком большой ток, который выведет светодиод из строя.

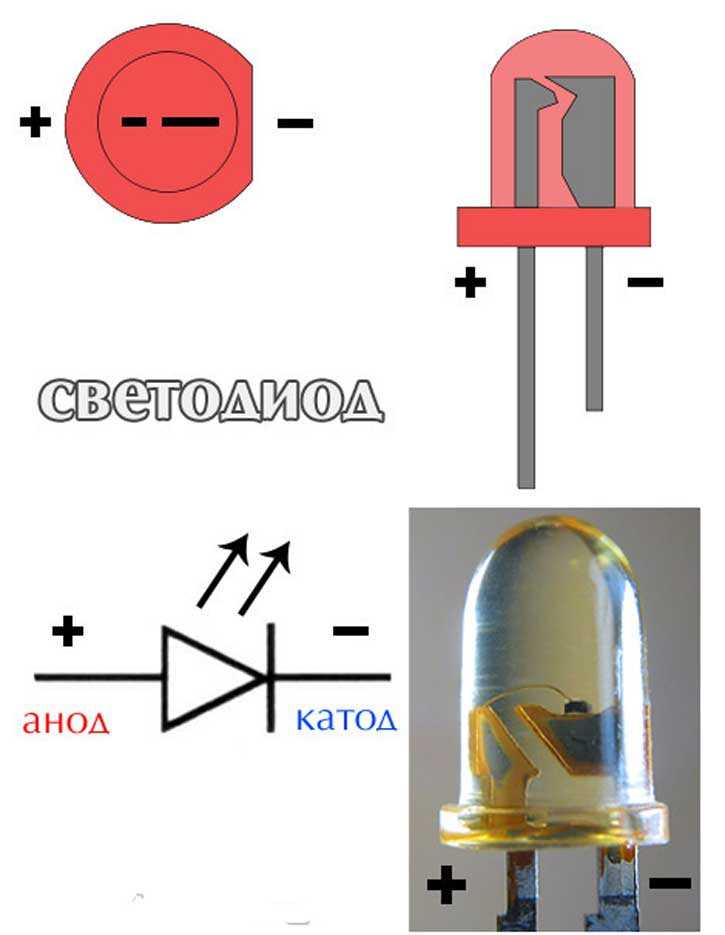

Как понять, где плюс, а где минус у светодиодов?

Светодиод не имеет никаких обозначений на своем корпусе. Однако, найти катод (минус) можно несколькими способами. Рассмотрим наиболее популярные варианты:

1. если сравнить выводы, на диоде, катод — более короткий вывод (короткая ножка),
2. если приглядеться, край диодной линзы рядом с катодом срезан.

Эти варианты подходят для 99,99% для всех светодиодов. Однако, можно встретить какие-то странные, «китайские» светодиоды, на которых вся маркировка будет указывать на на другое расположение плюса и минуса. Такие случаи бывают, по крайней мере, мы с ними сталкивались.

В таких ситуациях, единственный надежный метод — подключить светодиод через резистор к источнику питания, или произвести измерения с помощью мультиметра, установленного в режим измерения диодов.

Есть также светодиоды, которые в одном корпусе имеют несколько светящихся структур. Благодаря этому можно получить множество нестандартных цветов. Подробнее о таких светодиодах вы узнаете позже, в другой нашей статье.

Параметры светодиода

Светодиоды имеют параметры, аналогичные параметрам выпрямительных диодов, но больше внимания уделяется другим из этих характеристик (например, цвету, яркости, углу луча). Однако наиболее важным параметром является прямой ток. Для популярных светодиодов, таких как те, что входят в комплект с платой Arduino, максимальный прямой ток составляет около 20 мА. Однако современные светодиоды светят очень ярко даже при токе 1-2 мА.

Максимальное обратное напряжение обычно составляет 5–6 В, поэтому будьте осторожны при подключении светодиода к более мощному источнику питания, светодиод может выйти из строя.

Прямое напряжение сильно зависит от цвета (свечения) светодиода. Каждый цвет получается с помощью разных электрических свойств. Подробную информацию по этому поводу можно найти в Интернете. Однако, для использования их в домашних условиях, вы можете взять приблизительные значения из нашей таблицы:

Должны ли светодиоды иметь цветные линзы? Нет, материал, из которого изготовлен светодиод, отвечает за цвет свечения. Это подтверждают цветные светодиоды в прозрачных корпусах. Особенно это касается так называемых ярких светодиодов, то есть тех, которые дают очень яркий свет.

Выбор резистора для светодиода

Светоиоды нельзя подключать без резисторов. Самое простое решение — соединить резистор последовательно со светодиодом. По закону Кирхгофа, часть напряжения пойдет на светодиод, а остальное — на резистор. Более того, зная (более или менее) напряжение, которое будет «принимать» на себя резистор, вы можете — в соответствии с законом Ома — вычислить ток, протекающий через него. Т.к. эти элементы соединены последовательно, через светодиод будет протекать один и тот же ток, что нам и нужно.

Формула расчета сопротивления резистора, для питания светодиода, выглядит следующим образом:

• U вых — напряжение в сети,
• U диод — прямое напряжение светодиода,
• I диод — ток протекающий через светодиод.

Принципиальная схема подключения светодиода к источнику питания

Теперь, давайте рассчитаем номинал резистора в цепи 9 В. Предположим, что прямое напряжение диода равно 2 В и через него проходит ток 7 мА. Записываем значения:

• U вых = 9 В,
• U диод = 2 В,
• I диод = 7 мА = 0,007 А.

Рассчитываем номинал необходимого нам резистора:

R = (9 В — 2 В) / 0,007 А = 7 В / 0,007 А = 1000 Ом = 1 кОм

Мы проверим эту схему на практике чуть позже!

Какой ток должен протекать через светодиод? Конечно меньше максимального, т. е., например, меньше заданных 20 мА. Современные светодиоды достаточно яркие, хотя через них протекает ток <10 мА. В системах с батарейным питанием, можно использовать светодиоды 1-5 мА.

Слишком низкий ток проводимости не повредит светодиод, а только ослабит его силу освещения.

Работа (свечение) светодиода в зависимости от выбранного резистора

Практическое занятие со светодиодом

Обычно, для напряжения питания 5 В и напряжения светодиода 2 В, используются резисторы на 330 Ом. Через светодиод протекает ток около 9 мА. Возьмем аккумулятор с напряжением 9 В и красный светодиод 2 В, на резистор будет подаваться напряжение 7 В. При использовании резистора 1 кОм через него будет протекать ток около 7 мА.

Теперь проверим это на практике:

Схема сборки	Пример реализации	Измерение тока

В качестве эксперимента, проверьте, как ведет себя светодиод, при уменьшении тока. Для теста вы можете использовать потенциометр, который, в конце концов, является регулируемым резистором. Подключите его последовательно с резистором 330 Ом, чтобы в момент малейшего поворота потенциометра, появилось небольшое сопротивление.

Потенциометр не сможет повредить светодиод, а дополнительный резистор защитит его от возгорания.

Схема сборки с потенциометром	Примерная реализация сборки

Яркость диода должна меняться в зависимости от настройки потенциометра. Для теста также стоит заменить светодиод на диод другого цвета.

Должен ли резистор быть всегда перед светодиодом?

Многие новички считают, что резистор должен находиться на плате или схеме перед диодом, иначе слишком большой ток выведет его из строя. Но, это неправда — помните, что порядок элементов в этой комбинации не имеет значения, т.к. один и тот же ток течет через последовательно соединенные элементы. Это является следствием обсуждаемых ранее законов Кирхгофа.

Резистор поставлен перед светодиодом	Резистор поставлен после светодиода

Эта тема является довольно «спорной» для многих новичков, которые часто просто не могут этого понять. Поэтому мы подготовим для вас отдельную статью, в которой разъясним только этот чрезвычайно важный вопрос.

Как запитать несколько светодиодов?

Если вы хотите запитать несколько светодиодов от одного источника, то вы можете использовать одно из двух решений:

• Каждый диод может быть снабжен собственным резистором, рассчитанным в соответствии с ранее выбранными рекомендациями, а затем такая схема (диод + резистор) может быть подключена параллельно к источнику питания.
• Также можно последовательно подключить несколько светодиодов и подобрать к ним резистор. Тогда напряжение на диоде U, по формуле, нужно дублировать столько раз, сколько у вас подключено диодов. Входящее напряжение должно быть по крайней мере на несколько вольт выше, чем предполагается у светодиода.

Диоды нельзя подключать параллельно, даже если они одного цвета! Прямое напряжение для каждого из них будет немного отличаться, некоторые будут тускло светиться, а некоторые могут вообще выйти из строя, т.к. большая часть тока будет проходить через них.

Теперь для проверки, подключите несколько диодов в соответствии с первым предложенным решением. Однако помните, что у каждого светодиода должен быть свой резистор — иначе вы можете повредить элементы!

Последовательная схема сборки нескольких светодиодов	Пример реализации сборки нескольких светодиодов

Достаточно нескольких элементов, чтобы получить действительно интересный эффект:

Подключение светодиодов на практике

Вывод

После прочтения этой статьи, мы надеемся, что вы, наконец-то, поняли, как правильно выбрать резисторы для питания светодиодов. Поверьте, вы будете сталкиваться с этими элементами еще очень много раз. Светодиоды — самый популярный элемент, позволяющий сигнализировать о том, что происходит в собранной вами цепи.

С Уважением, МониторБанк

ОШИБКА — 404 — НЕ НАЙДЕНА

• Главная
• Ложки нет стр.

Наши серверные гномы не смогли найти страницу, которую вы ищете.

Похоже, вы неправильно набрали URL-адрес в адресной строке или перешли по старой закладке.

Возможно, некоторые из них могут вас заинтересовать?

Адаптер SparkFun SSOP-DIP — 8-контактный

В наличии БОБ-00497

Избранное Любимый 7

Список желаний

Разъем SD/MMC

В наличии ПРТ-12769

Избранное Любимый 6

Список желаний

MIKROE Степпер 8 Click

Нет в наличии РОБ-19440

14,95 $

Избранное Любимый 0

Список желаний

Двигатель постоянного тока MIKROE 9 Click

Нет в наличии РОБ-19832

24,95 $

Избранное Любимый 0

Список желаний

pHAT Raspberry Pi от SparkFun

17 апреля 2020 г.

Сегодня доступны две новые дополнительные платы для Raspberry Pi, Jetson Nano и Google Coral!

Избранное Любимый 0

Над чем ты работаешь?

3 сентября 2020 г.

У вас есть проект, которым вы хотели бы похвастаться? Мы хотели бы поделиться им в нашем блоге!

Избранное Любимый 0

Основы последовательного терминала

9 сентября 2013 г.

В этом учебном пособии показано, как обмениваться данными с последовательными устройствами с помощью различных приложений эмулятора терминала.

Избранное Любимый 45

Руководство по подключению экрана датчика окружающей среды ESP32

6 июля 2017 г.

Экран датчика окружающей среды SparkFun ESP32 содержит датчики и разъемы для мониторинга условий окружающей среды. В этом руководстве показано, как подключить набор датчиков к Интернету и публиковать данные о погоде в Интернете.

Избранное Любимый 1

Как установить блокирующий диод

Многие спрашивают, нужен ли им блокирующий диод для ветряных турбин и/или солнечных батарей, но это не всегда необходимо. Прочтите ниже, чтобы определить, требуется ли для вашего проекта «сделай сам» блокирующий диод.

Нужен ли диод для моего ветряка?

Блокировочный диод понадобится только в том случае, если у вашего двигателя есть щетки (у некоторых электродвигателей, таких как Ametek, есть щетки). Missouri Wind and Solar Freedom™ и Freedom II™ PMG, Super Dual PMA и Victory PMA являются бесщеточными и не требуют диода.

• Если на турбине есть щетки то да, нужен диод.
• Если это двигатель постоянного тока, то да, вам нужен диод.
• Если это 3-фазный переменный ток, вам нужен 3-фазный мостовой выпрямитель (например, автомобильный генератор), если он еще не включен.

Для получения дополнительной информации обратитесь к поставщику турбины.





Нужен ли мне диод для использования с моей солнечной панелью?

Солнечным панелям требуется диод для предотвращения обратного тока в батарею, когда света мало или совсем нет. Для солнечных панелей для этой цели можно использовать диод на 3 или 8 ампер. Вы также можете установить обходной диод, чтобы затененная панель не опускала другие панели. Эти же диоды можно использовать. Поместите диоды в коробку проекта ABS.

Если вы используете твердотельный контроллер заряда, такой как контроллер заряда C150-SMA, вам может не понадобиться блокирующий диод.



Входит ли диод в комплект поставки вашего контроллера заряда?

Нет, диоды предназначены только для вашего приложения. Размер и размещение диодов зависит от вашего объекта и используемых источников энергии. Разные турбины требуют разных типов диодов/выпрямителей (а некоторые вообще не требуют). Солнечные панели требуют другого типа диода.



Куда поставить диод для солнечных батарей?

Для солнечных панелей мы рекомендуем установить по одному блокировочному диоду на каждую солнечную панель внутри проектной коробки из АБС. Диод должен иметь номинал напряжения и силы тока выше, чем у панели.

Пример: если у вас есть две панели по 175 Вт каждая на 42 вольта, вам понадобятся (два) 8-амперных, 45-вольтовых диода. (175 ватт/42 вольта) = 4,16 ампера. Сторона + (плюс) диода идет к клемме + (плюс) фотоэлектрических панелей.



Куда поставить диод или выпрямитель для ветряной турбины?

Блокировочные диоды и выпрямители устанавливаются между ветряным двигателем и аккумуляторной батареей.

Если у вас есть разъединитель между турбиной и блоком батарей, вы можете установить диод/выпрямитель с любой стороны этого переключателя. Имейте в виду, что если у вас 3-фазная турбина, вам нужен 3-фазный переключатель, если вы поместите выпрямитель на стороне батареи переключателя.



Какая сторона является положительной стороной диода?

Диоды меньшего размера имеют серебряную, серую, черную или белую полосу на катоде (отрицательная сторона). Положительная сторона обычно не имеет маркировки.





Направление блокирующего диода

Крупные диоды-шпильки показывают стрелку и линию  —>|–   Для символа выше: отрицательная сторона справа. Думайте об этом, как о том, что ток может идти вместе со стрелой, но не в обратном направлении, поскольку он ударяется о стену.

—> Да | — Нет



Блокирующий диод со шпилькой

Посмотрите внимательно на диод выше, и вы увидите символ справа. Это показывает, что ток проходит через диод сверху вниз. Для этого конкретного штырькового диода верхняя часть является анодом (положительным), а нижняя — катодом (резьбовая часть 1/4 дюйма). Также доступны штыревые диоды с катодом сверху.



В каком направлении работает мой диод?

Положительная (анодная) сторона диода всегда направлена ​​к вашему источнику энергии, откуда поступает ваша энергия. Таким образом, для солнечной фотоэлектрической панели, ветряной турбины, гидроэлектростанции и т. Д. Анод подключается (или приближается) к положительному выводу источника энергии.

Диод на отрицательном проводе не требуется.



Диод какого размера мне нужен?

Ваш диод должен быть несколько больше, чем ток, с которым он будет работать.

Для солнечных панелей для этой цели можно использовать диоды на 3 и 8 ампер. Если ток вашей солнечной панели не превышает 2 1/2 ампера, тогда версия на 3 ампера подойдет. Диод на 8 ампер подходит для панелей примерно до 7 1/2 ампер.

Солнечные панели с большим зарядным током потребуют более крупного диода, такого как наш диод на 85 ампер. Этот диод большего размера можно разместить на одной линии с общим положительным проводом, идущим от ваших солнечных панелей к контроллеру заряда, чтобы одновременно управлять несколькими панелями.
