Подшипник качения и скольжения: разница, виды, сферы применения

Подшипники, предназначенные для конструкций с поворотными движениями, бывают двух типов – скольжения и качения. Отличаются они тем, каким образом передается сила между деталями – с помощью скользящих элементов или катящихся. Разберем подробнее оба случая.

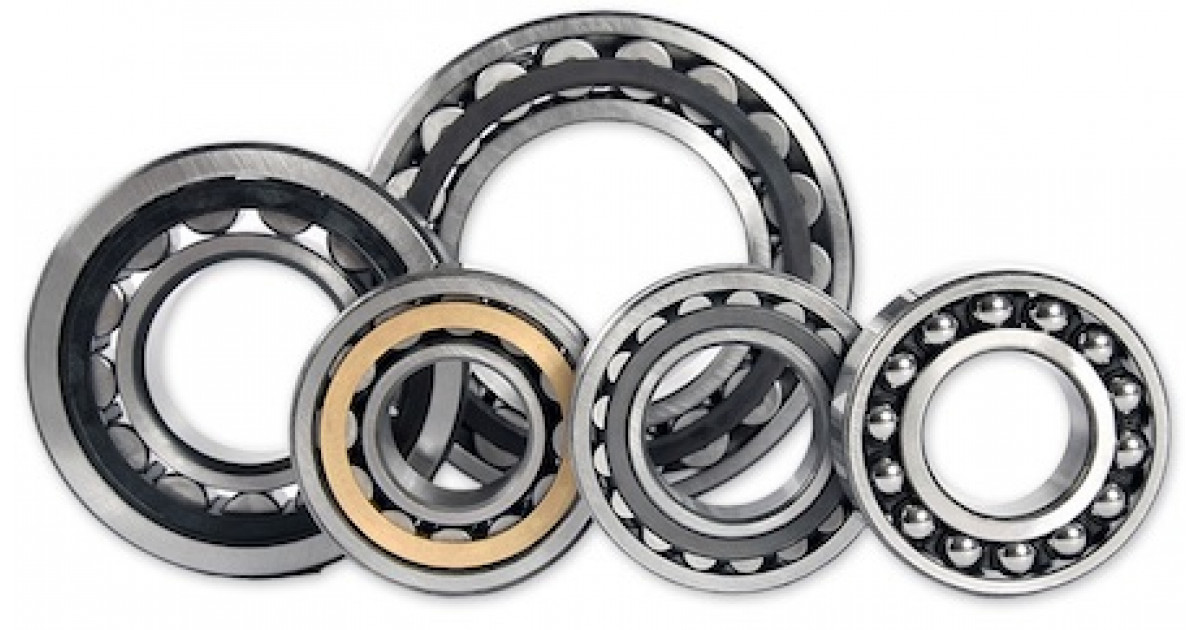

Подшипники качения

Конструкция подшипников качения простая – это два кольца, в которые встроены дорожки для качения. Тела качения, которые будут передвигаться по этим дорожкам, помещены между кольцами. Как правило, этими телами являются шарики или ролики игольчатой, цилиндрической, бочкоподобной или конической формы.

Важная часть конструкции подшипников качения – сепаратор, благодаря которому шарики или ролики не соприкасаются, а распределены на равное расстояние. В игольчатых подшипниках благодаря сепараторам и сферическим роликами дополнительно контролируется правильность положения осей тел качения. А в разборных подшипниках сепараторы объединяют вместе тела качения, благодаря чему собирать подшипники проще.

Штампованные сепараторы, как правило, изготавливаются из стали. В особых случаях используются латунные сплавы, полимерные материалы и т. д. Так, полимерные сепараторы из термопластика применяются очень широко, особенно если изготовлены из армированного полиамида.

Для тел качения или колец используют особую закаленную сталь с добавлением хрома. Также применяют так называемую цементованную сталь. Если условия работы подшипников качения предполагают экстремальную эксплуатацию (например, высокая частота вращения, серьезная нагрузка, эксплуатация при высокой температуре, повышенной коррозии), то делают их из жаростойкой и нержавеющей стали, особых полимеров, керамических материалов и прочих покрытий.

Различают подшипники качения открытого типа, а также с уплотнителями контактного и щелевого типа, которые могут быть расположены с одной и с обеих сторон.

Применение подшипников качения и их отличия

Подшипники качения – общий тип деталей, но внутри него различают много подвидов, отличающихся по свойствам, внешнему виду, условиям эксплуатации. Но обычно подбор подшипников осуществляется для конкретной детали и конструкции экспериментально, так как подобрать конкретный вид можно лишь условно, учитывая несколько факторов. Так, учитывают следующие моменты:

• частота вращения конструкции;
• нагрузка на деталь;
• температура;
• смазывание;
• наличие вибраций и т. д.

Если учесть все характеристики, дефекты подшипников качения при работе будут минимальными. Исключеним составляют случаи, когда размер подшипника и его типе обусловлен диаметром конструкции. Тогда невозможно выбирать между вариантами.

Рассмотрим основные подшипники качения и скольжения и отличия между ними.

Если подшипники качения создаются для переноса радиальной нагрузки, то это радиальные подшипники. Преимущество их в том, что они могут выдерживать комбинированные нагрузки. Поэтому различают много их типов:

• радиальные шарикоподшипники;
• конические роликоподшипники;
• двухрядные сферические роликоподшипники;
• радиально-упорные шарикоподшипники и другие подтипы.

Игольчатые же подшипники и многие цилиндрические подобных преимуществ не имеют – они принимают только радиальную нагрузку.

Следующий тип подшипников – упорные. Это подшипники качения, которые воспринимают осевую нагрузку. Существуют также комбинированные варианты этих изделий, которые могут возпринимать и радиальную нагрузку.

Выбирая подшипник, анализируют, стеснено ли пространство в радиальном направлении. Если да, то устанавливают подшипники, в которых меньшая высота поперечного сечения (игольчатые без колец или с внутренним кольцом, радиальные шарикоподшипники и т. д.). Если же оно ограничено в осевом направлении, выбирают однорядные цилиндрические подшипники либо упорные игольчатые без колец.

Немаловажно и то, какой тип направления движения вала в подшипнике. Так, есть модели, имеющие возможность осевого сдвига, направляющие вал в нескольких аксиальных направлениях, а также те, которые имеют возможность углового смещения, за счет чего компенсируются возможные перекосы конструкций.

Определяя нужный размер подшипника качения, учитывают несколько факторов. В первую очередь, рассчитывают будущую нагрузку на деталь, а также ее тип – динамическая или статическая. Также учитывают возможную грузоподъемность подшипника, сроки его эксплуатации, надежность и т. д. Так, вращающиеся подшипники имеют динамическую нагрузку. А те, что перемещаются крайне мало между кольцами, неподвижны или осуществляют колебательные движения, по сути имеют статическую нагрузку. Поэтому роликоподшипники имеют более высокое напряжение, чем шарикоподшипники. Первые применяют для большой нагрузки (валы, огромные конструкции), а вторые – для малой и средней.

Подшипники скольжения

Подшипники скольжения в корне отличаются от подшипников качения. Но задача их та же – обеспечить направление двух движущихся деталей или их опирание, передавая при этом все силы в деталях. Отличие состоит в том, что если в подшипниках качения работают тела качения – шарики и цилиндры, – то в подшипниках скольжения эту роль выполняют подвижные детали (планки, валы или цапфы). Они скользят по поверхности неподвижного элемента (полукольца или втулки). Благодаря подобному принципу скольжение элемента происходит между антифрикционным слоем подшипника и деталью, для которой он служит. Благодаря заложенной смазке, а также покрытию площадь контакта активно смазывается. Если же движение происходит радиально, подвижность обеспечивается за счет зазора между антифрикционным слоем и валом.

Различают много видов подшипников качения. Это и радиальные подшипники, и упорные, и полосы, полукольца, и многие другие варианты и конструкции. Они имеют ряд бесспорных преимуществ – бесшумная работа, способность выдерживать высоку нагрузку, при этом относительно медленно вращаться или колебаться. Кроме того, именно этот тип рекомендуется для работы в тяжелых условиях эксплуатации, когда наблюдается перепад температуры. За счет этих уникальных свойств подшипники скольжения применяются во всех сферах промышленности, особенно для деталей со стесненным пространством.

8px;width: 550px;» border=»1″ cellpadding=»1″ cellspacing=»1″>

Внимание покупателей подшипников Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению  подшипников и комплектующих на почту или звоните сейчас:      +7(499)403 39 91          [email protected]       Доставка подшипников  по РФ  и зарубежью.   Каталог подшипников на сайте themechanic.ru

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+74951086120
zakaz@themechanic. ru
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

themechanic.ru

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+74951086120
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

themechanic.ru

Подшипники скольжения. В помощь начинающим конструкторам

Подшипники скольжения применялись людьми с незапамятных времен. Находки археологов свидетельствуют, что в первых сверлильных устройствах и прядильных веретенах использован именно такой вид опоры. Однако с развитием техники их вытеснили подшипники качения. Тем не менее, значение опор скольжения не утратило актуальности в наши дни, и они широко используются в различных механизмах.

Особенности подшипников скольжения

Подшипники скольжения — это опора, в которой используется трение скольжения контактирующих поверхностей. Основное требование к материалам, образующим пару трения, — минимальное значение коэффициента трения. Как правило, в место их контакта подается смазка, которая необходима для снижения сопротивления трению и уменьшения количества выделяемого тепла. Существуют такие пары трения, которые не нуждаются в подводе смазочного материала.

Конструкция подшипников скольжения помещена в корпусе. В него установлен антифрикционный вкладыш, в котором вращается вал или совершает линейное перемещение шток. Между движущейся деталью и вкладышем имеется зазор, в который через специально предусмотренные отверстия и канавки подается смазочный материал.

В некоторых конструкциях для подачи смазки из масленки используется шприц. Для сложных механизмов предусматривают систему с масляным насосом, баком и трубопроводом. В некоторых подшипниках скольжения корпус заменяется расточкой деталей с последующей запрессовкой антифрикционной втулки.

Преимущества и недостатки

Применение подшипников скольжения в технике позволяет получить ряд преимуществ:

• небольшие габариты в радиальном направлении;

• повышенная устойчивость к воздействию ударных и вибрационных нагрузок;

• способность работать при больших скоростях;

• способность нести высокие нагрузки;

• высокая точность установки;

• универсальность достигается за счет использования аналогичных конструкций как для вращательного, таки линейного перемещения;

• механизмы относительно просты в изготовлении;

• возможность отказа от смазки путем подбора материалов пар трения;

• возможность проектировать не только неразъемные, но и разъемные конструкции;

• способность работать в различных средах, в том числе агрессивных и пищевых, при условии правильного подбора материалов.

Несмотря на множество преимуществ, подшипники скольжения не лишены недостатков:

• конструкции имеют значительные линейные размеры;

• серийные изделия представлены ограниченной номенклатурой, поэтому чаще всего требуются индивидуальные решения;

• меньший КПД и повышенный коэффициент трения при сравнении с подшипниками качения;

• требовательность к смазке;

• использование дорогостоящих материалов с антифрикционными свойствами;

• неравномерный износ трущихся деталей.

Виды

Подшипники скольжения — обширный класс опор, которые представлены большим разнообразием конструктивных решений, что дает возможность решения различных технических задач.

Это преимущество позволяет им с успехом конкурировать с подшипниками качения.

Подшипники скольжения классифицируются по следующим параметрам:

• Тип воспринимаемых нагрузок: радиальные, осевые и комбинированные.

• Конструкция: разъемные и неразъемные.

• Характер перемещения: линейные и вращения.

• Тип трения: сухое, полусухое, полужидкое, жидкое, граничное, газовое.

• Способ трения: гидростатическое, гидродинамическое, газостатическое, газодинамические.

• Материал: металл или неметалл.

Существуют особые виды подшипников скольжение, имеющие специфические характеристики. К ним относятся сферические самоустанавливающиеся, самосмазывающиеся, сегментные и ряд других.

Конструктивно радиальные опоры — это втулки из антифрикционного материала, которые устанавливаются либо в корпусе, либо запрессованы в деталь механизма. Если корпус изготовлен из антифрикционного материала, то он выполняет функцию радиальной опоры.

Если втулка предусматривает бурт, то опора получает способность воспринимать не только радиальные, но и некоторые осевые нагрузки. Кроме этого, при наличии бурта упрощается установка втулки.

Упорные подшипники способны воспринимать значительные осевые нагрузки. Если они служат опорой для вертикально расположенного вала, то их называют подпятником, который способен выдерживать силы, возникающие при перекосе.

Неразъемные тип подшипников скольжения получили наибольшее распространение в технике. Однако в некоторых случаях без разъемных конструкций обойтись нельзя. Такой вариант исполнения существенно упрощает сборку узла, и  в определенных условиях бывает единственно возможным техническим решением. Разборный корпус соединяется при помощи шпилек, а вкладыш представляет собой конструкцию, состоящую из двух частей. Для подачи смазочного материала предусмотрена масленка и отверстия в крышке и каналы во вкладыше.

Сферические подшипники скольжения позволяют компенсировать перекос, так как имеется возможность поворота сферической втулки в посадочном месте с соответствующей конфигурацией.

Шарнирный подшипник скольжения используются в тех случаях, когда применение сложных рычажных систем и шарнирных параллелограммов не позволяет обеспечить параллельное расположение опор. Эта модификация сферической опоры способна воспринимать радиальные и двухсторонние осевые нагрузки.

В пищевой промышленности использование смазки в механизмах оборудования крайне нежелательно, поэтому используются пары трения, которые состоят из хромированного кольца и армированного медным сплавом политетрафторэтилена.

Широкое использование подшипников скольжения в машиностроении обусловлено рядом преимуществ по сравнению с подшипниками качения. В некоторых случаях такие опоры — единственно возможное решение технической задачи.
