Асинхронный двигатель. Упрощенное и подробное описание устройства. Классификация.
Две схемы подключения. ☝Содержание
- История появления
- Упрощенная теория
- Упрощенное устройство асинхронного двигателя
- Упрощенный принцип действия асинхронного двигателя
- Что такое скольжение
- Подробно про статор
- Конструкция статора
- Описание расположения обмоток статора
- Описание принципа создания вращающегося магнитного поля
- Подробно про ротор
- Классификация роторов асинхронного двигателя
- Устройство короткозамкнутого ротора АД
- Механические характеристики АД с КР
- Устройство фазного ротора
- Принцип работы фазного ротора
- Управление
- Регулирование частоты вращения асинхронных двигателей
- Подключение с помощью нереверсивной схемы
- Подключение с помощью реверсивной схемы
- Достоинства асинхронных электродвигателей
- Недостатки асинхронных электродвигателей
- Видео
В настоящее время электрическая энергия является основной движущей силой для работы промышленности и бытовых приборов.
Кроме того, главная задача электроэнергии — уметь создавать механическое движение с помощью компактных устройств, максимально дешевых и долговечных.
Асинхронный двигатель максимально удовлетворяет этим требованиям. Прежде всего благодаря этому, он получил огромное распространение в технологических процессах и замены ему в настоящее время нет.
История появления
Первая теоретическая модель электродвигателя асинхронного типа появилась в 1888 году, которую разработал Галилео Феррарис. Но самое главное, в описании этой модели был сделан вывод о нецелесообразности этого типа двигателей.
Но российским физиком Доливо-Добровольским были продолжены работы по разработке этого типа двигателей, которые воплотились в реальности и показали отличные технико-экономические характеристики.
С тех пор, прошло много времени, и современный асинхронный двигатель практически не отличается от прототипа.
Кроме того, производители смогли повысить надежность и основные характеристики, только за счет применения новых изоляционных материалов и увеличения теплоотдачи, но при этом принцип действия остался практически неизменным.
Упрощенная теория
Для удобства, эту статью мы поделим на две части: упрощенная теория и более подробная теория. Надеемся, это послужит на пользу читателям.
Упрощенное устройство асинхронного двигателя
Асинхронный двигатель имеет две основных части. Это статор, неподвижно закрепленный на станине и ротор, вращающийся внутри статора. Между ними обязательно должен быть воздушный зазор. Так как пространство для построения линий взаимодействующих магнитных полей ротора и статора.
К обмоткам статора подводится кабель с трехфазным напряжением. Медные провода, расположенные в статоре, при протекании по ним электрического тока создают магнитное поле.
Поскольку переменный ток изменяется синусоидально, то магнитное поле особым образом уложенных проводов создает вращающееся магнитное поле, которое и заставляет крутиться ротор. Ротор передает движение через вал приемнику механической энергии.
Упрощенный принцип действия асинхронного двигателя
На самом деле, когда говорят, что в электродвигателе создается вращающееся магнитно поле, имеется виду, что создается два (в минимальном количестве, для одной пары полюсов) магнитных поля, которые создают иллюзию вращательного движения, по кругу, по которому размещены обмотки статора.
Такой двигатель называют однополюсным. При обозначении количества пар полюсов в виде буквы «р» говорят, что р=1.
В этой статье, для подробного объяснения электромагнитных процессов внутри электродвигателя рассмотрим этот самый упрощенный его вариант. Частота вращения вала двигателя равна 3000 оборотам в минуту.
На анимации заметно человеческому глазу другая частота вращения ротора, немного отстающая от частоты вращения магнитных полей. Это явление называется скольжением и будет описано ниже.
Электромагнитная муфта показывает пример работы асинхронного двигателя. Вращающееся электромагнитное поле увлекает за собой ротор, аналогичный ротору асинхронного двигателя.
Для сравнения показана анимация работы электродвигателя с двумя парами полюсов. Частота вращения вала ротора такого двигателя снижена в два раза и ровна 1500 оборотов в минуту.
Что такое скольжение
Для дальнейшего рассмотрения устройства и принципа работы асинхронного электродвигателя, рассмотрим один из его самых важных параметров.
Это скольжение.
Скольжение это характеристика, показывающая соотношение скоростей вращения ротора и скорости вращения магнитного потока, создаваемого обмотками статора двигателя и вычисляемая по формуле.
где fротора — частота ротора, измеряемая прибором, например тахометром.
fстатора — частота вращения магнитного поля статора, определяемая по формуле fстатора=fсети*60/2р, где 2p — число пар полюсов обмотки статора (число пар катушек на фазу). Число 60 это коэффициент для перевода герц, как величины обратной секунде, в минуты.
Но самое главное, из формулы видно, что скорость вращения двигателя при стандартной частоте 50 Гц зависит от числа пар полюсов: при одной паре полюсов — 3000 об/мин, при двух парах — 1500 об/мин, при трёх парах — 1000 об/мин и т. д.
Подробно про статор
Статор это неподвижная часть электродвигателя, что отражено в его названии. Как правило, выполнен в виде цилиндра и закреплен к бетонному основанию пола.

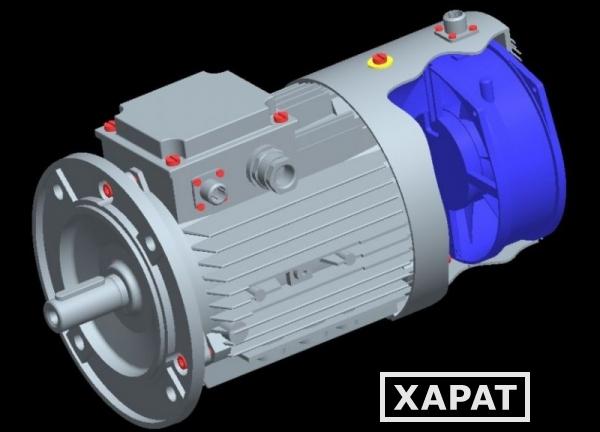

Конструкция статора
Конструкция статора состоит из чугунного или алюминиевого корпуса, выполняющего роль жесткого элемента, внутри которого находятся медные обмотки, которые создают магнитное поле и сердечники из стали, которые являются его проводником.
На корпусе имеются ребра жесткости, выполняющие также функцию дополнительных охлаждающих . Материал корпуса выбран как слабопроницаемый для магнитного поля, чтобы работа магнитных полей не нарушалась электромагнитными помехами извне, и сама не создавал помехи.
Сердечник представляет собой цилиндр, который состоит из стальных тонких спрессованных листов. Такая конструкция препятствует вихревым токам внутри сердечника, возникающим в процессе перемагничивания переменным электрическим напряжением.
Описание расположения обмоток статора
Обмотки статора это медные проводники, уложенные внутри статора так, что образуют индуктивные катушки, которые при подключении к разным фазам, создают разные магнитные поля.
Рассмотрим создание переменного магнитного поля в самом простом варианте, в двигателе с одной парой полюсов.
У статора, в клеммной коробке имеется шесть проводов. Три провода это начала трех обмоток, и три провода это вывода с этих трех обмоток.
На чертеже видно эти шесть подходящих проводов. Три провода (С1, С2, С3) это начала обмоток, другие три провода (С4, С5, С6) это их окончания. Для удобства восприятия их всех пометили разными цветами.
На чертеже отображено минимальное количество катушек равное шести. По две катушки на одну фазу. Части обмоток, которые располагаются под цифрами, располагаются в пазах статора. Это схема, в реальности длина проводов в пазах на порядок больше.
На статоре, катушки подключенные к одной фазе располагаются одна напротив другой. Жирными точками отображены прохождения проводов обмотки в пазах статора.
Описание принципа создания вращающегося магнитного поля
В электродвигателе каждая катушка, находящаяся под напряжением, создает свое магнитное поле.
Поскольку электрический ток является переменным, то и токи в каждой катушке в разные моменты времени изменяются от максимального положительного направления до максимального отрицательного.
Такой ток вызывает соответствующее переменное магнитное поле, которое суммируясь с магнитными полями всех катушек остальных фаз преобразуется во вращающееся поле статора, вокруг оси двигателя.
Это вращающее поле входит во взаимодействие с ротором, который индуцирует свое собственное магнитное поле. При движении поля статора, ротор приходит во вращательное движение. Это происходит из-за полей, которые взаимно отталкиваются.
На чертеже тремя цветами показано, как располагаются разные обмотки подключенные к разным фазам. Контур образованный проводами, проходящими через пазы 1-16 называется катушкой.
Как правило, катушка образована большим количеством проводов, для усиления магнитного поля. Четыре катушки с пазами 1-16, 2-15, 3-14, 4-12 называются катушечной группой. Косыми черточками показаны переходы из одной катушки в другую.
Выводные концы обозначают буквой С и выводят их в клеммную колодку двигателя.
Магнитное поле для одного из полюсов создается проводами всех катушек в определенной катушечной группе. Это магнитное поле и называется полюсом электродвигателя. Их считают парами. В самом простом случае, электродвигатель бывает двухполюсным, как изображен на гифке выше.
Часто применяются также двухпарнополюсные (частота вращения ротора 1500 оборотов в минуту) и трехпарнополюсные двигатели (частота вращения ротора 1000 оборотов в минуту).
Подробно про ротор
Ротор это подвижная часть электродвигателя, что тоже отражено в его названии. Это слово происходить от слова «rotation» — вращать. Внешне похож на цилиндр. Вращается внутри статора, но в некоторых очень редких случаях бывает наоборот. Например в двигателях жестких дисков компьютеров HDD.
Классификация роторов асинхронного двигателя
По конструкции ротора асинхронного двигателя делится на два основных типа: с короткозамкнутым ротором и с фазным ротором.
Оба типа имеют одинаковую конструкцию статора и отличаются лишь исполнением обмотки ротора.
Магнитопровод ротора выполняется аналогично магнитопроводу статора — из пластин электротехнической стали.
Устройство короткозамкнутого ротора АД
Короткозамкнутый ротор не имеет медных обмоток. Конструктивно он состоит из трех частей. Первая часть — это клетка из, как правило, алюминиевых стержней, которые упираются в два кольца по бокам.
Клетка служит для создания наведенного магнитного поля, который будет взаимодействовать с вращающимся электромагнитным полем статора.
Вторая часть это вал, который жестко скреплен с клеткой. Вал служит для передачи момента вращения от клетки. Третья часть это тонкие стальные пластины, которые заполняют остальное пространство внутри клетки, и служат для выдавливания магнитного потока в алюминиевые стержни.
Стальные пластины выполняют из тонкой стали, для уменьшения негативного термического воздействия вихревых токов.
Как правило, боковые кольца имеют дополнительные лопасти, осуществляющие вентиляцию воздуха внутри двигателя.
Механические характеристики АД с КР
Механические характеристики для АД с КР бывают двух типов. Это графики зависимости M=f(S) и n2=f(M).
Рассмотрим график M=f(S). На графике отображены 5 точек, обозначенных буквами.Точка «А» это точка, с параметром скольжения равным единице. Это означает, в этой точке скорость вращения ротора равна скорости вращения магнитного поля статора.
Далее, точка «Б» это рабочая точка двигателя в номинальном режиме. Точка «В» это переломный момент на графике, когда магнитное поле статора максимально цепляет ротор и заставляет его крутиться.
Если частота вращения ротора продолжает понижаться (на графике это отражается, как уменьшение скольжения) то сила сцепления поля статора с ротором ( создающий момент вращения) резко падает, что приводит к останову двигателя.
Второй график, показывающий зависимость частоты вращения вала от момента на валу, показывает реакцию электродвигателя (в виде наклона кривой) на изменение нагрузочного момента.
Точка «А» это идеальный момент работы двигателя, когда скорость вращения ротора равна скорости вращения статора, то есть нагрузочного момента нет.
В реальности такого никогда не бывает, поскольку есть расходы энергии на сопротивление подшипников, охлаждение двигателя, нагрев обмоток, перемагничивания полюсов и так далее. Точка «Б» характеризует номинальный момент работы двигателя. Точка «В» это точка максимального усилия электромагнитного поля по вращению ротора.
Устройство фазного ротора
По причине того, что двигатель с фазным ротором имеет обмотку на роторе, концы которой выведены на кольца, закрепленные на валу ротора. Количество колец — три, по количеству подходящих фаз к двигателю.
При минимальном сопротивлении резисторов, обмотки ротора становятся короткозамкнутыми и график работы такого двигателя не отличается от обычного короткозамкнутого двигателя.
Если изменять сопротивление фазного ротора, то возникает возможность ступенчатой регулировку скорости.
Это делают с помощью введения дополнительных активных сопротивлений, подключаемых с помощью контакторов. Фазный ротор подключается по схеме «звезда».
Передача электроэнергии на сам ротор идет с помощью щёток, которые скользят по фазным кольцам.
Принцип работы фазного ротора
На схеме изображена механическая характеристика асинхронного двигателя с фазным ротором. Такие двигатели применяются для привода механизмов, которые пускают в ход при большой нагрузке, например кран с подвешенным грузом.
На графике буквой «n» обозначена частота вращения ротора. Буквой «»M»» обозначена ось моментов.
Пунктиром показан возможный рабочий график двигателя, состоящий из частей трех разных графиков, для трех разных состояний фазного ротора.
Прежде всего, работу электродвигателя с фазным ротором принято описывать с помощью ступеней, или положений рукоятки, которым управляет оператор. Для удобства примем, что оператор начинает работу с 1ой ступени и заканчивает 3ей степенью.
Итак, оператор принял решение работать электродвигателем, и передвинул рукоятку управления на 1ую ступень. Эта ступень описывается формой красной кривой, на всем протяжении от горизонтальной до вертикальной оси.
Все контакторы (на принципиальной схеме) разомкнуты и начинается работа двигателя с включением максимального активного сопротивления в схему. Может быть оператора может устраивать такая работа, когда частота вращения ротора 50 оборотов в минуту, а может и нет. Потому что, двигатель должен всегда работать на частотах, когда развиваемый момент двигателя должен быть больше момента сопротивления, иначе он просто не сможет крутить вал.
Кривая графика красного цвета является кривой, при котором ток в цепи ротора минимален. А развиваемый момент максимален на малых частотах вращения ротора.
Возможно, оператору понадобиться увеличить частоту работы двигателя. Тогда он примет решение перевести рукоять на ступень 2. При этом замыкаются контакторы ступени 2, которые уменьшают дополнительные сопротивление в цепи ротора.
Ротор начинает работать по зеленой кривой. Если оператор переведет рукоять в ступень 3, то добавочные сопротивления в цепи станут равны нулю. В результате чего ротор превратиться в короткозамкнутый и будет работать по синей характеристике.
Точки «Т1» и «Т2» не обязательно должны быть в точке пересечений кривых, переключение может происходить в разные моменты времени. Это желательное состояние, для уменьшения разницы в моментах при переключении обмоток.
Управление
В этой части мы рассмотрим как новые и старые методы запуска, регулирования и останова электрических двигателей. Старые методы это примитивное кнопочное управление через магнитные пускатели. Новые методы это питание через софт стартеры и связку выпрямитель-инвертор.
Регулирование частоты вращения асинхронных двигателей
Существует несколько способов регулирования частоты вращения ротора. Самые известные из них это введение активного сопротивления в схему ротора (способ описанный выше) и второй это частотное регулирование.
Для этого стандартное промышленное электропитание выпрямляется до постоянного напряжения 380* √2=536 вольт. Для сглаживания пульсаций служит расположенный посредине схемы конденсатор.
Но самое главное, далее выпрямленное напряжение, превращается в переменное напряжение управляемой частоты и амплитуды. Это происходит с помощью трехфазной схемы из шести транзисторов или тиристоров, каждый из которых отвечает за свою полуволну.
Подключение с помощью нереверсивной схемы
Рассмотрим подключение асинхронного двигателя к трехфазной сети. Вся схема делится на две основных части, это силовая часть, расположенная слева и линии управления, расположенные справа. Кроме того, силовая часть на чертеже прерывается тремя размыкателями.
Рассмотрим их сверху вниз. Первое устройство, с обозначением QF, это автоматический трехфазный выключатель. Второе устройство, с обозначением КМ, это силовые контакты магнитного пускателя. Третье устройство, с обозначением КК, это силовые контакты теплового реле.
Поскольку во вспомогательной части имеются кнопки «Стоп» и «Пуск», при нажатии которых напряжение подается на катушку магнитного пускателя. Она подключает электродвигатель к сети трехфазного напряжения.
Более того, линия , после катушки магнитного пускателя может обрываться управляющим сигналом от теплового реле. Тепловое реле срабатывает при превышении допустимого тока через него.
Подключение с помощью реверсивной схемы
На рисунке отображена схема управления, позволяющая электродвигателю работать в двух разных направлениях. Эта схема меняет две фазы из трех между собой. По причине того, что сменяется последовательность направляющих усилий каждой фазы. Кроме того меняется суммарное направление вращение магнитного поля.
Управление реализовано с помощью двух контакторов, каждый из которых подключает к трехфазному питанию свою последовательность фаз.
Достоинства асинхронных электродвигателей
Достоинства асинхронных двигателей настолько велики, что позволили им стать самыми распространенными двигателями в промышленности.
Это простота конструкции, надежность и низкая стоимость. С другой стороны, именно отсутствие электрического контакта в работе двигателя означает максимально упростить двигатель.
Прежде всего, его расходными материалами становятся подшипники, позволяют работать двигателю долгие годы. Безусловно, при условии их обязательной периодической замене.
Недостатки асинхронных электродвигателей
С другой стороны, главным и единственным недостатком асинхронного двигателя является сложность регулирования скорости. Потому что, это необходимо в технологических процессах.
Видео
Материал на эту тему можно посмотреть и в Википедии.
Если вы напишите, что не хватает в этой статье — мы будем очень благодарны.
Заранее спасибо.
