Как рассчитать необходимую мощность электрического щита

Зачем это нужно?

Расчёт мощности щитка необходимо выполнить для:

• оптимального распределения нагрузки в существующих однофазных сетях с учётом сечения кабеля;
• равномерного распределения нагрузки по фазам в трехфазной сети;
• обнаружения «узких мест» сети для последующей модернизации;
• подбора кабеля нужного диаметра для прокладки новой проводки;
• подбора защитного оборудования;
• определения уровня затрат на электроэнергию.

Как видно из перечня, расчёт мощности является основополагающим при построении электросети и сборке электрощита.

Теоретическая основа расчётов

Номинальная мощность электроприборов обычно указывается на шильдике на приборе или же в паспорте к нему. Если же мощность не указана, но есть показатель тока, то для расчёта применяется следующая формула:

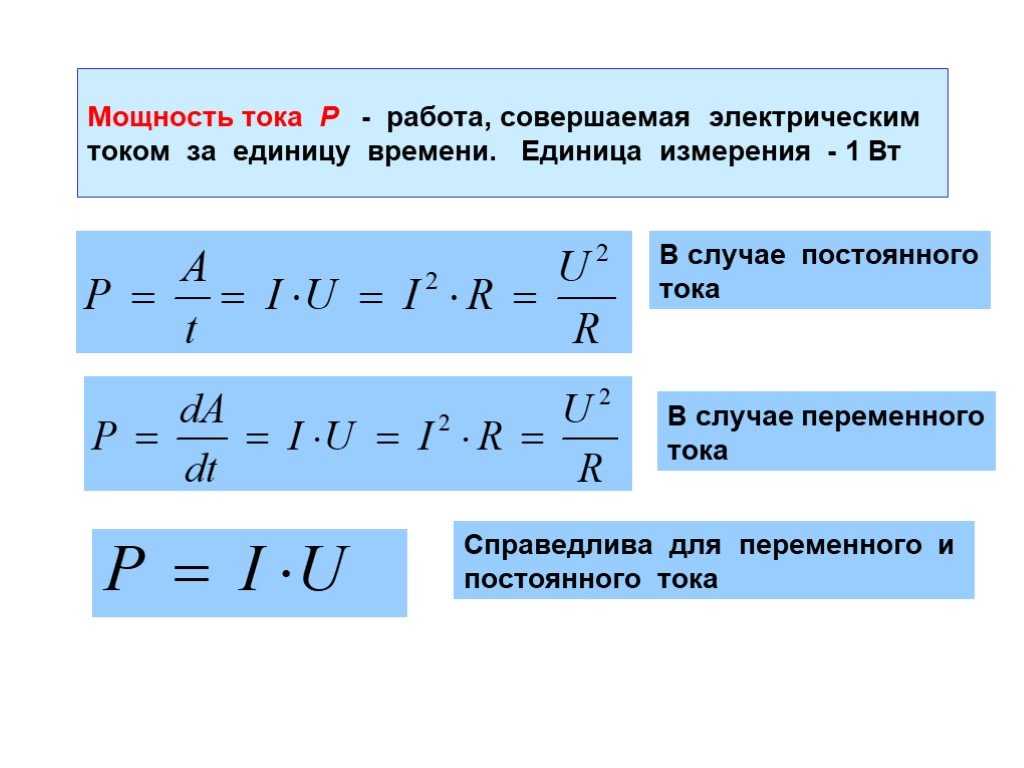

P=I∙U, Вт

где I – сила тока, А

U – напряжение в сети, В

Для определения суммарной мощности группы потребителей на одной линии применяется следующая формула:

Р_расч=К_с(Р₁+Р₂+Р₃+…+Р_n), Вт

Где с — коэффициент спроса,

Р₁, Р₂, Р₃, Р_n— номинальные мощности отдельных приборов, Вт

Коэффициент спроса указывает на возможность одновременного включения всех приборов линии. При одновременном включении всех устройств К_с=1. На практике это происходит редко, поэтому для жилых помещений коэффициент спроса принят на уровне 0,8 для 2х потребителей, 0,75 для 3х и 0,7 – 5 и более.

Также при расчётах мощности нужно учитывать соотношение реактивной и активной составляющих сопротивления нагрузки (cos φ, Вт / ВА).

Поэтому формула полной расчетной мощности будет выглядеть так:

S_p=Р_расч / cos φ , ВА

Где cos φ — коэффициент мощности.

При расчёте мощности для жилого помещения этот коэффициент принимают равным 0,95 – 0,98. Если же планируется подключение приборов с большим индуктивным сопротивлением (например, компрессор, насос, электродрель, перфоратор), то в расчет нужно закладывать cos φ равный 0,8.

Именно этот показатель нужно использовать при построении сети, распределении нагрузки на фазы. Также на основании полученных данных производится вычисление расчётной величины силы тока:

I_расч=S_Р / U, А

На основании этого показателя происходит подбор сечения кабеля для проводки, а также защитной автоматики для установки в щиток.

Пример расчёта мощности электрощита

Разберём подробнее расчёт на следующем примере.

Допустим, нужно подключить к щиту кухню, на которой предполагается использовать следующие приборы:

• электропечь с духовкой, 8800 Вт;
• микроволновка, 2200 Вт;
• чайник, 2000 Вт;
• мультиварка, 1000 Вт;
• тостер, 750 Вт;
• вытяжка, 400 Вт;
• холодильник, 250 Вт.

Произведём расчёт общей мощности помещения. Для этого складываем показатели мощности всех приборов:

Р_общ=8800+2200+2000+1000+750+400+250=15400 (Вт)

К линии планируется подключать все приборы, поэтому коэффициент спроса примем К_с=0,7. Расчётная мощность составит:

Р_расч=15400∙0,7=10780 (Вт)

Из перечня электроприборов видно, что в их числе нет устройств с большим индуктивным сопротивлением. Поэтому cos φ можно взять одинаковый для всех – 0,98. Уточнить этот показатель для каждого прибора можно по справочным таблицам.

Полная расчётная мощность с учётом cos φ составит:

S_Р=10780 / 0,98=11000 (ВА)

Также необходимо сделать вычисление силы тока:

I_расч=11000 / 220=50 (А)

Вычисленные показатели используются для определения входящей мощности электрического щита, а также для определения параметров для вводного автомата и защитных устройств на вводе.

Также нужно сделать вычисления по каждому отдельному потребителю. Это потребуется для равномерного распределения всех потребителей по фазам, определения нагрузки на каждую отдельную линию и подбор защитной автоматики для каждой из линий. Это удобно сделать в табличном документе Excel.

Мощных потребителей нужно выводить отдельной линией соответствующего сечения кабеля и установкой на неё специальной силовой розетки и автомата подходящего по номиналу. Обычно для подключения розеток используется кабель сечением 2,5 мм² и устанавливаются автоматические выключатели на 16 А. Поэтому нагрузку на розеточные линии следует распределить так, чтобы не превышать эти значения. В противном случае будет происходить постоянное срабатывание защитного автомата. При установке автомата большим номиналом будет происходить перегрузка проводки, что приведет к её перегреву и опасно возгоранием.

В таблице цветами выделены отдельные линии, которые нужно предусмотреть при проектировании щита для подключения всех потребителей.

Расчёт мощности щитка должен в обязательном порядке выполняться при проектировании проводки и самого щита. Без этих вычислений высока вероятность неэффективного использования или перегрузки линий электросети.
