Напряженность электрического поля — понятие, формула, единица измерения и значение » Kupuk.net

Заряженные тела действуют друг на друга посредством электрического поля, которое они создают в окружающем пространстве. Физическая величина называется напряженностью электрического поля в конкретной точке пространства и характеризуется векторной направленностью. Напряжение зависит от силы действия на заряженную частицу и размера потенциала.

Общее понятие

Электрическое поле представляет собой определенный вид материи, возникающий вокруг частиц или тел, у которых присутствует электрический заряд. В свободной форме поле существует при реформировании магнитного фона, например, при действии электромагнитных волн. Область воздействия не наблюдается непосредственно, но проявляется в результате влияния силы на тела с зарядами.

Электромагнитный фон рассматривается в форме математической модели, которая описывает размер напряженности в заданной точке участка. Поле не является вариантом вещества и относится к вопросам из метафизической области.

Классическая наука в вопросах рассмотрения объектов, которые по размеру больше атома, руководствуется теорией взаимодействия на электрическом участке. Поле считается отдельной составляющей общего электромагнитного фона. В теории квантовой электродинамики оно рассматривается в качестве элемента слабого взаимодействия.

Присутствие поля заключается в измерении числа свободных носителей при действии электростатического фона на плоскость проводящей среды. Этот эффект применяется при работе полевых радиоприемников. Поле воздействует силой на стационарные (относительно зрителя) заряженные частицы или тела. Если предмет является неподвижным в исследуемой сфере, то он не ускоряется при действии силы. Подвижные заряженные элементы ускоряются под влиянием энергетического и магнитного поля.

Напряженностью поля называется векторная размерность, которая определяется отношением действующей силы на положительно заряженную частицу, к величине отдельного потенциала. Вектор напряженности электрического поля совпадает в разных точках внутри исследуемого шара с направлением приложения силы. Величина измеряется в вольтах на метр (в/м) в соответствии с Международной СЕ.

Зависимость между двумя зарядами

Напряженность поля по аналогии с механическим действием характеризуется не только численной величиной, но и зависит от пространственного направления, т. е. представляет собой векторную константу. Если заряд одной частицы принять за единицу, то получится сила, которая действует на единицу потенциала.

Направленность точечного заряда с положительным значением идет по линии радиуса. Напряженность в разноудаленных точках от проводника всегда отличается и уменьшается при удалении в обратно пропорциональной зависимости к расстоянию в квадрате. Для расчета суммирующего показателя интенсивности значение напряженностей складываются, так как силы направляются одна к другой под углом. Такое вычисление происходит по закону параллелограмма. Этим же способом рассчитывается модуль напряженности в разных точках сферы при одном или нескольких зарядах.

Положительный заряд электричества отталкивается по прямой линии, продолжающей направление радиуса, если он находится в поле с плюсовым потенциалом. Вырисовывается совокупность радиальных линий, которые направляются в разные стороны от шара при перемещении заряда по различным точкам области и после отметок двигательных траекторий. Полученные воображаемые прямые являются силовыми электрическими линиями, по которым передвигается положительно заряженная частица с отсутствием инерции.

В электрически заряженном поле обнаруживается множество силовых линий. С их помощью графически показывается величина напряженности и направление действия электрического потенциала в конкретной точке поля. Иногда используется прием проведения через каждый см2 площади, перпендикулярной к силовым линиям на заданном участке пространства, такого количества линий, чтобы их суммарное значение соответствовало напряженности. Величина интенсивности в этой части поля меняет показатель в зависимости от густоты потока силовых векторов.

Однородное поле

Электростатическое поле называется равномерным или однородным, если имеет одинаковые показатели напряжения в различных пространственных областях по направлению и величине. Примером служит поле между большими заряженными пластинами, которые располагаются параллельно одна к другой.

Для изображения применяются прямые линии:

• параллельные друг другу;
• имеющие векторный показатель;
• располагающиеся равномерно и на одинаковом расстоянии.

Одноименные потенциалы отталкиваются при взаимодействии, поэтому электрический заряд может существовать только снаружи проводниковой плоскости. Объем электричества, который действует на единицу площади тела, называется поверхностной плотностью.

Величина показателя зависит:

• от общего количественного значения электричества на внешней площади тела;
• от формы поверхности используемого проводника.

Электрический заряд раздается равномерно при использовании круглых проводников большой длины или сферических фигур правильной формы. В этом случае поверхностная плотность потенциала будет одинаковой на всех участках площади тела. Если тело отличается неправильной геометрией, то заряд делится с нарушением равномерности. Больший показатель плотности определяется на вступающих частях и уменьшается внутри углублений и впадин.

Самый большой показатель поверхностной насыщенности проявляется на острых кромках и ребрах. Части потенциала на таких экстремальных участках отталкиваются и стремятся сбросить заряды с поверхности в проблемных областях. На острие скапливается значительная порция заряда, поэтому образовывается электрическое поле большой силы.

Возникает эффект конденсатора. Под его действием окружающий воздух или иной диэлектрик ионизируется и становится проводником. В этом случае наблюдается «стекание» потенциала с острия.

При изготовлении проводников тщательно убирают все острые выступы и концы, чтобы избежать избыточной электризации в случае применения высокого напряжения.

Электрическая напряженность в быту

Вначале создается электрический потенциал для получения поля. Любой диэлектрик натирается о шерсть, волосы, используется, например, пластиковая ручка или эбонитовая палочка. На поверхности предмета создается потенциал, а вокруг возникает электрическое поле. Ручка с зарядом притягивает мелкие кусочки бумаги. Если подобрать правильное сочетание материала и размера предмета, то в темноте наблюдаются небольшие искры, которые появляются вследствие разрядов электричества.

Электростатический фон часто появляется рядом с экраном телевизора при включении или выключении оборудования. Это поле ощущается в виде поднятых волосков на теле. Избыточный потенциал, полученный проводником извне, сосредотачивается на поверхности предмета, как становится ясно из проведенных опытов. Перемещение заряженных частиц к внешней оболочке свидетельствует о появлении электростатического поля внутри проводника, что дает импульс к переброске.

Существует ошибочное мнение, что электрический фон в заряженном теле исчезает после окончания дислокации электронов, а поле действует определенный промежуток времени. Если бы точка зрения была правильной, то избыточный потенциал мог находиться в условиях равновесия и способствовал бы беспорядочному и хаотичному движению молекул. Такое явление никогда не наблюдается в проводниках и заряженных телах.

Расчет показателей

Напряженность поля, которое возникает под действием системы зарядов в искомой точке исследуемой области, равняется векторному результату аналогичных показателей всех полей, создаваемых отдельными потенциалами.

Формула напряженности электрического поля выглядит как Е= F / q, где параметры обозначаются буквами:

Е — напряженность поля.

F — сила, которая влияет на заряд, находящийся в определенной точке.

Q — потенциал отдельной частицы, измеряется в кулонах.

Направление вектора Е должно совпадать с курсом действия силы, влияющей на положительный заряд, и находится в противоположном русле к давлению, которое оказывается на отрицательную частицу.

Это свойство означает, что действие поля происходит по принципу суперпозиции, который гласит:

• результат влияния на отдельную микрочастицу нескольких наружных сил равняется векторной сумме обособленных влияний;
• каждое сложное передвижение раскладывается на несколько простых.

Иногда принцип принимает другие формулировки, которые по смыслу представляют собой эквивалентную теорию. В соответствии с ней, для нахождения энергии взаимного смещения в системе множества частиц берется сумма активности парных сочетаний между всеми реальными парами зарядов. Уравнения, которые участвуют в описании поведения системы, являются линейными формулами по количеству микрочастиц.

Взаимодействие потенциалов

Элементарные микрочастицы, которые носят название электрических зарядов, создают в собственном окружении электромагнитный фон. Поле переносит силовые связи между отдельными частицами. Электростатическое поле контактирует с носителями заряда и представляет собой носитель информации в современных системах телевещания, радио.

Частицы взаимодействуют между собой и переносятся полем в пространственном континууме с определенной конечной скоростью. Электрический потенциал (заряд) является численной характеристикой в определенной области поля и принимает положительное или отрицательное значение. При этом величина силового действия между элементами, которое осуществляется зарядами, является прямо пропорциональной размеру потенциала. Определение направления силовых линий индукции, идущих со стороны электрического поля, зависит от знака действующего заряда.

Электрический потенциал определенной направленности присутствует в частице в течение всего времени ее существования. В результате происходит отождествление микроэлемента с его зарядом. Для характеристики используется система диполь, применяемая для описания поля или учета распространения колебаний электромагнитных линий вдали от нулевого источника с зарядом, разделенным в пространстве.

Потенциал любого проводника является кратным модулю элементарного заряда частицы. В природе создается одинаковое количество положительных и отрицательных электронов, при этом электрический потенциал молекул и атомов принимается равным нулю. Заряды ионов и катионов в каждом участке кристаллической решетки компенсируются между собой.

Возникновение изолированных систем с определенной полярностью связывается не с появлением новых потенциальных частиц, а с их разделением в некоторых условиях, например, при трении. Электростатическое поле возникает в случае неподвижности зарядов и является идеализированным понятием.

Точечные резервы

Потенциалом называется заряженный предмет или отдельная частица, размеры которой признаются ничтожными по сравнению с дистанциями до других зарядов в искомой системе. Точечный заряд идеализируется так же, как понятие материальной точки в механической теории. Заряд, который помещается в исследуемое тело для получения характеристик и выявления свойств, носит название пробного.

Такой потенциал является довольно малым, чтобы влиять на положение основных зарядов и искажать условия измеряемого поля. Этот элемент служит индикатором электромагнитного фона. Заряд в замкнутом электрическом поле никогда не изменится, если через поверхность не будут поступать заряженные элементарные частицы (закон Фарадея).

Если заряженная система 1 отдает потенциал системе 2, то размер получаемого заряда всегда равен величине отдаваемого количества. Заряд тела является симметричным относительно перемены порядка отсчета и не зависит от ускорения и начальной скорости.

Напряженность электрического поля | Физика

1. Определение напряженности

Как вы уже знаете из курса физики основной школы, электрическое взаимодействие заряженных тел осуществляется посредством электрического поля: каждое заряженное тело создает вокруг себя электрическое поле, которое действует на другие заряженные тела. Представление об электрическом поле ввел английский ученый Майкл Фарадей в первой половине 19-го века.

Электрическое поле в данной точке пространства можно охарактеризовать с помощью силы, действующей со стороны этого поля на точечный заряд, помещенный в данную точку. (Этот заряд должен быть достаточно мал, чтобы создаваемое им поле не изменяло распределения зарядов, которые создают данное поле. )

Как показывает опыт, сила , действующая на заряд q, пропорциональна величине этого заряда. Следовательно, отношение силы к заряду не зависит от величины заряда и характеризует само электрическое поле.

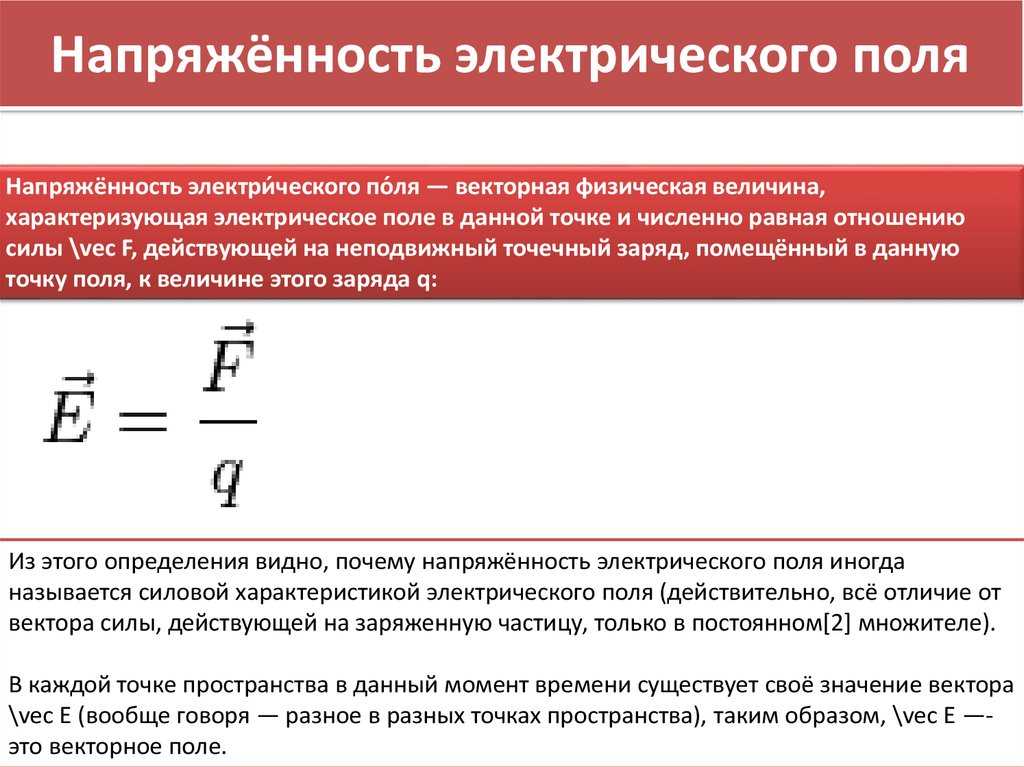

Напряженностью электрического поля в данной точке называют физическую величину, равную отношению силы , действующей со стороны поля на заряд q, помещенный в данную точку поля, к величине этого заряда:

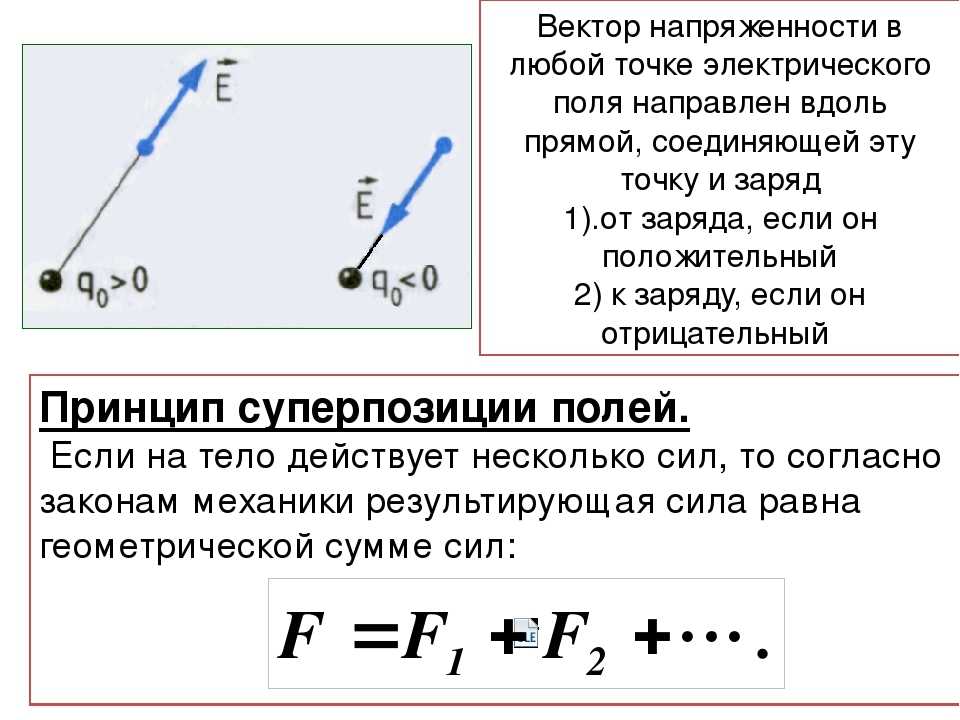

Напряженность поля – векторная величина. Ее направление в каждой точке совпадает с направлением силы, действующей на положительный заряд, помещенный в эту точку.

Единицей напряженности поля является 1 Н/Кл. 1 Н/Кл – небольшая напряженность. Например, напряженность электрического поля вблизи поверхности Земли, обусловленная электрическим зарядом Земли, составляет примерно 130 Н/Кл.

Если известна напряженность поля в данной точке, то можно найти силу , действующую на заряд q, помещенный в эту точку, по формуле

Из формул (1) и (2) следует, что направление напряженности поля в данной точке совпадает с направлением силы, действующей на положительный заряд, помещенный в эту точку.

Напряженность поля точечного заряда

Если внести в поле положительного точечного заряда Q другой положительный заряд, он будет отталкиваться от заряда Q.

Следовательно, напряженность поля положительного точечного заряда во всех точках пространства направлена от этого заряда. На рисунке 51.1 изображены векторы напряженности поля точечного заряда в некоторых точках. Видно, что при удалении от заряда модуль напряженности поля уменьшается.

? 1. Объясните, почему модуль напряженности поля точечного заряда Q на расстоянии r от заряда выражается формулой

Подсказка. Воспользуйтесь законом Кулона и определением напряженности поля.

? 2. Чему равна напряженность поля точечного заряда 2 нКл на расстоянии 2 м от него?

? 3. Модуль напряженности поля точечного заряда на расстоянии 0,5 м от него равен 90 Н/Кл. Чему может быть равен этот заряд?

Принцип суперпозиции полей

Если заряд находится в поле, созданном несколькими зарядами, то каждый из этих зарядов действует на данный заряд независимо от других.

Отсюда следует, что равнодействующая сил, действующих на данный заряд со стороны других зарядов, равна векторной сумме сил, действующих на данный заряд со стороны каждого из остальных зарядов.

Это означает, что справедлив принцип суперпозиции полей:

напряженность поля, созданного несколькими зарядами, равна векторной сумме напряженностей полей, созданных каждым из зарядов:

Используя принцип суперпозиции, можно найти напряженность поля, создаваемого несколькими зарядами.

? 4. Два точечных заряда расположены на расстоянии 60 см друг от друга. Модуль каждого заряда равен 8 нКл. Чему равен модуль напряженности поля, создаваемого этими зарядами:
а) в точке, расположенной на середине отрезка, соединяющего заряды, если заряды одноименные? разноименные?
б) в точке, находящейся на расстоянии 60 см от каждого заряда, если заряды одноименные? разноименные?

Для каждого из этих случаев сделайте в тетради чертеж, поясняющий решение.

2. Линии напряженности

На примере поля точечного заряда (рис. 51.1) можно заметить, что векторы напряженности электрического поля в разных точках пространства выстраиваются вдоль некоторых линий.

В случае точечного заряда эти линии представляют собой прямые лучи, проведенные из точки, в которой находится заряд. В поле, созданном несколькими зарядами, зти линии будут некоторыми кривыми, причем напряженность поля в каждой точке будет направлена по касательной к одной из таких линий.

Воображаемые линии, касательные к которым в каждой точке совпадают с направлением напряженности электрического поля, называют линиями напряженности электрического поля.

Линии напряженности начинаются на положительных зарядах и заканчиваются на отрицательных. Густота линий напряженности пропорциональна модулю напряженности.

? 5. Объясните, почему линии напряженности электрического поля не могут пересекаться.

Поля точечных зарядов

? 6. Объясните, почему линии напряженности электрического поля положительного и отрицательного точечных зарядов имеют вид, изображенный на рисунках 51. 2, а и 51.2, б.

? 7. На рисунке 51.3 изображены линии напряженности поля, созданного одинаковыми по модулю зарядами (разноименными и одноименными). В некоторых точках для наглядности изображены векторы напряженности поля.

а) Перенесите рисунки в тетрадь и обозначьте на них знаки зарядов.
б) Изобразите в тетради линии напряженности поля, созданного двумя одноименными зарядами, которое не совпадает ни с одним из приведенных рисунков.
в) Чему равна напряженность поля в центральной точке рисунка 51.3, б (в середине отрезка, соединяющего заряды? Поясните ваш ответ с помощью закона Кулона.

Поле равномерно заряженной сферы

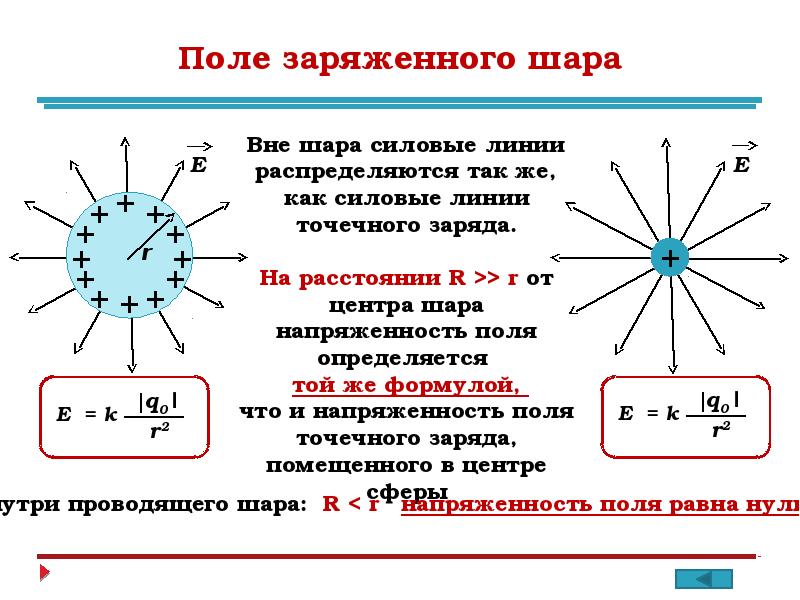

На рисунке 51.4 изображены линии напряженности электрического поля равномерно заряженной сферы.

Мы видим, что вне сферы зто поле совпадает с полем точечного заряда, ровного суммарному заряду сферы и расположенного в центре сферы.
Можно доказать, что внутри заряженной сферы напряженность поля ровна нулю. (Доказательство этого факта выходит за рамки нашего круга. )

? 8. На сфере радиусом 5 см находится заряд 6 нКл. Чему равна напряженность поля этого заряда:
а) в центре сферы?
б) на расстоянии 4 см от центра сферы?
в) на расстоянии 10 см от центра сферы?
г) вне сферы на расстоянии 1 см от ближайшей к этой точке поверхности сферы?

Однако напряженность электрического поля внутри заряженной сферы не обязательно равна нулю! Если внутри этой сферы находится заряженное тело, то согласно принципу суперпозиции напряженность электрического поля равна векторной сумме напряженности поля, создаваемого зарядом этого тела, и напряженности поля, создаваемого зарядом сферы.

Внутри сферы поле создается только заряженным телом, находящимся внутри сферы, потому что напряженность поля, созданного заряженной сферой, внутри сферы равна нулю. А в любой точке вне сферы напряженность поля можно найти, складывая векторы напряженности поля, создаваемого телом, расположенным внутри сферы, и поля, создаваемого зарядом сферы.

? 9. Имеются две концентрические (имеющие общий центр) сферы радиусом 5 см и 10 см. Заряд внутренней сферы равен 6 нКл, а заряд внешней сферы равен –9 нКл. Чему равен модуль напряженности поля в точке, находящейся от общего центра сфер на расстоянии, равном:
а) 3 см; б) 6 см; в) 8 см; г) 12 см; д) 20 см?

Поле равномерно заряженной плоскости

На рисунке 51.5 изображены линии напряженности электрического поля вблизи равномерно заряженной плоской пластины.

Будем считать, что размеры пластины намного больше расстояний от нее до тех точек пространства, в которых мы рассматриваем напряженность поля. В таких случаях говорят о поле равномерно заряженной плоскости.

Напряженность поля равномерно заряженной плоскости практически одинакова (по модулю и по направлению) во всех точках пространства по одну сторону от плоскости. Линии напряженности этого поля представляют собой параллельные прямые, перпендикулярные плоскости и расположенные на равных расстояниях друг от друга. Такое электрическое поле называют однородным.

По другую сторону плоскости изменяется только направление напряженности поля, а ее модуль остается таким же.

? 10. Напряженность электрического поля, создаваемого большой однородно заряженной пластиной, равна 900 Н/Кл. На расстоянии 40 см от пластины находится точечный заряд, равный по модулю 1 нКл.
а) На каком расстоянии от точечного заряда модуль напряженности его поля равен модулю напряженности поля пластины?
б) На каком расстоянии от плоскости результирующая напряженность поля плоскости и точечного заряда равна нулю, если знак точечного заряда совпадает со знаком заряда плоскости? Если знак точечного заряда противоположен знаку заряда плоскости?

Поле двух разноименно заряженных плоских пластин

Возьмем две одинаковые равномерно заряженные пластины, заряды которых равны по модулю, но противоположны по знаку. Расположим пластины параллельно друг друту на малом расстоянии друг от друга (рис. 51.6).

? 11. Объясните, почему в пространстве между пластинами напряженность поля в 2 раза больше, чем напряженность поля, создаваемого каждой из пластин, а вне пластин практически равна нулю.
Подсказка. Воспользуйтесь принципом суперпозиции электрических полей.

Как увидеть линии напряженности?

Поставим опыт
Поместим в электрическое поле состоящие из диэлектрика мелкие тела продолговатой формы – кристаллики, частицы манной крупы, мелко настриженные волосы и т. п. В электрическом поле они поворачиваются так, чтобы их более длинная сторона была направлена вдоль вектора напряженности поля. В результате эти тела выстраиваются вдоль линий напряженности, делая их форму видимой. На рисунке 51.7 приведены полученные таким образом «картины» электрических полей, создаваемых заряженным шариком (рис. 51.7, а) и двумя разноименно заряженными шариками (рис. 51.7, б).

Дополнительные вопросы и задания

12. Небольшой заряженный шарик массой 0,2 г подвешен на нити в однородном электрическом поле, напряженность которого направлена горизонтально и равна по модулю 50 кН/Кл.
а) Изобразите на чертеже положение равновесия шарика и силы, действующие на него.
б) Чему равен заряд шарика, если нить отклонена от вертикали на угол 30º?

13. Какова должна быть напряженность поля, чтобы капелька воды радиусом 0,01 мм находилась в этом поле в равновесии, потеряв 10³ электронов? Как должна быть направлена напряженность поля?
