Цифровой термометр из дисплея от Nokia 3310
Стабилизатор напряжения на 5в- 7805 или 78L05 или же аналогичный КРЕН Два электролитических конденсатора 47 mF на 16В Три резистора номиналом 4,7 кОм Три стабилитрона на напряжение 5,1 вольт, импорт или советские — не имеет значения Два транзистора кт 315 Один транзистор кт 361 Пять резисторов номиналом 1 кОм И два светодиода (какого цвета, значения не имеет: один служит для индикации питания, второй горит только в режиме программирования)
Данный программатор является почти универсальным. С его помощью можно программировать почти все известные кристаллы семейства PIC. Есть его много разновидностей и более простых и более навороченных. Итак, собрав его один раз, можно им пользоваться всегда.
Для облегчения изготовления была нарисована печатная плата для программатора, которая показана на рисунке 2:
+5v MCLR PGD PGC GND
Это выводы для подключение к контроллеру.
В нашем случае
+5v — 1 ножка микроконтроллера
MCLR — 4 ножка микроконтроллера
PGD — 7 ножка микроконтроллера
PGC — 6 ножка микроконтроллера
GND — 8 ножка микроконтроллера
Подключение программатора к COM — порту компьютера: Pin Name Dir Description 1 CD Carrier Detect 2 RXD Receive Data 3 TXD Transmit Data 4 DTR Data Terminal Ready 5 GND System Ground 6 DSR Data Set Ready 7 RTS Request to Send 8 CTS Clear to Send 9 RI Ring Indicator Цифры — это соответственно номера контактов COM-порта, согласно указанной выше схемы.
Ну, вроде, разобрались. Программатор должен работать сразу после сборки, и никакой дополнительной настройки и отладки не потребуется.
Программировать можно двумя способами:
1. Записать программу до впаивания контроллера в плату, то есть к панельке для контроллера припаять проводки.
2. Запрограммировать контроллер уже в самой плате (так называемое внутрисхемное программирование).
Как по мне, проще 1-й вариант.
Далее приступим к плате самого термометра
Основная проблема — это точно припаять проводки к дисплею, чтоб ничего не закоротить и не перегреть контакты. Если вам попадется дисплей с пружинными контактами, предпочтительней выбрать именно его, но также не стоит отказываться от чистых дисплеев без рамки, главное, чтобы они работали. После уже я увидел еще один тип дисплеев, которые идут с напылением на стекле и соединяются с платой при помощи резинки — про них ничего сказать не могу, так как не пробовал…
Распайка контактов дисплея есть на рисунке «Распайка дисплея»:
Распайка дисплея
Для быстрой и качественной распайки выводов дисплея я сначала чистил выводы обычным ластиком до того момента, пока позолота не слазила, далее немного флюса или канифоли и спокойно, но быстро и качественно припаивал шлейф.
Принципиальная схема термометра
Для того чтобы собрать термометр, необходимо сделать печатную плату, на которую запаяем все необходимые элементы.
Монтажная схема термометра
Есть печатная плата в формате .Lay. Скачать termopic.lay
После того как плата готова, можно приступить к программированию контроллера.
Программирование контроллера
В этом тоже ничего сложного нет.
Нам понадобится только программа WinPic800. Скачать WinPic800 с нашего сайта.
В настройках программы нужно указать несколько параметров:
Указать, что мы используем JDM-Programmer Указать COM порт, к которому подключен Ваш программатор Снять флаг с пункта «Blocade configuration» Далее напротив пункта DATA поставить флаг в поле -INV-
Нагляднее можно посмотреть на рисунке «Настройка программатора».
Настройка программатора
В программе необходимо выбрать тип кристалла, который программируем, в нашем случае это 12F629, и после загрузить файл прошивки.
Скачать файл прошивки.
Из настроек изменить только то, что показано на рисунке — установка фьюзов.
Установка фьюзов
И далее нажать на кнопку «Program All»
Затем подождать, пока не появится сообщение о том, что прошито успешно…
Настоятельно рекомендую контроллер в плату не впаивать, на то есть различные причины. Самая простая — это перепрошивка пика.
Осталось только подпаять дисплей.
Если все собрано правильно, то после подачи напряжения на экране появится изображение.
Джампер на плате предназначен для изменения режима отображения информации, в вернем положении джампера выводится инверсия изображения, а в нижнем положении — не инвертированное.
Минимальное напряжение, при котором у меня запустился термометр, это 2,2 вольта. Меньше пик работать не будет. Потребление данного термометра составляет максимум 0.6, максимум — 0.8 мА без подсветки. Таким образом, в качестве источника питания можно подключить литиевую батарею типа той, что стоит в биосе вашей материнской платы.
ВНИМАНИЕ !!! +5 вольт, которые есть на молексе компьютера, ИСПОЛЬЗОВАТЬ НЕЛЬЗЯ !!!! Этого не выдержит дисплей термометра. НЕОБХОДИМО ЗАПИТЫВАТЬ УСТРОЙСТВО НАПРЯЖЕНИЕМ МАКСИМУМ 3,7- 3,8 ВОЛЬТ !!!! Для получения необходимого напряжения идеально подходит стабилизатор LD1117. Он не является дефицитом, и я встречал его на платах винчестеров фирмы Samsung (кажется, на 40 GB моделях).
Ради интереса я зажал термодатчик между двумя пальцами, результат оправдал все мои надежды: показания термометра составили 35,6 °C, если учесть тот факт, что температура кожи рук не есть 36,6, то ему можно вполне доверять… Кстати, по поводу скорости обновления. На глаз изменения показаний происходят где-то раз в секунду. Несомненно, это медленнее, чем у терморезисторов, но зато данное устройство не нужно долго и уморительно калибровать.
Надеюсь, после такого подробного инструктажа все желающие смогут повторить данную конструкцию.
Подключение других LCD дисплеев, не Nokia 3310
Вопрос автору: Вот, например, тебе бы сказали, сделай точно такой же термометр, но задействуй при этом телефон Самсунг или Мотороллу и т.д. Что бы ты делал?
Ответ: Я бы заплатил программисту за то, чтобы он мне написал прошивку, далее я бы подогнал это под схему и выложил бы прошивку и схему. Цены на написание прошивок у нас от 10$ up to 50$.
Вопрос автору: А можно подключить не Nokia 3310, а например Nokia 8310 ?
Ответ: К приведенной в статье схеме и прошивке — нет! ТОЛЬКО 3310! Другие не подойдут, так как у них другой контроллер дисплея. Даже от 3410 не подходит.
Вопрос автору: На каком языке программирования пишется прошивка?
Ответ: На ассемблере или на С.
Обсудить статью на форуме
Рейтинг (голосов):8.72(95)
12345678910Личная моддинг коллекция
Поддержка графического дисплея от телефона Nokia 3310 с помощью микроконтроллера STM32
ЖК-матрица от Nokia 3310 имеет размеры 84 × 48 пикселей, что позволяет комфортно отображать 14 разборчивых буквенно-цифровых символов в 6 строках. По сравнению с возможностями популярных буквенно-цифровых дисплеев (обычно 2 × 16 или 2 × 20 символов), это большой объем информации.
Блок питания 0…30 В / 3A
Набор для сборки регулируемого блока питания…
Подробнее
Поскольку дисплей был разработан для портативного устройства, поле отображения ЖК-матрицы не очень большое (30×24 мм), толщина всего модуля также мала (около 3 мм).

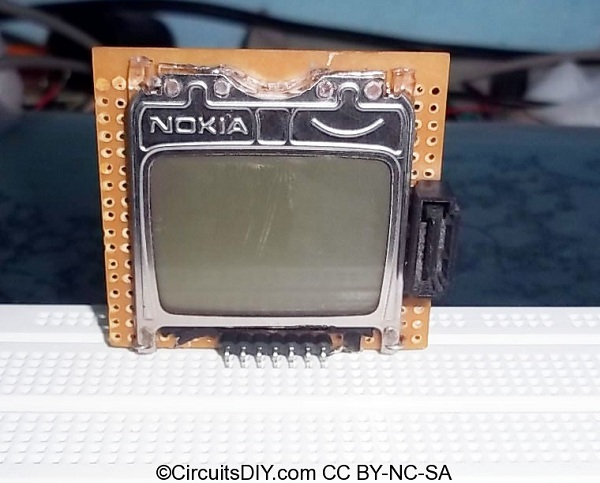

Рис. 1. Внешний вид дисплейного модуля от телефона Nokia 3310
Доступное в интернете описание дисплеев телефона Nokia 3310 указывают на то, что он имеет встроенный драйвер типа PCD8544 производства NXP (Philips).
Кратко напомним конструкцию и способ управления контроллером PCD8544. Его структура включает в себя:
Портативный паяльник TS80P
TS80P- это обновленная версия паяльника TS80 Smart, работающий от USB…
Подробнее
- Матричный драйвер ЖК-дисплея, включающий в себя систему подачи напряжения матрицы и систему компенсации контрастности в зависимости от температуры,
- Память изображений SRAM
- Интерфейс связи функционально аналогичен интерфейсу SPI.
Интерфейс связи контроллера PCD8544 был дополнен — по сравнению с классическим SPI — дополнительными линиями:
- nSCE — линия выбора системы (активна в логическом состоянии «0») — эквивалент Chip Select,
- D/nC — линия выбора места назначения отправленных данных: отображение оперативной памяти — данных (D/nC = 1) или управляющего регистра — отправка команд (D/nC = 0),
- RES — линия сброса контроллера.
На рис. 2 показан временная диаграмма при отправке байта данных или команды на контроллер дисплея.
Рис. 2. Способ отправки байта на контроллер PCD8544
Передача начинается с активации линии nSCE (установка на низкий уровень). Данные из линии SDIN вводятся в регистр контроллера с нарастающими фронтами тактового сигнала SCLK. В примере, показанном на рис. 2, после ввода одного байта линия nSCE становится неактивной. Контроллер допускает ввод блока байтов с активным nSCE (без необходимости устанавливать 1 по этой линии после каждого переданного байта), что в свою очередь ускоряет передачу данных.
Расположение выводов модуля дисплея от телефона Nokia 3310
| Контактный номер | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| функция | Vdd | SCLK | SDIN | D/C | SCE | GND | Vout | RES |
Напряжение питания дисплея (Vdd) должно составлять от 2,7 В до 3,3 В.
Напряжение, подаваемое на матрицу дисплея (6 … 8 В), генерируется от внутреннего преобразователя контроллера и выводится на контакт Vout, к которому должен быть подключен внешний фильтрующий конденсатор 10 мФ.
На рис. 3 показана принципиальная схема, иллюстрирующая подключение модуля дисплея к микроконтроллеру.
Рис. 3. Схема подключения дисплейного модуля от Nokia 3310 к микроконтроллеру
Память изображения
Содержимое памяти SRAM, встроенной в контроллер PCD8544, можно изменить, введя данные в контроллер, когда линия D/nC находится в высоком состоянии. ЖК-матрица может отображать 48 строк, каждая из которых имеет 84 пикселя.
Память SRAM организована в 6 банков по 84 байта. Эта организация обеспечивает логическое разделение поля отображения на 6 строк по 84 столбца (рис. 4). Строки пронумерованы от 0 до 5, столбцы от 0 до 83.
Рис. 4. Организация памяти SRAM в контроллере PCD8544
При вводе данных в память изображений сначала укажите номер банка памяти (переменная Y на рис.
4), затем номер байта в строке (переменная X на рис. 4). Сохранение всего банка эквивалентно отображению одной строки дисплея (линейки).
Каждый байт оперативной памяти отображается в виде вертикальной полосы размером 8 пикселей. Старший пиксель в строке соответствует младшему значащему биту, а самый низкий пиксель соответствует старшему значащему биту памяти. В стандартном режиме отображения установка бита в байте памяти соответствует отображению черного пикселя, а обнуление соответствует его отключению.
Адресация памяти
При вводе байтов в память SRAM, контроллер PCD8544 автоматически увеличивает счетчики строк и столбцов. Существует два режима автоматической модификации счетчика: вертикальный и горизонтальный — устанавливаются с помощью команды «Function Set». Вертикальный режим показан на рис. 5.
Рис. 5. Вертикальная адресация памяти изображений в контроллере PCD8544
Каждый раз, когда байт сохраняется, он увеличивается на один ряд строк.
Когда достигается максимальное число строк, счетчик строк сбрасывается, а счетчик столбцов увеличивается на 1. При отправке 6 байтов 0xFF, начиная с номера строки, равного нулю, в первом левом столбце дисплея будет отображаться вертикальная полоса по всей высоте дисплея. Режим вертикальной адресации (рис. 6) можно использовать при сохранении полноэкранного растрового изображения.
Рис. 6. Горизонтальная адресация памяти изображений в контроллере PCD8544
После сохранения каждого байта счетчик столбцов увеличивается. При достижении максимального числа столбцов счетчик столбцов сбрасывается, а счетчик строк увеличивается на 1. Режим горизонтальной адресации очень удобен при работе в текстовом режиме. Режимы адресации могут свободно переключаться во время нормальной работы дисплея, и это не влияет на отображаемую информацию.
Команды драйвера PCD8544
Контроллер принимает два набора команд: стандартную и расширенную, их описания перечислены в табл.
1 .
Табл . 1. Команды контроллера PCD8544 (согласно документации NXP)
| инструкция | D/C | Байт команды | описание | ||||||||
| DB7 | DB6 | DB5 | DB4 | DB3 | DB2 | DB1 | DB0 | ||||
| H=0 lub H=1 | |||||||||||
| NOP | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | Ничего не делать | |
| Function Set | 0 | 0 | 0 | 1 | 0 | 0 | PD | В | H | Уменьшенное энергопотребление (PD), адресация (V) и расширенные команды (H) | |
| Write Data | 1 | D7 | D6 | D5 | D4 | D3 | D2 | D1 | D0 | ОЗУ | |
| H = 0 основной набор команд | |||||||||||
| Reserved | 0 | 0 | 0 | 0 | 0 | 1 | X | X | Не использовать | ||
| Display Control | 0 | 0 | 0 | 0 | 0 | 1 | D | 0 | Е | Конфигурация дисплея | |
| Reserved | 0 | 0 | 0 | 0 | 1 | х | х | X | X | Не использовать | |
| 0 | 0 | 1 | 0 | 0 | 0 | У2 | Y1 | Y0 | Установка счетчика строк 0 … 5 | ||
| Set X address | 0 | 1 | X6 | X5 | Х4 | X3 | X2 | X1 | X0 | Установка счетчика столбцов 0 … 83 | |
| H = 1 расширенный набор команд | |||||||||||
| Reserved | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | Не использовать | |
| Reserved | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | X | Не использовать | |
| Temperature Control | 0 | 0 | 0 | 0 | 0 | 0 | 1 | ТС1 | TC0 | Температурный коэффициент | |
| Reserved | 0 | 0 | 0 | 0 | 0 | 1 | х | X | X | Не использовать | |
| Bias System | 0 | 0 | 0 | 0 | 1 | 0 | BS2 | BS1 | BS0 | Настройка BIAS | |
| Reserved | 0 | 0 | 1 | X | X | X | х | X | X | Не использовать | |
| Set Vop | 0 | 1 | Vop6 | Vop5 | Vop4 | Vop3 | Vop2 | Vop1 | Vop0 | Матричное напряжение питания (контраст) | |
Описание параметров из таблицы 1.
| знак | Когда 0 | Когда 1 |
| PD | Активная система | Режим низкой мощности |
| В | Горизонтальная адресация | Вертикальная адресация |
| H | Базовый набор инструкций | Расширенный набор команд |
| D E 0 1 1 0 1 1 | Дисплей выключен Нормальный режим Все сегменты освещены. Дисплей в инверсии | |
| TC1 TC00 0 0 1 1 0 1 1 | VLCD температурный коэффициент 0 VLCD температурный коэффициент 1 VLCD температурный коэффициент 2 (стандарт) VLCD температурный коэффициент 3 | |
Команда Function Set предназначена для программного переключения дисплея в режим пониженного энергопотребления, обращения к памяти RAM и установки набора команд (обычный или расширенный).
Контрастность дисплея зависит от напряжения, подаваемого на ЖК-матрицу, и устанавливается командой Set Vop. Можно установить 128 значений, но используемый диапазон регулировки составляет от 30 до 90.
Команда «Контроль температуры» позволяет установить одну из 4 предопределенных характеристик компенсации контрастной температуры. Коэффициент 2 (TC1 = 1, TC0 = 0) может использоваться для большинства приложений. Для дисплея телефона Nokia 3310 значение параметра BIAS должно быть 3.
Паяльный фен YIHUA 8858
Обновленная версия, мощность: 600 Вт, расход воздуха: 240 л/час…
Подробнее
Проводка Arduino | Монохромный ЖК-дисплей Nokia 5110/3310
Проводка Ардуино
Сохранить Подписаться
Пожалуйста, войдите, чтобы подписаться на это руководство.
После входа в систему вы будете перенаправлены обратно к этому руководству и сможете подписаться на него.
ЖК-дисплей работает при напряжении 3,3 В, поэтому вам потребуется микросхема сдвига уровня для использования с микроконтроллером на 5 В.
Далее предполагается, что это так. Если вы используете систему с микроконтроллером 3,3 В, вы можете пропустить переключатель уровня.
Предположим, вы хотите использовать это на макетной плате. Возьмите кусок 0,1-дюймового разъема длиной 8 контактов и вставьте его в макетную плату.
Вставьте любую сторону ЖК-дисплея в головку, «более толстый» конец — вверху.
Припаяйте все контакты.
Отложите чип переключателя уровней в сторону. Контакт 1 здесь слева.
Начнем с линий электропередач. система должна питаться от 3,3 В, поэтому красный здесь подключен к контакту 3 В от Arduino. Земля черная.
- Подключите контакт 1 4050, контакт ЖК-дисплея VCC и контакт подсветки ЖК-дисплея к 3,3 В.
- Подключите контакт 8 4050 и контакт GND ЖК-дисплея к земле.
Убедитесь, что светодиоды подсветки загораются
Опция диммируемой подсветки:
Более новые версии этих плат имеют значительно отличающуюся схему подсветки, которая ярче, чем у старых плат.
Можно добавить горшок к подсветке, чтобы можно было регулировать яркость. (Это работает и со старыми платами, но диапазон яркости будет ниже).
Дополнительный потенциометр можно подключить, как показано на фото ниже:
Далее мы начнем подключать линии данных.
- Подключите контакт RST (сброс) ЖК-дисплея (оранжевый провод) к контакту 2 модуля 4050 .
- Подсоедините контакт CS (выбор микросхемы) (желтый провод) к контакту 4 модуля 4050.
- Подключите контакт D/C (данные/команда) (зеленый провод) к контакту 6 модуля 4050.
Затем подключите:
- DIN (вход данных) контакт (синий провод) к контакту 15 4050
- CLK (часы) контакт (фиолетовый провод) к контакту 12 4050.
Затем мы можем подключить линии данных от ардуино к ЖК-дисплею. Мы можем использовать любые 5 контактов, но вы можете сначала начать с нашего примера.
- Контакт Arduino 3 (оранжевый) подключается к контакту 3 платы 4050.
- Arduino контакт 4 (желтый) подходит к контакту 5 из 4050.
- Контакт Arduino 5 (зеленый) подключается к контакту 7 платы 4050.
- Контакт Arduino 6 (синий) подключается к контакту 14 платы 4050.
- Контакт Arduino 7 (фиолетовый) подключается к контакту 11 платы 4050.
Теперь вы готовы к тесту!
Требования к питанию Тестирование Arduino
Это руководство было впервые опубликовано 17 декабря 2012 года.
обновлено 17 декабря 2012 г.
Эта страница (Arduino Wiring) последний раз обновлялась 17 декабря 2012 г.
Текстовый редактор на базе tinymce.
nokia%203310%20LCD спецификация и примечания по применению
| Каталог спецификация | MFG и тип | ПДФ | Ярлыки для документов |
|---|---|---|---|
2001 — нокиа Резюме: нет абстрактного текста | Оригинал | FIN-00045 нокиа | |
2000 — цепь мобильного зарядного устройства nokia Реферат: сенсорный экран мобильного телефона nokia схема мобильного телефона nokia Зарядное устройство для мобильного телефона на основе монеты схема ремонта мобильного телефона nokia NHM-5NX решение для ремонта nokia ремонт мобильного телефона nokia разблокировка кодов мобильных телефонов СИСТЕМЫ БЕЗОПАСНОСТИ АВТОМОБИЛЯ ЧЕРЕЗ DTMF НА МОБИЛЬНЫЙ ТЕЛЕФОН | Оригинал | 1999/5/ЕС. схема зарядного устройства нокиа
нокиа мобильный сенсорный экран
схема мобильного телефона нокиа
Зарядное устройство для мобильного телефона на основе монет
схема ремонта мобильного телефона нокиа
НХМ-5НХ
решение по ремонту нокиа
ремонт мобил нокиа
разблокировать коды мобильных телефонов
СИСТЕМЫ АВТОМОБИЛЬНОЙ БЕЗОПАСНОСТИ ЧЕРЕЗ DTMF НА МОБИЛЬНЫЙ ТЕЛЕФОН | |
Недоступно Резюме: нет абстрактного текста | OCR-сканирование | ||
2000 — бумажная презентация беспроводной связи Аннотация: мобильный телефон NOKIA корпорации пионер | Оригинал | ||
2010 — Nokia n97 Аннотация: дисплей nokia nokia «Nokia 6720» E6474A Система блокировки HSDPA с использованием bluetooth mobile nokia nokia 6720 nokia n97 display | Оригинал | E6474A E5643B 5990-4625EN нокиа н97 нокиа дисплей нокиа «Нокиа 6720» ХСДПА система блокировки с помощью bluetooth мобильный нокиа нокиа 6720 нокиа н97 дисплей | |
2004 — Модуль мобильной камеры NOKIA Реферат: камера nokia схема мобильного зарядного устройства nokia схема ремонта мобильного телефона nokia модуль камеры nokia ACP-12 Nokia7260 ремонт мобильного телефона nokia монетное зарядное устройство для мобильного телефона nokia mobile touch screen | Оригинал | РМ-17 1999/5/ЕС. Модуль мобильной камеры NOKIA нокиа камеры схема зарядного устройства нокиа схема ремонта мобильного телефона нокиа модуль камеры нокиа АКП-12 Nokia7260 ремонт мобил нокиа Зарядное устройство для мобильного телефона на основе монет нокиа мобильный сенсорный экран | |
2011 — BCM20203 Аннотация: команды чтения felica Команда DESFire Create File | Оригинал | ||
2003 — дисплей нокиа 6600 Реферат: камера NOKIA 6600 камера NOKIA 6600 камера nokia Мобильное зарядное устройство на монетах Улучшение заправки самолетов ремонт мобильных телефонов nokia сенсорный экран мобильного телефона ACP-12 схема дисплея nokia 101 | Оригинал | НХЛ-10 1999/5/ЕС. нокиа 6600 дисплей Камера НОКИА 6600 НОКИА 6600 нокиа камера Мобильное зарядное устройство на монетах заправка самолетов ремонт мобил нокиа нокиа мобильный сенсорный экран АКП-12 схема дисплея нокиа 101 | |
ДИСПЛЕЙ NOKIA Резюме: ЖК-дисплей nokia ЖК-дисплей Nokia Nokia pcb разъем для ЖК-дисплея BV4143 разъем для ЖК-дисплея Nokia Data Display Products VT100 | Оригинал | БВ4143 БВ4143 БВ4141 VT100 ДИСПЛЕЙ НОКИА нокиа жк дисплей нокиа жк нокиа разъем дисплея pcb lcd ЖК нокиа разъем дисплея Продукты для отображения данных | |
ПОС с Bluetooth Аннотация: Verilog код для реализации bluetooth Nokia 6210 PIC bluetooth схема мобильного телефона nokia zeevo TC2000 TC2000* zeevo NOKIA CIRCUIT PCB zeevo TC2000P-4 | Оригинал | МТС60110 AT76C551 ПИК с блютуз код verilog для реализации bluetooth Нокиа 6210 ПОС блютуз схема мобильного телефона нокиа Зеево TC2000 TC2000* Зеево ЦЕПНАЯ ПЕЧАТНАЯ ПЛАТА NOKIA Зеево ТС2000П-4 | |
2005 — 3ALOGICS Резюме: nfc-чип nfc-транспондер 14443 Внутри безопасный NFC Motorola Mifare Proximity P5CT072 IC NOKIA P5CD036 MET otto PLC проектирует умный дом | Оригинал | ||
НОКИА УЛЬТРА Аннотация: nokia+101+схема | OCR-сканирование | КД0031 КД0016 КД0036 КД0028 КД0029 MVX700/75Û КД0021 КД0023 НОКИА УЛЬТРА nokia+101+схема | |
1996 — «по команде» Nokia Аннотация: IC пульты дистанционного управления 40 каналов | Оригинал | ||
2001 — DSLAM d50 Реферат: nokia 1200 NOKIA Low Pass Filter полка микрофильтр D50 DSL POWER nokia D50 конфигурация SHDSL настройка DSLAM модемы SDSL N912 | Оригинал | ||
2007 — Триакс 1051 Аннотация: s1917 | Оригинал | СН-1024 P0907 Триакс 1051 с1917 | |
НОКИА УЛЬТРА Резюме: нет абстрактного текста | OCR-сканирование | HH804M0T HH860M0TTAC HH860N0K212Ö HH86OOKH70O HH8600KI1330 0Х43О HH860N0K232 НХ860НОК212 0КИ1335 НОКИА УЛЬТРА | |
БЛ-5Б нокиа Резюме: PTR80 CTX5000 DCPU821M5V DCPU821M DCXE821TNC DCXP821SFO DCXH821M5A DCXH821M4A DCXH821M50 | OCR-сканирование | CTX5000 DCP0821M5V DCPU821M 821М6А OCXH821M5N DCXH821M6N DCXH821M DCXH821M5 DCXE821TNC БЛ-5Б нокиа PTR80 CTX5000 DCPU821M5V DCXP821SFO DCXH821M5A DCXH821M4A DCXH821M50 | |
нокиа триакс 11 Резюме: nokia tv cable bedea triax 11 | OCR-сканирование | FTC39C FTC49C FTC67C FTC84C FTC99C FTM39C FTM49C FTM67C FTM84C FTM99C нокиа триакс 11 нокиа тв кабель бедеа триакс 11 | |
1999 — нокиа триакс 11 Реферат: CCH.99.281.505 Ирокез LEMO M80248 HF-2426 | Оригинал | МИЛ-С-17
58С/У
59Б/У
144/У
74А/У
178Б/У
179Б/У
87А/У
88А/У
96А/У
нокиа триакс 11
CCH. 99.281.505 ЛЕМО
ирокез M80248
ВЧ-2426 | |
2009 г. — нет в наличии Резюме: нет абстрактного текста | Оригинал | СН-1024 P0907 | |
2011 — Недоступно Резюме: нет абстрактного текста | Оригинал | СН-1024 P0907 | |
2003 — принципиальная схема nokia c1 Реферат: схема источника питания схема передатчика беспроводного динамика nokia схема зарядного устройства nokia схема зарядного устройства nokia принципиальная схема зарядного устройства телефона Nokia адаптер переменного тока nokia принципиальная схема Nokia схема приемника беспроводного микрофона принципиальная схема зарядного устройства для телефона | Оригинал | XE1202/XE3005 XE1202/XE3005-WHK3 U0303-210 принципиальная схема нокиа с1 схема блока питания нокиа схема передатчика беспроводного динамика схема зарядного устройства нокиа схема зарядного устройства нокиа схема зарядного устройства для телефона нокиа нокиа адаптер переменного тока Схема Nokia схема приемника беспроводного микрофона схема зарядного устройства для телефона | |
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
