К многочисленному семейству полупроводниковых диодов названных по фамилиям учёных, которые открыли необычный эффект, можно добавить ещё один. Это диод Шоттки. Немецкий физик Вальтер Шоттка открыл и изучил так называемый барьерный эффект возникающий при определённой технологии создания перехода металл-полупроводник.
Основной «фишкой» диода Шоттки является то, что в отличие от обычных диодов на основе p-n перехода, здесь используется переход металл-полупроводник, который ещё называют барьером Шоттки. Этот барьер, так же, как и полупроводниковый p-n переход, обладает свойством односторонней электропроводимости и рядом отличительных свойств.
В качестве материала для изготовления диодов с барьером Шоттки преимущественно используется кремний (Si) и арсенид галлия (GaAs), а также такие металлы как золото, серебро, платина, палладий и вольфрам.
На принципиальных схемах диод Шоттки изображается вот так.
Как видим, его изображение несколько отличается от обозначения обычного полупроводникового диода.
Кроме такого обозначения на схемах можно встретить и изображение сдвоенного диода Шоттки (сборки).
Сдвоенный диод – это два диода смонтированных в одном общем корпусе. Выводы катодов или анодов у них объединены. Поэтому такая сборка, как правило, имеет три вывода. В импульсных блоках питания обычно применяются сборки с общим катодом.
Так как два диода размещены в одном корпусе и выполнены в едином технологическом процессе, то их параметры очень близки. Поскольку они размещены в едином корпусе, то и температурный режим их одинаков. Это увеличивает надёжность и срок службы элемента.
У диодов Шоттки есть два положительных качества: весьма малое прямое падение напряжения (0,2-0,4 вольта) на переходе и очень высокое быстродействие.
К сожалению, такое малое падение напряжения проявляется при приложенном напряжении не более 50-60 вольт. При дальнейшем его повышении диод Шоттки ведёт себя как обычный кремниевый выпрямительный диод.
К недостаткам диодов с барьером Шоттки можно отнести то, что даже при кратковременном превышении обратного напряжения они мгновенно выходят из строя и главное необратимо.
В то время как кремниевые силовые вентили после прекращения действия превышенного напряжения прекрасно самовосстанавливаются и продолжают работать. Кроме того обратный ток диодов очень сильно зависит от температуры перехода. На большом обратном токе возникает тепловой пробой.
Проверка диодов Шоттки мультиметром.
Проверить диод Шоттки можно с помощью рядового мультиметра. Методика такая же, как и при проверке обычного полупроводникового диода с p-n переходом. Но и тут есть подводные камни. Особенно трудно проверить диод с утечкой. Прежде всего, элемент необходимо выпаять из схемы для более точной проверки. Достаточно легко определить полностью пробитый диод. На всех пределах измерения сопротивления неисправный элемент будет иметь бесконечно малое сопротивление, как в прямом, так и в обратном включении. Это равносильно короткому замыканию.
Сложнее проверить диод с подозрением на «утечку». Если проводить проверку мультиметром DT-830 в режиме «диод», то мы увидим совершенно исправный элемент.
Можно попробовать измерить в режиме омметра его обратное сопротивление. На пределе «20кОм» обратное сопротивление определяется как бесконечно большое. Если же прибор показывает хоть какое-то сопротивление, допустим 3 кОм, то этот диод следует рассматривать как подозрительный и менять на заведомо исправный. Стопроцентную гарантию может дать полная замена диодов Шоттки по шинам питания +3,3V и +5,0V.
Где ещё в электронике используются диоды Шоттки? Их можно обнаружить в довольно экзотических приборах, таких как приёмники альфа и бета излучения, детекторах нейтронного излучения, а в последнее время на барьерных переходах Шоттки собирают панели солнечных батарей. Так, что они питают электроэнергией и космические аппараты.
Принцип работы диода Шоттки, как его проверить и чем заменить
Основные характеристики диодов
Для начала вспомним, что такое обычный диод и как он работает. Это полупроводниковый прибор, который стоит из двух зон. При определённых условиях через этот переход перемещаются электроны.
Устройство и обозначение диода
Основное свойство элемента — он пропускает ток в одном направлении, и не пропускает в другом. Диоды Шоттки имеет такие же характеристики, как и обычные. На некоторых заострим внимание поподробнее. Это падение напряжения, обратный ток, обратное напряжение, частота.
Диод Шоттки отличается от обычных кремниевых диодов
Диод Шоттки делают из кремния (Si), арсенида галлия (GaAs) и редко — на основе германия (Ge). Металл в соединении с полупроводником определяет многие параметры диода. Этим металлом, может быть, золото (Au), ралладий (Pd), платина (Pt), вольфрам (W) которые наносятся на полупроводники.
А также как и обычный диод соединение полупроводник-металл обладает односторонней проводимостью с рядом положительных, а также отрицательных качеств.

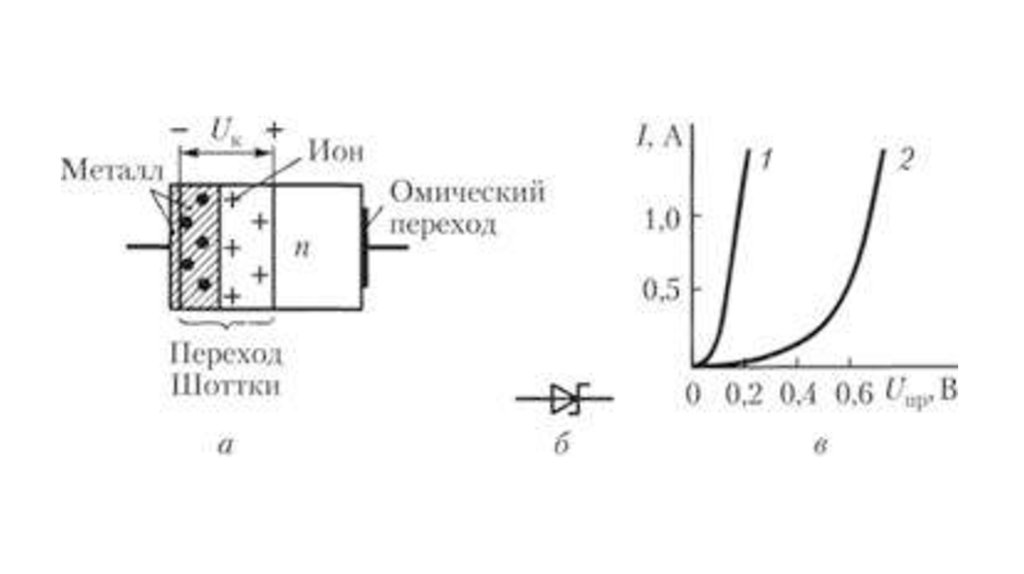

Вольт-амперная характеристика диода шоттки
Вольт-амперная характеристика диода Шоттки отличается от обычного полупроводникового большей нелинейностью.
Что дает использование соединения металл-полупроводник? Два положительных момента:
- Очень небольшое падение напряжения на прямом переходе — 0,2-0,4 В. Для кремниевого диода «среднее» значение этого параметра — 0,7 В. Правда, малое падение напряжения имеют только приборы с небольшим напряжением пробоя — до 100 В. Для более мощных это падение только чуть ниже, чем у кремниевых.
- Высокое быстродействие. То есть, он быстро меняет своё состояние. Переход из открытого состояния в закрытое и обратно происходит за очень короткий промежуток времени и определяется только барьерной ёмкостью. Их применяют в системах коммутации, где важна скорость реакции.
Что такое диод Шоттки и как он обозначается на схеме
Есть у них и минусы. При повышении температуры у них значительно возрастает обратный ток.
Второй недостаток — при превышении максимально допустимого обратного напряжения происходит необратимый пробой. То есть, прибор выходит из строя. Есть и ещё один минус — малое падение прямого напряжения только у диодов Шоттки с малым напряжением пробоя (до сотни вольт).
У вариантов с более высоким напряжением потери сравнимы с кремниевыми.
Обозначение, применение и параметры диодов Шоттки
К многочисленному семейству полупроводниковых диодов названных по фамилиям учёных, которые открыли необычный эффект, можно добавить ещё один. Это диод Шоттки.
Немецкий физик Вальтер Шоттка открыл и изучил так называемый барьерный эффект возникающий при определённой технологии создания перехода металл-полупроводник.
Основной «фишкой» диода Шоттки является то, что в отличие от обычных диодов на основе p-n перехода, здесь используется переход металл-полупроводник, который ещё называют барьером Шоттки. Этот барьер, так же, как и полупроводниковый p-n переход, обладает свойством односторонней электропроводимости и рядом отличительных свойств.
В качестве материала для изготовления диодов с барьером Шоттки преимущественно используется кремний (Si) и арсенид галлия (GaAs), а также такие металлы как золото, серебро, платина, палладий и вольфрам.
На принципиальных схемах диод Шоттки изображается вот так.
Как видим, его изображение несколько отличается от обозначения обычного полупроводникового диода.
Кроме такого обозначения на схемах можно встретить и изображение сдвоенного диода Шоттки (сборки).
Сдвоенный диод – это два диода смонтированных в одном общем корпусе. Выводы катодов или анодов у них объединены. Поэтому такая сборка, как правило, имеет три вывода. В импульсных блоках питания обычно применяются сборки с общим катодом.
Так как два диода размещены в одном корпусе и выполнены в едином технологическом процессе, то их параметры очень близки. Поскольку они размещены в едином корпусе, то и температурный режим их одинаков. Это увеличивает надёжность и срок службы элемента.
У диодов Шоттки есть два положительных качества: весьма малое прямое падение напряжения (0,2-0,4 вольта) на переходе и очень высокое быстродействие.
К сожалению, такое малое падение напряжения проявляется при приложенном напряжении не более 50-60 вольт.
При дальнейшем его повышении диод Шоттки ведёт себя как обычный кремниевый выпрямительный диод. Максимальное обратное напряжение для Шоттки обычно не превышает 250 вольт, хотя в продаже можно встретить образцы, рассчитанные и на 1,2 киловольта (VS-10ETS12-M3).
Так, сдвоенный диод Шоттки (Schottky rectifier) 60CPQ150 рассчитан на максимальное обратное напряжение 150V, а каждый из диодов сборки способен пропустить в прямом включении 30 ампер!
Также можно встретить образцы, выпрямленный за полупериод ток которых может достигать 400А максимум! Примером может служит модель VS-400CNQ045.
Очень часто в принципиальных схемах сложное графическое изображение катода попросту опускают и изображают диод Шоттки как обычный диод. А тип применяемого элемента указывают в спецификации.
К недостаткам диодов с барьером Шоттки можно отнести то, что даже при кратковременном превышении обратного напряжения они мгновенно выходят из строя и главное необратимо. В то время как кремниевые силовые вентили после прекращения действия превышенного напряжения прекрасно самовосстанавливаются и продолжают работать.
Кроме того обратный ток диодов очень сильно зависит от температуры перехода. На большом обратном токе возникает тепловой пробой.
К положительным качествам диодов Шоттки кроме высокого быстродействия, а, следовательно, малого времени восстановления можно отнести малую ёмкость перехода (барьера), что позволяет повысить рабочую частоту. Это позволяет использовать их в импульсных выпрямителях на частотах в сотни килогерц. Очень много диодов Шоттки находят своё применение в интегральной микроэлектронике. Выполненные по нано технологии диоды Шоттки входят в состав интегральных схем, где они шунтируют переходы транзисторов для повышения быстродействия.

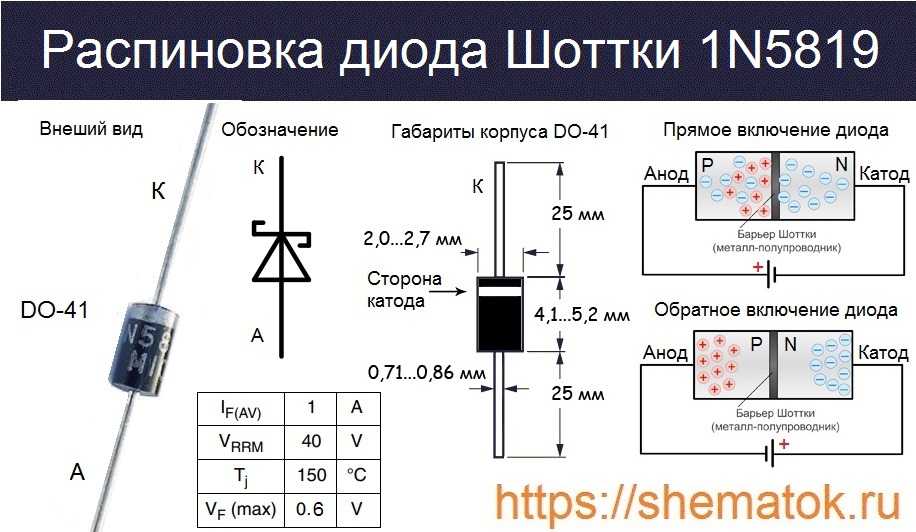

В радиолюбительской практике прижились диоды Шоттки серии 1N581x (1N5817, 1N5818, 1N5819). Все они рассчитаны на максимальный прямой ток (IF(AV)) – 1 ампер и обратное напряжение (VRRM) от 20 до 40 вольт. Падение напряжения (VF) на переходе составляет от 0,45 до 0,55 вольт. Как уже говорилось, прямое падение напряжения (Forward voltage drop) у диодов с барьером Шоттки очень мало.
Также достаточно известным элементом является 1N5822. Он рассчитан на прямой ток в 3 ампера и выполнен в корпусе DO-201AD.
Также на печатных платах можно встретить диоды серии SK12 – SK16 для поверхностного монтажа. Они имеют довольно небольшие размеры. Несмотря на это SK12-SK16 выдерживают прямой ток до 1 ампера при обратном напряжении 20 – 60 вольт. Прямое падение напряжения составляет 0,55 вольт (для SK12, SK13, SK14) и 0,7 вольт (для SK15, SK16). Также на практике можно встретить диоды серии SK32 – SK310, например, SK36, который рассчитан на прямой ток 3 ампера.
Применение диодов Шоттки в источниках питания.
Диоды Шоттки активно применяются в блоках питания компьютеров и импульсных стабилизаторах напряжения. Среди низковольтных питающих напряжений самыми сильноточными (десятки ампер) являются напряжения +3,3 вольта и +5,0 вольт. Именно в этих вторичных источниках питания и используются диоды с барьером Шоттки. Чаще всего используются трёхвыводные сборки с общим катодом.
Именно применение сборок может считаться признаком высококачественного и технологичного блока питания.
Выход из строя диодов Шоттки одна из наиболее часто встречающихся неисправностей в импульсных блоках питания. У него может быть два «дохлых» состояния: чистый электрический пробой и утечка. При наличии одного из этих состояний блок питания компьютера блокируется, так как срабатывает защита. Но это может происходить по-разному.
Применение в электронике
Такие свойства, как быстродействие и малое падение напряжения позволяет использовать диоды Шоттки в высокочастотных схемах. Например, в силовых высокочастотных выпрямителях (до сотен килогерц), где они работают как высокочастотные выпрямители. Применяют их и в усилителях звука, так как по сравнению с обычными диодами они дают меньший уровень помех.
Если вы посмотрите на плату источника питания, точно увидите диод Шоттки
Ещё одна область применения — составная часть более сложных полупроводниковых приборов.
Например, МОП — транзисторы, диодные сборки и силовые диоды со встроенным диодом Шоттки имеют лучшие характеристики.
Сфера применения изделий велика, но наиболее часто их применяют в блоках питания компьютеров. А также в схемах для модуляции света в приёмниках излучения, солнечных батареях.
Номенклатура диодов Шоттки [ править | править код ]
Диоды Шоттки — составные части современных дискретных полупроводниковых приборов:
- МОП-транзисторы со встроенным обратным диодом Шоттки (впервые выпущены компанией International Rectifier под торговой маркой FETKY в 1996) — основной компонент синхронных выпрямителей. В отличие от обычного МОП-транзистора, обратный диод которого отличается высоким прямым падением напряжения и посредственными временны́ми характеристиками (так как представляет собой обычный диод на p-n переходе, образуемый областями стока и подложкой, объединённой с истоком), использование обратного диода Шоттки позволяет строить силовые синхронные выпрямители с частотой преобразования в сотни кГц и выше.
Существуют приборы этого класса со встроенными драйверами затворов и устройствами управления синхронным выпрямлением. - Так называемые ORing [3] -диоды и ORing-сборки — силовые диоды и диодные сборки, применяемые для объединения параллельных источников питания общей нагрузки в устройствах повышенной надёжности (логическое ИЛИ по питанию). Отличаются особо низким, нормируемым прямым падением напряжения. Например, специализированный миниатюрный диод MBR140 (30 В, 1 А) при токе 100 мА имеет прямое падение напряжения не более 360 мВ при +25 °C и 300 мВ при +85 °C. ORing-диоды характеризуются относительно большой площадью p-n-перехода и низкими удельными плотностями тока.
Существуют приборы этого класса со встроенными драйверами затворов и устройствами управления синхронным выпрямлением.Условное обозначение и характеристики
На схеме диод Шоттки имеет особое обозначение. Отличие от обычного состоит в том, что перекладина у треугольника имеет загнутые края. Не один, как у стабилитрона, а оба. И края эти загнуты в разные стороны. На рисунке приведено обозначение по ГОСТу.
Диод Шоттки на схеме: условное обозначение
Про характеристики уже говорили.
Это три основных параметра:
Приведённые параметры — средние. Есть довольно серьёзный разбег и для каждого случая можно подобрать нужные характеристики по каждому из пунктов. Иногда ещё важен такой параметр, как скорость переключения (быстродействие).
Диоды Шоттки: описание, принцип работы, схема, основные параметры, применение, характеристики

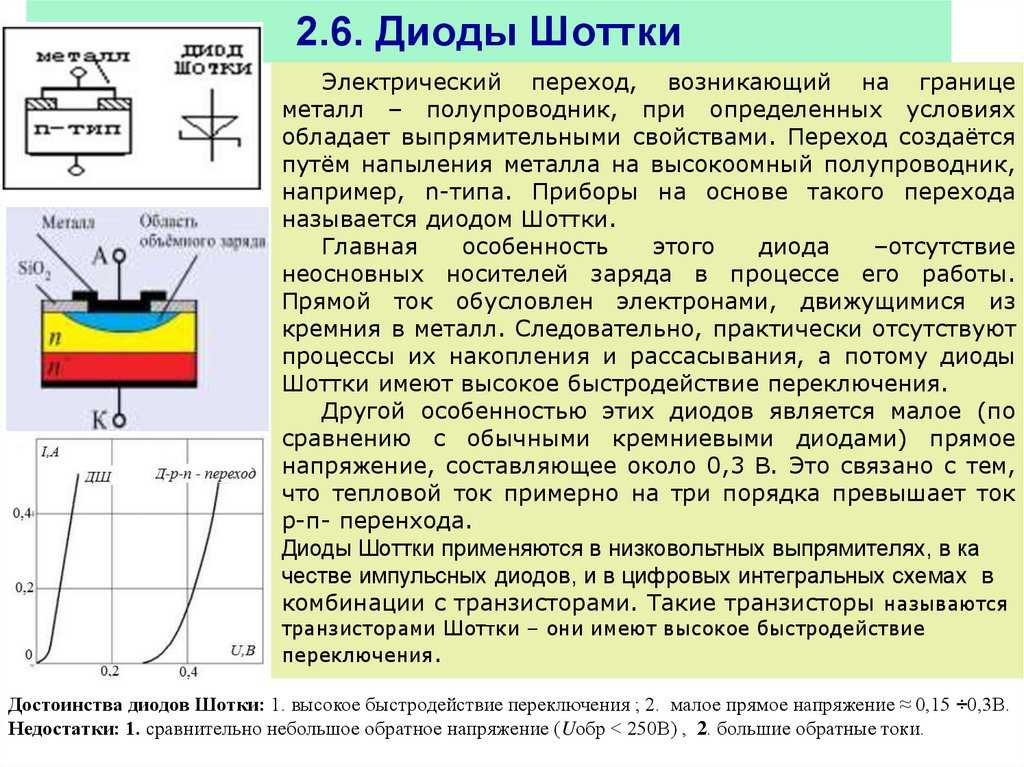

В конце 30-х годов XX века немецкий физик Вальтер Шоттки обнаружил, что внешнее электрическое поле заставляет свободные электроны покидать зону проводимости и в буквальном смысле выходить из твёрдого тела. Данная квантовая зависимость впоследствии была названа именем её первооткрывателя и теперь известна, как эффект Шоттки.
Несмотря на то, что открытие германского учёного относится к области теоретической физики, оно находит применение в практической радиотехнике и лежит в основе функциональности таких радиокомпонентов, как диоды Шоттки. Их отличие от обычных электрических вентилей заключается в отсутствии классического полупроводникового p-n-перехода.
Его роль играет контакт между полупроводником и металлом.
Металл и полупроводник: особенности контакта.
В контактной области полупроводниковых и металлических материалов эффект Шоттки приводит к образованию в полупроводнике слоя, сильно обеднённого электронами. Он обладает вентильными свойствами, присущими полупроводниковому p-n-переходу. Эта зона представляет собой преграду для носителей заряда, поэтому данные радиокомпоненты часто называют диодами с барьером Шоттки.
Элементы отличаются от обычных полупроводниковых вентилей следующими качествами:
- пониженное падение напряжения при прямом смещении;
- незначительная собственная ёмкость;
- малый обратный ток;
- низкое допустимое обратное напряжение.
При прямом смещении разность потенциалов на диоде Шоттки не превышает 0,5 В, тогда как на обычном выпрямительном вентиле падение напряжения составляет около 2-3 В. Это объясняется небольшим сопротивлением переходного участка между полупроводником и металлом.
Хорошие частотные характеристики диодов Шоттки обусловлены отсутствием в переходной зоне неосновных носителей заряда. Из-за этого в контактной области не протекают обычные для чисто полупроводникового p-n-перехода процессы диффузии и рекомбинации дырок и электронов. Следовательно, собственная ёмкость этого слоя стремится к нулю. Данное свойство делает диоды с барьером Шоттки предпочтительными для использования в высоко- и сверхвысокочастотных схемах, а также аппаратуре с импульсными режимами работы – всевозможных цифровых устройствах, системах управления электроникой и импульсных блоках питания.
Низковольтные диоды.
Особенность диодов Шоттки состоит в том, что они являются низковольтными. Если приложенная разность потенциалов превышает некоторый допустимый уровень, то в соответствии с квантовыми законами происходит пробой, который в обычном полупроводниковом радиокомпоненте может быть туннельным, лавинным или тепловым. После первых двух диод восстанавливается и продолжает исправно работать.
Тепловой пробой означает фатальную поломку.
В диодах с барьером Шоттки пробой всегда бывает только тепловым. Такова особенность металло-полупроводникового перехода. При большом обратном смещении элемент выходит из строя и нуждается в замене. Этим, кстати, объясняется сильная чувствительность диодов Шоттки к статическому электричеству – при их монтаже и обслуживании радиоаппаратуры с этими элементами необходимо заземлять спецодежду и инструменты.
Однако чувствительность этих радиокомпонентов не всегда является их недостатком. Например, благодаря этой характеристике диоды с барьером Шоттки используются в особо чувствительных гетеродинах, которые получают способность обрабатывать радиосигналы очень малой мощности.
Основные параметры.
- Максимальное постоянное обратное напряжение;
- Максимальное импульсное обратное напряжение;
- Максимальный (средний) прямой ток;
- Максимальный импульсный прямой ток;
- Постоянное прямое напряжение на диоде при заданном прямом токе через него;
- Обратный ток диода при предельном обратном напряжении;
- Максимальная рабочая частота диода;
- Время обратного восстановления;
- Общая емкость диода.
Производство диодов Шоттки.
В качестве полупроводниковой составляющей используются стандартные материалы – кремний, германий и арсенид галлия. На них в процессе изготовления радиокомпонентов напыляются такие металлы, как золото, серебро, палладий, вольфрам. Именно эти элементы таблицы Менделеева обеспечивают достаточно высокий потенциальный барьер, определяющий функциональность диодов Шоттки.
Германиевые радиокомпоненты показывают высокую устойчивость к изменению температурного режима, поэтому данный материал чаще кремния и арсенида галлия используется при производстве диодов для мощных схем питания. Зато кремниевые и галлиевые элементы демонстрируют лучшие частотные параметры.
Виды диодов Шоттки
В настоящее время в электронных устройствах обычно применяют именно этот тип диодов. Бывают следующих видов:
Сдвоенные диоды Шоттки (или диодные сборки) выполнены в одном корпусе, похожи на силовые ключи, имеют три вывода. Диоды в сборке имеют одинаковые или очень близкие параметры, так как выполняются в одном технологическом цикле.
Часто диоды Шоттки выглядят именно так, но есть еще и в виде обычных диодов и СМД варианты. Как видите, на пластиковых стоит обозначение связки двух диодов — с общим анодом
Деталь имеет обычный корпус в виде небольших цилиндров с двумя проволочными выводами. Катод помечен полосой.
Таблица названий и характеристик
Диоды Шоттки выпускаются определёнными сериями. Не так много производителей в мире, несколько десятков серий. В таблице собраны наиболее часто встречающиеся элементы отечественного и импортного производства (некитайского).
| Отечественные диоды Шоттки | Импортные диоды Шоттки | U max, V | Imax, А | Тип |
| 1N5817 | 20-25 | 1 | Одинарный | |
| 1N5820 | 20-25 | 3 | Одинарный | |
| КД269 А, АС | 20-25 | 5 | Одинарный/сдвоенный | |
| КД238АС | 20-25 | 7,5 | Сдвоенный | |
| КД270 А, АС | 20-25 | 7,5 | Одинарный/сдвоенный | |
| КД271 А, АС | 20-25 | 10 | Одинарный/сдвоенный | |
| КД272 А, АС | SR1620 | 20-25 | 15 | Одинарный/сдвоенный |
| КД273 А, АС | 20-25 | 20 | Одинарный/сдвоенный | |
| 1N5818 | 30-35 | 1 | Одинарный | |
| 1N5821 | 30-35 | 3 | Одинарный | |
| КД638 А, АС | 30-35 | 5 | Сдвоенные | |
| КД238 А, АС | 30-35 | 7,5 | Сдвоенные | |
10TQ0. 5 | 30-35 | 10 | Одинарный | |
| 12TQ035 | 30-35 | 15 | Одинарный | |
| 20TQ035 | 30-35 | 20 | Одинарный | |
| SR5030 | 30-35 | 50 | Сдвоенные | |
| 1N5819 | 40-45 | 1 | Одинарный | |
| 1N5822 | 40-45 | 3 | Одинарный | |
| КД638 АС | SR540 | 40-45 | 5 | Одинарный |
| КД238 АС | 6TQ045 | 40-45 | 7.5 | Сдвоенные |
| 10TQ045 | 40-45 | 10 | Одинарный | |
| 12TQ045 | 40-45 | 15 | Одинарный | |
| 20TQ045 | 40-45 | 20 | Одинарный | |
| SR350 | 50 | 3 | Одинарный | |
| КД269 Б, БС | 50 | 5 | Одинарный/сдвоенный | |
| КД270 Б, БС | SR850 | 50 | 7.5 | Одинарный/сдвоенный |
| КД271 Б, БС | 50 | 10 | Одинарный/сдвоенный | |
| КД272 Б, БС | 50 | 15 | Одинарный/сдвоенный | |
| КД273 Б, БС | 18TQ050 | 50 | 20 | Одинарный/сдвоенный |
| SR160 | 60 | 1 | Одинарный | |
| SR360 | 60 | 3 | Одинарный | |
| КД638 БС | SR560 | 60 | 5 | Сдвоенные |
| КД636 АС | SR1660 | 60 | 15 | Сдвоенные |
| КД637 АС | 60 | 25 | Сдвоенные | |
| КД269 В, ВС | 50SQ080 | 75 | 5 | Одинарный/сдвоенный |
| КД270 В, ВС | 8TQ060 | 75 | 7,5 | Одинарный/сдвоенный |
| КД271 В, ВС | 75 | 10 | Одинарный/сдвоенный | |
| КД272 В, ВС | 75 | 15 | Одинарный/сдвоенный | |
| КД273 В, ВС | 75 | 20 | Одинарный/сдвоенный | |
| 30CPQ80 | 75 | 30 | Сдвоенные | |
| 11DQ09 | 90-100 | 1. 1 | Одинарный | |
| 31DQ10 | 90-100 | 3.3 | Одинарный | |
| КД638 ВС | 90-100 | 5 | Сдвоенные | |
| КД269 Г, ГС | 50SQ100 | 90-100 | 5 | Одинарный/сдвоенный |
| КД270 Г, ГС | 8TQ100 | 90-100 | 7.5 | Одинарный/сдвоенный |
| КД271 Г, ГС | 90-100 | 10 | Одинарный/сдвоенный | |
| КД272 Г, ГС | 90-100 | 15 | Одинарный/сдвоенный | |
| КД273 Г, ГС | 90-100 | 20 | Одинарный/сдвоенный | |
| 30CPQ100 | 90-100 | 30 | Сдвоенные | |
| КД638 ГС | 150 | 5 | Сдвоенные | |
| КД269 Д, ДС | 150 | 5 | Одинарный/сдвоенный | |
| КД638 ДС | 150 | 5 | Сдвоенные | |
| КД270 Д, ДС | 150 | 7,5 | Одинарный/сдвоенный | |
| КД271 Д, ДС | 10CTQ150 | 150 | 10 | Одинарный/сдвоенный |
| КД636 БС | 150 | 15 | Сдвоенные | |
| КД272 Д, ДС | 150 | 15 | Одинарный/сдвоенный | |
| КД273 Д, ДС | 150 | 20 | Одинарный/сдвоенный | |
| КД637 БС | 150 | 25 | Одинарный/сдвоенный | |
| 30CPQ150, SF303 | 150 | 30 | Сдвоенные | |
| UF4003, SF14 | 200 | 1 | Одинарный | |
| SF24 | 200 | 2 | Одинарный | |
| SF34, HER303 | 200 | 3 | Одинарный | |
| КД369 Е, ЕС | 200 | 5 | Одинарный/сдвоенный | |
| КД638 ЕС | 200 | 5 | Сдвоенные | |
| КД270 Е, ЕС | 200 | 7,5 | Одинарный/сдвоенный | |
| КД271 Е, ЕС | 200 | 10 | Одинарный/сдвоенный | |
| КД272 Е, ЕС | 200 | 15 | Одинарный/сдвоенный | |
| КД638 ВС | 200 | 15 | Сдвоенные | |
| КД273 Е, ЕС | 200 | 20 | Одинарный/сдвоенный | |
| КД637 ВС | 200 | 25 | Сдвоенные | |
| SF304, 30EPF02 | 200 | 30 | Одинарный | |
UF4004. SF16 | 400 | 1 | Одинарный | |
| SF26 | 400 | 2 | Одинарный | |
| SF26, HER305 | 400 | 3 | Одинарный | |
| КД640 А, АС | 400 | 8 | Одинарный/сдвоенный | |
| КД271 К, КС, К1 | 10ETF04 | 400 | 10 | Одинарный/сдвоенный |
| КД272 К, КС, К1 | 16CTU04 | 400 | 15 | Одинарный/сдвоенный |
| КД641 А, АС | 400 | 15 | Одинарный/сдвоенный | |
| КД636ГС | 400 | 15 | Сдвоенные | |
| КД273К, КС, К1 | 400 | 20 | Одинарный/сдвоенный | |
| КД637ГС | 30CPF04 | 400 | 25 (30) | Сдвоенные |
| КД640 Б, БС | 500 | 8 | Одинарный/сдвоенный | |
| КД640 Е, ЕС | 500 | 8 | Одинарный/сдвоенный | |
| КД271 Л, ЛС, Л1 | 500 | 10 | Одинарный/сдвоенный | |
| КД272 Л, ЛС, Л1 | 500 | 15 | Одинарный/сдвоенный | |
| КД640 Б, БС | 500 | 15 | Одинарный/сдвоенный | |
| КД640 Е, ЕС | 500 | 15 | Одинарный/сдвоенный | |
| КД273 Л, ЛС, Л1 | 500 | 20 | Одинарный/сдвоенный | |
| UF4005, SF17 | 600 | 1 | Одинарный | |
| SF27 | 600 | 2 | Одинарный | |
| SF37, HER306 | 600 | 3 | Одинарный | |
| HFA04TB60 | 600 | 4 | Одинарный | |
| КД640 В, ВС | HFA08TB60, HFA08pB60 | 600 | 8 | Одинарный/сдвоенный |
| КД271, М, МС, М1 | 10ETF06 | 600 | 10 | Одинарный/сдвоенный |
| КД636 ДС | 600 | 12 | Сдвоенные | |
| КД272, М, МС, М1 | 600 | 15 | Одинарный/сдвоенный | |
| КД641В, ВС | 600 | 15 | Одинарный/сдвоенный | |
| КД273, М, МС, М1 | 600 | 20 | Одинарный/сдвоенный | |
| КД637 ДС | 600 | 25 | Сдвоенные | |
| 30СPF06 | 600 | 30 | Одинарный/сдвоенный | |
| 40EPF06 | 600 | 40 | Одинарный | |
| 60EPF06 | 600 | 60 | Одинарный | |
| КД640 Г, ГС | 700 | 8 | Одинарный/сдвоенный | |
| КД640 Г, ГС | 700 | 15 | Одинарный/сдвоенный | |
| UF4006, SF18 | 800 | 1 | Одинарный | |
| SF28 | 800 | 2 | Одинарный | |
| SF38, HER307 | 800 | 3 | Одинарный | |
| КД636 ЕС | 800 | 12 | Сдвоенные | |
| КД637 ЕС | 20ETF08 | 800 | 25 | Сдвоенные |
| UF4007, SF19 | 1000-1200 | 1 | Одинарный | |
| SF29 | 1000-1200 | 2 | Одинарный | |
| SF39, HER308 | 1000-1200 | 3 | Одинарный | |
| HFA06TB120 | 1000-1200 | 6 | Одинарный | |
| HFA08TB120, HFA06PB120 | 1000-1200 | 8 | Одинарный | |
| 20ETF12 | 1000-1200 | 20 | Одинарный | |
| 30ETF12 | 1000-1200 | 30 | Одинарный/сдвоенный | |
| 60ETF12 | 1000-1200 | 60 | Одинарный |
Для удобства они отсортированы по напряжению пробоя.
Внутри группы прямой ток идет по возрастающей. Так удобнее ориентироваться.
Отличия в графическом изображении диода Шоттки и обычного
Некоторые из перечисленных супербыстрые: SF 17/18/19 в группе с высоким обратным напряжением (от 600 В). В группе с напряжением пробоя 400 В их несколько — всё по списку начиная от тока 8А. Такая же картина наблюдается с пробоем на 300 В. В этой группе почти все отличатся высоким быстродействием. Только три позиции (UF4003 и SF 24 и 34) имеют «нормальную» для диодов Шоттки скорость срабатывания. Она всё равно намного выше, чем у обычных кремниевых деталей.
Если проанализировать таблицу, можно заметить, что диоды с малым обратным током почти без исключений импортного производства.
Как проверить
Вообще, он проверяется как обычный диод. Проверка основана на том, что они в одном направлении пропускают ток и имеют малое сопротивление, во втором ток не пропускают и сопротивление имеют высокое — почти обрыв.
Чтобы проверить диод Шоттки мультиметром, переводим его в режим прозвонки.
Прикладываем щупы к выводам проверяемой детали. В одном положении должно «звониться», поменяв щупы, должна получить обрыв. Если «звонится» и в любом положении щупов — переход пробит и диод неисправен. Но никакие другие характеристики мультиметром вы не проверите. Можно только сказать работает он или пробит, а также где анод и катод.
Можно проверить диод Шоттки имея обычный мультиметр. В обратном положении должен показывать «обрыв».
Где анод, а где катод? Анод там где положительный щуп, катод — где земляной при таком положении когда диод ток пропускает. В обычном исполнении (КД) катод там, где корпус имеет расширение.
Проверить исправность диода Шоттки вообще не проблема, если имеете универсальный тестер. В слоты вставляем ножки детали и нажимаем на кнопку тестирования. На экране должен высветиться символ диода и характеристики, которыми он обладает. Перечень характеристик зависит от модели измерителя, но падение напряжения на прямом переходе, напряжение пробоя и обратный ток должны быть обязательно.
А ещё вам распишут, к какому слоту подключён анод, а к какому катод. Если он сдвоенный, то и общий коллектор/база будут прописаны.
Диод с барьером Шоттки 40 В
%PDF-1.4 % 1 0 объект > эндообъект 6 0 объект /Title (NSR0340P2 — диод с барьером Шоттки, 40 В) >> эндообъект 2 0 объект > эндообъект 3 0 объект > эндообъект 4 0 объект > ручей application/pdf
1.16 (Windows)uuid: dbf196f4-1c05-4cea-b346-b726ecd093c8uuid:d07ef1d4-92f6-47b9-8aab-82e665c38293Print конечный поток
эндообъект
5 0 объект
>Техническая спецификация | мин. Mult: 20 Полная катушка: 5000 | 774680 в складе | SS34 | MDD （Microde （Microde （Microde （Microde （Microde （Microde. 0,55 В при 3 А SMA(DO-214AC) Диоды с барьером Шоттки (SBD) ROHS | C8678 | SMA(DO-214AC) | Tape & Reel (TR) | 0.5mA@40V | 40V | Single | 3A | 0.55V@3A | ||||||||||||||||||||||
Техническая спецификация | Min: 20 Mult: 20 Full Reel: 3000 | 307020 In Stock | BAT54S,215 | Nexperia | 30V 800mV@100mA 200mA SOT-23( SOT-23-3) Диоды с барьером Шоттки (SBD) ROHS | C47546 | SOT-23(SOT-23-3) | Tape & Reel (TR) | — | 30V | — | 200mA | 800mV@100mA | |||||||||||||||||||||
Техническая спецификация | Min: 50 Mult: 50 Full Reel: 3000 | 278000 In Stock | 1N5819W | JSMSEMI | 5uA@30V 40V Single 350mA 600mV@200mA SOD-123 Schottky Barrier Diodes (SBD) ROHS | C963381 | Tape & Reel (TR) | 5uA@30V | 40V | Одинарный | 350 мА | 600 мВ при 200 мА | ||||||||||||||||||||||
Техническая спецификация | Мин. Мульти: 1 Полная катушка: 3000 | 258071 In Stock | 1N5819WS S4 | JSMSEMI | 5uA@30V 40V Single 350mA 600mV@200mA SOD-323 Schottky Barrier Diodes (SBD) ROHS | C2927280 | SOD-323 | Лента и катушка (TR) | 5 мкА при 30 В | 40 В | Одинарная | 350 мА | 600 мВ при 200 мА | 6 10262Техническая спецификация | мин.: 20 Mult: 20 Полный катушка: 3000 | 225860 В Стопах | BAT54C, 215 | NEXPERIA | 9000 2 30V-40018 | 9000 2 3000MATIATIATIATIATIATIATIATIRIA. TOT-2AOT-2 (2 215 | . 23-3) Schottky Barrier Diodes (SBD) ROHS | C37704 | SOT-23(SOT-23-3) | Tape & Reel (TR) | — | 30V | — | 200mA | 800 мВ при 100 мА | |||||
Техническая спецификация | Min: 50 Mult: 50 Full Reel: 3000 | 206450 | SD103AWS | Guangdong Hottech | 40V 600mV@200mA 350mA SOD-323 Schottky Barrier Диоды (SBD) ROHS | C181207 | SOD-323 | Лента и катушка (TR) | — | 40 В | — | 350 мА | 600 мВ при 200 мА | |||||||||||||||||||||
| Min: 50 Mult: 50 Full Reel: 3000 | 195450 In Stock | BAT54S | JSMSEMI | 2uA@25V 30V Dual 200mA 800mV@100mA SOT- 23 Диоды с барьером Шоттки (SBD) ROHS | C916425 | SOT-23 | Tape & Reel (TR) | 2uA@25V | 30V | Dual | 200mA | 800mV@100mA | |||||||||||||||||||||
Техническая спецификация | мин. Mult: 10 Полная катушка: 2000 | 123420 GUNGDONG | . 70014 8.0VER | . 70014 70014. 70014 70014. 70014 | . 800014. (DO-214AC) Диоды с барьером Шоттки (SBD) ROHS | C2886580 | SMA(DO-214AC) | — | 500uA@40V | 40V | Single | 3A | 500mV@3A | |||||||||||||||||||||
Техническая спецификация | Min: 10 Mult: 10 Full Reel: 2000 | 122240 In Stock | SS34 | KUU | 500uA@40V 40V 550mV@3A 3A SMA(DO -214AC) Диоды с барьером Шоттки (SBD) ROHS | C2891718 | SMA(DO-214AC) | Tape & Reel (TR) | 500uA@40V | 40V | — | 3A | 550mV@3A | |||||||||||||||||||||
Техническая спецификация | Min: 5 Mult: 5 Full Reel: 5000 | 112225 In Stock | B340A-13-F | Diodes Incorporated | 40V 500mV@3A 3A SMA(DO-214AC) Schottky Barrier Diodes (SBD) ROHS | C85098 | SMA(DO-214AC) | Tape & Reel (TR) | — | 40V | — | 3 А | 500 мВ при 3 А | |||||||||||||||||||||
Техническая спецификация | Мин. Мульти: 10 Полная катушка: 2000 | 63370 In Stock | SS34-MS | MSKSEMI | 500uA@40V 40V 3A 550mV@3A SMA(DO-214AC) Schottky Barrier Diodes (SBD) ROHS | C2836396 | SMA(DO- 214AC) | лента и катушка (TR) | 500UA@40V | 40V | — | 3A | 550MV@3A | |||||||||||||||||||||
Техническая спецификация | Мин: 20 Mult: 20 Полная катушка: 5000 | 55800 в складе | B340A | FUXINSEMI | 500UA@40V 40V 3A 550V@3A 3A (DOT-2AIOD) SMAIOD) SMAIOD) SMAIOD). | C3018525 | SMA(DO-214AC) | Tape & Reel (TR) | 500uA@40V | 40V | — | 3A | 550mV@3A | |||||||||||||||||||||
Техническая спецификация | Min: 1 Mult: 1 Full Reel: 3000 | 45758 In Stock | B560C-13-F | Diodes Incorporated | 60V 700mV@5A 5A SMC (DO-214AB) Schottky Barrier Diodes (SBD) ROHS | C85100 | SMC(DO-214AB) | Tape & Reel (TR) | — | 60V | — | 5A | 700mV @5А | |||||||||||||||||||||
Техническая спецификация | мин. Mult: 20 Полный катушка: 3000 | 33120 в складе | 1N5819W | Public | 1N5819W | . 123 Диоды с барьером Шоттки (SBD) ROHS | C2 0 | SOD-123 | Лента и катушка (TR) | 1 мА при 40 В | 40 В | — | 1 А | 900 мВ при 3 А | ||||||||||||||||||||
Техническая спецификация | мин.: 5 Mult: 5 Полный катушка: 3000 | 28730 в запасе | B540C-13-F | Diodes Incodes | .C72264 | SMC (DO -214AB) | лента и катушка (TR) | — | 40V | — | 5A | 550MV@5A | ||||||||||||||||||||||
| 9 9 MMV@5A | ||||||||||||||||||||||||||||||||||
9169169. Техническая спецификация | мин.: 5 Mult: 5 Полный катушка: 5000 | 22375 в запасе | SB1045L | SB1045L | . 277 Диоды с барьером Шоттки (SBD) ROHS | C7 | TO-277 | лента и катушка (TR) | 150UA@45V | 45V | Одино Техническая спецификация | мин.: 5 Mult: 5 Полный катушка: 3000 | NSR0320MW2T1G | ONSEMI | 20V 500MV@900MA 900MA 900MA 900MA 900MA 900MA 900MA 900MA 900MA 900MA 900MA 900MA.0009 | C48192 | SOD-323 | Tape & Reel (TR) | — | 20V | — | 1A | 500mV@900mA | |||||||||||
5% OFF Техническая спецификация | мин. Mult: 50 Полный катушка: 5000 | 8 | в складе | SS14 | MDD （Microde （Microde （Microde （Microde （Microde （Microde （Microde （Microde | .0018 | 0.5mA@40V 40V Single 1A 0.55V@1A SMA(DO-214AC) Schottky Barrier Diodes (SBD) ROHS | C2480 | SMA(DO-214AC) | Tape & Reel (TR) | 0,5 мА при 40 В | 40 В | Одинарный | 1 А | 0,55 В при 1 А | |||||||||||||||||||
2 5% СКИДКА6 Техническая спецификация | Мин. Мульти: 20 Полная катушка: 2000 | 550860 In Stock | SS34 | TWGMC | 500uA@40V 40V Single 550mV@3A 3A SMA Schottky Barrier Diodes (SBD) ROHS | C727060 | SMA | Tape & Катушка (TR) | 500 мкА при 40 В | 40 В | Одиночный | 3 А | 550 мВ при 3 А | |||||||||||||||||||||
| 900 300% Техническая спецификация | Min: 5 Mult: 5 Full Reel: 3000 | 541950 In Stock | BAT46W-7-F | Diodes Incorporated | 100V 450mV@10mA 150mA SOD -123 Schottky Barrier Diodes (SBD) ROHS | C83152 | SOD-123 | Tape & Reel (TR) | — | 100V | — | 150mA | 450mV@10mA | |||||||||||||||||||||
СКИДКА 7% Техническая спецификация | Min: 50 Mult: 50 Full Reel: 2000 | 532700 In Stock | SS14 | TWGMC | 500uA@40V 40V Single 550mV@1A 1A SMA Schottky Барьерные диоды (SBD) ROHS | C727050 | SMA | Лента и катушка (TR) | 500 мкА при 40 В | 40 В | Одноместный | 1 А | 550 мВ при 1 А | |||||||||||||||||||||
5% ВЫКЛ 62 Техническая спецификация | Min: 20 Mult: 20 Full Reel: 2000 | 516080 In Stock | SS14 | JSMSEMI | 500uA@40V 40V 550mV@1A 1A SMA(DO -214AC) Диоды с барьером Шоттки (SBD) ROHS | C2837270 | SMA(DO-214AC) | Tape & Reel (TR) | 500uA@40V | 40V | — | 1A | 550mV@1A | |||||||||||||||||||||
5% OFF Техническая спецификация | мин. Mult: 20 Полный катушка: 3000 | 410040 В наличии | BAT54,215 | BAT54215 | 30V 800MV@100MA 200MA SOT-23 (SOT-23-3) Schottky Barrier Diodes (SBD) ROHS | C85084 | SOT-23 (SOT-23-3) | SOT-23 (SOT-23-3) | SOT-23 (SOT-23-3) | SOT-23 (SOT-23-3) | . Катушка (TR) | — | 30 В | — | 200 мА | 800 мВ при 100 мА | ||||||||||||||||||
900 12% ВЫКЛ. Техническая спецификация | Мин.: 10 Мульти: 10 Полный катушка: 3000 | 344000 в складе | B0530WS SE | Jiangsu Changjing Electronics Co., Ltd. | 30V 450MV@500MA 500MA 500MA | 30V 450MV@500MA 500MA 500MA 500MA | 30V 450MV@500MA 500MA 500MA 500MA 500MA 500MA 500MA 500MA). | C22626 | SOD-323 | Tape & Reel (TR) | — | 30V | — | 500mA | 450mV@500mA | |||||||||||||||||||
5% OFF Техническая спецификация | мин.  |
: 20
: 1
: 10
: 10
ROHS
: 20
(DO-214AB) Диоды с барьером Шоттки (SBD) ROHS
: 50
: 20
: 20
