Как ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ Π΄ΠΈΠΎΠ΄

ΠŸΠΎΠ΄Π΅Π»ΠΈΡ‚ΡŒΡΡ ссылкой:





Как всСм извСстно, Π΄ΠΈΠΎΠ΄ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΡ‚ Ρ‚ΠΎΠΊ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² ΠΎΠ΄Π½Ρƒ сторону. Π­Ρ‚ΠΎ обусловлСно свойствами p-n ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄Π°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ Π½Π° рисункС Π½ΠΈΠΆΠ΅.

ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ Π΄ΠΈΠΎΠ΄ Π½Π° ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌ дСйствий. Π­Ρ‚ΠΎ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ Π΄ΠΈΠΎΠ΄Π° ΠΏΡ€ΠΎΠΏΡƒΡΠΊΠ°Ρ‚ΡŒ Ρ‚ΠΎΠΊ Π² ΠΎΠ΄Π½Ρƒ сторону ΠΈ ΡƒΠ΄ΠΎΡΡ‚ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒΡΡ, Ρ‡Ρ‚ΠΎ ΠΎΠ½ Π½Π΅ пропускаСт Π² Π΄Ρ€ΡƒΠ³ΡƒΡŽ. Для этого Π½Π°ΠΌ понадобится любой ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€, нСзависимо стрСлочный ΠΎΠ½ ΠΈΠ»ΠΈ Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ. ΠŸΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌ тСстСр (взят Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€) Π² Ρ€Π΅ΠΆΠΈΠΌ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ Π΄ΠΈΠΎΠ΄ΠΎΠ², ΠΊΠ°ΠΊ Π½Π° рисункС Π½ΠΈΠΆΠ΅.

ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌ Ρ‰ΡƒΠΏΡ‹ ΠΊ Π²Ρ‹Π²ΠΎΠ΄Π°ΠΌ Π΄ΠΈΠΎΠ΄Π° Π² любой полярности ΠΈ смотрим Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ падСния напряТСния Π½Π° Π½Π΅ΠΌ. Π‘ΠΌ. рисунок Π½ΠΈΠΆΠ΅.

На рисункС ΠΌΡ‹ Π²ΠΈΠ΄ΠΈΠΌ, Ρ‡Ρ‚ΠΎ ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния составляСт 0,45 Π²ΠΎΠ»ΡŒΡ‚Π° (для ΠΊΠ°ΠΆΠ΄ΠΎΠΉ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ ΠΏΠΎ Ρ€Π°Π·Π½ΠΎΠΌΡƒ, ΠΎΡ‚ 0,1 Π΄ΠΎ 0,8), Π·Π½Π°Ρ‡ΠΈΡ‚ Π΄ΠΈΠΎΠ΄, Ρƒ нас, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ Π°Π½ΠΎΠ΄ΠΎΠΌ ΠΊ ΠΏΠ»ΡŽΡΠΎΠ²ΠΎΠΌΡƒ Ρ‰ΡƒΠΏΡƒ, Π° ΠΊΠ°Ρ‚ΠΎΠ΄ΠΎΠΌ ΠΊ минусовому Ρ‰ΡƒΠΏΡƒ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°, Ρ‚.Π΅. прямоС Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅. По этому, ΠΏΡ€ΠΈ смСнС полярности ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΌ, Ρ‚.Π΅. Π΄ΠΈΠΎΠ΄ Π½Π΅ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΏΡ€ΠΎΠΏΡƒΡΠΊΠ°Ρ‚ΡŒ Ρ‚ΠΎΠΊ Π² ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ полярности.  МСняСм ΠΏΠΎΠ»ΡΡ€Π½ΠΎΡΡ‚ΡŒ Ρ‰ΡƒΠΏΠΎΠ² ΠΈ убСТдаСмся Π² этом. Для Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Ρ… ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ² максимальноС ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ составляСт ΠΎΠΊΠΎΠ»ΠΎ 3-Ρ… Π²ΠΎΠ»ΡŒΡ‚. Π€ΠΎΡ‚ΠΎ Π½ΠΈΠΆΠ΅.

На этом ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° Π΄ΠΈΠΎΠ΄Π° ΠΌΠΎΠΆΠ½ΠΎ ΡΠΊΠ°Π·Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ Π·Π°ΠΊΠΎΠ½Ρ‡Π΅Π½Π°. Π”Π°Π»Π΅Π΅ Π΄Π΅Π»Π°Π΅ΠΌ Π²Ρ‹Π²ΠΎΠ΄Ρ‹, Ссли Π΄ΠΈΠΎΠ΄ пропускал Ρ‚ΠΎΠΊ Π² ΠΎΠ±Π΅ стороны ΠΈΠ»ΠΈ Π½Π΅ пропускал Π½ΠΈ Π² ΠΎΠ΄Π½Ρƒ сторону, Ρ‚ΠΎ ΠΎΠ½ нСисправСн. А Ссли Π² ΠΎΠ΄Π½Ρƒ сторону пропускал, Π° Π² Π΄Ρ€ΡƒΠ³ΡƒΡŽ Π½Π΅Ρ‚, Π·Π½Π°Ρ‡ΠΈΡ‚ исправСн. ΠŸΠΎΡ…ΠΎΠΆΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡΡŽΡ‚ΡΡ ΠΈ транзисторы.

АнСкдот:

β€” Π’ΠΎΠ²ΠΎΡ‡ΠΊΠ°, ΠΏΠΎΡ‡Π΅ΠΌΡƒ Ρ‚Ρ‹ ΠΏΠ»Π°Ρ‡Π΅ΡˆΡŒ?
β€” Мама всСх ΠΌΠΎΠΈΡ… котят ΡƒΡ‚ΠΎΠΏΠΈ-ΠΈ-ΠΈΠ»Π°!!!
β€” Π”Π°, Π΄Π΅ΠΉΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΆΠ°Π»ΠΊΠΎ.
β€” Π•Ρ‰Π΅ Π±Ρ‹! Π’Π΅Π΄ΡŒ ΠΎΠ½Π° ΠΌΠ½Π΅ ΠΎΠ±Π΅Ρ‰Π°Π»Π°, Ρ‡Ρ‚ΠΎ это я-я-я-я ΠΈΡ… ΡƒΡ‚ΠΎΠΏΠ»ΡŽ!





ΠŸΠΎΠ»Π΅Π²Ρ‹Π΅ транзисторы

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠΈΠΌΠΎΠ΅ 2

Вранзисторы GBT

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠΈΠΌΠΎΠ΅ 3

Π¦ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅ микросхСмы

АналоговыС микросхСмы

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠΈΠΌΠΎΠ΅ 5

ΠšΠΎΠ½Π΄Π΅Π½ΡΠ°Ρ‚ΠΎΡ€Ρ‹

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠΈΠΌΠΎΠ΅ 7

Устроства для Π½Π°Ρ‡ΠΈΠ½Π°ΡŽΡ‰ΠΈΡ…

Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΠ½ΠΈΠΊΠ° для Π°Π²Ρ‚ΠΎ

Устройства для Π΄ΠΎΠΌΠ°

Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊΠΈ питания

Устройства Π½Π° ΠΌΠΈΠΊΡ€ΠΎΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»Π»Π΅Ρ€Π°Ρ…

Π Π΅ΠΌΠΎΠ½Ρ‚ Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΉ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΡƒΡ€Ρ‹

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠΈΠΌΠΎΠ΅ 6

Π Π°Π·Π½ΠΎΠ΅

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠΈΠΌΠΎΠ΅ 7



Π—Π΄Π΅ΡΡŒ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Π’Π°ΡˆΠ° Ρ€Π΅ΠΊΠ»Π°ΠΌΠ°

ΠΊΠ°ΠΊ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ Π΄ΠΈΠΎΠ΄ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ (ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΈΡ‚ΡŒ тСстСром)

by Realist

ΠžΡΠ²Π΅Ρ‰Π΅Π½ΠΈΠ΅

Как ΠΈ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹ (тСстСры) дСлятся Π½Π° Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹Π΅ ΠΈ Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π΅. ОсновноС ΠΈΡ… ΠΎΡ‚Π»ΠΈΡ‡ΠΈΠ΅ состоит Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ информация ΠΎ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π°Ρ… ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ ΠΏΠ΅Ρ€Π²ΠΎΠΉ разновидности ΠΏΠ΅Ρ€Π΅Π΄Π°ΡŽΡ‚ΡΡ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΉ ΡˆΠΊΠ°Π»Ρ‹ ΠΈ стрСлок Π½Π° Π½Π΅ΠΉ, Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΎΠΌ ΠΆΠ΅ случаС эти Π΄Π°Π½Π½Ρ‹Π΅ ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ΡΡ Π² Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΌ Π²ΠΈΠ΄Π΅, Π½Π° ТидкокристалличСском экранС.

АналоговыС устройства появились Ρ€Π°Π½Π΅Π΅, ΠΈΡ… Π³Π»Π°Π²Π½Ρ‹ΠΌ достоинством являСтся нСвысокая Ρ†Π΅Π½Π°, Π° нСдостатком β€” нСточности ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ. Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, Ссли ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΊΠ° Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ максимально Π²Π΅Ρ€Π½Π°, рСкомСндуСтся приобрСсти Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€.

ВсС Π²Π°Ρ€ΠΈΠ°Π½Ρ‚Ρ‹ тСстСров ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‚ ΠΊΠ°ΠΊ ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌ двумя Π²Ρ‹Π²ΠΎΠ΄Π°ΠΌΠΈ β€” красным ΠΈ Ρ‡Π΅Ρ€Π½Ρ‹ΠΌ.

  1. ΠŸΠ΅Ρ€Π²Ρ‹ΠΉ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ нСпосрСдствСнно для ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ, Ρ‚Π°ΠΊΠΆΠ΅ ΠΈΠ½ΠΎΠ³Π΄Π° называСтся ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΌ,
  2. Π’Ρ‚ΠΎΡ€ΠΎΠΉ являСтся ΠΎΠ±Ρ‰ΠΈΠΌ. Π’ соврСмСнных модСлях ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Ρ‚Π°ΠΊΠΆΠ΅ Π΅ΡΡ‚ΡŒ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ, благодаря ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌΡƒ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹Π΅ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½Ρ‹Π΅ значСния.

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅ ΡΡ‚Π°Ρ‚ΡŒΠΈ

  • 1 Как ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡΡ‚ΡŒ Π΄ΠΈΠΎΠ΄ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ?
  • 2 Как ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡΡ‚ΡŒ свСтодиод?
  • 3 Как ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ стабилитрон

Как ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡΡ‚ΡŒ Π΄ΠΈΠΎΠ΄ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ?

Π”ΠΈΠΎΠ΄ являСтся элСмСнтом, проводящим элСктричСство Π² ΠΎΠ΄Π½ΠΎΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ. Если ΠΆΠ΅ Ρ€Π°Π·Π²Π΅Ρ€Π½ΡƒΡ‚ΡŒ это Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅, Π΄ΠΈΠΎΠ΄ Π±ΡƒΠ΄Π΅Ρ‚ Π·Π°ΠΊΡ€Ρ‹Ρ‚. Волько Π² случаС выполнСния этого условия элСмСнт считаСтся работоспособным. Π’ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π΅ ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ тСстСров ΡƒΠΆΠ΅ Π΅ΡΡ‚ΡŒ такая функция, ΠΊΠ°ΠΊ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ Π΄ΠΈΠΎΠ΄ тСстСром.

ΠŸΠ΅Ρ€Π΅Π΄ Π½Π°Ρ‡Π°Π»ΠΎΠΌ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ рСкомСндуСтся ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡŒ ΠΌΠ΅ΠΆΠ΄Ρƒ собой Π΄Π²Π° Ρ‰ΡƒΠΏΠ° ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡƒΠ±Π΅Π΄ΠΈΡ‚ΡŒΡΡ Π² Π΅Π³ΠΎ работоспособности, Π° Π·Π°Ρ‚Π΅ΠΌ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ β€œΡ€Π΅ΠΆΠΈΠΌ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ диодов”. Если тСстСр Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹ΠΉ, данная опСрация производится с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Ρ€Π΅ΠΆΠΈΠΌΠ° ΠΎΠΌΠΌΠ΅Ρ‚Ρ€Π°.

ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° Π΄ΠΈΠΎΠ΄ΠΎΠ² ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ Π½Π΅ Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Π½Π°Π²Ρ‹ΠΊΠΎΠ². Π§Ρ‚ΠΎΠ±Ρ‹ ΡƒΠ±Π΅Π΄ΠΈΡ‚ΡŒΡΡ Π² Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠΈ элСмСнта, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ произвСсти прямоС Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅, ΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ Π°Π½ΠΎΠ΄ ΠΊ ΠΏΠ»ΡŽΡΠΎΠ²ΠΎΠΌΡƒ Π·Π½Π°Ρ‡Π΅Π½ΠΈΡŽ (красный Ρ‰ΡƒΠΏ), Π° ΠΊΠ°Ρ‚ΠΎΠ΄ β€” ΠΊ минусовому (Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ). На экранС ΠΈΠ»ΠΈ шкалС ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΠΏΠΎΡΠ²ΠΈΡ‚ΡŒΡΡ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΏΡ€ΠΎΠ±ΠΈΠ²Π½ΠΎΠ³ΠΎ напряТСния Π΄ΠΈΠΎΠ΄Π°, эта Ρ†ΠΈΡ„Ρ€Π° Π² срСднСм составляСт ΠΎΡ‚ 100 Π΄ΠΎ 800 ΠΌΠ’. Если ΠΆΠ΅ произвСсти ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ΅ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ (ΠΏΠΎΠΌΠ΅Π½ΡΡ‚ΡŒ мСстами элСктроды), Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π±ΡƒΠ΄Π΅Ρ‚ Π½Π΅ большС Π΅Π΄ΠΈΠ½ΠΈΡ†Ρ‹. Из этого ΠΌΠΎΠΆΠ½ΠΎ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ Π²Ρ‹Π²ΠΎΠ΄, Ρ‡Ρ‚ΠΎ сопротивлСниС ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΎΠ³Ρ€ΠΎΠΌΠ½ΠΎ ΠΈ элСктричСство ΠΎΠ½ Π½Π΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΡ‚. Если всС происходит ΠΈΠΌΠ΅Π½Π½ΠΎ Ρ‚Π°ΠΊ, ΠΊΠ°ΠΊ описано Π²Ρ‹ΡˆΠ΅, элСктронный элСмСнт исправСн ΠΈ дССспособСн.

Π‘Ρ‹Π²Π°ΡŽΡ‚ ситуации, ΠΊΠΎΠ³Π΄Π° ΠΏΡ€ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ Ρ‰ΡƒΠΏΠΎΠ² Π΄ΠΈΠΎΠ΄ пропускаСт Ρ‚ΠΎΠΊ Π² ΠΎΠ±ΠΎΠΈΡ… направлСниях, Π»ΠΈΠ±ΠΎ ΠΆΠ΅ Π½Π΅ пропускаСт Π²ΠΎΠΎΠ±Ρ‰Π΅ (значСния ΠΏΡ€ΠΈ прямом ΠΈ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΌ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡΡ… Ρ€Π°Π²Π½Ρ‹ Π΅Π΄ΠΈΠ½ΠΈΡ†Π΅). Π’ ΠΏΠ΅Ρ€Π²ΠΎΠΌ случаС это ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Π΄ΠΈΠΎΠ΄ ΠΏΡ€ΠΎΠ±ΠΈΡ‚, Π° Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΎΠΌ β€” ΠΎΠ½ ΠΏΠ΅Ρ€Π΅Π³ΠΎΡ€Π΅Π» Π»ΠΈΠ±ΠΎ ΠΆΠ΅ находится Π² ΠΎΠ±Ρ€Ρ‹Π²Π΅. Π’Π°ΠΊΠΈΠ΅ элСктронныС элСмСнты ΡΠ²Π»ΡΡŽΡ‚ΡΡ нСисправными ΠΈ это Π»Π΅Π³ΠΊΠΎ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ тСстСром.

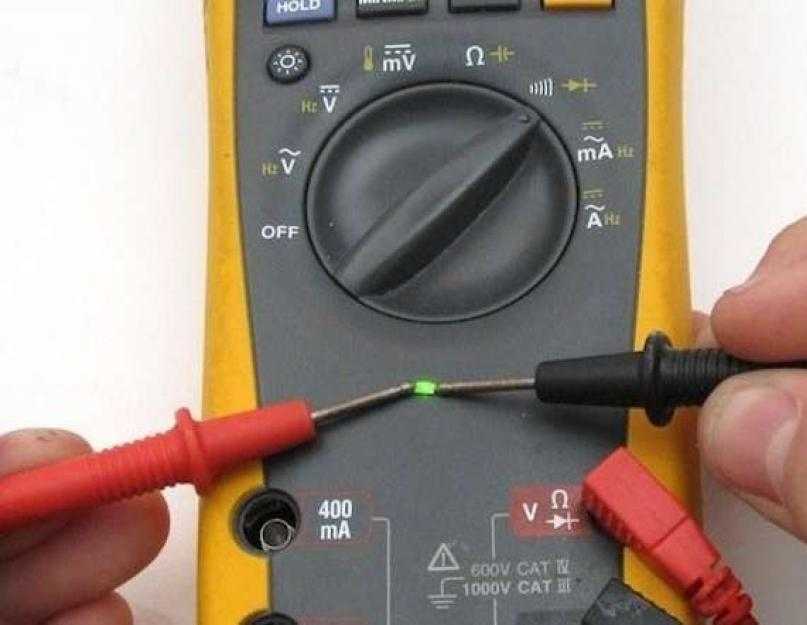

Как ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡΡ‚ΡŒ свСтодиод?

Если Ρ€Π΅Ρ‡ΡŒ ΠΈΠ΄Π΅Ρ‚ ΠΎ свСтодиодС, Π°Π»Π³ΠΎΡ€ΠΈΡ‚ΠΌ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΎΠΊ Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π΅Π½, Π½ΠΎ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΎΠ±Π»Π΅Π³Ρ‡ΠΈΡ‚ Π·Π°Π΄Π°Ρ‡Ρƒ Ρ‚ΠΎΡ‚ Ρ„Π°ΠΊΡ‚, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈ прямом Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ этот Π²ΠΈΠ΄ Π΄ΠΈΠΎΠ΄Π° Π±ΡƒΠ΄Π΅Ρ‚ ΡΠ²Π΅Ρ‚ΠΈΡ‚ΡŒΡΡ. РазумССтся, это ΠΏΠΎΠ·Π²ΠΎΠ»ΠΈΡ‚ ΠΎΠΊΠΎΠ½Ρ‡Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΡƒΠ±Π΅Π΄ΠΈΡ‚ΡŒΡΡ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ ΠΎΠ½ Π² порядкС.

Но случаСтся Ρ‚Π°ΠΊΠΎΠ΅, Ρ‡Ρ‚ΠΎ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠ° ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° стабилитронов. Π‘Ρ‚Π°Π±ΠΈΠ»ΠΈΡ‚Ρ€ΠΎΠ½ являСтся ΠΎΠ΄Π½ΠΎΠΉ ΠΈΠ· разновидностСй Π΄ΠΈΠΎΠ΄ΠΎΠ², Π΅Π³ΠΎ Π³Π»Π°Π²Π½ΠΎΠ΅ ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ β€” сохранСниС ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния Π²Π½Π΅ зависимости ΠΎΡ‚ ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠΉ уровня Ρ‚ΠΎΠΊΠ°.

К соТалСнию, Π²Ρ‹Π΄Π΅Π»Π΅Π½Π½ΠΎΠΉ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ для ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π²ΠΈΠ΄Π° элСктронных элСмСнтов ΠΏΠΎΠΊΠ° Π½Π΅

Π²Π½Π΅Π΄Ρ€ΠΈΠ»ΠΈ Π² ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹. Π’Π΅ΠΌ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ часто ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΈΡ‚ΡŒ ΠΈΡ… ΠΌΠΎΠΆΠ½ΠΎ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Ρ‚Π°ΠΊΠΎΠ³ΠΎ ΠΆΠ΅ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ°, ΠΊΠ°ΠΊ с Π΄ΠΈΠΎΠ΄Π°ΠΌΠΈ. Но ΠΌΠ½ΠΎΠ³ΠΈΠ΅ ΠΎΠΏΡ‹Ρ‚Π½Ρ‹Π΅ Ρ€Π°Π΄ΠΈΠΎΠ»ΡŽΠ±ΠΈΡ‚Π΅Π»ΠΈ Π·Π°ΡΠ²Π»ΡΡŽΡ‚, Ρ‡Ρ‚ΠΎ произвСсти ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΡƒ стабилитрона с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠ³ΠΎ тСстСра вСсьма ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΠ°Ρ‚ΠΈΡ‡Π½ΠΎ. ΠŸΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ этого являСтся Ρ‚ΠΎΡ‚ Ρ„Π°ΠΊΡ‚, Ρ‡Ρ‚ΠΎ напряТСниС стабилитрона Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ Π½ΠΈΠΆΠ΅, Ρ‡Π΅ΠΌ напряТСниС Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π°Ρ… ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°. Π­Ρ‚ΠΎ связано с Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ ΠΈΠ·-Π·Π° Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ напряТСния Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ Π½Π΅ΠΈΡΠΏΡ€Π°Π²Π½ΡƒΡŽ модСль, Ρ‚ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΈΠΉ ΠΏΠ°Π΄Π°Π΅Ρ‚.

Если ΠΏΡ€ΠΈ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ΅ Π΄ΠΈΠΎΠ΄Π° Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π° Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΏΡ€ΠΎΠ±ΠΈΠ²Π½ΠΎΠ³ΠΎ напряТСния, Π² случаС со стабилитронами ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ станСт сопротивлСниС. Π­Ρ‚Π° Ρ†ΠΈΡ„Ρ€Π° Π΄ΠΎΠ»ΠΆΠ½Π° ΡΠΎΡΡ‚Π°Π²Π»ΡΡ‚ΡŒ ΠΎΡ‚ 300 Π΄ΠΎ 500 Ом. И Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½ΠΎ Π°Π»Π³ΠΎΡ€ΠΈΡ‚ΠΌΡƒ дСйствий с Π΄ΠΈΠΎΠ΄Π°ΠΌΠΈ:

  • Если Ρ‚ΠΎΠΊ пропускаСтся Π² ΠΎΠ±Π΅ стороны это называСтся ΠΏΡ€ΠΎΠ±ΠΈΠ²ΠΎΠΌ,
  • Если сопротивлСниС слишком Π²Π΅Π»ΠΈΠΊΠΎ это ΠΎΠ±Ρ€Ρ‹Π².

Π’Π°ΠΊΠΆΠ΅ Π½Π΅ΠΌΠ°Π»ΠΎΠ²Π°ΠΆΠ½ΠΎ ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΏΡ€ΠΈ ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½Π΅ стабилитрона Π±ΡƒΠ΄Π΅Ρ‚ Π²Ρ‹ΡˆΠ΅ значСния ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹Ρ… Π΄ΠΈΠΎΠ΄ΠΎΠ². Если Π½ΡƒΠΆΠ½ΠΎ ΠΎΡ‚Π»ΠΈΡ‡ΠΈΡ‚ΡŒ ΠΎΠ΄ΠΈΠ½ элСмСнт ΠΎΡ‚ Π΄Ρ€ΡƒΠ³ΠΎΠ³ΠΎ, такая ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° ΠΎΠΊΠ°ΠΆΠ΅Ρ‚ ΠΏΠΎΠΌΠΎΡ‰ΡŒ.

Как ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ стабилитрон

Π‘Ρ‚Π°Π±ΠΈΠ»ΠΈΡ‚Ρ€ΠΎΠ½Ρ‹, ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π½Π΅ принСсла ΠΆΠ΅Π»Π°Π΅ΠΌΡ‹Ρ… Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ΠΎΠ², ΠΈΠ·ΠΎΠ±Ρ€Π΅Ρ‚Π°Ρ‚Π΅Π»ΠΈ часто Ρ‚Π΅ΡΡ‚ΠΈΡ€ΡƒΡŽΡ‚ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², ΠΈΠ½ΠΎΠ³Π΄Π° конструируя ΠΈΡ… ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎ. Одним ΠΈΠ· Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ простых способов являСтся использованиС для ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ Π±Π»ΠΎΠΊΠ° питания с Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒΡŽ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ напряТСния. НСобходимо сначала ΠΏΠΎΠ΄ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡŒ ΠΊ Π°Π½ΠΎΠ΄Ρƒ рСзистор, ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΠΉ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ сопротивлСния, ΠΎΠΏΡ‚ΠΈΠΌΠ°Π»ΡŒΠ½ΠΎΠ΅ для стабилитрона, Π° Π·Π°Ρ‚Π΅ΠΌ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ Π±Π»ΠΎΠΊ питания. Π—Π°Ρ‚Π΅ΠΌ замСряСтся напряТСниС Π½Π° Π΄ΠΈΠΎΠ΄Π΅, ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎ поднимаСтся Π½Π° Π±Π»ΠΎΠΊΠ΅. По достиТСнии уровня напряТСния стабилизации, эта Ρ†ΠΈΡ„Ρ€Π° Π΄ΠΎΠ»ΠΆΠ½Π° ΠΏΠ΅Ρ€Π΅ΡΡ‚Π°Ρ‚ΡŒ расти. Π’ этом случаС стабилитрон Π² Π½ΠΎΡ€ΠΌΠ΅, ΠΏΡ€ΠΈ Π»ΡŽΠ±Ρ‹Ρ… отличиях ΠΎΡ‚ Π²Ρ‹ΡˆΠ΅ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½ΠΎΠΉ схСмы ΠΎΠ½ нСисправСн.

Π Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ ΠΌΠ΅Ρ‚ΠΎΠ΄Ρ‹, основанныС Π½Π° Ρ‚ΠΈΠΏΠ΅ Π΄ΠΈΠΎΠ΄Π°

ΠšΡ€Π°ΠΉΠ½Π΅ Π²Π°ΠΆΠ½ΠΎ ΠΏΠΎΠ½ΠΈΠΌΠ°Ρ‚ΡŒ основныС элСктронныС ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹, особСнно ΠΊΠΎΠ³Π΄Π° Π²Ρ‹ ΠΏΠ»Π°Π½ΠΈΡ€ΡƒΠ΅Ρ‚Π΅ ΠΈΠ·ΠΎΠ±Ρ€Π΅Ρ‚Π°Ρ‚ΡŒ элСктронный ΠΏΡ€ΠΎΠ΅ΠΊΡ‚. Благодаря этому Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΎΠ±Π½Π°Ρ€ΡƒΠΆΠΈΠ²Π°Ρ‚ΡŒ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ Π² Ρ…ΠΎΡ€ΠΎΡˆΠΈΡ… ΠΈ ΠΏΠ»ΠΎΡ…ΠΈΡ… условиях β€” Π½Π°Π²Ρ‹ΠΊ устранСния Π½Π΅ΠΏΠΎΠ»Π°Π΄ΠΎΠΊ Π² элСктронных схСмах. Π”Ρ€ΡƒΠ³ΠΈΠΌΠΈ словами, Ссли Π²Ρ‹ Ρ…ΠΎΡ‚ΠΈΡ‚Π΅ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ Π½Π°ΠΈΠ»ΡƒΡ‡ΡˆΠΈΠ΅ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Ρ‹, Π²Π°ΠΌ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ провСсти тСст Π΄ΠΈΠΎΠ΄Π° ΠΈ ΡƒΠ±Π΅Π΄ΠΈΡ‚ΡŒΡΡ, Ρ‡Ρ‚ΠΎ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ Π²Π°ΠΆΠ½Ρ‹Π΅ ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹, Ρ‚Π°ΠΊΠΈΠ΅ ΠΊΠ°ΠΊ свСтодиод, рСзисторы ΠΈ Ρ‚. Π΄., находятся Π² Ρ…ΠΎΡ€ΠΎΡˆΠ΅ΠΌ состоянии. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Ρƒ вас Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌ со сборкой ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ² Π½Π° ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Π΅.

Но Ссли Π²Ρ‹ Ρ€Π΅ΡˆΠΈΡ‚Π΅ ΡΠΎΠ±Ρ€Π°Ρ‚ΡŒ Π²Π΅Ρ‰ΠΈ Π΄ΠΎ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ состояния ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ², ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Ρ‚Ρ€ΡƒΠ΄Π½ΠΎ ΠΎΠ±Π½Π°Ρ€ΡƒΠΆΠΈΡ‚ΡŒ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΡƒ.

К ΡΡ‡Π°ΡΡ‚ΡŒΡŽ, Π² этой ΡΡ‚Π°Ρ‚ΡŒΠ΅ ΠΌΡ‹ сосрСдоточимся Π½Π° ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ΅ Π΄ΠΈΠΎΠ΄ΠΎΠ².

Π”Π°Π²Π°ΠΉΡ‚Π΅ погрузимся!



Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° Π΄ΠΈΠΎΠ΄ΠΎΠ²?



Π”ΠΈΠΎΠ΄ β€” это простоС Π΄Π²ΡƒΡ…ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½ΠΎΠ΅ устройство со встроСнным элСктричСским ΠΏΠΎΠ»Π΅ΠΌ, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΡ‚ элСктричСский Ρ‚ΠΎΠΊ Π² ΠΎΠ΄Π½ΠΎΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ. А Π΄ΠΈΠΎΠ΄ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ ΠΈΠ· ΠΏΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ²Ρ‹Ρ… ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ².

Устройство ΠΈΠΌΠ΅Π΅Ρ‚ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ примСнСния, Ρ‚Π°ΠΊΠΈΠ΅ ΠΊΠ°ΠΊ Ρ€Π°Π·Π΄Π΅Π»Π΅Π½ΠΈΠ΅ сигналов ΠΎΡ‚ источника питания, ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Π½ΠΈΠ΅ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° Π² постоянный ΠΈ Ρ‚. Π΄. Π£ Π΄ΠΈΠΎΠ΄Π° Π΅ΡΡ‚ΡŒ Π΄Π²Π΅ стороны, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠ±Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°Ρ‚ΡŒ ΠΏΠΎ-Ρ€Π°Π·Π½ΠΎΠΌΡƒ β€” n-сторону ΠΈ p-сторону.

Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, элСктроны ΠΏΡ€ΠΎΠΏΡƒΡΠΊΠ°ΡŽΡ‚ ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄ ΠΏΡ€ΠΈ ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ заряда ΠΊ p-сторонС ΠΈ ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ заряда ΠΊ n-сторонС. Π’ этот ΠΌΠΎΠΌΠ΅Π½Ρ‚ Ρ‚ΠΎΠΊ двиТСтся Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² ΠΎΠ΄Π½ΠΎΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ.

ИмСя это Π² Π²ΠΈΠ΄Ρƒ, Π²Π°ΠΆΠ½ΠΎ ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΈΡ‚ΡŒ Π²Π°ΠΆΠ½ΠΎΠ΅ свойство Π΄ΠΈΠΎΠ΄ΠΎΠ²: ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ Ρ‚Π΅Ρ‡Π΅Ρ‚ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ с ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ стороны Π½Π° ΠΏΡ€ΠΎΡ‚ΠΈΠ²ΠΎΠΏΠΎΠ»ΠΎΠΆΠ½ΡƒΡŽ. ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, элСктроны ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π°Ρ‚ΡŒΡΡ с ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ стороны Π½Π° ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΡƒΡŽ β€” Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² ΠΎΠ΄Π½ΠΎΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ.

Π˜Ρ‚Π°ΠΊ, ΠΊΠ°ΠΊ Π²Ρ‹ΠΏΠΎΠ»Π½ΠΈΡ‚ΡŒ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΡƒ Π΄ΠΈΠΎΠ΄ΠΎΠ²? Π’Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ Π½Π°Ρ‡Π°Ρ‚ΡŒ с обнаруТСния ΠΊΠ»Π΅ΠΌΠΌ устройства (ΠΊΠ°Ρ‚ΠΎΠ΄Π° ΠΈ Π°Π½ΠΎΠ΄Π°). ΠšΠ°Ρ‚ΠΎΠ΄ β€” это аэропорт рядом с полосой, Π° Π°Π½ΠΎΠ΄ β€” Π½Π° ΠΏΡ€ΠΎΡ‚ΠΈΠ²ΠΎΠΏΠΎΠ»ΠΎΠΆΠ½ΠΎΠΉ сторонС.

НапримСр, ΠΊΠ°Ρ‚ΠΎΠ΄ стабилитрона β€” это ΠΊΠ»Π΅ΠΌΠΌΠ° рядом с Ρ‡Π΅Ρ€Π½ΠΎΠΉ ΠΌΠ΅Ρ‚ΠΊΠΎΠΉ.

Π’Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ Ρ‚Π΅ΡΡ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… ΠΌΠ΅Ρ‚ΠΎΠ΄ΠΎΠ², Ρ‚Π°ΠΊΠΈΡ… ΠΊΠ°ΠΊ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²Ρ‹ΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€, Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΠΈ Ρ‚. Π΄., ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΡ‹ обсудим ΠΏΠΎΠ·ΠΆΠ΅ Π² этой ΡΡ‚Π°Ρ‚ΡŒΠ΅.

Π§Ρ‚ΠΎ Π΄Π΅Π»Π°Ρ‚ΡŒ, Ссли Π²Ρ‹ Ρ…ΠΎΡ‚ΠΈΡ‚Π΅ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ Π΄ΠΈΠΎΠ΄, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π²Ρ‹ собрали Π½Π° своСй ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Π΅? Π’Ρ‹ всС Π΅Ρ‰Π΅ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ описанныС здСсь ΠΌΠ΅Ρ‚ΠΎΠ΄Ρ‹, отсоСдинив ΠΎΠ΄ΠΈΠ½ Π²Ρ‹Π²ΠΎΠ΄ Π΄ΠΈΠΎΠ΄Π°.



Как ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ Π΄ΠΈΠΎΠ΄ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠ³ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°?

Π¦ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹ΠΉ для тСстирования Π΄ΠΈΠΎΠ΄Π°

, ΠΊΠΎΠ³Π΄Π° Ρ€Π΅Ρ‡ΡŒ ΠΈΠ΄Π΅Ρ‚ ΠΎ ΠΏΡ€ΠΎΠ²Π΅Π΄Π΅Π½ΠΈΠΈ Π΄ΠΈΠΎΠ΄Π° с Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹ΠΌ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ, Π΅ΡΡ‚ΡŒ Π΄Π²Π° Ρ€Π΅ΠΆΠΈΠΌΠ°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ:

1. Π Π΅ΠΆΠΈΠΌ сопротивлСния



Π Π΅ΠΆΠΈΠΌ сопротивлСния измСряСт Π΄Π²Π΅ Π²Π΅Ρ‰ΠΈ: ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ΅ ΠΈ прямоС сопротивлСниС смСщСния Π΄ΠΈΠΎΠ΄Π°.

Π˜Ρ‚Π°ΠΊ, Ссли ваш Π΄ΠΈΠΎΠ΄ Π² ΠΎΡ‚Π»ΠΈΡ‡Π½ΠΎΠΌ состоянии, Π²Ρ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΡƒΠ²ΠΈΠ΄Π΅Ρ‚ΡŒ ΠΎΠΊΠΎΠ»ΠΎ Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… ΠΊΠΈΠ»ΠΎΠΎΠΌ сопротивлСния прямого смСщСния ΠΈ ΠΎΡ‡Π΅Π½ΡŒ высокоС сопротивлСниС ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ³ΠΎ смСщСния. А Ссли совсСм уТасно, ΠΌΠ΅Ρ‚Ρ€ ΠΏΠΎΠΊΠ°ΠΆΠ΅Ρ‚ Π½ΠΈΠ·ΠΊΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ (нСсколько дСсятков Ом).



Π¨Π°Π³ΠΈ



  1. A . Как Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π²Ρ‹ Π½Π°ΠΉΠ΄Π΅Ρ‚Π΅ ΠΊΠ°Ρ‚ΠΎΠ΄Π½ΡƒΡŽ ΠΈ Π°Π½ΠΎΠ΄Π½ΡƒΡŽ ΠΊΠ»Π΅ΠΌΠΌΡ‹ вашСго Π΄ΠΈΠΎΠ΄Π°, ΡƒΠ±Π΅Π΄ΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ ваш Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ находится Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ сопротивлСния ΠΈΠ»ΠΈ ΠΎΠΌΠΌΠ΅Ρ‚Ρ€Π°. Π’Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΏΠΎΠ²Π΅Ρ€Π½ΡƒΡ‚ΡŒ ΡΡ€Π΅Π΄Π½ΡŽΡŽ Ρ€ΡƒΡ‡ΠΊΡƒ Π½Π° значСния рСзистора ΠΈΠ»ΠΈ символ ΠΎΠΌΠ°.

ΠŸΡ€ΠΈ этом ΡƒΠ±Π΅Π΄ΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ сСлСктор находится Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ сопротивлСния (ΠΎΠΊΠΎΠ»ΠΎ 1 кОм) для прямого смСщСния. Π’Π°ΠΊΠΆΠ΅ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ³ΠΎ смСщСния Π΄ΠΎΠ»ΠΆΠ½Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΡ‚ΡŒΡΡ Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ высокого сопротивлСния (100 кОм).

  1. ΠŸΡ€ΠΈΠΊΡ€Π΅ΠΏΠΈΡ‚Π΅ Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ Ρ‰ΡƒΠΏ ΠΊ ΠΊΠ°Ρ‚ΠΎΠ΄Ρƒ, Π° красный Ρ‰ΡƒΠΏ ΠΊ Π°Π½ΠΎΠ΄Ρƒ. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Π΄ΠΈΠΎΠ΄ смСщСн Π² прямом Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ.
  1. Π—Π°Ρ‚Π΅ΠΌ помСняйтС ΠΊΠ»Π΅ΠΌΠΌΡ‹ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°. Π­Ρ‚ΠΎ ΠΊΠ°Ρ‚ΠΎΠ΄ для красного Π·ΠΎΠ½Π΄Π° ΠΈ Π°Π½ΠΎΠ΄ для Ρ‡Π΅Ρ€Π½ΠΎΠ³ΠΎ экзамСна. Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, Ρƒ вас Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ΅ смСщСниС.

Π˜Ρ‚Π°ΠΊ, Ρƒ вас ΠΎΠ±Ρ€Ρ‹Π² Π΄ΠΈΠΎΠ΄Π°, Ссли ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ высокоС OL ΠΈΠ»ΠΈ сопротивлСниС Π² ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΌ ΠΈ прямом смСщСнии. Но Ссли Ρƒ вас Π½ΠΈΠ·ΠΊΠΎΠ΅ сопротивлСниС для ΠΎΠ±ΠΎΠΈΡ… условий β€” Ρƒ вас ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠΉ Π΄ΠΈΠΎΠ΄.



2. Π Π΅ΠΆΠΈΠΌ Π΄ΠΈΠΎΠ΄Π°



Π‘ Π΄Ρ€ΡƒΠ³ΠΎΠΉ стороны, Ρ€Π΅ΠΆΠΈΠΌ Π΄ΠΈΠΎΠ΄Π° являСтся Π»ΡƒΡ‡ΡˆΠΈΠΌ Ρ€Π΅ΠΆΠΈΠΌΠΎΠΌ тСстирования, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ ΠΎΠ½ зависит ΠΎΡ‚ Π΅Π³ΠΎ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΉ. Π­Ρ‚ΠΎΡ‚ Ρ€Π΅ΠΆΠΈΠΌ ΠΏΡ€Π΅Π΄ΠΏΠΎΠ»Π°Π³Π°Π΅Ρ‚ Ρ€Π°Π·ΠΌΠ΅Ρ‰Π΅Π½ΠΈΠ΅ вашСго Π΄ΠΈΠΎΠ΄Π° Π² прямом смСщСнии.

Π’ этом случаС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ измСряСт ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния Π½Π° Π΄ΠΈΠΎΠ΄Π΅. Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, Ссли ваш Π΄ΠΈΠΎΠ΄ исправСн, ΠΎΠ½ ΠΏΠΎΠ·Π²ΠΎΠ»ΠΈΡ‚ Ρ‚ΠΎΠΊΡƒ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π°Ρ‚ΡŒ прямоС смСщСниС ΠΈ Π²Ρ‹Π·Ρ‹Π²Π°Ρ‚ΡŒ ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния.



Π¨Π°Π³ΠΈ



  1. Как Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π²Ρ‹ Π½Π°ΠΉΠ΄Π΅Ρ‚Π΅ Π²Ρ‹Π²ΠΎΠ΄Ρ‹ ΠΊΠ°Ρ‚ΠΎΠ΄Π° ΠΈ Π°Π½ΠΎΠ΄Π° вашСго Π΄ΠΈΠΎΠ΄Π°, ΡƒΠ±Π΅Π΄ΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ находится Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ Π΄ΠΈΠΎΠ΄ΠΎΠ². Π’Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ это, ΠΏΠΎΠ²Π΅Ρ€Π½ΡƒΠ² ΡΡ€Π΅Π΄Π½ΡŽΡŽ Ρ€ΡƒΡ‡ΠΊΡƒ, ΠΏΠΎΠΊΠ° ΠΎΠ½Π° Π½Π΅ Π΄ΠΎΠΉΠ΄Π΅Ρ‚ Π΄ΠΎ символа Π΄ΠΈΠΎΠ΄Π°. Π˜Π½Ρ‚Π΅Ρ€Π΅ΡΠ½ΠΎ, Ρ‡Ρ‚ΠΎ Π² этом Ρ€Π΅ΠΆΠΈΠΌΠ΅ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Ρ‚ΠΎΠΊ ΠΎΠΊΠΎΠ»ΠΎ 2 мА ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌΠΈ.
  1. Π‘ . ΠŸΠΎΠΌΠ΅ΡΡ‚ΠΈΡ‚Π΅ Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ Ρ‰ΡƒΠΏ Π½Π° ΠΊΠ°Ρ‚ΠΎΠ΄, Π° красный Π½Π° Π°Π½ΠΎΠ΄. ΠŸΡ€ΠΈ этом Ρƒ вас Π΅ΡΡ‚ΡŒ Π΄ΠΈΠΎΠ΄ прямого смСщСния.
  1. ΠžΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π° показания. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, это Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎ, Ссли Π²Ρ‹ Π²ΠΈΠ΄ΠΈΡ‚Π΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ напряТСния ΠΊΡ€Π΅ΠΌΠ½ΠΈΠ΅Π²ΠΎΠ³ΠΎ Π΄ΠΈΠΎΠ΄Π° ΠΎΡ‚ 0,6 Π΄ΠΎ 0,7. ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, Ссли это Π³Π΅Ρ€ΠΌΠ°Π½ΠΈΠ΅Π²Ρ‹ΠΉ Π΄ΠΈΠΎΠ΄, Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ напряТСния Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π½Π°Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒΡΡ Π² Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π΅ ΠΎΡ‚ 0,25 Π΄ΠΎ 0,3.
  1. ΠŸΠΎΠΌΠ΅Π½ΡΠΉΡ‚Π΅ мСстами ΠΊΠ»Π΅ΠΌΠΌΡ‹. Π’ΠΎ Π΅ΡΡ‚ΡŒ ΠΏΠΎΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ Ρ‰ΡƒΠΏ ΠΊ Π°Π½ΠΎΠ΄Ρƒ ΠΈ Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ ΠΊ ΠΊΠ°Ρ‚ΠΎΠ΄Ρƒ. ΠŸΡ€ΠΈ этом Ρƒ вас Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ΅ смСщСниС. И Π² этом состоянии Ρ‚ΠΎΠΊ Ρ‡Π΅Ρ€Π΅Π· Π΄ΠΈΠΎΠ΄ Π½Π΅ Ρ‚Π΅Ρ‡Π΅Ρ‚. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, для исправного Π΄ΠΈΠΎΠ΄Π° ваш ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Ρ‚ΡŒ OL ΠΈΠ»ΠΈ 1,9.0076

Если Ρƒ вас нСисправный Π΄ΠΈΠΎΠ΄, ваш ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Ρ‚ΡŒ Π½Π΅Ρ€Π΅Π»Π΅Π²Π°Π½Ρ‚Π½Ρ‹Π΅ значСния. Если Ρƒ вас Π΅ΡΡ‚ΡŒ ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚Ρ‹ΠΉ Π΄ΠΈΠΎΠ΄, Ρ‚ΠΎΠΊ Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ Ρ‚Π΅Ρ‡ΡŒ Ρ‡Π΅Ρ€Π΅Π· Π½Π΅Π³ΠΎ Π² ΠΎΠ±ΠΎΠΈΡ… условиях. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, ваш ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒ ΠΏΠΎΠΊΠ°ΠΆΠ΅Ρ‚ OL ΠΈΠ»ΠΈ 1.

Но Ссли Π΄ΠΈΠΎΠ΄ Π·Π°ΠΊΠΎΡ€ΠΎΡ‡Π΅Π½, Ρ‚ΠΎΠΊ Π±ΡƒΠ΄Π΅Ρ‚ Ρ‚Π΅Ρ‡ΡŒ Ρ‡Π΅Ρ€Π΅Π· Π½Π΅Π³ΠΎ, ΠΏΠΎΡ‚ΠΎΠΌΡƒ Ρ‡Ρ‚ΠΎ ΠΎΠ½ дСйствуСт ΠΊΠ°ΠΊ Π·Π°ΠΌΠΊΠ½ΡƒΡ‚Ρ‹ΠΉ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ. Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, ваш ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Ρ‚ΡŒ ΠΎΡ‚ 0 Π΄ΠΎ 0,4 Π’.



Как ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ Π΄ΠΈΠΎΠ΄ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²ΠΎΠ³ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°?



ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° Π΄ΠΈΠΎΠ΄Π° с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²ΠΎΠ³ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½Π° Ρ€Π΅ΠΆΠΈΠΌΡƒ ΠΎΠΌΠΌΠ΅Ρ‚Ρ€Π° Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠ³ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°. И это ΠΏΠΎΡ‚ΠΎΠΌΡƒ, Ρ‡Ρ‚ΠΎ это устройство Π½Π΅ ΠΈΠΌΠ΅Π΅Ρ‚ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ Ρ€Π΅ΠΆΠΈΠΌΠ° ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ Π΄ΠΈΠΎΠ΄ΠΎΠ².



Π¨Π°Π³ΠΈ



  1. Π£Π±Π΅Π΄ΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° находится Π² ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ сопротивлСния.
  1. ΠŸΡ€ΠΈΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅ ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½ΡƒΡŽ ΠΊΠ»Π΅ΠΌΠΌΡƒ ΠΊ ΠΊΠ°Ρ‚ΠΎΠ΄Ρƒ ΠΈ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΡƒΡŽ сторону ΠΊ Π°Π½ΠΎΠ΄Ρƒ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ условиС прямого смСщСния. Если ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Π½ΠΈΠ·ΠΊΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ сопротивлСния, ваш Π΄ΠΈΠΎΠ΄ исправСн.
  1. ΠŸΠ΅Ρ€Π΅Π²Π΅Ρ€Π½ΠΈΡ‚Π΅ Ρ‚Π΅Ρ€ΠΌΠΈΠ½Π°Π». Π­Ρ‚ΠΎ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ Π²Ρ‹Π²ΠΎΠ΄ ΠΊΠ°Ρ‚ΠΎΠ΄Π° ΠΈ ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ Π²Ρ‹Π²ΠΎΠ΄ Π°Π½ΠΎΠ΄Π°. Π—Π°Ρ‚Π΅ΠΌ ΡƒΠ±Π΅Π΄ΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ ваш сСлСктор находится Π² ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ высокого сопротивлСния. ΠŸΡ€ΠΈ этом Ρƒ вас Π΅ΡΡ‚ΡŒ условиС ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ³ΠΎ смСщСния.

Π’Π°ΠΊΠΆΠ΅ Π²Π°ΠΆΠ½ΠΎ ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ эта ΠΏΡ€ΠΎΡ†Π΅Π΄ΡƒΡ€Π° ΠΏΡ€ΠΈΠΌΠ΅Π½ΠΈΠΌΠ° ΠΊ простой ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ΅ Π΄ΠΈΠΎΠ΄ΠΎΠ² PN. Π˜Π΄Π΅Π°Π»ΡŒΠ½Ρ‹ΠΉ Π΄ΠΈΠΎΠ΄ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Ρ‚ΡŒ Π½Π° ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»Π΅ высокоС сопротивлСниС ΠΈΠ»ΠΈ OL. Но ΠΏΠ°Ρ€ΡˆΠΈΠ²Ρ‹ΠΉ Π΄ΠΈΠΎΠ΄ ΠΏΠΎΠΊΠ°ΠΆΠ΅Ρ‚ Π½ΠΈΠ·ΠΊΠΎΠ΅ сопротивлСниС.



Как ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ стабилитрон



Для ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ стабилитрона Π²Π°ΠΌ потрСбуСтся большС схСм, Ρ‡Π΅ΠΌ простоС тСстированиС PN-Π΄ΠΈΠΎΠ΄Π°. И это ΠΏΠΎΡ‚ΠΎΠΌΡƒ, Ρ‡Ρ‚ΠΎ Π²Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠ»ΠΎΠΆΠΈΡ‚ΡŒ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ΅ напряТСниС, Π±ΠΎΠ»Π΅Π΅ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅, Ρ‡Π΅ΠΌ напряТСниС пробоя Π—Π΅Π½Π΅Ρ€Π°, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ условиС ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ³ΠΎ смСщСния.



Π¨Π°Π³ΠΈ



  1. Когда Π²Ρ‹ Π½Π°ΠΉΠ΄Π΅Ρ‚Π΅ ΠΊΠ»Π΅ΠΌΠΌΡ‹ стабилитрона, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ Ρ‚Π΅ΡΡ‚ΠΎΠ²ΡƒΡŽ схСму.
  1. Π‘ . Π—Π°Ρ‚Π΅ΠΌ ΠΏΠ΅Ρ€Π΅Π²Π΅Π΄ΠΈΡ‚Π΅ Ρ€ΡƒΡ‡ΠΊΡƒ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° Π² Ρ€Π΅ΠΆΠΈΠΌ напряТСния.
  1. ΠŸΡ€ΠΈΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ Ρ‰ΡƒΠΏΡ‹ ΠΊ Π΄ΠΈΠΎΠ΄Ρƒ Π—Π΅Π½Π΅Ρ€Π°.
  1. ПослС этого ΡƒΠ²Π΅Π»ΠΈΡ‡ΡŒΡ‚Π΅ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС Π΄ΠΈΠΎΠ΄Π°. Пока Π²Ρ‹ это Π΄Π΅Π»Π°Π΅Ρ‚Π΅, слСдитС Π·Π° напряТСниСм, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒ. Если Ρƒ вас Π΅ΡΡ‚ΡŒ исправный стабилитрон, показания вашСго измСритСля Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°Ρ‚ΡŒΡΡ ΠΏΠΎ ΠΌΠ΅Ρ€Π΅ увСличСния ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ источника питания.

Π’Π°ΠΊ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΠΆΠ°Ρ‚ΡŒΡΡ Π΄ΠΎ пробоя напряТСния Π΄ΠΈΠΎΠ΄Π°. ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, Ссли ΠΎΠ½ΠΎ Π²Ρ‹Ρ…ΠΎΠ΄ΠΈΡ‚ Π·Π° ΠΏΡ€Π΅Π΄Π΅Π»Ρ‹ этой Ρ‚ΠΎΡ‡ΠΊΠΈ Π½Π° вашСм ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»Π΅, Π²Ρ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΡƒΠ²ΠΈΠ΄Π΅Ρ‚ΡŒ постоянноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ напряТСния, нСзависимо ΠΎΡ‚ увСличСния Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ питания.

НапримСр, Ссли Π²Ρ‹ Π΄ΠΎΠ±Π°Π²ΠΈΡ‚Π΅ 10 Π’ ΠΊ стабилитрону вмСстС с напряТСниСм пробоя 5 Π’ Ρ‡Π΅Ρ€Π΅Π· рСзистор ΠΎΡ‚ Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ, показания вашСго измСритСля Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π±Ρ‹Ρ‚ΡŒ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ 6 Π’. Π˜Ρ‚Π°ΠΊ, Ссли Ρƒ вас Π΅ΡΡ‚ΡŒ это, ваш стабилитрон исправСн.



Как ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ свСтодиод (ΡΠ²Π΅Ρ‚ΠΎΠΈΠ·Π»ΡƒΡ‡Π°ΡŽΡ‰ΠΈΠΉ Π΄ΠΈΠΎΠ΄)



Найти свСтодиодныС ΠΊΠ»Π΅ΠΌΠΌΡ‹ довольно Π»Π΅Π³ΠΊΠΎ. ΠšΡ€Π°Ρ‚ΠΊΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ β€” это ΠΊΠ°Ρ‚ΠΎΠ΄, Π° Π±ΠΎΠ»Π΅Π΅ Π΄Π»ΠΈΠ½Π½Ρ‹ΠΉ β€” Π°Π½ΠΎΠ΄. ИмСя это Π² Π²ΠΈΠ΄Ρƒ, Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ свСтодиод с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠ³ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°.



Π¨Π°Π³ΠΈ



  1. Π£Π±Π΅Π΄ΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ Ρ€ΡƒΡ‡ΠΊΠ° ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° находится Π² Π΄ΠΈΠΎΠ΄Π½ΠΎΠΌ Ρ€Π΅ΠΆΠΈΠΌΠ΅.
  2. ΠŸΡ€ΠΈΠΊΡ€Π΅ΠΏΠΈΡ‚Π΅ Ρ‰ΡƒΠΏΡ‹ ΠΊ свСтодиодному ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŽ. Если свСтодиод исправСн, Π²Ρ‹ Π·Π°ΠΌΠ΅Ρ‚ΠΈΡ‚Π΅ свСчСниС. ΠŸΡ€ΠΈ этом Ρƒ вас Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ смСщСниС Π²ΠΏΠ΅Ρ€Π΅Π΄. И свСтодиод Π½Π΅ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ Π² условиях ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ³ΠΎ смСщСния. Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ³ΠΎ смСщСния Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Π°.



Π§Ρ‚ΠΎ Π²Ρ‹Π·Ρ‹Π²Π°Π΅Ρ‚ Π²Ρ‹Ρ…ΠΎΠ΄ Π΄ΠΈΠΎΠ΄Π° ΠΈΠ· строя?



Π”ΠΈΠΎΠ΄ ΠΌΠΎΠΆΠ΅Ρ‚ Π²Ρ‹ΠΉΡ‚ΠΈ ΠΈΠ· строя ΠΈΠ·-Π·Π° Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΈΠ· ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… условий:

  1. ΠŸΡ€ΠΎΠ±ΠΎΠΉ напряТСния β€” ΠΊΠΎΠ³Π΄Π° элСктроды (ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΈ ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ) ΠΈΠΌΠ΅ΡŽΡ‚ ΠΏΡƒΡ‚ΡŒ ΠΌΠ΅ΠΆΠ΄Ρƒ собой, Π° сопротивлСниС (прямоС ΠΈ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ΅) становится бСсконСчным.
  1. ΠžΠ±Ρ€Π°Ρ‚Π½ΠΎΠ΅ напряТСниС β€” Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ ΠΏΡ€ΠΈ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½ΠΈΠΈ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ³ΠΎ сопротивлСния, Ρ‡Ρ‚ΠΎ влияСт Π½Π° ΠΎΠ΄Π½ΠΎΠ½Π°ΠΏΡ€Π°Π²Π»Π΅Π½Π½ΡƒΡŽ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒ.
  1. Π£Ρ…ΡƒΠ΄ΡˆΠ΅Π½ΠΈΠ΅ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ β€” это ΠΊΠΎΠ³Π΄Π° сниТаСтся ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½ΠΎΡΡ‚ΡŒ схСмы.
  1. ΠžΠ±Ρ€Ρ‹Π² Ρ†Π΅ΠΏΠΈ β€” происходит ΠΏΡ€ΠΈ отсоСдинСнии элСктродов Π΄ΠΈΠΎΠ΄Π°. Плюс ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ΅ ΠΈ прямоС сопротивлСниС становятся бСсконСчными.
  1. ΠŸΡ€ΡΠΌΠΎΠ΅ напряТСниС Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚, ΠΊΠΎΠ³Π΄Π° сопротивлСниС (прямоС) ΠΎΠ³Ρ€ΠΎΠΌΠ½ΠΎ, Ρ‡Ρ‚ΠΎ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния ΠΈ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ сигнал.



Как ΡƒΠ·Π½Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ Π΄ΠΈΠΎΠ΄ ΠΏΠ΅Ρ€Π΅Π³ΠΎΡ€Π΅Π»?



Π’Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ Π½Π°Ρ‡Π°Ρ‚ΡŒ, ΠΏΠΎΠ²Π΅Ρ€Π½ΡƒΠ² Ρ€ΡƒΡ‡ΠΊΡƒ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° Π² Π΄ΠΈΠΎΠ΄Π½Ρ‹ΠΉ Ρ€Π΅ΠΆΠΈΠΌ. Если ваш Π΄ΠΈΠΎΠ΄ ΠΏΠ΅Ρ€Π΅Π³ΠΎΡ€Π΅Π», Π²Ρ‹ Π·Π°ΠΌΠ΅Ρ‚ΠΈΡ‚Π΅, Ρ‡Ρ‚ΠΎ символ Π΄ΠΈΠΎΠ΄Π° Π±ΡƒΠ΄Π΅Ρ‚ Π½Π°ΠΏΠΎΠΌΠΈΠ½Π°Ρ‚ΡŒ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ, ΠΎΠ±Ρ€Π°Ρ‰Π΅Π½Π½Ρ‹ΠΉ ΠΊ Π»ΠΈΠ½ΠΈΠΈ.



Π—Π°ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ слова



Π’ ΠΊΠΎΠ½Ρ†Π΅ ΠΊΠΎΠ½Ρ†ΠΎΠ², ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° Π΄ΠΈΠΎΠ΄ΠΎΠ² β€” это Π½Π΅ Π²Ρ‹ΡΡˆΠ°Ρ ΠΌΠ°Ρ‚Π΅ΠΌΠ°Ρ‚ΠΈΠΊΠ°. Но сначала Π²Ρ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ Ρ‚ΠΈΠΏ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΠΎΠ³ΠΎ Π΄ΠΈΠΎΠ΄Π°. Π—Π°Ρ‚Π΅ΠΌ Π½Π°ΠΉΠ΄ΠΈΡ‚Π΅ ΠΊΠ»Π΅ΠΌΠΌΡ‹ ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ ΠΈΡ… ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ. ПослС этого ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π° показания Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠ³ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° ΠΈΠ»ΠΈ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²ΠΎΠ³ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°.

Π§Ρ‚ΠΎ Π²Ρ‹ Π΄ΡƒΠΌΠ°Π΅Ρ‚Π΅ ΠΎ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ΅ Π΄ΠΈΠΎΠ΄ΠΎΠ²? Π£ вас Π΅ΡΡ‚ΡŒ прСдлоТСния ΠΈΠ»ΠΈ вопросы ΠΏΠΎ Ρ‚Π΅ΠΌΠ΅? ΠŸΠΎΠΆΠ°Π»ΡƒΠΉΡΡ‚Π°, Π½Π΅ ΡΡ‚Π΅ΡΠ½ΡΠΉΡ‚Π΅ΡΡŒ ΠΎΠ±Ρ€Π°Ρ‰Π°Ρ‚ΡŒΡΡ ΠΊ Π½Π°ΠΌ.





ИспользованиС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° ΠΊΠ°ΠΊ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ Π”Π˜ΠžΠ” с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°

ИспользованиС ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°, ΠΊΠ°ΠΊ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ Π”Π˜ΠžΠ” ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ

HOW TO  TEST   DIODE   by digital multimeter  and  Analog multimeter


HOW TO  TEST   DIODE

DIODE  TESTING
Diode   is  a  basic electronic device and it  has wide application Π½Π° ΠΌΠ½ΠΎΠ³ΠΈΡ… цСпях, Ρ‚Π°ΠΊΠΈΡ… ΠΊΠ°ΠΊ выпрямлСниС, ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅, схСма Π·Π°Ρ‰ΠΈΡ‚Ρ‹, Π·Π°Ρ‰ΠΈΡ‚Π° ΠΎΡ‚ полярности ΠΈ Ρ‚. Π΄. ΠŸΠ΅Ρ€Π΅Π΄ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΎΠΉ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π·Π½Π°Ρ‚ΡŒ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡƒΡŽ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ ΠΎ Π΄ΠΈΠΎΠ΄Π΅. Π”ΠΈΠΎΠ΄ ΠΈΠΌΠ΅Π΅Ρ‚ ΠΌΠ½ΠΎΠ³ΠΎ ΠΏΠ°ΠΊΠ΅Ρ‚ΠΎΠ² Π½ΠΈΠΆΠ΅, это ΠΏΡ€ΠΈΠΌΠ΅Ρ€. На Π΅Π³ΠΎ корпусС ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ символ Π΄ΠΈΠΎΠ΄Π°, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π²Ρ‹ ΠΌΠΎΠ³Π»ΠΈ Π·Π½Π°Ρ‚ΡŒ Π΅Π³ΠΎ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΡŽ ΠΊΠ»Π΅ΠΌΠΌΡ‹ Π°Π½ΠΎΠ΄ ΠΈΠ»ΠΈ ΠΊΠ°Ρ‚ΠΎΠ΄.

Π­Ρ‚ΠΎ символ Π΄ΠΈΠΎΠ΄Π°, Π°Π½ΠΎΠ΄Π° для ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ напряТСния (+) ΠΈ ΠΊΠ°Ρ‚ΠΎΠ΄Π° для ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ напряТСния. Если ΠΏΠΎΠ΄Π°Ρ‚ΡŒ напряТСниС ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΉ полярности Π½Π° ΠΊΠ»Π΅ΠΌΠΌΡƒ Π΄ΠΈΠΎΠ΄Π° … V+ Π½Π° Π°Π½ΠΎΠ΄ ΠΈ V- Π½Π° ΠΊΠ°Ρ‚ΠΎΠ΄, это называСтся «прямоС смСщСниС», Π² этом случаС Π΄ΠΈΠΎΠ΄ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΡ€ΠΎΠΏΡƒΡΠΊΠ°Ρ‚ΡŒ Ρ‚ΠΎΠΊ. Если ΠΏΠΎΠ΄Π°Ρ‚ΡŒ Π½Π° Π΄ΠΈΠΎΠ΄ ΠΎΠ±Ρ€Π°Ρ‚Π½ΡƒΡŽ ΠΏΠΎΠ»ΡΡ€Π½ΠΎΡΡ‚ΡŒ ….. V- Π½Π° ΠΊΠ»Π΅ΠΌΠΌΡƒ Π°Π½ΠΎΠ΄Π° ΠΈ + Π½Π° ΠΊΠ»Π΅ΠΌΠΌΡƒ ΠΊΠ°Ρ‚ΠΎΠ΄Π°, Π² этом случаС Π΄ΠΈΠΎΠ΄ Π±Π»ΠΎΠΊΠΈΡ€ΡƒΠ΅Ρ‚ Ρ‚ΠΎΠΊ, ΠΈ Ρ‚ΠΎΠΊ Π½Π΅ Ρ‚Π΅Ρ‡Π΅Ρ‚, это называСтся ΠΎΠ±Ρ€Π°Ρ‚Π½Ρ‹ΠΌ смСщСниСм. Π’ случаС ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ³ΠΎ смСщСния сущСствуСт Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ρ‚ΠΎΠΊ ΡƒΡ‚Π΅Ρ‡ΠΊΠΈ ΠΈ Π΅Π³ΠΎ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° Π² мкА ΠΈΠ»ΠΈ мА для Π³Π΅Ρ€ΠΌΠ°Π½ΠΈΠ΅Π²ΠΎΠ³ΠΎ Π΄ΠΈΠΎΠ΄Π° ΠΈ отсутствуСт Ρ‚ΠΎΠΊ ΡƒΡ‚Π΅Ρ‡ΠΊΠΈ для ΠΊΡ€Π΅ΠΌΠ½ΠΈΠ΅Π²ΠΎΠ³ΠΎ Π΄ΠΈΠΎΠ΄Π°.

Example  of   Diode  Package

Diode symbol
DO package  (  DO = Diode outline )
ΠšΠΎΠΌΠΏΠ»Π΅ΠΊΡ‚ шпилСк Π’ Π½Π΅ΠΌ Π΅ΡΡ‚ΡŒ Π²ΠΈΠ½Ρ‚ ΠΈ Π³Π°ΠΉΠΊΠ° для затягивания соСдинСния ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ.

ΠŸΠ°ΠΊΠ΅Ρ‚ ВО-220-2 ΠΈΠΌΠ΅Π΅Ρ‚ 2 ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π°, Π° ΠΏΠ°ΠΊΠ΅Ρ‚ ВО-220-3 ΠΈΠΌΠ΅Π΅Ρ‚ 3 ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π°.

ΠŸΠ°ΠΊΠ΅Ρ‚ модуля ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для ΡΠΈΠ»ΡŒΠ½ΠΎΡ‚ΠΎΡ‡Π½Ρ‹Ρ… ΠΈ Π²Ρ‹ΡΠΎΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹Ρ… Π΄ΠΈΠΎΠ΄ΠΎΠ². Π’Π½ΡƒΡ‚Ρ€ΠΈ ΠΌΠΎΠ΄ΡƒΠ»ΡŒ ΠΌΠΎΠΆΠ΅Ρ‚ ΡΠΎΡΡ‚ΠΎΡΡ‚ΡŒ ΠΈΠ· 1 ΠΈΠ»ΠΈ 2, ΠΈΠ»ΠΈ 3, ΠΈΠ»ΠΈ 4 Π΄ΠΈΠΎΠ΄ΠΎΠ², это зависит ΠΎΡ‚ Π°Ρ€Ρ‚ΠΈΠΊΡƒΠ»Π° Π΄ΠΈΠΎΠ΄Π°. На ΠΌΠΎΠ΄ΡƒΠ»Π΅ Π΅ΡΡ‚ΡŒ символ Π΄ΠΈΠΎΠ΄Π° ΠΈ внутрСнняя ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ°, ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ тСхничСский спСциалист ΠΌΠΎΠΆΠ΅Ρ‚ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ ΠΈ ΠΏΡ€ΠΎΡ‚Π΅ΡΡ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ.


Π”ΠΈΠΎΠ΄Π½Ρ‹ΠΉ ΠΌΠΎΠ΄ΡƒΠ»ΡŒ

Π¨Π°Π³ для ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ Π΄ΠΈΠΎΠ΄Π°.
Π­Ρ‚ΠΎ тСстированиС являСтся внСшним тСстированиСм.

1. ΠŸΠΎΠ²Π΅Ρ€Π½ΠΈΡ‚Π΅ ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π½Ρ‹ΠΉ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° Π² ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ Β«ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° Π΄ΠΈΠΎΠ΄Π°Β», ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½Π° Ρ„ΠΎΡ‚ΠΎ. На дисплСС отобразится символ Π΄ΠΈΠΎΠ΄Π°, Π° Ρ€ΡƒΡ‡ΠΊΠ° ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° Ρ‚Π°ΠΊΠΆΠ΅ ΡƒΠΊΠ°ΠΆΠ΅Ρ‚ Π½Π° символ Π΄ΠΈΠΎΠ΄Π°.

ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° Π΄ΠΈΠΎΠ΄Π° Ѐункция

2. ΠŸΠΎΠ΄ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅ красный Ρ‰ΡƒΠΏ ΠΊ Π°Π½ΠΎΠ΄Ρƒ, Π° Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ Ρ‰ΡƒΠΏ ΠΊ ΠΊΠ°Ρ‚ΠΎΠ΄Ρƒ (прямоС смСщСниС). ΠžΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅, Ρ‡Ρ‚ΠΎ бСлая полоса β€“ это Π²Ρ‹Π²ΠΎΠ΄ ΠΊΠ°Ρ‚ΠΎΠ΄Π°. Π²Ρ‹ ΡƒΠ²ΠΈΠ΄ΠΈΡ‚Π΅ ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния Π½Π° Π΄ΠΈΠΎΠ΄Π΅ 0,5–0,8 Π’ для ΠΊΡ€Π΅ΠΌΠ½ΠΈΠ΅Π²ΠΎΠ³ΠΎ Π΄ΠΈΠΎΠ΄Π° ΠΈ 0,1–0,3 Π’ для Π³Π΅Ρ€ΠΌΠ°Π½ΠΈΠ΅Π²ΠΎΠ³ΠΎ Π΄ΠΈΠΎΠ΄Π°. ΠŸΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ тСстовых ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ²; красный ΠΊ ΠΊΠ°Ρ‚ΠΎΠ΄Π½ΠΎΠΌΡƒ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρƒ ΠΈ Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ ΠΊ Π°Π½ΠΎΠ΄Π½ΠΎΠΌΡƒ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρƒ, исправный Π΄ΠΈΠΎΠ΄ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°Ρ‚ΡŒΡΡ ΠΊΠ°ΠΊ Β«OLΒ» (ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΠ΅ ΠΏΡ€Π΅Π΄Π΅Π»Π°)

Π”ΠΈΠΎΠ΄Π½Ρ‹Π΅ ΠΊΠ»Π΅ΠΌΠΌΡ‹: ΠΊΠ°Ρ‚ΠΎΠ΄ ΠΈ Π°Π½ΠΎΠ΄.
Π₯ΠΎΡ€ΠΎΡˆΠΈΠΉ Π΄ΠΈΠΎΠ΄ ΠΈΠΌΠ΅Π΅Ρ‚ ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния Π½Π° Π΄ΠΈΠΎΠ΄Π΅ = 0,5-0,8 Π’ для ΠΊΡ€Π΅ΠΌΠ½ΠΈΠ΅Π²ΠΎΠ³ΠΎ Π΄ΠΈΠΎΠ΄Π° (прямоС смСщСниС).
    Π˜ΡΠΏΡ€Π°Π²Π½Ρ‹ΠΉ Π΄ΠΈΠΎΠ΄ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Ρ‚ΡŒ Β«OLΒ» ΠΏΡ€ΠΈ ΠΏΠΎΠ΄Π°Ρ‡Π΅ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ³ΠΎ смСщСния.

 Π˜ΡΠΏΡ€Π°Π²Π½Ρ‹ΠΉ Π΄ΠΈΠΎΠ΄, ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния Π½Π° Π΄ΠΈΠΎΠ΄Π΅ = 0,1–0,3 Π’ для Π³Π΅Ρ€ΠΌΠ°Π½ΠΈΠ΅Π²ΠΎΠ³ΠΎ Π΄ΠΈΠΎΠ΄Π° (прямоС смСщСниС)

ПадСниС напряТСния Π½Π° Π³Π΅Ρ€ΠΌΠ°Π½ΠΈΠ΅Π²ΠΎΠΌ Π΄ΠΈΠΎΠ΄Π΅ = 0,1–0,3 Π’.

Π˜ΡΠΏΡ€Π°Π²Π½Ρ‹ΠΉ Π΄ΠΈΠΎΠ΄ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°Ρ‚ΡŒΡΡ ΠΊΠ°ΠΊ Β«OLΒ» ΠΏΡ€ΠΈ ΠΏΠΎΠ΄Π°Ρ‡Π΅ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ³ΠΎ смСщСния.

Если Π΄ΠΈΠΎΠ΄ нСисправСн (ΠΎΠ±Ρ€Ρ‹Π²), ΠΎΠ½ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Ρ‚ΡŒ Β«OLΒ» 2 Ρ€Π°Π·Π° ΠΊΠ°ΠΊ ΠΏΡ€ΠΈ ΠΏΠ΅Ρ€Π²ΠΎΠΌ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ (прямоС смСщСниС), Ρ‚Π°ΠΊ ΠΈ ΠΏΡ€ΠΈ Π²Ρ‚ΠΎΡ€ΠΎΠΌ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ (ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ΅ смСщСниС), ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½Π° Ρ„ΠΎΡ‚ΠΎ Π½ΠΈΠΆΠ΅.

НСисправный Π΄ΠΈΠΎΠ΄ (ΠΎΠ±Ρ€Ρ‹Π²), ΠΎΠ½ ΠΏΠΎΠΊΠ°ΠΆΠ΅Ρ‚ Β«OLΒ» 2 Ρ€Π°Π·Π°.

Если это ΠΏΠ»ΠΎΡ…ΠΎΠΉ Π΄ΠΈΠΎΠ΄ (ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅), ΠΎΠ½ ΠΏΠΎΠΊΠ°ΠΆΠ΅Ρ‚ Β«ΠΎΡ‡Π΅Π½ΡŒ Π½ΠΈΠ·ΠΊΠΎΠ΅ ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния» 2 Ρ€Π°Π·Π° для ΠΏΠ΅Ρ€Π²ΠΎΠ³ΠΎ измСрСния (прямоС смСщСниС) ΠΈ Π²Ρ‚ΠΎΡ€ΠΎΠ³ΠΎ измСрСния (ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ΅ смСщСниС), ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½Π° Ρ„ΠΎΡ‚ΠΎ Π½ΠΈΠΆΠ΅.


НСисправный Π΄ΠΈΠΎΠ΄ (ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅), ΠΎΠ½ ΠΏΠΎΠΊΠ°ΠΆΠ΅Ρ‚ Β«ΠΎΡ‡Π΅Π½ΡŒ Π½ΠΈΠ·ΠΊΠΎΠ΅ ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния» 2 Ρ€Π°Π·Π°.

ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° Π΄ΠΈΠΎΠ΄Π° с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²ΠΎΠ³ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°.
ΠŸΠ΅Ρ€Π΅Π΄ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΎΠΉ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π·Π½Π°Ρ‚ΡŒ Ρ€Π΅Π°Π»ΡŒΠ½ΡƒΡŽ ΠΏΠΎΠ»ΡΡ€Π½ΠΎΡΡ‚ΡŒ напряТСния Π½Π° Ρ‰ΡƒΠΏΠ°Ρ…. Π¦Π²Π΅Ρ‚ тСстового ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° ΠΌΠΎΠΆΠ΅Ρ‚ ΡΠ±ΠΈΡ‚ΡŒ с Ρ‚ΠΎΠ»ΠΊΡƒ Π½Π°Ρ‡ΠΈΠ½Π°ΡŽΡ‰Π΅Π³ΠΎ ΡƒΡ‡Π΅Π½ΠΈΠΊΠ°. ΠšΡ€Π°ΡΠ½Ρ‹ΠΉ соотвСтствуСт ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΌΡƒ (+), Ρ‡Ρ‚ΠΎ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ, Π½ΠΎ ΠΊΠΎΠ³Π΄Π° ΠΌΡ‹ устанавливаСм Ρ€ΡƒΡ‡ΠΊΡƒ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²ΠΎΠ³ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° Π½Π° Ρ„ΡƒΠ½ΠΊΡ†ΠΈΡŽ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ сопротивлСния, красный Ρ‰ΡƒΠΏ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΊ ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ полярности Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅ΠΉ Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ, поэтому красный Ρ‰ΡƒΠΏ ΠΏΠΎΠ΄Π°Π΅Ρ‚ напряТСниС V-. Π§Π΅Ρ€Π½Ρ‹ΠΉ Ρ‰ΡƒΠΏ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΊ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ полярности Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅ΠΉ Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ, поэтому Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ Ρ‰ΡƒΠΏ ΠΏΠΎΠ΄Π°Π΅Ρ‚ напряТСниС V+. РСзюмС: красный Ρ‰ΡƒΠΏ = V- ΠΈ Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ Ρ‰ΡƒΠΏ = V+ . Π‘ΠΌ. схСму Π½ΠΈΠΆΠ΅ для упрощСния.

ВСстовыС ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° схСма ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²ΠΎΠ³ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°.

1. ΠŸΠΎΠ²Π΅Ρ€Π½ΠΈΡ‚Π΅ ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π½Ρ‹ΠΉ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π°Π½Π°Π»ΠΎΠ³ΠΎΠ²ΠΎΠ³ΠΎ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π° Π½Π° Ρ„ΡƒΠ½ΠΊΡ†ΠΈΡŽ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ рСзисторов Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π° Rx1 для ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ срСдних ΠΈ Π±ΠΎΠ»ΡŒΡˆΠΈΡ… Π΄ΠΈΠΎΠ΄ΠΎΠ², Π½Π° Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ Rx10 для ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ ΠΌΠ°Π»Ρ‹Ρ… Π΄ΠΈΠΎΠ΄ΠΎΠ².
2. ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° прямого смСщСния, подсоСдинитС красный Ρ‰ΡƒΠΏ ΠΊ ΠΊΠ°Ρ‚ΠΎΠ΄Π½ΠΎΠΉ ΠΊΠ»Π΅ΠΌΠΌΠ΅ (ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅, катодная ΠΊΠ»Π΅ΠΌΠΌΠ° ΠΈΠΌΠ΅Π΅Ρ‚ Π±Π΅Π»ΡƒΡŽ полосу), Π° Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ Ρ‰ΡƒΠΏ ΠΊ Π°Π½ΠΎΠ΄Π½ΠΎΠΉ ΠΊΠ»Π΅ΠΌΠΌΠ΅. Π˜ΡΠΏΡ€Π°Π²Π½Ρ‹ΠΉ Π΄ΠΈΠΎΠ΄ ΠΏΠΎΠΊΠ°ΠΆΠ΅Ρ‚ Π½ΠΈΠ·ΠΊΠΎΠ΅ сопротивлСниС ΠΈ загорится свСтодиод Π½Π° ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π΅, ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½Π° Ρ„ΠΎΡ‚ΠΎ Π½ΠΈΠΆΠ΅

ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° прямого смСщСния, исправный Π΄ΠΈΠΎΠ΄, Π½ΠΈΠ·ΠΊΠΎΠ΅ сопротивлСниС.

3. ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ³ΠΎ смСщСния .. ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ красный Ρ‰ΡƒΠΏ ΠΊ ΠΊΠ»Π΅ΠΌΠΌΠ΅ Π°Π½ΠΎΠ΄Π° , Π° Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ Ρ‰ΡƒΠΏ ΠΊ ΠΊΠ»Π΅ΠΌΠΌΠ΅ ΠΊΠ°Ρ‚ΠΎΠ΄Π° . Π˜ΡΠΏΡ€Π°Π²Π½Ρ‹ΠΉ Π΄ΠΈΠΎΠ΄ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Ρ‚ΡŒ ΠΎΡ‡Π΅Π½ΡŒ-ΠΎΡ‡Π΅Π½ΡŒ высокоС сопротивлСниС, ΠΊΠΎΠ³Π΄Π° стрСлка ΡƒΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Π½Π° ∞ Π±Π΅ΡΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎΡΡ‚ΡŒ, ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½Π° Ρ„ΠΎΡ‚ΠΎ Π½ΠΈΠΆΠ΅.

ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ³ΠΎ смСщСния, исправный Π΄ΠΈΠΎΠ΄, стрСлка ΡƒΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Π½Π° ∞ сопротивлСниС Π½Π° шкалС.

4. Если Π΄ΠΈΠΎΠ΄ нСисправСн (ΠΎΠ±Ρ€Ρ‹Π²), Ρ‚ΠΎ ΠΎΠ½ ΠΈΠΌΠ΅Π΅Ρ‚ ΠΎΡ‡Π΅Π½ΡŒ высокоС сопротивлСниС, Ρ‚ΠΎΡ‡ΠΊΠ° указатСля находится Π½Π° шкалС ∞ (Π±Π΅ΡΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎΡΡ‚ΡŒ) 2 Π²Ρ€Π΅ΠΌΡ .
