Схемы подключения светодиодных диммеров

Диммеры активно применяются на промышленном и бытовом оборудовании в качестве выключателей, при этом они выполняют дополнительную функцию регулировку величины напряжения электрического тока. Читайте также статью: → «Как работает диммер?».

Содержание

1. Принцип работы диммера
2. Основные виды диммеров
3. Поворотные диммеры
4. Диммеры для управления светодиодными лампами
5. Особенности диммеров для галогеновых ламп
6. Диммееры для люминосцентных ламп
7. Методика подключения диммеров
8. Подключение диммера к люстре с двумя группами ламп (двойной преключатель)
9. Подключение двух и более диммеров к одной нагрузке
10. Особенности подключения диммера к светодиодным лентам
11. Допускаемые ошибки при подключении диммеров
12. Часто задаваемые вопросы

Принцип работы диммера

Ранее в осветительных сетях последовательно нагрузке подключался реостат (проволочное переменное сопротивление) изменяя ток в цепи, менялась мощность, соответственно яркость свечения лампы. Этот метод не экономичен, оставшаяся мощность рассеивалась в виде тепла на конструкции реостата.

С появлением полупроводниковых приборов, диодов, симисторов, транзисторов и теристоров, появилась возможность более экономично управлять этим процессом. Расмотрим работу простейшей схемы на диодном мосту и теристоре.

Простейшая схема диммера на теристоре

Эта схема позволяет менять напряжение на нагрузке от 0 до 220В, лампы включаются в сеть через диодный мост. Пока теристор закрыт ток через диоды не проходит, выпрямленное напряжение прилагается между анодом и катодом теристора, одновременно оно прикладывается к зарядной цепи С1;R2;R1, при полной зарядке конденсатора теристор открывается. В этом случае замыкается диагональ моста через нагрузку пройдет переменный ток, в диагонали моста ток проходит только в одну сторону это позволяет использовать теристор. Аремя полупериода когда открывается теристор зависит от емкости С1 и сопротивления резисторов. Изменять продолжительность этого периода можно переменным резистором R1. Данная схема применима при мощности ламп до 160Вт, при большей нагрузке надо устанавливать теристор и диоды соответствующие потребляемой мощности. Читайте также статью: → «Критерии выбора диммера для светодиодных ламп и ламп накаливания».

Основные виды диммеров

Изначально диммеры использовались для управления мощностью приборов с активной нагрузкой, (с элементами нагрева, нить накаливания лампы, тэны в чайниках и нагревательных отопления). В процессе совершенствования конструкции изменялись, появилась возможность управлять индуктивной нагрузкой, регулировать обороты электродвигателей, яркость свечения светодиодных ламп и других приборов.

Диммеры разделяют по назначению:

• Для активной нагрузки;
• Для индуктивной нагрузки;
• Для светодиодных энергосберегающийх ламп;
• Для галогеновых ламп.

По конструкции органов управления выделяются следующие группы:

• С поворотным диском;
• На механических кнопках;
• Сенсорные;
• С дистанционным управлением.

Слово диммер происходит от английского dimmer (затемнитель), в данном случае подразумевается изменение параметров, яркости освещения, интенсивности нагрева, скорости оборотов или других. Современные приборы в зависимости от функционального назначения и конструкции могут управляться, поворотными ручками, кнопками, программируемыми сигналами, звуками определенной тональности, с пультов дистанционного управления.

Поворотные диммеры

По статистике продаж это самый востребованный у потребителей вид диммеров, он прост в подключении, дешевая цена, малогабаритный корпус легко вставляется в подрозетники для выключателей. Управление осуществляется поворотом дисковой ручки на панели корпуса, где отмечена рисками и цифрами величина устанавливаемой яркости ламп.

Многолетний опыт эксплуатации этих диммеров показывает, что при его использовании достигается существенная экономия электроэнергии и увеличивается сроки службы ламп накаливания. Этому способствует постепенный разогрев вольфрамовой нити, при резком скачке напряжения и тока нить часто не выдерживает и рвется.

Производители делают поворотные диммеры для управления яркостью светодиодных лент, температуры нагрева паяльников, конструкции таких изделий не имеют стандартных размеров. Они могут, исполнятся отдельными платами для монтажа в щитах с подключением через клеммы, после чего устанавливается значение яркости ламп или температуры теплого пола. Есть модели в отдельном блоке, на корпусе которого розетка для подключения приборов. Сам блок с регулятором включается в розетку с промышленной сетью 220 В, преимущество такой конструкции в том что димеер можно переносить и подключать к различным приборам.

Несмотря на сходство в органах управления функциональность электрической схемы, по параметрам выходного напряжения, потребляемой мощности, тока нагрузки могут сильно отличаться. Самая простая схема диммера для регулировки освещения ламп накаливания, более сложные схемы для управления светодиодными лампами и оборотами электродвигателей.

Диммеры для управления светодиодными лампами

Для управления яркости свечения светодиодных ламп схема диммера предусматривает использования широтноимпульсной модуляции. Амплитуда импульсов тока при этом остается постоянной, а временной промежуток между импульсами меняется.

Пример поворотного диммера для светодиодных ламп с пультом дистанционного управления

 По договоренности производителей ламп и диммеров в лампах предусмотрена часть схемы для согласования работы в совокупности с диммером. Стоимость светодиодных ламп и диммеров существенно больше элементов для обычных лам накаливания, но сроки службы и экономичность выше. Блоки диммера могут быть оснащены дополнительными функциями:

• Таймером;
• Программным управлением;
• Подключением к ПК для расширения функций с помощью различных программ;
• Возможностью использования в автоматизированных системах «Умный дом»;
• С дистанционным пультом управления.

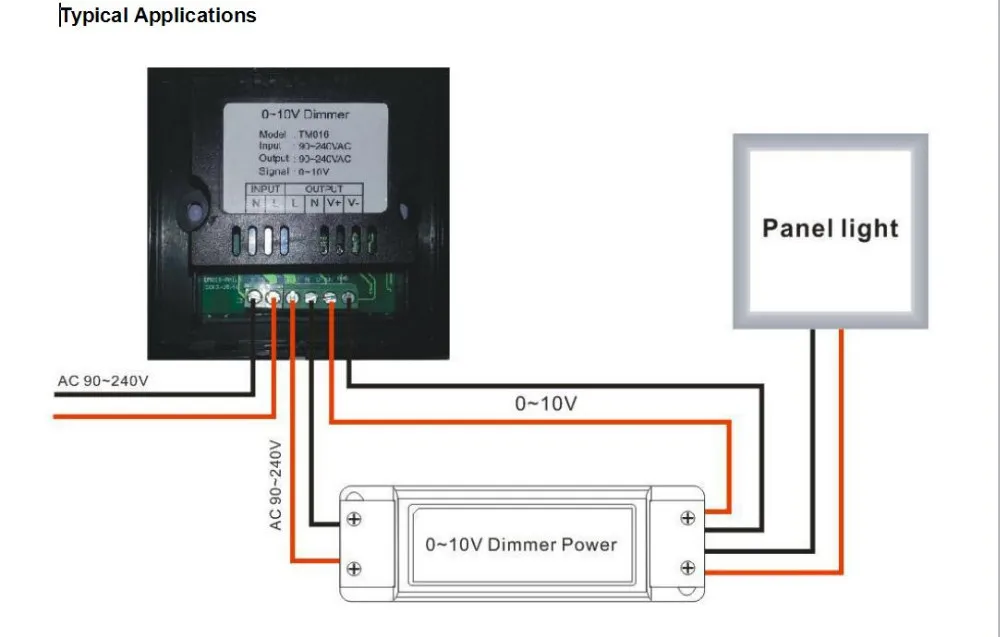

Вариант подключения диммера с дистанционным пультом к светодиодным лампам

Диммеры делают в виде отдельных плат или в пластиковом корпусе с клеммами для подключения. Последние модели светодиодных ламп могут подключаться к обычному диммеру, схема широтно импульсной модуляции встраивается в корпус лампы в области цоколя.

Особенности диммеров для галогеновых ламп

Ограничение проходящего тока через семисторонний ключ дросселями позволяет стабилизировать пульсацию напряжения. Это дает возможность применять диммеры для галогенновых ламп через понижающие трансформаторы.

Недостатком этого метода является снижение ресурса работы галогеновой лампы, в штатном режиме работы, при полноценном прогреве нити накаливания фальфрамовые пары осаждаются обратно. С использованием диммера нить прогревается не полностью частицы фальфрама скуднеют и она перегарает. Для продления срока службы, надо включать и выключать лампу на полной мощности, многие это забывают или вообще не знают. Читайте также статью: → «Схемы подключения и принцип работы проходного диммера».

Диммееры для люминосцентных ламп

Так же как и в светодиодных лампах, производители люминосцентныех моделей встраивают в цоколе микросхему согласующую работу. На нее приходят сигналы с делителя напряжения диммера.

Схема диммера для люминесцентной лампы

Выходные и входные параметры элементов ламп и диммеров должны соответствовать, для этого производители стараются адаптировать схемы в лампах под любые виды диммеров.

Методика подключения диммеров

Производители делают так, чтобы процесс подключения диммера в сеть был максимально прост, особенно на бытовом уровне. Поэтому для осветительных сетей в большинстве случаев габариты, форма и элементы крепления аналогичны простому выключателю.

Схема подключения диммера



Единственное отличие, это требование при подключении контактов, фазный провод, идущий от распределительной коробки к выключателю подключается на клемму с обозначением «L», на клемму N подсоединяют провод идущий от лампочки на выключатель.

Подключение и установка диммера в подрозетник



Одним из самых востребованных марок для экономичных и ламп накаливания являются диммеры фирмы Legrang они долговечны и удобны при монтаже.

Клеммы для подключения стандартны, а внешняя панель управления может отличаться, бывает одна клавиша, где при нажатии верхней половины яркость увеличивается, нижней уменьшается. Конструкция с двумя клавишами предусматривает полное отключение димера левой клавишей, правая работает как регулятор диммера.

Legrand диммер

модель	Органы управления	Мощность в Вт	Стоимость в руб
Legrand Valena	Кнопки и поворотный	350, 450, 650, 1100	1700
Legrand Celiane	Кнопки и сенсорные	320, 420, 620	2900
Legrand Galea Life	кнопочные, поворотные	420, 620, 1100	1700
Legrand Cariva	кнопочные, поворотные	320, 520	1450
Legrand Mosaic	кнопочные	420, 1100	2000

 Характеристики и примерная стоимость диммеров Legrand

Совет №1 Диммеры в конструкции которых предусмотрен обычный выключатель, практично применять на загородных домах, в которых длительное время никто не проживает. В этом случае осветительная сеть обесточивается полностью.

Хорошей моделью считаются диммеры Шиндлер, стоят они дороже обычных для ламп накаливания или люминесцентных ламп, но преимущество их очевидно, практически эта схема универсальна. Корпус диммера сделан под стандартный выключатель, конструкция двухклавишная, одна клавиша работает как обычный выключатель, вторая регулирует яркость.

Диммеры Schneider

Модель	Мощность в Вт	Стоимость в руб
ANYA AYA2200121	61-501	650
ANYA AYA2200123	61-501	650
Asfora EPH6400121	601	490
Asfora EPH6500121	601	1200
Asfora EPH6500123	601	1200
Asfora EPH6600121	314	1000
Asfora EPH6600123	314	1000

Некоторые модели диммеров Шиндлер могут подключаться к любым лампам, накаливания, светодиодным и галогеновым через пониджающий трансформатор. Часто такие диммеры используются для подогрева при выращивании цыплят в брудере с использованием инфракрасной лампы. Хорошие схемы подключения брудера автоматизированы, тепловое реле автоматически включается и отключается для поддержания необходимой температуры.

Совет №2 Диммер для ИК лампы в брудере должен быть по мощности не менее 800Вт.

Подключение диммера к люстре с двумя группами ламп (двойной преключатель)

Для люстр применяют двойные и тройные переключатели, чтобы включать различные группы ламп, для этой схемы производятся соответствующие диммеры.

Конструкция содержит два диммера и большее количество контактов, можно поставить два отдельных диммера, каждый из которых будет последовательно подключен к общей фазе и отдельно к своей группе ламп.

Схема подключения диммера к люстре

Подключение двух и более диммеров к одной нагрузке

В концертных залах, стадионах в производственных помещениях большой с большими площадями, в цепи последовательно устанавливаются несколько диммеров в различных местах.

Такая схема подключения позволяет не переходить большие растояния, а воспользоваться ближайшим регулятором

Особенности подключения диммера к светодиодным лентам

Светодиодные ленты питаются от напряжения постоянного тока, 12; 24 или 36В, в этом случае применяется блок питания преоброзаватель напряжения 220/12В или другое напряжение.

Для каждой цепи необходимо рассчитывать потребляемую мощность и выбирать соответствующие преобразователи напряжения и диммеры.

Сам процесс подключения не сложный, блок питания подключается к сети, выход с соблюдением полярности + и – к входу диммера. Светодиодные ленты подключаются к выходу диммера по параллельной схеме.

Допускаемые ошибки при подключении диммеров

• Надо учитывать, что не все светодиодные лампы могут работать от простого теристорного или семисторного диммера. Только те, в которых есть согласующая схема с широтноимпульснй модуляцией. Есть диммеры со схемой ШИМ, тогда можно подключать обычные светодиодные лампы. При покупке проконсультируйтесь со специалистом;
• При подключении диммера обязательно фазный провод подключайте на клемму с обозначением «L», провод от лампы на клему «N»;
• Правильно рассчитывайте нагрузку на диммер, для этого надо сложить потребляемую мощность ламп в цепи и устанавливать соответствующий диммер. Если в цепи 3 лампы по 60Вт, требуется диммер не менее 200Вт по мощности, с запасом. В противном случае полупроводниковые элементы схемы могут выгореть;
• При подключении светодиодных лент иногда путают преобразователь напряжения с понижающим трансформатором. Это разные вещи, через понижающий транформатор можно подключить галогеновые лампы при этом напряжение остается переменным. Светодиодные ленты подключаются через преобразователь напряжения, оно понижается с 220В до 12В и выпрямителем преобразуется в постоянное. В такой схеме обязательно учитываются полярности.

Часто задаваемые вопросы

1. На даче бываю редко, стоят обычные лампы накаливания, в комнате 2шт на люстре по 60Вт, какой диммер экономичнее поставить?

В этом случае лучше самый простой на теристорах.

2. Во дворе четыре столба для подсветки дорожки к колитке, лампы меняю, не всегда одинаковые получаются, какой диммер в этом случае посоветуете?

Есть хорошие Шиндлер, практически адаптирован для всех видов ламп, только по мощности не ошибитесь. Поставьте на 600Вт, даже если 4 лампы накаливания по 100Вт мощности будет достаточно.

3. Как определить необходимую мощность диммера и блока питания для светодиодных лент?

 Характеристики некоторых светодиодов

Производитель и марка	Китайские5630 5730,	Китайские 5630 57300,	Китайский 5050
Мощность Яркость	0,09W 7 лм	15W 12 лм	0,1W                8 люмен

 Это обширная тема и требует отдельного рассмотрения, если коротко, то это зависит от типа светодиодов в ленте. На ленте указывается мощность, потребляемая одним диодом и всей лентой. Как правило, лента режется на отрезки, поэтому надо посчитать количество диодов и умножить на мощность одного, получите суммарную потребляемую мощность отдельно взятого отрезка. Блок питания и диммер выбирайте с запасом мощности примерно на 25% больше расчетной.

4. Для точечных светодиодных светильников на потолке, какой диммер подходит?

Ставьте обычный диммер для LED – ламп, но лампы должны быть с функцией диммирования.

Оцените качество статьи:

схемы подключения и инструкция по монтажу (100 фото)

• Для придания интерьеру оригинальности или создания более уютной, комфортной обстановки может потребоваться регулировка интенсивности света. В этих целях требуется подключение диммера. А как это сделать правильно, мы расскажем в статье.

Назначение устройства

Диммер представляет собой приспособление, которое в бытовых условиях позволяет регулировать яркость свечения лампочек или температуру нагревательных приборов. Наиболее эффективным считается их применение при регулировке свечения обычных лап накаливания.

Благодаря их действию, подаваемое напряжение может меняться в пределах от 0% до 100%. Это позволяет продлить время службы ламп. А вот с источниками питания трансформаторного или импульсного типа они не применяются, поскольку это приведет к поломке приборов.

Подключение диммера, например legrand, позволяет качественно управлять яркостью. Но при этом многие устройства наделены дополнительными опциями:

• запланированное таймером выключение света;
• возможность автоматически включать/выключать лампы без участия и присутствия человека;
• управление хлопками или голосом;
• регулирование светового потока на расстоянии;
• выбор оптимального режима свечения;
• подключение к «умным» системам.

Разновидности устройств

Состав и качество элементной базы влияет на характеристики диммеров. В зависимости от этого параметра выделяют:

Реостатные – дешевый вариант с низким КПД, высоким уровнем нагрева и потребностью в системе охлаждения.

Это неэффективные экземпляры для дома, выпуск которых прекращен.

Электронные с использованием симисторов, транзисторов и тиристоров – недорогой вариант, который, однако, создает помехи работе чувствительных приборов.

Автотрансформаторные – дорогие и качественные аналоги. Но при этом они достаточно массивны.

Важно ориентироваться не столько на тип диммера, сколько на допустимую нагрузку и характеристики ламп, которые к нему можно подключить.

В зависимости от способа установки выделяют:

• модульные, которые ставятся в щитке и могут использоваться с лампами накаливания и галогенками при наличии понижающего трансформатора;
• конструкции на шнуре для регулирования света от осветительных приборов с лампочками накаливания;
• монтирующиеся в монтажную ячейку и допускающие подключение дополнительно сетодиодных и галогенных ламп
• моноблочный – ставится вместо выключателя или в аналогичную коробку.

Моноблоки имеют разные способы управления потоком. Это могут быть поворотные, нажимные, поворотно-нажимные и сенсорные модели. Они присоединяются в разрыв цепи фазного типа, как это показано на фото подключения диммера. Совместимость с типами ламп может быть разной и указывается на корпусе устройств.

Варианты подключения

Прежде чем производить монтаж устройства, нужно определиться с наиболее подходящим вариантом обустройства проводки. Сейчас популярно использование моноблока. Можно использовать диммер как самостоятельный элемент управления или совместно с обычным выключателем:

Стандартная схема подключения диммера предполагает, что он ставится на разрыв фазы. Ноль и заземление проводятся напрямую к осветительному прибору.

Использование в сочетании с выключателем, который ставится у входной двери для стандартного замыкания/размыкания цепи. А вот диммер монтируется в удобном месте, например возле кровати в спальне или у рабочего стола в кабинете. Схематически сначала в разрыв фазы ставится выключатель, а уже после него – светорегулятор.

Двойной контроль обеспечивается установкой двух диммеров в разных местах помещения, если оно чересчур просторное. Соединять устройства следует при помощи перемычек. Также можно применять один светорегулятор, но с несколькими проходными выключателями.

Подключение светодиодных ламп и лент. Диммер присоединяется на фазный провод, но его выход направляется на контроллер, к которому подводится ноль. От контроллера провода идут на светильник.

Особенности монтажа

При наличии заранее подготовленной штробы и подведенной проводки, подключение не отличается сложностью. Оно аналогично монтажу обычного выключателя. Сначала необходимо отключить в квартире электричество. Затем крепится монтажная коробка. Жилы соответствующих проводков подключаются к соответствующим клеммам, а корпус вставляется в ячейку.

Чтобы фиксаторы закрепились, нужно открутить прижимные винтики сбоку. Затем ставится декоративная окантовка, затягивается гайка и ставится колесико.

Требования при эксплуатации

При использовании диммеров следует учитывать несколько важных моментов:

• Выбирать диммер надо в соответствии с типом используемых ламп.
• Наименьшее значение мощности светильника с лампой накаливания – 40 Вт.
• Светорегулятор следует использовать с осторожностью при высоких температурах в помещении – более 25 градусов;
• Используемые люминесцентные лампы должны иметь возможность эксплуатации в режиме диммирования.
• Мощность светорегулирующего устройства должна быть больше суммарной мощности всех подключаемых точек.
• Не допускается одновременная работа через диммер приборов емкостного и индуктивного типа.

Подключение диммеров своими руками не составит особых сложностей при правильном выборе подходящего устройства. А в процессе эксплуатации обеспечивается удобство и комфорт пре регулировании яркости свечения и управлении освещением в доме.
