Давайте разберёмся, что же скрывается за этими странными для непосвящённых единицами измерения? В технике часто приходится сравнивать между собой различные величины, например: уровни сигналов, их мощности и др. Иногда приходится строить различные графики их зависимостей, например от частоты или времени. Но вот дело в том, что часто уровни сигналов могут различаться в сотни и тысячи раз, а потому использовать для них обычный линейный масштаб не совсем удобно.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Преобразование DBm В МВт
• Перевод дБм в дБ (dBm в dB), взаимозависимость между мощностью и затуханием
• Радиосвязь
• Что такое dBi, dBm?
• Отрицательное значение в дБм
• Определяем уровень сигнала мобильной сети
• Отрицательное значение в дБм
• Как усилить wifi сигнал
• Радиосвязь

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Decibels as Fast As Possible

Преобразование DBm В МВт

Узнайте о децибелах и их вариациях в контексте радиочастотного проектирования и тестирования. Радиотехника, как и все научные дисциплины и подразделы, включает в себя довольно много специализированной терминологии. Как вы, наверное, знаете, дБ означает децибел. Это логарифмическая единица, которая обеспечивает удобный способ работы с отношениями, такими как отношение между амплитудами входного и выходного сигналов.

Вместо этого мы сосредоточимся на практических аспектах децибелов в конкретном контексте радиочастотных систем. Легко забыть, что дБ является относительной единицей. Напряжение является абсолютной величиной, потому что мы всегда говорим о разности потенциалов между двумя точками; обычно мы имеем в виду потенциал одного узла относительно узла земли 0 В. Ток также является абсолютной величиной, поскольку единица измерения ампер включает в себя определенное количество заряда в течение определенного количества времени.

Децибел, напротив, это единица измерения, которая включает в себя логарифм отношения между двумя числами. Ярким примером является коэффициент усиления усилителя: если мощность входного сигнала равна 1 Вт, а мощность выходного сигнала равна 5 Вт, мы имеем коэффициент Таким образом, этот усилитель обеспечивает усиление по мощности 7 дБ, то есть соотношение между мощностью выходного сигнала и мощностью входного сигнала может быть выражено как 7 дБ.

Конечно, можно было бы проектировать и тестировать радиочастотные системы без использования дБ, но на практике дБ используются везде. Кроме того, при использовании дБ легко вычисляется общий коэффициент усиления или потерь в цепи прохождения сигнала, поскольку отдельные значения в дБ просто складываются тогда как, если бы мы работали с обычными отношениями, нам потребовалось бы умножение. Еще одно преимущество — это то, что мы знаем из нашего опыта работы с фильтрами.

Радиочастотные системы вращаются вокруг частот и различных способов генерации, управления или воздействия на эти частоты с помощью компонентов и паразитных элементов схемы. Шкала в дБ в подобном контексте удобна, потому что графики частотных характеристик интуитивно понятны и визуально информативны, когда ось частот использует логарифмический масштаб, а ось амплитуды использует шкалу в дБ.

Мы установили, что дБ является отношением и, следовательно, не может описывать абсолютные значения мощности и амплитуды сигнала. Однако было бы неудобно постоянно переключаться между значениями в дБ и не в дБ, и, возможно, именно поэтому радиоинженеры ввели единицу измерения дБм dBm.

В случае дБм опорное значение равно 1 мВт. Таким образом, если у нас есть сигнал 5 мВт, и мы хотим оставаться в области дБ, мы можем выразить мощность этого сигнала как 7дБм:. Вы определенно хотите ознакомиться с концепцией дБм. Это стандартная единица, используемая в реальной разработке радиочастотных систем, и она очень удобна, когда вы, например, вычисляете энергетический баланс линии связи, поскольку усиления и потери, выраженные в дБ, могут просто складываться и вычитаться из выходной мощности, выраженной в дБм.

В настоящее время большинство радиоинженеров работает с относительно маломощными системами, и это, вероятно, объясняет, почему дБм встречается чаще. Вместо фиксированного значения, такого как 1 мВт, дБн dBc использует в качестве опорного сигнала уровень несущей сигнала. Идеализированная точечная антенна принимает определенное количество энергии от схемы передатчика и равномерно излучает ее во всех направлениях. Антенна на самом деле не добавляет мощности к сигналу, но эффективно увеличивает переданную мощность путем концентрации электромагнитного излучения в соответствии с направлением системы связи очевидно, что более практично, когда разработчик антенны знает пространственную взаимосвязь между передатчиком и приемником.

Как всегда, когда мы работаем с дБ, нам необходимо отношение, а в случае с дБи dBi коэффициент усиления антенны выражается через опорное усиление изотропной антенны. На сайте работает сервис комментирования DISQUS, который позволяет вам оставлять комментарии на множестве сайтов, имея лишь один аккаунт на Disqus.

Радиоэлектроника Высокочастотная техника Практическое введение в радиочастотный анализ и проектирование. Что такое радиоволны, и почему мы их используем? Учимся жить в частотной области О децибелах для радиоинженеров Пассивные компоненты в радиочастотных цепях Активные компоненты в радиочастотных цепях. Сообщить об ошибке. Ваше имя. Ваш email для ответа.

Перевод дБм в дБ (dBm в dB), взаимозависимость между мощностью и затуханием

Отрицательное значение в дБм обозначает, что уровень мощности ниже 1 мВт, а положительное означает, что уровень мощности выше 1 мВт. Например, значение -3 дБм обозначает абсолютный уровень мощности 0,5 мВт, так как -3 дБ по определению есть отношение мощностей, равное одной второй или один к двум. В приведенной ниже табл. Уровни сигналов с выхода оптического передатчика и на входе оптического приемника измеряются в дБм. Уровень сигнала с выхода оптического передатчика будет отрицательными, если его абсолютная выходная мощность меньше 1 мВт.

Изменение Уровня сигнала на 3 dBm в ту или иную сторону означает усиление или ослабление Уровня сигнала примерно в два раза: 72 dBm — 2 мВт.

Радиосвязь

Войдите в службу , чтобы оставить комментарий. В подразделе USB-устройства щелкните мышкой по записи подключенного модема. Положительное значение CINR означает, что полезного сигнала больше, чем шума. Чем выше данное значение, тем лучше качество сигнала. Отрицательное значение CINR будет означать, что в принимаемом сигнале шума больше, чем полезного сигнала. При отрицательных или близких к нулю значениях LTE-подключение установить невозможно или оно будет крайне низким по скорости и качеству. Значение измеряется в дБм dBm. Данные значения не являются абсолютными.

Что такое dBi, dBm?

Использование логарифмического показателя обусловлено широким диапазоном сигнала сотовой связи: вблизи БС базовой станции он достаточно мощный, а вдали — слабый. Качество связи сотового телефона или иного гаджета модема, смартфона, планшета, … зависит от чувствительности антенны и приёмника, вмонтированных в него. Этот параметр не принято сообщать при описаниях гаджетов: производители и продавцы предпочитают забивать мозги потребителей менее важной вторичной информацией типа ppi — числа пикселей на дюйм на экране гаджета. Поэтому зачастую приходится проводить эксперименты, чтобы наладить нормальную связь.

Текущая версия Android дает пользователям возможность узнать об уровне сигнала сотовой сети, открыв настройки. Однако в следующем обновлении прошивки — Android P — эта опция может быть скрыта от абонентов.

Отрицательное значение в дБм

Всем привет! Сегодня мы пообщаемся о мощности передатчика WiFi роутера. Зачастую при выборе маршрутизатора производители могут писать два значения: mW и dBm. При чем разные производители пишут по-разному. Перевести одно значение в другое достаточно просто и в интернете есть много калькуляторов.

Определяем уровень сигнала мобильной сети

С Новым годом и Рождеством! Введение в сети следующего поколения NGN. Янв В общем случае логарифмическая единица отношений чего либо. Пример… В фидере сигнал был ослаблен в 4 раза, а усилитель его повысил в раз. Иногда удобно какую либо величину принять за эталон нулевой уровень и относительно ее измерять уровень уже в децибелах. Она уже имеет вполне весомый физический смысл, в отличии от безличных децибелов, dBm — это мера мощности. Измерять чувствительность в единицах мощности более удобно, чем в единицах напряжения, так так нам приходится иметь дело с сигналами разной формы, в том числе шумовыми.

Иногда нужно определить мощность передатчика не в dBm а в милиВатт. Чтобы быстрее преобразовать можно использовать данную таблицу, которая.

Отрицательное значение в дБм

Знайте, не я начал войну и не я первый взял в руки оружие. Грязный потомок рода преступников по имени Езид вынудил меня выбрать одно из двух: либо, взявшись за оружие, защищать свою религию и честь, либо же склонить голову и смириться с подлостью и гнетом. Но вы знаете, что угнетенность и поражение далеки от нас. Наместник Ирака — сын Марджаны то есть ибн Зияд — грязный и жестокий, охотящийся за властью человек.

Как усилить wifi сигнал

Как было показано выше, преимущество логарифмической шкалы очевидно в случае, когда мы исследуем во сколько раз значение одной величины больше или меньше другой. Помимо дБ, существует еще одна похожая логарифмическая единица измерения — дБм. В отличие от дБ, которые характеризуют потери во сколько раз уменьшается мощность оптического сигнала или усиление во сколько раз увеличивается мощность оптического сигнала , дБм показывают уровень мощности сигнала, относительно опорной мощности равной 1 мВт. Перевод мощности сигнала из мВт в логарифмическую шкалу — дБм, производится измерителем оптического излучения по формуле. Буква «м», добавленная после дБ, означает, что в качестве опорного уровня мощности взят 1 мВт. Если качестве опорного уровня мощности взять 1 мкВт, то обозначение будет иметь вид дБмк.

Всем известно, что, как для локальных, так и для мобильных сетей существуют определённые стандарты.

Радиосвязь

Когда мы пытаемся получить соседние ячейки и их LAC, MNC, сигнал и при использовании других приложений для Android , мы получаем сигнал как отрицательное значение например, dbm. Как мне это взять? Должен ли я игнорировать знак -ve и принимать абсолютное значение или меньше силы, чем ? Как это повлияет на мое местоположение? Это удобный способ измерения мощности.

Регистрация Вход. Ответы Mail. Вопросы — лидеры Не взлетает квадрокоптер 1 ставка.

Определение силы сигнала 3G и 4G LTE и прогнозируемые скорости передачи данных / Статьи / Мобитек

Очень часто у потенциальных пользователей мобильного интернета возникает вопрос как же определить будет ли в моем загородном доме (на даче) ловить мобильный интернет и какая будет скорость? Отсюда вытекает следующий вопрос — какую антенну выбрать для того, чтобы скорость интернета была максимальной в том или ином месте?

В данной статье мы постараемся пролить свет на подобные вопросы и спрогнозировать скорость передачи данных в зависимости от качества сигнала мобильного оператора.

Итак, думаю многим понятно, что чем лучше сигнал мобильной связи, тем быстрее скорость передачи данных. И это касается не только доступа в интернет, но и обычных разговоров по мобильному телефону. Но для передачи данных (мобильного интернета) важен не только уровень сигнала, но и соотношение сигнал/шум.

Как определить уровень сигнала сотового оператора при помощи подручных средств?

Если у вас телефон на Андроид — есть два способа определить показатели уровня сигнала.

Способ №1

Быстрее всего определить уровень сигнала можно при помощи штатных инструментов системы Андроид. Для этого нужно зайти в настройки телефона, затем зайти в раздел «О телефоне» и в нем найти подраздел, посвященный статусу работы SIM-карт. Так например, на смартфоне Xiaomi Mi8  нужно зайти в «Настройки» — «О телефоне» —  «Все параметры» — «Общая информация» — «Статус SIM». Данный способ позволит увидеть тип сотовой сети, в которой обслуживается СИМ-карта в текущий момент времени и уровень сигнала. К сожалению данный способ не позволит определить частоту, на которой обслуживается SIM-карта. А этот параметр может быть очень существенным, особенно при выборе усиливающей антенны.

Замеры следует сделать в помещении, где будет установлен модем или роутер, снаружи помещения, если есть такая возможность — на крыше здания (на балконе последнего этажа, на чердаке или в любом высоком месте данного здания), а также на расстояниях 400-500 метров от здания с разных сторон. Показатели нужно зафиксировать. Это даст понимание какой уровень сигнала внутри помещения, снаружи, на крыше и позволит наиболее точно подобрать антенну.

Способ №2

Установить на смартфон на андроиде специализированную программу по типу NetMonitor или Network Cell Info Lite и т.п. Их можно бесплатно скачать в магазине приложений и установить на смартфон. Мы пользуемся программой Network Cell Info lite. Она дает возможность определять все интересующие параметры сотового сигнала в удобном формате.

В данном примере мы видим, что тип сотовой сети в которой в текущий момент обслуживается SIM-карта оператора lifecell — это LTE (т. е. 4G).

Частота обслуживания — Band 3 (1800 МГц). В вашем случае могут быть другие показатели. Таблицу частотных диапазонов 4G LTE, которые используются в Украине смотрите по ссылке.

А далее мы видим показатели уровня сигнала, такие как RSSI, RSRP, SINR и RSRQ о которых подробнее мы расскажем ниже.

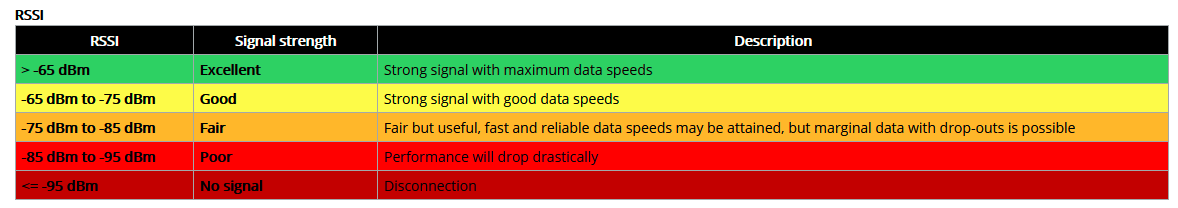

RSSI (Received Signal Strength Indicator) — индикатор силы принимаемого сигнала или мощность сигнала. Значение измеряется в дБм (dBm) со знаком минус. Чем минус меньше, тем лучше мощность сигнала (Например: сигнал — 58 dBm лучше чем сигнал -92 dBm). Отличные показатели RSSI от -30 dBm до -50 dBm, хорошие — от -50 dBm до -70 dBm, удовлетворительные — от -70 dBm до -85 dBm и плохие — от -85 dBm до -110 dBm. При показателях RSSI -120 dBm и ниже может наблюдаться отсутствие сигнала, обрывы голосовой связи и отсутствие подключения к интернету.

RSRP (Reference Signal Received Power) – уровень сигнала, принимаемого с Базовой Станции. RSRP измеряется в дБм (dBm). Если значение RSRP= -120 dBm и ниже, LTE-подключение может быть нестабильным или вообще не устанавливаться. Чем больше показатель RSRP, тем уровень сигнала выше и скорость передачи данных будет быстрее. Нормальные показатели — это от -50 dBm до -95 dBm. Плохие показатели — от 110 dBm и ниже.

SINR (Signal Interference + Noise Ratio) также называемый CINR (Carrier to Interference + Noise Ratio) – отношение уровня полезного сигнала к уровню шума (или просто соотношение сигнал/шум). Значение SINR измеряется в дБ (dB). Чем выше данное значение, тем лучше качество сигнала. При значениях SINR ниже 0 скорость подключения будет очень низкой, т. к. это означает, что в принимаемом сигнале шума больше, чем полезной части, при этом вероятность потери LTE-соединения также существует. Поэтому при хорошем сигнале показатель SINR должен быть с плюсом и чем показатель выше, тем качественнее сигнал, в нем меньше шума и тем выше будет скорость передачи данных. Для примера можно заметить, что показатели SINR 20 dB и выше — это очень хороший, 10-20 dB — хороший, от -10 dB до 5 dB — удовлетворительный, от -10 dB и ниже — плохой.

RSRQ (Reference Signal Received Quality) – качество принятых пилотных сигналов. Значение RSRQ измеряется в дБ (dB). Этот показатель характеризует уровень шума. Чем он меньше, тем лучше. При хорошем сигнале RSRQ стремится к нулю или к положительному значению.

CQI (Channel Quality Indicator) — для каждой абонентской станции UE (User Equipment) и каждого частотного блока несущей формируются индикаторы качества канала CQI (Channel Quality Indicator). Этот параметр может принимать значения от 0 до 15. Чем выше значение, тем лучше (тем выше скорость, которую может выделить базовая станция оператора LTE).

Зафиксировав эти показатели в помещении, снаружи здания, на крыше (на балконе), на расстоянии 400-500 метров с разных сторон здания можно получить примерную картину по параметрам сигнала интересующего вас мобильного оператора, исходя из которых можно подбирать усиливающую антенну.

В отдельных случаях нужно зафиксировать телефон на какой то определенной сети — 3G либо 4G, чтобы точнее определить параметры сигнала. Для принудительной фиксации смартфона в определенном режиме сети можно воспользоваться меню «Предпочтительный режим сети» в «Мобильная передача данных». LTE — это 4G, UMTS/WCDMA — это 3G.

Ниже предлагаем вашему вниманию таблицы ориентировочных показателей качества сотового сигнала и прогнозируемых скоростей передачи данных.

Качество сигнала и прогнозируемая скорость передачи данных в сетях 3G UMTS/WCDMA

RSSI (уровень сигнала)	Ec/Lo (соотношение сигнал/шум)	Качество мобильного интернета и примерная скорость
от -30 до -50	от 0 и до -4	Отличные показатели, скорость 20-40 Мбит/с
от -50 до -70	от -5 до -7	Хорошие показатели, скорость 15-20 Мбит/с
от -70 до -85	от -7 до -10	Удовлетворительные показатели, скорость 5-15 Мбит/с
от -85 до -110	от -10 и меньше	Плохие показатели, скорость ниже 5 Мбит/с

Значение RSSI и Ec/Lo можно посмотреть в меню управления модема или роутера в разделе «Об устройстве».

Качество сигнала и прогнозируемая скорость передачи данных в сетях 4G LTE

RSSI (уровень сигнала)	SINR (соотношение сигнал/шум)	Качество мобильного интернета и примерная скорость
от -30 до -50	от 30 и выше	Отличные показатели, скорость 70-100 Мбит/с
от -50 до -70	от 20 до 30	Хорошие показатели, скорость 30-70 Мбит/с
от -70 до -85	от 10 до 20	Удовлетворительные показатели, скорость 10-30 Мбит/с
от -85 до -110	от 10 и меньше	Плохие показатели, скорость ниже 10 Мбит/с

Значение RSSI и SINR можно посмотреть в меню управления модема или роутера в разделе «Об устройстве».

В таблицах указаны ориентировочные показатели скорости передачи данных, которые на практике могут отличаться как в меньшую так и в большую сторону. Это зависит не только от силы сигнала и соотношения сигнал/шум, но и от многих других параметров, таких как загруженность базовых станций, погодные условия, наличие различного рода препятствий, мешающих прохождению радиоволн и т.д.

Исходя из приведенных выше таблиц можно определиться с подбором усиливающей антенны для вашего модема или роутера. Понятно, что всегда хочется большего, особенно когда это касается скорости мобильного интернета за городом, но давайте смотреть правде в глаза — все упирается в деньги. Так например, если у вас зона обслуживания 4G на частоте 1800 МГц и сила сигнала например -89 dBi, то купив антенну на 15 dBi с 10 метрами кабеля RG58 вы получите прирост примерно на 9 dBi (потеря сигнала на кабеле 10м  будет составлять ориентировочно 5-6 dBi). В итоге на выходе получится -80  dBi и прогнозируемая скорость в пределах 20 Мбит/сек. Если вам такой скорости для ваших задач достаточно, то можно не платить больше. Если же нужна более высокая скорость то возможно вам подойдет антенна на 24 dBi и кабель не RG58, а RG8. При выборе такого комплекта оборудования вы получите на выходе силу сигнала примерно 65-67 dBi (2-3 dBi будет потеряно на кабеле и разъемах) и прогнозируемую скорость в пределах 30-40 Мбит/сек. Но такая мощная антенна и кабель будут стоить в несколько раз дороже.

Мощность сигнала беспроводной сети и уровни шума

Связанные темы

Чтобы убедиться, что все пользователи в вашей среде получают сильный беспроводной сигнал, примите во внимание эти рекомендации при установке точек доступа WatchGuard.

Уровень сигнала

Уровень сигнала — это уровень мощности беспроводного сигнала, принимаемого беспроводным клиентом.

• Сильный сигнал обеспечивает более надежное соединение и более высокую скорость.
• Уровень сигнала представлен в формате -dBm (от 0 до -100). Это отношение мощности в децибелах (дБ) к измеренной мощности относительно одного милливатт.
• Чем ближе значение к 0, тем сильнее сигнал. Например, -41 дБм лучше, чем -61 дБм.

Уровень шума

Уровень шума указывает уровень фонового шума в вашей среде.

• Если уровень шума слишком высок, это может привести к ухудшению мощности и производительности вашего беспроводного сигнала.
• Уровень шума измеряется в формате -dBm (от 0 до -100). Это отношение мощности в децибелах (дБ) к измеренной мощности относительно одного милливатт.
• Чем ближе значение к 0, тем выше уровень шума.
• Отрицательные значения указывают на меньший фоновый шум. Например, -96 дБм — это более низкий уровень шума, чем -20 дБм.

Отношение сигнал/шум

Отношение сигнал/шум (SNR) – это отношение мощности между мощностью сигнала и уровнем шума.

• Это значение представлено как значение +dBm.
• Как правило, отношение сигнал/шум должно быть не менее +25 дБм. Значения ниже +25 дБм приводят к ухудшению производительности и скорости.

Например:

• Если мощность сигнала -41 дБм, а уровень шума -50 дБм, это приводит к плохому отношению сигнал/шум +9 дБм.
• Если у вас уровень сигнала -41 дБм и уровень шума -96 дБм, это дает превосходное отношение сигнал/шум +55 дБм.

См. также

Факторы окружающей среды для беспроводной связи

WSM Help,en-US.WSM Online»> Беспроводные режимы и каналы

Беспроводное размещение

RF Объяснение: ватты против милливатт против микроватт, дБ против дБм

CBT Nuggets использует файлы cookie, чтобы предоставить вам лучший опыт на нашем веб-сайте. Вы можете прочитать больше о том, как мы используем файлы cookie, или просто продолжать использовать сайт, как обычно, если вы согласны.

Технология / Сеть

Лэндон Д. Фостер

Опубликовано 11 ноября 2021 г.

При работе с радиочастотами часто возникает вопрос: «Почему у меня нет сигнала»? Но часто имеется в виду: «Какой уровень сигнала у меня есть и как я могу его улучшить»? У RF немного своеобразный взгляд на свои показатели. Работоспособность вашей сети во многом определяется способностью распознавать и использовать статистику и соотношения, такие как отношение сигнал/шум (SNR) и отношение сигнал/помеха/шум (SINR).

Измерения: ватт, милливатт и микроватт

Радиочастоты, являющиеся частью электрической энергии, измеряются очень похоже на ватт. Ватт является мерой заряда и определяется как джоуль в секунду. Большинство беспроводных сетей, особенно в отношении Wi-Fi и IoT, имеют дело с единицами мощности, которые намного меньше полного ватта, и на то есть веские причины. Ватт был бы громоздким, если бы нам всегда приходилось предварять его множеством нулей. К счастью, милливатт занимает свое место.

Милливатт в некоторой степени противоположен киловатту, являясь тысячной долей ватта, при записи обозначается как мВт. МВт будет вашей второй по популярности единицей мощности, при этом большинство точек доступа как IoT, так и Wi-Fi излучают от 1 мВт до 1 полного ватта, что обычно ограничивается регулирующими органами, а не возможностями самого устройства. В частности, для IoT примечательно, что инженеру надлежит установить минимально возможную допустимую мощность передачи.

---

Онлайн-курс

Радиочастотные (РЧ) технологии

---

• 23 Видео
• Практические экзамены
• Коучинг
• Veizzes

Ежемесячные

USD / учащийся / месяц

USD / LEARNER / MONST

9003 9003

ISTICES / Old Devices / Old Devices / Old Devices / Islicer / Month

9003 9003

. на основе, и имеют острую потребность в сохранении энергии. Некоторые из них настолько эффективны, что могут даже годами обходиться без обслуживания, а то и до 10 лет. Постоянно появляются новые методы и устройства, причем устройства сбора энергии, по-видимому, занимают лидирующие позиции в этой области. Пассивное получение энергии исторически было очень малоэффективным и поэтому не получило широкого распространения. Сегодня, благодаря лучшей миниатюризации и более эффективным устройствам, даже устройство, которое может собирать 1 мВт в день, является достойным приростом.

дБ и дБм

Ранее мы рассматривали мВт как вторую по популярности меру, с которой вы столкнетесь; другой — дБ или дБм. Децибелы (дБ) — это отношение. Они составляют одну десятую менее часто используемого измерения «Бел». Децибелы чаще всего используются в качестве сравнительной величины, чаще всего при сравнении двух измерений мощности или идеализированного сравнения, например, усиления в антеннах. Децибелы также используются в сочетании с мВт для создания гибридного измерения, называемого дБм или децибел-милливатт. Большинство показаний мощности, с которыми вы столкнетесь, будут записаны в дБм и, как правило, в диапазоне от 1 до 30, в зависимости от нормативного домена в вашей юрисдикции.

Обратите внимание, что дБм – это измерение с фиксированным отношением, которое представляет большую часть разумного диапазона мощностей в РЧ. Даже с мВт становится громоздко описывать разницу между, скажем, 500 мВт и 750 мВт. 0 дБм эквивалентно 1 мВт. 3 дБм равны 2 мВт или почти равны. Чтобы не заниматься математикой, вот несколько советов по конвертации.

Каждое изменение на +/- 3 дБ удваивает или составляет половину реальной мощности. Другими словами, 3 дБ в любом направлении — это изменение в два раза. Это называется правилом трех. Точно так же на каждые 10 дБ увеличения или уменьшения это изменение в десять раз; Это не зависит от исходного числа. См. следующее:

• 15 МВт увеличился на 3 дБ = 30 МВт

• 15 МВт увеличился на 10 дБ = 150 МВт

• 15 МВт уменьшен на 3 дБ = 7,5 МВт

• 15MW. дБм также обычно используется как отдельное измерение сигнала вместо входной мощности радио. Из-за потери пути в свободном пространстве это число почти всегда отрицательное, но работает одинаково. Цифры не слишком велики для эффективной обработки, а слишком малы для обработки: -70 дБм соответствует одной миллиардной ватта или нановатту. Большинство ваших принимаемых сигналов можно найти здесь, при этом хорошим считается принимаемый сигнал в диапазоне от -50 дБм до -70 дБм, а иногда и ниже.

  RF Noise and Noise Floors

  Представьте, что вы на рок-концерте и пытаетесь поговорить со своим другом. Вы оба говорите в разумной громкости, но не слышите друг друга. Почему? Поскольку ваша среда шумная .  Много очень громких разговоров не для вас, и они подавляют ваши чувства. И наоборот, если бы вы были в совершенно тихой комнате, вы могли бы услышать, как ваш друг шепчет гораздо дальше, чем обычно. То же самое верно и для РФ. В этом случае шум охватывает большое количество различных излучений от космического фонового излучения до других преднамеренных излучателей, таких как другие точки доступа или даже электрические двигатели. Разница в том, что ваши уши могут понимать или демодулировать все частоты, которые вы слышите.

  Что касается ваших IoT-устройств, они будут широко игнорировать все, что не перекрывает определенный частотный диапазон, на котором они сосредоточены. Совокупный характер всех этих сигналов, которые ваше устройство не может понять, но охватывает используемую вами частоту, называется минимальным шумом. Уровень шума, по более сложным причинам, является предположением. Это приблизительный эквивалент мощности, при котором радио не может демодулировать какие-либо сигналы и не может отличить полезные сигналы от нежелательных. Есть также редкие исключения, такие как WCDMA, где передача в этой области является преднамеренной, но они сравнительно редки. В большинстве случаев минимальный уровень шума будет в пределах -9.5 дБм (очень тихо) и -80 дБм. Обратите внимание, что преднамеренные передачи, которые могут быть демодулированы, не считаются частью минимального уровня шума, а вместо этого считаются конкурирующими сигналами.

  SNR и SINR

  SNR (отношение сигнал-шум) и SINR (отношение сигнал-помеха/шум) представляют собой сравнение полученных демодулированных сигналов в дБ — в дБ с расстоянием от минимального уровня шума. Например, если ваш преднамеренный сигнал равен -70, а минимальный уровень шума -90, у вас SNR 20 дБ. Обратите внимание, что это не в дБм, это чистое отношение, а не измерение само по себе, и поэтому оно равно дБ. SNR — это один из лучших индикаторов работоспособности сетевого сигнала, который легко доступен и, что более важно, действителен в любой среде, в отличие от предположения о необработанном сигнале. Большинство производителей беспроводного оборудования предложат, чтобы устройства работали с определенным значением SNR или SINR, чтобы обеспечить эффективную демодуляцию вашего сигнала. Чем он эффективнее, чем меньше энергии и времени затрачивается, тем дольше срок службы ваших устройств.

  SINR — это такой же коэффициент, но вместо минимального уровня шума он включает помехи. В большинстве ситуаций SINR чрезвычайно трудно определить без анализатора спектра. Тем не менее, это может быть более полезно при работе с очень чувствительной передачей, когда наличие других устройств может быть важной частью конструкции. При разработке нового развертывания в любом формате рекомендуется использовать анализатор спектра. Это может помочь вам определить источники помех, поскольку они могут исходить из мест, которые вы изначально не ожидали, например, от электродвигателей, больших машин или вещей, которые не должны излучать сигнал. Например, мошеннические точки доступа или незаконно включенные или установленные точки доступа. Обнаружение этих сигналов, которые вы хотите, также является отличным способом узнать о распространении RF.

  ---
