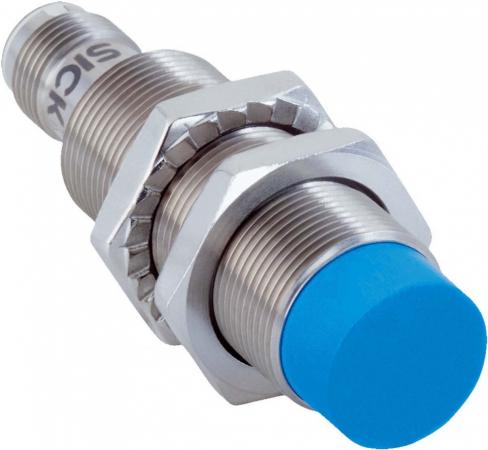

PS2 бесконтактные индуктивные датчики

Индуктивные датчики PS2 являются усовершенствованным аналогом датчиков ВБ2 и предназначены для бесконтактного обнаружения и подсчета различных объектов, находящихся в зоне их чувствительности. В отличие от емкостных датчиков, индуктивные датчики реагируют только на металлы и не чувствительны к остальным материалам, что повышает их защищенность от помех. Например, введение в зону чувствительности датчика рук оператора, эмульсии, воды, смазки и других неметаллических предметов не приведет к ложному срабатыванию.

Особенности датчиков PS2

Применение бесконтактных индуктивных датчиков

Объектами воздействия на индуктивные датчики являются только металлические, магнитные, ферро-магнитные материалы и аморфные металлы. Индуктивные датчики наиболее эффективно использовать в качестве конечных выключателей в транспортной отрасли, металлургии, промышленной автоматике, а также в машиностроении и станкостроении.

Наиболее широко индуктивные датчики применяются в системах, где необходимы:

• контроль работы автоматических линий и конвейеров;
• контроль положения металлических объектов в пространстве;
• контроль вращения валов и шестерен.

Функциональная схема

Принцип действия индуктивных бесконтактных датчиков основан на изменении параметров магнитного поля катушки индуктивности, в зону которой попадает металлический объект. При подаче питания перед активной зоной датчика, представляющей собой катушку индуктивности, возникает магнитное поле, которое является зоной чувствительности датчика. При внесении в эту зону металлического объекта изменяются параметры поля катушки и состояние выхода датчика.

Расстояние срабатывания датчика определяется его конструктивным исполнением (см. таблицу конструктивных исполнений).

Конструктивные исполнения PS2

	08M	Резьба М8×1 Материал – латунь	20 33 40 45 50 60 65	2 3 4 5 6
	12M	Резьба М12×1 Материал – латунь	33 50 55 68 80	2 4 6 8 10
	18М	Резьба М18×1 Материал – латунь	33 53 65 68 80	5 10
	30М	Резьба М30×1,5 Материал – латунь	33 48 53 60 65 68 75 80 115	10 15
	36М	Резьба М36×1,5 Материал – латунь	70 85	12 20
	55D	Корпус без резьбы Диаметром 55 мм Материал — полиамид	55 73	20 30
	32	Корпус 50×30×15 мм Материал — полиамид	—	8 15
	33	Корпус 60×60×40 мм Материал — полиамид	—	20 30
	34	Корпус 80×80×40 мм Материал — полиамид	—	25 45
	38	Корпус 42×48×22 мм Материал — полиамид	—	5
	39	Корпус 40×40×40 мм Материал — полиамид	—	15 25

Модификации

Аксессуары

Связанные приборы

Задать вопрос специалисту

Технический вопросПредложения/замечания по сайтуДругое

E-mail*

Компания

Телефон

Cообщение*

Добавить файлы

Оптические бесконтактные датчики KIPPRIBOR серии ОК50

Оптические бесконтактные датчики KIPPRIBOR серии ОK50 – это датчики, выполненные в квадратном пластиковом корпусе размером 50х50 мм. Как и другие бесконтактные датчики они используются для контроля наличия, обнаружения различных объектов без непосредственного контакта с самими объектами. Основным отличием оптических датчиков от датчиков другого типа (индуктивных, емкостных и т.п.) является способность обнаруживать объекты практически из любого материала и способность обнаруживать объекты на значительном расстоянии (Sn от 400 мм до 20 метров).

Конструктивно оптические датчики KIPPRIBOR серии OK50 представляют собой устройства, состоящие из следующих основных функциональных блоков: излучателя и приемника оптического луча, схемы питания, блока обработки принятого сигнала и электронной схемы, которая в соответствии с определенным алгоритмом управляет состоянием выходной цепи.

Основные особенности оптических бесконтактных датчиков KIPPRIBOR серии ОК30:

• Возможность обнаружения объектов практически из любых материалов упрощает выбор и расширяет области применение датчиков.
• Наличие датчиков с универсальным питанием, программируемым полупроводниковым выходом или релейным выходом позволяет сократить номенклатуру изделий при проектировании и эксплуатации систем автоматики.
• Возможность регулировки чувствительности позволяет корректировать работу датчика в зависимости от специфики условий эксплуатации, а также использовать одну модель датчика для разных задач.
• Светодиодная индикация питания и срабатывания датчиков OK50 упрощает их монтаж и эксплуатацию.
• Отвертка для регулировки чувствительности поставляется в комплекте с каждым датчиком, а значит инструмент для настройки датчика всегда окажется «под рукой» в нужный момент.
• Комплект крепежа и монтажный кронштейн поставляется в комплекте с датчиком.
• Не требуют непосредственного контакта с объектом для его обнаружения, тем самым сводят на нет такое понятие как механический ресурс и механический износ.
• Реагируют на объекты, находящиеся на значительном удалении от датчика. Оптические датчики — это практически единственный тип датчиков, которые имеют доступную цену, просты в эксплуатации и обеспечивают бесконтактное обнаружение объектов на расстоянии нескольких метров.
• Наличие в серии датчиков специального исполнения «F» (с поляризационным фильтром) помогают найти решение для специфических задач.
• Модификации датчиков диффузного отражения (D), рефлекторного отражения (R), барьерного типа (T) позволяют организовать принципиально различные схемы контроля объектов.

Оптические бесконтактные датчики KIPPRIBOR серии ОК50 используются для анализа наличия /отсутствия объекта, получение информации о положении объекта, подсчета продукции на производственных линиях. Датчики находят применение в машиностроительной и пищевой промышленности, в системах мониторинга.

Датчики с универсальным питанием

12…240 VDC / 24…240 VAC	SPDT – реле 5-проводная	NO+NC	0,4 м	OK50-DI0040R4. U6.K
			1 м	OK50-DI0100R4.U6.K
			2 м	OK50-DI0200R4.U6.K
			6 м	OK50-RR0600R4.U6.K.F
			10 м	OK50-RI1000R4.U6.K
			20 м	OK50-TI2000R4.U6.K

Датчики с программируемым выходом

10…30 VDC	NPN/PNP 4-проводная	Программируемый выход NO/NC	0,4 м	OK50-DI0040S3. U1.K
			1 м	OK50-DI0100S3.U1.K
			2 м	OK50-DI0200S3.U1.K
			6 м	OK50-RR0600S3.U1.K.F
			10 м	OK50-RI1000S3.U1.K
			20 м	OK50-TI2000S3.U1.K

Для работы датчиков OK50-R необходим рефлектор KIPPRIBOR OR51-S (квадратный) или OR83-R (круглый) (поставляется отдельно).

Технические характеристики

Модификации

Документация и ПО

Схема подключения

Габаритные размеры

Комплектность

Задать вопрос специалисту

Технический вопросПредложения/замечания по сайтуДругое

E-mail*

Компания

Телефон

Cообщение*

Добавить файлы

Выбор бесконтактного датчика для измерения объектов на расстоянии

На ум приходят три варианта выбора бесконтактного датчика для измерения объектов на расстоянии: фотоэлектрические датчики, ультразвуковые датчики и радарное обнаружение. Понимание ключевых различий между этими типами технологий и принципов их работы может помочь вам решить, какая технология лучше всего подойдет для вашего приложения.

Фотоэлектрический датчик

Фотоэлектрический датчик имеет излучатель, излучающий источник света. Затем приемник получает источник света. Обычный светодиодный источник света (светоизлучающие диоды) имеет три разных типа:

• • Видимый свет (обычно красный свет) имеет самую короткую длину волны, но его можно легко установить и настроить, так как свет виден.
  • Лазеры — это усиленные лучи, которые могут передавать большое количество энергии на расстояние в маленькое пятно, что позволяет проводить точные измерения.
  • Инфракрасный свет — это электромагнитное излучение с длинами волн больше, чем у видимого света, что обычно делает их невидимыми для человека. Это позволяет использовать инфракрасное излучение в более суровых условиях, содержащих частицы в воздухе.

Наряду с тремя типами светодиодов представлены три модели фотоэлектрических датчиков:

• • Датчик обратного отражения модели включает излучатель и приемник в одном блоке, а также отражатель напротив него. Излучатель направляет источник света на отражатель, который затем отражает свет обратно к приемнику. Когда объект находится между отражателем и излучателем, источник света не может отражаться.
  • Датчик пересечения луча имеет излучатель и приемник в двух отдельных блоках, установленных напротив излучателя. Когда объект прерывает луч света, приемник не может принять источник света.
  • Диффузный датчик включает в себя излучатель и приемник, встроенные в один блок. Вместо того, чтобы устанавливать отражатель напротив него, источник света отражает объект обратно к приемнику.

Фотоэлектрические датчики чаще всего используются для обнаружения наличия или отсутствия деталей. Фотоэлектрические датчики плохо работают в среде с грязью, пылью или вибрацией. Они также плохо справляются с обнаружением прозрачных или блестящих объектов.

Ультразвуковой датчик

Ультразвуковой датчик имеет излучатель, который посылает звуковую волну на частоте выше, чем человек может услышать на приемник. Два режима ультразвукового датчика включают:

• • В режиме эха, также известном как рассеянный режим, излучатель и приемник встроены в один блок. Обнаружение объектов в этом режиме работает так, что излучатель посылает звуковую волну, затем волна отражается от цели и возвращается к приемнику. Расстояние до объекта можно определить, рассчитывая, сколько времени потребуется звуковой волне, чтобы вернуться к приемнику.
  • Второй тип режима — режим противоположного направления. Противоположный режим имеет излучатель и приемник как два отдельных блока. Обнаружение объекта для этого режима работает с помощью излучателя, который будет установлен напротив приемника и будет непрерывно посылать звуковые волны, а объект будет обнаружен, как только он выйдет из поля, аналогично тому, как работают фотоэлектрические датчики.

Общие области применения ультразвуковых датчиков включают обнаружение уровня жидкости, обнаружение неровного уровня поверхности и обнаружение чистых или прозрачных объектов. Их также можно использовать в качестве замены для приложений, которые не подходят для фотоэлектрических датчиков.

Однако ультразвуковые датчики плохо работают в средах с пеной, парами и пылью. Причина этого в том, что ультразвуковые волны используют среду, такую ​​как воздух, для прохождения. Частицы или другие препятствия в воздухе мешают воспроизводимым звуковым волнам. Кроме того, ультразвуковые датчики не работают в вакууме, не содержащем воздуха.

Радиолокационное обнаружение

Радар представляет собой систему, состоящую из передатчика, передающей антенны, приемной антенны, приемника и процессора. Он работает как ультразвуковой датчик диффузного режима. Передатчик посылает волну, волна отражается от объекта, а приемник принимает волну. В отличие от звуковой волны, радар использует импульсные или непрерывные радиоволны.

Эти длины волн длиннее инфракрасного света и могут определять дальность, угол и скорость объектов. Радар также имеет процессор, определяющий свойства объекта.

Общие области применения радара включают определение скорости и расстояния, обнаружение самолетов, обнаружение кораблей, обнаружение космических кораблей и погодные образования. В отличие от ультразвуковых датчиков радар может работать в средах, содержащих пену, пары или пыль. Их также можно использовать в вакууме. Радиоволны — это форма электромагнитных волн, для распространения которых не требуется среда передачи. Приложение, в котором радар работает плохо, — это обнаружение сухих порошков и зерен. Эти вещества имеют низкую диэлектрическую проницаемость, обычно непроводят и содержат небольшое количество влаги.

Выбор между ультразвуковым датчиком, фотоэлектрическим датчиком или радаром зависит от используемой технологии. Светодиоды отлично подходят для обнаружения наличия и отсутствия деталей различных размеров.

Звуковые волны легко обнаруживают уровни жидкости, неровности поверхностей и наличие деталей. Электромагнитные волны можно использовать в средах, содержащих частицы и другие вещества в воздухе. Он также работает в средах, где воздух вообще отсутствует. Одна технология не лучше другой; у каждого есть свои сильные и слабые стороны. Там, где один не может работать, другие обычно могут.

Нравится:

Нравится Загрузка…

Настоящие бесконтактные датчики положения — Texim Europe

PIHERSensorContactless

Настоящие бесконтактные датчики положения на эффекте Холла от PIHER обеспечивают превосходную воспроизводимость, точность, разрешение, линейность и высокую стабильность в суровых условиях окружающей среды, таких как вибрация, электромагнитные помехи, удары, экстремальные температуры, колебания, влажность или грязь.

В последние годы активизировались разработки в области измерения угловых положений по изменению амплитуды магнитного поля, вызванного перемещением движущегося магнита. Чтобы удовлетворить потребности в измерении углового положения, компания PIHER разработала различные линейки продуктов, охватывающих различные механические интерфейсы для датчиков поворотного положения.



Компания PIHER использует технологию в сочетании с соответствующей обработкой сигналов, которая чувствительна только к плотности магнитного потока небольшого магнита, вращающегося над поверхностью ИС или по касательной к ней. Это позволяет декодировать абсолютное поворотное (угловое) положение от 0 до 360 градусов бесконтактным способом. Выход доступен между аналоговым, ШИМ и последовательным протоколом. Эта технология позволяет разрабатывать высокоэффективные бесконтактные магнитные датчики поворотного положения без ограничений потенциометрических решений (износ, электрический угол…).



Основные обслуживаемые рынки: автомобильная, внедорожная, морская и медицинская.

Типы датчиков

Бесконтактный датчик с конечным валом

• Традиционный магнитный эффект.
