Датчик Холла что это такое? Датчики Холла. Виды и применения. Работа и подключения

Содержание:

• 1 Эффект Холла
• 2 Что такое датчик Холла
• 3 За что отвечает датчик Холла?
• 4 Какие бывают типы датчиков Холла
  • 4.1 Линейные (аналоговые) датчики Холла
  • 4.2 Цифровые датчики Холла
  • 4.3 Биполярные
  • 4.4 Униполярные
  • 4.5 Омниполярные
• 5 Как работает датчик Холла
• 6 Основные сведения
  • 6.1 Как функционирует
  • 6.2 Где применяются
  • 6.3 Датчики Холла в смартфонах
• 7 Как проверить датчика Холла на работоспособность
  • 7.1 Признаки неисправности датчика Холла
  • 7.2 Проведем проверку на примере биполярного цифрового датчика
  • 7.3 Как проверить на автомобиле исправность датчика Холла
• 8 Недостатки датчиков Холла
• 9 Преимущества датчиков Холла

Эффект Холла

Дело было еще в 19-ом веке. Американский физик Эдвин Холл обнаружил очень странный эффект. Он взял пластинку золота и стал пропускать через неё постоянный ток. На рисунке эту пластинку я пометил гранями ABCD.

Он пропускал постоянный ток через грани D и B. Потом поднес перпендикулярно пластинке постоянный магнит и обнаружил напряжение на гранях А и C!  Этот эффект и был назван в честь этого великого ученого. Основной физический принцип данного эффекта был основан на силе Лоренца. Поэтому радиоэлементы, основанные на эффекте Холла, стали называть датчиками Холла.

Но здесь один маленький нюанс. Дело в том, что напряжение Холла даже при самой большой напряженности магнитного поля будет какие-то микровольты. Согласитесь, это очень мало. Поэтому, помимо самой пластинки в датчик Холла устанавливают усилители постоянного тока, логические схемы переключения, регулятор напряжения а также триггер Шмитта. В самом простом переключающем датчике Холла все это выглядит примерно вот так:
где

Supply Voltage — напряжение питания датчика

Ground — земля

Voltage Regulator — регулятор напряжения

А — операционный усилитель

Hall Sensor — собственно сама пластинка Холла

Output transisitor Switch — выходной переключающий транзистор (транзисторный ключ)

Что такое датчик Холла

Для того чтобы понять, что такое датчик Холла нужно сначала разобраться какие физические свойства он использует. Этот датчик использует внешние магнитные поля и их воздействием на проводники или полупроводники.

В них используется принцип Холла, который заключается в том, что если по проводнику или полупроводнику протекает ток в одном направлении и он проходит перпендикулярно магнитному полю, то можно измерить напряжение, проходящее под прямым углом к движению тока.

В 19 веке американский физик Эдвин Холл проводил эксперименты с пластиной золота через которую он пропускал электрический ток. Когда он поднес к пластине постоянный магнит, то обнаружил на гранях перпендикулярных протеканию тока разность потенциалов т.е. напряжение. В честь этого ученого и назвали этот эффект.

Датчик Холла является магнитным датчиком т.е. устройством, генерирующим электрические сигналы пропорциональные магнитному полю, которое к нему приложено. Далее сигнал может усиливаться и преобразовываться для дальнейшей обработки.

клещи для измерения тока

Самым простым примером применения эффекта Холла могут служить токоизмерительные клещи, которые применяются для бесконтактного определения силы тока, протекающего по проводнику.

За что отвечает датчик Холла?

Прибор отвечает за передачу командных сигналов. Он определяет скорость машины и переключает контакты. Это аналоговый преобразователь, активируемый при помощи коммутатора, который излучает магнитное поле. Если в работе двигательной системы возникнут сбои, устройство сможет замерить текущее напряжение без разрыва цепи.

У устройства есть и другие функции. Речь идет о повышении мощности двигательной системы и динамизации работы систем автомобиля. Датчик соединен с распределителем, составляет с ним единый механизм. Прибор напоминает прерыватель с аналоговым приводом. Иногда его совмещают с коленвалом двигателя. Назначение данного прибора можно охарактеризовать так — оперативное включение антиблокиратора тормозов ДВС и тахометра.

Какие бывают типы датчиков Холла

Датчики Холла подразделяются на два типа:

1. Аналоговые датчики Холла
   В этом типе датчиков использовано преобразование магнитной индукции напрямую в напряжение. Свое применение аналоговые датчики нашли в измерительных технических устройствах. Это, например, датчики тока, датчики вибрации, датчики угла поворота.
2. Цифровые датчики Холла
   Цифровой датчик Холла имеет всего два положения, которые показывают наличие или отсутствие магнитного поля. Практически это аналог геркона, но если в герконе присутствует механический контакт, то цифровой датчик Холла бесконтактный.

датчик с эффектом Холла

Подразделяются такие датчики на три вида:

• Униполярный – когда сила магнитного поля достигает определенной величины датчик срабатывает. Такие датчики откликаются только на один полюс. Если к датчику поднести магнит другим полюсом, то датчик на него не реагирует. Когда сила магнитного поля снижается датчик возвращается в исходное положение.
• Биполярный – в этом случае имеет значение полярность магнитного поля. Один полюс включает датчик, другой полюс выключает.
• Омниполярный датчик Холла – реагирует на любой магнитный полюс. Т.е. любой полюс может включать и выключать датчик. Это может быть, как южный, так и северный полюс.

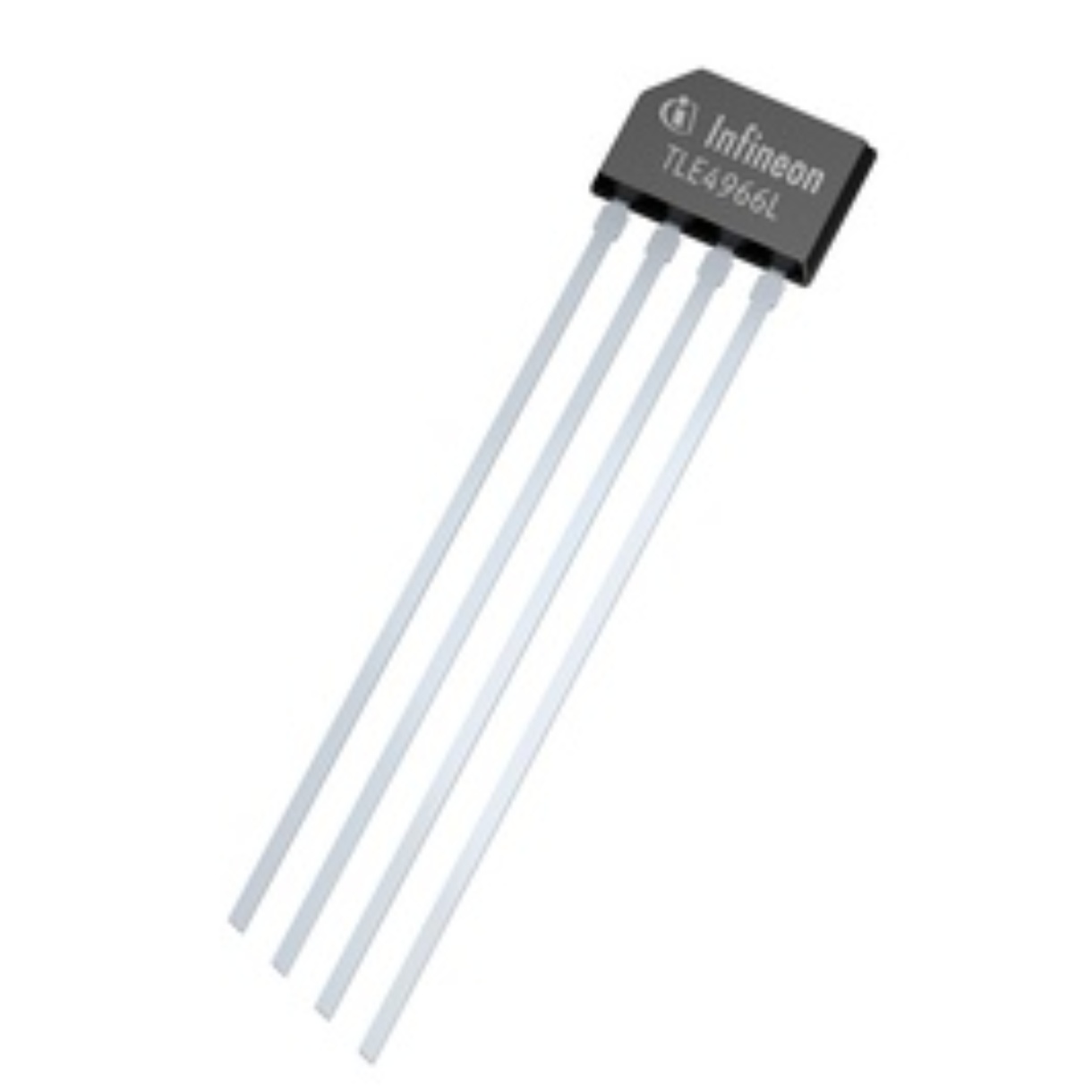

Как правило цифровой датчик Холла имеет три вывода и внешне похож на транзистор.

сенсор Холла с выводами

На два вывода датчика подается питание, которое может быть, как однополярным, так и двуполярным. Третий вывод сигнальный. Такой тип датчиков часто применяется в бесконтактных системах зажигания, как датчик скорости в автомобилях и т.д.

Линейные (аналоговые) датчики Холла

В линейных датчиках напряжение Холла (напряжение на гранях А и С) будет зависеть от напряженности магнитного поля. Или простыми словами, чем ближе мы поднесем магнит к датчику, тем больше будет напряжение Холла. Это и есть прямолинейная зависимость.

В линейных датчиках Холла выходное напряжение берется сразу с операционного усилителя. То есть в линейных датчиках вы не увидите триггер Шмитта, а также выходного переключающего транзистора. То есть все это будет выглядеть примерно вот так:

О чего же зависит напряжение на гранях А и С? В основном от магнитного поля, создаваемым либо постоянным магнитом, либо электромагнитом; толщиной пластинки, а также силой тока, протекающего через саму пластинку.

Теоретически, если подавать ну очень сильный магнитный поток на датчик Холла, то напряжение Холла будет бесконечно большим? Как бы не так). Выходное напряжение будет лимитировано напряжением питания. То есть график будет выглядеть примерно вот так:

Как вы видите, до какого-то момента у нас идет линейная зависимость выходного напряжения датчика от плотности магнитного потока. Дальнейшее увеличение магнитного потока бесполезно, так как оно достигло напряжения насыщения, которое ограничено напряжением питанием самого датчика Холла.

Благодаря этим параметрам с помощью датчика Холла были построены приборы, позволяющие замерять силу тока в проводнике, не касаясь самого провода, например, токовые клещи.

Существуют также приборы, с помощью которых можно замерять напряженность магнитного поля. Датчики Холла, используемые в этих приборах, называют линейными, так как напряжение на датчике Холла прямо пропорционально плотности магнитного потока.

Линейные датчики, как я уже сказал, могут быть использованы в токовых клещах. Они позволяют измерять силу тока, начиная от 250 мА и до нескольких тысяч Ампер. Самым большим преимуществом в таких токовых клещах является отсутствие механического контакта с измеряемой цепью. Иными словами, токовые измерители на эффекте Холла намного безопаснее, чем измерители на основе шунта и амперметра, особенно при большой силе тока в цепи, которую нередко можно встретить в промышленных установках.

Цифровые датчики Холла

Как только наступила  эра цифровой элек троники, в один корпус вместе с датчиком Холла стали помещать различные логические элементы. Самый простой датчик Холла на триггере Шмитта мы уже рассмотрели выше и он выглядит вот так:

По сути такой датчик имеет только два состояние на выходе. Либо сигнал есть (логическая единица), либо его нет (логический ноль). Гистерезис на триггере Шмитта просто устраняет частые переключения, поэтому в цифровых датчиках Холла он используется всегда.

В результате промышленность стала выпускать датчики Холла для цифровой электроники. В основном такие датчики делятся на три вида:

Биполярные

Эти цифровые датчики работают под действием магнитного поля и южного, и северного полюса. Их особенность состоит в том, что срабатывают они под действием поля от южного полюса, а отпускаются под действием северного полюса.

Униполярные

Контроллеры подобного вида работают только в том случае, если к ним прикладывается магнитное поле положительной полярности от южного полюса. Только при этом условии происходит срабатывание и отпускание контроллера.

Омниполярные

Уникальность этих контроллеров Холла состоит в том, что они могут включаться и выключаться под действием поля от любого полюса.

Как работает датчик Холла

Во время своих исследований в 1879 году физик Холл выявил такой эффект, что если в магнитном поле находится пластина, на которую подается напряжение (ток протекает через пластину), тогда электроны в указанной пластине начинают отклоняться. Такое отклонение происходит перпендикулярно по отношению к тому направлению, которое имеет магнитный поток.

Также направление этого отклонения происходит в зависимости от той полярности, которую имеет магнитное поле. Получается, электроны будут иметь разную плотность на разных сторонах пластины, создавая разные потенциалы. Обнаруженное явление получило название эффект Холла.

Другими словами, Холл поместил прямоугольную полупроводниковую пластину в магнитное поле и на узкие грани такого полупроводника подал ток. В результате на широких гранях появилось напряжение. Дальнейшее развитие технологий позволило создать на основе обнаруженного эффекта компактное устройство-датчик. Главным преимуществом датчиков подобного рода выступает то, что частота срабатывания устройства не смещает момент измерения. Выходной сигнал от такого устройства всегда устойчивый, без всплесков.

Простейший датчик состоит из:

• постоянного магнита;
• лопасти ротора;
• магнитопроводов;
• пластикового корпуса;
• электронной микросхемы;
• контактов;

Работа устройства построена на следующей схеме: через зазор осуществляется проход металлической лопасти ротора, что позволяет шунтировать магнитный поток. Результатом становится нулевой показатель индукции на микросхеме. Выходной сигнал по отношению к массе практически равняется показателю напряжения питания.

Датчик Холла в системе зажигания является аналоговым преобразователем, который непосредственно коммутирует питание.

Среди недостатков стоит выделить чувствительность устройства к электромагнитным помехам, которые могут возникнуть в цепи. Также наличие электронной схемы в устройстве датчика несколько снижает его надежность.

Рекомендуем также прочитать статью об устройстве топливного электробензонасоса, а также о механическом решении. Из этой статьи вы узнаете о назначении, конструктивных особенностях и принципах работы данных устройств.

Основные сведения

Начнем с базовой информации: где находится датчик Холла, что это такое, для чего он нужен.  «Голый» датчик — это небольшой измеритель (сенсор, обнаружитель), почти всегда черный (цвет зависит от предпочтений производителя), размером в несколько миллиметров. Автомобильные изделия имеют сравнительно большой пластиковый защитный короб, «фишку» с кабелем с разъемом подключения.

Сенсор фаз осуществляет мониторинг магнитных полей, их параметров (напряженности), при этом выдает заданные алгоритмы работы (смыкание контактов и пр.).

Рассматриваемым сенсорам присвоили наименование от фамилии ученого Холла, открывшего, что разность потенциалов (холловского напряжения) возникает, если в поле помещают объекты с постоянными токами.

Автомобильный сенсор тока находится в трамблере — узле для подключения свечей, он скрыт пластиковой фишкой с тремя проводами и разъемом под них. На иных приборах он может размещаться где угодно. Обычно на печатных платах — это крошечная черная коробочка стандартно на 3, реже — на 4 ножках. Линейные Hall sensor напоминают микросхему. Изделие также определяют по маркировке, обозначения есть в справочниках радиодеталей, (распространенные S41, 41F, U18, 3144, 44E, 49E).

При токовом течении в одном направлении электроны отклоняются в проводниках, размещенных перпендикулярно к полю. Участки их имеют неравномерную плотность частиц, это и есть разность потенциалов, фиксируемая датчиком Холла. Становится возможным анализ напряжения под прямым углом к току.

Есть также Hall effect sensor упрощенный как, например, в смартфонах: только с функцией подтверждения наличия магнитных явлений, напряженность не анализируется. На базе узла, включающего датчик  и магнитомер, телефон снабжается опцией компаса.

Как функционирует

Принцип работы, использования датчика Холла:

• Электроны при прохождении тока движутся по сенсору прямолинейно.
• При воздействии поля частицы с зарядом отклоняются силой Лоренца по изогнутой траектории.
• Отрицательно заряженные элементы, они же электроны, притягиваются на 1 сторону Hall sensor, а плюсовые (дырки) — к иной.
• Описанное накопление по разным сегментам создает разное напряжение, это и есть разность потенциалов. Пропорциональность возникшего напряжения к электротоку и напряженности поля прямая. Эти окончательные явления и отслеживаются сенсором, принцип используется для определения положения подконтрольных им обслуживаемых объектов.

Где применяются

Датчики фаз начали устанавливаться в конструкции около 75 лет после их изобретения, когда появились доступные технологии создания полупроводниковых пленочных материалов.

Характерные области применение датчиков Холла:

• первая область, где началось использование — машиностроение, для замеров углов распредвалов, коленвалов, фиксации искрения на узлах зажигания;
• переключатели (бесконтактного типа), анализаторы уровня веществ, скорости вращения лопастей, приспособления дистанционного обнаружения токов;
• сканирование магнитных обозначений;
• как замена герконам (автоматические выключатели, смыкающие контакты посредством магнита). В этой сфере описываемые устройства наиболее распространенные из-за многочисленности приборов: микроэлектроника, техника от наушников до манипуляторов, клавиатур, в лифтах, охранном оснащении (двери, запорные элементы).

Датчики Холла в смартфонах

Мобильные гаджеты имеют в составе много функциональных блоков. Среди них есть вспомогательные датчики, одним из которых является датчик Холла. В современных устройствах связи такие датчики являются измерительными элементами, с помощью которых определяют мощность магнитного поля, его изменения. Они называются в честь ученого Холла.

Как работает магнитный чехол

Рынок изобилует самыми разными чехлами для смартфонов, но особым спросом всегда пользовались магнитные чехлы-книжки, которые автоматически отключают или активизируют экран смартфона, на примере Smart Case для iPad. Как это работает? Блокировка или активация дисплея происходит благодаря реакции датчика Холла в смартфоне на приближающийся магнит, запрятанный в крышке чехла. Когда вы открываете крышку чехла, то происходит снижение интенсивности излучения, поэтому экран включается.

Датчик Холла очень удобно работает с флип-чехлами, у которых есть небольшой вырез для управления плеером или для ответа на звонки. Благодаря такой фиче можно пользоваться отдельными функциями, не открывая чехол, например, просматривать уведомления из нашего Telegram-чата или смотреть время. Как это работает? Возможность наличия или отсутствия высокого магнитного поля позволяет смартфону оставлять экран активным или же подсвечивать только необходимую область дисплея. Кстати, сам магнит, установленный в чехле, не вредит смартфону.

Как проверить датчика Холла на работоспособность

Для проверки датчика можно собрать несложную схему, для которой, кроме самого датчика, понадобятся:

• источник питания на нужное напряжение;
• резистор сопротивлением около 1 кОм;
• светодиод;
• магнит.

Если светодиода нет, то вместо него (и токоограничивающего резистора) можно использовать мультиметр (цифровой или стрелочный) в режиме измерения напряжения.

К источнику питания особых требований не предъявляется – токи в схеме совсем небольшие. Его напряжение должно быть в пределах напряжения питания проверяемого датчика.

Светодиод подключается анодом к плюсу источника напряжения, катодом к выходу проверяемого устройства, так как датчик обычно выполняется с открытым коллектором (но лучше проверить по даташиту).

Порядок проверки зависит от типа тестируемого устройства.

1. Чтобы проверить униполярный цифровой датчик, надо поднести к нему магнит одним полюсом. Светодиод должен загореться (отклониться стрелка стрелочного вольтметра или измениться скачком показания цифрового тестера). При удалении магнита на значительное расстояние схема должна прийти в исходное положение. Если датчик не сработал, надо перевернуть магнит другим полюсом и повторить процедуру. Если светодиод вспыхнул, значит, датчик исправен. Если успеха добиться не удалось ни в одном положении магнита, устройство к работе непригодно.
2. Биполярный цифровой датчик проверяется по похожей методике, только светодиод загорается при одном положении магнита, и не гаснет при удалении источника магнитного поля. На дальнейшие манипуляции тем же полюсом схема реагировать не должна. Если перевернуть магнит и поднести его к датчику в противоположной полярности, то светодиод должен погаснуть. Это говорит об исправности проверяемого устройства. Если схема работает не так, значит, датчик вышел из строя.
3. Омниполярный цифровой датчик Холла проверяется таким же образом, как и униполярный, но срабатывать магниточувствительное устройство должно при любом положении магнита.

Аналоговые датчики проверяются по той же методике, что и цифровые, но напряжение на выходе должно меняться не скачком, а плавно по мере возрастания магнитной силы (например, приближения постоянного магнита или увеличения тока в обмотке электромагнита).

С практической стороны интересен вопрос, как проверить датчик Холла, установленный в системе бесконтактного зажигания автомобиля. Для этого надо снять разъем с датчика и собрать указанную схему прямо на штырьках.

Здесь также светодиод можно заменить мультиметром. Проворачивая коленвал автомобиля вручную, можно наблюдать периодические вспышки LED или изменения выходного напряжения от нуля до приблизительно напряжения бортсети авто. Альтернативный способ проверки в гаражных условиях – временная замена устройства на заведомо исправный запасной датчик.

Датчик Холла нашел широкое применение в бытовой и промышленной технике. Проверить его на исправность несложно, если есть понимание принципа его работы.

Признаки неисправности датчика Холла

Датчики Холла являются составной частью различных приборов. Фото 1. Назначение и устройство датчика Холла Название датчик берет от фамилии своего изобретателя.

Далее снимается крышка трамблера и совмещается метка механизма газораспределения с меткой коленвала.

Выглядит он так: Поэтому при наличии неисправного датчика Холла бежим в ближайший радиомагазин или рынок и приобретаем SSA. Если в запасе нет уже готового исправного датчик — не беда. Поэтому для измерения слабых токов применяют конструкцию рис. Ток высокого напряжения идет от катушки зажигания по проводу через угольный контакт на пластину ротора, и затем через клемму крышки распределителя по проводу высокого напряжения, в наконечнике которого установлен помехоподавительный экран, попадает на соответствующую свечу зажигания и воспламеняет рабочую смесь в цилиндре.

Писали, что очень удобна для выставления зажигания… Удачи! Схема подключения датчика Холла В качестве примера использования, на картинке ниже показана электрическая цепь бесконтактной системы зажигания автомобиля, с преобразователем Холла. Существует несколько способов проверки исправности автомобильного датчика Холла.

Проведем проверку на примере биполярного цифрового датчика

При неправильной работе электронных датчиков, потребуется их демонтаж и проверка. Проведем проверку на примере биполярного цифрового датчика, использующегося в электронных измерительных приборах. Для начала расскажем, как устроен такой элемент:

1. Первый его вывод является «+» или входом.
2. Второй контакт является минусом.
3. Третий контакт — импульсный выход.

Для проверки устройства потребуется собрать довольно простую схему. Нужными элементами для такой схемы будут:

1. Светодиодная лампа 3 вольта.
2. Резистор 1кОм в качестве токоограничителя.

Далее необходимо собрать все элементы в единую схему:

1. К первой ножке датчика припаять анод лампы.
2. Катод лампы соединить с выводом резистора.
3. Второй вывод резистора соединить с третьей ножкой датчика.

Потом потребуется блок питания на 5 вольт. Надо будет подключить датчик к этому блоку питания следующим образом:

1. «+» блока к «+» элемента.
2. «минус» блока соединяется с центральной ножкой.

Исправный прибор должен пропустить через себя определенную величину напряжения. При этом сам светодиод должен включится. Затем нужно взять постоянный магнит и подвести его к устройству. При одной полярности лампа должна продолжать гореть, а после смены полярности магнита (необходимо просто перевернуть его) лампа потухнет. Также можно сделать дополнительный тест и узнать, на каком расстоянии происходит отключение лампы.

Как проверить на автомобиле исправность датчика Холла

В быту с такой проблемой сталкиваются чаще всего автомобилисты. Наиболее простым способом является обыкновенная замена на исправный датчик. Если после замены система зажигания заработала, значит необходимо менять датчик. Если нечем заменить проверяемый датчик, то собирают простое устройство, которое может имитировать работу датчика Холла. Берется кусок провода, и тройной разъем от распределителя зажигания. Эти предметы работают аналогично датчику.

Для контроля пользуются обычным мультиметром. Если датчик вышел из строя, то тестер покажет 0,4 вольта или меньше. Также проверяется работа датчика путем проверки искры при подключении зажигания. Перед этим соединяют концы провода к выходам коммутатора. Если неисправность возникла не на автомобиле, а на другом оборудовании, то необходим тестер. Методика проверки будет зависеть от прибора, в котором установлен датчик.

Недостатки датчиков Холла

Датчики эффекта Холла имеют следующие недостатки:

• Не способны измерять ток на расстоянии более 10 см. Единственное решение для преодоления этой проблемы заключается в использовании очень сильного магнита, который может генерировать широкое магнитное поле.
• Точность измеренного значения всегда является проблемой, поскольку внешние магнитные поля могут влиять на значения.
• Высокая температура оказывает влияние на сопротивление проводника. Это в свою очередь скажется на подвижности носителя заряда и чувствительности датчиков Холла.

Преимущества датчиков Холла

Датчики эффекта Холла имеют следующие преимущества:

• выполняют несколько функций, таких как определение положения, скорости, а также направления движения;
• поскольку являются твердотельными устройствами, то абсолютно не подвержены износу из-за отсутствия движущихся частей;
• почти не требуют обслуживания;
• прочные;
• невосприимчивы к вибрации, пыли и воде.

Источники

• https://www.RusElectronic.com/datchik-kholla/
• https://legoteacher. ru/vidy-datchikov/datchik-holla/
• https://mashinapro.ru/1795-datchik-holla.html
• https://ProDatchik.ru/vidy/ustrojstvo-datchika-holla/
• http://KrutiMotor.ru/ustrojstvo-datchika-xolla/
• https://osensorax.ru/posiciya/datchik-holla
• https://ElectroInfo.net/radiodetali/chto-takoe-datchik-holla.html
• https://AndroidInsider.ru/polezno-znat/zachem-nuzhen-datchik-holla-v-smartfone.html
• https://odinelectric.ru/equipment/electronic-components/chto-takoe-datchik-holla
• https://4x4privod.ru/ustrojstvo-datchika-holla-princip-raboty-primenenie-principialnaya-shema-podkljuchenie/
• https://ProFazu.ru/knowledge/electronics/datchik-holla.html

[свернуть]

Датчик Холла – что это такое, как работает, признаки поломки и способ замены — автомобильный портал

Датчик Холла – это один из важнейших элементов бесконтактной системы зажигания бензиновых двигателей. Малейшая неисправность этой детали приводит к серьезным неполадкам в работе мотора. Поэтому, чтобы не допустить ошибки при диагностике, важно знать, как проверить датчик Холла, и при необходимости – уметь его заменить.

Содержание

1. Что такое датчик Холла и как он работает
2. Признаки неисправности датчика Холла
3. Типы датчиков Холла
4. На основе результатов
5.  Датчики Холла с аналоговым выходом
6. Датчики Холла с цифровым выходом
7. На основе операции
8. Биполярный датчик Холла
9. Униполярный датчик Холла
10. Как проверить датчик Холла
11. Замена датчика Холла
12. Как большие электрические нагрузки можно контролировать с помощью датчиков Холла

Что такое датчик Холла и как он работает

Датчик Холла (он же датчик положения распредвала) является одним из главных элементов трамблера (прерывателя-распределителя). Он находится рядом с валом трамблера, на котором крепится магнитопроводящая пластина, похожая на корону. В пластине столько же прорезей, сколько цилиндров в двигателе. Также внутри датчика находится постоянный магнит.

Принцип работы датчика Холла следующий: когда вал вращается, металлические лопасти поочередно проходят через прорезь в датчике. В результате этого вырабатывается импульсное напряжение, которое через коммутатор попадает в катушку зажигания и, преобразуясь в высокое напряжение, подается на свечи зажигания.

Датчик Холла имеет три клеммы:

• одна соединяется с “массой”,
• ко второй подходит плюс с напряжением около 6 В,
• с третьей клеммы уходит преобразованный импульсный сигнал на коммутатор.

Признаки неисправности датчика Холла

Неисправности у датчика Холла проявляются по-разному. Даже опытный мастер не всегда сразу выявит причину неполадок двигателя. Вот несколько самых распространенных симптомов:

1. Мотор плохо заводится или не запускается вообще.
2. На холостом ходу в работе двигателя появляются перебои и рывки.
3. Машина может дергаться при движении на повышенных оборотах.
4. Силовой агрегат глохнет во время движения.

При появлении одного из этих признаков, необходимо в первую очередь проверить исправность датчика Холла. Также не стоит исключать из вида и другие неисправности системы зажигания, встречающиеся в автомобилях.

Типы датчиков Холла

Датчики эффекта Холла можно разделить на два типа:

• На основании Вывода
• На основании операции

На основе результатов

На основе выходных данных датчики Холла можно разделить на два типа:

• Датчики Холла с аналоговым выходом
• Датчики Холла с цифровым выходом

 Датчики Холла с аналоговым выходом

Датчики Холла с аналоговым выходом содержат регулятор напряжения, элемент Холла и усилитель. Как следует из названия, выход такого типа датчика является аналоговым по своей природе и пропорционален напряженности магнитного поля и выходу элемента Холла.

Эти датчики имеют непрерывный линейный выход. Благодаря этому свойству они подходят для использования в качестве датчиков приближения.

Датчики Холла с цифровым выходом

Датчики эффекта Холла с цифровым выходом имеют только два выхода: «ВКЛ» и «ВЫКЛ». Эти датчики имеют дополнительный элемент «триггер Шмитта» по сравнению с датчиками Холла с аналоговым выходом.

Именно триггер Шмитта вызывает эффект гистерезиса, и поэтому достигаются два различных пороговых уровня. Соответственно, выход всей цепи будет либо низким, либо высоким. Переключатель эффекта Холла — один из таких датчиков. Эти датчики цифрового вывода широко используются в качестве концевых выключателей в станках с ЧПУ, трехмерных (3D) принтерах и позиционных блокировках в автоматизированных системах.

На основе операции

На основе операции датчики эффекта Холла можно разделить на два типа:

• Биполярный датчик Холла
• Униполярный датчик Холла

Биполярный датчик Холла

Как следует из названия, эти датчики требуют как положительных, так и отрицательных магнитных полей для своей работы. Положительное магнитное поле южного полюса магнита используется для активации датчика, а отрицательное магнитное поле северного полюса магнита используется для отпускания датчика.

Униполярный датчик Холла

Как следует из названия, эти датчики требуют только положительного магнитного поля южного полюса магнита, чтобы активировать, а также отпустить датчик.

Как проверить датчик Холла

Простой способ проверки датчика положения распредвала (Холла) показан на следующем видео. Существует несколько способов, позволяющих проверить исправность датчика Холла. Каждый автомобилист может выбрать для себя наиболее подходящий вариант:

1. Взять для проверки рабочий датчик у соседа или на автомобильной разборке и установить его вместо “родного”. Если проблемы двигателя исчезнут, значит, придется покупать новую деталь.
2. При помощи тестера можно измерить напряжение на выходе датчика. В исправном устройстве напряжение будет изменяться от 0,4 В до 11 В.
3. Можно создать имитацию датчика Холла. Для этого с трамблера снимают трехштекерную колодку. Затем включают зажигание и отрезком провода соединяют выходы 3 и 6 коммутатора. Появление искры свидетельствует о выходе датчика из строя.

Если в результате проверки обнаружится, что датчик Холла неисправен, тогда его необходимо заменить на новый.

Замена датчика Холла

Заменить датчик Холла не составит особых затруднений. С этой работой под силу справится своими руками даже начинающему автолюбителю. Чуть ниже на видео достаточно подробно показан процесс замены датчика в трамблере автомобиля УАЗ.

Обычно замена датчика Холла состоит из нескольких этапов:

• Прежде всего, трамблер снимается с машины.
• Далее снимается крышка трамблера и совмещается метка механизма газораспределения с меткой коленвала.
• Запомнив положение трамблера, нужно открутить крепежные элементы гаечным ключом.
• При наличии фиксаторов и стопоров, их также следует извлечь.
• Вал вытаскивают из трамблера.
• Осталось отсоединить клеммы датчика Холла и открутить его.
• Оттянув регулятор, неисправная деталь осторожно вынимается через образованную щель.
• Новый датчик Холла устанавливается в обратной последовательности.

Проверка работоспособности датчика Холла позволяет не только точно определить причину отказа двигателя. Благодаря простым приемам автомобилист сэкономит свое время на ремонт, а также исключит ненужную трату денег.

Как большие электрические нагрузки можно контролировать с помощью датчиков Холла

Мы уже знаем, что выходная мощность датчика Холла очень мала (от 10 до 20 мА). Поэтому он не может напрямую контролировать большие электрические нагрузки. Тем не менее, мы можем контролировать большие электрические нагрузки с помощью датчиков Холла, добавив NPN-транзистор с открытым коллектором (сток тока) к выходу.

Транзистор NPN (приемник тока) функционирует в насыщенном состоянии в качестве переключателя приемника. Он замыкает выходной контакт заземлением, когда плотность потока превышает предварительно установленное значение «ВКЛ».

Выходной переключающий транзистор может быть в разных конфигурациях, таких как транзистор с открытым эмиттером, транзистор с открытым коллектором или оба.  Вот так он обеспечивает двухтактный выход, который позволяет ему потреблять достаточный ток для непосредственного управления большими нагрузками.

Что такое эффект Холла и как работают датчики Холла

В этом уроке мы узнаем, что такое эффект Холла и как работают датчики Холла. Вы можете посмотреть следующее видео или прочитать письменный учебник ниже.

Обзор

Эффект Холла является наиболее распространенным методом измерения магнитного поля, датчики на эффекте Холла очень популярны и имеют множество современных применений. Например, их можно найти в транспортных средствах в качестве датчиков скорости вращения колес, а также датчиков положения коленчатого или распределительного вала. Также они часто используются в качестве переключателей, компасов MEMS, датчиков приближения и так далее. Теперь мы рассмотрим некоторые из этих датчиков и посмотрим, как они работают, но сначала давайте объясним, что такое эффект Холла.

Что такое эффект Холла?

Вот эксперимент, который объясняет эффект Холла: если у нас есть тонкая проводящая пластина, как показано на рисунке, и мы пропускаем через нее ток, носители заряда будут течь по прямой линии от одной стороны пластины к другой.

Теперь, если мы поднесем некоторое магнитное поле к пластине, мы нарушим прямолинейный поток носителей заряда из-за силы, называемой силой Лоренца (Википедия). В таком случае электроны отклонятся к одной стороне пластины, а положительные дырки — к другой стороне пластины. Это означает, что если мы сейчас поместим метр между двумя другими сторонами, мы получим некоторое напряжение, которое можно измерить.

Таким образом, эффект получения измеряемого напряжения, как мы объяснили выше, называется эффектом Холла в честь Эдвина Холла, который открыл его в 1879 году. маленькое напряжение всего несколько микровольт на гаусс, поэтому эти устройства обычно изготавливаются со встроенными усилителями с высоким коэффициентом усиления.

Существует два типа датчиков Холла, один с аналоговым, а другой с цифровым выходом. Аналоговый датчик состоит из регулятора напряжения, элемента Холла и усилителя. Из принципиальных схем видно, что выходной сигнал датчика является аналоговым и пропорциональным выходному сигналу элемента Холла или напряженности магнитного поля. Датчики этого типа подходят и используются для измерения близости из-за их непрерывного линейного выходного сигнала.

С другой стороны, датчики с цифровым выходом обеспечивают только два состояния выхода: «ВКЛ» или «ВЫКЛ». Датчики этого типа имеют дополнительный элемент, как показано на принципиальных схемах. Это триггер Шмитта, который обеспечивает гистерезис или два разных пороговых уровня, поэтому выходной сигнал либо высокий, либо низкий. Для получения более подробной информации о том, как работает триггер Шмитта, вы можете проверить мой специальный учебник для этого.

Примером датчика этого типа является переключатель на эффекте Холла. Они часто используются в качестве концевых выключателей, например, в 3D-принтерах и станках с ЧПУ, а также для обнаружения и позиционирования в системах промышленной автоматизации.

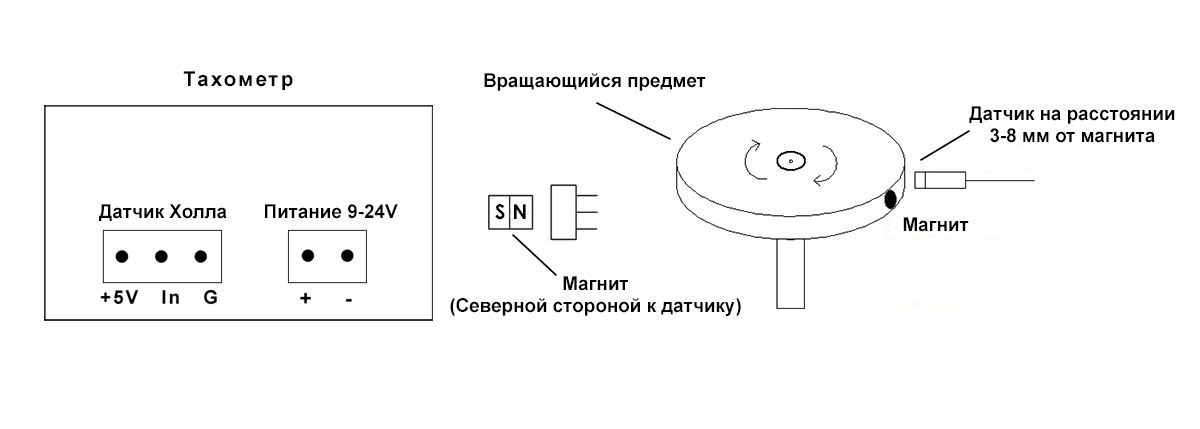

Другими современными применениями этих датчиков являются измерение частоты вращения колеса/ротора или оборотов в минуту, а также определение положения коленчатого или распределительного вала в системах двигателя. Эти датчики состоят из элемента Холла и постоянного магнита, которые размещаются рядом с зубчатым диском, прикрепленным к вращающемуся валу.

Зазор между датчиком и зубьями диска очень мал, поэтому каждый раз, когда зуб проходит рядом с датчиком, изменяется окружающее магнитное поле, что приводит к повышению или понижению выходного сигнала датчика. Таким образом, выходной сигнал датчика представляет собой сигнал прямоугольной формы, который можно легко использовать для расчета числа оборотов вращающегося вала.

Рубрики Электротехника

#02 О датчиках Холла | Учебники | Датчики Холла | Продукты

О датчиках Холла

#02 Основные сведения о магнитных датчиках

Среди магнитных датчиков датчик, использующий эффект Холла, называется датчиком Холла. Датчики Холла состоят из нескольких частей. Во-первых, он содержит элемент Холла, который выдает напряжение Холла (HV), созданное за счет эффекта Холла. Во-вторых, он содержит ИС Холла, которая преобразует выход Холла в цифровой выход High/Low из процесса IC. В-третьих, он содержит микросхему линейного датчика Холла, которая усиливает и линеаризует выходной сигнал Холла.

Элементы Холла

Особенности

Поскольку это простой датчик с клеммами, прикрепленными к полупроводнику, элемент Холла можно использовать как для цифровых, так и для аналоговых целей в зависимости от схемотехники последующего каскада. Выходное напряжение может быть получено от нескольких десятков до нескольких сотен милливольт.

Выходные характеристики

Выходное напряжение пропорционально величине магнитного поля, вертикально воздействующего на датчик, и выдает положительное и отрицательное напряжение в соответствии с направлением магнитного поля. Выходное напряжение при отсутствии вертикального магнитного поля равно 0 В (*1).

*1 Напряжение смещения присутствует даже при отсутствии магнитного поля в реальном случае.

Рисунок 1. Выходная характеристика элемента Холла

Как использовать

Элемент Холла имеет в общей сложности четыре клеммы, управляющее напряжение (или управляющий ток), две клеммы GND для входа и две клеммы дифференциального выхода. Можно поддерживать либо привод постоянного тока, либо привод постоянного напряжения, если он ниже максимального номинала.

Рис. 2. Принципиальная схема работы (справочная)

Области применения

Элементы Холла используются в бесщеточных двигателях постоянного тока и приводах объективов для смартфонов и цифровых фотоаппаратов.

ИС Холла

Характеристики

ИС Холла сравнивает выходной сигнал элемента Холла с определенным пороговым значением и выдает его как высокий или низкий. Поскольку диапазон выходного напряжения регулируется источником питания, к следующему каскаду можно легко подключить микрокомпьютер. Есть тип переключателя, который может определять силу магнитного поля, и тип защелки, который может определять полярность магнитного поля.

Выходные характеристики

Выходное напряжение определяется как высокое или низкое в зависимости от величины магнитного поля, вертикально воздействующего на датчик. Существует три вида результата обнаружения полюса: полюс S, полюс N и биполярный.

Когда величина магнитного поля превышает Bop, выходное напряжение становится низким, а когда оно становится ниже Brp, выходное напряжение становится высоким. В этом случае между Brp и Bop выполняется условие «Brp < Bop (с гистерезисом)».

Рис. 3. Выходные характеристики ИС Холла при обнаружении южного полюса

Как использовать

Линейная ИС Холла имеет две входные клеммы, VCC и GND, и одну выходную клемму. Подключение ИС, как показано на рисунке 4, к элементу Холла реализует ИС Холла. Он управляется постоянным напряжением.

Рис. 4. Принципиальная схема работы (справочная)

Приложения

ИС Холла типа переключателя используются в переключателях открытия/закрытия в бытовой электронике, а ИС Холла типа защелки используются в бесщеточных двигателях или для обнаружения вращения.

Линейная ИС Холла

Характеристики

Линейная ИС Холла применяет усиление к выходу элемента Холла, что приводит к линейному выходу (*2).

Поскольку диапазон выходного напряжения регулируется блоком питания, MCU можно легко подключить к следующему каскаду.

*2 Выход Rail-to-Rail.

Выходные характеристики

Выходное напряжение пропорционально величине магнитного поля, вертикально воздействующего на датчик. Он колеблется от 0 В до VCC в зависимости от направления магнитного поля. Выходное напряжение при отсутствии вертикального магнитного поля составляет VCC/2 (*3).

*3 Напряжение смещения присутствует даже при отсутствии магнитного поля в фактическом случае

Рис. 5. Выходные характеристики интегральной схемы с линейным датчиком Холла

Как использовать

Линейная ИС Холла имеет две входные клеммы, VCC и GND, и одну выходную клемму.
