характеристики, datasheet, схема включения и аналоги
Микросхема TL431 по своим техническим характеристикам которые указаны в datasheet является регулируемым стабилизатором, гарантирующим хорошую температурную стабильность. Если использовать два внешних резистора в качестве делителя, микросхема способна обеспечить стабильное напряжение на участке от 2,5 до 36 В. Так же TL431 может использоваться совместно с низковольтными МДП транзисторами для создания очень экономичных стабилизаторов. Кроме этого она часто используется в импульсных блоках питания использующих оптронную пару для развязки высоковольтных цепей.
Цоколевка
Существует пять разновидностей корпусов, в которых выпускается микросхема TL431. Это ТО-92, SOT-23, SOT-25, SOT-89 и SOP-8. Расположение выводов показано на рисунке, представленном ниже:
Технические характеристики
Рассмотрим максимально допустимые характеристики микросхемы TL431. Если при работе они будут превышены, то прибор выйдет из строя.
Длительная эксплуатация устройства с параметрами, близкими к предельным, также опасна для него. Значения этих параметров представлены ниже:
- наибольшее возможное напряжение между анодом и катодом – 37 В;
- диапазон токов, протекающих через катод на протяжении длительного времени – от -100 до +150мА;
- диапазон токов на входе (управляющем электроде) устройства – от -0,05 до +10 мА;
- максимальная рассеиваемая мощность зависит от типа корпуса:
- SOT-89 – 0.8 Вт;
- ТО-92 – 0,78 Вт;
- SO-8 – 0.75 Вт;
- SOT-23 – 0,33 Вт;
- SOT-25 – 0,5 Вт.
- диапазон рабочих температур – от -25 до +85ОС;
- предельно допустимая температура кристалла – +150 ОС;
- диапазон температур при которых может хранится изделие — -65 до +150
В технической документации производители приводят диапазон рекомендуемых рабочих характеристик. Напряжение на катоде VKA может изменяться от минимального, равного управляющему VREF, до максимального 36 В.
Катодный ток должен находиться в пределах от 1 до 100 мА.
При конструировании нового устройства следует также обращать внимание на электрические характеристики. Измерение производилось при температуре TC= 25°C. Остальные параметры тестирования приведены в колонке «Режимы измерения».
| Параметры | Обозн. | min | typ | max | Ед. изм | |
| Управляющее напряжение | VKA=VREF,IKA=10 мA | VREF | 2,455 | 2,495 | 2,535 | В |
| Величина отклонения управляющего напряжения при изменении температуры | VKA=VREF,IKA=10 мA, Ta = от 0°C до +85°C | VDEV | 9,0 | 20 | мВ | |
| Изменение напряжения на управляющем электроде в зависимости от изменения напряжения на катоде | IKA=10 мA ΔVKA=10V~VREF ΔVKA=36V~10V | ΔVREF ΔVКА |
| -1,0 -0,5 | -2,7 -2,0 | мВ/В мВ/В |
| Ток через управляющий электрод | IKA=10 мA | IREF | 1,5 | 4 | мкА | |
| Отклонение управляющего (опорного) тока при изменении температуры | IKA=10 мA | ΔIREF ΔT | 0,4 | 1,2 | мкА | |
| Минимальный управляющий ток через катод, | VKA=VREF | IKA(MIN) | 0,3 | 0,5 | мА | |
| Ток через катод при закрытом переходе | VKA=36V, VREF=0 | IKA(OFF) | 0,05 | 1,0 | мкА | |
| Динамическое сопротивление | VKA=VREF, f≤1. 0 кГц IKA=1 to 100 мA | ZKA | 0,15 | 0,5 | Ом |
Аналоги
Существует отечественная микросхема, похожая по своим параметрам на рассматриваемую, это 142ЕН19. Полным аналогом TL431 является IR943N. Среди устройств с одинаковыми выводами, но немного отличающимися электрическими параметрами можно назвать HA17431A, KIA431. Если нет других альтернатив, для замены можно попробовать использовать APL1431. Однако в этом случае возможно придётся изменить монтажную плату.
Производители
Первая микросхема TL431 изготовлена американской фирмой Texas Instruments в далеком 1977 году и с тех пор завоевала популярность. Сейчас ее производством занимаются множество зарубежных компаний: Texas Instruments, ON Semiconductor, Unisonic Technologies, STMicroelectronics, IK Semicon Co, HTC Korea TAEJIN Technology, NXP Semiconductors, Microsemi Corporation, Motorola, Fairchild Semiconductor, Analog Intergrations Corporation, Guangdong Kexin Industrial, Diodes Incorporated, Wing Shing Computer Components, KEC(Korea Electronics), SHIKE Electronics, Calogic, Continental Device India Limited, Sangdest Microelectronic (Nanjing), SeCoS Halbleitertechnologie GmbH, Hotchip Technology, Foshan Blue Rocket Electronics, Compact Technology, GUANGDONG HOTTECH INDUSTRIAL, Sames, Kersemi Electronic, Sirectifier Global, Shenzhen Jin Yu Semiconductor, Nanjing International Group, DONGGUAN YOU FENG WEI ELECTRONICS.
На Российском рынке представлена продукция таких компаний: Diodes Incorporated, Texas Instruments, STMicroelectronics, NXP Semiconductors, ON Semiconductor, Fairchild Semiconductor, Unisonic Technologies.
Скачать datasheet на TL431 можно кликнув на подсвеченное название производителя.
Схема включения
Разберёмся, как работает TL431, для чего посмотрим на структурную схему включения. Если действующее напряжение на входе не превышает опорное (Vref), на выходе ОУ также небольшое напряжение, поэтому транзистор закрыт. Величина тока протекающего через него невелика, не больше 1 мА. Когда напряжение действующее на входе нарастает и превышает Vref, открывается ОУ. Таким образом через транзистор начинает течь ток.
Параметрический стабилизатор
Чтобы задать напряжение, в выходной цепи стабилизатора должен находиться делитель напряжения, состоящий из двух резисторов R1 и R2. Разность потенциалов на выходе устройства при этом равна:
Uвых=Vref(R1/R2+1),
где Vref – опорное напряжение, для рассматриваемой микросхемы TL431 равно 2,5 В.
При увеличении соотношения между резисторами R1/R2 растет выходное напряжение. Зная величину напряжения действующего на выходе и задавшись значением R2, можно определить сопротивление R1:
R1=R2(Uвых/Vref–1)
Величина сопротивления R3 подбирается также, как и для устройств с стабилитроном. Устанавливать конденсатор на выходе схемы не рекомендуется, чтобы предотвратить паразитную генерацию.

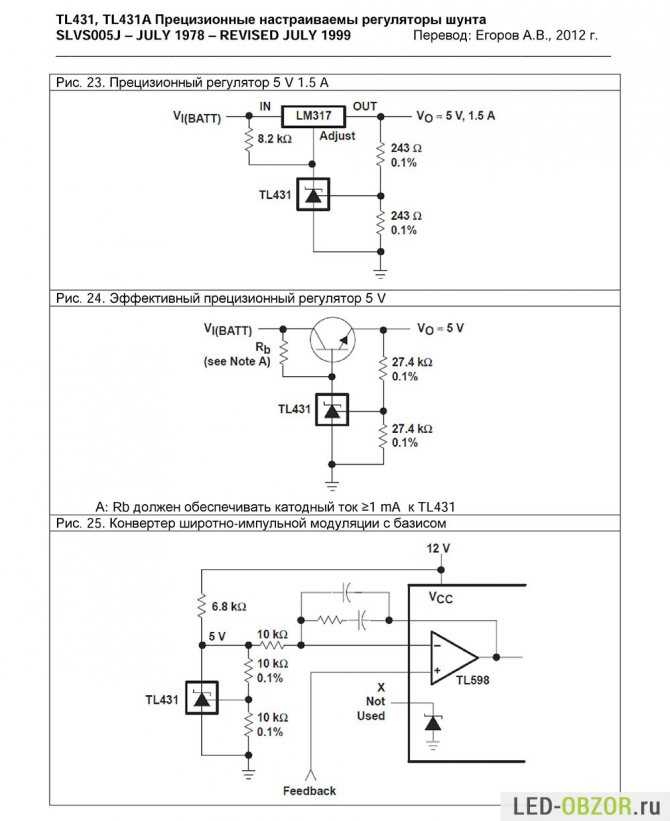

Компенсационный стабилизатор
Компенсационный стабилизатор работает же, как и при использовании стабилитрона. В них для уравновешивания разницы напряжений действующих на входе и выходе используется мощный транзистор. Однако точность стабилизации в устройствах с TL431 будет выше. Здесь величина сопротивления R1 рассчитывается на наименьший ток 5 мА. R2 и R3 рассчитываются так же, как и для параметрического стабилизатора.
Рассмотренный выше стабилизатор не может работать с выходными токами равными единицам или даже десяткам ампер.
Чтобы построить мощный блок питания нужно использовать усилительный каскад с двумя транзисторами, включёнными как в схеме эмиттерного повторителя.
Ниже представлена схема работы стабилизатора напряжения TL431. Здесь R2 ограничивает ток, текущий через базу VT1. Резистор R3 нужен для компенсации обратного коллекторного тока VT2. Конденсатор С1 используется для увеличения стабильности работы на больших частотах.
Стабилизатор тока
Приведём схему стабилизатора тока на TL431. Здесь на сопротивлении R2, при помощи обратной связи, установлено напряжение 2,5 В. Тогда ток на нагрузке будет равен Iн=2,5/R2 (током базы пренебрегаем). При подстановке в данную формулу величины сопротивления в омах получим ток в амперах, а если в килоомах, ток будет в миллиамперах.
Если у вас остались вопросы по TL431, по ее характеристикам или вы не можете найти нужный datasheet то пишите об этом в комментариях, мы обязательно Вам поможем.
краткое описание, назначение, технические характеристики
Микросхема TL431 datasheet создана в конце 70-х годов, однако и по сегодняшний день она широко применяется в радиолюбительской деятельности и в промышленности.
Эта микросхема представляет собой интегральный регулируемый стабилизатор, который нашел широкое применение в различных блоках питания.
Описание работы
TL431 datasheet имеет всего три вывода, однако в ее корпусе спрятано десять транзисторов (компаратор). Функции этого устройства и обычного стабилизатора похожи. Однако, благодаря подобному усложнению, микросхема имеет более высокий уровень термостабильности, а также повышенную крутизну характеристики. Главной особенностью такого прибора является способность при помощи внешнего делителя изменять напряжение стабилизации в пределах 2,5-30 В. У некоторых моделей нижний порог может составлять 1,25 В. Схема компаратора, интегрированного в изделие datasheet TL431, состоит из следующих компонентов:
Стабилизатор тока: назначение, описание, схемы
Современный человек постоянно находится в окружении огромного количества электротехнического…
- встроенный источник (весьма стабильный) опорного напряжения 2,5 В, который подключается к инверсному входу компаратора;
- один вход прямого уровня;
- на выходе компаратора транзистор, эмиттер и коллектор которого объединены с контактами питания;
- диод для защиты от переполюсовки.
Транзистор имеет максимальный ток нагрузки 100 мА, а максимальное напряжение — 36 В. Для того чтобы сработал встроенный компаратор (соответственно, открылся транзистор на выходе микросхемы), необходимо на его вход подать напряжение выше опорного. На входе микросхемы включен делитель напряжения, состоящий из двух резисторов, он делит величину напряжения пополам. Это значит, что компаратор откроется при поступлении на вход схемы 5 В, на выходе делителя же получаем 2,5 В. Если увеличивать сопротивление резистора, то необходимо также увеличивать и напряжение питания. Получается, что данная микросхема может работать в качестве стабилитрона в пределах 2,5-36 В.
Стабилизатор напряжения: схема, устройство и принцип…
Для того чтобы скачки в сети были минимальными, используются стабилизаторы разного типа. Они…
Назначение и сфера применения
Не существует ни одного компьютерного блока питания, в котором бы не было микросхемы TL431 datasheet. Также ее можно встретить практически во всех импульсных маломощных источниках питания, например, в зарядках для мобильных телефонов.
Эти микросхемы можно использовать не только по прямому назначению (стабилитрон для блоков питания), но и создавать на их базе различные световые индикаторы и звуковые сигнализаторы. С помощью таких приборов отслеживают множество различных параметров (но основным все-таки является напряжение). Существует множество схем на базе TL431 datasheet, благодаря которым можно собрать устройства, контролирующие уровень жидкости в емкости, влажность и температуру, давление газа или жидкости, освещенность. Перечисленные варианты — не единственно возможные, применение данной микросхемы на самом деле весьма широко, все зависит от желания конструктора.
Очень часто начинающие радиолюбители интересуются, чем можно заменить TL431. Аналог, конечно, существует. Так, можно использовать импортные изделия КА431 и отечественные устройства КР142ЕН19А, К1156ЕР5х.
Подведем итоги
Интегральная микросхема компании «TEXAS INSTRUMENTS» весьма надежна, имеет широкий рабочий диапазон, проста в эксплуатации, а самое главное, имеет доступную цену.
Благодаря своим характеристикам, она выпускается более сорока лет и до сих пор остается востребованной.
