Описание
Стабилитроны кремниевые, диффузионно-сплавные, средней и большой мощности. Предназначены для стабилизации номинального напряжения 5, 6…100 В в диапазоне токов стабилизации 5 мА…1,4 А. Выпускаются в металлостеклянном корпусе с жесткими выводами. Тип стабилитрона приводится на корпусе. Корпус стабилитрона в рабочем режиме служит отрицательным электродом (катодом). Масса стабилитрона с комплектующими деталями не более 6 г.
Стабилитрон должен крепиться к теплоотводящему радиатору, обеспечивающему сохранение температуры корпуса при работе не выше +130 °С Рекомендуется применение алюминиевого радиатора черного цвета толщиной 3…4 мм, площадью не менее 100 см2. При креплении стабилитрона к радиатору крутящий момент, воздействующий на вывод катода, не должен превышать 1,17 Н·м. Запрещается прилагать к анодному выводу растягивающую силу более 14,7 Н и изгибающее усилие, превышающее 7,35 Н·м в месте просечки.
Пайка анодного вывода допускается не ближе 5 мм от корпуса; время пайки не более 3 с при температуре жала паяльника не выше +280 °С.
Допускается последовательное соединение любого числа стабилитронов. Параллельное включение стабилитронов разрешается при условии, что суммарная рассеиваемая на всех стабилитронах мощность не превышает допустимую для одного стабилитрона.
| Обозначение | Значение для: | Ед. изм. | |||||||
| Д815А | Д815Б | Д815В | Д815Г | Д815Д | Д815Е | Д815Ж | |||
| Аналог | — | — | — | — | — | — | — | — | |
| Uст | мин. | 5 | 6.1 | 7.4 | 9 | 10.8 | 13.3 | 16.2 | В |
| ном. | — | — | — | — | — | ||||
| макс. | 7.5 | 9.1 | 11 | 13.3 | 16.4 | 19.8 | |||
| при Iст | 1000 | 1000 | 500 | 500 | 500 | 500 | мА | ||
| αUст | 0.045 | 0.05 | 0.07 | 0.08 | 0.09 | 0.1 | 0.11 | %/°C | |
| δUст | 4 | 4 | 4 | 4 | 4 | 4 | 4 | % | |
| Uпр (при Iпр, мА) | 1. 5 (500) | 1.5 (500) | 1.5 (500) | 1.5 (500) | 1.5 (500) | 1.5 (500) | 1.5 (500) | В | |
| rст (при Iст, мА) | 0.6 (1 А) | 0.8 (1 А) | 1 (1 А) | 1.8 (500) | 2 (500) | 2.5 (500) | 3 (500) | Ом | |
| Iст | мин. | 50 | 50 | 50 | 25 | 25 | 25 | мА | |
| макс. | 1400 | 1150 | 800 | 650 | 550 | 450 | |||
| Pпp | 8 | 8 | 8 | 8 | 8 | 8 | 8 | Вт | |
| T | -60…+125 | -60…+125 | -60…+125 | -60…+125 | -60…+125 | -60…+125 | -60…+125 | °C | |
«>
«>—
«>25
- Uст — Напряжение стабилизации.
- αUст — Температурный коэффициент напряжения стабилизации.
- δUст — Временная нестабильность напряжения стабилизации.
- Uпр — Постоянное прямое напряжение.
- Iпр — Постоянный прямой ток.
- rст — Дифференциальное сопротивление стабилитрона.
- Iст — Ток стабилизации.
- Pпp — Прямая рассеиваемая мощность.
- T — Температура окружающей среды.
Зависимость максимальной рассеиваемой мощности от температуры | Зависимость максимального тока стабилизации от температуры |
Зависимость максимального тока стабилизации от температуры | Зависимость максимального тока стабилизации от температуры |
| Зависимость дифференциального сопротивления от тока стабилизации | |
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
стабилитрон Д815
отдел генераторных ламп:
+375-17 273-87-99
отдел силовых приборов:
+375-17 273-27-99
отдел общей комплектации:
+375-17 273-68-57
Предназначены для стабилизации напряжения.

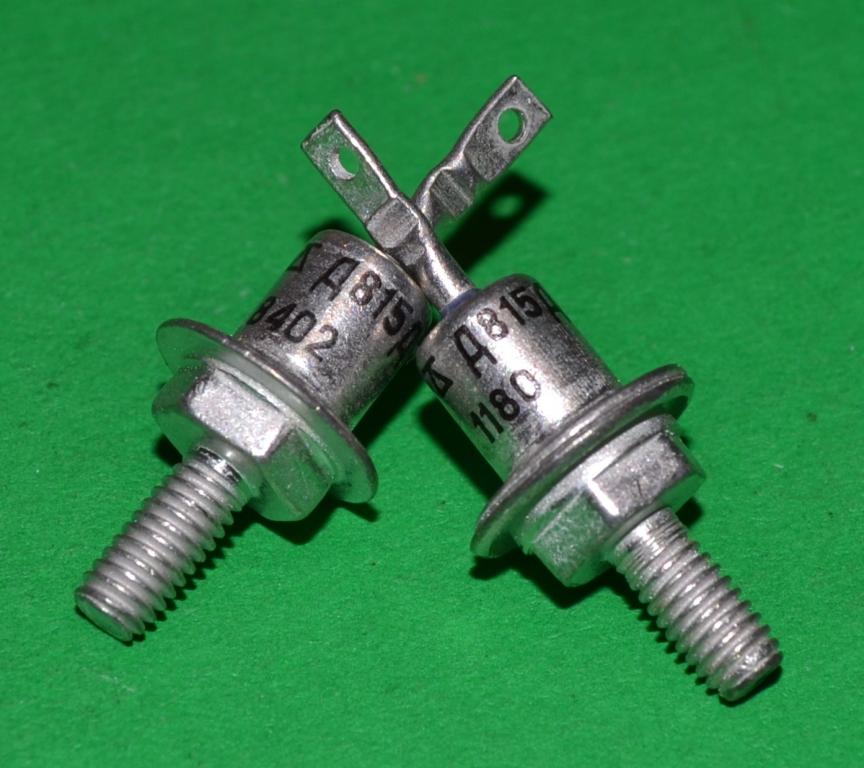

Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип стабилитрона приводится на корпусе.
Корпус стабилитрона в рабочем режиме служит отрицательным электродом (катодом).
Масса стабилитрона с комплектующими деталями не более 6 г.
Основные технические параметры стабилитрона Д815А:
• Разброс напряжения стабилизации: 5… 6,2 В при Iст 1 А;
• Температурный коэффициент напряжения стабилизации: 0,045 %/°С;
• Временная нестабильность напряжения стабилизации: ± 4 %;
• Постоянное прямое напряжение: 1,5 В при Iпр 500 мА;
• Дифференциальное сопротивление стабилитрона : 0,6 Ом;
• Минимально допустимый ток стабилизации: 50 мА;
• Максимально допустимый ток стабилизации: 1,4 А;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 8 Вт;
• Рабочий интервал температуры окружающей среды: -60.
.. +125 °С
Основные технические параметры стабилитрона Д815Б:
• Разброс напряжения стабилизации: 6,1… 7,5 В при Iст 1 А;
• Температурный коэффициент напряжения стабилизации: 0,05 %/°С;
• Дифференциальное сопротивление стабилитрона : 0,8 Ом;
• Минимально допустимый ток стабилизации: 50 мА;
• Максимально допустимый ток стабилизации: 1,15 А;
Основные технические параметры стабилитрона Д815В:
• Разброс напряжения стабилизации: 7,4… 9.1 В при Iст 1 А;
• Температурный коэффициент напряжения стабилизации: 0,07 %/°С;
• Дифференциальное сопротивление стабилитрона : 1 Ом;
• Минимально допустимый ток стабилизации: 50 мА;
• Максимально допустимый ток стабилизации: 950 мА;
Основные технические параметры стабилитрона Д815Г:
• Разброс напряжения стабилизации: 9… 11 В при Iст 500 мА;
• Температурный коэффициент напряжения стабилизации: 0,08 %/°С;
• Дифференциальное сопротивление стабилитрона : 1,8 Ом;
• Минимально допустимый ток стабилизации: 25 мА;
• Максимально допустимый ток стабилизации: 800 мА;
Основные технические параметры стабилитрона Д815Д:
• Разброс напряжения стабилизации: 10,8.
.. 13,3 В при Iст 500 мА;
• Температурный коэффициент напряжения стабилизации: 0,09 %/°С;
• Дифференциальное сопротивление стабилитрона : 2 Ом;
• Минимально допустимый ток стабилизации: 25 мА;
• Максимально допустимый ток стабилизации: 650 мА;
Основные технические параметры стабилитрона Д815Е:
• Разброс напряжения стабилизации: 13,3… 16,4 В при Iст 500 мА;
• Температурный коэффициент напряжения стабилизации: 0,1 %/°С;
• Дифференциальное сопротивление стабилитрона : 2,5 Ом;
• Минимально допустимый ток стабилизации: 25 мА;
• Максимально допустимый ток стабилизации: 550 мА;
Основные технические параметры стабилитрона Д815Ж:
• Разброс напряжения стабилизации: 16,2… 19,8 В при Iст 500 мА;
• Температурный коэффициент напряжения стабилизации: 0,11 %/°С;
• Дифференциальное сопротивление стабилитрона : 3 Ом;
• Минимально допустимый ток стабилизации: 25 мА;
• Максимально допустимый ток стабилизации: 450 мА;
