Онлайн калькулятор цветовой маркировки индуктивности позволяет вычислить значение индуктивности катушки. Выбираем кол-во цветовых полосок на индуктивности далее выбираем цвет полос и получаем результат вычисления.
3 полосы
4 полосы
5 полос (Military standart)
| Номер полосы | |||
|---|---|---|---|
| Первая | Вторая | Третья | |
| черныйкоричневыйкрасныйоранжевый желтыйзеленыйголубойфиолетовый серый | черныйкоричневыйкрасныйоранжевый желтыйзеленыйголубойфиолетовый серый | черныйкоричневыйкрасныйоранжевый желтыйзолотистыйсеребристый |
РЕЗУЛЬТАТ:
Номинал и допуск:
Колебательный контур — электрическая цепь, в которой могут возникнуть колебания с определенной частотой, частота контура зависит от параметрами цепи. Простейший колебательный контур…
20 Апр 2021
- 4034
- 0
Онлайн калькулятор цветовой маркировки индуктивности позволяет вычислить значение индуктивности катушки.
22 Сен 2020
- 10072
- 0
Резисторы небольших размеров не позволяют на их корпусе номинал, поэтому применяют цветовую маркировку. Вместо номинала на них наносят цветовые полосы, каждая полоса что то значит….
25 Июл 2019
- 6873
- 0
Если вы нашли ошибку в статье, или на сайте.
Можете сообщить об этом воспользовавшись формой.
Ваше имя
Ваше почта
Сообщение
Сообщение
Администрация сайта свяжется с Вами в ближайшее время.
Скачать
Калькулятор цветового кода резистора — Datasheets.com
Резистор — это электрический компонент, регулирующий протекание тока в цепи. Чтобы предотвратить повреждение чувствительных компонентов из-за перегрузки по напряжению, последовательно с этим компонентом можно использовать резистор, создающий падение напряжения и защищающий компонент от повреждений. Инженеры-схемотехники могут использовать резисторы для управления как напряжением, так и силой тока в определенной точке цепи.
Многие резисторы имеют цветные полосы, обозначающие различные значения сопротивления и допуски. Этот калькулятор цветового кода резистора предназначен для идентификации и расчета значений ваших резисторов.
Резисторы окрашены в виде трех-шести полос, обозначающих сопротивление, допуск и иногда температурный коэффициент сопротивления. Полосы читаются слева направо, при этом полоса допуска часто печатается с более широким промежутком по сравнению с другими полосами, чтобы различать направление чтения. Золотые или серебряные полосы всегда располагаются в крайнем правом конце, поскольку они используются только для множителей и допусков.
В трехполосных резисторах первые две полосы представляют первые две значащие цифры значения сопротивления в Омах. Третья полоса – множитель. Хотя четвертая полоса, допуск, недоступна, допуск всегда составляет ±20%.
Для 4-полосных резисторов первые две полосы представляют первые две значащие цифры сопротивления. Третья полоса — это множитель, а четвертая — допуск.
Для 5-диапазонных резисторов первые три полосы представляют первые три значащие цифры сопротивления, за которыми следует полоса множителя, за которой следует полоса допуска.
Наконец, для 6-диапазонных резисторов первые три полосы представляют собой три цифры сопротивления, за которыми следует полоса множителя, а затем полоса допуска. Последняя полоса представляет собой температурный коэффициент сопротивления (TCR), который представляет собой изменение сопротивления на единицу сопротивления при изменении температуры на 1 градус C. TCR измеряется в единицах ppm/°C.
| Цвет | полосы 1, 2, 3 | . | ± 250 | |
|---|---|---|---|---|
| Браун | 1 | x 10 Ом | ± 1% | ± 100 |
| RED | 2 | |||
| 2 | ||||
| 2 | ||||
| 2 | ||||
| 2 | ||||
| 2 | ||||
| 2 | Orange | 3 | x 1,000 Ω | ±0.05% | ±15 |
| Yellow | 4 | x 10,000 Ω | ±0. 02% | ±25 |
| Green | 5 | x 100,000 Ω | ±0.5% | ±20 |
| Blue | 6 | x 1M Ω | ±0.25% | ±10 |
| Violet | 7 | x 10M Ω | ±0,1% | ±5 |
| Gray | 8 | x 100M Ω | ±0.01% | ±1 |
| White | 9 | x 1B Ω | ||
| Gold | 0.1 Ω | ±5% | ||
| Silver | 0.01 Ω | ±10% | ||
| Pink | 0.001 Ω |
Examples of Measuring Resistor Color Bands Manually
В приведенном выше примере 6-полосного резистора с коричневой первой полосой, черной второй полосой, красной третьей полосой, синей четвертой полосой (множитель), золотой пятой полосой (допуск) и зеленой шестой полосой (температурный коэффициент) сопротивление рассчитывается с использованием следующих значений:
- Первая полоса, коричневая = первая цифра «1»
- Вторая полоса, черная = вторая цифра «0»
- Третья полоса, красная = третья цифра «2»
- Четвертая полоса, синяя = множитель со степенью 1 миллион
- Пятая полоса, золотая = допуск ±0,5 %
- Шестая полоса, зеленая = ±20
Номинал резистора = 102 000 000 Ом ±0,5 % при ±20 ppm/°C
9 Калькулятор сопротивления из цвета Вам нужно знать цветовую маркировку
резисторов , чтобы рассчитать ее значение? Здесь мы покажем вам, что это такое, как рассчитать номинал резистора и онлайн-калькулятор, с помощью которого вы сможете выбрать цвет каждой полосы и рассчитать его номинал, не производя вычислений.
Мы оставляем вас с calculadora de Resistances de Tres o Cuatro Bandas en la que simplemente tienes que ir seleccionando el color de cada banda y automáticamente te mostrará su valor y su tolerancia. Si Tu Resistance эс-де-3 Bandas, Simplemente нет pongas ningún цвет en el último селектор.
Разделы статей
- Цветовая маркировка резисторов
- Как рассчитать номинал резистора
- Часто задаваемые вопросы
- Онлайн-калькулятор сопротивления
- Ejercicios para calcular el valor de una Resistance

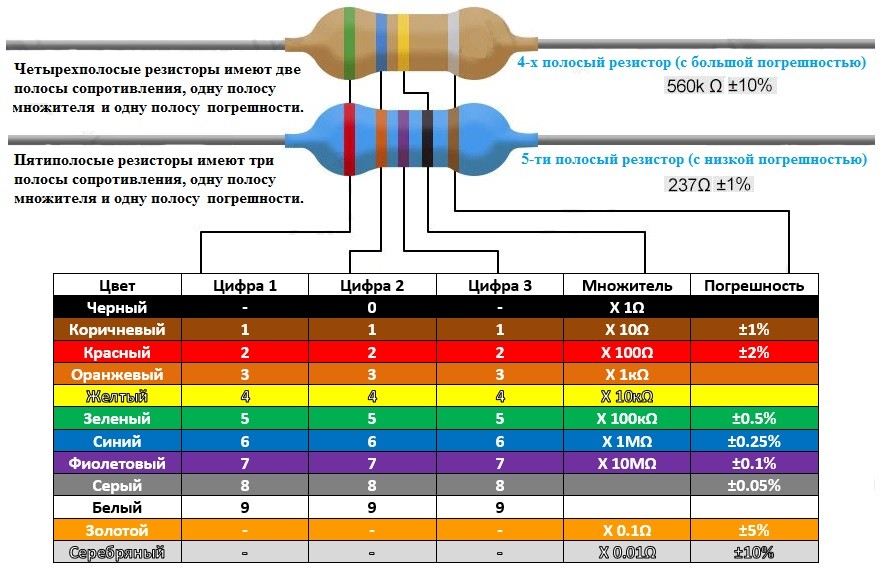

Цветовой код резисторов
Для рассчитать номинал резистора
| 4-полосный резистор | 5-полосный резистор | 6-полосный резистор | |
|---|---|---|---|
| 1-я полоса | 1-я значащая цифра | 1-я значащая цифра | 1-я значащая цифра |
| 2-я полоса | 2-я значащая цифра | 2-я значащая цифра | 2-я значащая цифра |
| 3-я полоса | множитель | 3-я значащая цифра | 3-я значащая цифра |
| 4-я полоса | допуск | множитель | множитель |
| 5-я полоса | — | допуск | допуск |
| 6-й диапазон | — | — | Температурный коэффициент |
Теперь, когда вы знаете, для чего используется каждая полоса, давайте взглянем на цветовую маркировку резисторов .
| Цвет | 1-й диапазон | 2-й диапазон | 3-й диапазон | Множитель | Допуск | Коэф. темп. |
|---|---|---|---|---|---|---|
| Черный | 0 | 0 | 0 | 1 Ом | — | — |
| Коричневый | 1 | 1 | 1 | 10 Ом | ±1% | 100 частей на миллион/ºC |
| Красный | 2 | 2 | 2 | 100 Ом | ±2% | 50 частей на миллион/ºC |
| Оранжевый | 3 | 3 | 3 | 1000 Ом | — | 15 частей на миллион/ºC |
| Желтый | 4 | 4 | 4 | 10000 Ом | — | 25 частей на миллион/ºC |
| Зеленый | 5 | 5 | 5 | 10000 Ом | ±0,5% | — |
| Синий | 6 | 6 | 6 | 1000000 Ом | ±0,25% | 10 частей на миллион/ºC |
| Фиолетовый | 7 | 7 | 7 | 10000000 Ом | ±0,10% | 5 частей на миллион/ºC |
| Серый | 8 | 8 | 8 | 100000000 Ом | ±0,05% | — |
| Белый | 9 | 9 | 9 | 1000000000 Ом | — | — |
| Золото | — | — | — | 0,1 Ом | ±5% | — |
| Серебро | — | — | — | 0,01 Ом | ±10% | — |
Если вы хотите узнать немного больше о том, что означает каждая из полос, давайте рассмотрим каждую из них более подробно ниже:
Значащие цифры Каждый цвет представляет число, если оно находится в первой и второй полосе в случае 4-полосных резисторов.
Если резистор представляет собой 5- или 6-полосный резистор, первые три полосы являются значащими цифрами.
Множитель можно найти в:
- Третий диапазон, если это 4-полосный резистор.
- На четвертом диапазоне, если у нас есть резистор с 5 или 6 диапазонами
Если посмотреть, количество нулей каждого цвета равно числу, которое мы видели в столбцах значащих цифр
Допуск в сопротивлении дает нам погрешность, которая может быть выше или ниже общего значения. сопротивления.
Значение допуска находится в четвертой или пятой полосе, и его значение также определяется в соответствии с цветовым кодом резистора.
Например, если у нас есть резистор 5 кОм с допуском ±5%, это означает, что его фактическое значение может варьироваться от 4750 до 5250 Ом.
Логически, чем меньше допуск, тем больше вероятность того, что значение сопротивления будет таким, каким оно должно быть теоретически.
Как рассчитать сопротивление резистора
Для расчета сопротивления резистора в омах нам просто нужно выполнить следующие шаги:
- Определите значащие числа и сгруппируйте их по порядку.
- Умножить значащие числа на значение множителя
- Добавьте к результату другие параметры, такие как допуск или температурный коэффициент.
Процедура аналогична для любого сопротивления с 4, 5 или 6 диапазонами.
Например, если у нас есть четырехдиапазонный резистор зеленого, синего, красного и золотого цветов, давайте рассчитаем его сопротивление в омах:0029
Следовательно:
56 x 100 = 5600 Ом при ±5 % = 5,6 кОм ±5 %
Вот коллекция решенных упражнений для практики с разными значениями.
Упражнения с отягощениями, 4 полосы
Рассчитайте номинал следующих четырехдиапазонных резисторов на основе следующих цветов:
- Зеленый, синий, красный, золотой: 5,6 кОм и ±5%
- Красный, желтый, оранжевый, золотой: 24 кОм и ±5%
- Синий, серый, желтый, серебристый: 680 кОм и ±10 %
5-полосные упражнения на сопротивление
Узнайте, сколько стоят следующие пятидиапазонные резисторы в омах:
- Красный, желтый, оранжевый, черный, коричневый: 243 Ом и ± 1%
Примеры шестиполосных резисторов
Найдите номинал следующих шестиполосных резисторов, включая их допуск и температурный коэффициент:
- Красный, красный, коричневый, коричневый, коричневый, коричневый. красный: 2,21 кОм, ±1% и 50 частей на миллион/°C.
- Белый, черный, белый, белый, коричневый, красный, красный: 9,09 кОм, ±2% и 50 частей на миллион/°C
Часто задаваемые вопросы
Здесь мы ответим на некоторые из наиболее распространенных вопросов, которые возникают, когда речь идет о следующих вопросах рассчитать значение или работать с цветовой кодировкой резисторов :
Сопротивление имеет только 3 полосы
Если вы встретите резистор с 3 полосами, вы можете рассчитать его значение, как если бы это был 4-полосный резистор (цифра, цифра и множитель).
За допуск поставим 20%.
Какая полоса первая в сопротивлении?
Существует несколько правил определения первой полосы сопротивления:
- Некоторые резисторы имеют группы из нескольких сближенных полос и затем еще одна или две отдельные. Поместите группу полос слева от вас и рассчитайте значение сопротивления слева направо.
- Резисторы, которые имеют допуск 5% (золото) или 10% (серебро), это очень просто, так как в этих случаях мы уже знаем, что эта полоса будет последней . Поэтому положите золотую или серебряную полосу справа и рассчитайте значение сопротивления слева направо.
- Как упоминалось в предыдущем пункте, первая полоса никогда не может быть серебряной или золотой. Необычно также найти черную первую полосу. Для
Что произойдет, если я вычислю значение сопротивления в обратном порядке?
Если вы не смогли увидеть, какой диапазон резистора является первым, и вы рассчитали значение резистора, e результат, который вы, вероятно, получите , не отображается в таблице обычных номиналов резисторов .
Да рассчитанное вами сопротивление не имеет стандартного значения Если вы сделали это неправильно, скорее всего, вы сделали это неправильно.
Вы также можете использовать мультиметр для получения значения резистора, чтобы проверить правильность сделанного вами расчета или нет.
Калькулятор сопротивления онлайн
Наш калькулятор сопротивления позволяет рассчитать значение в омах четырехполосных резисторов, т. е. наиболее распространенных в школе или даже в университете.
Вы должны просто выбрать цвет каждой полосы слева направо и вы автоматически получите значение сопротивления в омах, включая допуск.
Сомневаетесь, как рассчитать номинал резистора по цветовой кодировке ? Оставьте нам комментарий, и мы поможем вам!
