Калькулятор цветовых кодов резисторов

Цветовые коды на основе номиналов резисторов

Этот калькулятор цветового кода резистора преобразует значение резистора в цветовой код резистора и поддерживает резисторы с 3, 4 и 5 диапазонами. Если вы увлекаетесь электроникой и не можете вспомнить цветовую маркировку резисторов, то этот калькулятор для вас. Он выполнит простую проверку, соответствует ли расчетное сопротивление, которое вам нужно для вашей схемы, одному из стандартных значений сопротивления в диапазонах E3–E192, и покажет, как выглядит резистор с этим значением.

Пример: Рассчитайте цветовой код резистора ±20% 2,7 кОм.

Сопротивление

R ом (Ом) килоом (кОм) мегом (МОм)

Допустимое отклонение и количество цветовых полос

E6: ±20% — 3 полосыE12: ±5sE2 — 4 % — 4 полосы E48: ±2 % — 5 полос E96: ±1 % — 5 полос E192: ±0,5 % — 5 полос E192: ±0,25 % — 5 полос E192: ±0,1 % — 5 полос E192: ±0,05 % — 5 диапазонов

Доля

Стандартное значение {0}

Нестандартное значение {0}
Стандарт в других сериях

Ближайший меньший стандартный резистор в {0}

Ближайший более высокий стандартный резистор в {0}

Значения резистора из цветовых кодов

Количество полос:

3 4 5

1 -й Digit

2nd digit

Multiplier

Допуск, ±

Резистор представляет собой пассивный электрический компонент, который создает электрическое сопротивление в электронных схемах. Резисторы можно найти практически во всех электрических цепях. Они используются для различных целей, например, для ограничения электрического тока, в качестве делителей напряжения, для подачи смещения на активные элементы цепи, для согласования линий передачи, в резисторно-конденсаторных цепях в качестве времязадающей составляющей… Список можно продолжать до бесконечности.

Прецизионная десятичная коробка резисторов

Электрическое сопротивление резистора или электрического проводника является мерой сопротивления потоку электрического тока. Единицей сопротивления в системе СИ является ом. Любой материал обладает некоторым сопротивлением, кроме сверхпроводников, сопротивление которых равно нулю. Более подробная информация о сопротивлении, удельном сопротивлении и проводимости.

Допуск резистора

Конечно, можно сделать резистор с очень точным сопротивлением, однако это будет безумно дорого. Кроме того, прецизионные резисторы используются относительно редко. Для измерений используются очень дорогие резисторы. Здесь речь пойдет о недорогих резисторах, применяемых в электрических цепях, не требующих высокой точности. Во многих случаях достаточно точности ±20%. Для резистора на 1 кОм это означает, что допустим любой резистор со значением в диапазоне от 800 до 1200 Ом. Для некоторых критических компонентов допуск может быть указан как ±1% или даже ±0,05%. В то же время 20-процентные резисторы сегодня трудно найти — они были распространены в начале эры транзисторного радио. Резисторы 5% и 1% сегодня очень распространены. Раньше они были относительно дорогими, но не сейчас.

Сравнение резисторов SMD 0,1 Вт в корпусах 1608 (1,6 × 0,8 мм) с керамическим резистором 10 Вт 1 Ом

Рассеиваемая мощность

Когда электрический ток проходит через резистор, он нагревается, и тепловая энергия, которую он рассеивает. Эта энергия должна рассеиваться резистором без чрезмерного повышения его температуры. И не только его температуру, но и температуру компонентов, окружающих этот резистор. Мощность, потребляемая резистором, рассчитывается как

, где В в вольтах — это напряжение на резисторе сопротивлением R в омах, а I — ток в амперах, протекающий через него. Мощность, которую резистор может безопасно рассеивать в течение неопределенного периода времени без ухудшения своих характеристик, называется номинальной мощностью резистора или номинальной мощностью резистора . Как правило, чем больше размер резистора, тем большую мощность он может рассеивать. Выпускаются резисторы различной мощности, чаще всего от 0,01 Вт до сотен Вт. Углеродные резисторы обычно производятся с номинальной мощностью от 0,125 до 2 Вт.

Резисторы 1/8 Вт, 1/4 Вт, 1/2 Вт и 1 Вт с цветовой маркировкой в ​​блоке питания компьютера

Предпочтительные значения

сделать ограниченное количество компонентов, особенно учитывая, что любой изготовленный резистор подлежит определенному допуску. Стоимость более прецизионных резисторов намного выше, чем у их менее точных аналогов. Общая логика требует выбора логарифмической шкалы значений, чтобы все значения были равномерно распределены по логарифмической шкале и соответствовали допуску диапазона. Например, при допуске ±10% декаду (интервал от 1 до 10, от 10 до 100 и т. д.) имеет смысл охватить в 12 шагов: 1,0, 1,2, 1,5, 1,8, 2,2, 2,7, 3,3. , 3,9, 4,7, 5,6, 6,8, 8,2, затем 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82. Эти значения называются предпочтительными значениями и стандартизированы как E серии предпочтительных номера, которые используются не только для резисторов, но и для конденсаторов, катушек индуктивности и стабилитронов. Каждая серия E (E3, E6, E12, E24, E48, E96 и E192) подразделяет декаду на 3, 6, 12, 24, 48, 96 и 192 шага. Обратите внимание, что серия E3 устарела и больше почти не используется.

Перечень значений серии E

Современный керамический резистор 10 Вт 8,6 Ом (вверху) и резистор ВЗР 2 Вт 3,3 кОм производства СССР в 1969 г.

Е6 значения (допуск 20%):

1,0; 1,5; 2,2; 3,3; 4,7; 6,8.

E12 значения (допуск 10%):

1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.

E24 значения (допуск 5 %):

1,0; 1,1; 1,2; 1,3; 1,5; 1,6; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1.

E48 значения (допуск 2%):

1,00; 1,05; 1,10; 1,15; 1,21; 1,27; 1,33; 1,40; 1,47; 1,54; 1,62; 1,69; 1,78; 1,87; 1,96; 2,05; 2,15; 2,26; 2,37; 2,49; 2,61; 2,74; 2,87; 3,01; 3,16; 3,32; 3,48; 3,65; 3,83; 4,02; 4,22; 4,42; 4,64; 4,87; 5,11; 5,36; 5,62; 5,90; 6,19; 6,49; 6,81; 7,15; 7,50; 7,87; 8,25; 8,66; 9,09; 9,53.

E96 значения (допуск 1 %):

1,00; 1,02; 1,05; 1,07; 1,10; 1,13; 1,15; 1,18; 1,21; 1,24; 1,27; 1,30; 1,33; 1,37; 1,40; 1,43; 1,47; 1,50; 1,54; 1,58; 1,62; 1,65; 1,69; 1,74; 1,78; 1,82; 1,87; 1,91; 1,96; 2,00; 2,05; 2,10; 2,15; 2,21; 2,26; 2,32; 2,37; 2,43; 2,49; 2,55; 2,61; 2,67; 2,74; 2,80; 2,87; 2,94; 3,01; 3,09; 3,16; 3,24; 3,32; 3,40; 3,48; 3,57; 3,65; 3,74; 3,83; 3,92; 4,02; 4,12; 4,22; 4,32; 4,42; 4,53; 4,64; 4,75; 4,87; 4,99; 5,11; 5,23; 5,36; 5,49; 5,62; 5,76; 5,90; 6,04; 6,19; 6,34; 6,49; 6,65; 6,81; 6,98; 7,15; 7,32; 7,50; 7,68; 7,87; 8,06; 8,25; 8,45; 8,66; 8,87; 9,09; 9,31; 9,53; 9,76.

Значения E192 (допуск 0,5 % и меньше):

1,00; 1,01; 1,02; 1,04; 1,05; 1,06; 1,07; 1,09; 1,10; 1,11; 1,13; 1,14; 1,15; 1,17; 1,18; 1,20; 1,21; 1,23; 1,24; 1,26; 1,27; 1,29; 1,30; 1,32; 1,33; 1,35; 1,37; 1,38; 1,40; 1,42; 1,43; 1,45; 1,47; 1,49; 1,50; 1,52; 1,54; 1,56; 1,58; 1,60; 1,62; 1,64; 1,65; 1,67; 1,69; 1,72; 1,74; 1,76; 1,78; 1,80; 1,82; 1,84; 1,87; 1,89; 1,91; 1,93; 1,96; 1,98; 2,00; 2,03; 2,05; 2,08; 2,10; 2,13; 2,15; 2,18; 2,21; 2,23; 2,26; 2,29; 2,32; 2,34; 2,37; 2,40; 2,43; 2,46; 2,49; 2,52; 2,55; 2,58; 2,61; 2,64; 2,67; 2,71; 2,74; 2,77; 2,80; 2,84; 2,87; 2,91; 2,94; 2,98; 3,01; 3,05; 3,09; 3,12; 3,16; 3,20; 3,24; 3,28; 3,32; 3,36; 3,40; 3,44; 3,48; 3,52; 3,57; 3,61; 3,65; 3,70; 3,74; 3,79; 3,83; 3,88; 3,92; 3,97; 4,02; 4,07; 4,12; 4,17; 4,22; 4,27; 4,32; 4,37; 4,42; 4,48; 4,53; 4,59; 4,64; 4,70; 4,75; 4,81; 4,87; 4,93; 4,99; 5,05; 5,11; 5,17; 5,23; 5,30; 5,36; 5,42; 5,49; 5,56; 5,62; 5,69; 5,76; 5,83; 5,90; 5,97; 6,04; 6,12; 6,19; 6,26; 6,34; 6,42; 6,49; 6,57; 6,65; 6,73; 6,81; 6,90; 6,98; 7,06; 7,15; 7,23; 7,32; 7,41; 7,50; 7,59; 7,68; 7,77; 7,87; 7,96; 8,06; 8,16; 8,25; 8,35; 8,45; 8,56; 8,66; 8,76; 8,87; 8,98; 9,09; 9,20; 9,31; 9,42; 9,53; 9,65; 9,76; 9,88.

Цветовая маркировка резистора

Маркировка резистора

Большие резисторы, как показано на рисунке, обычно маркируются цифрами и буквами, и их легко прочитать. Однако значение не может быть легко напечатано даже с использованием современных технологий печати на небольших резисторах (и других электронных компонентах), особенно если они имеют цилиндрическую форму. Поэтому в течение последних 100 лет для маркировки компонентов использовались цветные полосы. Электронный цветовой код для этой цели был введен в начале 19 века.20. Цветовые коды используются не только для резисторов, но и для конденсаторов, диодов, катушек индуктивности и других электронных компонентов.

Цветовой код резистора

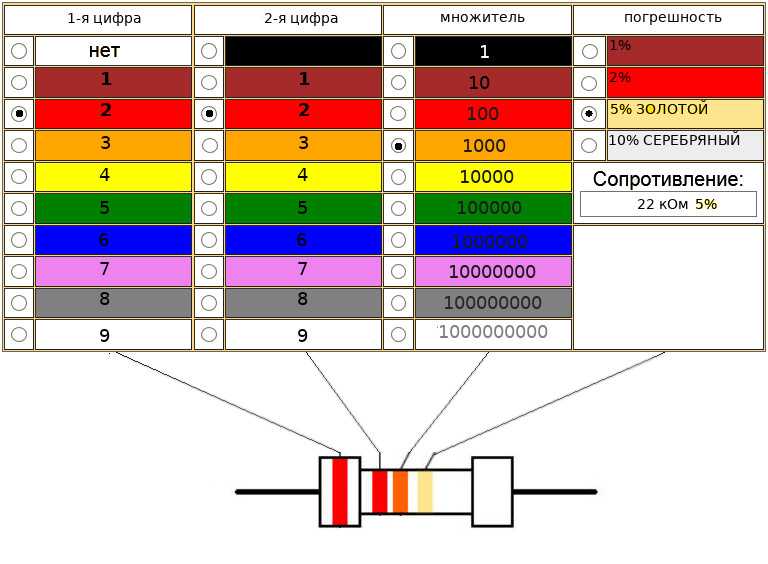

Для резисторов используется до шести цветовых полос. Наиболее распространенным является четырехполосный цветовой код, в котором первая и вторая полосы представляют собой первую и вторую значащие цифры значения сопротивления, третья полоса представляет собой десятичный множитель, а четвертая полоса указывает допуск. Между третьей и четвертой полосами имеется небольшой, иногда плохо различимый промежуток, помогающий различить левую и правую части симметричного компонента. 20% резисторы обычно маркируются только тремя полосами — у них нет полосы допуска. Их полосы означают цифру, цифру, множитель.

Для прецизионных резисторов 2 % или более используются пять или более полос, и первые три полосы представляют значение сопротивления. Последняя полоса в 6-полосной маркировке представляет собой температурный коэффициент в ppm/K (частей на миллион на кельвин). На рисунке выше показан принцип цветовой маркировки.

Полосы читаются слева направо. Обычно они сгруппированы ближе к левому концу. Если между последней цветовой полосой и другими полосами есть видимый зазор, то он показывает правую сторону резистора. Кроме того, серебряные или золотые полосы (если они есть) всегда находятся с правой стороны. Когда вы определили значение по цветным полосам, сравните его с предпочтительными таблицами значений. Если его нет, то попробуйте прочитать с другого конца. Обратите внимание , что в данном калькуляторе цветовая маркировка выполнена в соответствии с международным стандартом IEC 60062:2016 .

Нажмите или коснитесь ссылок, чтобы просмотреть примеры цветовой маркировки:

10 кОм ±20%, 12 Ом ±20%, 15 МОм ±1%, 18 МОм ±2%, 22 кОм ±10%, 27 Ом ±5 %, 33 кОм ±5%, 39 МОм ±0,5%, 0,47 Ом ±0,25%, 0,56 Ом ±0,1%, 68 Ом ±0,05%, 0,82 Ом ±20%

Цифровая маркировка

Цифровые значения напечатаны на поверхности монтажные резисторы (SMT — технология поверхностного монтажа или SMD — устройство поверхностного монтажа) больших размеров и на более крупных резисторах с осевым выводом. Поскольку место для маркировки очень мало, иногда бывает непросто прочитать и понять номинал резистора. Маркировка в основном используется для обслуживания, потому что во время производства резисторы подаются в машины для поверхностного монтажа лентами с соответствующей маркировкой. Многие, особенно небольшие SMD-резисторы, вообще не маркируются, и после того, как они сняты с ленты, единственным способом найти их сопротивление является измерение.

39 × 10⁰ = 39 Ом 0,1 Вт SMD резисторы в упаковках по 1608 (1,6 × 0,8 мм)

Для маркировки используется несколько систем: три или четыре цифры, две цифры с буквой, три цифры с буквой, код РКМ , и другие системы. Если вы видите только три цифры, они представляют собой значащие цифры, а третья — множитель. Например, 103 на резисторе SMD соответствует 10 × 10³ = 10 кОм.

Четырехзначная система используется для резисторов с высоким допуском, например, для E96 или E192 последовательных резистора. Например, 2743 = 274 × 10³ = 274 кОм.

Для резисторов меньшего размера можно использовать другую систему. Например, для серии E96 используются две цифры плюс одна буква. Эта система может сохранить один символ по сравнению с четырехзначной системой. Это связано с тем, что E96 содержит менее 100 значений, которые могут быть представлены двумя числами, если они пронумерованы последовательно, то есть 01 — 100, 02 — 102, 03 — 105 и т. д. Буква представляет множитель. Обратите внимание, что производители часто используют собственные системы. Поэтому лучший способ определить сопротивление — это всегда измерение с помощью мультиметра.

В коде РКМ, также называемом «обозначением R», вместо десятичного разделителя ставится буква, обозначающая единицу сопротивления, которая может быть напечатана ненадежно или просто исчезнуть на компонентах или дублирующих документах. Кроме того, этот метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2K7 означает 2,7 кОм, а 1M5 означает 1,5 МОм.

Измерение резистора 3,3 МОм 0,5 Вт с помощью осциллографа-мультиметра

Измерение сопротивления

Сопротивление можно измерить аналоговым (стрелкой) или цифровым омметром или мультиметром с функцией измерения сопротивления. Для измерения сопротивления подключите щупы к выводам резистора и считайте значение. Иногда можно измерить сопротивление, не удаляя резистор из цепи. Однако перед подключением мультиметра к измеряемой цепи необходимо отключить питание цепи и разрядить все конденсаторы.

Мультиметр можно использовать не только для измерения сопротивления резисторов, но и для измерения контактного сопротивления различных коммутационных компонентов, таких как реле или переключатели. Например, вы можете определить, нуждается ли кнопка мыши в замене, измерив ее сопротивление, предпочтительно с помощью аналогового мультиметра или цифрового мультиметра с аналоговым индикатором. Аналоговая гистограмма полезна при выполнении диагностики или регулировке. Гистограмма действует как стрелка в аналоговом измерителе и может показывать колебания сопротивления, когда цифровой дисплей с мигающими цифрами был бы совершенно бесполезен. С таким измерителем можно легко обнаружить множество непостоянных проблем, например, дребезг контактов вибрирующего реле.

В заключение несколько примеров:

Резистор 2,7 кОм ±5%: красный, фиолетовый, красный, золотой

Резистор 100 кОм ±5%: коричневый, черный, желтый, золотой.

Резистор 220 кОм ±5%: красный, красный, желтый, золотой.

Резистор 330 кОм ±5%: оранжевый, оранжевый, желтый, золотой.

Резистор 390 кОм ±5%: оранжевый, белый, желтый, золотой.

Резистор 430 кОм ±5%: желтый, оранжевый, желтый, золотой

Резистор 470 кОм ±5%: желтый, фиолетовый, желтый, золотой

Резистор 510 кОм ±5%: зеленый, коричневый, желтый, золотой

Резистор 560 кОм ±5%: зеленый, синий, желтый, золотой

Резистор 750 кОм ±5%: фиолетовый, зеленый, желтый, золотой

Резистор 910 кОм ±5%: белый, коричневый, желтый, золотой

Эта статья написана Анатолием Золотковым
