Портативный карманный цифровой осциллограф MiniDSO DS211, схема прибора

Добрый день, уважаемые читатели. Сегодня обзор интересного прибора, помощника начинающего радиолюбителя — карманного портативного осциллографа.

Эта 211 модель обновленная DSO Nano DSO201 от компании miniware.
Геарбест давненько уже выслал его мне для обзора, но модель не в наличии на их складе, я долго ждал пока она появится, но вот решил закрыть долг перед магазином.

Мне прибор нужен для возни с звуковыми устройствами и что бы не дергать друга, и брать у него DSO138.
Я его уже использовал в своих обзорах и тут.

Для начала Характеристики MiniDSO DS211:
Количество каналов: 1
Центральный чип: STM32F103VC
Экран: 2.8″ Color TFT LCD 320×240
Вертикальный размах: 20 мВ — 10 В
Горизонтальная развертка: 1 мс- 2 с
Входное соротивление: 1 МОм
Встроенный аккумулятор: lithium-ion 500 мАч
Максимальное входное напряжение: 40 В постоянный/переменный
Максимальная частота: 200 кГц
Максимальная глубина сэмплов: 8K
Максимальная частота дискретизации: 1MSa/s

Интерфейс: mini USB порт
Встроенная память: 8 Мб
Режимы триггера: Auto,Normal,Single,None,Scan
Встроенный генератор сигналов: Синус, пила, треугольник и прямоугольник

Да, да. Один канал и всего 200 кГц. Зато в все в опрятном корпусе и готово к делу.

Коробка с красочной полиграфией:


Отделение под щупы:

Сам прибор отдельно упакован:

Лаконичная комплектная инструкция:

Упакованные щупы:

Внешний вид осциллографа:

Размеры 106х55,5х11 мм. Корпус вроде бы от mp3 плеера, кнопки намекают.
Кто бы мог подумать году в 1987, что осциллограф можно будет положить в карман рубашки.
Масса всего 64 г:

А теперь вспомните модели С1 с ЭЛТ.
На задней крышке:

Сайт производителя и максимальное напряжение.
Под ней находится аккумулятор:


Емкость честная 500 мАч.
Торцы:

Слева: входной и выходной (от встроенного генератора) разъемы MCX и порт микро USB для доступа к встроенной памяти и зарядки аккумулятора. Справа клавиша включения.

Щупы:

Очень короткий земляной провод с крокодильчиком, нужно удлинить. Делителя нет, зато в комплекте куча п
Есть удобный крючок — цепляться к выводам.

Заставка при включении прибора:


Показывает версию прошивки. Ее кстати легко поменять с компьютера. Прошивки
Экран хорошо читаемый, яркость настраивается.
Вот так выглядит рабочий экран 320*240:

В 8 Мб памяти влезает много скринов в формате BMP (они по 40 кБ).
Меню:

Подробно расписано в pdf инструкции, я с ней и разбирался с прибором.
Инструкция на данную модель
Инструкция на русском на модель DS0201
Функционал идентичен много раз рассмотренному тут DS0201.
Схема прибора:

Потестируем прибор (возможности у меня

скромные не электронщик я):
Ретро генератор:


Минимум:

Почти предел 185к:

Заявленные 200к ловит без изменения формы сигнала, не заскринил, отдал в музей генератор))

Теперь в роли генератора выступает смарфон:

Сейчас есть куча софта генерирующего сигнал.
Получаем на выходе на наушники:


Все поют разом:

Проверка встроенного генератора:
4 формы сигнала: Синус, пила, треугольник и прямоугольник.
Частоты: 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000 Гц.



Даже не знаю, что в выводах писать. Прибор конечно игрушка (чего лукавить), ибо всего то 200 кГц, но игрушка качественная и функциональная (и дорогая!). Позволяет автономно посмотреть форму периодических сигналов.

Где найти применение прибору? Обучение в школе, вот хорошо бы пошло. В авто ремонте? Хватит ли частоты. В ремонте бытовой электроники, возбуды не посмотришь. Для обзоров разве что.

Спасибо за внимание! Удачных покупок!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

D602 200 Кгц 2ch Мини Портативный Карманный Ручной Цифровой Осциллограф 3,2 »tft Lcd Сенсорная Панель

D602 200 кГц 2CH мини портативный карманный портативный цифровой осциллограф 3,2 дюймов tft» ЖК-сенсорная панель





Особенности:

1. Большой экран TFT, 3,2 дюймовый ЖК-дисплей, 240*400 пикселей.
2. Пропускная способность 200 кГц, частота дискретизации 1 МГц.
3. двухканальный вход, включить/отключить канал.
4. сенсорная панель.
5. небольшой, но многофункциональный.

6. 12 бит АЦП.
7. 1 кГц квадратный волновой выход
8. Язык: китайский/английский выберите в меню.

Спецификация:
-Пропускная способность: 200 кГц.
-Входное напряжение с X1: + 10 в
-Входное напряжение с X10: + 100 V
-Стиль ввода: AC/DC
-АЦП samplerate: 1 МГц
-Мощность: DC9V
-Выходного сигнала: DC5V 1 кГц.

Посылка включает в себя:

-1 x D602 мини-осциллограф
-1 Пробник осциллографа
-Зарядное устройство-1 шт.

D602 200 кГц 2CH Мини Портативный Карманный ручной цифровой осциллограф 3,2 D602 200 кГц 2CH Мини Портативный Карманный ручной цифровой осциллограф 3,2

D602 200 кГц 2CH Мини Портативный Карманный ручной цифровой осциллограф 3,2 D602 200 кГц 2CH Мини Портативный Карманный ручной цифровой осциллограф 3,2 D602 200 кГц 2CH Мини Портативный Карманный ручной цифровой осциллограф 3,2 D602 200 кГц 2CH Мини Портативный Карманный ручной цифровой осциллограф 3,2 D602 200 кГц 2CH Мини Портативный Карманный ручной цифровой осциллограф 3,2
D602 200 кГц 2CH Мини Портативный Карманный ручной цифровой осциллограф 3,2

Новое Поступление D602 Осциллограф 200 Кгц Мини Карманный Ручной Цифровой Осциллограф 3.2 »tft Lcd



Описание продукта:



Новое поступление D602 осциллограф 200 кГц Мини карманный портативный цифровой осциллограф 3,2 »TFT ЖК-дисплей







Особенности:



  1. Большой экран TFT, 3,2 дюймовый ЖК-дисплей, 240*400 пикселей.
  2. Пропускная способность 200 кГц, частота дискретизации 1 МГц.
  3. Двухканальный вход, включить/отключить канал.
  4. Сенсорная панель.
  5. Маленький, но многофункциональный.
  6. 12 бит АЦП.
  7. 1 кГц квадратный волновой выход.
  8. Язык: китайский/английский выберите в меню.



Новое поступление D602 осциллограф 200 кГц мини Карманный ручной цифровой осциллограф 3.2

Новое поступление D602 осциллограф 200 кГц мини Карманный ручной цифровой осциллограф 3.2 Новое поступление D602 осциллограф 200 кГц мини Карманный ручной цифровой осциллограф 3.2 Новое поступление D602 осциллограф 200 кГц мини Карманный ручной цифровой осциллограф 3.2
Новое поступление D602 осциллограф 200 кГц мини Карманный ручной цифровой осциллограф 3.2 Новое поступление D602 осциллограф 200 кГц мини Карманный ручной цифровой осциллограф 3.2 Новое поступление D602 осциллограф 200 кГц мини Карманный ручной цифровой осциллограф 3.2 Новое поступление D602 осциллограф 200 кГц мини Карманный ручной цифровой осциллограф 3.2
Новое поступление D602 осциллограф 200 кГц мини Карманный ручной цифровой осциллограф 3.2 Новое поступление D602 осциллограф 200 кГц мини Карманный ручной цифровой осциллограф 3.2 Новое поступление D602 осциллограф 200 кГц мини Карманный ручной цифровой осциллограф 3.2 Новое поступление D602 осциллограф 200 кГц мини Карманный ручной цифровой осциллограф 3.2



Спецификация:



Пропускная способность: 200 кГц
Входное напряжение с X1: + 10 в
Входное напряжение с X10: + 100 V
Стиль входа: AC/DC
Частота дискретизации АЦП: 1 МГц
Мощность: DC9V
Выход сигнала: 5 в 1 кГц постоянного тока



Меры предосторожности:



  • Перед включением машины, mack sure power input is DC9V, если правильно, то можно на машине.
  • Позже, рабочий интерфейс будет отображаться, поймать двойной зонд,. Короткий зондовый вход с зажимом gnd. Убедитесь, что дисплей волны выравнивается с индикацией треугольника, если выровнять, то можно продолжить работу, иначе не выровнять проверьте нуль.
  • Зонд имеет переключатель на головке зонда, может переключаться X1, X10, когда на X1, входной резистор 1 м ом, если X10, входной резистор 10 м ом, X1 входной сигнал может не более чем 10 V, X10 входной сигнал может не over100V.



Упаковка & Доставка



Упаковочный лист:



1 x D602 мини-осциллограф
2×20 МГц осциллограф зонд
1 x DC9V 500mA зарядное устройство



Сенсорная панель DS602 D602 200 кГц 2 CH мини портативный цифровой осциллограф

Сенсорная панель DS602 D602 200 кГц 2 CH мини портативный цифровой осциллограф

D602 Параметры:



1. Большой TFT экран, 3,2 дюймов lcd, 240*400 пикселей.

2. Полоса пропускания 200 кГц и частота дискретизации 1 МГц

3. Двухканальные входы: включить/отключить канал.

4. Сенсорная панель.

5. Маленький, но многофункциональный.

6,12 АЦП.

Выход квадратной волны 7,1 кГц

8. Язык: китайский/английский для выбора в меню.

9. Питание от встроенной литиевой батареи, которая может работать в течение 8 часов.

10. Внешняя мощность DC9V. Не используйте другую мощность.



Посылка

Измерительный щуп MCX * 2

D602 * 1

DC9V 2000mA * 1

Стилус для сенсорного экрана * 1





1) Мы принимаем Alipay, West Union, TT. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

2) оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете проверить немедленно после окончания аукциона, рекомендуем подождать несколько минут и повторить. Платежи должны быть завершены в течение 3-х дней.

О доставке

1. Доставка по всему миру. (За исключением некоторых стран и армейской почтовой службы/почтовых отделений флота)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только по подтвержденным адресам заказа. Адрес Вашего заказа должен совпадать с адресом доставки.
4. Изображения не являются фактическим товаром и только для справки.
5. Время доставки предоставляется перевозчиком и не включает выходные и праздничные дни. Сроки доставки могут меняться, особенно во время курортного сезона.
6. Если вы не получили товар вовремя, просим связаться с нами. Мы отследим отправку и свяжемся с вами как можно скорее. Наша цель – удовлетворение клиентов!
7. Из-за наличия на складе и разницы во времени, мы выберем для быстрой доставки ваш товар с нашего первого доступного склада.

8. Мы не несем ответственности за импортные пошлины, покупатель несет ответственность за это. Любой спор, вызванный этим, неразумен.

9. BR покупатель, пожалуйста, предоставьте cpf или cnpj, это будет лучше для вас, чтобы получить его быстрее. Спасибо

Возврат и замена возможны

1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его с даты его получения. Если данный товар находится в вашем распоряжении более 7 дней, он считается пользованным товаром и МЫ НЕ ПРОИЗВОДИМ ВОЗВРАТ ИЛИ ЗАМЕНУ. Исключений нет! Стоимость доставки покрывается как продавцом, так и покупателем пополам.
2. Все возвращенные товары должны быть в оригинальной упаковке, и вы должны предоставить нам номер отслеживания доставки, конкретную причину возврата, и ваш po #.
3. Мы вернем вам полную сумму выигравшей цены, при получении товара в его первоначальном состоянии и упаковке со всеми компонентами и аксессуарами в комплекте, после того как покупатель и продавец отменят сделку с AliExpress. Или вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если продукт (ы) является (являются) не как рекламируется.

О отзывы

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Отзывы покупателей очень важны. Мы просим вас, ПРЕЖДЕ чем оставлять нам нейтральный или отрицательный отзыв, связаться с нами, чтобы мы могли разрешить проблему к общему удовольствию.

Невозможно решить проблемы, если мы о них не знаем!



DS203, неплохой, небольшой и простой осциллограф по приятной цене.

В компании моих приборов пополнение :).
Я давно хотел себе такую игрушку. Полноценным осциллографом его называть тяжело, есть минусы, но эти минусы почти полностью компенсируются его низкой ценой.
Совсем недавно был обзор этой модели, в данном обзоре будут лишь небольшие дополнения и мой комментарий.

Начать я хотел бы с того, что хочу выразить огромную благодарность сайту Mysku.ru за проводимые ею конкурсы и еще большую моим читателям, которые поддерживали меня все это время.
Благодаря этому я смог купить весьма полезную для меня вещь, которую планирую использовать для улучшения информативности моих обзоров.
В связи с этим, данный обзор будет размещен только на этом сайте.

Совсем недавно коллега ksiman выкладывал обзор этого осциллографа, почему я написал этого, а не похожего, я объясню немного позже. В комментариях к его обзору я написал, что мне попался такой же осциллограф, но по меньшей цене. На момент написания моего коммента он стоил 123 доллара, сейчас дороже, но у продавца постоянно какие нибудь скидки, потому советую кинуть в корзинку и подождать уведомления о снижении цены.

На муське есть еще один обзор данной модели осциллографа, так что мой обзор будет уже третьим.
Если честно, то дополнить мне особо нечего, но не высказать спасибо читателям и не уведомить о найденной мною более низкой цене. я не мог, потому уж потерпите. 🙂

Итак, что то я совсем отвлекся.
Что бы не изобретать велосипед, начну стандартно. Пришла посылка довольно быстро, 13 дней, отправил продавец ее почти сразу.
Единственное, что расстроило, так это то, что на момент покупки была скидка и цена в 127 долларов. Когда акция закончилась, то продавец сделал цену еще ниже, 124 доллара, мелочь, но расстроила.

Прям напомнило

Захожу в магазине цифровой техники, продавец меняет ценник электронной книги с 900 на 650, спрашиваю — почему так подешевела? «А у нас новогодние скидки закончились» — честно отвечает продавец © не мое.


Пришел он в коробочке, в обычном пакете, ничего необычного.

Внутри ничего не пострадало, коробка довольно прочная, но когда после распаковки хотел закрыть все обратно, то у меня так и не получилось упаковать все так, как было и коробка не закрывалась 🙂
Собственно все, что мне пришло.
В отличие от предыдущего обзора данного товара, в комплект не входят два щупа для цифровых входов. Это конечно минус, но мне они были не особо нужны, тем более, что если уж очень надо, то вместо них вполне можно подключить и обычные щупы, и даже измерять сигналы с более высоким напряжением (правда не всегда).

Сам осциллограф лежал в небольшом чехольчике, запакованный в полиэтиленовый пакет.
Коллега ksiman писал, что ему не очень понравилось как этот чехольчик закрывается, вынужден не согласится, мне было удобно, но это на любителя.
А вот материал чехла выбран очень неудачно, вся пыль с вашего стола будет на нем, могу гарантировать на 99.(9)%. Хотя сам по себе в руках он очень приятный.

На экране присутствует защитная пленка, на фото она еще есть, на текущий момент я ее уже снял.

В комплект входит 2 щупа. Причем у продавца было написано 2 цифровых и один обычный, пришло так. Никаких споров открывать не стал, мне так даже удобнее.

Технические характеристики, скопировано из обзора товарища ksiman-а

ТТХ

DS203, является 4-канальным цифровым осциллографом для обычных инженерных задач. Процессор ARM Cortex M3 ( STM32VCT6 ) на 32x битной платформе, обеспечивает 72MS/с частотную дискретизацию со встроенной FPGA и высокоскоростного АЦП. Внутренний 8 Mб USB диск может быть использован для хранения данных и обновления прошивки.

Заявленные особенности и характеристики:
• 4 канала:
Канал 1 — аналоговый вход CH(A), HIDE
Канал 2 — аналоговый вход CH(B), HIDE
Канал 3 — цифровой вход CH©, HIDE
Канал 4 — цифровой вход CH(D), HIDE, [CH(A)] + [CH(B)], [CH(A)] – [CH(B)], [CH©] & [CH(D)], [CH©]! [CH(D)], FILE_1, FILE_2, FILE_3, FILE_4
• Чувствительность по вертикали (в клетке или на одно деление): 50мВ, 100мВ, 200мВ, 500мВ, 1В, 2В, 5В, 10В (максимальное входное напряжение 80В)
• Развертка по горизонтали (в клетке или на одно деление): 1с, 500мс, 200мс, 100мс, 50мс, 20мс, 10мс, 5мс, 2мс, 1мс, 500мкс, 200мкс, 100мкс, 50мкс, 20мкс, 10мкс, 5мкс, 2мкс, 1мкс, 500нс, 200нс, 100нс
• Синхронизация (режимы развертки): AUTO, NORM, SINGL, SCAN, NONE
• Триггер запуска: по каналам A, B, C, D, по фронту, по спаду, по уровню (стандартный логический уровень или выбираемый вручную с помощью курсора)
• Частота выборки (дискретизации): до 72MS/s (36M + 36 M)
• Разрядность по вертикали: 8-bit
• Буфер памяти: 4096 точек (выборок) на канал (8192 точек для одного канала)
• Память: внутренний USB disk 8 MB
• Автоматические измерения: Vpp (размах), Vdc (средний уровень, постоянная составляющая), RMS (СКЗ напряжения), Max (максимальное напряжение), Min (минимальное напряжение), Vbt (напряжение на аккумуляторе), FPS (частота обновления экрана)
• Курсорные измерения: по оси Y — уровень (напряжение), по оси Х — время
• Screenshot: сохранение снимков экрана в файл
• Генератор сигналов: прямоугольный сигнал от 10 Гц до 8 МГц размахом 2,8 В; «синус», «треугольник», «пила» от 10 Гц до 20 кГц размахом 2,8 В
• Экран: TFT 3″ 240 x 400 точек
• Питание: аккумулятор, зарядка от USB (5V), время зарядки 4 часа


Более детальное описание щупов, с фотографиями

Щупы поставляются с надетыми зажимами, при сдвигании передней части видно (фото не очень, потому почти видно 🙂 ) небольшой крючок.

Крючок довольно удобный, как то раньше не обращал внимания на современные вещи, попробовал, довольно удобно. Без проблем держит за тонкий вывод детали, а так же удобно цепляться к проводам.
Проба с кабелем сечением около 0.5мм.кв

Поближе.

Не удержался и решил попробовать прицепиться к кабелю с сечением 1.5мм

Немного не влазит в крючок, но держит очень уверенно.

Сами щупы в меру острые, не игла, но и не валенок 🙂

Крокодил, которым подключается общий провод щупа, можно отсоединять, иногда может быть полезно.

Так же в комплекте к каждому щупу шли цветные маркеры, не скажу, что вещь мегаполезная, но возможно может пригодится.

Так же в комплекте идет насадка-изолятор, когда надо аккуратно подлезть к измеряемой точке и по возможности не коротнуть что нибудь вокруг. Пока не пользовался.

Щупы имеют встроенный делитель напряжения. При измерении ВЧ сигналов я рекомендую пользоваться положением х10, емкость щупа в этом положении меньше и меньше будут завалены фронты сигнала.
Правда не всегда это возможно, если сигнал совсем слабый, то может не хватить чувствительности осциллографа.

К осциллографу щупы подключаются посредством MCX разъема.
Кстати мне эти разъемы не очень понравились, при проверке выхода со встроенного генератора у меня сначала не было контакта общего провода, пришлось буквально на пол миллиметра вынуть разъем из гнезда и стало все нормально. Со стандартными CР-50 мне такое почти не попадалось.

Еще в комплект входит USB-miniUSB кабель. Кабель как кабель, заряд через него идет без проблем.

Присутствует ставший уже обязательным, в комплектации данного осциллографа, ключик для разборки.

Ну и инструкция на английском и китайском языках. В инете есть инструкция на русском, потому смысл от английской, для наших пользователей, не очень велик.

Корпус осциллографа изготовлен из черненого алюминия (предположительно), вес чувствуется.
В предыдущем обзоре был указан вес в 120 грамм.
Сзади обозначение марки осциллографа (да, это не DSQ203 а DS203).

А вот здесь мне стало непонятно, что мешало сделать этому осциллографу выдвижную ножку сзади, что бы можно было его ставить под углом к поверхности стола, делов на копейку, удобства на тысячу. Например как это было сделано в игре прошлого века —

На левой стороне находятся разъемы выхода встроенного функционального генератора и двух аналоговых входов.

На правой стороне цифровые входы, USB разъем для зарядки и подключения к компьютеру (в реалтайме наблюдать сигналы не получится) и выключатель питания.

Сверху кнопки управления и два движковых переключателя, совмещенных с дополнительными кнопками.
Назначение кнопок —
1 — Hold, удержание результата измерений на экране.
2 — меню настроек, сохранения скриншота, параметров и калибровки
3 — Отображение дополнительных параметров сигнала, частоты, скважности и т.п., а так же напряжения аккумулятора.
4 — Переключение в режим настройки управления синхронизацией и т.п.
5 — движковый переключатель, управление входным делителем напряжения, частотой развертки, включением цифровых каналов и т.п. При нажатии — изменение режима работы, например можно выбрать открытый или закрытый вход по необходимому каналу, а так же изменить делитель соответствующего канала.
6 — Выбор изменяемого параметра (канал 1, канал 2 и т.д.)
Хотя что бы не заморачиваться с описаниями, прилагаю описание всех пунктов меню.

Вообще, ввиду того, что кнопок мало, а режимов много, то на каждую кнопку навешано много функций. Пользоваться осциллографом сначала очень неудобно, потом привыкаешь.
По своему стоит отдать должное инженерам данной конструкции, уместить управление довольно сложным прибором в 6 кнопок и два переключателя та еще проблема.
Понравилось то, что настройка яркости и громкости звука (в итоге поставил самую маленькую громкость, но не выключал) имеет много уровней и можно подстроить под себя.

Внутри находится аккумулятор и собственно плата с дисплеем и всей начинкой, плата закрыта экраном. При разборке будьте аккуратны с кнопками, они имеют свойство выпадать. 🙂

Вот так он раскладывается при отвинчивании четырех винтов и отключении одного разъема.
Небольшое отступление. В начале я писал, что осциллограф такой же как в предыдущем обзоре.
Дело в том, что даже дата производства аккумулятора та же. Подозреваю, что они из одной партии, но просто от разных продавцов.

Хотя маркировка на плате немного отличается, в моем варианте Т20 14 18, в предыдущем обзоре Т20 14 30.

Под аккумулятором находятся элементы для коррекции и настройки, трогать их не рекомендую.

Стартовый экран при загрузке прибора.
Мне одному кажется, что в последней строке ошибка в слове Form и должно быть написано From?

Интерфейс прибора, так как разрешение экрана всего 400х240 точек, то все сделано очень лаконично.

Плавно я перешел к небольшому испытанию для данного приборчика

Для тестов я взял сначала несколько кварцевых генераторов, но реально использовал только два 🙁

Сначала я подключил генератор на 1,8432 МГц, это самый низкочастотный генератор у меня.

После этого попробовал генератор на 16 МГц, последующие генераторы смысла проверять особо не было, но если кому интересно, могу попробовать.

Потом попробовал подключить их же, но к своему старенькому С1-67.
Извиняюсь за качество фото, как то не выходило.

Картинка почти одинаковая, старый осциллограф имеет полосу пропускания 10МГц, DS203 имеет примерно соизмеримые характеристики. Кстати, неплохая статья о принципах работы с осциллографами.

После этого я попробовал подключить его к самодельному генератору ЗЧ. Собирал я его очень давно, если не путаю, то по этой схеме. В составе него даже есть лампы, правда не те, с теплым ламповым звуком, а обычные (хоть и миниатюрные) накаливания.
Частоту специально не измерял, просто прогнал в нескольких диапазонах.


На последнем скриншоте частота та же, что и на предыдущем, изменена только частота развертки.

После этого я решил посмотреть, что за генератор входит в состав прибора.
Прямоугольник 20 КГц.

Прямоугольник 200 КГц

Прямоугольник 1 МГц, уже начинает заваливать фронты сигнала.

На 4 МГц картинка становится заметно хуже.

На 8 МГц все совсем грустно. Хотя для простого приборчика вполне пройдет.

Ради интереса растянул шкалу на дополнительные х5, так как развертка моего осциллографа стояла на пределе.

Ну а теперь дополнительные формы сигналов.
Синус 20 КГц.

Треугольник 20 КГц.

Пила 20 КГц.

Честно говоря, в плане синуса, треугольника и пилы могли бы генератор сделать и получше.
Более интересные сравнения и тестирования есть на Казусе.


Ну и как всегда дополнительные материалы во вложении.
Так как хоть и говорится, что все, что попало в интернет, оттуда никуда уже не пропадает.
Но я не раз встречал ситуации, когда необходимую информацию уже невозможно найти. Потому дополнительные материалы я размещаю на Яндекс диске, если кто то знает более удобное место, буду рад предложениям.
Во вложении русскоязычная инструкция к прибору, его схема, а так же исследования его полосы пропускания (не мои).

Резюме.
Плюсы.
Хорошее соотношение цены и возможностей.
Нормальная комплектация прибора, в наличии есть все необходимое.
Благодаря наличию аккумулятора, осциллограф может использоваться где угодно, а не только около розетки.
2 аналоговых канала и 2 цифровых, а так же наличие встроенного функционального генератора.
Крепкий алюминиевый корпус.
Возможность сохранения скриншотов осциллограмм.
Небольшие размеры.

Минусы.
Относительно посредственные характеристики, QDSO имеет характеристики лучше (в плане частоты), но имеет свои недостатки, например он не имеет режима АС (можно поставить последовательно со входом конденсатор) и имеет только один канал. Мне для работы больше подошел DS203.
Неудобно сделан корпус, очень не хватает выдвижной ножки, придется допиливать.
Управление оставляет желать лучшего 🙁
Частотные характеристики соответствуют очень недорогим аналоговым осциллографам.

Мое мнение.
Как замена обычному осциллографу врядли подойдет, одно не отменяет другое. Именно для замены надо брать аппараты подороже (например на порядок).
Привыкать придется не только к управлению, а и к особенностям работы с цифровыми осциллографами.
Не хватает режима эмуляции обычного осциллографа, когда информацию несет и яркость луча (упрощенно).
Но в целом очень удобная штука, можно положить на столе и видеть все рядом перед глазами, малые габариты (особенно в сравнении с аналоговыми осциллографами).
Можно было купить лучше и дороже, но как то в последнее время осциллографом пользуюсь редко и большой аналоговый осциллограф, стоящий на столе, стал напрягать, потому решил обойтись этим. Может заодно решу для себя, стоит ли мне покупать что нибудь более солидное.
А аналоговый «не брошу, потому, что он хороший» 🙂


Ну и напоследок хочу поздравить всех пользователей сайта Mysku.ru с наступившим новым 2015 годом.
Желаю всем в новом году быть веселыми, счастливыми, что бы покупки приносили только радость, а плохие продавцы вообще не попадались.
Что бы курс и цены всегда были низкими, а продавцы хорошими, что бы покупки приходили быстро и целыми.
Ну и просто хорошего и позитивного настроения, крепкого здоровья, новых друзей, любви, удачи, счастья.

С Новым 2015 годом!!!

Цифровой портативный осциллограф FNIRSI-2031H 30MHz/200Msps

Всем привет, сегодня посмотрим на карманный осциллограф DSO 2031H. На него проскакивала акция, но обзора еще не было.
FNIRSI-2031H позволяет автономно посмотреть форму периодических сигналов, подробнее под катом.

Доставка почтой с отслеживаемым треком.
Упаковка — пенопластовая коробка:

Тестер, указанный на коробке, не в подарок, это отдельный лот.
Внутри еще воздушная пленка, сам прибор в антистатическом пакете:

Технические характеристики:
Ширина аналогового диапазона: 30 МГц
Максимальная частота дискретизации в реальном времени: 200 мс/с
Вертикальная чувствительность: 50 мВ/див ~ 200 В/Див
Горизонтальный диапазон времени: 50 с/div ~ 250 нс/div
Максимальное входное напряжение: 40 В (1X ), 800 В (10X)
Входное сопротивление: 1 МОм
Точность АЦП: 8 бит
Режим работы: AC/DC
Режим запуска: одиночный, нормальный, автоматический
Триггерный край: восходящий/нисходящий край
Внешнее напряжение 0-40 В
Дисплей: 2,4 дюйма 320*240
Источник питания: литиевая батарея 1200 мАч
Размер: 107x70x24 мм
Масса: 150 г.

Комплектация прибора:

  • Осциллограф
  • Щуп
  • Кабель микро usb для зарядки
  • Инструкция

Инструкция



Кабель для зарядки:

у него удлиненная часть разъема, обычный кабель будет коротковат.
Щуп с делителем 1/10:

Конструктив типовой (крючок на сигнал и зажим на землю):

разъем подключения BNC.

Внешний вид осциллографa:

Незатейливый пластиковый корпус на четырех винтах. Масса 160 гр. Размеры: 118х70х24 мм.
Кнопок много, но управление логичное. Есть удобная для новичков кнопка Авто — автоматическое позиционирование сигнала на экране.
Торцы корпуса:

Снизу порт для зарядки и переключатель включения прибора, сверху коннектор для щупа (удобно, что можно подключить щуп классом повыше, разъем типовой).
Заставка при включении:

Экран прибора:

Физический размер 5х4 см.
Есть дневной и ночной режим отображения:

Углы обзора дисплея:

Меню прибора всего 7 пунктов:

Можно вывести дополнительный блок измерения, но он занимает добрую четверть экрана.
Есть возможность сохранять осциллограммы (16 Мб памяти до 500 шт.):

Но нельзя их сбросить на компьютер… А мой карманный MiniDSO DS211 умеет это делать.

Начинка прибора.
Аккумулятор чуть больше чем заявлено:

дает три часа автономной работы.
Плата 2031H:

Сердце прибора МК GD32F303

Для чего нужен такой прибор? — Посмотреть форму сигнала, его частоту и уровень:

Грамотно оценить качество БП с таким прибором, боюсь, не получится:

Но можно, например, посмотреть (а не послушать) музыку:

Перейдем к тестированию.
Замер напряжения:

можно работать до 40 В.
Сунем в розетку (нужно включить делитель на щупе!):

Но это все ерунда, попробуем от генератора сигнала FY6800 60 МГц

на 20 МГц идет просадка уровня:

Попробуем заявленные 30 МГц:

сигнал сильно искажен…

Попробуем теперь сравнить с техникой поинтересней ADS-4222:


С ним понятно две вещи:
1. С генератором все хорошо.
2. Щуп от 2031H не работает нормально выше 20 МГц.

Если поставить качественный щуп на 2031H:

то можно работать до 20 МГц, для начинающего радиолюбителя должно хватить.

Спасибо за внимание. Удачных покупок!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Осциллограф DS213 . Достойная замена DS203.

Всем привет! Начиная с 2013 года было написано 4 обзора на DS203, все строго положительные, поэтому потихоньку откладывал часть призовых на покупку, но со временем начал сомневаться, а надо ли оно мне или довольствоваться DSO338. Потом наткнулся на предзаказ новой модели, а дальше всё как в тумане — с пейпал исчезло $150, DSO338 предложен знакомому за $30 и отдан уже на следующий день. После получения и тестирования впечатления остались двоякие, вроде и лучше стало, но не так удобно как раньше.
Под катом тестирование и ни к чему не обязывающий вывод )


Подтверждение покупки


В пейпале откуда-то взялась вертикальная полоса на светлых строках истории.


Характеристики.


Процессор: ARM Cortex M3
ЦАП: HWD9288-100
Ширина полосы пропускания: 15MHz
Частота выборки: 100MS/s
Аналоговые каналы: 2([CH_A] [CH_B])
Цифровые каналы: 2([CH_C] [CH_D])
Расчет по каналам: INV [CH_A], INV [CH_B], [CH_A]+[CH_B], [CH_A]-[CH_B],[CH_C]&[CH_D],[CH_C] | [CH_D]
Вертикальная чувствительность:
х1 = 10mV-10V/div (1-2-5 STEP)
х10 = 100mV-100V/div (1-2-5 STEP)
Горизонтальная чувствительность: 100нс-1с
Разрядность по вертикали: 8 бит
Буфер памяти: 4 канала, 4*4K
Связи: DC, AC
Максимальное напряжение: ±40Vpp (±400Vpp с делителем x10)
Типы триггеров: Ascend/Descend Edge Trigger Mode, Positive/Negative Pulse Trigger, Logic Trigger
Режим триггера: Auto, Normal, Single, Slow
Источники триггера: [CH_A] [CH_B] [CH_C] [CH_D]
Генератор:
Прямоугольный сигнал: 10Hz — 8MHz, 20 shifts and 3 Vpp Signal Sources;
Синус/Треугольник/Пила: 10Hz — 20MHz, 11 shifts and 3 Vpp Signal Sources
Хранилище: 8 Мб
Типы файлов: BMP,BUF,CSV
Автоматическое измерение: Signal sequence/cycle/duty ratio, peak voltage/virtual value/max value/min value/average
Курсорные измерения: Время, Амплитуда
Режимы работы каналов:
[CH_A], скрыт
[CH_B], скрыт
[CH_C], REC_1, REC _2, REC _3, REC _4, скрыт
[CH_D], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C]&[CH_D], [CH_C] | [CH_D], скрыт
Аккумулятор: 1000mAh
Размеры: 99.5×58.5×13.5 мм
Вес: 129 г
Сертификаты: CE, FCC

Распаковка и внешний вид.


Фирменный черный пакет MaxiPost

В комплект обещали подкинуть чехол. Доложили отдельно…

На коробке опись содержимого.

Осциллограф так же запакован в отдельный пакет

В остальном всё сходится. Осциллограф, два щупа, microUSB для зарядки и подключения к компьютеру и шестигранник

Один щуп обычный, в комплекте несколько колечек и ограничитель

Второй с таким же комплектом, но есть делитель х10

На левой грани устройства расположены два аналоговых входа и выход генератора(его перенесли вниз).

Справа два цифровых входа, microUSB(вместо miniUSB у 203) для синхронизации и зарядки и ползунок выключателя

Сверху разместили 4 кнопки и два энкодера

Сразу решил накинуть чехол. Сидит хорошо

Все отверстия на своих местах

Разъемы открыты, ничего не мешает подключать щупы и microUSB шнурок

Сзади есть вырез для подставки

Снимаем защитную пленку

И лепим непосредственно на корпус. Чехол при желании можно снять — ничего не мешает.

Диск вращается с щелчками и фиксирует свое положение

Клипса жесткая

Да и осциллограф не очень тяжелый, поэтому можно выставлять довольно маленькие углы

Функционал.


Вообще можно было просто вставить вот эту таблицу существенных отличий от предыдущих моделей

Получается у 213:
+ Полоса пропускания: 15MHz (у 203: 8MHz)
+ Частота выборки: 100MS/s (у 203: 72MS/s)
+ Вертикальная чувствительность: от 10м В до 10 В (у 203 от 50 мВ)
+ Аналогично горизонтальная: от 100 нс (у 203 от 0.1 кс)
+ Чуть больше математических операций с графиком

В 213 используются энкодеры вместо «качелек», что позволяет быстрее перемещаться между пунктами настроек. Так же интерфейс мне показался более лаконичным.

А вот что не добавили AUTO_FIT, печально. Если не знаешь чего ожидать, приходится терять время на подстройку. Не понятно почему отказались от автоматики после DS212, видимо решили, что профессионалам это не нужно.

Вот ссылка на инструкцию на английском языке на случай если я где-то напортачу в своих объяснениях.

Пробежимся по настройкам. Много гифок!

Кнопки буду сокращать до К1-К4, как в оригинальной инструкции

К1 — старт/пауза измерений
К2 — выводит на экран меню, благодаря которому можно сохранять графики, подгружать их как на осциллографе, так и на компьютере. Так же есть настройка яркости экрана, громкости и времени до входа в спящий режим.

К3 — меняет принадлежность к каналу там, где это возможно, так же работает как «ОК» в меню
К4 — в основном нужна для комбинаций, так же позволяет быстрее менять параметры при удержании.
Для упрощения настройки есть «горячие» комбинации клавиш, например одновременное нажатие:
К1 + К4 сохраняет снимок экрана
К2 + К4 сохраняет настройки системы
К3 + К4 запускает автокалибровку нулевого уровня.

Все элементы управления на экране. Первый энкодер переводит по пунктам, второй изменяет параметры.
Первые два канала аналоговые, можно выбрать постоянный, переменный ток или спрятать график.
Далее настраивается вертикальная чувствительность в диапазоне 10мВ-10В. Это деление одного квадрата на экране.

Канал C может либо отображать цифровой сигнал, либо выполнять операции с другими каналами.

Канал D так же является цифровым и может подставлять сохраненные снимки других каналов

Xpos двигает историю графика по горизонтали. Запас хороший.

Vtrg отвечает за установку виртуального триггера. Кнопка К3 меняет принадлежность к каналу.

Далее установка логических триггеров

Следующий пункт — настройка синхронизации

После него развертка по горизонтали. Грубо говоря, это значение времени одного квадрата на экране.

Переходим вправо, Yp отвечает за вертикальную позицию графика на экране. К3 переключает канал.

V1 и V2 — курсоры лимита напряжения

T0 сдвигает горизонтальную точку отсчета. Удобно если нужно посмотреть историю до срабатывания триггера.

T1 и T2 — курсоры измерения напряжения.
CAL сдвигает график по вертикали. Подстраивается отдельно для разной вертикальной чувствительности.

Внизу можно настроить информационные поля. Набор одинаков для левой и правой части.
Справа можно вывести параметры, связанные с разверткой по горизонтали

Слева параметры, связанные с измерением напряжения.

Так же кнопкой К3 можно сменить принадлежность к каналу любого поля.

Тестирование.


Для начала подключил собственный генератор. На низких частотах всё отлично, не буду захламлять обзор.
Делитель х10. Большая частота доступна только на прямоугольном сигнале. 1 МГц.

2 МГц

4 МГц. На канал D вывел то, что было при чувствительности 0.1В

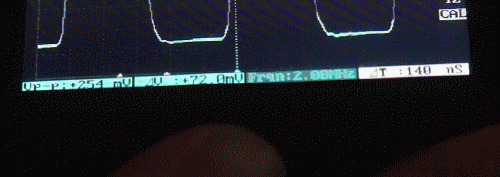

Кстати, делается это довольно быстро. Пример на гифке

Аналогично 6 МГц

И 8 МГц

Вот то же самое при 50мВ

Так как 8 МГц это максимум что можно выжать из встроенного генератора, пришлось доставать SI5351. Эта маленькая платка может выдавать до 200 МГЦ, но нам столько не надо, главное что до 25 МГц сигнал относительно чистый.

Вид сзади

Сборка

Подобрал параметры так, чтобы на выходах было 2, 10 и 15 МГц. Не идеально, но близко.

На этот раз вывел на канал D графики без делителя, на канале A делитель х10
2 МГц

10 МГц

15 МГц. Маловато горизонтальной чувствительности(100 наносекунд), но и старается не скатиться в синус.

Расчлененки не будет. Внутренностями он не очень сильно отличается от 203, да и отпаивать экран я бы не стал только из любопытства — сломать будет очень грустно.
По поводу автономности — зарядил после получения и за 6 дней тестирования акумулятор не сел даже на половину. Во время первой зарядки залилось 952 мАч, если привести к 3.7 В, емкость аккумулятора соответствует заявленным 1000 мАч.

Кстати, сегодня(05.05.2019) выложили исходники в официальном форуме, так что скорее всего появятся кастомы.

Впечатления (Итоги).


Честно признаюсь — у DSO338 управление было удобнее. В любой момент можно было поправить горизонтальную и вертикальную чувствительность стрелками, тут же их разделяют 9! пунктов меню. Вот что мешало сделать быструю смену этих двух параметров энкодерами при зажатии одной из свободных клавиш?
Так же очень не хватает автонастройки. 338 достаточно было подключить к напряжению, которое его не спалит и нажать одну кнопку. Через пару секунд он сам подбирал чувствительность при которой сигнал помещался на экране. Это как всю жизнь пользоваться мультиметром для «домохозяек» с несколькими кнопками и автоматикой, а потом наткнуться на аналоговую модель с крутилкой =)
По-хорошему конечно нужно понимать с чем работаешь и при подключении щупов уже знать какое напряжение с частотой ожидать на выходе. К тому же профессионалы больше пользуются триггерами, вылавливая нужный сигнал из шума, а в этом случае автоматика будет только мешать. Но если ценник позволяет пользоваться данным инструментом новичкам, почему бы не добавить такую функцию.
В остальном я доволен.
+ Множество триггеров
+ Глубина истории 4к выборок на каждый канал позволяет просматривать события до и после срабатывания триггера. Помню когда тестировал UPS платы, мне не хватало этой возможности у DSO338 для просмотра падения напряжения при смене питания.
+ Компактный металлический корпус, бОльшую часть которого занимает 3″ экран с разрешением 400х240 и неплохими углами обзора. Вес хоть и больше, чем у «младших братьев», но 130 грамм карман сильно не оттягивают.
+ Скриншоты это хорошо, особенно для обзоров — не всегда возможно нормально сфотографировать экран. Тут же получается четкая картинка, жаль нельзя просматривать там же на экране после измерений. А еще поправили сохранение, может кто-то заметил отсутствие надписи Save Image в правом нижнем углу, как было на предыдущих моделях.

С чехлом случайные срабатывания кнопок и энкодеров отсутствуют. К плюсам относить не буду, т.к. это уже дополнительная опция, как и подставка.

Ценник с момента предзаказа поднялся, но я нашел купон DS213, который снижает его до $143

Как всегда, приветствуется конструктивная критика в комментариях. Всем добра =)

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
