Отметки высоты

Отметки высоты

Отметки высоты

Специальным видом линейных размеров является  отметка высоты. Она позволяет проставлять маркеры высоты в окнах разрезов/фасадов/внутренних видов и 3D-документов.

Примечание: На Плане Этажа или в окнах Рабочего Листа/Детали используйте Отметки Уровней. См. Отметка уровня.

Отметки высоты вычисляются относительно начала проставления размеров, которое выбирается из всплывающего меню Начало размеров в диалоге Параметры отметки высоты.



Серия маркеров отметки высоты ведет себя как ассоциативная размерная цепочка.

Нанесение Цепочки Отметок Высоты

1.Активируйте инструмент Линейный Размер и выберите Геометрический Вариант создания Отметок Высоты.



2.В окне Разреза/Фасада/Развертки или 3D-документа: щелчками мыши укажите точки привязки Отметок Высоты.

3.Сделайте двойной щелчок мышью (или нажмите ОК в Панели Управления), а затем, переместив курсор, принявший форму Молотка, в место, подходящее для размещения цепочки отметок, еще раз щелкните мышью.



В окнах Разреза/Фасада/Развертки можно нанести размеры сразу для всех Линий Уровней Этажей.

См. Размеры Линий Уровней Этажей.

Выберите Отметки Высоты

При нажатой клавише Shift сделайте щелчок на невидимой линии размерной цепочки (наведенный на нее курсор принимает форму значка Мерседес со Стрелкой).



Параметры Отметки Высоты

Большинство параметров, доступных в этом диалоговом окне, рассматриваются в разделе Инструменты Нанесения Размеров

Ниже приводится описание элементов управления, доступных только для Отметок Высоты.

Тип маркера. Выберите одну из этих кнопок для определения расположение текста относительно маркера:



Выберите одну из этих пиктограмм для указания пропорций маркера отметки высоты:



Выберите одну из этих пиктограмм для указания направленности маркера отметки высоты:



Эти кнопки позволяют выбрать маркер в виде контурного треугольника или сплошного:



Выберите из всплывающего меню начало проставления размеров:

•Проектный Нуль

•Уровень Моря (задается в диалоге Параметры > Рабочая Среда Проекта > Уровни Привязки)

•Уровень Привязки (задается в диалоге Параметры > Рабочая Среда Проекта > Уровни Привязки)

•Текущее начало пользователя.  Этот вариант появляется только для выбранных цепочек отметок высоты и указывает, что начало пользовательской системы координат было изменено с момента размещения цепочки и она не была обновлена.

5.10. Высотные отметки

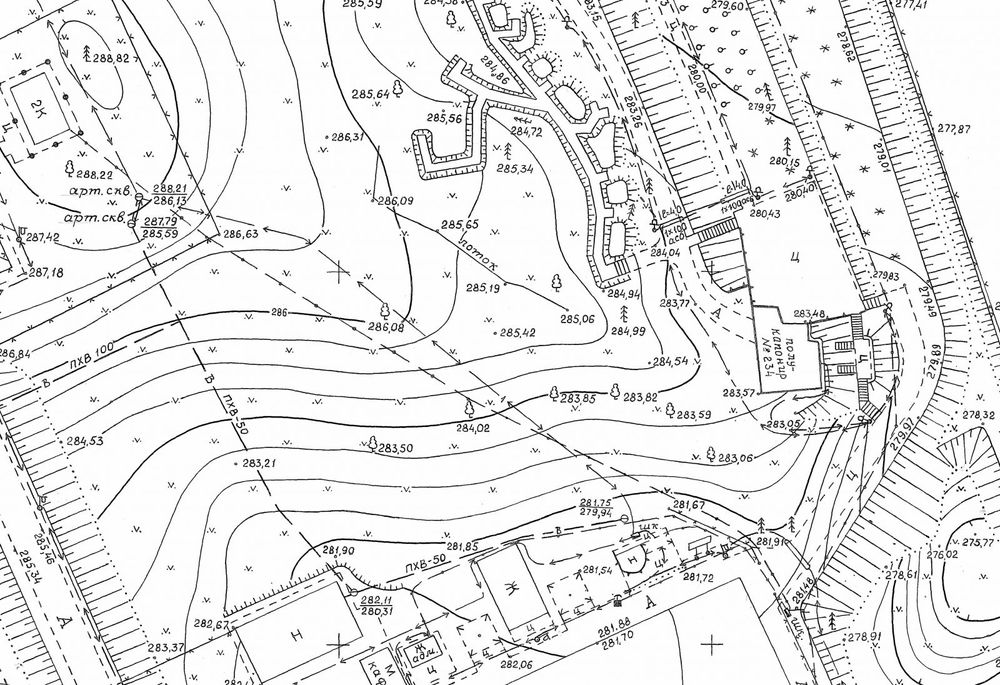

Высотные отметки — это цифры, помещаемые на картах возле точек и указывающие их абсолютную или относитель­ную высоту или глубину. С помощью высотных отметок показывают особо важные (ко­мандные) или характерные высоты, например вершины гор, хол­мов, высоты перевалов, обрывов и уступов, насыпей и курганов. Они облегчают чтение карты и понимание характера рельефа.

На морских навигационных картах отметки глубин часто со­ставляют главный способ изображения подводного рельефа. От­метки проставляют точно в местах промеров, тем самым подчер­кивая их плотность и детальность изученности морского дна (рис. 5.13). При достаточно детальной сети промеров на навигаци­онные карты наносят еще и изобаты.

5.11. Цифровые модели рельефа

Автоматизация картографирования привела к созданию и по­всеместному использованию цифровых моделей рельефа (ЦМР).

.13. Фрагмент морской навигационной карты с отметками глубин.

ЦМР— совокупность (массив, файл) высотных отметок 2, взятых в узлах некоторой сети точек с координатами X, V и закодированных в числовой форме. Различают четыре способа построения ЦМР:

• получение высотных отметок в узлах регулярной сетки, в вер­шинах квадратов или прямоугольников — создание матрицы высот;

• нерегулярное (или случайное) размещение высотных отме­ток в узлах произвольной треугольной сети — такие данные обычно получают при съемках на местности;

• размещение высотных отметок вдоль горизонталей или изо­бат с определенным шагом, т.е. цифрование этих изолиний по карте;

• получение высотных отметок в точках пересечения горизон­талей со структурными линиями рельефа — осями водораз­делов, тальвегами и др.

  , что дает возможность наиболее точ­но зафиксировать морфологию рельефа.

ЦМР — основа компьютерного картографирования. Они по­зволяют восстанавливать (визуализировать) рельеф в горизонта­лях с помощью процедур интерполяции, экстраполяции или ап-

8 — 4886

114

Глава V. Изображение рельефа

проксимации. На основе ЦМР выполняют разнообразные расчеты и преобразования, автоматически строят производные морфомет-рические карты: уклонов и экспозиций склонов, расчленения, зон видимости/невидимости и др. В автоматическом режиме можно восстанавливать тальвеги рек и всю эрозионную сеть. Кроме того, ЦМР служат для построения блок-диаграмм, панорам и иных трех­мерных изображений рельефа, в том числе динамических моде­лей, вращающихся на экране компьютера. Детальные ЦМР позво­ляют выполнять аналитическую отмывку рельефа при заданном освещении (см. разд. 5.6).

Иногда говорят о том, что на основе ЦМР получают цифровые карты рельефа, т. е. цифровые модели горизонталей с точностью и степенью генерализации, соответствующими заданному масштабу. Однако это не совсем точно, поскольку цифровые карты не явля­ются картами в полном смысле слова (см. разд. 1.5). На самом деле речь идет о компьютерных (электронных) картах, полученных посредством визуализации цифровых моделей.

Elevations — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 16 января 2023

См. вся история

1 Что такое орфографическая проекция? 2 Что такое чертежи фасадов? 3 Что должны включать чертежи фасадов? 4 Для чего нужны отметки? 5 Как готовят фасады? 6 Альтернативное значение высоты 7 Статьи по теме Проектирование зданий 8 Внешние ссылки

Орфографическая проекция — это метод рисования трехмерного объекта в двух измерениях путем «проецирования» его поверхностей в двухмерное представление, где линии проекции ортогональны (перпендикулярны) плоскости проекции (т.

е. нет ни ракурса, ни перспективы).

В строительной отрасли термин « возвышение » относится к орфографической проекции внешних (или иногда внутренних) поверхностей здания, то есть двухмерному чертежу фасадов здания. Чертеж фасада представляет собой проекцию под первым углом, которая показывает все части здания, если смотреть с определенного направления, с плоской перспективой. Как правило, высот производятся для четырех направлений, например, север, юг, восток, запад.

Простые чертежи фасадов могут отображать:

• Контур здания.
• Наружные стены, а иногда и отделка стен.
• Отверстия, такие как двери и окна.
• Кровля.
• Наружные элементы, такие как дымоходы, террасы, веранды и ступени.
• Любая видимая часть фундамента.
• Выступы, такие как навесы и водосточные трубы.
• Базовые уровни, такие как готовые положения уровня земли и пола.
• Основные размеры, такие как длина и высота стен.
• Основная надпись, включая название, номер и редакцию чертежа, дату подготовки, кем был подготовлен чертеж, сведения о проекте, масштаб чертежа, точку севера и т. д.

Однако они могут содержать гораздо больше деталей в зависимости от сложности зданий, по которым они были подготовлены.

Недостаточная информация по возвышениям может означать, что они не удовлетворяют должным образом ту потребность, для которой они были подготовлены, однако очень подробно 9Подготовка 0039 высот может занять много времени и средств, а чтение может быть запутанным. Поэтому важно, чтобы причина рисования была ясной, а требуемый уровень детализации удовлетворял эту потребность.

Фасады могут быть подготовлены по ряду причин, в том числе:

• В рамках обследования существующих зданий.
• Для создания записи о существующем здании.
• Для изучения и обсуждения вариантов дизайна интерьера и экстерьера.
• В рамках заявки на разрешение на строительство.
• В рамках заявки на утверждение строительных норм.
• Для передачи информации о строительстве.
• Для продаж и маркетинга.

Исторически сложилось так, что здания рисовались от руки на двухмерной бумаге, поэтому стандартными средствами представления были ортогональная проекция и чертеж двумерных планов и фасадов .

Однако все чаще здания рисуются с использованием программного обеспечения для автоматизированного проектирования (CAD) или программного обеспечения для информационного моделирования зданий (BIM), которое представляет их в трех измерениях. Где эти цифровые методы рисования создают трехмерную модель здания, двухмерную высоты могут быть созданы автоматически из 3D-моделей, их не нужно рисовать по отдельности.

Термин « высота » может также использоваться для обозначения высоты чего-либо над или под фиксированной точкой отсчета или системой отсчета.

• Исполнительные чертежи и отчетные чертежи
• Сборочный чертеж.
• Информационное моделирование зданий.
• Слой САПР.
• Автоматизированное проектирование.
• Концептуальный чертеж.
• Детальный чертеж.
• Инженерный чертеж.
• Фасад.
• План этажа.
• Чертеж общего вида.
• Обозначения и символы.
• Ортогональный план.
• Размеры бумаги.
• Основная отметка.
• Проекции.
• Чертеж в масштабе.
• Стандартные стили штриховки для чертежей.
• Вираж.
• Технический чертеж.
• Техника черчения зданий.
• Виды чертежей для проектирования зданий.
• Рабочий чертеж.

• Справочник по планам дома – Фасадные чертежи

• Доля
• Добавить комментарий
• Отправьте нам отзыв

• Посмотреть история комментариев

Фасады — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 16 января 2023

См. вся история

1 Что такое орфографическая проекция? 2 Что такое чертежи фасадов? 3 Что должны включать чертежи фасадов? 4 Для чего нужны отметки? 5 Как готовят фасады? 6 Альтернативное значение высоты 7 Статьи по теме Проектирование зданий 8 Внешние ссылки

Орфографическая проекция — это метод рисования трехмерного объекта в двух измерениях путем «проецирования» его поверхностей в двухмерное представление, где линии проекции ортогональны (перпендикулярны) плоскости проекции (т. е. нет ни ракурса, ни перспективы).

В строительной отрасли термин « возвышение » относится к орфографической проекции внешних (а иногда и внутренних) поверхностей здания, то есть двухмерному чертежу фасадов здания. Чертеж фасада представляет собой проекцию под первым углом, которая показывает все части здания, если смотреть с определенного направления, с плоской перспективой. Как правило, фасады производятся для четырех направлений, например, север, юг, восток, запад.

Простые чертежи фасадов могут отображать:

• Контур здания.
• Наружные стены, а иногда и отделка стен.
• Отверстия, такие как двери и окна.
• Кровля.
• Наружные элементы, такие как дымоходы, террасы, веранды и ступени.
• Любая видимая часть фундамента.
• Выступы, такие как навесы и водосточные трубы.
• Базовые уровни, такие как готовые положения уровня земли и пола.
• Основные размеры, такие как длина и высота стен.
• Основная надпись, включая название, номер и редакцию чертежа, дату подготовки, кем был подготовлен чертеж, сведения о проекте, масштаб чертежа, точку севера и т. д.

Однако они могут содержать гораздо больше деталей в зависимости от сложности зданий, по которым они были подготовлены.

Недостаточная информация о высотных отметках может означать, что они не удовлетворяют должным образом потребность, для которой они были подготовлены, однако очень подробные высотные отметки могут потребовать много времени и средств для подготовки и могут запутать при чтении. Поэтому важно, чтобы причина рисования была ясной, а требуемый уровень детализации удовлетворял эту потребность.

Фасады могут быть подготовлены по ряду причин, в том числе:

• В рамках обследования существующих зданий.
• Для создания записи о существующем здании.
• Для изучения и обсуждения вариантов дизайна интерьера и экстерьера.
• В рамках заявки на разрешение на строительство.
• В рамках заявки на утверждение строительных норм.
• Для передачи информации о строительстве.
• Для продаж и маркетинга.

Исторически сложилось так, что здания рисовались от руки на двухмерной бумаге, поэтому ортогональная проекция и чертеж двухмерных планов и высот были стандартными средствами представления.

Однако все чаще здания рисуются с использованием программного обеспечения для автоматизированного проектирования (CAD) или программного обеспечения для информационного моделирования зданий (BIM), которое представляет их в трех измерениях. Там, где эти цифровые методы рисования создают 3D-модель здания, двумерные высот могут быть созданы автоматически из 3D-моделей, их не нужно рисовать по отдельности.

Термин высота ‘ также может использоваться для обозначения высоты чего-либо выше или ниже фиксированной точки отсчета или отсчета.
