Осциллограф для чего

Под сигналом понимают величину, отражающуютем или иным способом состояние физ. Самыми распространённымиявляются электрич. В зависимости от способа получения графика ф-ции x t О. В светолучевых О. В качестве преобразователя величины тока или напряжения в пропорц.

Поиск данных по Вашему запросу:

Осциллограф для чего

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Просто о сложном: зачем нужен осциллограф
• Работа с осциллографом
• Вы точно человек?
• Осциллограф
• Основы осциллографических измерений
• Цифровой осциллограф для начинающих. Ч1
• Осциллограф: история и классификация
• Цифровой осциллограф для начинающих. Часть II.
• Как выбрать осциллограф для диагностического поста
• Что такое осциллограф и как им пользоваться

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Осциллограф для новичка .

Просто о сложном: зачем нужен осциллограф

Электронные технологии проникают во все области нашей жизни. Миллионы и миллиарды людей ежедневно пользуются мобильными телефонами, телевизорами, компьютерами и другими электронными устройствами.

По мере совершенствования электронных технологий увеличивается быстродействие этого оборудования. Сегодня в большинстве современных устройств используются высокоскоростные цифровые интерфейсы. Инженеры должны иметь возможность правильно проектировать и достоверно тестировать компоненты своих высокоскоростных цифровых устройств. Контрольно-измерительное оборудование, которое используется инженерами в процессе разработки и испытаний, должно быть пригодно для работы в условиях высоких частот и высоких скоростей передачи данных.

И осциллограф является примером именно такого рода приборов. Осциллографы — это мощные инструменты, которые доказали свою полезность при проектировании и тестировании электронных устройств. Эти приборы крайне необходимы для оценки состояния системы, с их помощью становится возможным определить, какие из компонентов работают корректно, а какие являются источником ошибок.

Кроме того, они помогают узнать, функционирует ли новый компонент так, как было спроектировано. Осциллографы намного более функциональны по сравнению с мультиметрами, потому что они позволяют вам увидеть, как на самом деле выглядят электронные сигналы.

Осциллографы используются в самых различных сферах — от автомобильной промышленности до университетских научно-исследовательских лабораторий и оборонной и аэрокосмической отраслей. Специалисты доверяют осциллографам, которые помогают им более эффективно выявлять неполадки устройств и создавать продукты с широкими функциональными возможностями. Основным назначением осциллографа является точное визуальное представление сигналов.

По этой причине целостность сигнала является очень важной характеристикой. Понятие целостности сигнала относится к способности осциллографа воспроизводить форму сигнала так, чтобы он максимально точно отображал исходный сигнал.

Осциллограф с низкой целостностью сигнала бесполезен, потому что бессмысленно выполнять измерения, если осциллограмма на экране осциллографа отличается по форме и характеристикам от реального сигнала. При этом, однако, важно помнить, что осциллограмма на экране прибора никогда не будет точным представлением реального сигнала вне зависимости от того, насколько хорош осциллограф.

Это происходит потому, что при подключении осциллографа к схеме, сам осциллограф становится частью этой схемы. Другими словами, имеет место некоторое влияние нагрузки. Производители приборов стремятся свести к минимуму воздействие нагрузки, но оно, в той или иной степени, существует всегда. В большинстве случаев современные цифровые осциллографы похожи на осциллограф, показанный на рисунке 1. Вместе с тем, на рынке представлены самые различные модели осциллографов, поэтому ваш прибор может выглядеть совсем иначе.

Несмотря на это, есть некоторые характерные признаки, свойственные большей части такого рода приборов. Передняя панель большинства осциллографов может быть разделена на несколько основных частей: входы каналов, дисплей, органы управления системой горизонтального отклонения, органы управления системой вертикального отклонения и органы управления системой синхронизации запуска. Если ваш осциллограф работает под управлением операционной системы, отличной от Microsoft Windows, то он, скорее всего, будет иметь набор функциональных клавиш для управления меню на экране.

Передняя панель осциллографа Keysight серии InfiniiVision X. Сигналы подаются на осциллограф через входы каналов, которые являются разъемами для подключения пробников. Дисплей — это просто экран, на котором отображаются исследуемые сигналы. Блоки органов управления системами горизонтального и вертикального отклонения содержат регуляторы и клавиши, с помощью которых осуществляется настройка параметров горизонтальной которая обычно представляет собой ось времени и вертикальной которая представляет напряжение оси при отображении сигналов на экране дисплея.

Органы управления системой запуска указывают осциллографу, при каких условиях он должен начинать захватывать данные. Пример того, как выглядит задняя панель осциллографа, показан на рисунке 2. Как можно заметить, многие осциллографы имеют такие же возможности подключения, как и персональные компьютеры. Задняя панель осциллографа Keysight серии Infiniium Осциллограф — это контрольно-измерительный прибор, который используется для отображения графика зависимости одной переменной от другой.

Например, можно построить на дисплее график зависимости напряжения ось Y от времени ось X. На рисунке 3 показан пример такого графика. Это может быть полезным, если вы хотите проверить какой-либо электронный компонент и определить, насколько корректно он функционирует. Если вы знаете, какая форма сигнала должна быть на выходе данного компонента, вы можете использовать осциллограф, чтобы удостовериться, что компонент на самом деле выдает правильный сигнал.

Обратите внимание, что оси X и Y разбиты на деления и образуют сетку. Сетка позволяет проводить визуальные измерения параметров сигнала, хотя при использовании современных осциллографов большинство из этих измерений могут быть сделаны автоматически и более точно самим осциллографом.

Изображение зависимости напряжения прямоугольного сигнала от времени на экране осциллографа. Возможности осциллографа не ограничиваются только построением графика зависимости напряжения от времени. Осциллограф имеет несколько входов, называемых каналами, и каждый из них способен работать независимо.

Поэтому вы можете подключить канал 1 к одному устройству, а канал 2 — к другому. Такой режим называется режимом XY осциллографа. Этот режим полезен для графического представления вольт-амперных характеристик или построения фигур Лиссажу, по форме которых можно судить о разности фаз и отношении частот двух сигналов. На рисунке 4 показаны примеры фигур Лиссажу и значения разности фаз и отношения частот, которым они соответствуют. Первые осциллографы были аналоговыми, в которых для отображения сигнала использовались электронно-лучевые трубки.

Фотолюминесцентный люминофор, которым покрыт экран, светится при попадании на него электрона, и по мере того как загорается каждый последующий участок люминофора, вы можете видеть изображение сигнала. Система синхронизации запуска осциллографа необходима для того, чтобы изображение сигнала на экране выглядело стабильным.

По окончании вывода на экран всей осциллограммы осциллограф ждет наступления следующего определенного события запуска например, пересечения нарастающим фронтом сигнала заданного значения напряжения , а затем запускает развертку снова.

Несинхронизированный запуск развертки бесполезен, потому что изображение сигнала на экране будет нестабильным это верно также и для цифровых запоминающих осциллографов DSO и осциллографов смешанных сигналов MSO, о которых будет рассказано ниже.

Пример аналогового осциллографа. Аналоговые осциллографы полезны, в первую очередь, потому, что свечение люминофора исчезает не мгновенно. Вы можете наблюдать несколько осциллограмм, которые накладываются друг на друга, что позволяет отслеживать глитчи и другие аномалии сигнала. Поскольку отображение сигнала происходит, когда электрон сталкивается с экраном, яркость отображаемой осциллограммы непосредственно связана с интенсивностью реального сигнала. Это позволяет рассматривать осциллограмму как трехмерный график то есть, ось X — время, ось Y — напряжение, ось Z — интенсивность.

Недостаток аналоговых осциллографов состоит в том, что они не позволяют зафиксировать изображение на экране и хранить осциллограмму в течение длительного периода времени. Поскольку вещество люминофора быстро гаснет, часть сигнала может теряться. Кроме того, вы не можете выполнять автоматические измерения параметров сигнала.

Вместо этого обычно приходится выполнять измерения с использованием сетки на дисплее. Аналоговые осциллографы могут отображать не все типы сигналов, так как существует верхний предел скорости вертикальной и горизонтальной развертки электронного луча.

И хотя аналоговые осциллографы до сих пор используются многими инженерами, их не часто можно увидеть в продаже. Им на смену пришли более современные цифровые осциллографы. Цифровые запоминающие осциллографы DSO или ЦЗО были созданы для того, чтобы можно было компенсировать недостатки, присущие аналоговым осциллографам.

В цифровом осциллографе подаваемый на вход сигнал оцифровывается с помощью аналого-цифрового преобразователя АЦП. На рисунке 6 показан пример архитектуры одного из цифровых осциллографов компании Keysight Technologies, Inc. Архитектура цифрового осциллографа. Аттенюатор предназначен для масштабирования сигнала. Усилитель вертикального отклонения обеспечивает дополнительное масштабирование сигнала перед его подачей на АЦП. Аналого-цифровой преобразователь производит выборку и оцифровку входного сигнала.

Эти данные затем сохраняются в памяти прибора. Система синхронизации осуществляет поиск событий запуска, а блок временной развертки определяет длительность интервала времени, отображаемого на экране осциллографа. Микропроцессор выполняет заданную пользователем дополнительную пост-обработку, после чего сигнал, наконец, воспроизводится на экране осциллографа. Наличие данных в цифровой форме позволяет осциллографу выполнить множество измерений различных параметров сигнала.

Кроме того, сигналы могут храниться в памяти сколь угодно долго. В настоящее время программное обеспечение позволяет управлять осциллографом с компьютера с использованием виртуальной передней панели. В цифровых осциллографах входной сигнал является аналоговым, и аналого-цифровой преобразователь производит его оцифровку. Вместе с тем, по мере развития технологий цифровой электроники существенно возросла необходимость одновременного наблюдения аналоговых и цифровых сигналов.

В результате производители осциллографов начали выпускать осциллографы смешанных сигналов, которые способны отображать и аналоговые, и цифровые сигналы, и осуществлять запуск по ним. Как правило, типовой осциллограф смешанных сигналов содержит два или четыре аналоговых и большее количество цифровых каналов рис.

Входные разъемы на передней панели осциллографа смешанных сигналов: четыре аналоговых канала и восемь или шестнадцать цифровых каналов. Преимущество осциллографов смешанных сигналов состоит в том, что они позволяют осуществлять запуск по комбинации аналоговых и цифровых сигналов и отображать их в едином масштабе времени. Как правило, для управления осциллографом используются регуляторы и клавиши на передней панели. В дополнение к органам управления на передней панели многие современные высокопроизводительные осциллографы теперь оснащаются операционными системами, в результате чего они ведут себя как компьютеры.

Вы можете подключить к осциллографу мышь и клавиатуру и использовать их для настройки органов управления с помощью выпадающих меню и кнопок на дисплее.

Кроме того, некоторые осциллографы имеют сенсорные экраны, поэтому для доступа к меню вы можете использовать стилус или прикосновение пальцами. Когда вы приступаете к работе с осциллографом, прежде всего проверьте, что используемый входной канал включен. Для установки осциллографа в исходное состояние по умолчанию нажмите клавишу [Default Setup] Настройки по умолчанию , если она есть. Затем, при ее наличии, нажмите клавишу [Autoscale] Автоматическое масштабирование.

Это позволяет автоматически настроить вертикальный и горизонтальный масштаб, так, чтобы сигнал отображался на дисплее наилучшим образом. Эти настройки могут рассматриваться в качестве отправной точки, и в них затем можно вносить необходимые изменения. Если сигнал вдруг будет потерян, или возникнут проблемы с отображением сигнала, рекомендуется повторить эти шаги. Передние панели большинства осциллографов включают, по крайней мере, четыре основных блока: органы управления системами вертикального и горизонтального отклонения, органы управления системой запуска и органы управления входными каналами.

Эти элементы позволяют настраивать параметры отображения сигнала по вертикальной оси дисплея. Так, например, среди них есть регуляторы, с помощью которых задается число вольт на деление коэффициент отклонения по оси Y сетки экрана. Вы можете растягивать осциллограмму по вертикали, уменьшая значение коэффициента отклонения, или, наоборот, сжимать ее, увеличивая эту величину.

Эти регуляторы позволяют просто перемещать всю осциллограмму вверх или вниз по дисплею.

Работа с осциллографом

Если спросить профессионального регулировщика электронной аппаратуры или радиоинженера: «Какой самый главный прибор на вашем рабочем месте? И это действительно так. Конечно, невозможно обойтись без мультиметра. Но когда речь заходит о регулировке и настройке любого электронного устройства от простого телевизора до многоканального передатчика орбитальной станции, то без осциллографа обойтись невозможно. Осциллограф предназначен для визуального наблюдения и контроля периодических сигналов любой формы: синусоидальной, прямоугольной и треугольной.

Подключил к осциллографу телефон (то, что у телефона в трубке), прижал к банке с водой, включил в банке Ретону — на осциллографе.

Вы точно человек?

Что такое осциллограф и для каких целей он нужен, ты можешь узнать из предудщих статей: Как пользоваться осциллографом и для чего он вообще нужен. Часть I и Как пользоваться осциллографом и для чего он вообще нужен. Часть II. Если же тебе их читать лень, то скажу, что главная задача этого прибора в том, чтобы отобразить на экране изменение электрического сигнала с течением времени. Для этого на экране осциллографа размечена координатная система. Обычная декартова система, на которой имеются ось X и ось Y. По оси X отмечается время, а по оси Y — напряжение.

Осциллограф

Осциллограф — наиболее часто используемый прибор, применяемый на производстве для проверки электронного оборудования. Он дает изображение электрического сигнала и киповец на основании этого изображения может сказать существует ли какая-либо проблема в электрической цепи. Осциллографы дают возможность техникам наблюдать форму электрического сигнала в различных проверяемых точках цепи. Если реальный сигнал, отображенный на осциллографе, отличается от того, каким он должен выглядеть в этой, определенной точке цепи, то особенность различия может обеспечить ценной информацией о причине проблемы в этой цепи. Отображенный сигнал появляется в виде кривой или прямой линии, совмещенной на сетке.

Осциллограф — прибор, показывающий форму напряжения во времени.

Основы осциллографических измерений

Возможно, вы открываете свой сервисный центр по ремонту оборудования. Может быть, вы радиолюбитель, желающий собрать в своем домашнем инструментарии все необходимые для комфортной работы приборы. Или же вы оснащаете исследовательскую лабораторию для высшего учебного заведения, а может просто смотрите ассортимент измерительных приборов кстати, отличный ассортимент осцилографов , которые сейчас можно подобрать на любой вкус в магазине электроники. И вот, в процессе поиска вы натыкаетесь на осциллограф — прибор, очень дорого стоящий и совершенно непонятно что делающий. Попытаемся разобраться, каким образом он работает, зачем нужен и где будет полезен.

Цифровой осциллограф для начинающих. Ч1

Часто, произнося это слово в присутствии человека, не связанного с радиоэлектроникой, мне начинало казаться, что я произнес какое-то очень завораживающее слово. В глазах собеседника сразу появлялось удивление и заинтересованность, и он начинал смотреть на меня как на какого-то мага или волшебника. Так что же это за прибор, который делает человека, занимающегося электроникой, фактически Гарри Поттером? Или как еще говорят, осциллограф делает временную развертку сигнала. Интенсивность или яркость сигнала на дисплее можно представить в виде третьей оси Z. Оси осциллографа.

Таким образом, осциллограф в буквальном смысле — прибор для записи ( регистрации) колебаний. В литературе часто встречается.

Осциллограф: история и классификация

Осциллограф для чего

Попробуем разобраться в том, какую роль играет полоса пропускания, чувствительность и память осциллографа при измерениях, в каких случаях лучше использовать аналоговые и цифровые, двухканальные и двухлучевые осциллографы, а когда вместо современного стационарного цифрового или портативного осциллографа достаточно иметь под рукой старый советский прибор? Ответы на эти и другие вопросы, а также все типовые заблуждения, связанные с этими приборами, вы найдете в нашей подборке — 20 самых важных характеристик осциллографов! А чтобы не попасть впросак, стоит прислушаться к отзывам опытных практиков, помогающим системно подойти к своим запросам и сделать действительно безошибочный выбор. Далее разбираются основные параметры и технические характеристики осциллографов.

Цифровой осциллограф для начинающих. Часть II.

ВИДЕО ПО ТЕМЕ: Как научиться пользоваться Осциллографом

Регистрация Вход. Ответы Mail. Вопросы — лидеры Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка. Мощность рассеивания транзистора? Зачем электродрели нужен редуктор, точнее большая шестеренка?

Измерить простые электрические величины, такие как ток, сопротивление, напряжение можно используя мультиметр.

Как выбрать осциллограф для диагностического поста

На рынке цифровых осциллографов предлагается множество серий от различных производителей, поэтому выбор даже такого известного каждому инженеру прибора становится непростой задачей. При этом тщательное сравнение характеристик и возможностей моделей различных производителей может не дать ответа на вопрос: какой осциллограф лучше подойдет для решения моих задач? В этой статье, полагаясь на свой опыт работы, мы расскажем о простых критериях выбора оптимального осциллографа, рассмотрим типовые применения и предложим для каждой типовой задачи модели осциллографов, выбрав которые Вы сможете эффективно работать и сбережете свои деньги, время и нервы. При выборе осциллографа первый вопрос, который Вас, возможно, интересует — это стоимость прибора. Стоимость цифровых осциллографов зависит от многих параметров, таких как: полоса пропускания, частота дискретизации, число каналов, объем памяти, встроенный анализ протоколов и т. Если при выборе осциллографа, вы будете ориентироваться только на его цену, то вы, возможно, не будете удовлетворены его остальными параметрами. Наоборот, подумайте о ценности прибора, исходя из его характеристик и возможностей.

Что такое осциллограф и как им пользоваться

Электронные технологии проникают во все области нашей жизни. Миллионы и миллиарды людей ежедневно пользуются мобильными телефонами, телевизорами, компьютерами и другими электронными устройствами. По мере совершенствования электронных технологий увеличивается быстродействие этого оборудования. Сегодня в большинстве современных устройств используются высокоскоростные цифровые интерфейсы.

Осциллограф для чего он нужен

Пн-Пт: с до Также он позволяет измерять ряд параметров сигнала, такие как напряжение, ток, частота, угол сдвига фаз. Во многих случаях именно форма сигнала позволяет определить, что именно происходит в цепи. В этом случае напряжение содержит как постоянную, так и переменную составляющие, причем форма переменной составляющей далека от синусоидальной.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Для чего нужен осциллограф
• Осциллограф: подробно простым языком
• Как пользоваться осциллографом и для чего он нужен
• Основы осциллографических измерений
• Для чего нужен осциллограф?
• Зачем нужен пробник для осциллографа?
• Что такое осциллограф и для чего он нужен
• Работа с осциллографом

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Осциллограф. Для начинающих.

Для чего нужен осциллограф

Попробуем разобраться в том, какую роль играет полоса пропускания, чувствительность и память осциллографа при измерениях, в каких случаях лучше использовать аналоговые и цифровые, двухканальные и двухлучевые осциллографы, а когда вместо современного стационарного цифрового или портативного осциллографа достаточно иметь под рукой старый советский прибор?

Ответы на эти и другие вопросы, а также все типовые заблуждения, связанные с этими приборами, вы найдете в нашей подборке — 20 самых важных характеристик осциллографов! А чтобы не попасть впросак, стоит прислушаться к отзывам опытных практиков, помогающим системно подойти к своим запросам и сделать действительно безошибочный выбор. Далее разбираются основные параметры и технические характеристики осциллографов.

Двухлучевой осциллограф позволяет двумя лучами одновременно наблюдать на общей временной развертке два независимых процесса. Двухканальный осциллограф содержит электронный коммутатор, коммутирующий либо намного чаще, чем частота процесса, либо намного реже, чем частота процесса два процесса на один луч.

Все это верно до тех пор, пока исследуются строго периодические процессы. Если же процессы импульсные или не строго периодические форма сигнала отличается в разных периодах или период меняется , качественно наблюдать два таких процесса на двухканальном однолучевом осциллографе невозможно, потому что в каждый момент времени мы видим только кусочек одного процесса.

В принципе двухлучевой осциллограф, конечно, намного лучше однолучевого двухканального. У двухлучевого есть и недостаток: вертикальная развертка каждого луча линейна в своей половине экрана, верхнего — в верхней, нижнего — в нижней. Двухканальный многоканальный осциллограф отличается от двухлучевого многолучевого тем, что у него одновременное наблюдение разных сигналов обеспечивается быстрым переключением с одного канала на другой, т.

Хотя в цифровых осциллографах используются также измерительные функции можно, например, проводить измерения амплитуды сигнала и т. Например, у типового USB-осциллографа — указано 9 бит вертикального разрешения реально часто — 8 бит. Это значит, что входной сигнал, надо поделить на 2 в 8-й степени, то есть на , что при входном сигнале 10 В даст ступеньку в 0,4 В.

Цифровой имеет память, широчайшие возможности рассматривать уже зарегистрированные кратковременные сигналы есть возможность делать их скриншоты , цветной дисплей что очень способствует восприятию информации , множество способов синхронизации, некоторые возможности обработки сигнала.

У аналогового — наименьшие искажения наблюдаемого сигнала, что обычно приводится как основной довод в их пользу. Других, более серьезных доводов обычно не приводят. Еще одна особенность цифровых осциллографов: для наблюдения непрерывного сигнала, и для того, чтобы сильно не увеличивать частоту дискретизации квантования по времени а это необходимо из-за того, что точных быстродействующих АЦП пока еще мало, а то и вовсе нет для решения каких-то задач , часто используются для обработки численные методы аппроксимация, интерполяция, экстраполяция.

Современные микроконтроллеры довольно просто с этой задачей справляются. Но в результате мы видим не настоящий сигнал, а эрзац-сигнал, полученный в результате обработки точечных отсчетов численными методами. У цифрового осциллографа дополнительное удобство — он может запоминать сигнал и выводить его на экран в увеличенном масштабе функция экранной лупы.

А также достаточно просто реализуются функции автонастройки на сигнал и измерение параметров сигнала но это уже в дорогих моделях. Еще одно важное достоинство — просмотр или предварительное возможно и полное декодирование промышленных протоколов.

Цифровой осциллограф работает на принципе преобразования аналогового т. Объем памяти выборок в английской технической документации используются термины Record Length — длина записи или Memory Depth — глубина памяти — третья ключевая характеристика цифровых осциллографов, наряду с полосой пропускания и частотой оцифровки. Суть в том, что это память, работающая на частоте оцифровки. Ее нехватка приводит к тому, что на медленных развертках осциллограф вынужден снижать частоту оцифровки во избежание переполнения памяти.

Если памяти выборок много от 1 Мегасемплов , то это производителем специально подчеркивается, а если мало, то всячески замалчивается. Или приводится большой объем памяти, но оказывается, что это просто ОЗУ встроенного процессора, а не быстрая память выборок.

Допустим, частота выборок — мегавыборок в секунду полоса пропускания — 50 МГц, 10 выборок на период. Смотрим сигнал 50 Гц период 20 мс. За это время осциллограф сделает 10 выборок. С 8-битным АЦП ему надо запомнить 1 байт на выборку. Итого, чтобы зарисовать этот период, ему нужно либо 10 Мб памяти, либо снижать частоту выборок.

Если нужно посмотреть пачку импульсов — используете большую память, если периодический, но высокочастотный сигнал тем более меандр , то тогда более важна частота дискретизации. И частота дискретизации должна быть выше хотя бы раз в десять некоторые даже считают, что это соотношение должно быть не менее Чем выше разрешение экрана, тем больше детализация.

Выбирайте разрешение не менее точек по горизонтали и не менее точек по вертикали, многие современные относительно недорогие осциллографы уже имеют такие экраны. Экран должен быть цветным и с малой инерционностью. Черно-белые экраны с большой инерционностью — прошлый век. Расшифровка протоколов здесь не главное хотя и не без нее. Но вот, допустим, имеем сигнал ШИМ, который в свою очередь может перейти во что угодно — ток, напряжение, температуру, магнитное поле, обороты и т.

Регулирование этих величин, допустим, выполняется с помощью микроконтроллера посредством какого-либо ПИД-регулятора. Как отрабатывать все тонкости этих процессов?

Вот тут и придет на помощь встроенный в осциллограф логический анализатор. Конечно, все то же самое можно делать и отдельным анализатором, и синхронизировать его с аналоговыми сигналами. Таким образом, если вы собираетесь рассматривать цифровой и аналоговый сигналы одновременно, например, цифровой сигнал зависит синхронизирован от аналогового или наоборот, то лучшим решением будет осциллограф с логическим анализатором на борту или хотя бы с возможностью докупить логический анализатор позже но нужно, чтобы у покупаемого осциллографа была такая опция.

Отдельный логический анализатор удобен для работы с чистой цифрой. Шумы осциллографа не имеют никакого отношения к разрешению экрана. Точно так же и погрешность осциллографа не имеет никакого отношения к разрешению экрана.

Эквивалентный режим используется только для периодических сигналов. Он позволяет повысить частоту дискретизации в десятки раз. Суть в том, что друг за другом делается не одна запись сигнала, а много, но каждый раз с небольшим смещением.

Поскольку сигнал все время одинаковый периодический , потом полученные записи накладывают друг на друга, и получают запись с как-бы очень высокой частотой оцифровки, например 50 ГГц, хотя реальная частота оцифровки была обычная, например МГц.

Для однократных сигналов не годится. Некоторые цифровые осциллографы имеют режим сегментированной памяти. То есть их можно оставить работать хоть на неделю, но они будут записывать не весь сигнал, а только его часть, форма которой задается через меню, например, только короткие пики. Таким образом, ни один пик не будет пропущен и будет записан с нужной высокой частотой дискретизации.

А потом все записанные сегменты кусочки сигнала можно разом просмотреть. У портативных приборов цены выше, а параметры хуже, это известно. К осциллографу подключается комплект датчиков. Мотортестер отображает осциллограмму высокого напряжения системы зажигания и в реальном времени параметры импульсов зажигания, такие как пробивное напряжение, время и напряжение горения искры. Система управления современного двигателя, отвечающего строгим нормам токсичности, в качестве главного своего элемента содержит электронный блок управления ЭБУ.

А так как сканер работает с блоком, то он позволяет:. Они могут привлечь внимание разве что новичков и не очень требовательных радиолюбителей. Советские приборы утыканы сбоку и сверху подстроечниками для калибровки. Методика описана в инструкции, обычно довольно бестолковой. Оставьте свои контакты и наш специалист перезвонит Вам в течение нескольких минут. Политика конфиденциальности.

Видеоконференцсвязь Комплекты для видеоконференцсвязи Konftel Решения для видеоконференцсвязи Polycom Аудиоконференцсвязь Конференц-телефоны USB спикерфоны Конференц-системы Системы управления аудио-видео комплексами Экскурсионные системы Сверхъяркие профессиональные LCD дисплеи Оборудование для коммутации и преобразования видео сигналов Звуковое оборудование Кабины для переводчиков Встраиваемые врезные модули Комплекты АВ оборудования Выдвижные мониторы Поворотные PTZ камеры для видеоконференций.

Молниезащита Тросовая молниезащита Изолированная молниезащита Молниеприемники стрежневые и компоненты Молниеприемники активные и компоненты Проволока катанка для молниеприемной сетки Токоотводы проводники молниезащиты Крепления проводников молниезащиты Соединители и клеммы Ограничители импульсных перенапряжений УЗИП и разрядники Счетчики разрядов молнии Инструмент и оборудование Прочее Заземление Готовые комплекты молниезащиты Заземление Вертикальные заземлители и оснастка Заземление электролитическое Проводники заземления Шины заземления Смотровые колодцы Соединители, зажимы и клеммы Крепления проводников заземления Сварка экзотермическая Точки заземления для фундамента Инструмент и оборудование Измерительные приборы и оснастка Прочее Устройства энергосберегающие Реле контроля напряжения.

Все товары раздела Профессиональные мультиметры Калибраторы Токовые клещи Комбинированные приборы Мегаомметры Пробники и тестеры напряжения Измерители сопротивления заземления Тепловизоры Инфракрасные термометры Люксметры Распродажа. Приборы для обслуживания линий электропитания Поиск и трассировка скрытой проводки Анализаторы сети электропитания Трассопоисковое оборудование Обслуживание аккумуляторных батарей Тестеры и анализаторы аккумуляторных батарей Блоки нагрузки Мониторинг аккумуляторных батарей Высоковольтные испытания силовых кабелей Установки для испытания кабелей повышенным напряжением Установки для испытания кабеля переменным напряжением AC Установки для испытания кабеля из сшитого полиэтилена XLPE Установки для прожига кабеля Передвижные электротехнические лаборатории ЭТЛ , мобильные комплексы Диагностика кабельных линий и электрооборудования Испытание силовых кабелей, измерение и диагностика частичных разрядов Приборы для поиска повреждения кабеля Индикаторы короткого замыкания ИКЗ Поиск утечек в трубопроводах Ультразвуковые расходомеры Вспомогательные средства Заземления переносные Штанги изолирующие Указатели напряжения ИК-окна Проверка ВЧ аппаратуры Распродажа.

Статьи и обзоры 20 самых важных характеристик осциллографов! Чем хорош двухлучевой осциллограф? Ограничения двухканального многоканального осциллографа Двухканальный многоканальный осциллограф отличается от двухлучевого многолучевого тем, что у него одновременное наблюдение разных сигналов обеспечивается быстрым переключением с одного канала на другой, т.

Любой осциллограф — это не измерительный, а наблюдательный прибор Хотя в цифровых осциллографах используются также измерительные функции можно, например, проводить измерения амплитуды сигнала и т. Цифровой или аналоговый осциллограф? Цифровой осциллограф не покажет ВЧ импульсы Еще одна особенность цифровых осциллографов: для наблюдения непрерывного сигнала, и для того, чтобы сильно не увеличивать частоту дискретизации квантования по времени а это необходимо из-за того, что точных быстродействующих АЦП пока еще мало, а то и вовсе нет для решения каких-то задач , часто используются для обработки численные методы аппроксимация, интерполяция, экстраполяция.

Цифровой осциллограф умеет запоминать сигналы У цифрового осциллографа дополнительное удобство — он может запоминать сигнал и выводить его на экран в увеличенном масштабе функция экранной лупы.

Ограничения АЦП цифровых осциллографов Цифровой осциллограф работает на принципе преобразования аналогового т. Дискретизация по уровню измеряемого сигнала как правило, это напряжение. Чтобы его как можно точнее измерить, надо иметь хорошую дискретизацию по уровню. Допустим, мы имеем АЦП 8-бит. Теоретически он дает уровней сигнала. Многолучевым цифровой осциллограф в принципе быть не может.

Интерфейс для связи с компьютером имеют не только цифровые, но и многие аналоговые осциллографы. Объем памяти цифрового осциллографа Объем памяти выборок в английской технической документации используются термины Record Length — длина записи или Memory Depth — глубина памяти — третья ключевая характеристика цифровых осциллографов, наряду с полосой пропускания и частотой оцифровки.

Как связаны шумы и погрешность Разрешение экрана Чем выше разрешение экрана, тем больше детализация. Как связаны шумы и погрешность Когда нужен осциллограф с логическим анализатором? Как связаны шумы и погрешность Как связаны шумы и погрешность осциллографа с разрешением экрана?

Эквивалентный режим Эквивалентный режим используется только для периодических сигналов. Режим сегментированной памяти Некоторые цифровые осциллографы имеют режим сегментированной памяти. Минусы портативных осциллографов У портативных приборов цены выше, а параметры хуже, это известно. Что такое мотортестер? Что такое автомобильный диагностический сканер?

А так как сканер работает с блоком, то он позволяет: Наблюдать сигналы с датчиков системы, следить за их изменением во времени. Проверять работу исполнительных механизмов путем приведения их в действие и визуального или другого контроля.

Считывать сохраненные системой коды неисправностей.

Осциллограф: подробно простым языком

Попробуем разобраться в том, какую роль играет полоса пропускания, чувствительность и память осциллографа при измерениях, в каких случаях лучше использовать аналоговые и цифровые, двухканальные и двухлучевые осциллографы, а когда вместо современного стационарного цифрового или портативного осциллографа достаточно иметь под рукой старый советский прибор? Ответы на эти и другие вопросы, а также все типовые заблуждения, связанные с этими приборами, вы найдете в нашей подборке — 20 самых важных характеристик осциллографов! А чтобы не попасть впросак, стоит прислушаться к отзывам опытных практиков, помогающим системно подойти к своим запросам и сделать действительно безошибочный выбор. Далее разбираются основные параметры и технические характеристики осциллографов. Двухлучевой осциллограф позволяет двумя лучами одновременно наблюдать на общей временной развертке два независимых процесса. Двухканальный осциллограф содержит электронный коммутатор, коммутирующий либо намного чаще, чем частота процесса, либо намного реже, чем частота процесса два процесса на один луч.

Пока что ещё можно выделить три основных вида осциллографов: аналоговые, цифровые и.

Как пользоваться осциллографом и для чего он нужен

Осциллограф является одним из основных инструментов, предназначенным для тестирования электронных схем. Этот измерительный прибор отображает форму электрических сигналов, показывает изменение напряжения с течением времени и позволяет понять, что же на самом деле происходит в схеме. Многие из параметров, измеряемых осциллографом, невозможно получить, используя обычный мультиметр. Базовый принцип, лежащий в основе любых осциллографов, один и тот же, но существует целый ряд отличий в способах обработки сигнала. Эти отличия и формируют различные категории осциллографов. Наиболее общее деление можно произвести, выделив аналоговые и цифровые приборы. Последние, в свою очередь, делятся на цифровые осциллографы, цифровые запоминающие осциллографы, осциллографы с цифровым люминофором и цифровые стробоскопические осциллографы. Первоначально все осциллографы были исключительно аналоговыми.

Основы осциллографических измерений

Что являет собой такой интересный и занимательный прибор, как его применяют специалисты электрики. Вот в толковом словаре говориться, что это специальный прибор, который используется для измерения зависимости между несколькими быстро меняющиеся измерительными величинами, в данном аппарате идет речь конкретно об электрических колебаниях. Вот если немного упростить предыдущее пояснение, то осциллограф это прибор, который отображает на экране устройства кривые напряжения тока, которые показываются в зависимости с функцией времени. Главная деталь этого прибора является специальная трубка — электронная лучевая, которая очень похожа на обычный кинескоп от телевизора. При помощи подобного устройства можно измерить уровни, постоянно меняющиеся со временем напряжения, а также ее периодические сигналы.

Измерить простые электрические величины, такие как ток, сопротивление, напряжение можно используя мультиметр.

Для чего нужен осциллограф?

Портативный цифровой мультиметр, это, наверное, самый распространенный измерительный прибор, который, пожалуй, есть в каждой измерительной лаборатории, у каждого инженера и техника. Идея совместить мультиметр и осциллограф выглядит очень логичной и востребованной. В ходе разработки, отладки и обслуживания электронных систем на одной и той же плате возникает необходимость как измерений напряжений, токов, сопротивления мультиметр , так и наблюдения формы сигналов и ее динамики осциллограф. Нужен ли осциллограф со встроенным мультиметром? Ведь цифровой осциллограф сам способен выполнять некоторые функции мультиметра, а именно — измерять постоянное и переменное напряжение, измерять частоту сигнала.

Зачем нужен пробник для осциллографа?

Возможно, вы открываете свой сервисный центр по ремонту оборудования. Может быть, вы радиолюбитель, желающий собрать в своем домашнем инструментарии все необходимые для комфортной работы приборы. Или же вы оснащаете исследовательскую лабораторию для высшего учебного заведения, а может просто смотрите ассортимент измерительных приборов кстати, отличный ассортимент осцилографов , которые сейчас можно подобрать на любой вкус в магазине электроники. И вот, в процессе поиска вы натыкаетесь на осциллограф — прибор, очень дорого стоящий и совершенно непонятно что делающий. Попытаемся разобраться, каким образом он работает, зачем нужен и где будет полезен. Осциллограф — это прибор, который визуально показывает, есть ли напряжение в какой-то точке электрической цепи. Возьмем для примера современную цифровую модель.

Пост пикабушника gramotey11 с тегами Не мое, Осциллограф, Косынка. Есть Я один не знаю зачем он нужен? конечно я мог загуглить но интересно.

Что такое осциллограф и для чего он нужен

Абсолютно верно. Они не заменяют, они дополняют настольный типа Rigol dsz или hantek dsop — хорошие бюджетные варианты. При ограниченном бюджете можно рекомендовать старый аналоговый осциллограф. Приборы с 1 каналом и полосой 10 МГц стоят около 50 долларов, а за иногда можно найти и четырехканальный, если повезет.

Работа с осциллографом

Решил, что нужен осциллограф. Для чего — хз, чтоб был. Выбор остановил на rigol dsz. Компактен, недорогой относительно. Кто что скажет?

Очень нужна Ваша помощь.

Для чего нужен осциллограф? Осциллограф очень полезное устройство, потому что без него невозможно производить необходимые исследования и диагностику компьютеров и ноутбуков. Это устройство производит замер колебания энергии на промежуток времени, с учетом выявления последующего отклонения или потенциальной поломки. Осциллограф используется очень часто при ремонте блоков питания от компьютера, микросхем и другой мелочи. Цифровые осциллографы, появились совсем, не давно, хотя они и имеют компактный вариант исполнения, но они не всегда дают точные замеры, в отличие от электронно-лучевых осциллографов. Так же это нехитрое устройство применяется в аналитических и проверочных испытаниях нового оборудования и комплектующих.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео.

Что такое осциллограф? — Определение из WhatIs.com

По

• Участник TechTarget

Осциллограф — это лабораторный прибор, обычно используемый для отображения и анализа формы электронных сигналов. По сути, устройство рисует график зависимости мгновенного напряжения сигнала от времени.

Типичный осциллограф может отображать сигналы переменного тока (AC) или пульсирующего постоянного тока (DC) с частотой от приблизительно 1 герца (Гц) до нескольких мегагерц (МГц). Осциллографы высокого класса могут отображать сигналы с частотой до нескольких сотен гигагерц (ГГц). Дисплей разбит на так называемые горизонтальные деления (hor div) и вертикальные деления (vert div). Время отображается слева направо на горизонтальной шкале. Мгновенное напряжение отображается на вертикальной шкале, причем положительные значения идут вверх, а отрицательные — вниз.

Самая старая форма осциллографа, которая до сих пор используется в некоторых лабораториях, известна как электронно-лучевой осциллограф . Он создает изображение, заставляя сфокусированный электронный луч двигаться или перемещаться по рисунку по поверхности электронно-лучевой трубки (ЭЛТ). Более современные осциллографы электронно воспроизводят действие ЭЛТ, используя жидкокристаллический дисплей (жидкокристаллический дисплей), аналогичный тем, которые используются в ноутбуках. В самых сложных осциллографах для обработки и отображения сигналов используются компьютеры. Эти компьютеры могут использовать любой тип дисплея, включая CRT, LCD и газовую плазму.

В любом осциллографе горизонтальная развертка измеряется в секундах на деление (с/дел), миллисекундах на деление (мс/дел), микросекундах на деление (с/дел) или наносекундах на деление (нс/дел). Вертикальное отклонение измеряется в вольтах на деление (В/дел), милливольтах на деление (мВ/дел) или микровольтах на деление (мкВ/дел). Практически все осциллографы имеют регулируемые параметры горизонтальной развертки и вертикального отклонения.

На иллюстрации показаны две распространенные формы сигналов, которые могут отображаться на экране осциллографа. Сигнал вверху представляет собой синусоиду; сигнал внизу представляет собой линейную волну. Из этого изображения видно, что оба сигнала имеют одинаковую или почти одинаковую частоту. Они также имеют примерно одинаковую амплитуду от пика к пику. Предположим, что скорость горизонтальной развертки в этом случае составляет 1 мкс/дел. Затем обе эти волны завершают полный цикл каждые 2 мкс, поэтому их частоты составляют приблизительно 0,5 МГц или 500 кГц. Если вертикальное отклонение установлено, скажем, на 0,5 мВ/дел, то обе эти волны имеют размах амплитуд приблизительно 2 мВ.

В наши дни типичными высококачественными осциллографами являются цифровые устройства. Они подключаются к персональным компьютерам и используют их дисплеи. Хотя в этих машинах больше не используются сканирующие электронные лучи для создания изображений волновых форм на манер старого электронно-лучевого «скопа», основной принцип остался прежним. Программное обеспечение управляет скоростью развертки, вертикальным отклонением и множеством других функций, которые могут включать:

• Хранение осциллограмм для дальнейшего использования и сравнения
• Отображение нескольких осциллограмм одновременно
• Спектральный анализ
• Портативность
• Вариант питания от батареи
• Возможность использования со всеми популярными операционными платформами
• Увеличение и уменьшение масштаба
• Многоцветные дисплеи

Последнее обновление: декабрь 2021 г.

прием данных

Прием данных — это процесс получения и импорта данных для немедленного использования или хранения в базе данных.

ПоискСеть

• беспроводная ячеистая сеть (WMN)

  Беспроводная ячеистая сеть (WMN) — это ячеистая сеть, созданная путем соединения узлов беспроводной точки доступа (WAP), установленных в …

• Wi-Fi 7

  Wi-Fi 7 — это ожидаемый стандарт 802.11be, разрабатываемый IEEE.

• сетевая безопасность

  Сетевая безопасность включает в себя все шаги, предпринятые для защиты целостности компьютерной сети и данных в ней.

ПоискБезопасность

• Что такое модель безопасности с нулевым доверием?

  Модель безопасности с нулевым доверием — это подход к кибербезопасности, который по умолчанию запрещает доступ к цифровым ресурсам предприятия и …

• RAT (троянец удаленного доступа)

  RAT (троян удаленного доступа) — это вредоносное ПО, которое злоумышленник использует для получения полных административных привилегий и удаленного управления целью . ..

• атака на цепочку поставок

  Атака на цепочку поставок — это тип кибератаки, нацеленной на организации путем сосредоточения внимания на более слабых звеньях в организации …

ПоискCIO

• Пользовательский опыт

  Дизайн взаимодействия с пользователем (UX) — это процесс и практика, используемые для разработки и внедрения продукта, который обеспечит позитивное и …

• соблюдение конфиденциальности

  Соблюдение конфиденциальности — это соблюдение компанией установленных правил защиты личной информации, спецификаций или …

• контингент рабочей силы

  Временная рабочая сила — это трудовой резерв, члены которого нанимаются организацией по запросу.

SearchHRSoftware

• Поиск талантов

  Привлечение талантов — это стратегический процесс, который работодатели используют для анализа своих долгосрочных потребностей в талантах в контексте бизнеса . ..

• удержание сотрудников

  Удержание сотрудников — организационная цель сохранения продуктивных и талантливых работников и снижения текучести кадров за счет стимулирования …

• гибридная рабочая модель

  Гибридная рабочая модель — это структура рабочей силы, включающая сотрудников, работающих удаленно, и тех, кто работает на месте, в офисе компании…

SearchCustomerExperience

• CRM (управление взаимоотношениями с клиентами) аналитика

  Аналитика CRM (управление взаимоотношениями с клиентами) включает в себя все программные средства, которые анализируют данные о клиентах и ​​представляют…

• разговорный маркетинг

  Диалоговый маркетинг — это маркетинг, который вовлекает клиентов посредством диалога.

• цифровой маркетинг

  Цифровой маркетинг — это общий термин для любых усилий компании по установлению связи с клиентами с помощью электронных технологий.

Осциллограф: значение, примеры, типы и использование

Если вы когда-либо смотрели на график, показывающий зависимость переменного напряжения от времени, вы можете задаться вопросом, как эта синусоидальная волнообразная форма была создана с помощью типичного аналогового вольтметра. По правде говоря, вы не можете записать данные, необходимые для построения этого графика, если не используете прибор под названием 9.0161 осциллограф . Мы можем анализировать большинство типов волн, включая звуковые волны, с помощью осциллографа. Нам просто нужно преобразовать сигналы в формат, понятный осциллографу.

Определение осциллографа

Нам нужно начать понимать, что такое осциллограф и как он работает. Лучше всего начать с определения.

Осциллограф — это устройство, используемое для измерения изменения электронного сигнала во времени. Он принимает изменяющийся во времени входной сигнал от источника питания или компонента схемы и отображает сигнал на экране, который может измерять напряжение и время с использованием формы сигнала.

Типы осциллографов

Существует два основных типа осциллографов; цифровой осциллограф или цифровой запоминающий осциллограф (DSO) и электронно-лучевой осциллограф (CRO). Они оба имеют одну и ту же функцию, но выполняют ее по-разному.

Электронно-лучевой осциллограф (CRO)

Электронно-лучевой осциллограф использует электронно-лучевую трубку, которая направляет электроны на экран осциллографа. Экран покрыт фосфором, который возбуждается, когда на него падают электроны, и высвобождает энергию в виде света, который мы наблюдаем в виде яркой точки на экране. Если через CRO проходит сигнал (например, переменное напряжение), то электронный пучок от катода перемещается относительно наложенных электрического и магнитного полей.

Электрическое поле — это область пространства, в которой заряженная частица будет чувствовать силу.

Магнитное поле — это область в пространстве, где движущийся заряд или постоянный магнит испытывает силу.

Затем электроны отклоняются электрическим и магнитным полями в области между двумя отклоняющими пластинами. Движущиеся электроны ударяются о экран в разных точках, и, следовательно, будет создаваться картина, представляющая напряжение (она будет синусоидальной в случае переменного тока). Любые корректировки входного напряжения или частоты изменят силу приложенных полей, создав на экране другую форму волны. Осциллограмму можно использовать для прямых измерений напряжение (), частота (), период () и другие электрические величины. На рисунке ниже показан пример электронно-лучевого осциллографа.

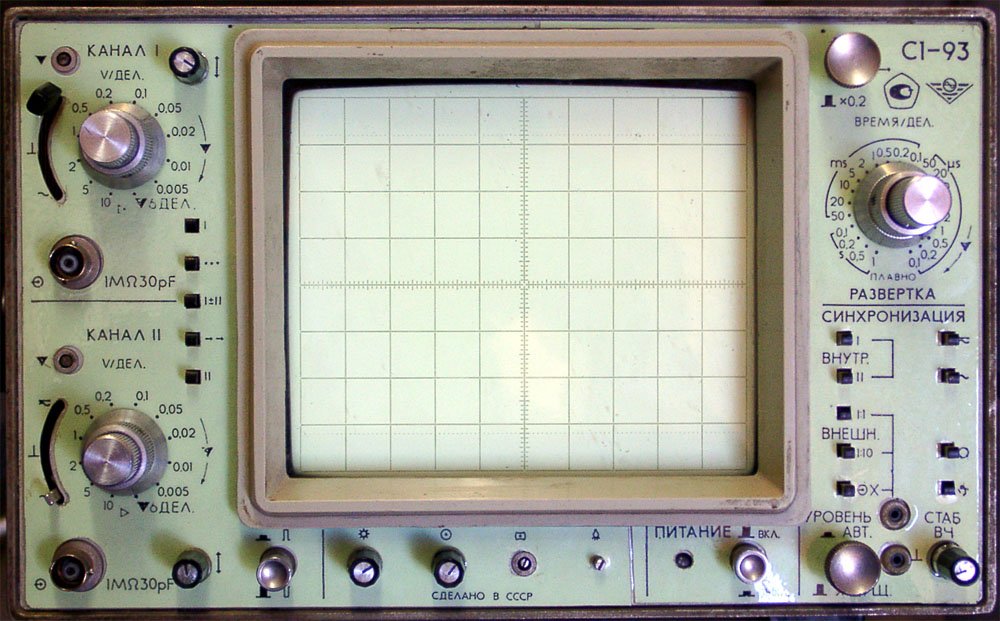

Изображение типичного электронно-лучевого осциллографа (КРО) с сигналом, представленным на покрытом люминофором экране слева. С правой стороны находятся элементы управления, позволяющие регулировать масштаб изображения.

Цифровой запоминающий осциллограф (DSO)

Цифровой запоминающий осциллограф является более современным из двух типов осциллографов. Он принимает аналоговый сигнал в качестве входного сигнала и использует сложное программное обеспечение для обработки сигналов для преобразования его в цифровой сигнал. Он может сохранять форму сигнала в памяти и преобразовывать его в цифровое изображение, которое можно просмотреть на ЖК-экране. Следовательно, отклоняющие пластины, электрические и магнитные поля не требуются. DSO также можно подключить к принтеру для получения распечатки любого сигнала, хранящегося в памяти, или изображение можно даже сохранить на USB-накопителе. Как и в случае с CRO, сигнал в DSO можно использовать для измерения напряжения, частоты и т. д. На изображении ниже показан типичный DSO.

Изображение современного цифрового запоминающего осциллографа с сигналом, отображаемым на ЖК-экране. Эти осциллографы постепенно заменяют типичные CRO из-за их способности хранить и передавать данные.

Использование осциллографа

Существует множество применений осциллографа, но ниже мы упомянем только три; тестирование цепей, электрокардиограммы и анализ звуковых волн.

Использование осциллографа: тестирование цепей

Осциллограф — это прибор, который довольно часто можно найти в школьных лабораториях и использовать для демонстрации синусоидального поведения переменного тока (AC). Однако у осциллографа есть гораздо более практическое применение; для проверки электрической цепи. Осциллографы можно использовать для определения места неисправности или просто для проверки входных и выходных токов в разных точках цепи. Это делается с помощью осциллографа для измерения пикового напряжения, периода, частоты и другие электрические величины источника переменного тока.

Переменный ток (AC) возникает, когда электрический ток (электроны) колеблется взад и вперед в цепи, но энергия все еще течет в одном направлении.

На приведенном ниже рисунке показано, как выглядит дисплей осциллографа.

Изображение вывода на осциллограф. Разделения на экране служат равными интервалами на графике, позволяя измерять напряжение, Public Domain Vectors

Линия, показанная на экране, представляет типичное синусоидальное/переменное напряжение, а деления на экране могут использоваться для измерения этого напряжения в разное время.

Использование осциллографа: Электрокардиограммы (ЭКГ)

Электрические цепи не являются единственными источниками электрического тока; наши тела производят крошечные электрические токи, которые можно измерить и проконтролировать с помощью осциллографов. В больнице электроды электрокардиограммы (ЭКГ) подключают к пациентам, у которых необходимо контролировать частоту сердечных сокращений. Каждое сердцебиение пациента производит небольшой, но измеримый ток, который можно обнаружить с помощью цифрового осциллографа.

Форма волны создается путем измерения крошечных напряжений в сердце во время каждого сердечного сокращения, поэтому врач считывает в реальном времени график зависимости напряжения от времени . Расстояние между пиками напряжения является измерением частоты сердечных сокращений. ЭКГ также можно использовать в качестве инструмента для прогнозирования возможных проблем с сердцем в будущем. ЭКГ не дает синусоидальных графиков, поскольку сердечные сокращения имеют время релаксации между ударами и сложный сигнал ударов, как показано на рисунке ниже.

Кривая ЭКГ на экране осциллографа. Импульсы на экране периодические из-за естественного ритма типичного сердцебиения.

Использование осциллографа: звуковые волны

Как мы уже знаем, звуковые волны вызываются вибрацией молекул воздуха, и для их формирования не требуется электрического тока. Однако мы можем измерить свойства звуковой волны с помощью осциллографа. Звуковой сигнал может быть преобразован с помощью преобразователя в электрический сигнал (ряд напряжений), который осциллограф может декодировать и представить на экране.

Преобразователь — это электрический компонент, который может преобразовывать энергию из одной формы в другую.

CRO и цифровые осциллографы могут использоваться для декодирования и представления звуковых волн. Осциллограф можно использовать для измерения амплитуды , частоты, и периода звуковой волны. На приведенной ниже диаграмме показана установка, состоящая из генератора звуковых волн, который создает звуковые волны, передаваемые через динамик и регистрируемые осциллографом, который дает визуальное представление звуковых волн.

Установка, включающая генератор звуковых волн, создающий звуковые волны, излучаемые динамиком и отображаемые на экране с помощью осциллографа. Эту простую настройку можно использовать для определения свойств производимых звуковых волн. Wikimedia Commons CC BY-SA 3.0

Пример осциллографа и график

На изображении переменного напряжения, показанном на осциллографе ниже, чувствительность напряжения установлена ​​в вольтах на дивизию. Рассчитайте пиковое напряжение сигнала.

Пример графика зависимости напряжения переменного тока от времени на экране осциллографа. Амплитуда и период этого сигнала могут быть определены из этого изображения, адаптированного из изображения JerichoTX CC BY-SA 3.0.

Помните, что это график зависимости напряжения от времени. Пиковое напряжение — это напряжение, измеренное от оси x до максимального значения напряжения, но, поскольку на экране осциллографа нет оси x, мы можем измерить размах напряжения (от самой высокой точки до самой низкой точки) и разделить это значение значение на два. Это показано линией со стрелкой на рисунке ниже.

Размах напряжения — это число делений от самой высокой до самой низкой точки на графике осциллографа, умноженное на настройку вольт на деление. Пиковое напряжение составляет половину этого значения. Адаптировано из изображения JerichoTX CC BY-SA 3.0.

Между самой высокой и самой низкой точками на графике осциллографа есть четыре деления, и если мы умножим это значение на настройку вольт на деление, мы получим размах напряжения следующим образом.

Мы получаем размах напряжения, а затем нужно разделить это значение на два, чтобы получить пиковое напряжение этого сигнала переменного тока.

Таким образом, переменный ток имеет пиковое напряжение .

Осциллограф — Основные выводы

• Осциллограф — это устройство, используемое для измерения изменения электронного сигнала во времени.
• Принимает изменяющийся во времени входной сигнал и отображает его на экране в виде волны.
• Осциллограмму можно использовать для измерения напряжения, частоты и периода сигнала.
• Существует два типа осциллографов: цифровой запоминающий осциллограф (DSO) и электронно-лучевой осциллограф (CRO).
