Соленоидные клапаны для воды, нормально открытые и закрытые

Соленоидные клапаны отличаются от простых клапанов стандартной запорной арматуры тем, что они работают в автоматическом режиме и предполагают удалённое воздействие на запорное устройство.С помощью электромагнитного соленоидного клапана можно дистанционно подать требуемый объём жидкости, газа или пара в нужный момент времени.

Применение

Соленоидные клапаны используются в современных системах полива в сельском хозяйстве, в системах отопления, канализации и водоснабжения жилых домов, для функции дозирования в пищевой, химической и фармацевтической промышленности.

Они незаменимы в установках, где необходима автоматическая подача жидкости по требованию: кофейные аппараты, посудомоечные машины и т.п.

Также соленоидные клапаны используются в системах очищения, например, на автомобильных мойках, в промышленных стиральных машинах, в системах фильтрации (обратный осмос), в бассейнах, в сантехническом оборудовании.



В нашем интернет-магазине представлены соленоидные клапаны брендов СEME и PVD.

Ассортимент соленоидных клапанов

• Нормально закрытые и открытые соленоидные клапаны для воды. Причем для воды технического и питьевого качества используется одна и та же модель арматуры. Отличия заключаются в типе уплотнителей.

• Нормально закрытые и открытые соленоидные клапаны для воздуха, монтируемые в пневматические системы и воздуховоды среднего и высокого давления.

• Нормально открытые и закрытые соленоидные клапаны для дизтоплива или легкого масла, питаемые как от бытовой электросети, так и от аккумуляторов на 12В.

• Нормально открытые или закрытые соленоидные клапаны для газа, в том числе и горючего. В последнем случае используются особые клапаны, прошедшие соответствующую сертификацию и подключаемые к электросетям со слабым напряжением (12 или 24В), исключающим искрение.

• Закрытая и открытая арматура для хладагентов и прочих сред с температурой ниже нуля. Однако модели для холодильников и прочих систем циркуляции охлаждающих сред не рассчитаны на работу с аммиаком и его производными. Питание таких запорных элементов осуществляется от сети на 120 или 220В. При этом принцип работы арматуры «закрытого» типа предполагает отсутствие напряжения на катушке питания в случае срабатывания запорного узла. Арматура «открытого» типа не потребляет электроэнергию в случае свободного течения контролируемой среды сквозь корпус клапана. Помните об этом при выборе разновидности клапана.

У нас вы купите только оригинальный сертифицированный товар по приемлемым ценам.
Мы продаем товар с доставкой не только по Москве, но и по всей России.
Для клиентов из Белоруссии, Казахстана, Киргизии и Армении возможны поставки под заказ по российским ценам.

Соленоидный клапан 1098/9A6 с катушкой

org/BreadcrumbList»>
• Холодильное оборудование
• Соленоидные клапаны

Соленоидный клапан 1098/9A6 с катушкой

20 500,39 P / шт
с НДС актуально на 19.12.22
цена не является публичной офертой.

298,06 евро
цена в рублях привязана к курсу евро и обновляется ежедневно

Артикул	1098/9A6
id товара	11686
Страна	Италия
Минимальный заказ	1 шт
В наличии на складах	10+ шт

Выберите город доставки: Москва
Выберите способ доставки:
Деловые линии

Склад	В наличии на складе	Цена за ед. без доставки	Цена доставки	Срок доставки, дней	Сколько нужно, шт	Стоимость с доставкой
Санкт-Петербург9	10+ шт	20500,39P

Общее описание

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1098/9A6 от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.

Технические
характеристикиДополнительная
информацияКомплектующие
 Модельный
ряд

Характеристика

Производитель	Castel
Модель	10
Нормальное положение	(NC) Нормально закрытый
Соединительный размер	28 мм (1 1/8″)
Коэффициент расхода	10 Kv, м3/ч
Тип входного соединения	Под пайку
Тип выходного соединения	Под пайку
Хладагенты	HCFC/HFC
Средний температурный диапазон	-35 +110 °C

Дополнительная информация

Каталог продукции Castel (9. 88Mb)

Полезные ссылки

Сайт производителя Castel

Вам также может понадобиться

Коннектор для катушки 9150/R02

• Артикул: 9150/R02
• Страна: Италия
• В наличии: много

9150/R02 Castel- это универсальный DIN-коннектор для электромагнитных катушек соленоидных клапанов. Степень защиты — IP65. Тип присоединения DIN43650-A.

83,08 P

1,21 €

Припой серебряный 15%, по пруткам

• Артикул: 33402050
• Страна: Германия
• В наличии: нет

Медно-фосфорные твердые припои Felder специально разработаны для пайки меди, латуни, бронзы, стали и комбинаций этих металлов. Формула сплава: 15Ag;80,3Cu;4,7P.

Временно не продается

Вам также может понадобиться

Модельный ряд

Соленоидный клапан 1028/2A6, с катушкой

• Артикул: 1028/2A6
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1028/2A6 от Castel — это нормально закрытые электромагнитные клапаны прямого действия, с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока. Нормально закрытый клапан при отсутствии питания закрыт, а при подаче напряжения открывается.

Временно не продается

Соленоидный клапан 1028/3A6, с катушкой

• Артикул: 1028/3A6
• Страна: Италия
• В наличии: много

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1028/3A6 от Castel — это нормально закрытые электромагнитные клапаны прямого действия, с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока. Нормально закрытый клапан при отсутствии питания закрыт, а при подаче напряжения открывается.

1’606,91 P

23,36 €

Соленоидный клапан 1059/9A6 с катушкой

• Артикул: 1059/9A6
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1078/11A6 от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.

Временно не продается

Соленоидный клапан 1068/3A6, с катушкой

• Артикул: 1068/3A6
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1068/3A6 от Castel — это нормально закрытые электромагнитные клапаны прямого действия, с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока. Нормально закрытый клапан при отсутствии питания закрыт, а при подаче напряжения открывается.

Временно не продается

Соленоидный клапан 1068/3S

• Артикул: 1068/3S
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1068/3S от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест. Нормально закрытый клапан при отсутствии питания закрыт, а при подаче напряжения открывается.

Временно не продается

Соленоидный клапан 1068/4A6, с катушкой

• Артикул: 1068/4A6
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1068/4A6 от Castel — это нормально закрытые электромагнитные клапаны прямого действия, с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока. Нормально закрытый клапан при отсутствии питания закрыт, а при подаче напряжения открывается.

Временно не продается

Соленоидный клапан 1068/M10S (10 мм)

• Артикул: 1068/M10S
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1068/M10S от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест. Нормально закрытый клапан при отсутствии питания закрыт, а при подаче напряжения открывается.

Временно не продается

Соленоидный клапан 1068/M10A6, с катушкой

• Артикул: 1068/M10A6
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1068/M10A6 от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока. Нормально закрытый клапан при отсутствии питания закрыт, а при подаче напряжения открывается.

Временно не продается

Соленоидный клапан 1068/M12S (12 мм)

• Артикул: 1068/M12S
• Страна: Италия
• В наличии: 1 шт

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1068/M12S от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест. Нормально закрытый клапан при отсутствии питания закрыт, а при подаче напряжения открывается.

2’936,91 P

42,70 €

Соленоидный клапан 1078/4S

• Артикул: 1078/4S
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1078/4S от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест. Нормально закрытый клапан при отсутствии питания закрыт, а при подаче напряжения открывается.

Временно не продается

Соленоидный клапан 1078/M12A6, с катушкой

• Артикул: 1078/M12A6
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1078/M12A6 от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.

Временно не продается

Соленоидный клапан 1078/5A6, с катушкой

• Артикул: 1078/5A6
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1078/5A6 от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.

Временно не продается

Соленоидный клапан 1078/9S

• Артикул: 1078/9S
• Страна: Италия
• В наличии: 2 шт

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1078/9S от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест. Нормально закрытый клапан при отсутствии питания закрыт, а при подаче напряжения открывается.

19’299,62 P

280,60 €

Соленоидный клапан 1078/11A6 с катушкой

• Артикул: 1078/11A6
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1078/11A6 от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.

Временно не продается

Соленоидный клапан 1079/11A6 с катушкой

• Артикул: 1079/11A6
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1079/11A6 от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.

Временно не продается

Соленоидный клапан 1079/13A6 с катушкой

• Артикул: 1079/13A6
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1079/13A6 от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.

Временно не продается

Соленоидный клапан 1079/M42A6 (42 мм) с катушкой

• Артикул: 1079/M42A6
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1079/M42A6 от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.

Временно не продается

Соленоидный клапан 1098/6A6 с катушкой

• Артикул: 1098/6A6
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1098/6A6 от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.

Временно не продается

Соленоидный клапан 1098/7A6 с катушкой

• Артикул: 1098/7A6
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1098/7А6 от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.

Временно не продается

Соленоидный клапан 1098/9A6 с катушкой

• Артикул: 1098/9A6
• Страна: Италия
• В наличии: много

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1098/9A6 от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.

20’500,39 P

298,06 €

Соленоидный клапан 1098/9S

• Артикул: 1098/9S
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1098/9S от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест. Нормально закрытый клапан при отсутствии питания закрыт, а при подаче напряжения открывается.

Временно не продается

Что такое пневматический электромагнитный клапан?

Электромагнитный клапан, также известный как клапан с электрическим приводом, представляет собой клапан, в котором для работы используется электромагнитная сила. Когда электрический ток проходит через катушку соленоида, создается магнитное поле, которое заставляет стержень из черного металла двигаться. Это основной процесс, который открывает клапан, и он работает прямо или косвенно с воздухом.

Электромагнитные клапаны могут быть нормально открытыми или нормально закрытыми:

• Нормально открытый (Н/О) , клапан остается открытым, когда соленоид не заряжен.
• Нормально закрытый (НЗ) , клапан остается закрытым, когда соленоид не заряжен.

Зачем использовать электромагнитный клапан?

Электромагнитные клапаны устраняют необходимость в ручном или пневматическом управлении пневматическим контуром и требуют для работы только электрического входа (и давления воздуха для управляемых клапанов), что упрощает их программирование и установку в самых разных областях применения.

Какие существуют типы электромагнитных клапанов?

Как мы увидим, соленоидные клапаны можно разделить на следующие широкие категории: прямого действия или соленоидные пилотные. Клапаны с электромагнитным управлением можно дополнительно разделить на клапаны с внутренним или внешним управлением, и их иногда называют электромагнитными клапанами с сервоприводом.

• Прямого действия

В случае электромагнитных клапанов прямого действия сила, создаваемая электромагнитом, должна быть больше, чем сила, создаваемая давлением воздуха. Для их работы не требуется давления в трубопроводе, и они могут работать в условиях вакуума.

В Н/З клапанах прямого действия стержень соленоида прикреплен к золотнику и удерживается на месте пружиной. Когда соленоид заряжается, магнитное поле заставляет стержень соленоида подниматься, перемещая катушку и позволяя воздуху проходить на другую сторону. В нормально замкнутом клапане происходит обратное – пружина удерживает золотник в открытом положении.

Электромагнитные клапаны прямого действия имеют ограниченное применение и встречаются только примерно в 10% применений. Это связано с тем, что поток может быть ограничен, и они потребляют большое количество электроэнергии.

• С внутренним управлением

В отличие от соленоидов прямого действия, клапаны с внутренним управлением работают с давлением в системе, чтобы способствовать управлению, а не противодействовать ему. Это делает их способными управлять воздушным потоком, используя меньшую мощность, чем давление в линии.

В клапанах с внутренним управлением соленоид закрывает меньший проход между линией и полостью за золотником. Когда он открывается, давление в линии толкает золотник, открывая клапан. Поскольку соленоид управляет гораздо меньшими отверстиями, ему требуется гораздо меньше энергии для перемещения по сравнению с электромагнитным клапаном направленного действия.

• С внешним управлением

Электромагнитные клапаны с внешним управлением работают аналогично клапанам с внутренним управлением, но используют воздух из внешнего источника для содействия движению клапана, а не давление внутри клапана. Это должно происходить перед клапаном, но также может быть обеспечено из отдельного контура. Этот внешний источник воздуха подается в дополнительный порт на клапане. Клапаны с внешним управлением обычно используются в сценариях низкого давления, вакуума или альтернативных портов, когда в самом клапане есть низкое, отрицательное давление или его отсутствие для облегчения движения.

Как управляется электромагнитный клапан?

На самом простом уровне соленоидами можно управлять с помощью ручного электрического выключателя, которого достаточно в некоторых случаях. Однако в большинстве случаев требуется более сложное управление с помощью платы управления. Платы управления в цифровом виде настраивают работу клапанов через определенные промежутки времени или могут быть запрограммированы на работу клапана при выполнении определенных условий, например, когда он получает сигнал от реле давления. Электромагнитными клапанами можно управлять с помощью компьютера, что упрощает их интеграцию в системы Industry 4.0.

Как выбрать электромагнитный клапан

Требуемый тип электромагнитного клапана зависит от нескольких факторов.

• Какое давление в магистрали? От этого будет зависеть, какая мощность потребуется. Он также подскажет, нужен ли клапан прямого действия, с внутренним или внешним управлением.
• Как быстро должен открываться или закрываться клапан? Пилотным клапанам требуется больше времени для переключения, чем клапанам прямого действия, но они потребляют меньше энергии.
• Вам нужен Н/О или Н/З клапан? Клапан должен соответствовать применению. Единственным наиболее важным соображением является потенциальный эффект от отключения электроэнергии или отказа клапана — что безопаснее для потока остановить или продолжить, если это произойдет? Если нет соображений безопасности, подумайте, будет ли линия большую часть времени открыта или закрыта. Если линия будет в основном в потоке, то потребуется нормально открытый клапан. Если верно обратное, то понадобится нормально закрытый клапан. Неправильный подход приведет к увеличению затрат на электроэнергию и возможному перегоранию соленоида.
• Какова требуемая скорость потока, размер порта и количество портов? Как и в случае с любым клапаном, эти факторы полностью зависят от функции клапана и системы, в которую он интегрируется.

Нужно ли мне что-нибудь еще, чтобы электромагнитный клапан заработал?

Да, для подключения к вашей системе потребуются фитинги, электрические соединения и трубки. Для работы клапана также требуется источник питания. Наконец, для управления клапаном необходимы средства управления либо с помощью переключателя, платы управления, либо с помощью более сложных средств управления.

Дополнительная информация

Просмотрите наш ассортимент электромагнитных клапанов, чтобы узнать больше

Типы электромагнитных клапанов — The Hope Group, A SunSource Company

• Главная страница
• Наш лучший совет
• Типы электромагнитных клапанов

  Электромагнитные клапаны преобразуют электрическую энергию в механическую, что вызывает магнитный отклик. Соленоид активируется, когда электрический ток проходит через проволочную катушку. При активации соленоиды в гидравлических и пневматических клапанах управляют потоком жидкости, когда гидравлическая система находится в движении. Существует множество различных типов электромагнитных клапанов, хотя 9Клапаны 0008 прямого действия и пилотные клапаны представляют собой две основные категории. При выборе электромагнитного клапана важно ответить на вопросы о применении и убедиться, что вы выбираете подходящий клапан.

  Типы электромагнитных клапанов

  Клапаны прямого действия

  Соленоиды в клапанах прямого действия открывают клапан с помощью магнита прямого действия, отсюда и название. Катушка толкает и тянет вал и вызывает смещение седла клапана. При отсутствии электрического тока виток пружины возвращается в исходное положение. Клапанам прямого действия требуется полная мощность для работы клапана. Является ли это положение нормально открытым или нормально закрытым, зависит от приложения.

  В нормально закрытом клапане, находящемся под напряжением, давление на входе сбрасывается, когда катушка соленоида втягивается, что позволяет жидкости проходить через выходное отверстие. Электромагнитная катушка обычно больше в клапане прямого действия по сравнению с клапаном с пилотным управлением.

  Клапаны с пилотным управлением

  Клапаны с пилотным управлением используют давление жидкости в линии для открытия клапана. Одним из преимуществ является возможность использования катушки меньшего размера и более низкая стоимость. Хотя клапаны с пилотным управлением потребляют меньше электроэнергии, для управления клапаном необходимо наличие давления.

  Выбор электромагнитного клапана

  Это вопросы, на которые вам необходимо ответить, чтобы выбрать типы электромагнитных клапанов, которые подходят для вашей области применения.

  • ТИП – 2-ходовой, 3-ходовой или 4-ходовой
  • ЭКСПЛУАТАЦИЯ — это нормально открытый (Н/О), нормально закрытый (Н/З) или универсальный (U) режим?
  • МЕДИА
    • Что происходит через клапан? Воздух, газ, вода, что-то еще?
    • Что является источником жидкости?
    • Какова температура жидкости?
    • Жидкость чистая?
    • Жидкость нагревается, охлаждается или обрабатывается перед тем, как она достигнет клапана?
  • РАЗМЕР
    • Какой размер портов на входе и выходе клапана?
    • Какова пропускная способность?
  • ДАВЛЕНИЕ – Давление в линии помогает клапану открыться
    • Какое максимальное давление?
    • Что такое дифференциальное давление? Давление на входе по сравнению с давлением на выходе. Давление на входе, давление жидкости между ее источником и клапаном по сравнению с давлением на выходе после выхода из клапана. Ответ
  • АТМОСФЕРА
    • Где будет установлен клапан? Когда клапан вводится в эксплуатацию, вы должны убедиться, что на него не повлияют окружающая среда, например, влага, тепло, температура замерзания и т. д.
    • Каков диапазон температур окружающей среды?
    • Какой тип корпуса NEMA требуется для клапана?
  • НАПРЯЖЕНИЕ – Узнайте у заказчика, какое напряжение будет для клапана.
  • ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА. Требуются ли заказчику какие-либо специальные опции? Уплотнительный материал может быть одной дополнительной спецификацией

  Пример:

  • ТИП – 2-ходовой
  • ЭКСПЛУАТАЦИЯ – нормально замкнутый (НЗ)
  • СРЕДСТВА – Вода
  • РАЗМЕР – ½” NPT
  • ДАВЛЕНИЕ – 65 PSI, минимум 10 PSI
  • АТМОСФЕРА – 70 F
  • НАПРЯЖЕНИЕ – 120 В переменного тока
  • ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ – нет

  Тип клапана

  Электромагнитные клапаны бывают 2-ходовыми, 3-ходовыми и 4-ходовыми. Приложение будет диктовать типы электромагнитных клапанов, которые вы выбрали.

  Двухходовой нормально открытый клапан Скиннера прямого действия Parker, конструкция из нержавеющей стали

  2-ходовые клапаны

  2-ходовой клапан используется в двухпозиционных системах, требующих быстрой реакции и более высокого расхода. Двухходовые клапаны могут заменить рычаг для автоматизации процесса. В системах вентиляции клапан приводится в действие для сброса избыточного давления жидкости.

  3-ходовой клапан Скиннера общего назначения Parker

  3-ходовые клапаны

  3-ходовой клапан имеет три порта. Это позволяет ему находиться в 1 из 2 состояний или цепей. Трехходовой клапан может открывать, закрывать, транспортировать, распределять или объединять среды.

  4-ходовой клапан Скиннера общего назначения Parker

  4-ходовые клапаны

  В 4-ходовом клапане по умолчанию все порты находятся в закрытом положении. Они создают два состояния или действия и имеют два выпускных порта. Вы контролируете скорость каждого действия, прикрепляя клапан управления потоком к каждому выпускному отверстию.

  Работа: нормально закрытый и нормально открытый

  нормально закрытый

  Клапан остается в закрытом положении, когда он обесточен, и это наиболее распространенный метод работы. Как правило, вы обнаружите, что нормально закрытые клапаны используются в приложениях включения / выключения или вентиляции, и вы хотите, чтобы процесс останавливался при потере питания. В случае потери мощности клапан закрывается и жидкость не вытекает.

  Нормально открытый

  В обесточенном состоянии клапан остается в положении «открыт». Чаще всего нормально открытые клапаны используются в целях безопасности, когда процесс истощается при отключении питания.

  Универсальные клапаны

  Клапан может быть либо нормально закрытым, либо нормально открытым, в зависимости от способа соединения клапана. Обычно вы видите это в 3- и 4-ходовых клапанах, где вы можете подать давление на любой порт в клапане. Например, трехходовой клапан будет иметь порт подачи, выпускной порт и порт подачи. Это обеспечивает гибкость в приложении и позволяет вам настроить его так, как вы считаете нужным.

  Среда

  Часто, когда у вас возникают проблемы с электромагнитным клапаном, это часто связано со средой или температурой, которая мешает правильному функционированию клапана. Это зависит от приложения, поэтому обратитесь к каталогу производителя, если вы не уверены.

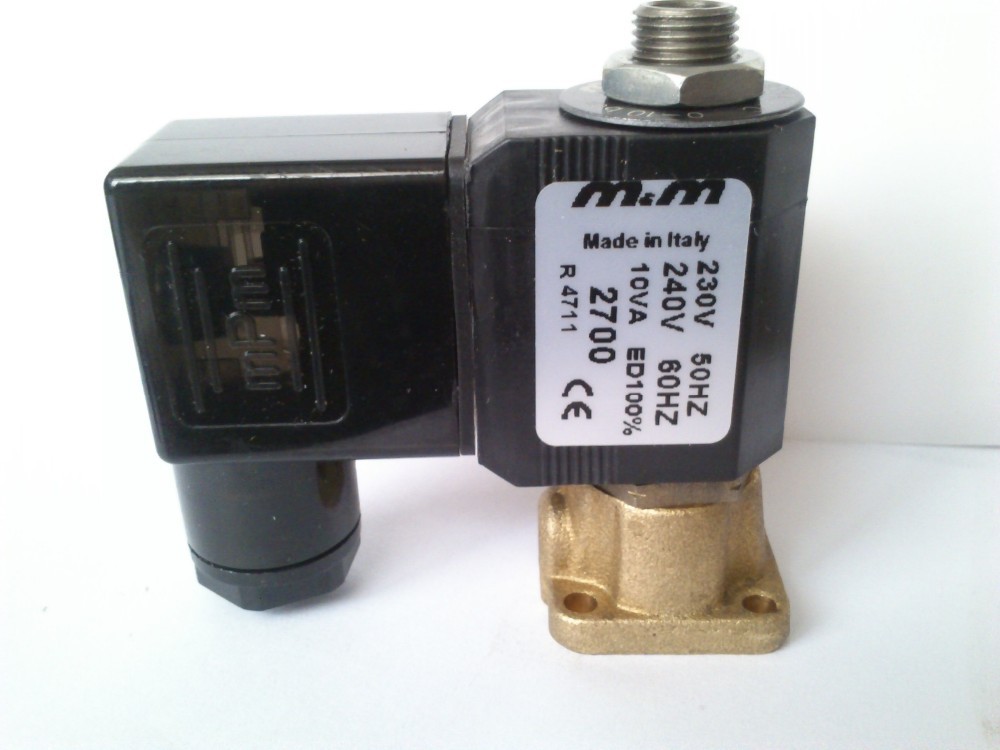

  Давление электромагнитного клапана

  Максимальное давление в зависимости от перепада давления

  Перепад давления представляет собой разницу между давлением на входе (жидкость на входе в клапан) и давлением на выходе (жидкость на выходе из клапана). Важно определить перепад давления, чтобы знать, что выбрать: электромагнитный клапан с пилотным управлением или электромагнитный клапан прямого действия.

  Например, входное давление (P1) 90 фунтов на квадратный дюйм и выходное давление (P2) 80 фунтов на квадратный дюйм представляют собой перепад давления 10 фунтов на квадратный дюйм.
