Общая характеристика импульсного сигнала

радиоликбез

Общая характеристика импульсного сигнала

Виды импульсных сигналов. Под импульсной техникой понимают область радиоэлектроники, изучающую формирование импульсных сигналов и их прохождение через электрические цепи. Импульсный сигнал может состоять из одного или серии импульсов. Под импульсом понимают быстрое появление и исчезновение тока или напряжения, т. е. кратковременное действие тока или напряжения на электрическую цепь или устройство. В импульсной технике различают два вида импульсных сигналов — видеоимпульсы (рис. 149, а), представляющие собой кратковременные односторонние (относительно оси времени) изменения напряжения или тока в цепи постоянного тока, и радиоимпульсы (рис. 149,б)—сигнал, состоящий из высокочастотных колебаний напряжения или тока, огибающая которых повторяет форму видеоимпульса. В импульсной технике в основном рассматривают видеоимпульсы.



Форма импульсов. Импульсы могут иметь прямоугольную, трапецеидальную, колоколообразную, треугольную и экспоненциальную

Рис. 149. Одиночные импульсы: а — видеоимпульс, б — радиоимпульс

форму (рис. 150). В импульсе различной формы различают фронт, вершину и спад. Импульсы могут быть положительной или отрицательной полярности. Импульсы положительной полярности на графиках изображают выше горизонтальной оси времени, а отрицательной — ниже оси.

Параметры импульсов. Каждый импульс характеризуется амплитудой А (см. рис. 149, а), длительностью импульса t_и, длительностями фронта t_ф

, спада t_с, снижением вершины ΔА, а также мощностью в импульсе Р_и.

Амплитуда однополярного импульса характеризуется величиной (размахом) напряжения или тока от нуля до максимального значения импульса данной формы. В двустороннем импульсе величина от вершины положительного до вершины отрицательного импульса называется полным размахом импульса (полной амплитудой A_п).

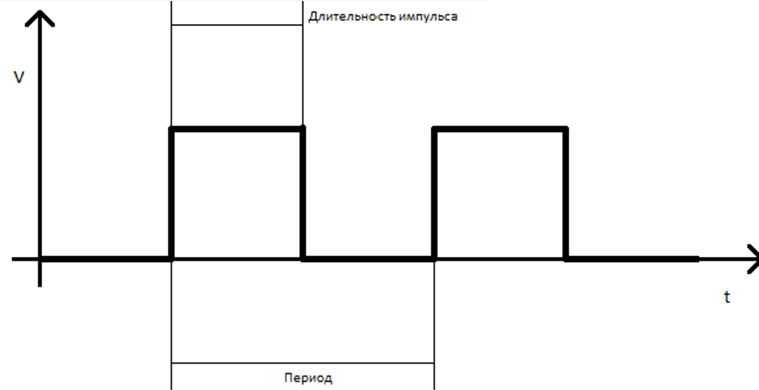

Длительность импульса t_п — интервал времени, в течение которого ток или напряжение действует на электрическую цепь. В реальных схемах искажается форма импульсов, поэтому длительность определяют на уровне 0,1

A и реже по основанию импульса. Активную  длительность импульса t_и.a измеряют на уровне 0,5 А.

Рис. 150. Формы импульсов: а — прямоугольная, б — трапецеидальная, в — колоколообразная, е — треугольная, д —экспоненциальная

Длительность фронта t_ф и спада t_c оценивается интервалом времени, в течение которого амплитуда импульса нарастает от 0,1 до 0,9 своего максимального значения и падает от 0,9A

до 0,1А. В большинстве случаев желательно иметь минимальные t_ф и t_o.

Снижение вершины ΔА практически не должно превышать (0,01—0,05) А.

Мощность в импульсе характеризуется отношением энергии W, выделенной в цепи при прохождении импульса, к его длительности t_и:
