Электрическая дуга: сила разряда в действии

Впервые явление вольтовой дуги наблюдал русский академик Петров, получив искровой разряд.

Вольтова дуга характеризуется двумя свойствами:

выделением большого количества теплоты
сильным лучеиспусканием.

И то и другое свойство электрической дуги использовано в технике.

Для сварочной техники первое свойство является положительным фактором, второе — отрицательным.

В качестве электропроводов для электрического разряда могут служить любые электропроводные материалы. Чаще всего в качестве проводников употребляют угольные и графитные стержни круглого сечения (дуговые фонари).

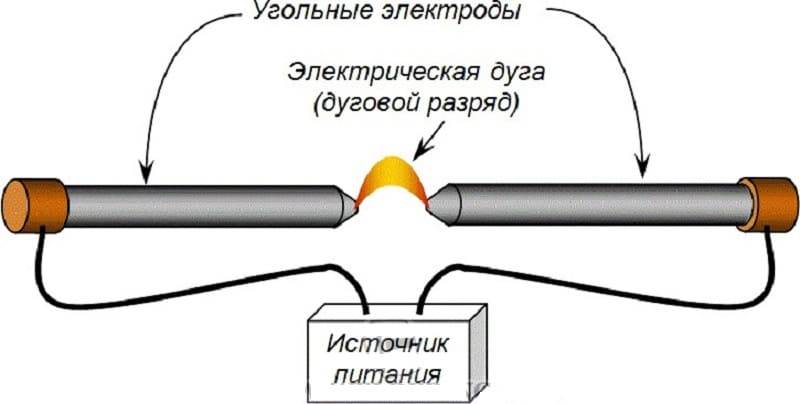

Типичный вариант между двумя углями изображена на рисунке.

Верхний электрод присоединен к положительному полюсу машины (анод). Второй уголь соединен с отрицательным полюсом (катод).

Температура электрической дуги, ее воздействие

Выделение теплоты неодинаково в различных точках дуги. У положительного электрода выделяется 43% всего количества, у отрицательного 36% и в самой дуге (между электродами) остальные 21%.

Схема зон и их температуры в сварочной дуге

В связи с этим и температура на электродах неодинакова. Анод имеет около 4000° С, а катод 3400°. В среднем считают температуру электрической дуги 3500° С.

Благодаря различной температуре на полюсах вольтовой дуги угольные проводники берутся различной толщины. Положительный уголь берется толще, отрицательный — тоньше. Стержень дуги (средняя часть) состоит из потока электронов, выбрасываемых катодом, которые с огромной скоростью несутся к аноду. Обладая большой кинетической энергией, они ударяются о поверхность анода, преобразуя кинетическую энергию в тепловую.

Окружающий его зеленоватый ореол является местом химических реакций, происходящих между парами вещества электродов и атмосферой, в которой горит вольтова дуга.

Процесс возникновения сварочной дуги

Возникновение электрической дуги

Процесс образования вольтовой дуги представляется в следующем виде. В момент соприкосновения электродов проходящий ток выделяет большое количество тепла в месте стыка, так как здесь имеется большое электрическое сопротивление (закон Джоуля).

Благодаря этому концы проводников раскаляются до светлого накала, и после разъединения электродов катод начинает испускать электроны, которые, пролетая через воздушный промежуток между электродами, расщепляют молекулы воздуха на положительно и отрицательно заряженные частички (катионы и анионы).

Вследствие этого воздух становится электропроводным.

В сварочной технике наибольшее применение имеет разряд между металлическими электродами, причем одним электродом являйся металлический стержень, который в то же время служит и присадочным материалом, а вторым электродом является сама свариваемая деталь.

Процесс остается тот же, что и в случае угольных электродов, но здесь появляется новый фактор. Если в угольной дуге проводники постепенно испарялись (сгорали), то в металлической дуге электроды весьма интенсивно плавятся и частично испаряются. Благодаря наличию металлических паров между электродами сопротивление (электрическое) металлической дуги ниже, чем угольной.

Угольный разряд горит при напряжении в среднем 40—60 в, тогда как напряжение металлической дуги в среднем 18—22 в (при длине 3 мм).

Длина дуги, кратер, провар

Сам процесс дуговой электросварки протекает следующим образом.

Как только мы коснемся находящимся под напряжением электродом изделия и тотчас же отведем его на некоторое расстояние, образуется вольтова дуга и сейчас же начинается плавление основного металла и металла проводника. Следовательно, конец электрода все время находится в расплавленном состоянии, и жидкий металл с него в виде капель переходит на свариваемый шов, где металл электрода смешивается с расплавленным металлом свариваемого изделия.

Исследования показали, что таких капель переходит, с электрода около 20—30 в секунду, т. е. процесс этот совершается очень быстро.

Хотя вольтова дуга и развивает очень высокую температуру, выделение тепла ею производится на очень небольшом пространстве как раз под дугой.

Схема длины дуги

Если мы будем рассматривать через темные стекла дугу, возбужденную металлическим электродом, то убедимся, что в месте образования дуги между электродом и основным металлом на основном металле выделяется добела нагретая поверхность, которая непосредственно под дутой имеет вид углубления, заполненного жидким металлом. Получается такое впечатление, что это углубление образовано как бы выдуванием жидкого металла дугой. Это углубление называется сварочной ванной. Она окружена металлом, нагретым до белого каления, причем температура нагрева области, прилегающей, быстро падает до красного цвета и уже на небольшом расстоянии, величина которой колеблется в зависимости от диаметра электрода и силы тока, температура сравнивается с температурой самого свариваемого предмета.

Защита от электрической дуги

Закрыть

Фильтр

Цена: (р. )

Размер:

40-42 44-46 48-50 52-54 56-58 60-62

Рост:

158-164 170-176 182-188

Комплектация:

куртка/брюки куртка/полукомбинезон

Подобрано 0 товаров

Показать Очистить

Сортировать по

По цене

По алфавиту

Не сортировать

Пред.
1
2
След.

Работа с электротехническим оборудованием требует соблюдения мер безопасности. Правильно подобранная рабочая спецодежда — один из основных пунктов соблюдения норм ТБ.

Что такое электрическая дуга

Электрическая дуга — это электрический разряд, который возникает между незащищенными, находящимися под напряжением деталями электрооборудования в ионизированной среде. Причина ее образования — короткое замыкание, спровоцированное нарушением норм безопасности:

ошибка подключения;
попадание посторонний предметов на токоведущие поверхности;
контакт с элементами оборудования, находящимися под напряжением.

Следствием электрической дуги может стать возгорание или взрыв. Рабочий в этот момент рискует получить сильные ожоги, которые могут привести к летальному исходу.

При выполнении электротехнических работ защита от электрической дуги обеспечивается использованием специальной рабочей одежды.

Защитный костюм

Одежда для защиты от электрической дуги — это комплект, выполненный из материалов, устойчивых к огню и высоким температурам, исключающий контакт рабочего с деталями, находящимися под напряжением.

В него входят:

комбинезон, полностью покрывающий тело;
куртка-накидка из материала с огнестойкой пропиткой;
термостойкие и диэлектрические перчатки.

Дополняется комплект обувью на резиновой подошве и защитной каской.

Руководитель предприятия, заботящийся о безопасности своих сотрудников, обязательно подумает, где купить спецодежду дешево, но не в ущерб качеству и надежности.

Выбор рабочей спецодежды

Изготовление спецодежды — производство, требующее правильного подбора материалов и качественного пошива. Термостойкий костюм рабочий мужской, обеспечивающий защиту от электрической дуги, изготавливается из натурального хлопка с огнеупорной пропиткой. Ткань с пропиткой на воспламеняется и позволяет избежать ожогов.

Ивановская спецодежда полностью отвечает предъявляемым требованиям по защите от электродуги, отличается удобством и надежностью. Перед продажей она проходит необходимые испытания на разрыв, истирание, воздействие химическими веществами и огнем. Используемые ткани отличаются гигроскопичностью, что исключает их электроповодимость. После проверки на стендах, предлагаемая одежда гарантировано имеет необходимый уровень безопасности. Доступные цены и отсутствие посредников позволяет приобрести костюмы для специалистов, работающих с электрооборудованием, на выгодных условиях.

Что такое электрическая дуга?

Обслуживание территории Большого Кливленда

РАСПИСАНИЕ ОБСЛУЖИВАНИЯ

ЗВОНИТЕ 440-424-4640

СВЯЖИТЕСЬ С НАМИ

Clover Electric Blog
Полезные советы и рекомендации по электротехнике для вашего дома
Blog Home

безопасность

Электрическая дуга возникает, когда электричество переходит из одного соединения в другое. Эта вспышка электричества достигает температуры 35 000°F. Дугообразование может и вызовет пожар в вашем доме.

Вы когда-нибудь слышали жужжание выключателя или розетки? Это искрение. Тепло от дуги сжигает изоляцию вокруг проводов, оставляя путь для дуги, чтобы достичь изоляции или деревянного каркаса в вашем доме.

Ознакомьтесь с этим списком распространенных проблем с электричеством, при которых может возникнуть искрение.

Ослабленные вилки в розетке

Вилки, которые слишком свободно вставлены в розетку, могут вызвать электрическую дугу. Эта искра может вызвать пожар.

Розетки, которые не работают

Кажется, это не так уж и важно. Но, на самом деле, это так. Неисправная розетка означает, что что-то не так с самой розеткой или соединение разорвано. Любое условие может вызвать электрическую дугу.

Тусклое или мерцающее освещение

Мигающие огни означают, что где-то в вашей электрической системе есть плохой контакт. Это может быть из-за разорванного соединения, проржавевшего провода или даже повреждения от животных. Когда свет мерцает или тускнеет, есть вероятность возникновения дуги!

Отключающие автоматические выключатели

В перегруженных цепях отключаются автоматические выключатели.

В вашем электрическом щите часто возникает дуга. Срабатывание выключателя является признаком серьезной проблемы.

Розетки или выключатели для горячего или курения

Если электрическая розетка или выключатель горячие на ощупь или дымятся, вам необходимо немедленно решить эту проблему! Горячие или дымящиеся розетки являются явным признаком возникновения дуги и высокой вероятности возгорания. Немедленно отключите все питание от этой розетки или переключите ее.

Лампочки, которые слишком часто перегорают

Перегоревшие лампочки могут означать несколько вещей. Во-первых, у вас может быть плохое соединение между лампочкой и патроном. Во-вторых, у вас может быть плохое соединение между прибором и вашей электрической системой. В-третьих, вы можете испытывать скачки напряжения в вашем доме. Все эти условия являются серьезными и требуют вашего немедленного внимания. Возможно возникновение дуги.

Если вы столкнулись с какой-либо из этих опасных электрических ситуаций, немедленно позвоните нам. Электрическая дуга не может игнорироваться. Безопасность вашей семьи и дома зависит от быстрых действий.
