Содержание

Что такое Arduino?

Arduino — это удобная платформа быстрой разработки электронных устройств и электронный конструктор для новичков и профессионалов. Платформа пользуется огромной популярностью во всем мире благодаря удобству и простоте языка программирования, а также открытой архитектуре и программному коду. Плата Arduino состоит из микроконтроллера Atmel AVR и элементов обвязки для программирования и интеграции с другими схемами. На многих платах присутствует линейный стабилизатор напряжения +5 В или +3,3 В.
Тактирование осуществляется на частоте 16 или 8 МГц кварцевым резонатором (в некоторых версиях – керамическим резонатором).

В разделе УРОКИ И ПРОЕКТЫ ARDUINO представлены эксперименты с использованием модулей, шилдов, RFID, LCD 1602, TFT дисплеев, сервоприводов SG90, GSM модулей SIM800, SIM900, GPS модулей VK-16E и др.

В микроконтроллер предварительно прошивается загрузчик Boot-Loader, поэтому внешний программатор не нужен. Устройство программируется через USB без использования программаторов.

Существует несколько версий платформ Arduino. Версия Leonardo базируется на микроконтроллере ATmega32u4. Uno, Nano, Duemilanove построены на микроконтроллере Atmel ATmega328. Старые версии платформы Diecimila и первая рабочая Duemilanoves были разработаны на основе Atmel ATmega168. Arduino Mega2560, в свою очередь, построена на микроконтроллере ATmega2560. А самые последние версии Arduino Due – на базе микропроцессора Cortex.
Версия UNO является одной из самых популярных и широко иcпользуемой для небольших проектов.

Разработка собственных приложений на базе плат, совместимых с архитектурой Arduino, осуществляется в официальной бесплатной среде программирования Arduino IDE. Среда предназначена для написания, компиляции и загрузки собственных программ в память микроконтроллера, установленного на плате Arduino-совместимого устройства. Основой среды разработки является язык Processing/Wiring – это фактически обычный C++, дополненный простыми и понятными функциями для управления вводом/выводом на контактах.

Существуют версии среды для операционных систем Windows, Mac OS и Linux.

Первое включение и установка Arduino IDE


Разработка собственных приложений на базе плат, совместимых с архитектурой Arduino, осуществляется в официальной бесплатной среде программирования Arduino IDE. Среда предназначена для написания, компиляции и загрузки собственных программ в память микроконтроллера, установленного на плате Arduino-совместимого устройства. Основой среды разработки является язык Processing/ Wiring – это фактически обычный C++, дополненный простыми и понятными функциями для управления вводом/выводом на контактах. Существуют версии среды для операционных систем Windows, Mac OS и Linux.

Последнюю версию среды Arduino можно скачать со страницы загрузки официального сайта www.arduino.cc/en/Main/Software.

Рассмотрим установку Arduino IDE на компьютере с операционной системой Windows. Отправляемся на страницу www.arduino.cc/en/Main/Software, выбираем версию для операционной системы Windows и скачиваем архивный файл. Он содержит все необходимое, в том числе и драйверы. По окончании загрузки распаковываем скачанный файл в удобное для себя место.
Теперь необходимо установить драйверы. Подключаем Arduino к компьютеру. На контроллере должен загореться индикатор питания – зеленый светодиод. Windows начинает попытку установки драйвера, которая заканчивается сообщением «Программное обеспечение драйвера не было установлено». Открываем Диспетчер устройств. В составе устройств находим значок Arduino Uno – устройство отмечено восклицательным знаком. Щелкаем правой кнопкой мыши на значке Arduino Uno и в открывшемся окне выбираем пункт Обновить драйверы и далее пункт Выполнить поиск драйверов на этом компьютере. Указываем путь к драйверу – ту папку на компьютере, куда распаковывали скачанный архив. Пусть это будет папка drivers каталога установки Arduino – например, C:\arduino-1.0\drivers. Игнорируем все предупреждения Windows и получаем в результате сообщение Обновление программного обеспечения для данного устройства завершено успешно.

В заголовке окна будет указан и COM-порт, на который установлено устройство.
Теперь можно запускать Arduino IDE.

Среда разработки Arduino (см. рис. 2) состоит из:

• редактора программного кода;
• области сообщений;
• окна вывода текста;
• панели инструментов с кнопками часто используемых команд;
• нескольких меню.

                                                   Рис. 2. Среда Arduino IDE


Программа, написанная в среде Arduino, носит название скетч.
Скетч пишется в текстовом редакторе, который имеет цветовую подсветку создаваемого программного кода. Во время сохранения и экспорта проекта в области сообщений появляются пояснения и информация об ошибках. Окно вывода текста показывает сообщения Arduino, включающие полные отчеты об ошибках и другую информацию. Кнопки панели инструментов позволяют проверить и записать программу, создать, открыть и сохранить скетч, открыть мониторинг последовательной шины.

Разрабатываемым скетчам дополнительная функциональность может быть добавлена с помощью библиотек, представляющих собой специальным образом оформленный программный код, реализующий некоторый функционал, который можно подключить к создаваемому проекту. Специализированных библиотек существует множество. Обычно библиотеки пишутся так, чтобы упростить решение той или иной задачи и скрыть от разработчика детали программно-аппаратной реализации. Среда Arduino IDE поставляется с набором стандартных библиотек. Они находятся в подкаталоге libraries каталога установки Arduino. Необходимые библиотеки могут быть также загружены с различных ресурсов. Если библиотека установлена правильно, то она появляется в меню Эскиз | Импорт библиотек. Выбор библиотеки в меню приведет к добавлению в исходный код строчки #include <имя библиотеки.h> Эта директива подключает заголовочный файл с описанием объектов, функций и констант библиотеки, которые теперь могут быть использованы в проекте. Среда Arduino будет компилировать создаваемый проект вместе с указанной библиотекой.


Перед загрузкой скетча требуется задать необходимые параметры в меню Инструменты | Плата (Tools | Board) (рис. 3) и Инструменты | Последовательный порт (рис. 4).
Современные платформы Arduino перезагружаются автоматически перед загрузкой. На старых платформах необходимо нажать кнопку перезагрузки. На большинстве плат во время процесса загрузки будут мигать светодиоды RX и TX. При загрузке скетча используется загрузчик (bootloader) Arduino – небольшая программа, загружаемая в микроконтроллер на плате. Она позволяет загружать программный код без использования дополнительных аппаратных средств. Работа загрузчика распознается по миганию светодиода на цифровом выводе D13.
Монитор последовательного порта (Serial Monitor) отображает данные, посылаемые в платформу Arduino (плату USB или плату последовательной шины). Теперь, когда мы немного узнали об Arduino и среде программирования Arduino IDE, перейдем к практическим занятиям – экспериментам.

                                                  Рис. 3. Выбор Arduino платы


                                 Рис. 4. Выбор порта подключения платы Arduino


В последнее время появилось много моделей контроллеров Arduino, в которых в качестве USB-чипсета используются микросхемы серии Ch440.

Не волнуйтесь, если при первом подключении Arduino, компьютер не смог определить новое устройство.
Вам будет достаточно загрузить и установить последнюю версию драйвера USB-SERIAL Ch440.

У вас должно всё получиться. Теперь переходим к УРОКАМ И ПРОЕКТАМ ARDUINO.



что это такое? Популярно для начинающих

Arduino это недорогая, доступная в смысле покупки электронная плата с микроконтроллером и выводами входов-выходов. Arduino выпускаются в различных версиях, но поддерживают один и тот же, простой язык программирования. Огромный успех Ардуино, с уважением к другим микроконтроллерам, связан с тем, что аппаратное и программное обеспечение были опубликованы в открытом бесплатном для общего пользования виде: вы можете читать, изучать и даже расширять его возможности как в плане программного обеспечения, так и с точки зрения аппаратных средств.

Вся информация об Ардуино доступна под лицензией «Creative Commons Attribution-ShareAlike 3.0 License».

Вы можете использовать Arduino в реализации различных целей: от обучения до домашней автоматики, от научных целей до коммерчески доступных устройств, а также просто получать удовольствие (вы будете удивлены узнав насколько много применений люди придумывают и реализовывают для Ардуины). Благодаря его очень простому доступу к портам ввода / вывода Arduino, вы можете управлять множеством различных устройств, как дискретными так и аналоговыми. Например, вы можете измерять напряжение с помощью аналоговых входов или управлять двигателем постоянного тока с помощью дискретного выхода. Также Вы можете включать и выключать светодиод или реле, используя дискретные выходы и передавать / принимать данные на / от более сложных устройств, таких как модуль GSM. Задание (по крайней мере, большая часть) физики — измерить какую-либо физическую величину: Arduino датчики в этом смысле могут быть очень полезным инструментом и в смысле контроля за аппаратными измерениями и в качестве непосредственного измерительного устройства само по себе (для многих целей Arduino может быть достаточно точным, чтобы заменить профессиональные дорогие измерительные приборы).


Дизайн плат Arduino таков, что его форм-фактор (почти) не зависит от модели Arduino. В первых платах Arduino стояли довольно крупные по размеру микроконтроллеры; теперь микроконтроллер значительно уменьшили по габаритам, однако размер и форма платы Arduino остались все теми же (и даже, освободили много свободного места на ней). Это решение по неизменности размеров плат дало одно большое преимущество: сторонние производители периферии могут легко разрабатывать, производить и продавать модули, которые расширяют функциональные возможности любой Arduino, и пользователи могут легко подключить их к платам Arduino, включая начинающих пользователей.

На самом деле, эти платы, называемые модулями имеют набор контактов, которые просто подключить в соответствующие контакты на Arduino и нет необходимости в особых переподключениях выводов для нормальной работы модуля. Вы за несколько баксов можете купить, модули предназначенные для Интернет или GSM соединения, использования GPS, управления шаговыми двигателями и многого другого.


Используя Arduino, любой с довольно посредственными знаниями электроники имеет возможность с легкостью создавать комплексы электронных устройств: сложные электрические связи элементов электроники в этом случае конвертируются в программное обеспечение, следовательно, даже люди, не работавшие с аналоговыми и дискретными устройствами, такими как диоды, транзисторы, операционные усилители, интегральные схемы, логические порты, и т.д., могут реализовать интересные проекты. Начинающим программистам интернета вещей мега полезно попробовать работу с платформой Arduino. Учебные материалы по Arduino могут быть легко найдены в Интернете как реализации различных задач: выложены с открытым исходным кодом исходников проекта, люди стремятся делиться своими проектами с другими, так что любой может извлечь что-то интересное для себя из опыта другого.

Что такое Arduino?

На уроках информатики вам зачастую приходится писать различные программки и приложения. На данный момент в большинстве школ «языком программирования по умолчанию» стал Pascal ABC (или другие модификации компиляторов на языке Pascal).

В качестве устройства ввода используется клавиатура (очень редко – клавиатура + мышь), а в роли устройства вывода – монитор. Таким образом все написанные вами программки исполняются и работают лишь в «виртуальности» — на мониторе вашего компьютера. А иногда так хочется написать программку, которая могла бы управлять какими-либо внешними устройствами (хотя бы включать/выключать вашу настольную лампу). К сожалению, стандартные (учебные) средства этого сделать не позволяют.



Так что же делать?

         Срочно знакомиться с Arduino!

         Arduino – это инструмент для проектирования электронных устройств (электронный конструктор) более плотно взаимодействующих с окружающей физической средой, чем стандартные персональные компьютеры. Arduino состоит из двух частей: аппаратной и программной.



Аппаратная часть

         Arduino – является, по сути, микроконтроллером, который «облачён» в удобный интерфейс. А что же такое микроконтроллер? Это такой маленький «чип», мини-компьютер, со своим процессором и небольшим объёмом памяти. В этом «чипе» есть всё необходимое для того, чтобы стать полностью независимым от своего старшего брата – персонального компьютера.

         К Arduino можно подключить самые различные устройства ввода (датчики, сенсоры, кнопки) и вывода (лампочки, моторчики, звуковые динамики и реле (с помощью которого можно управлять высоковольтными нагрузками и домашней техникой)).

         Кроме этого, с помощью специальных модулей, мы можем наладить связь между Arduino и вашим смартфоном!

         Но, для того, чтобы Arduino превратился в вашего умного помощника, его нужно запрограммировать.



Программная часть

         Программируется Arduino на одной из модификаций языка C++, которая называется Wiring. Под управление данного языка работает среда разработки проектов на Arduino, Arduino IDE, которая, к тому же, является полностью бесплатной. Данный язык программирования очень прост и лёгок в освоении.

         Программки, которые вы будете писать для вашего Arduino, называются скетчами. После того, как скетч готов, его нужно загрузить на микроконтроллер c помощью специально кабеля, который поставляется вместе с платой Arduino.

         После этого, Arduino радостно подмигнёт своими индикаторами и начнёт выполнять ваши команды!



Возможности Arduino

         Наибольший интерес Arduino представляет для любителей робототехники и разработчиков систем «Умный дом». Благодаря большому количеству совместимых с данным микроконтроллером датчиков и устройств, на Arduino можно создать практически любое устройство, которое вы только сможете выдумать!




 Мини-бот и робо-паук на Arduino


«Волшебное» пианино


         Добро пожаловать в замечательный мир умных вещей, которые мы будем создавать, используя Arduino!


ОГЛАВЛЕНИЕ | ПЕРИФЕРИЯ ARDUINO

Что такое Arduino


Одноплатный контроллер ардуино является наилудшим решением для построения любительских электронных схем с использованием микроконтроллеров. Что такое ардуино платформа спросите Вы. Она представляет собой аппаратно-программный комплекс. Не бойтесь этих выражений – там всё просто.

Версий контроллеров ардуино более десятка, которые могут различаться между собой кардинально. Аппаратная часть arduino представляет собой плату, на которой размещён микроконтроллер с кварцевым резонатором. На плате так же размещён блок стабилизации напряжения и узел USB – UART для программирования (опционально).

Плата Ардуино Pro Mini во всей красе

Выводы ардуино подразделяются на цифровые и аналоговые. Цифровые выводы могут работать как входом, так и выходом. Аналоговые выводы работают только на вход. При желании их можно использовать как цифровые. Ещё имеются выводы для подключения питания, сброса и программирования.

Плата контроллера arduino подключается к компьютеру через USB кабель. Но не на всех платах присутствует конвертор USB — UART. Например, для подключения arduino pro mini к компьютеру требуется соответствующий конвертер.

Скачайте Arduino IDE с сайта разработчика.

На компьютер, к которому хотите подключить ардуино для программирования должна быть установлена среда разработки Arduino IDE. Программатор для прошивки не нужен. В память микроконтроллера на заводе заносится специальная программа – загрузчик, которая и позволяет загружать написанные вами программы без программатора. Среда разработки, как и язык для написания программ (скетчей) не сложен и прост в усвоении.

Для плат ардуино разработано множество библиотек, позволяющих без проблем подключать различные датчики температуры и влажности, акселерометры и гироскопы, GSM и GPS и многое другое. Разработано множество плат расширения (шилды) для беспаечного подключения к контроллеру.

Проект ардуино успешно развивается и поддерживается многими энтузиастами, которые вносят свою посильную лепту в развитие программной и аппаратной части.

Arduino Uno Что это такое, для чего и каковы наиболее интересные особенности этих плат?

Если вам нравится programmation , творчество и все, что связано с электроникой , то вы, наверное, слышали о Arduino , это микроконтроллер который позволит вам выполнять различные типы проектов через свою карту, чтобы они могли выполнять физическая задача. Однако, если вы новичок в этом мире, лучше использовать плата Arduino Uno.

Действительно , это лучший вариант для Начнем с программирования и электроники. это ваш первый опыт работы с этой программой , Arduino Uno — лучший вариант, который вы можете выбрать, так как он один из самых используемых и широко используемых. надежный и, скорее всего, при запуске будет сгенерировано меньше проблем.

Необходимо учитывать, что это платформа свободное программное обеспечение , на основе микроконтроллер и среда разработки , для того, чтобы облегчить электронные проекты . Вот почему мы собираемся рассказать здесь немного больше о Arduino Uno и каковы наиболее важные особенности этой платы, для этого подробно следуйте всему, чему мы научим вас ниже.

Что такое Arduino UNO и для чего нужны эти платы разработки?

Важно отметить чем Arduino Uno это последняя редакция этой карты, которая существует на сегодняшний день, это небольшая электронная карта который имеет программируемый микроконтроллер, но помимо этого чипа он включает в себя много других частей, таких как выходные контакты и вход , который можно запрограммировать через микросхему на выполнение различных действий.

Все это позволяет пользователям разрабатывать разные электронные проекты. Весь этот проект начался в 2005 г. на основе разработка программного и аппаратного обеспечения с открытым исходным кодом et был предназначен для студентов в то время , поэтому его основное применение стало использоваться в образовательной сфере.

Таким образом, Arduino состоит из открытой платформы, которая упрощает программирование микроконтроллера , имея в виду, что микроконтроллеры окружают повседневную жизнь человека. Следовательно, это позволяет использовать датчиков слушать то, что физический мир и исполнительные механизмы для взаимодействия в физическом мире , таким образом считываются датчики и записываются исполнительные механизмы.

С другой стороны, следует отметить, что эта платформа предлагает программное обеспечение, состоящее из среды разработки, которая реализует то, что le язык программирования Ардуино, загрузчик выполнен на карте и инструменты для перенести прошивку на микроконтроллер. В случае Ардуино Уно, самое замечательное то, что программное обеспечение и язык программирования предлагают простоту и удобство использования.

Каковы основные характеристики плат Arduino UNO?

В случае Ардуино Уно, речь идет о электронная карта на базе микроконтроллера ATmega328 , он предлагает большое количество функций и инструментов, таких как 14 цифровых входов / выходов, из которых 6 могут использоваться как Выход с широтно-модулированной ШИМ. импульс, в то время как еще 6 нравится аналоговые входы.

Он также включает другие инструменты, такие как Разъем USB, одна кнопка сброса, один керамический резонатор 16 МГц , разъем питания и заголовок ICSP. Таким образом, карта включает в себя все необходимое, чтобы микроконтроллер делает всю свою работу, вам просто нужно подключить его к компьютеру с помощью USB-кабель или ток от трансформатора.

В соответствии с этим, здесь мы покажем вам основные особенности платы Arduino Uno:

  • Оно имеет un Микроконтроллер Atmel ATmega328 на 16 МГц.
  • Рабочее напряжение Фишка на 5 вольт.
  • Напряжение питания рекомендуется 7-12в (хотя поддерживает 6-20 вольт).
  • Память SRAM интегрированный 2 КБ.
  • 32 Ko флэш-память , из этих 32 КБ 5 КБ будут использоваться загрузчиком, поэтому их нельзя использовать для других целей.
  • Память EEPRON интегрированный 1 КБ.
  • Broches E7S de 14 контактов из них 6 ШИМ.
  • Il имеет 6 аналоговых контактов .
  • Сила постоянного тока d 40 мА для ввода / вывода и 50 мА для вывода 3,3 В.
  • Чип интерфейс USB.
  • Индикатор питания горит Печатные платы.
  • Кнопка сброса перезапустить выполнение программы загружается в память.
  • Тактовый генератор для сигналы, которые нуждаются в ритме .
  • Это имеет цену в магазине о 20 евро .
  • У него есть Регулятор напряжения интегрирован в его пластину.

Функции контактов UNI Arduino Какие из них наиболее интересны?

Принимая во внимание, что контакты платы Arduino uno очень важны, потому что они также могут быть запрограммированным с чипом для выполнения различных типов функций , мы покажем вам здесь какие самые интересные функции они могут развить .

Для этого подробно следуйте всему, чему мы вас научим ниже:

общий

Что касается общих функций контактов этой платы, можно найти следующее:

  • Светодиоды: Он имеет встроенный светодиод, который управляется цифровым контактом 14. Когда на этом контакте высокий уровень, светодиод будет гореть, но когда на контакте низкий уровень, светодиод будет выключен.
  • 5в: В случае этого контакта, это позволит испускать 5 В, регулируемое регулятором карты, указанная карта обычно питается от разъема питания постоянного тока (7-20 В), контакт VIN карты (7-20 В ) или разъем USB (5в). Таким образом, подача напряжения через контакты 5 В или 3,3 В может предотвратить повреждение регулятора и платы.
  • VIN: Входное напряжение от платы Arduino / Genuino при использовании внешнего источника питания в отличие от 5 вольт от USB-соединения или любого другого регулируемого источника питания. Все это позволяет подавать напряжение через этот контакт или, если упомянутое напряжение подается через разъем питания, то оно становится доступным через этот контакт.
  • Земля: Это контакты заземления.
  • 3V3: Это источник питания 3,3 В, генерируемый бортовым регулятором. В этом случае максимальное потребление тока составляет 50 мА.
  • Сброс настроек: в основном он используется для добавления кнопки сброса к изоляторам, которые создают блокировку на плате.
  • ИОРЕФ: Этот вывод на плате Arduino / Genuino может подавать опорное напряжение, с которым работает микроконтроллер. Все это правильно настроенный экран, который позволяет считывать напряжение на выводе IOREF и выбирать наиболее подходящий источник питания или, в этом случае, позволяя преобразователям напряжения на выходах работать с 5 В или 3,3 В.

Специальные предложения

В случае специальные функции, это необходимо учитывать, что каждый из 14 цифровых контактов и 6 аналоговых контактов Arduino может использоваться как вход или как выход, для этого функции pinMode, digitalWrite и digitalRead должен быть использован где они работают. на 5 вольт.

Каждый из этих контактов может получать или предоставлять 20 мА , он также будет зависеть от рекомендуемых функций и также будет иметь внутренний подтягивающий резистор который по умолчанию отключен от 20 50 к Ком. Все это с максимум 40 мА, это значение, которое не должно быть превышено на любом выводе ввода / вывода, чтобы избежать постоянного повреждения микроконтроллера.

Arduino uno имеет 6 аналоговых входов , помеченный От А0 до А5 , где каждый из них может предоставить до 10 бит разрешения, т.е. 1024 совершенно разных значения . По умолчанию они измеряют массу при 5 вольт, хотя можно изменить верхний предел их диапазона, используя веретено AREF и функция analogReference .

Кроме того, некоторые из контактов имеют специальные функции, такие как следующие:

  • Последовательный / UART: контакты 0 (RX) и 1 (TX), используемые для приема (RX) и передачи (TX) последовательных данных TTL. Эти контакты подключаются к соответствующим контактам последовательного чипа ATmega8u2 USB to TTL.
  • ШИМ — Известный как широтно-импульсная модуляция, 3, 5, 6, 9, 10 и 11. Это может обеспечить 8-битный выход PWM с функцией analogWrite.
  • Экстремальные переключатели : у него есть контакты 2 и 3, они могут быть настроены для активации прерывания низкого значения, нарастающего или спадающего фронта или для изменения значения.
  • АРЕФ: называется аналоговым опорным напряжением и является опорным напряжением для аналоговых входов.
  • SPI: они известны как последовательный периферийный интерфейс, где он имеет 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK), каждый из этих контактов может поддерживать связь SPI с использованием библиотеки SPI.
  • TWI: Он Это двухпроводной интерфейс, в котором есть выводы: pinA4 или SDA и pin A5 или CSL, оба из которых поддерживают связь TWI с использованием библиотеки Wire.

Какие лучшие проекты можно реализовать с помощью платы Arduino UNO?

Эта квартира – формы Arduino в основном характеризуется простота использования, и позволяет пользователям разрабатывать относительно простые и недорогие проекты . В настоящее время вы можете создавать бесконечное количество проектов через Arduino Uno , вот как мы собираемся показать вам некоторые вещи, которые вы можете делать с помощью этой платформы.

Для этого подробно следуйте всему, чему мы вас научим ниже:

Метеостанция

Сегодня он считается одним из самых привлекательных проектов, которые можно разработать на этой платформе. Он требует дизайна небольшого экрана, который позволит вам отображение данных , а расписание позволит вам включить прогноз на следующие дни .

«ОБНОВЛЕНИЕ ✅ Хотите узнать больше о серебре Arduino UNO и о том, как с ними работать? ⭐ ВОЙДИТЕ ЗДЕСЬ ⭐ и узнайте все ✅ ОТ НОЛЯ ✅ »

Чтобы построить метеостанцию, вам понадобится Тарелка Adafruit HUZZAH, рекомендованная экспертами для этого, случай и небольшой светодиодный экран. С помощью этих инструментов вы можете Создайте свою метеостанцию ​​с помощью платы Arduino Uno.

Окружающее освещение для монитора вашего ПК

Имейте в виду, что окружающее освещение монитора — это роскошь , они дадут вам гораздо более элегантный и привлекательный внешний вид . В этом случае они отвечают за определение цветов краев экрана и расширение их от задней части до стены, это позволяет создают очень впечатляющее ощущение глубины и погружения.

Для развития этого проекта вам понадобится Светодиодные ленты RGB и датчик, способный определять цвета краев экрана . Точно так же у него будет программирование, которое не так просто, как может показаться, но для этого вам не нужно быть экспертом по платформе.

Датчик отпечатков пальцев для открытия дверей

В какой-то момент своей жизни вы наверняка захотели Датчик отпечатков пальцев для открой двери твоего дома и не использовать для этого набор ключей. Грация Ардуино, у вас есть возможность создать этот проект очень простым способом, потому что создание этого Датчик отпечатков пальцев позволит открыть любую дверь в вашем доме, в основном используется для гаражных ворот.

Несомненно, этот проект очень полезен для большинства людей, для его разработки вам понадобится дактилоскопический датчик, ящик, куда он будет вставлен и экран в вариант где он отображает информацию, которую вы хотите там разместить. . Таким образом, вы можете начать автоматизировать каждую дверь в своем доме и, таким образом, перестать использовать ключи для открытия каждой из дверей.

Панель управления для ПК

Возможно, в какой-то момент своей жизни вы подумали о том, чтобы панель управления как у космические корабли , но на этот раз для управления компьютером. С платформой Arduino Uno , у вас будет возможность создать его не таким сложным способом, как может показаться. Для этого необходимо запрограммировать планшет так, чтобы панель управления работала с элементами ПК, такими как увеличение и уменьшение громкости звукового сигнала или открытие и закрытие приложений.

Имейте в виду, что чем больше функций вы добавите, тем сложнее будет его программирование, поэтому проект может быть так же просто или так сложно что вы желаете. Для его создания необходимо иметь клавиатуры и световые индикаторы у вас под рукой , количество будет зависеть от того, сколько вы хотите в него положить. Для программирования речь пойдет о назначении каждому из них желаемой функции.

Датчик присутствия для включения света в вашем доме

Проекты Arduino разработаны с целью обеспечения некоторого удобства для пользователей, именно так вы также можете создайте датчик для автоматического включения света в вашей комнате или любой другой части вашего дома. Наверняка вы проснулись посреди ночи в своей спальне и споткнулись, собираясь включить свет. С помощью этого проекта вы можете все это изменить.

Таким образом, у вас будет возможность создать датчик присутствия, который определяет, когда вы встаете с постели, и автоматически включает светодиодная полоса размещен ниже для чтобы она зажгла лампу и чтобы вы не споткнулись . Следовательно, для этого проекта вам понадобится датчики для платы Arduino и светодиодных лент . Важно, чтобы во время их программирования был установлен график, что предотвращает их активацию в течение дня.

Создайте бесконечное зеркало калейдоскопа

Это, несомненно, один из самых значительных проектов, которые можно создать с помощью этой платформы. Это зеркало позволяет создавать бесконечная калейдоскопическая иллюзия, что позволяет создать поистине потрясающий эффект для глаза смотрящего.

По мере изменения ориентации зеркала огни и их цвета будут меняться, все это очень эстетично, но дает потрясающий результат. Для разработки этого зеркала вам понадобится как минимум Плата Arduino 101 или в этом случае с версия NeoPixels или Sparkfun и многие группы LED и, очевидно, у вас должен быть зеркало.

Если у вас есть какие-либо вопросы, оставляйте их в комментариях, мы свяжемся с вами как можно скорее, и это будет большим подспорьем для большего числа участников сообщества. Je Vous remercie!

Радиосхемы. — Что такое ардуино

Категория

Устройства Ардуино

Материалы в категории

Ардуино это своеобразный электронный конструктор, причем довольно удобный для начинающих. Если в двух словах, то его можно сравнить с простеньким компьютером: как в комп можно натолкать любых программ и заставить его работать по любому алгоритму, так и устройство Ардуино представляет собою небольшой микроконтроллер с возможностью многократного программирования.

Так как само устройство Ардуино (назовем его «аппаратная часть») это всего-лишь микроконтроллер, то под него требуются различные исполнительные устройства: электродвигатели, дисплеи, реле так далее, и вот тут возможности конструирования просто безграничны: если подцепить к Ардуино ЖК дисплей, то можно создать какой-то прибор или часы (например), если разместить внутри игрушечного автомобиля, снабженного электродвигателями, то его вполне можно превратить в простенького робота, если подцепить к нему светодиодную матрицу- то можно получить бегущую строку или цветомузыкальное устройство.

В общем все целиком и полностью зависит только лишь от Вашей фантазии…

Как гласит Википедия: само это устройство получило такое название в честь рюмочной в Италии, где любили собираться его разработчики

Что представляет из себя Ардуино

Как и упоминалось выше- само устройство Ардино это микроконтроллер с минимальной обвязкой, выглядит в виде небольшой печатной платы, например вот такой:

Аппаратная часть может иметь несколько разновидностей, об этом подробнее читаем в материале Разновидности контроллеров Ардуино).
Для программирования используются языки, которые основаны на C/C++
Программирование осуществляется через самый обыкновенный USB разъем.

 Принадлежности для Ардуино

Чтобы использую Ардуино получить готовое устройство, конечно-же требуются различные дополнения:
Например датчики:

Датчик температуры

Или датчик звука с микрофоном

Или дисплеи

ЦВЕТНОЙ TFT-ДИСПЛЕЙ 3,2



Или OLED I2C ДИСПЛЕЙ 1. 3

конечно-же это далеко не все чем можно снабдить устройства на основе Ардуино: к ним можно подключать и  различные сенсоры, и реле и электродвигатели и GPS антенны и FM- радиомодули и многое другое, создавая при их помощи очень интересные и полезные устройства.

В общем устройства на основе Ардуино можно смело назвать огромной находкой для радиолюбительского творчества



Что такое Arduino UNO? Руководство по началу работы

Сегодня в этом посте я подробно расскажу вам об Arduino UNO, поскольку я расскажу обо всем, что связано с Arduino UNO, включая то, что такое Arduino UNO, его функции, распиновку, программирование и приложения.

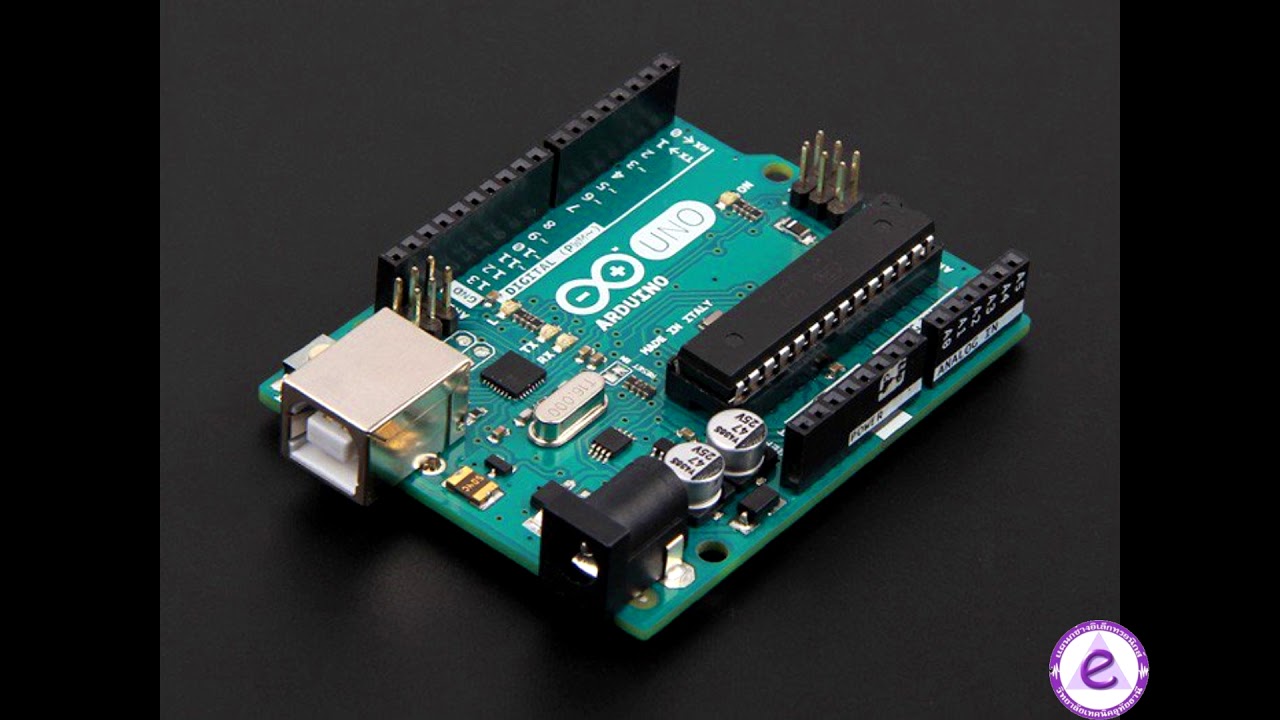

Что такое Arduino UNO?

Arduino UNO — это недорогая, гибкая и простая в использовании программируемая плата микроконтроллера с открытым исходным кодом, которую можно интегрировать в различные электронные проекты.Эта плата может быть сопряжена с другими платами Arduino, шилдами Arduino, платами Raspberry Pi и может управлять реле, светодиодами, сервоприводами и двигателями в качестве выхода.

Arduino UNO оснащен микроконтроллером AVR Atmega328, 6 аналоговыми входными контактами и 14 цифровыми входами/выходами, 6 из которых используются в качестве выхода ШИМ.

Эта плата содержит интерфейс USB, т. е. кабель USB используется для подключения платы к компьютеру, а программное обеспечение Arduino IDE (интегрированная среда разработки) используется для программирования платы.

Устройство поставляется с флэш-памятью объемом 32 КБ, которая используется для хранения количества инструкций, в то время как SRAM составляет 2 КБ, а EEPROM — 1 КБ.

Рабочее напряжение устройства составляет 5 В, что означает, что микроконтроллер на плате и связанные с ним схемы работают при напряжении 5 В, в то время как входное напряжение находится в диапазоне от 6 В до 20 В, а рекомендуемое входное напряжение находится в диапазоне от 7 В до 12 В.

Компоненты Arduino UNO

Плата Arduino UNO содержит следующие компоненты и характеристики:

ATmega328: Это мозг платы, в которой хранится программа.

Контакт заземления: на плате имеется несколько контактов заземления.

ШИМ: плата содержит 6 контактов ШИМ. PWM расшифровывается как широтно-импульсная модуляция, с помощью этого процесса мы можем управлять скоростью серводвигателя, двигателя постоянного тока и яркостью светодиода.

Цифровые контакты ввода/вывода: на плате имеется 14 цифровых (0-13) контактов ввода/вывода, которые можно подключать к внешним электронным компонентам.

Аналоговые контакты: на плате имеется 6 аналоговых контактов.Эти контакты могут считывать аналоговый датчик и преобразовывать его в цифровой сигнал.

AREF: Аналоговый опорный контакт, используемый для установки внешнего опорного напряжения.

Кнопка сброса: Эта кнопка сбрасывает код, загруженный в плату. Эта кнопка полезна, когда доска зависает, нажатие на эту кнопку переводит всю доску в исходное состояние.

Интерфейс USB: Этот интерфейс используется для подключения платы к компьютеру и для загрузки скетчей Arduino (программа Arduino называется Sketch)

Разъем питания постоянного тока: Используется для питания платы от источника питания.

Индикатор питания: Это индикатор питания, который загорается, когда плата подключена к источнику питания.

Карта Micro SD: Плата UNO поддерживает карты micro SD, которые позволяют плате хранить больше информации.

3,3 В: Этот контакт используется для питания ваших проектов напряжением 3,3 В.

5 В: Этот контакт используется для подачи питания 5 В на ваши проекты.

VIN: Это входное напряжение, подаваемое на плату UNO.

Регулятор напряжения: Регулятор напряжения контролирует напряжение, подаваемое на плату.

SPI: SPI означает последовательный периферийный интерфейс. Для этой связи используются четыре контакта 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK).

TX/RX: Контакты TX и RX используются для последовательной связи. TX — это контакт передачи, используемый для передачи последовательных данных, а RX — это контакт приема, используемый для приема последовательных данных.

Arduino UNO Распиновка

На рынке представлен целый ряд плат Arduino, но Arduino UNO является наиболее распространенной платой, используемой в электронной промышленности.На следующем рисунке показана распиновка Arduino UNO для лучшего понимания:

Как запрограммировать Arduino UNO

Arduino UNO легко программируется, и человек с небольшими техническими знаниями или без них может получить практический опыт работы с этой платой. Плата Arduino UNO программируется с использованием программного обеспечения Arduino IDE, которое является официальным программным обеспечением, представленным Arduino.cc для программирования платы. Программа Arduino называется скетч, который нужно выгрузить в плату. Эскиз — это не что иное, как набор инструкций, которые позволяют плате выполнять определенные функции в соответствии с вашими требованиями.

Каждый скетч Arduino состоит из двух основных частей:

void setup() — устанавливает действия, которые нужно сделать один раз и которые больше не повторяются в работающей программе.

void loop() — эта часть содержит инструкции, которые повторяются снова и снова, пока плата не будет выключена.

Разница между платой Arduino и микроконтроллером:

Платы Arduino

могут выполнять некоторые функции, которые способен выполнять один микроконтроллер. Но любители и эксперты по-прежнему предпочитают плату Arduino микроконтроллеру.Почему? Потому что платы Arduino просты в использовании, и вам не требуется большого опыта для запуска этих устройств. Просто подключите доску к компьютеру и начните играть с ней.

Кроме того, при использовании плат Arduino вам не требуются дополнительные периферийные устройства и компоненты для работы плат. Arduino — это полноценная плата с контактами GPIO, аналоговыми контактами и микроконтроллером в качестве сердцевины платы. Микроконтроллер, с другой стороны, представляет собой микросхему, в которой все необходимые части, такие как микропроцессор, оперативная память и флэш-память, объединены в одну микросхему.

Таким образом, мы можем сказать, что каждая плата Arduino является микроконтроллером, но не каждый микроконтроллер является платой Arduino.

Plus, Arduino — это аппаратная и программная платформа с открытым исходным кодом, что означает, что ее можно использовать бесплатно, и каждый может модифицировать платы в соответствии со своими требованиями.

Приложения Arduino UNO

Платы Arduino могут работать как самостоятельный проект и могут быть сопряжены с другими платами Arduino или платами Raspberry Pi. Плата Arduino UNO используется в следующих приложениях.

  • Весы
  • Таймер обратного отсчета для светофора
  • Стойка парковки
  • Встроенные системы
  • Домашняя автоматизация
  • Промышленная автоматизация
  • Медицинский инструмент
  • Аварийный свет для железных дорог

Надеюсь, это чтение было для вас полезным. Если вы не уверены или у вас есть какие-либо вопросы, вы можете связаться со мной в разделе ниже и оставить свой комментарий. Я сделаю все возможное, чтобы помочь вам. Спасибо, что прочитали эту статью.

что такое ардуино? В чем преимущества Ардуино?

9 0145 АРНЫ АРН Attiny Современных АРН АРН PIC32 АРН 901 45 АРН АРН АРН 901 45 901 45 9014 6 SparkFun Apollo3 плата STM32 STM32 9014 6 UDOO
Имя Производитель Архитектура
Adafruit AVR платы Adafruit АРН
Adafruit nRF52 Adafruit nrf52
Adafruit ДУМД платы Adafruit ДУМД
Adafruit TeeOnArdu TeeOnArdu АРН
Adafruit WICED Adafruit wiced
Аделин AVR плата Аделино АРНЫ
Аделина ESP платы Аделино esp8266
akafugu платы akafugu АРН
alorium XLR8 платы alorium АРН
AmbaSat-1 Satellite Board AmbaSat-1 АРН
Акви ла Платы makerlab АРН
Арахнид Labs AVR платы Arachnid лабораторий АРН
Arbotix AVR плат arbotix АРН
Ardhat AVR плат ardhat АРН
arduboy arduboy АРН
ArduCAM_ESP32S_UNO ArduCAM_ESP32S_UNO esp32
ArduCAM_ESP8266_UNO ArduCAM_ESP8266_UNO ArduCAM_ESP8266_UNO
Arduinex АРН
ARM (32 бита Доски
60158
Arcore (32-битные) (Arcore) Arcore SAM
AVR доски AVR AVR
AVR доски ARCIDUINO AVR
AVR
AVR
AVR
АВР Б oards ARD АРН
AVR платы (Arcore) Arcore АРН
Библиотека для Снежного Robot Controller Снежного АРН
megaAVR платы Arduino megaavr
navSpark плата navspark navspark
NRF52 Доски Arduino nrf52
nRF528x плата (Mbed ОС) Arduino mbed
SAM плата (32 бит ARM Cortex-M3) Arduino СЭМ
Ардуина ДУМД плат (32 битой ARM Cortex-М0 +) Arduino ДУМДОМ
Ардуина sTM32F4 Доска Arduino stm32f4
Ардуиных -AVRISPmkII-обходной путь Arduino-AVRISPmkII-fix avr
Arduino-совместимые AVR платы GEKOnavsat АРН
Arduino-совместимых AVR плат GEKOnavsat АРН
Arduino-esp8266-deauther (модифицированный для поддержки ARM Linux) deauther esp8266
Крошка АРН
Ариадн Загрузчик Апайпа АРН
Ариадн Загрузчик Апайпа АРН
Ариадн Загрузчик Апайпа-Загрузчик АРН
Arrow платы Arrow ДУМД
atflash atflash АРН
ATmega168P / 328P платы megax8 АРН
ATmega328PB ATmega328PB-вкл-Загрузчик АРН
ATmega32U4a SISP ATmega32U4asISP АРН
ATmega644P / 1284P платы megax4 АРН
ATmegaM1-C1 ATmegaM1-C1 АРН
Atmel AVR Xplained-Minis Atmel-АРН -xminis
ATtiny ATtiny
Attiny дополнительных плат крошечных АРНЫ
крошечные-841
ATTinyCore ATTinyCore АРН
avr_boot avr_boot АРН
лазурное сфера WizIO лазури
Balanduino Balanduino АРН
Barebones ATmega Chips (без загрузчика) атмега авр
BayEOS AVR платы BayEOS АРН
куриные мозги Технологии куриные мозги Технологии АРН
bitDuino10-aTPI bitDuino10-aTPI АРН
Мерцает move38 АРН
Bluno М0 MAINBOARD & DFRduino М0 MAINBOARD nucDuino nucDuino
Макет Макет АРН
ButterflyCore ButterflyCore АРН
calunium calunium АРН
CANBus Тройной CANBus-Тройной
canique МКХ canique АРН
chipKIT chipKIT
Circuit Обезьяна
clkdiv 8 Sparrow плата clkdiv8 АРНЫ
Cosa Cosa АРНАМИ
Пользовательского Blackfin плата deanm1278 bfin
Пользовательского STM32duino Доски поставщик STM32
Платы Cytron ARM cytron arm
Платы Cytron AVR cytron avr
damachines (зависимость: платы SA1MD. 6.9.
digistump AVR платы digistump АРН
digistump SAM платы (32 бита ARM Cortex-M3) digistump сэм
сделай сам ATtiny diy_attiny АРН
dwenguino dwenguino АРН
EBots EBots АРН
Электронные Кошки ДУМД доски electroniccats ДУМД
Elektor AVR плат Elektor АРН
Elektor Labs avr
Elektor Uno R4 (с ATmega328PB) Elektor-Uno-R4 avr
Платы Elemon EESA-IOT 5.0 v1 ДУМД
EMORO 2560 emoro АРН
Engimusing ARM EFM32 платы engimusing efm32
EnviroDIY ATmega платы EnviroDIY АРН
ESP31B модули espressif ESP31B
esp32 esp32 esp32
esp8266 esp8266 esp8266
esp8266 esp8266 esp8266
Etherkit ДУМД платы etherkit ДУМД
Дополнительная поддержка MCU для Arduino IDE Arduino АРН
FemtoCow Attiny FemtoCow-ATtiny АРН
FireBeetle-ESP32 Mainboard esp32 DFRobot_FireBeetle-ESP32
FireBeetle-ESP8266 firebeetle8266 firebeetle8266
FirePick Delta Загрузчики для Arduino IDE FPD-Arduino-загрузчики АРН
Freaklabs ATmega1284P Доски Freaklabs АРН
ftDuino ftduino АРН
Generation_7_Electronics GEN7-распред АРН
Златовласка Златовласка АРН
grayduino grayduino АРН
Grove AI HAT для пограничного вычислениям Seeeduino riscv64
GyverCore GyverCore
HidnSeek HidnSeek
HoodLoader2 HoodLoader2
Industruino ДУМД платы (32-бит ARM Cortex-М0 +) industruino ДУМД
компании Infineon ХМС Микроконтроллер Infineon рычаг
InoAVRDragon InoAVRDragon АРН
InoPlatformPropertiesTest InoPlatformPropertiesTest dummy_architecture
Intel Curie платы Intel arc32
Intel i586 платы Intel i586
Intel i686 платы Intel i686
IntoRobot ESP платы intorobot esp8266
intoRobot STM32 платы intorobot STM32
IOTEAM платы IOTEAM ДУМД
Iteaduino Lite iteaduino_lite АРН
Jewelbots Arduino Библиотека Jewelbots_Arduino_Library nRF51822
JN516x плата intiki jn516x
Keyboardio Клавиатура Калейдоскоп-Bundle-Keyboardio АРНЫ
Konekt тира / тир Pro платы konekt сэм
лайка laika_arduino АРН
Larduino_HSP LGT АРН
Lattuino 1 Lattuino АРН
Leonardo & Micro MIDI-USB ( Arcore) ARCORE АРН
LGT8fx Доски LGT8fx платы АРН
LinkIt 7697 LinkIt linkit_rtos
LinkIt ONE LinkIt рука
littleBits Ардуино АВР Модули littleBits АРН
LoRaNodes M0 плата LoRaNodes M0 плата ДУМД
Macchina SAM Доска Macchina сэм
Maixduino (K210) Maixduino K210
MajorCore MajorCore АРН
Marlin AVR Доски Анет АРН
MattairTech AVR платы MattairTech_Arduino АРН
MattairTech SAM D | L | ядра C для Arduino MattairTech_Arduino ДУМД
Максима 32-разрядный микроконтроллер Максим рука
МТПП Катена ДУМД платы МТПП ДУМД
МТПП Катена STM32 платы МТПП STM32
MCCI Connect Тренажер ion mcci avr
MediaTek LinkIt Smart Boards LinkIt avr
Знакомьтесь! AVR платы meetjestad АРН
mega1284duino mega1284duino АРН
MegaCore MegaCore АРН
MegaCoreX MegaCoreX megaavr
megaTinyCore megaTinyCore megaavr
MH-ET ЖИВЫЕ платы АРН
микромостиковых-Arduino-ATmega2560 микромостик АРН
MicroCore MicroCore АРН
Microduino-IDE-поддержки Microduino АРН
Microduino-IDE-поддержки Microduino esp32
microUPDIcore microUPDIcore АРН
Могучего 1284P АРН
Могучая-1284p B oards сильнорукий 1284p АРН
сильнорукий 1284p-freaklabs сильнорукий 1284p-freaklabs АРН
MightyCore MightyCore АРН
Мини SAM (32-битный ARM Cortex-М0 +) Доски mini_sam ДУМД
MiniCore MiniCore АРН
Mobillyo Mobillyo АРН
Moteino Moteino АРН
Moteino AVR доски Moteino АРН
Moteino ДУМД доски Moteino ДУМД
MXChip — Microsoft Azure IoT Developer Kit AZ3166 stm32f4
mySensors AVR на основе платы mysensors avr
Платы NekuNeko SAMD нет uneko ДУМД
Nordic Semiconductor nRF5 платы sandeepmistry nRF5
Северного виджета ALOG ‘AVR платы NorthernWidget АРН
Nufront tl7788 (32 бита) Доски
дуб по digistump digistump дуб
ODROID hardkernel ODROID
Olimex AVR доски Olimex АРН
Olimex PIC платы Olimex ПИК
Olimex STM платы Olimex СТМ
OMC OMC АРН
omzlo AVR плат omzlo Avr
Открыть Panzer AVR доски OpenPanzer АРН
OpenChronograph OC-1 Arduino_OpenChronograph_OC1 авр
OpenCM9. 04 OpenCM904 OpenCM904
OpenCR OpenCR OpenCR
Opentracker платы (32 бита ARM Cortex-М3) Opentracker сэм
Optiboot 8.0 Optiboot АРН
P1AM-100 P1AM-100 ДУМД
panStamp АРН ж / ATmega328P panstamp_avr АРН
panStamp NRG ж / CC430F5137 panstamp_nrg MSP430
philduino AVR платы philduino АРН
Pololu A-Star Boards Pololu-а-звезда АРН
PulseRain гремучая PulseRain_RISCV гремучая
PulseRain Олени PulseRain_RISCV Северный олень
qqqlab Совет myboard АРН
Quectel BC66 WizIO bc66
Quectel M66 WizIO M66
Quirkbot AVR платы quirkbot АРН
Радино В-цепи АРН
radino32 В-цепи STM32L1
radinoL4 (бета) В-цепи STM32L4
Rainboard-сердечники Rainboard АРН
RaspberryPi RaspberryPi piduino
Realtek амеба плата (32 бит ARM Cortex-М3) Realtek амебы
RedBear AVR плата RedBear АРНЫ
RedBear Duo (32-разрядный ARM Cortex-M3) RedBear STM32F2
RedBear nRF51822 платы (32-бит ARM Cortex-M0) RedBear nRF51822
RedBear nRF52832 платы (32-бит ARM Cortex-M4F) RedBear nRF52832
RFduino Доски RFduino RFduino
RiddleAndCode AVR платы RiddleAndCode АРН
RIG RIG АРН
RobotCing RobotCing АРН
Rokit Arduino Box Библиотеки Rokit АРН
RTL871x ARM (32-бит) Доски развитие rtl87xx
SAM15x15 SAM15x15 ДУМД
Sanguino Sanguino АРН
Scanner Pro MK3 Scanner Pro avr
Sduino STM8, простое ядро ​​C (не C++) sduino stm8
Seeed i. MX RT (NXP 32-бит ARM Cortex-М7) Доски Seeeduino imxrt
Seeed ДУМД Доски Seeeduino ДУМД
Seeed STM32F4 Доски Seeeduino Seeed_STM32F4
Seeeduino AVR Seeeduino АРН
Sense / Stage miniBee Arduino файлы minibee Avr
siFive Свобода Доски sifive riscv
Simba Simba АРН
Simba Simba особ
Simba Simba esp32
Simba Simba СЭМ
SODAQ AVR платы SODAQ АРН
SODAQ ДУМД платы SODAQ Самд
SparkFun apollo3
SparkFun AVR плата SparkFun АРНЫ
SparkFun ДУМДА плата SparkFun ДУМД
Spresense Reference Board SPRESENSE spresense
Ядра STM32 STM32 stm32
Платы STM32F1 (STM32duino. ком) Arduino_STM32 STM32F1
STM32F4 платы (STM32duino.com) Arduino_STM32 STM32F4
STM32GENERIC для STM32 доски
STM32GENERIC для STM32 доски
STM8 сердечники STM8 STM8
Talk2 AVR платы Talk2 АРН
tinkerkit_core tinkerkit АРН
TinyCore Доски TinyCore АРН
TL7788 платы TL7788 рычаг
Tlera Corp sTM32L0 платы TleraCorp stm32l0
Тому EFM32 (32-бит ARM Cortex-М0 +) Доски todbot ArduinoCore-EFM32
UDOO NEO (iMX6 SoloX) Solox
UDOO Quad / Dual (Meduction) Udoo SAM W600 900 W600 W600
Watterott AVR Доски AVR (Зависимость: AVR Boards) Watterott АРН
watterott ДУМД платы (зависимость: ДУМД платы) watterott ДУМД
WAVGAT WAV8F AVR
WAVGAT AVR платы WAV АРН
WebUSB WebUSB АРН
WeMos OU Доски АРН
WEMOS XI LGT платы wemos XI
WiFi Дак AVR платы wifiduck АРН
WiFi Платы Duck ESP8266 wifiduck esp8266
WiFi Duck SAMD B oards wifiduck ДУМД
WildFire-Ард-Core WickedDevice АРН
Windows 10 ИТН Ядро Microsoft win10
wirino wirino АРН
Xmegaduino платы Arduino XMEGA
XMegaForArduino XMEGA Доски XMegaForArduino АРН
zoubworld SAM M0 + коллегий — Бета сборки zoubworld_Arduino ДУМД

Что такое Arduino? — манекены

Arduino состоит как из аппаратного, так и из программного обеспечения. Плата Arduino представляет собой печатную плату (PCB), предназначенную для использования микросхемы микроконтроллера, а также других входов и выходов. На плате есть множество других электронных компонентов, необходимых для работы микроконтроллера или для расширения его возможностей.

Микроконтроллер представляет собой небольшой компьютер, содержащийся в одной интегральной схеме или компьютерном чипе. Микроконтроллеры — отличный способ программирования и управления электроникой. Платы микроконтроллеров имеют микросхему микроконтроллера и другие полезные разъемы и компоненты, которые позволяют пользователю подключать входы и выходы.Некоторыми примерами устройств с платами микроконтроллера являются Wiring board, PIC и Basic Stamp.

Вы пишете код в программном обеспечении Arduino, чтобы сообщить микроконтроллеру, что делать. Например, написав строку кода, вы можете заставить светоизлучающий диод (LED) мигать и выключаться. Если вы подключите кнопку и добавите еще одну строку кода, вы можете указать, чтобы светодиод включался только при нажатии кнопки. Затем вы можете указать светодиоду мигать только тогда, когда кнопка удерживается нажатой.Таким образом, вы можете быстро построить поведение системы, которое было бы трудно реализовать без микроконтроллера.

Подобно обычному компьютеру, Arduino может выполнять множество функций, но сам по себе от него мало пользы. Он требует входов или выходов, чтобы сделать его полезным. Эти входы и выходы позволяют компьютеру — и Arduino — ощущать объекты в мире и влиять на мир.

Прежде чем двигаться дальше, возможно, вам будет полезно немного узнать об истории Arduino.

Откуда взялась Arduino?

Arduino начал свою жизнь в Италии, в Interaction Design Institute Ivrea (IDII), аспирантуре интерактивного дизайна, которая фокусируется на том, как люди взаимодействуют с цифровыми продуктами, системами и средами и как они, в свою очередь, влияют на нас.

Термин дизайн взаимодействия был придуман Биллом Верпланком и Биллом Моггриджем в середине 1980-х годов. Набросок Верпланка, который вы видите ниже, иллюстрирует основную предпосылку интерактивного дизайна: если вы что-то делаете, вы чувствуете изменение, и благодаря этому вы можете что-то узнать о мире.

Предоставлено Биллом Верпланком
Принцип проектирования взаимодействия, проиллюстрированный Биллом Верпланком.

Хотя дизайн взаимодействия является общим принципом, он чаще конкретно относится к тому, как мы взаимодействуем с обычными компьютерами с помощью периферийных устройств (таких как мыши, клавиатуры и сенсорные экраны) для навигации в цифровой среде, которая графически отображается на экране.

Еще одно направление, именуемое физическими вычислениями, , связано с расширением диапазона этих компьютерных программ, программного обеспечения или систем за счет электроники.Используя электронику, компьютеры могут больше ощущать мир и сами оказывать физическое влияние на мир.

Обе области — интерактивный дизайн и физические вычисления — требуют прототипов для полного понимания и изучения взаимодействий, что представляет собой препятствие для студентов, не специализирующихся на дизайне.

В 2001 году Кейси Риас и Бенджамин Фрай начали проект под названием «Обработка» с целью вовлечь непрограммистов в программирование, упростив и упростив визуализацию и графику на экране. Проект предоставил пользователю цифровой альбом для рисования, на котором можно было опробовать идеи и поэкспериментировать с небольшими затратами времени. Этот проект, в свою очередь, вдохновил на аналогичный проект экспериментов в физическом мире.

В 2003 году, основываясь на тех же принципах, что и Processing, Эрнандо Барраган начал разработку платы микроконтроллера под названием Wiring. Эта плата была предшественницей Arduino.

Как и проект Processing, проект Wiring также был нацелен на привлечение художников, дизайнеров и других людей, не являющихся техническими специалистами.Тем не менее, Wiring был разработан, чтобы вовлечь людей в электронику, а также в программирование. Плата Wiring была дешевле, чем некоторые другие микроконтроллеры, такие как PIC и Basic Stamp, но все же это была значительная инвестиция для студентов.

Ранняя монтажная плата.

В 2005 году проект Arduino начался в ответ на потребность в доступных и простых в использовании устройствах для студентов, изучающих интерактивный дизайн, для использования в своих проектах. Говорят, что Массимо Банзи и Давид Куартиель назвали проект в честь Ардуина из Ивреи, итальянского короля, но достоверные источники говорят, что это также название местного паба рядом с университетом, который, возможно, имел большее значение для проект.

Проект Arduino основывался на большом опыте как проводки, так и обработки. Например, очевидным влиянием Processing является графический пользовательский интерфейс (GUI) в программном обеспечении Arduino. Этот графический интерфейс изначально был «позаимствован» у Processing, и хотя он по-прежнему выглядит одинаково, с тех пор он был усовершенствован, чтобы быть более конкретным для Arduino.

Arduino также сохранил соглашение об именах от Processing, назвав свои программы эскизами. Точно так же, как Processing дает людям цифровой альбом для быстрого создания и тестирования программ, Arduino дает людям возможность делать наброски своих идей относительно аппаратного обеспечения.Ваш Arduino может выполнять огромное количество разнообразных задач. Немного потренировавшись, вы будете писать свои собственные в кратчайшие сроки. Каждый набросок сопровождается построчным объяснением того, как он работает, чтобы гарантировать, что ни один камень не останется неперевернутым.

Плата Arduino, показанная ниже, была сделана более надежной и щадящей, чем Wiring и другие более ранние микроконтроллеры. Студенты, особенно те, кто занимался дизайном или искусством, нередко ломали свой микроконтроллер в течение нескольких минут после его использования, просто неправильно подключив провода.Эта хрупкость была огромной проблемой не только в финансовом плане, но и для успеха плат за пределами технических кругов. Вы также можете заменить микросхему микроконтроллера на Arduino; если чип поврежден, вы можете заменить только его, а не всю плату.

Оригинальная плата Arduino Serial.

Еще одним важным отличием Arduino от других плат микроконтроллеров является стоимость. Еще в 2006 году другой популярный микроконтроллер, Basic Stamp, стоил почти в четыре раза дороже (119 долларов), чем Arduino (32 доллара). Сегодня Arduino Uno стоит всего 22 доллара.

Изначально предполагалось, что цена будет доступной для студентов. Цена хорошей еды и бокала вина в то время составляла около 42 долларов, поэтому, если у вас был крайний срок проекта, вы могли пропустить вкусную еду на этой неделе и вместо этого заняться своим проектом.

Ассортимент плат Arduino на рынке намного больше, чем в 2006 году.

Что такое Arduino | Создание устройств, взаимодействующих с миром

Создание устройств, взаимодействующих с миром

Arduino — это бесплатная электронная платформа с открытым исходным кодом, имеющая простое аппаратное и программное обеспечение.Платы Arduino могут считывать входные данные, такие как свет на датчике, палец на кнопке или сообщение в Twitter, и преобразовывать их в выходные данные, такие как активация двигателя, включение светодиода или публикация чего-либо в Интернете. Вы можете проинструктировать свою плату, отправив набор инструкций на микроконтроллер платы. Для этого вы используете язык программирования Arduino (на основе проводки) и программное обеспечение Arduino (IDE) (на основе обработки).

Arduino послужил «мозгом тысяч проектов» , начиная от простых предметов домашнего обихода и заканчивая сложными научными инструментами.Вокруг этой платформы с открытым исходным кодом собралось глобальное сообщество творцов — студентов, любителей, художников, программистов и профессионалов, и их вклад позволил накопить невероятное количество доступных знаний, которые могут быть очень полезны как новичкам, так и экспертам. .

Arduino был создан в Ivrea Interaction Design Institute как простой инструмент для быстрого прототипирования, предназначенный для студентов, не имеющих опыта работы с электроникой или программированием. По мере того, как плата Arduino набирала популярность, она начала развиваться для удовлетворения новых потребностей и задач, переходя от простых 8-битных плат к продуктам для приложений IoT, носимых устройств, 3D-печати и встроенных сред. Все платы Arduino имеют полностью открытый исходный код, что позволяет пользователям создавать их самостоятельно и в конечном итоге адаптировать к своим конкретным требованиям. Программное обеспечение также имеет открытый исходный код, и оно растет благодаря вкладу пользователей со всего мира.

Простая и понятная среда программирования

Программное обеспечение Arduino достаточно простое для начинающих, но в то же время достаточно гибкое для опытных пользователей. Он совместим с Mac, Windows и Linux. Он используется учителями и учениками для создания недорогих научных инструментов, демонстрации принципов химии и физики, а также для начала работы с программированием и робототехникой.Дизайнеры и архитекторы используют его для создания интерактивных прототипов, а музыканты и художники — для создания инсталляций и экспериментов с новыми музыкальными инструментами. Arduino — ценный инструмент для изучения новых вещей. Любой может начать мастерить, просто следуя пошаговым инструкциям набора или поделившись идеями в Интернете с другими членами сообщества Arduino. Для физических вычислений доступно множество других микроконтроллеров и микроконтроллерных платформ. Аналогичные функции обеспечивают Parallax Basic Stamp, Netmedia BX-24, Phidgets, MIT Handyboard и многие другие программы.Все эти инструменты объединяют запутанные детали программирования микроконтроллеров в удобном для пользователя пакете.

Программное обеспечение Arduino (IDE) простое в использовании для новичков и гибкое для опытных пользователей. Основываясь на среде программирования Processing, студенты, которые учатся кодировать в этой среде, будут чувствовать себя комфортно с интерфейсом Arduino IDE.

Открытый исходный код и расширяемое программное обеспечение. Программное обеспечение Arduino имеет открытый исходный код и может быть расширено опытными программистами. Этот язык можно расширить с помощью библиотек C++, и люди, заинтересованные в базовом языке программирования AVR C, могут перейти с Arduino на AVR C.Точно так же вы можете использовать код AVR-C непосредственно в проектах Arduino. Лицензия Creative Commons позволяет опытным разработчикам схем создавать собственную версию модуля, расширяя и улучшая его. Даже новички могут собрать модуль на макетной плате, чтобы узнать, как он работает, и сэкономить деньги.

Начало работы с Arduino Uno

На веб-сайте Arduino описано, как подключить плату Arduino Uno к компьютеру и загрузить свой первый скетч. Arduino Uno программируется с помощью Arduino IDE, нашей интегрированной среды разработки онлайн и оффлайн.Посетите страницу «Начало работы» для получения дополнительной информации о том, как использовать программное обеспечение Arduino. Для получения дополнительной информации ознакомьтесь с: Руководство по ресурсам для плат Arduino и комплектов на основе Arduino.

Что такое Ардуино?

Arduino — это набор аппаратного и программного обеспечения, упрощающий создание и программирование электронных схем. Arduino популярен среди любителей электроники и начинающих сборщиков электронных схем, потому что он был разработан, чтобы быть простым в использовании и имеет большое глобальное сообщество людей, использующих его.

Несмотря на простоту использования, опытные пользователи могут воспользоваться мощной технологией для создания электронных схем для развлечения или практического использования. Это также недорого, и большинство аппаратных плат Arduino стоят в США менее 50 долларов, а программное обеспечение, используемое для их программирования, является бесплатным.

Arduino — отличный продукт для людей, которые ищут способ создавать электрические устройства, взаимодействующие с окружающей средой. Например, люди используют Arduino для создания устройств безопасности, таких как камеры слежения за движением или датчики вторжения.Другие использовали Arduino для создания более забавных устройств, таких как роботы, которые могут рисовать или получать обратную связь от машин для пивоварения.

Поскольку Arduino является открытым исходным кодом, сообщество делится своими проектными идеями, и вы можете найти широкий спектр проектов, созданных с помощью Arduino. Базовый комплект Arduino включает в себя оборудование для пятнадцати различных проектов, включая клавиатуру, цифровые песочные часы и лампу смешения цветов.

Arduino состоит из трех вещей: платы Arduino, программного обеспечения Arduino и сообщества Arduino.Arduino стал популярным, потому что это набор инструментов с открытым исходным кодом. Arduino поддерживается работой и пожертвованиями людей, которые способствуют успеху Arduino, делая его доступным и недорогим. В результате Arduino приобрела глобальный успех и используется студентами, художниками, любителями и профессионалами, которым нравится создавать вещи с аппаратным и программным обеспечением Arduino.

Оборудование

Оборудование состоит из следующих элементов; Плата, модули, экраны и комплекты. Каждая плата Arduino представляет собой электронную схему, включающую в себя процессор, память и множество входных и выходных соединений.Модули представляют собой платы меньшего размера; Экраны — это компоненты, которые можно подключить к плате, чтобы предоставить ей дополнительные возможности, например, дополнительные разъемы для проекта, такого как робот или 3D-принтер, для которого потребуется больше подключений, чем может включать плата. Комплект включает в себя доску, несколько щитов и учебные пособия, которые помогут вам в создании проектов.

Программное обеспечение

Программное обеспечение Arduino (называемое IDE) — это бесплатный язык программирования с открытым исходным кодом. Этот язык включает в себя многие функции языка программирования C+, но более прост в использовании.Поскольку программное обеспечение используется для управления электронной схемой, оно используется для программирования таких задач, как мигание света, использование кнопки, создание музыкального тона на динамике или получение входных данных от датчика, такого как датчик света или температуры. . Опытные программисты могут создавать дополнительные функции с помощью языка программирования C++.

Сообщество

Другим преимуществом Arduino является то, что это открытое сообщество, поэтому каждый делится своей работой и программами, и сообщество обычно готово помочь решить проблему.Хотя это означает, что Arduino не является отличным оборудованием для использования, если вы пытаетесь что-то изобрести и разбогатеть, это отличный ресурс, если вы хотите иметь возможность задавать вопросы и получать помощь от более опытных людей.

Эрнандо Барраган, колумбийский студент в Италии, создал Arduino для своей магистерской диссертации в 2004 году в Институте дизайна взаимодействия Ивреа. Его целью было создать платформу, которая облегчила бы людям без опыта работы с электроникой или программированием создание цифровых проектов.Он назвал свое изобретение в честь бара, где он встречался со своими партнерами и советниками; Ардуино в Иврее, Италия. За пределами Соединенных Штатов Arduino известен под названием «Genuino».

Недорогое оборудование и бесплатное программное обеспечение сделали Arduino широко используемым для сборки электронных комплектов, а возможность создавать программы на персональном компьютере Windows, Mac или Linux делает его доступным практически для любого владельца компьютера. Программы пишутся на языке Arduino на вашем персональном компьютере, а затем передаются в схему Arduino с помощью USB-кабеля.Вы можете увидеть работу вашей программы на доске без каких-либо задержек.

Если вы думаете о создании своего интерактивного электрического проекта, Arduino может стать отличным ресурсом. Хотя его легче изучать, чем другие языки программирования, трудно сказать, каковы могут быть ваши темпы обучения и способности, пока вы не попробуете его.

Arduino — отличный способ поднять интерес к технологиям на совершенно новый уровень, когда вы можете создавать решения самостоятельно и видеть результаты на практике. Существуют даже носимые модули Arduino для создания вашего фитнес-трекера, часов или носимого устройства.

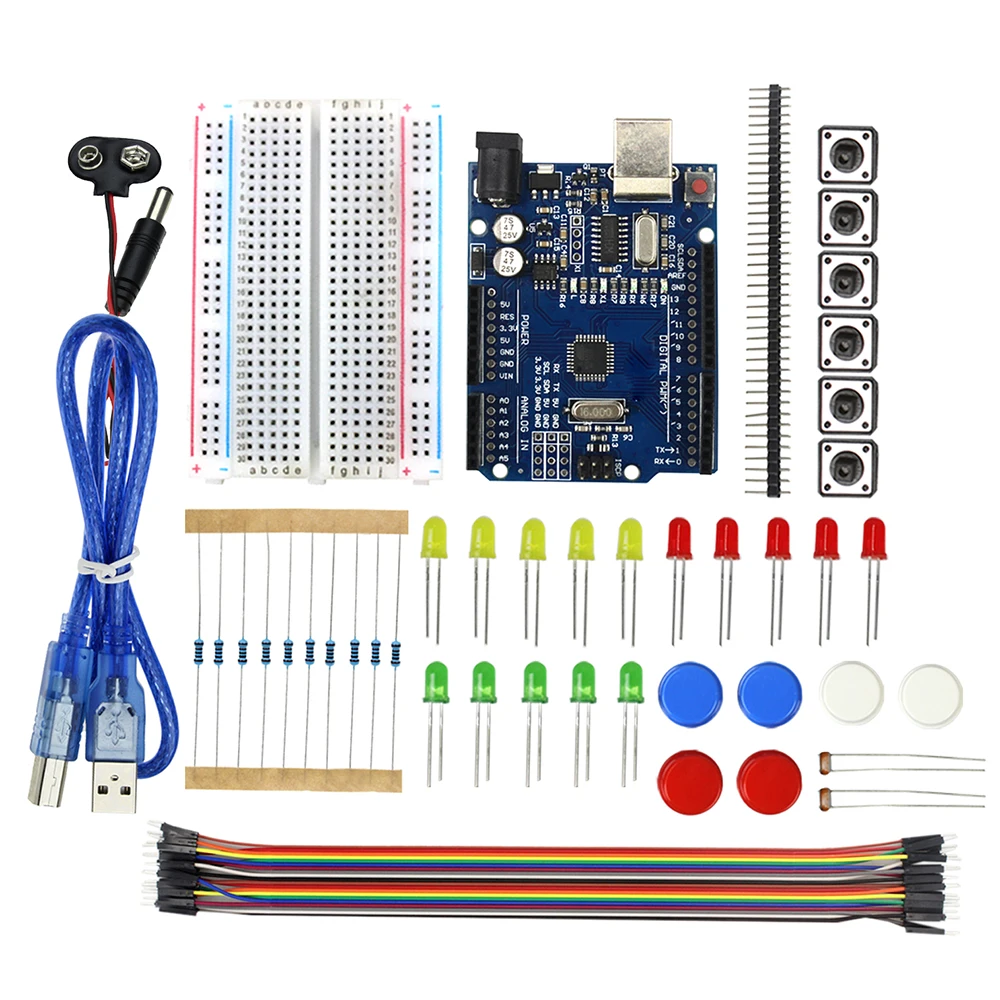

Для тех, кто не знаком с Arduino, стартовый комплект Arduino предлагает полный набор оборудования для нескольких проектов и инструкции по программированию проектов.

Веб-сайт Arduino: https://www.arduino.cc
Базовый комплект Arduino: https://www.arduino.cc/en/Main/ArduinoBasicKit

Экскурсия по плате Arduino UNO

Если вам нравится экспериментировать с различными электронными компонентами, но у вас недостаточно знаний, то Arduino — это то, что вам нужно для начала…

Так что же такое Ардуино?

Arduino — это электронная макетная плата с открытым исходным кодом на основе микроконтроллера, которую можно запрограммировать с помощью простой в использовании Arduino IDE.

В этой статье я расскажу о том, что есть на плате Arduino UNO и что она умеет. UNO — не единственная плата в семействе Arduino. Существуют и другие платы, такие как Arduino Lilypad, Arduino Mini, Arduino Mega и Arduino Nano. Тем не менее, плата Arduino UNO стала более популярной, чем другие платы семейства, поскольку документация на нее гораздо более подробная. Это привело к его более широкому использованию для электронного прототипирования, создав обширное сообщество электронных фанатов и любителей.

В последнее время плата UNO стала синонимом Arduino.

компоненты платы Arduino UNO

Основные компоненты платы Arduino UNO следующие:

  • Разъем USB
  • Порт питания
  • Микроконтроллер
  • Контакты аналогового входа
  • Цифровые контакты
  • Переключатель сброса
  • Кварцевый осциллятор
  • Микросхема интерфейса USB
  • Светодиоды TX RX

Теперь давайте подробнее рассмотрим каждый компонент.

Разъем USB :

USB-разъем

Это USB-порт принтера, используемый для загрузки программы из Arduino IDE на плату Arduino. Плата также может питаться через этот порт.

Порт питания :

Порт питания

Плата Arduino может питаться от адаптера переменного тока в постоянный или от батареи. Источник питания можно подключить, вставив штекер 2,1 мм с центральным положительным контактом в разъем питания на плате.

Штекер 2,1 мм с центральным положительным контактом

Плата Arduino UNO работает при напряжении 5 вольт, но может выдерживать максимальное напряжение 20 вольт.Если на плату подается более высокое напряжение, имеется регулятор напряжения (он находится между портом питания и разъемом USB), защищающий плату от перегорания.

Микроконтроллер :

Микроконтроллер Atmega328P

Это самый заметный черный прямоугольный чип с 28 контактами. Думайте об этом как о мозгах вашего Arduino. На плате UNO используется микроконтроллер Atmega328P от Atmel (крупный производитель микроконтроллеров). Atmega328P имеет следующие компоненты:

  • Флэш-память объемом 32 КБ.Здесь хранится программа, загруженная из Arduino IDE.
  • ОЗУ 2Кб. Это оперативная память.
  • ЦП : контролирует все, что происходит внутри устройства. Он извлекает инструкции программы из флэш-памяти и выполняет их с помощью оперативной памяти.
  • Электрически стираемое программируемое постоянное запоминающее устройство (ЭСППЗУ) объемом 1 КБ. Это тип энергонезависимой памяти, и он сохраняет данные даже после перезапуска и сброса устройства.

Atmega328P предварительно запрограммирован с загрузчиком.Это позволяет напрямую загружать новую программу Arduino в устройство без использования внешнего аппаратного программатора, что упрощает использование платы Arduino UNO.


Хотите получать обновления раз в месяц о наших последних статьях? Мы не будем спамить, обещаем. Подпишитесь сейчас на Блог HackerEarth !


Аналоговые входные контакты:

Аналоговые входные контакты

Плата Arduino UNO имеет 6 аналоговых входных контактов, помеченных как «аналоговые от 0 до 5.Эти контакты могут считывать сигнал с аналогового датчика, такого как датчик температуры, и преобразовывать его в цифровое значение, чтобы система его понимала. Эти выводы просто измеряют напряжение, а не ток, потому что они имеют очень высокое внутреннее сопротивление. Следовательно, через эти контакты протекает лишь небольшое количество тока.

Хотя эти контакты помечены как аналоговые и по умолчанию являются аналоговыми входами, эти контакты также могут использоваться для цифрового ввода или вывода.

Цифровые контакты :

Цифровые контакты

Вы можете найти эти контакты с маркировкой «Цифровые от 0 до 13.Эти контакты могут использоваться как входные или выходные контакты. При использовании в качестве выхода эти контакты действуют как источник питания для подключенных к ним компонентов. При использовании в качестве входных контактов они считывают сигналы с подключенного к ним компонента.

Когда цифровые контакты используются в качестве выходных контактов, они обеспечивают ток силой 40 миллиампер при напряжении 5 вольт, что более чем достаточно для включения светодиода.

Некоторые из цифровых контактов помечены символом тильды (~) рядом с номерами контактов (номера контактов 3, 5, 6, 9, 10 и 11).Эти контакты действуют как обычные цифровые контакты, но их также можно использовать для широтно-импульсной модуляции (ШИМ), которая имитирует аналоговый выходной сигнал, например включение и выключение светодиода.

Переключатель сброса :

Переключатель сброса

При нажатии на этот переключатель он посылает логический импульс на вывод сброса микроконтроллера, и теперь программа снова запускается с самого начала. Это может быть очень полезно, если ваш код не повторяется, но вы хотите протестировать его несколько раз.

Кварцевый осциллятор:

Кварцевый генератор

Это кварцевый генератор, который тикает 16 миллионов раз в секунду.На каждом тике микроконтроллер выполняет одну операцию, например, сложение, вычитание и т.д.

Микросхема интерфейса USB :

Микросхема интерфейса USB

Думайте об этом как о преобразователе сигналов. Он преобразует сигналы на уровне USB в уровень, понятный плате Arduino UNO.

Светодиоды TX – RX:

TX – индикатор RX

TX означает передачу, а RX – прием. Это светодиодные индикаторы, которые мигают всякий раз, когда плата UNO передает или получает данные.

Теперь, когда вы изучили плату Arduino UNO, вы начали свой путь к созданию своего первого прототипа IoT. В следующей статье мы обсудим программирование Arduino и проведем несколько экспериментов с Arduino и светодиодами.

Разработчики Интернет вещей

Васудхендра Бадами — глава категории (IoT) в HackerEarth.Писатель днем ​​и читатель ночью. Охватывает такие темы, как Интернет вещей, электроника и аналитика. Вы можете найти Васудхендру в Твиттере (@BadamiVasu)

Вот что вы можете сделать дальше

Попробуйте FaceCode:
интеллектуальный инструмент для интервью по программированию

Что такое Arduino Shield

Что такое Arduino Shield

Шилд — это плата, которую можно установить поверх платы Arduino.Штыри экрана вставляются в гнезда, расположенные внизу обе стороны платы Arduino. Поскольку Arduino представляет собой аппаратное обеспечение с открытым исходным кодом, существует широкий спектр недорогих плат. доступны от нескольких поставщиков.

Щиты можно ставить поверх других щитов. Однако могут быть проблемы с физическим монтажом некоторых экранов, которые могут ограничивать укладка некоторых щитов. Вы все также должны быть осторожны с количеством энергии, которое требуется для некоторых щитов.Ардуино USB рассчитан только на 500 мА.

При укладке щитов нужно учитывать, какие контакты используются. Например, если шина I2C или SPI используется датчиком на одном шилд, то эти контакты нельзя использовать в качестве входов/выходов на другом шилде.

Заголовки

Большинство шилдов поставляются с установленными разъемами (припаянными к плате). Однако некоторые платы этого не делают, и вам потребуется установить заголовки в соответствии с вашими требованиями.Это будет связано с пайкой. Расположение разъемов зависит от версии платы Arduino. ты используешь.

Вы можете использовать либо прямую вилку, либо штабелируемую жатку. Если на щит не будет наложен еще один щит, тогда используйте прямой мужской заголовок. Вам нужно будет использовать штабелируемый заголовок для установки дополнительных экранов сверху.

Самый простой способ припаять штабелируемый разъем к экрану — использовать существующий экран, перевернуть его вверх дном и установить на него разъемы.

Наденьте новый экран на разъемы и припаяйте. Обратите внимание, что новый экран также должен быть установлен в перевернутом виде.

Рекомендуется просто припаять концевые контакты каждого разъема. Осторожно снимите плату и убедитесь, что разъемы расположены вертикально и не наклонены. Также убедитесь, что жатка плотно прилегает к щиту. Если вас устраивает размещение, припаяйте оставшиеся контакты к каждому разъему.

Аналогично для штыревого разъема вы можете использовать плату Arduino для удержания разъема, пока вы припаиваете экран

После того, как все штекерные разъемы будут вставлены в плату Arduino, вы можете надеть защитный экран сверху.

Было бы неплохо, если вы еще этого не сделали, просто припаять контакты на каждом конце разъема. Осторожно поднимите доску с помощью новые заголовки и проверьте ориентацию. Выпаять два контакта вместо 8 очень просто.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
