Амперметры и вольтметры: Тип — Амперметр

По популярностиУменьшение ценыУвеличение ценыНовинкиПо популярностиУменьшение ценыУвеличение ценыНовинки

Показано  7 товаров из 7

Фильтр

Тип: Амперметр Сбросить фильтр

54321

(0)В наличии

В наличии

309.8 грн

• Тип: Амперметры и вольтметры
• Номинальный ток: 5 A
• Производитель: E.NEXT
• Степень защиты: IP20

54321

(0)В наличии

В наличии

307. 4 грн

• Тип: Амперметры и вольтметры
• Номинальный ток: 100 A
• Производитель: E.NEXT
• Степень защиты: IP20

Бестселлер

54321

(1)Нет в наличии

Нет в наличии

1 230 грн

• Тип: Амперметры и вольтметры
• Гарантийный срок: 2 года
• Погрешность: Не более 0,5 A
• Производитель: DigiTOP
• Степень защиты: IP20

54321

(0)Нет в наличии

Нет в наличии

956 грн

• Тип: Амперметры и вольтметры
• Гарантийный срок: 2 года
• Погрешность: Не более 0,5 A
• Производитель: DigiTOP
• Степень защиты: IP20

54321

(0)Нет в наличии

Нет в наличии

888 грн

• Тип: Амперметры и вольтметры
• Гарантийный срок: 2 года
• Погрешность: Не более 0,5 A
• Производитель: DigiTOP
• Степень защиты: IP20

54321

(0)Нет в наличии

Нет в наличии

1 230 грн

• Тип: Амперметры и вольтметры
• Гарантийный срок: 2 года
• Погрешность: Не более 0,5 A
• Производитель: DigiTOP
• Степень защиты: IP20

54321

(0)Нет в наличии

Нет в наличии

1 575 грн

• Тип: Амперметры и вольтметры
• Гарантийный срок: 2 года
• Погрешность: Не более 0,5 A
• Производитель: DigiTOP
• Степень защиты: IP20

Статьи и обзоры

Все статьи и обзоры

Декоративная подсветка – основные идеи и практическая реализация

Декоративная подсветка – это популярный прием в дизайнерском искусстве. Позволяет выделить важные черты интерьера. Или наоборот – отвести взгляд от недостатка обстановки. Идеи способны изменить атмосферу и сделают комнату более приятной для глаз.

Читать подробнее

Интеллектуальные системы освещения

С помощью умных систем освещения можно управлять светом на расстоянии. Технология учитывает время суток, количество людей в комнате, размеры помещения и даже музыку. Лампы загораются или отключаются в определенное время, регулируя уровень освещения.

Читать подробнее

Блоки питания для светодиодного освещения — особенности выбора

Самыми востребованными осветителями на рынке являются светодиодные лампы. Они экономные, не нагреваются, создают приятное равномерное освещение. Однако приборы капризны. Любой внешний фактор негативно влияет на функциональность. Также их нельзя просто включить в розетку 220 В. Им нужен особый переходник.

Читать подробнее

Техника расположения освещения в супермаркетах

Торговые супермаркеты состоят из множества помещений, прилавков, касс, витрин. Здесь продают продукты питания, средства гигиены, алкогольные напитки и хозтовары. Чтобы выгодно представить товар, положительно влиять на зрение покупателей и продавцов к освещению предъявляют особые требования. Это важный элемент мерчендайзинга, который улучшает продажи и привлекает новых клиентов.

Читать подробнее

Что такое амперметр

Амперметр — прибор, который измеряет силу тока в сети (в амперах). К электрической сети он подключается последовательно с тем конкретным участком электрической цепи, силу тока которого необходимо определить. Очень опасно подключать амперметр неправильно, это может привести к короткому замыканию. Идеальное значение внутреннего сопротивления измерительного устройства должно стремиться к нулю, но это, скорее, теоретическая величина. На практике, чем меньше сопротивление прибора, тем точнее его измерения. Он может быть однофазный (для 220 V) и трехфазный (для 380 V). С помощью данного прибора определяют, выдержит ли нагрузку определенный кабель или прибор.

Вольтметр: особенности и характеристики

Вольтметр — также измерительный прибор, но он определяет напряжение в сети. В отличие от амперметра, он подключается параллельно источнику электроэнергии. Теоретически, идеальное внутреннее сопротивление данного устройства — бесконечно велико, в существующих же вольтметрах чем выше сопротивление, тем более точные показания дает прибор. Как и амперметры, они бывают однофазные (для 220 V) и трехфазные (для 380 V). В помещении, где он установлен, можно узнать, когда напряжение сети недостаточное или, наоборот, слишком высокое.

Какие приборы представлены в интернет-магазине?

В интернет-магазине Электро Маркет можно купить как вольтметр, так и амперметр. Товар представлен однофазными и трехфазными электронными цифровыми приборами. Благодаря фильтрам можно выставить такие дополнительные характеристики прибора, как:

• цена товара;
• производитель;
• пределы измерения;
• способ крепления.

Почему именно Электро Маркет?

Покупатели нашего сайта получают ряд таких преимуществ при заказе товара:

1. Лучшая цена на амперметры и вольтметры по сравнению с обычными магазинами.
2. Гарантированная отправка товара в день заказа, благодаря чему заказанный товар максимально быстро будет у вас.
3. Гарантия 2 года на любой амперметр и вольтметр.
4. Возможность обменять или вернуть товар в течение четырнадцати дней.

К ряду преимуществ наших клиентов можно отнести и то, что делать покупку в Электро Маркете — максимально легко и быстро. Удобные фильтры помогут задать нужные характеристики товара, а менеджеры сайта созвонятся с вами и уточнят все нюансы заказа. Также по Киеву есть курьерская доставка, наши сотрудники привезут заказ в любое удобное для вас время и место. По Украине курьерская доставка действует по тарифам Новой Почты.

Амперметры и вольтметры: Тип — амперметр — высокое качество от производителей

Электромаркет — интернет-магазин источников света, в котором Вы можете заказать Амперметры и вольтметры: Тип — амперметр и другие позиции. В ассортименте товара есть, как светодиодный светильник, так и рамки schneider electric sedna. Для клиентов распространяются выгодные условия, купить теплый кабель можно всего в пару шагов, а цена ручного отпаривателя доступна каждому. Если Вы определились и готовы оформить заказ, добавьте в корзину товар и выберите предпочитаемый тип оплаты и доставки.

Где надежнее всего купить Амперметры и вольтметры: Тип — амперметр?

Обратите внимание, что термостат теплого пола купить можно с доставкой от перевозчика в Киев и по Украине. Если Вы еще выбираете тот или иной товар, предлагаем рассмотреть некоторые популярные позиции: тахометры либо ланч бокс цена доступна в каталоге интернет-магазина.

Профессиональная

консультация и помощь эксперта

читать подробнее

Удобная и быстрая

доставка

читать подробнее

Официальный

представитель в Украине. 100% гарантия качества

читать подробнее

Возврат

или обмен в течении 14 дней

читать подробнее

Качественное

гарантийное обсуживание

читать подробнее

Амперметр: определение, измерения и функции

Вы, вероятно, использовали амперметр в физической лаборатории для измерения силы тока в электрической цепи. Амперметры полезны не только для учебных целей и понимания потока электронов, но и являются жизненно важной частью многих электрических систем вокруг нас. После того, как схема, намного более сложная, чем построенная на уроке физики в старшей школе, построена, важно проверить ее функциональность. Некоторые примеры включают электричество в зданиях, двигатели в автомобилях и блок питания компьютера. Если ток, протекающий через определенную систему, превышает ее пределы, это может привести к неисправности и даже стать опасным. Вот где амперметр пригодится. В этой статье мы обсудим различные теоретические и практические аспекты амперметров!

Определение амперметра

Измерение электрического тока является важным аспектом оценки работы различных электронных и энергетических систем. Мы можем сделать это, используя амперметр , показанный на рисунке 1 ниже.

Рис. 1 – Типовой амперметр с двумя диапазонами измерений.

Амперметр — это инструмент, используемый для измерения тока в определенной точке цепи.

Легко запомнить, так как название напрямую связано с единицей измерения силы тока — амперами. Он всегда должен быть подключен в серии с элементом, в котором измеряется ток, так как в этом случае ток остается постоянным.

Идеальный амперметр имеет нулевое сопротивление, то есть он не влияет на ток в элементе, с которым он соединен последовательно. В действительности это, очевидно, не так: все амперметры имеют хотя бы некоторое внутреннее сопротивление, но оно должно быть как можно меньше, так как любое присутствующее сопротивление изменит измерения тока. Пример проблемы сравнения двух случаев можно найти далее в этой статье.

Эквивалентным инструментом для измерения разности электрических потенциалов между двумя точками цепи является вольтметр . Подключив вольтметр до и после потребителя (например, резистора), мы можем измерить падение напряжения.

Символ амперметра

Как и любой другой компонент электрической цепи, амперметр имеет свой собственный символ. Его легко узнать, так как буква «А», заключенная в круг, изображенный на рисунке 2 ниже, обозначает амперметр.

Рис. 2 — Символ амперметра.

Иногда буква может иметь волнистую линию или прямую линию с пунктирной линией над ней. Это просто указывает, является ли ток переменным (переменный ток) или постоянным (постоянный ток) соответственно.

Формула и функции амперметра

Основная формула, которую следует учитывать при работе с амперметрами, это Закон Ома:

\[I=\frac{V}{R},\]

где \(I\) ток в амперах (\(\mathrm{A}\)), \(V\) — напряжение в вольтах (\(\mathrm{V}\)), а \(R\) — сопротивление в омах (\ (\Омега\)). Если мы измерим ток с помощью амперметра, а напряжение — с помощью вольтметра, то сможем вычислить сопротивление в определенной точке цепи.

Точно так же, если мы знаем сопротивление и напряжение цепи, мы можем перепроверить измерения нашего амперметра. Важно применить правильное уравнение для расчета сопротивления цепи. Амперметр всегда подключают последовательно, а вольтметр — параллельно. Напомним, что:

• Если резисторы находятся в ряду (т. е. рядом друг с другом), вы складываете значение каждого резистора вместе: \[R_\mathrm{series}=\sum_{n}R_n=R_1 +R_2+ \cdots,\]

• Если резисторы параллельны , правило для нахождения общего сопротивления будет следующим: \[\frac{1}{R_\mathrm{parallel}}=\sum_{n}\frac{1} {R_n} =\frac{1}{R_1}+\frac{1}{R_2}+\cdots.\]

Применим эти уравнения к примерной задаче, сравнивая ток в цепи с идеальным амперметром по сравнению с неидеальным!

Последовательная цепь имеет два резистора, \(1\,\Omega\) и \(2\,\Omega\) соответственно, и батарею \(12\,\mathrm{V}\). Чему равен измеренный ток этой цепи, если к ней подключен идеальный амперметр? Как изменится этот ток, если вместо него подключить неидеальный амперметр с внутренним сопротивлением \(3\,\Омега\)?

Рис. 3 – Принципиальная электрическая схема с последовательно включенным амперметром.

Ответ:

Сначала рассмотрим идеальные корпуса амперметров. Как следует из названия, в этом случае амперметр не имеет сопротивления, поэтому мы используем следующее уравнение, чтобы найти полное сопротивление этой последовательной цепи:

\begin{align} R_\mathrm{series}&=R_1+R_2 \ \ &= 1\,\Омега + 2\,\Омега\\ &=3\,\Омега. \end{align}

Мы можем использовать закон Ома

\[I=\frac{V}{R}\]

для расчета тока, который должен определять амперметр:

\[I=\frac{12\,\mathrm{V}}{3\,\Omega}=4\,\mathrm{A}.\]

Теперь давайте проделаем те же шаги, только на этот раз с учетом внутреннего сопротивления амперметра:

\begin{align} R_\mathrm{series}&=R_1+R_2+ R_\mathrm{A}\\ &= 1\,\Омега + 2\,\Омега+3\,\Омега\\ &=6\,\Омега. \end{align}

Следовательно, ток, измеренный неидеальным амперметром, равен

\[I=\frac{12\,\mathrm{V}}{6\,\Omega}=2\,\mathrm {А}\]

, что в два раза меньше, чем у идеального амперметра.

На основании этих результатов можно сделать вывод, что внутреннее сопротивление амперметра может оказать существенное влияние на измерение фактического тока, протекающего по цепи.

Функция амперметра

Основная функция амперметра — измерение силы тока в электрической цепи. Итак, давайте пройдемся по основным этапам применения амперметра в цепи в реальной жизни. Пример схемы типичного амперметра показан на рисунке 4 ниже. Он имеет шкалу, отображающую диапазон токов, которые он сможет обнаружить, а также положительный и отрицательный разъемы, указанные на его основании. Иногда есть две шкалы, накладывающиеся друг на друга, каждая из которых будет иметь отдельный положительный разъем. Обычно они состоят из более широкого и узкого диапазона измерений, например, от \(-1\) до \(3\) и от \(-0,2\) до \(0,6\), изображенных на рисунке 1, что позволяет нам принять более точные измерения в этом меньшем диапазоне.

Рис. 4 – Схема амперметра.

В простой цепи, состоящей из батареи, источника (например, лампочки) и проводов, мы можем измерить ток, отсоединив провод от источника и батареи и вставив амперметр внутрь цепи.

Отрицательный разъем амперметра следует соединить с отрицательным выводом аккумулятора. Точно так же положительный разъем соединяется с положительным контактом . Осталось только прочитать измерение тока и оценить погрешность!

Влияние температуры

Из-за чувствительности амперметра при проведении измерений следует проявлять осторожность в отношении температуры окружающей среды. Колебания температуры могут привести к ложным показаниям. Например, если температура увеличивается, сопротивление увеличивается. Большее сопротивление означает, что через него будет протекать меньший ток; поэтому показания амперметра также будут ниже. Этот эффект можно уменьшить, подключив сопротивление заболачиванию к амперметру последовательно.

Сопротивление заболачиванию — сопротивление с нулевым температурным коэффициентом.

Амперметры

Эта статья посвящена, в частности, амперметрам. Однако в настоящее время существуют и другие приборы, используемые для измерения тока в электрической системе.

Например, обычным прибором для измерения силы тока является мультиметр .

Мультиметр — это инструмент, который измеряет электрический ток, напряжение и сопротивление в нескольких диапазонах значений.

Рис. 5. Мультиметр выполняет функции амперметра, вольтметра и омметра.

Как следует из определения, это очень универсальный инструмент, который может предоставить нам много информации о конкретной цепи. Вместо того, чтобы брать с собой амперметр, вольтметр и омметр, все это объединено в одном приборе.

Другим прибором, аналогичным амперметру, является гальванометр .

Гальванометр — прибор для измерения малых электрических токов.

Основное различие между двумя инструментами заключается в том, что амперметр измеряет только величину тока, а гальванометр также может определять направление. Однако он работает только для небольшого диапазона значений.

Преобразование гальванометра в амперметр

Гальванометр можно преобразовать в амперметр, просто добавив в цепь шунтирующего сопротивления \(S\). Он имеет очень низкое сопротивление и должен быть подключен к гальванометру параллельно, как показано на рис. 6.9.0003

Рис. 6 – Шунтирующий резистор, подключенный параллельно гальванометру.

Мы знаем, что потенциальное сопротивление двух параллельных компонентов одинаково. Таким образом, применяя закон Ома, мы заключаем, что ток \(I\) прямо пропорционален току, протекающему через гальванометр \(I_\mathrm{G}\), исходя из следующего выражения:

\[I_\mathrm{ G}=\frac{S}{S + R_\mathrm{G}}I\]

, где \(R_\mathrm{G}\) — сопротивление гальванометра.

Если мы хотим увеличить диапазон гальванометра, мы применяем

\[S=\frac{G}{n-1},\]

где \(S\) — сопротивление шунта, \(G\ ) — сопротивление гальванометра, а \(n\) — во сколько раз увеличивается сопротивление.

Амперметр — основные выводы

• Амперметр — это инструмент, используемый для измерения силы тока в определенной точке цепи.
• Амперметр всегда должен подключаться последовательно с элементом, в котором измеряется ток, так как в этом случае ток остается постоянным.
• Идеальный амперметр имеет нулевое сопротивление, то есть он не влияет на ток в элементе, с которым он соединен последовательно.
• Символ амперметра в электрической цепи — буква «А», заключенная в круг.
• Основной формулой, которую следует учитывать при работе с амперметрами, является закон Ома \(I=\frac{V}{R}\).
• Мультиметр — это инструмент, который измеряет электрический ток, напряжение и сопротивление в нескольких диапазонах значений.

---

Каталожные номера

1. Рис. 1 – Амперметр (https://commons.wikimedia.org/wiki/File:%D0%90%D0%BC%D0%BF%D0%B5%D1%80%D0%BC%D0%B5 %D1%82%D1%80_2.jpg) Желуденко Павло лицензирован CC BY 4.0 (https://creativecommons.org/licenses/by/4.0/).
2. Рис. 2 — Символ амперметра, StudySmarter Originals.
3. Рис. 3 – Амперметр, включенный в последовательную цепь, StudySmarter Originals.
4. Рис. 4 – Схема амперметра, StudySmarter Originals.
5. Рис. 5. Цифровой мультиметр на столе (https://unsplash. com/photos/g8Pr-LbVbjU), автор Nekhil R (https://unsplash.com/@dark_matter_09).) на Unsplash находится под лицензией Public Domain.
6. Рис. 6. Шунт сопротивления, подключенный параллельно гальванометру, StudySmarter Originals.

Амперметры и вольтметры

Когда дело доходит до понимания электричества, важно знать разницу между амперметрами и вольтметрами. Амперметры измеряют величину тока в цепи, а вольтметры измеряют разность потенциалов или напряжение между двумя точками в цепи. В этой статье мы обсудим назначение каждого прибора и то, как они используются в электрических системах. Мы также дадим несколько советов по выбору счетчика, подходящего для ваших нужд.

Что такое амперметр?

Амперметр — это устройство, измеряющее силу тока в цепи. Ток представляет собой поток электронов через проводник и измеряется в амперах. Амперметры обычно используются для измерения величины тока, протекающего через электрический прибор или систему.

Что такое вольтметр?

Вольтметр — это устройство, которое измеряет разность потенциалов или напряжение между двумя точками цепи. Напряжение является мерой электрической потенциальной энергии на единицу заряда и измеряется в вольтах. Вольтметры обычно используются для измерения падения напряжения на электрической нагрузке или для проверки напряжения аккумуляторной батареи в автомобиле.

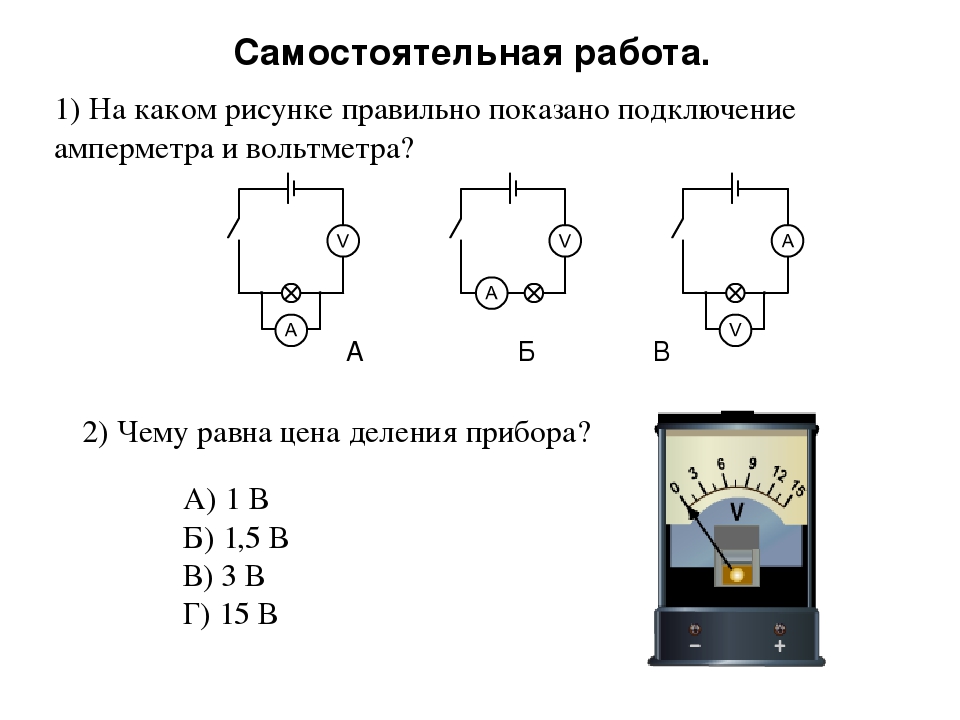

Основные различия между амперметром и вольтметром

Теперь, когда у нас есть общее представление о каждом приборе, давайте рассмотрим основные различия между амперметрами и вольтметрами.

1. Измерения: амперметры измеряют силу тока в цепи, а вольтметры измеряют разность потенциалов или напряжение между двумя точками цепи.
2. Единицы: Ток измеряется в амперах, а напряжение измеряется в вольтах.
3. Применение: Амперметры обычно используются для измерения величины тока, протекающего через электроприбор или систему, а вольтметры обычно используются для измерения падения напряжения на электрической нагрузке или для проверки напряжения аккумуляторной батареи в автомобиле.
4. Принцип работы: Амперметр включен последовательно с цепью, что означает, что он подключен в соответствии с током, протекающим через цепь. Это позволяет амперметру измерять величину тока, протекающего по цепи. Вольтметр помещается параллельно цепи, что означает, что он подключен к двум точкам цепи. Это позволяет вольтметру измерять разность потенциалов или напряжение между этими двумя точками.
5. Соединения: Амперметры подключаются последовательно к цепи, а вольтметры подключаются параллельно к цепи.

Правильный выбор измерителя

Теперь, когда вы знаете разницу между амперметром и вольтметром, как определить, какой из них использовать? Ответ зависит от того, что вы хотите измерить. Если вам нужно измерить величину тока, протекающего по цепи, вам понадобится амперметр. Если вам нужно измерить падение напряжения на электрической нагрузке или проверить напряжение аккумуляторной батареи в автомобиле, то вам понадобится вольтметр.

Когда дело доходит до выбора правильного расходомера для ваших нужд, важно учитывать точность прибора. Амперметры и вольтметры доступны с различными уровнями точности, поэтому обязательно выберите тот, который соответствует вашим требованиям.
