Компрессоры с диодным мостом отправляют входной сигнал на комбинацию из четырех диодных колец в формате сбалансированного моста. Эти диоды выпрямляют отрицательные компоненты и преобразуют их в положительные напряжения. Преобразование пульсирующего или переменного тока (AC) в постоянный ток (DC) вызывает переменное затухание аудиосигнала, что приводит к сжатию.

Поскольку диоды в мостовой конфигурации смещены в прямом направлении, уровень ослабления или снижения усиления зависит от экспоненциального сопротивления диодов.

Имея циклический характер, это экспоненциальное сопротивление определяется величиной смещения, проходящего через диоды в данный момент времени. Следуя цепи обратной связи, ток из боковой цепи, идущий к блоку снижения усиления, определяет ток смещения.

В мостовой конфигурации используются четыре диода, что позволяет разделить и выпрямить два полупериода синусоиды. Как мы видим на схеме ниже, нагрузка подключена к одной стороне сети диодного моста, а обмотка трансформатора подключена к другой стороне.

Подробнее об электронной технике можно прочитать здесь .

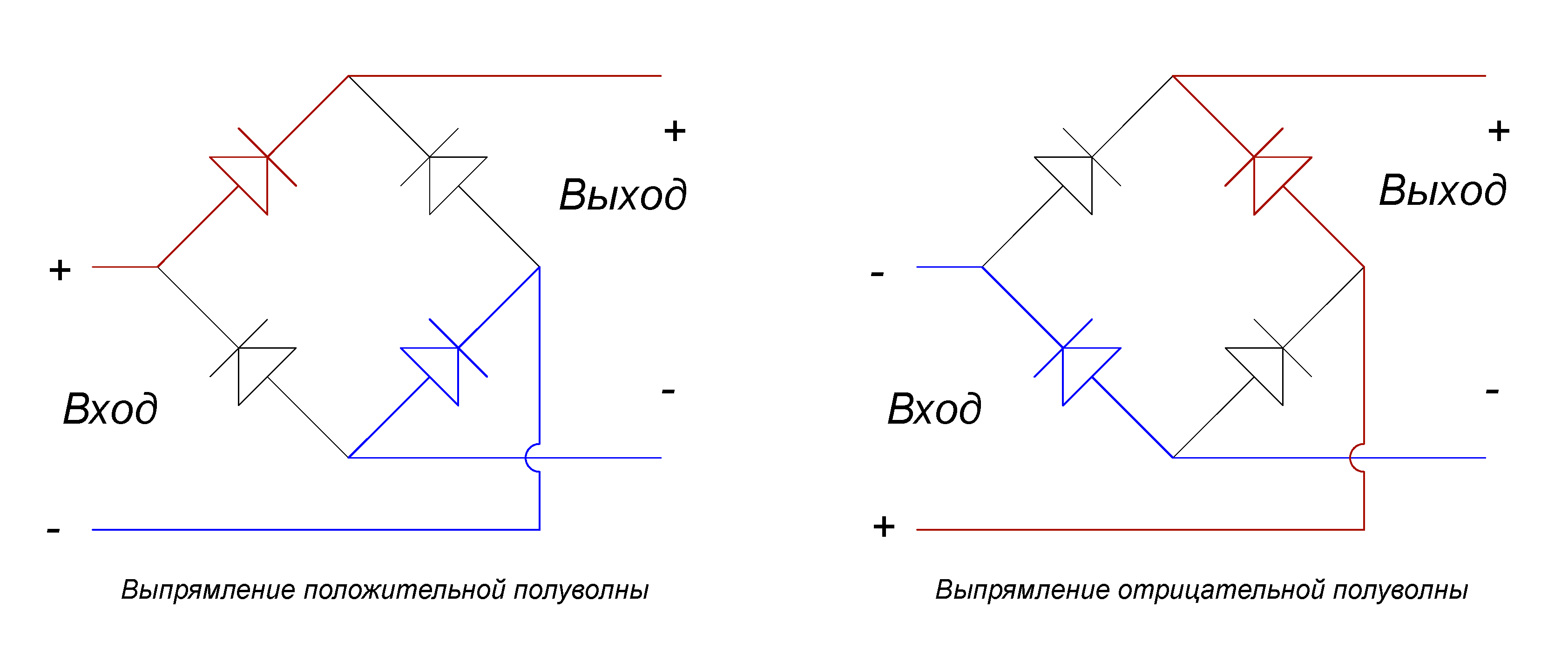

Лучший способ понять эту конфигурацию — изучить D1/D2 и D3/D4 по отдельности. В течение положительного полупериода D3 и D4 остаются смещенными в обратном направлении, позволяя диодам D1 и D2 работать.

Во втором цикле полярность обратная. Теперь D1 и D2 остаются смещенными в обратном направлении, позволяя D3 и D4 сместиться в прямом направлении.

Схема способна преобразовывать входное напряжение переменного тока (AC) в выходное напряжение пульсирующего постоянного тока (DCC), поскольку напряжение нагрузки всегда стабильно. Это означает, что независимо от входа, напряжение нагрузки поддерживает один и тот же ток нагрузки и полярность в определенном направлении.

При этом вы никогда не получите идеального двухполупериодного напряжения, охватывающего нагрузочный резистор. Диод фактически не активируется, пока напряжение источника не достигнет 0,7 В.

Поскольку мостовой выпрямитель работает только с D1/D2 или D3/D4, в любой данный момент оставшиеся два диодных падения (0,7 В x 2), принадлежащие источнику, всегда приносятся в жертву.

Таким образом, общее уравнение для пикового выходного сигнала: получить стабильное постоянное напряжение , нам нужно отфильтровать полноволновой сигнал. Пульсирующий выходной сигнал постоянного напряжения непригоден для использования в своей первичной форме, поскольку он возрастает до максимального значения, а затем внезапно падает до 0,9.0005

Чтобы обеспечить согласованность, к нагрузочному резистору добавлен сглаживающий конденсатор. Их зацикливание вперед. К тому времени, когда входное значение достигает своего пика, напряжение на конденсаторе достигает значения Vp.

После достижения пика входное напряжение начинает снижаться. Когда входное напряжение становится ниже VP, напряжение на конденсаторе отключает диоды.

В выключенном состоянии конденсатор обеспечивает токи нагрузки до наступления пикового значения. По прибытии D3 и D4 перезаряжают конденсатор до его пикового значения.

Мы продолжим и изучим схему легендарного NEVE 33609, после чего смоделировано множество компрессоров с диодным мостом.

Несмотря на то, что для многих компрессоров довольно часто подается балансный входной сигнал, уникальная особенность этой схемы заключается в том, что сигнал остается сбалансированным даже после прохождения блока снижения усиления.

После прохождения блока снижения усиления этот симметричный сигнал продолжает проходить через буфер и, в конечном счете, попадает на трансформатор цепи, где окончательно становится несбалансированным.

Теперь несбалансированный сигнал проходит через очень важный блок BA340, который является блоком усиления. Будучи мощным двигателем, BA340 продвигает вперед выходной трансформатор, снова давая нам сбалансированный выходной сигнал.

Боковая цепь для компрессора направлена ​​до BA340, а дополнительная ветвь после блока усиления ведет к лимитеру.

Секция сайдчейна компрессора содержит все важные функции, такие как атака, релиз, усиление макияжа и порог. Здесь выпрямитель преобразует аудиосигнал из переменного тока в постоянный.

После преобразования сигнал возвращается для управления начальным блоком уменьшения усиления, через который прошел симметричный вход.

Когда вы выбираете ограничитель, сигнал передается в боковую цепь после BA340. Используя небольшой регулятор гейна под BA340, вы можете усилить сигнал, идущий на лимитер.

Будучи компрессором с обратной связью, боковая цепь представляет собой поданный сигнал после снижения усиления. Это означает, что блок снижения усиления отслеживает свои собственные результаты, когда они возвращаются в управляющий сигнал через боковую цепь.

Самое лучшее в этой схеме обратной связи то, что детектор тратит много времени на реакцию на сжатый сигнал, что приводит к более плавным результатам.

Хотя это помогает компрессору компенсировать нелинейность сигнала, он теряет способность точно контролировать время атаки и восстановления, как компрессоры, использующие дизайн с прямой связью.

Подробнее об исследованиях компонентов компрессора можно прочитать здесь .

В большинстве типов компрессоров, кроме VCA, мы обычно используем делитель напряжения для управления симметричным сигналом. Делитель напряжения состоит из положительного и отрицательного сопротивлений, которые ослабляются блоком уменьшения усиления.

Подобно тому, как полевой транзистор и светозависимый резистор (LDR) используются для изменения сопротивления в полевых транзисторах и оптических компрессорах, в этом случае сопротивление делителя напряжения изменяется с помощью диодов.

Положительный и отрицательный резисторы подключены к отдельным диодам, которые передают сигнал на землю.

Например, плюсовой резистор и диод контролируют количество сигнала, идущего на землю. Поскольку они пропорциональны, меньшее сопротивление диода означает, что более высокие уровни сигнала проходят через землю.

По ходу дела важно знать, что диоды могут проводить электричество только при определенном напряжении. Они также однонаправленные, что означает, что они проводят электричество только от плюса к минусу.

Будучи бинарными по своей природе, они проводят электричество только при подаче определенного напряжения. Диоды в этом примере имеют напряжение 0,7 вольта. Таким образом, диоды проводят электричество на землю только тогда, когда они получают 0,7 В. Любое напряжение ниже этого оставляет их в положении «выключено».

Но подобно резистору 0 Ом, диод использует экспоненциальную кривую перед точкой срабатывания. Это означает, что входящий сигнал проходит по внезапно крутой кривой, как только входящий ток приближается к 0,7 В.

Таким образом, компрессор ожидает, пока ток войдет в экспоненциальную кривую, где смещение постоянного тока в диоде берет верх. Теперь компрессор генерирует управляющее напряжение постоянного тока из области боковой цепи.

Хотя ток меньше 0,7 вольта, что очень мало, достаточно всплыть на порог, изменяющий сопротивление самих диодов.

Подобно LA4 и 1176, внутри аттенюатора цепи имеется переменный резистор (диод), который управляет делителем напряжения внутри компрессора диодного моста. Ослабление уровня происходит с помощью понижающего трансформатора и встроенного аттенюатора в резисторе, расположенном непосредственно перед диодом.

Более низкие уровни входного сигнала обычно посылаются через компрессоры с диодным мостом, так как мы должны помнить о отметке 0,7 В. Фактически, если бы мы подняли уровни выше 0,7 В, это могло бы начать напоминать единицу искажения.

В то время как компрессоры Opto и FET также начинают искажать после определенного уровня, их точки отсечения намного выше 0,7 В.

Несмотря на то, что диоды, как правило, очень хорошо согласованы для сведения искажений к минимуму, некоторые интересные аномалии сжатия могут возникать и с несогласованными диодами. В случае несогласованных диодов вы можете получить некоторые асимметричные искажения.

Поскольку мы имеем дело с сигналом низкого уровня на входе, потенциометр подпитки под BA340 играет важную роль в увеличении усиления устройства.

Компрессоры с диодным бриджем добавляют тяжести всему, к чему они прикасаются, делая их весомыми и мощными на низких и средних частотах, таких как бочка, бас и малый барабан. Как правило, они не очень резко реагируют на высокие частоты. , добавляя мягкую компрессию к более высоким гармоникам бочки и малого барабана.

В отличие от FET, которые более резкие, они склеивают звук сверху и снизу, добавляя звуку округлости.

Использование схемы дискретного усилителя и трансформаторов как на входе, так и на выходе приводит к звуку, характерному для компрессоров с диодным мостом.

В то время как трансформаторы создают характерные артефакты искажения, схемы дискретных усилителей класса «А» выявляют тонкости серии обертонов, создавая пышный набор нечетных и четных верхних гармоник.

Вы можете увидеть больше схем Neve 33609C здесь .

На приведенной выше диаграмме можно заметить, насколько плавно переходят нечетные и четные гармоники от 6 кГц к 22 кГц. Это становится очень полезным при работе с комнатными микрофонами с компрессией. Самые дорогие и чувствительные микрофоны в арсенале студии обычно используются для прослушивания помещения во время записи.

Звук комнаты обычно улавливается в диапазоне частот от 12 кГц до 20 кГц. Этот частотный спектр создает образ комнаты в голове слушателя за счет улавливаемых им поздних отражений.

Плавное наложение гармоник компрессора диодного моста в этой области очень хорошо сохраняет эти частоты. Усилитель класса «А» обеспечивает пышную насыщенность этого частотного диапазона, создавая культовый звук диодного моста.

Если вы посмотрите на приведенный ниже график снижения усиления компрессора с диодным мостом Neve 33609 C, он покажет, насколько согласована частотная характеристика при различных уровнях амплитуды.

Вы можете заметить, что низкие частоты остаются одинаковыми на всех входных уровнях. Когда мы начинаем переходить к средним частотам, мы замечаем компрессию, влияющую на структуру усиления. Даже когда мы достигаем высоких частот, разница составляет всего около 4 дБ.

При такой постоянной частотной характеристике присутствие среднего уровня сохраняется при всех степенях сжатия. Кроме того, нелинейные кривые отклика диодов в схеме обеспечивают плавную, естественную и музыкальную компрессию.

Как только мы достигаем высоких уровней громкости, сигнал изменяет количество тока, протекающего через диоды. Когда сигнал уводит диоды от их точек смещения, экспоненциальное усиление начинает изменяться, что приводит к заметным искажениям.

Коэффициент усиления схемы зависит от аудиосигнала и тока смещения, который, в свою очередь, зависит от боковой цепи. Это означает, что искажение также зависит от уровня звука и от момента к моменту снижения усиления, происходящего в цепи.

Когда оборудование не находится в режиме снижения усиления, экспоненциальное сопротивление диодов довольно низкое. Так что, если бы вы пропустили или если бы вы увеличили входной сигнал, искажения все равно были бы довольно низкими.

Оптимальное значение для компрессоров с диодным мостом находится в диапазоне от 3 дБ до 7 дБ, когда сопротивление диода такое же, как у соседних элементов цепи. В диапазоне от 3 дБ до 7 дБ общее гармоническое искажение может достигать от 8% до 10%.

Несмотря на то, что в большинстве случаев распространено искажение от 8% до 10%, нелинейные свойства компрессора с диодным мостом и частотная кривая делают звук искажения чрезвычайно музыкальным. Это делает искажение диодного моста чрезвычайно востребованным.

Прекрасно звучит на группах инструментов Компрессоры диодного моста в основном используются на шине барабанов, шине создания шины и мастер-шине. Использование программно-зависимых быстрых и медленных атак на барабаны и бас соответственно может мгновенно добавить характер вашему миксу. Как менее жесткая альтернатива FET, они прекрасно звучат и на вокале.

Мы начали настраивать правую сторону перед левой, так как это естественный поток сигнала внутри компрессоров с диодным мостом.

Как вы можете слышать в примере со звуком, сухим барабанам не хватает четкости. Вы не можете услышать верхнюю обшивку малого барабана отдельно от его корпуса. Ритмический драйв, создаваемый открытыми и закрытыми хай-хэтами, теряется в ритме малого барабана. Корпус удара слишком широк, чтобы хай-хэт мог пробить его.

Наша цель с параллельной компрессией состояла в том, чтобы услышать атаку барабанных палочек на верхнюю кожу пуха, уменьшенную до 3:1, и установить время восстановления на 800 мс, сделав малый барабан более сплоченным, что привело к снижению усиления на -18 дБ.

Теперь перейдем к разделу лимитера, мы начали с быстрой атаки и сброса 800 мс. Прокрутив порог ограничителя, мы остановились на +12 dBu, что соответствовало уменьшению усиления нашего компрессора на -18 дБ.

Как вы уже слышали, быстрая атака определяет верхнюю поверхность малого барабана и придает форму бочке. Пока мы стремились к агрессивному звучанию, малый барабан, кажется, потерял свое тело.

Настройка атаки на медленную позволила пройти достаточному количеству частот, что сделало малый барабан более полезным.

Вы можете заметить, как акцентирована атака нот. Вы также можете заметить, что низкие частоты имеют больший вес, в то время как более высокие гармоники баса постепенно затухают.

Во втором примере звука мы установили соотношение 2:1 и увеличили вход до 13,8 дБ. Мы снизили громкость до – 4,2 D и установили аналог на 25%

С деактивированным пределом секции вы можете заметить, что сила тяжести второго звукового образца больше сосредоточена на нижней середине, а не на низких частотах.

Вы можете почувствовать, что бас немного светлее, чем в первом примере. При этом в более высоких частотах второго образца больше намерений, чем в первом.

Хотя пороговое значение изменилось только на одну единицу, основное отличие связано с отношением вход-выход. Как и во всех плагинах аналоговой эмуляции, схемы затухания оказывают огромное влияние на поведение компрессора.

Так как мы имеем дело с Mix Bus , мы также добавили сравнение компрессоров FET, чтобы подчеркнуть уникальную округлость, которую обеспечивают компрессоры с диодным мостом.

Если вы заметили сухой сэмпл, то знаете, как гитара доминирует над вокалом. В то время как гитары звучат ностальгически, мы хотим добавить голосу вокалиста больше груди, чтобы он мог звучать поверх гитары. 100% er OFF

Мы начали с того, что снизили вход до – 2 дБ и увеличили вывод до 9,7 дБ. Устанавливаем соотношение 4:1 и релиз на авто в секции компрессора.

Как вы можете слышать в приведенном выше примере звука, мы установили аналог на 100%.

Важно внимательно прислушиваться к искажению вашего диодного моста, так как это не всегда лучший вариант для захвата микродинамики. Например, что-то вроде Fairchild660 могло бы идеально зафиксировать изменение высоты тона.

В последнем примере мы уменьшили аналог на 25%, сделав нюанс более заметным.

Во втором примере мы добавили секцию лимитера. Набрав предельный уровень аж до 12DBU, Ставим медленную атаку и автосброс. Аналоговый циферблат мы тоже отключили.

Теперь, быстро протестировав этот пример с полевым транзистором 1176, покажите нам, как резко он может звучать. Обратите внимание, как появляются гитарные переходы во время смены аккордов, а вокал становится более гнусавым по своей природе.

Второй образец звука является хорошим примером использования компрессора диодного моста для прозрачности. Вы можете услышать, как острота вокальных транзиентов отодвинута назад, обеспечивая контролируемый, но прозрачный звук.

Вот краткий список популярных компрессоров с диодным мостом, которые с годами стали основным продуктом студии:

1. Neve 33609/N Дискретный стереокомпрессор/лимитер
2. Neve 2254/R Лимитер/компрессор
3. Chandler Limited TG12413 Zener Limiter

1.

Совместимость: macOS 10.14+ Mojave и более поздние версии. UAD, UADx, LUNA, UA Connect совместимы с процессорами M1/M2. Windows 11+. Юбилейное обновление Windows 10 необходимо для подключения Thunderbolt к устройствам UA. только 64бит.
Цена: Universal Audio Teletronix LA-2A Classic Leveling Amplifier 3995 $  (для аппаратного обеспечения) UA NEVE 33609C BUSS COMPRESSOR   149 $  (для эмуляции)

2.

Совместимость:  macOS 10.15.7+ Windows 10+. Винда 21х3. только 64бит. AAX Native, AudioSuite, VST, AU, SoundGrid.
Цена:  Neve 2254/R Limiter/Compressor  2795 долларов США  (для оборудования)  Waves V-Comp: $29 (для эмуляции)

3.

Совместимость: macOS 10.14+ Mojave и более поздние версии. UAD, UADx, LUNA, UA Connect совместимы с процессорами M1/M2. Windows 11+. Юбилейное обновление Windows 10 необходимо для подключения Thunderbolt к устройствам UA. только 64бит.
Цена: Chandler Limited TG12413 Zener Limiter 5150 долларов США (для оборудования) Chandler Limited TG12413 Zener Limiter: $149 (для эмуляции)

Входной сигнал значительно ослабляется, чтобы напряжение диодного моста оставалось в допустимых пределах. Входной сигнал должен быть ослаблен на 40 дБ, чтобы напряжение оставалось в пределах линейной кривой передачи. Это приводит к очень высокому уровню шума, что, вероятно, является основным недостатком компрессоров с диодным мостом.

Эти 40 дБ входного затухания в конечном итоге восстанавливаются в секции компенсационного усиления. Эти экстремальные уровни затухания и восстановления делают компрессоры с диодным мостом довольно шумными.

При этом, поскольку сложность электронных схем росла в течение десятилетий, компрессоры с диодным мостом стали намного тише, чем раньше.

Хотя это и не является недостатком, схема сжатия диодного моста является нелинейной, а это означает, что степень сжатия, применяемая к сигналу, не является постоянной во всем частотном спектре. Это приводит к неравномерному сжатию и искажению звука, что стало известно как звук диодного моста.

Выпрямитель — это устройство, которое обычно располагается между источником питания и двигателем компрессора и преобразует переменный ток (AC) в постоянный ток (DC). В компрессоре выпрямитель обычно используется для преобразования напряжения переменного тока от источника питания в напряжение постоянного тока, которое используется двигателем компрессора и другими электрическими компонентами.

Выпрямитель состоит из набора диодов, которые представляют собой полупроводниковые устройства, пропускающие ток только в одном направлении.

Когда на выпрямитель подается переменное напряжение, диоды пропускают положительные полупериоды напряжения и преобразуют их в постоянное напряжение. Отрицательные полупериоды напряжения блокируются, в результате чего напряжение постоянного тока не имеет отрицательных колебаний.

Выпрямитель играет решающую роль в обеспечении стабильного и постоянного питания двигателя компрессора, что необходимо для его правильной работы. Это также помогает защитить двигатель компрессора от повреждения, устраняя любые потенциальные пики напряжения или скачки напряжения, которые могут возникнуть в источнике питания.

Известно, что аппаратные компрессоры, такие как новый 33609, добавляют звуку большей плотности и объема. Особенно ошеломляют иммерсивные качества устройств, которые были модифицированы до выходного каскада класса А. Но эмуляции UAD, Lindell и Waves очень близки к реальному оборудованию с точки зрения гравитации и веса.

Единственное, чего, вероятно, не хватает, так это 3D-опыта, который не удалось передать ни одному из эмуляторов. Поскольку покупка аппаратных единиц не всегда возможна, лучше всего выбирать многоцелевые устройства. С этой точки зрения лучше инвестировать в VCA или компрессор с диодным мостом, так как они отлично работают с группами инструментов.
