Руководство по различным решениям для травления печатных плат
Печатные платы с травлением
Если у вас хорошо открытая и чистая печатная плата, последующий процесс травления печатной платы больше не является критичным, здесь вероятность ошибиться не так велика, как при выявлении и развитии.
Травим печатную плату персульфатом натрия, который растворен в концентрации 220 граммов на литр примерно 45 градусы теплой воды. Мы всегда готовим свежий травильный раствор., травитель достаточно недорогой для этого. Вы также можете использовать раствор для травления печатных плат несколько раз, пока эффективность травления печатных плат не снизится.. Не сливайте использованный травильный раствор в канализацию., но соберите его и отнесите в пункт сбора опасных отходов!
Во время травления печатной платы используйте плотно прилегающую пластиковую банку с защелкивающейся крышкой.
Есть разные способы вставить плату в травитель., можно использовать плотно прилегающую пластиковую банку с крышкой на кнопке, который постоянно слегка встряхивается во время травления печатной платы раствором.
Здесь требуется небольшая осторожность: После того, как крышка закрыта, оставшийся воздух в банке нагревается и расширяется, который обычно выталкивает несколько капель каустика наружу. Я всегда делаю это в старой раковине в подвале, латексные защитные перчатки, требуются защитные очки и старая одежда! Через короткое время, медь приобретает матовую структуру в местах травления.
Печатную плату необходимо хорошо промыть водой и высушить., тогда это можно просверлить.
После бурения (конечно, больше не относится к чистым платам SMD), оставшийся фоторезист необходимо удалить. Это можно сделать либо с помощью спирта, либо путем повторного экспонирования УФ-светом без шаблона и последующего проявления..
Обычно мы покрываем готовую плату припойным лаком SK10., это защищает плату от коррозии, и ее очень легко припаять. тем не мение, дайте припойному лаку высохнуть в течение нескольких часов., иначе, он немного липкий и чувствителен к отпечаткам пальцев.
Конечно, это всего лишь один из простых способов травления печатных плат.
, конечно есть и другие варианты, которые приводят к той же цели. Для большего количества досок, вам лучше проконсультироваться с нами напрямую.
Обеспечьте здоровье и одежду во время процесса травления печатной платы.
Для создания печатных плат (например. прототипы), необходимо соблюдать некоторые меры по обеспечению здоровья и одежды. При травлении печатных плат, необходимо надевать фартук и кислотостойкие перчатки, чтобы защитить руки и одежду от воздействия кислоты.. После завершения травления печатной платы, убедитесь, что химикаты утилизируются должным образом (специальные отходы) а не просто запивают в раковине.
При распечатке макета на струйном принтере, например. CANON IP4600, необходимо выбрать самое высокое разрешение, чтобы отпечатанные проводники стали непрозрачными.
Подготовка услуги травления печатных плат
Создавать Макет печатной платы
С программой верстки, например. Например, в “Целевой SMART”, макет создается и печатается на пленке.
Если необходимо, две распечатки должны быть распечатаны и размещены друг над другом так, чтобы чернота распечатки была достаточно глубокой. Важно следить за тем, чтобы при создании одностороннего макета, распечатка обычно представляет собой нижнюю сторону платы, а не сторону компонентов. Для шаблонов, которые были напечатаны или доступны на бумаге, Вы можете сделать макет прозрачным со статьей КОНТАКТЫ 243 (Паусклар 21) и таким образом упростить экспозицию.
Воздействие на печатную плату
Защитная пленка снимается с печатной платы с фотопокрытием и помещается на пленку макета. (сторона печати) и разоблачены. Экспозиция будет хорошо работать без блока экспонирования, если вы поместите плату на не слишком мягкую поролоновую подушку, а затем разложите макет на печатной плате.. Чтобы макет не сползал, поместите над ним стеклянную пластину. Чем ближе макет печатной платы к печатной плате, тем точнее будет экспозиция. Спектральная чувствительность фотопокрытия около 400 нм. Время экспозиции зависит от источника света и расстояния до него.
.
Передержка — не проблема с качественным основным материалом.. С другой стороны, недодержка затрудняет или препятствует получению хорошего качественного результата в проявке.
Разработка печатных плат
Подготовить ванну проявителя: Добавлять 10 гр. Разработчика до ок.. 1.1 литры теплой воды (приблизительно. 40-50 °) и хорошо перемешайте. В контейнере должно быть достаточно места, чтобы пальцы с печатной платой могли без проблем поместиться в него.. Перед погружением открытой печатной платы в ванну проявителя, пожалуйста, наденьте перчатки. Если разводка печатной платы имеет резкий контур, Вы должны немедленно вынуть плату из ванны для проявителя и тщательно промыть чистой водой.. Если ванна проявителя уже не свежая, во время разработки полезно медленно перемещать доску вверх и вниз в ванне проявителя.. Убедитесь, что вы не ополаскиваете тряпкой при полоскании., так как это может размыть контуры макета.
Если макет «исчез», потому что ванна проявителя была слишком сильной или плата находилась в ванне проявителя слишком долго, можно снова покрыть доску фоторезистом KONTAKT 235 (положительный 20) после того, как он был освобожден от проявителя и высох слишком толстым) и повторить процедуру экспонирования и проявления.
Процесс травления печатной платы
Контейнер, например. наполняет травильную чашу из статьи “набор для разработки” с горячей водой (приблизительно. 50-60 °). О 0.4 литров воды требуется для 100 гр. Из травки. Оба должны перемешиваться до полного растворения травителя.. Чем быстрее этот процесс завершится, чем горячее остаётся травильная ванна, что ускоряет сам процесс травления. Следует отметить, что поднимающиеся водяные пары не вдыхаются..
В зависимости от температуры ванны травления, приблизительно. 15-30 следует запланировать минуты для процесса травления. При перемещении платы в ванне для травления печатных плат необходимо надевать кислотостойкие перчатки.. Путем поворота печатной платы, немного кислорода поступает в травильную ванну, ускоряет процесс травления печатной платы.
Успешный процесс может быть достигнут очень хорошо со статьей “Устройство для травления 1” без необходимости вмешиваться, но возможность наблюдать за процессом травления.
О прогрессе процесса травления печатных плат для эпоксидных плат можно судить по тому факту, что контуры макета выделяются, а плата кажется прозрачной.
. Если желаемая разводка достигнута и больше нет соединений между токопроводящими дорожками, процесс травления должен быть завершен. Затем печатную плату промывают чистой водой. (все еще в кислотостойких перчатках) и сушат бумажными полотенцами или сжатым воздухом.
Кондуктор треков, которые сейчас покрыты фоторезистом, можно снова экспонировать, а затем поместить в ванну проявителя, чтобы обнажить чистую медь.. После удаления фоторезиста с меди, доска должна быть очищена и просушена. Альтернативно, остатки фоторезиста также можно использовать, например,. Алкоголь, можно удалить ацетон или спирт.
Для защиты токопроводящих дорожек от коррозии., мы рекомендуем покрыть плату защитным лаком, например. КОНТАКТ 227 (припой лак СК 10).
Теперь доску можно сверлить, собран, а затем протестирован или использован.
Преимущества раствора для травления печатных плат
Довольно просто: Вы построили хорошую схему на макете, но как-то все выглядит не очень профессионально.
Что может быть очевиднее, чем профессиональная гравировка схемы на печатной плате? Выглядит лучше и не так подвержен ошибкам, потому что любой, кто когда-либо строил полную европлатину с провальной проволокой, заметит, насколько утомительно повторная пайка уже начавшейся проволоки..
Но теперь к офорту:
Принцип очень простой: пленка, на которую нанесены токопроводящие дорожки, используется для экспонирования светочувствительной печатной платы.
Как результат, нанесенный фоторезист становится хрупким там, где попал свет. Это удалит краску с хрупких участков.. Затем медь удаляется в процессе травления печатной платы в тех точках, где краска была разрушена..
Создание слайда:
Мы не будем здесь вдаваться в подробности. Существует множество программ, с помощью которых можно создавать макеты печатных плат.. В качестве примера можно назвать Орла.. На сайте производителя есть бесплатная версия.. С помощью этих программ, электрическая схема нарисована и макет создан.
Это снимается на пленке с помощью принтера (Внимание: для струйных принтеров нужна специальная пленка).
Лучше всего распечатать пленку дважды и склеить эти две распечатки вместе.. Это необходимо, потому что чернила обычно не покрывают достаточно, и проводящие дорожки будут изнашиваться при травлении.
Открытие печатной платы:
Печатная плата представляет собой пластиковую пластину с медным покрытием и фоторезистом.. Эта краска становится хрупкой при воздействии света..
Первое, что нужно сделать, это распилить печатную плату.. Потом выставляется. Лучше всего это делать с галогенным прожектором. (Я использую точечный светильник мощностью 500 Вт на расстоянии 1,50 м.). С печатной платы снимается защитная пленка и на нее кладется печатная пленка. (Примечание: после этого убедитесь, что медная сторона находится под, так положи это вверх дном). Теперь галогенная фара включена.. Вы должны сами узнать время выдержки (желательно с небольшими образцами для испытаний) так как это зависит от производителя печатной платы.
Важно отметить, что вы должны снять стеклянную пластину с галогенного прожектора..
Что делает фоторезист хрупким, так это ультрафиолетовое излучение., и стеклянные фильтры УФ-излучения.
Чтобы построить рамку экспозиции
Разработка печатной платы:После контакта, печатная плата должна быть разработана. Это удаляет хрупкий фоторезист, и остается только лак там, где не было света..
Одно замечание заранее: Кислоты, используемые в следующих описаниях, не очень благоприятны для кожи., так: перчатки на!
Он помещается в количестве, указанном на упаковке. (приблизительно. 1 ложка на литр воды) в пластиковой миске и растворяется в воде. Кстати, это лучше всего делать, когда печатная плата открыта.
После контакта, печатная плата сразу помещается в раствор, иначе, он будет передержан и, следовательно, непригоден для использования. Через некоторое время в растворе, вы можете увидеть, как хрупкая краска удаляется и отделяется от печатной платы (места, где еще есть улыбка, затемнены встроенным красителем).
Небольшое помешивание помогает. Если хорошо видно структуры проводниковых дорожек (как темные линии), печатная плата была полностью разработана. Если она останется слишком долго, она будет чрезмерно развита.
После того, как печатная плата была удалена из раствора, смывается водой.
Кислоту можно использовать только в течение нескольких часов, а затем израсходовать..
тем не мение, относится к опасным отходам, а не в канализацию.
Травление печатной платы:Теперь печатную плату нужно только протравить. (т.е.. удаляется медь в открытых местах).
Он поставляется в виде порошка и должен растворяться в воде.. Этот раствор для травления печатных плат можно использовать в течение многих месяцев или лет.. тем не мение, их нельзя хранить в герметичном контейнере. Я просто вставил велосипедный клапан в крышку.
Как емкость для травления, Я просто использую квадратный футляр из оргстекла. Но и нормальная чаша тоже.
Жидкость сначала нужно подогреть.
(лучше всего просто поместить емкость для хранения в горячую ванну). Так что решение работает лучше. Затем раствор переливается в емкость для травления.. Теперь все, что вам нужно сделать, это вставить печатную плату. (завязать, тогда будет легче вытащить).
Печатная плата готова примерно через. 30-45мин. Медь удалена со всех открытых участков.. Теперь печатную плату промыть водой и высушить..
Вы можете ускорить процесс травления, поместив шланг в емкость для травления и подключив его к воздушному насосу. (например. для аквариумов). Результирующая подача кислорода ускоряет процесс травления.. На левом рисунке показаны готовые печатные платы..
Грязные пятна попадают на старый раствор для травления печатных плат.. Но для иллюстрации достаточно.
Переделка:
Теперь нужно просверлить отверстия для компонентов.. Лучше всего это сделать с помощью сверлильного станка и сверла 0,8 мм..
Ну наконец то, медная сторона покрыта паяльным лаком (контактный химикат).
Это облегчает пайку, а лак защищает от коррозии..
Теперь припаяйте, и есть чистая трасса, которая впечатляет.
Изготовление печатных плат не промышленным способом
Главная / Пресс-центр / Изготовление печатных плат не промышленным способом
03.06
Статья
Ошибочно думать, что только промышленный способ изготовления печатных плат позволяет получить быстрый и качественный результат. Существуют простые и многократно проверенные технологии, дающие возможность простыми средствами быстро изготовить необходимые печатные платы, например – опытные экземпляры при разработке новых электронных устройств, или подменные платы при ремонте. Если не считать металлизацию отверстий, маску и шелкографию жизненно необходимыми, то рассматриваемый ниже вариант любительской технологии позволяют получить печатные платы, практически не уступающие по качеству промышленным образцам и превосходящие по тому же параметру многочисленные образчики бывшей советской промышленности.
Итак начнем. Эскиз будущей печати должен быть выполнен любым способом на бумажном носителе, в простейшем случае – на «миллиметровке», в масштабе один к одному. Подготавливаем основу будущей печатной платы – фольгированный стеклотекстолит нужной толщины. Подготовка сводится к вырезанию отрезка в размер будущей платы и зачистке фольгового покрытия так называемой «песочной» стирательной резинкой. Более грубых абразивов при работе с фольгой лучше не применять. На подготовленную поверхность при помощи шила перекалываются с бумажного эскиза центра будущих отверстий, и крепежных и под выводы деталей. Далее – сверлятся все необходимые отверстия. После сверления отверстия необходимо зенковать, причем со стороны фольги эту операцию лучше делать сферическим стальным зубоврачебным бором. Обычно, после сверления, край отверстий в фольге несколько выступает над плоскостью платы. Смысл зенковки отверстий со стороны фольги как раз и состоит в снятии выступающих заусенцев.
После травления печатную плату промывают в воде с использованием моющего средства для посуды и щетки. После удаления остатков скотча, плата готова к обслуживанию. Эту операцию удобно осуществлять с использованием водорастворимого глицерин-гидразинового флюса, наносимого кистью. При этом, сам припой должен быть не флюсованным.
При соблюдении этих условий проводники будут блестящими, почти «зеркальными». Печатная плата готова. Может показаться, что этот способ трудоемок. Однако, оценив трудозатраты на стандартную трассировку платы ( например, в P-CADе ), поиски компании, согласной на срочное выполнение единичного заказа, становится понятно, что за рабочий день не получить готовой платы. По «скотчевой» технологии это возможно. Оценить результат применения этой несложной технологии можно по приведенной ниже фотографии.
Поделиться в социальных сетях:
Назад ко всем материалам
Как травить печатную плату
Мунназа Малик
11 481 просмотрЧто такое травление печатных плат?
PCB — это аббревиатура от
Надлежащее изготовление печатных плат включает в себя несколько этапов, включая проектирование, компоновку, разводку, травление и устранение неполадок. В этой статье мы подробно рассмотрим пошаговый процесс травления печатной платы.
Травление печатной платы — это процесс удаления медного покрытия с другой поверхности подложки. Процесс травления включает в себя использование жидких химикатов для удаления материала подложки перед их использованием в производстве. Альтернативные методы включают плазменное травление и лазерное травление. В основном при изготовлении печатных плат используется химическое травление, представляющее собой субтрактивный процесс, в котором используются химические ванны.
JLCPCB — передовая компания по производству и производству прототипов печатных плат в Китае, предоставляющая нам лучший сервис, который мы когда-либо получали (качество, цена, сервис и время).
2$ Прототип печатной платы
Компоненты оборудования для травления печатных плат
Для правильного травления печатных плат вам потребуются следующие детали.
| S. No | Component | Value | Qty |
|---|---|---|---|
| 1) | Copper Clad Board w/ Fiber sheet Base | 100x70mm | 1 |
| 2) | Glossy Фотобумага | – | 1 |
| 3) | Стоимость втирания | — | 1 |
| 4) | Ацетон | — | 1 |
| 5) | 1 | ||
| 5) | 1 | ||
| 5) | 1 | ||
| 5) | 1 | ||
| 5) | 1 | ||
| 5) | 1 | ||
| 5) | 1 | )– | 1 |
| 6) | Ferric Chloride Solution (FeCl3) | – | 1 |
| 7) | Etching Tray | – | 1 |
| 8) | Scratch Pen | — | 1 |
. | 1 | ||
| 11) | Ручная тренировка с буровыми битами | 3,2 мм — 8 мм | 1 |
| 12) | |||
| 12) | |||
| 12) | |||
| 12) | |||
| 12) | |||
| 12) | |||
| 12) | Твердочернильный принтер | – | 1 |
Полезные шаги для травления печатных плат
Ниже приведены шаги в разделе «Как травить печатную плату».
, спроектируйте схему печатной платы с помощью программного обеспечения для проектирования, такого как EagleCAD, fritzing и т. д., и распечатайте макет печатной платы на глянцевой фотобумаге с помощью принтера с твердыми чернилами.
2) Разрежьте и отшлифуйте медное покрытие
Отрежьте столько слоев того же размера, сколько требуется от медного покрытия, и отшлифуйте их, сосредоточьтесь на шлифовании краев медного покрытия достаточно хорошо, чтобы получить хорошее травление .

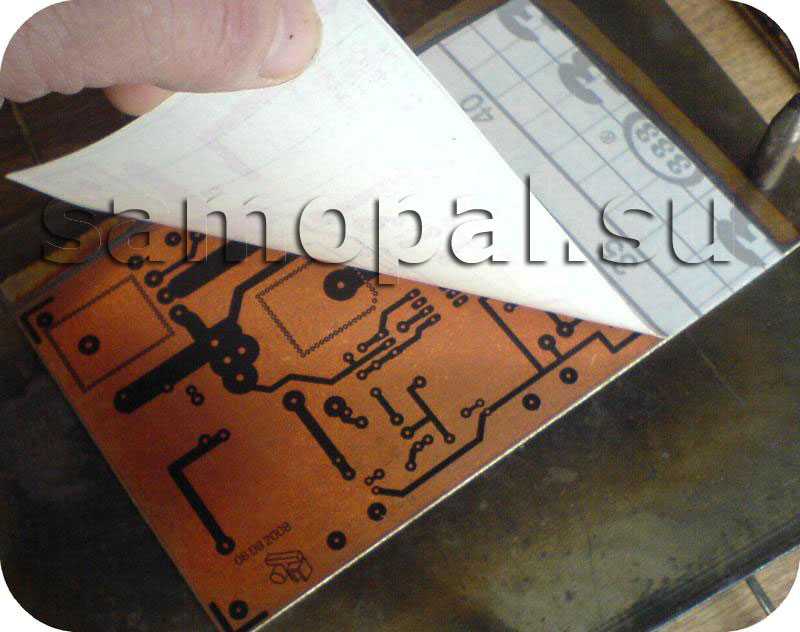

3) Перенос схемы на медную оболочку с помощью нагревательного элемента или безнагревающего метода переноса тонера
Теперь следующим шагом будет перенос печатных схем печатной платы на медные оболочки. Здесь применимы 2 метода, вы можете использовать тот, который лучше всего подходит для ваших нужд.
Метод переноса тонера с нагревательным элементом
В этом методе вы в основном гладите печатную плату на медном покрытии с помощью нагревательного элемента, такого как утюг.
утюг для стирки обычно работает лучше всего. Глажка переносит чернила с фотобумаги и сплавляет их на печатную плату. Если бумага очень толстая, установите утюг на максимальную мощность или на среднюю, если нет.
Метод безнагревного переноса тонера
Сначала очистите медное покрытие пресной водой и салфеткой. После этого используйте хорошее количество смеси спирта и ацетона в соотношении 8:3 на медной оболочке. Затем положите на него фотобумагу. Вся бумага должна покрывать медь, покрытую спиртом и ацетоном, за один проход. Дайте ей высохнуть в течение 30 минут, после чего окуните плату в пресную воду, прежде чем снимать фотобумагу. Аккуратно начните обработку отслаивания, дав плате высохнуть пару минут на тот случай, если вы увидите прилипшие к доске кусочки бумаги. После отделения фотобумаги удалите остатки бумаги салфеткой.
4) Начните травление
Поместите медные оболочки в раствор хлорида железа (FeCl3) примерно на 5-8 минут. Время травления будет зависеть от уровня температур и толщины медного листа.
После этого проверьте дорожки и удалите нежелательную медь между дорожками с помощью карандаша.
5) Промойте, очистите и осмотрите печатную плату
После того, как вся медь стравится с платы, промойте плату чистой водой из ванны. После этого очистите плату спиртом, чтобы вытереть излишки чернил, оставшиеся на печатной плате.
В целом, следуя приведенным выше инструкциям, вы сможете получить чистое травление, после чего вы сможете продолжить наносить маскирующие чернила и сверлить отверстия на печатной плате.
Похожие сообщения:
Объяснение процесса травления печатных плат
Одним из наиболее важных аспектов производства печатных плат является процесс травления , который по существу включает контролируемую коррозию . Когда коррозия происходит в нормальных условиях, металлы повреждаются. Однако процесс механической обработки, известный как травление, обеспечивает контроль над коррозией для эффективного удаления меди с печатной платы.
Любая медь, не относящаяся к схеме, оставшаяся на печатной плате, будет стерта с платы в процессе травления, создавая окончательный рисунок схемы.
Во многом гравировка печатной платы аналогична долблению камня. До того, как произойдет процесс травления, печатная плата похожа на камень с несколько однородным дизайном. Когда вы высекаете камень, может появиться очень специфический рисунок или узор. То же самое верно, когда процесс травления происходит с печатной платой. Имейте в виду, что единственный способ добиться успеха в процессе травления — сначала подготовить макет или дизайн, который будет иметь печатная плата после удаления базовой меди . Изображение, которое хочет дизайнер, будет перенесено на печатную плату с помощью процесса, известного как фотолитография.
Процесс травления печатной платы может быть настолько простым или сложным, насколько вам нужно. Процесс травления можно выполнять дома или в лаборатории, если вы производите только небольшое количество печатных плат.
Выполняя этот процесс в меньшем масштабе, вы можете существенно снизить производственные затраты. С другой стороны, травление требует помещения печатной платы в химикаты, чтобы избавиться от нежелательной меди 9.0012 . Эти химические вещества могут быть опасными, и избавиться от них непросто. Воду можно использовать в процессе травления для смывания химического раствора или как часть раствора. В следующем руководстве подробно рассматривается травление печатных плат и важность этого процесса при создании печатных плат .
Типы травления
Существует два основных типа травления, которые можно использовать при изготовлении промышленных печатных плат. Доступные типы травления включают кислотное травление и щелочное травление.
1. Кислотное травление
Кислотное травление — это высокоэффективный процесс, который включает удаление меди из любых внутренних слоев печатных плат FR-4 . Кислотное травление используется с этими типами плат из-за того, насколько точным может быть травление.
Кислота в растворе не вступает в реакцию с фоторезистом, а это означает, что на металле не будет такой большой подрезки. Единственным недостатком этого типа травления является то, что процесс кислотного травления занимает больше времени, чем щелочное травление и другие методы.
2. Щелочное травление
Щелочное травление может применяться к внешним слоям печатной платы . Поскольку щелочное травление может быть завершено быстрее, чем кислотное травление, вам не нужно беспокоиться о однородности оставшейся поврежденной меди. Из-за состава щелочной раствор считается более активным, чем кислый, а это означает, что необходим тщательный контроль для обеспечения точности процесса травления.
Оба типа процессов травления доказали свою эффективность, поскольку можно выполнить значительное количество травления при низких эксплуатационных затратах. Кислотное и щелочное травление также можно использовать со многими различными металлами.
Параметры, влияющие на процесс травления
Достигаемая скорость травления зависит от состава травильного раствора, а также от времени травления.
Имейте в виду, что состав травителя почти постоянно меняется, что может затруднить определение скорости травления. Обеспечение качества процесса травления может осуществляться путем контроля определенных параметров, основными из которых являются:
— Температура
— Удельный вес (Боме)
— pH
— Концентрация химической добавки
— Окислительно-восстановительный потенциал
Температура
При контроле температуры раствора имейте в виду, что большинство травильных машин состоят из пластиковых деталей, поскольку металлические детали вступают в реакцию с травителями. Если ваш травильный станок оснащен пластиковыми деталями, температура не должна быть слишком высокой. В этой ситуации идеальный температурный диапазон составляет около 50-55° по Цельсию, что соответствует 122-131° по Фаренгейту.
Удельный вес (Боме)
Что касается удельного веса (Боме), он коррелирует с концентрацией травителя. Более высокое значение Baume обычно соответствует более высокой скорости травления.
Если смотреть конкретно на pH раствора, этот параметр особенно важен для щелочного травления. Эффективное щелочное травление может быть выполнено, когда раствор имеет значение pH в диапазоне 7,9-8,1.
pH
Если pH раствора меньше 8,0, возможно, pH снизился из-за слишком интенсивной вентиляции или низкого содержания аммиака. Имейте в виду, что скорость травления также может быть низкой, если pH выше 8,8. Эта проблема может возникнуть, если вода просочилась в травитель или в нем содержится слишком много меди. Что касается кислотного травления, любое увеличение значений pH может привести к получению неверных показаний.
Мониторинг pH в гальванических растворах может быть затруднен, так как агрессивные растворы могут повредить электроды, не предназначенные для гальваники. Дифференциальный рН-электрод Sensorex предназначен для работы в большинстве случаев гальванического покрытия.
Концентрация химических добавок
Химические добавки можно использовать для эффективного повышения скорости травления.
Наиболее часто используемой добавкой является соляная кислота, которая способна усилить способность травителя схватывать растворенные металлы. Когда промышленное или производственное предприятие требует непрерывного травления, необходимы химические добавки. Несмотря на то, что добавки усложняют травление, скорость травления неизменно увеличивается.
Окислительно-восстановительный потенциал
Пятый и последний параметр включает окислительно-восстановительный потенциал, который показывает, насколько активен травитель. ОВП прямо указывает, как ионы меди связаны с ионами меди и как ионы трехвалентного железа связаны с ионами двухвалентного железа. Пока медь травится, травитель переходит в состояние меди/железа из исходного состояния меди/железа.
Если вы получаете высокий показатель ОВП, вы можете быть уверены, что скорость травления также высока . Низкие значения ОВП указывают на неэффективность травителя. Значение ОВП раствора можно определить по температуре травителя, а также по наличию свободной кислоты.
В травитель можно ввести окислитель и свободную кислоту, в результате чего ионы меди вернутся в форму меди.
Процесс травления печатной платы для изготовления платы
Процесс травления используется при изготовлении печатной платы . Во-первых, затвердевший фоторезист, который остается на внутренних слоях платы, защитит переходные отверстия, дорожки и другие части схемы. Остатки фоторезиста будут счищены, в результате чего останется голая медь. Затем эти слои будут полностью протравлены, чтобы убедиться, что вся оголенная медь удалена. Таким образом, останется только окончательная схема. Тот же шаг будет происходить с внутренними слоями печатной платы, пока медь не будет удалена из каждого слоя платы.
Следующий шаг в этом процессе включает ламинирование каждого внутреннего слоя листами стекловолокна, покрытыми эпоксидной смолой. После завершения ламинирования в плите просверливаются сквозные отверстия. Затем нижний и верхний слои платы будут покрыты фоторезистом, после чего можно использовать лазер или ультрафиолетовый свет для экспонирования фоторезиста.
Когда это происходит, каждый аспект фоторезиста будет эффективно затвердевать, за исключением рисунков схем. После того, как фоторезист будет смыт со схемы, обнажится медная фольга.
Медная фольга на поверхностях платы будет полностью гальванически покрыта гораздо более толстым слоем меди. После того, как процесс меднения завершен, схема снова покрывается тонким слоем олова, который будет действовать как защитный слой для меди, пока продолжается заключительный этап процесса травления.
В этот момент затвердевший фоторезист смывается, а медная фольга стравливается. Таким образом, останется только медная схема со слоем защитного олова. Когда жесть окончательно удалена, плата может пройти последний этап обработки.
Заключительные мысли о травлении печатных плат
Травление — сложный и очень важный процесс, необходимый для изготовления печатных плат
