Рисунок 1 — Законы последовательного и параллельного соединения.

Итак, мы разобрались с законом Ома. Теперь освоим, что происходит с нагрузками при параллельном и последовательном соединении.

Если мы к одному источнику подключим несколько нагрузок последовательно друг другу, то напряжение разделится между ними, а ток через них потечет одинаковый, и равный потребляемому от источника.

Такое подключение вы можете увидеть, например, в одном сегменте любой светодиодной ленты. Для примера, рассмотрим сегмент обычной ленты 3528:

Рисунок 2 — Лента 3528.

Здесь три светодиода и один резистор соединены последовательно, и 12 вольт, приходящиеся на этот сегмент, распределяются по 3,2В на каждый светодиод, а оставшиеся 2,4В приходятся на резистор. При этом ток через весь сегмент течет одинаковый, 20мА.

Рисунок 3 — Схема параллельного соединения.

Гораздо более распространенным является параллельное соединение нагрузок. Например, розетка-тройник, люстра с восемью рожками, две фары в автомобиле, сотни светильников на потолке торгового центра – все это параллельные соединения. Да и та же самая светодиодная лента состоит из множества параллельно соединенных друг с другом сегментов. При параллельном соединении, общий ток, потребляемый от источника, делится между параллельными нагрузками, а напряжение будет для всех одинаковым и равным напряжению источника.

1. У вас есть две параллельно соединенные лампочки на 12В, какое напряжение нужно для их питания? А если лампочки соединены последовательно?
2. Какое сопротивление получится, если соединить параллельно два резистора на 100Ом? А если последовательно?



Еще почитать по теме

10.26.2022

Наша компания участвует в выставке Art Dom 2022

Новости

06.03.2022

Светодиодные модули. Устройство. Виды модулей. Монтаж и подключение

Освещение в квартире

06.03.2022

ТОП 6 идей по использованию светодиодной ленты SWG в интерьере

Освещение в квартире

06.03.2022

220В лента, особенности подключения и монтажа

Освещение в квартире

06.03.2022

Освещение для большого офиса в центре Москвы: подбор и особенности

Освещение в квартире

06.03.2022

НЕСКУЧНОЕ ОСВЕЩЕНИЕ ЗАГОРОДНОГО ДОМА

Освещение в квартире

06. 03.2022

ОСВЕЩЕНИЕ ФИТНЕС ЦЕНТРА

Освещение в квартире

06.02.2022

Почему нет бина на RGB ленте?

Освещение в квартире

04.29.2022

Сколько светильников нужно в офис, размеры которого заставляют сотрудников ездить на самокатах?

Вопрос-ответ

04.29.2022

Традиционные источники света (лампы). Их питание и диммирование

Освещение в квартире

04.28.2022

Слои освещения на примере кухонной зоны

Освещение в квартире

04.27.2022

Блоки питания. Требования по безопасности, особенности подключения и монтажа

Освещение в квартире

• Спасибо,
  ваша заявка принята!

• Подписаться на рассылку

  Ваш e-mail*

  Согласен на обработку персональных данных

  Спасибо,
  за подписку!

Разница между параллельным и последовательным соединением

Вход Регистрация.

Поиск по сайту. Учебные заведения. Проверочные работы. Отправить отзыв.



Поиск данных по Вашему запросу:

Разница между параллельным и последовательным соединением

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.


По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Последовательное и параллельное соединение
• Соединение резисторов
• Последовательное и параллельное соединение проводников (конспект урока по физике)
• Об аккумуляторах …
• Ток проводников в параллельном и последовательном соединении
• Последовательное и параллельное соединение резисторов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Последовательное и параллельное соединение сопротивлений

Последовательное и параллельное соединение




Регистрация Вход. Ответы Mail. Вопросы — лидеры Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка. Мощность рассеивания транзистора?

Зачем электродрели нужен редуктор, точнее большая шестеренка? Лидеры категории Антон Владимирович Искусственный Интеллект. Кислый Высший разум. В чем отличия последовательного соединения потребителей от параллельного?

Dima Dima Знаток , закрыт 3 года назад В чем отличия последовательного соединения потребителей от параллельного? Лучший ответ. Допустимое отклонение Искусственный Интеллект 3 года назад При последовательном во всех потребителях один ток, при параллельном они под одним напряжением. Это основное, остальное нужно выводить по ситуации. А, ну и конечно при последовательном включении отключение одного потребителя отключает всю цепь.

Остальные ответы. Sneg Просветленный 3 года назад Параллельное отличается от последовательного тем, что последовательное отличается от параллельного. Есть ещё смешанное соединение. Мыслитель 3 года назад Если проводники соединены последовательно, т. А при паралельном в какй-то ее части. Похожие вопросы. Также спрашивают.




Соединение резисторов

Последовательное соединение проводников 1. Виды соединений проводников. Закономерности последовательного соединения проводником. Распространенные ошибки.

Последовательное соединение – это соединение двух или более это соединение, при котором резисторы соединяются между собой обоими.

Последовательное и параллельное соединение проводников (конспект урока по физике)

Схемы в электротехнике состоят из электрических элементов , в которых способы соединения конденсаторов могут быть разными. Надо понимать, как правильно подключить конденсатор. Отдельные участки цепи с подключенными конденсаторами можно заменить одним эквивалентным элементом. Он заменит ряд конденсаторов, но должно выполняться обязательное условие: когда напряжение, подводимое к обкладкам эквивалентного конденсатора, равняется напряжению на входе и выходе группы заменяющихся конденсаторов, тогда заряд емкости будет такой же, как и на группе емкостей. Для понимания вопроса, как подключить конденсатор в любой схеме, рассмотрим виды его включения. Параллельное соединение конденсаторов — это когда все пластины подключаются к точкам включения цепи, образовывая батарею емкостей. Разность потенциалов на пластинах накопителей емкости будет одинаковая, так как они все заряжаются от одного источника тока. В этом случае каждый заряжающийся конденсатор имеет собственный заряд при одинаковой величине, подводимой к ним энергии. Параллельные конденсаторы, общий параметр количества заряда полученной батареи накопителей, рассчитывается, как сумма всех зарядов, помещающихся на каждой емкости, потому что каждый заряд емкости не зависит от заряда другой емкости, входящей в группу конденсаторов, параллельно включенных в схему.

Об аккумуляторах …

Последовательное и параллельное соединение конденсаторов применяют в зависимости от поставленной цели. При последовательном соединении конденсаторов уменьшается общая емкость и увеличивается общее напряжение конденсаторов. C C1 C2 C3 А общее напряжение будет равняться сумме напряжений всех конденсаторов. Например: мы имеем три конденсатора по 30 мкФ x В каждый.

Parallel and series connection — две основные схемы включения электрической энергии в электрическую цепь или соединения источников электрической энергии генераторов между собою. В первом случае приемники подключаются к одним и тем же точкам электрической цепи, так что ток в этих точках разветвляется.

Ток проводников в параллельном и последовательном соединении

Последовательное, параллельное и смешанное соединения резисторов. Значительное число приемников, включенных в электрическую цепь электрические лампы, электронагревательные приборы и др. Это обстоятельство дает нам возможность при составлении и изучении электрических схем заменять конкретные приемники резисторами с определенными сопротивлениями. Различают следующие способы соединения резисторов приемников электрической энергии : последовательное, параллельное и смешанное. Схемы последовательного соединения приемников. Последовательное соединение резисторов.

Последовательное и параллельное соединение резисторов

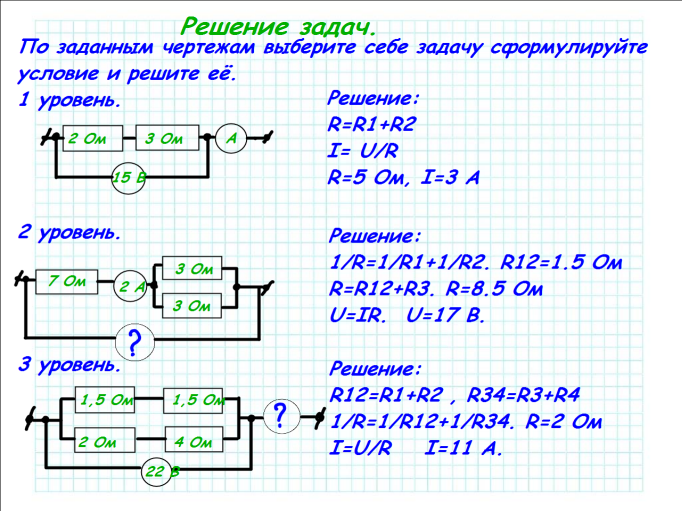

Закрепить и углубить знания учащихся о различных типах соединений. Развить умение решать физические задачи на применения различных типов соединений проводников. Формировать элементы творческого поиска на основе приемов обобщения. Проверить уровень самостоятельности применения знаний в различных ситуациях. Нужно помнить, какое различие и какая связь существует между параллельным и последовательным соединение проводников.

При параллельном соединении падение напряжения между двумя узлами, Последовательное соединение резисторов применяется для И главное, в чем состоит разница между подобными соединениями и в каких случаях.

Последовательное соединение проводников — это такое соединение, при котором конец предыдущего проводника соединяется с началом только одного — следующего:. Параллельное соединение проводников — это такое соединение, при котором все проводники подключены между одной и той же парой точек узлами :. Узел — точка разветвления цепи, в которой соединяются не менее трёх проводников.

Как известно, в быту повсеместно используется параллельное подключение ламп. Однако последовательная схема также может применяться и быть полезна. Давайте рассмотрим все нюансы обеих схем, ошибки которые можно допустить при сборке и приведем примеры практической их реализации в домашних условиях. Как будет работать такая схема?

Соединение резисторов в различные конфигурации очень часто применяются в электротехнике и электронике.

Электрика и электрооборудование, электротехника и электроника — информация! В электрических цепях элементы могут соединяться по различным схемам, в том числе они имеют последовательное и параллельное соединение. При таком соединении проводники соединяются друг с другом последовательно, то есть, начало одного проводника будет соединяться с концом другого.

Основная особенность данного соединения заключается в том, что все проводники принадлежат одному проводу, нет никаких разветвлений. Через каждый из проводников будет протекать один и тот же электрический ток.

Аккумуляторные батареи АКБ в зависимости от их назначения собираются из определенного количества аккумулирующих энергию элементов. Схема соединения. В основном батареи собирают последовательно-параллельно, а сами сборки служат для промежуточного или резервного хранения электроэнергии. Известны и повсеместно применяются 3 варианта соединения отдельных аккумуляторов в батарею: последовательное, параллельное и смешанное или комбинированное.




Последовательный и Параллельный

Последовательный и параллельный



Понимание параллельных и последовательных интерфейсов

Существует два типа режимов интерфейса для ЖК-дисплеев: последовательный и параллельный. Некоторые ЖК-дисплеи предлагают оба режима интерфейса, а некоторые — только один тип. Каждый тип интерфейса имеет свои преимущества и недостатки. Вам может быть интересно, какой интерфейс лучше всего подходит для вашего проекта или из чего состоит каждый из них, прежде чем принять решение о следующем ЖК-дисплее. Это краткое руководство, обобщающее основные моменты каждого режима интерфейса.

Основное различие между последовательным и параллельным интерфейсами заключается в том, как они передают данные. В последовательном интерфейсе данные отправляются или принимаются по одному биту за раз в течение серии тактовых импульсов. В параллельном режиме интерфейс отправляет и получает 4 бита, 8 бит или 16 бит данных одновременно по нескольким линиям передачи. Эти два режима интерфейса будут объяснены более подробно ниже.



Последовательный интерфейс

Последовательный интерфейс представляет собой двунаправленную шину данных, которая передает серию 8-битных битов с четностью, каждый с установленной шириной тактового импульса, по одному за раз. По этой причине передача по последовательному интерфейсу часто может быть медленнее (но дешевле), чем параллельная передача. Контроллеры ЖК-дисплея с последовательным интерфейсом требуют меньше соединительных контактов, чем параллельный интерфейс. Это упрощает подключение к внешнему процессору (например, микроконтроллеру).

Последовательные интерфейсы состоят из 3 типов, каждый со своими контактами:

1. I2C (Inter-Integrated Circuit): ввод последовательных данных и последовательные часы
2. 3/4-проводной SPI (последовательный периферийный интерфейс): состоит из последовательного вывода данных, последовательного ввода данных, последовательного тактового сигнала и дополнительного контакта выбора микросхемы для 4-проводного SPI
.
3. Последовательное синхронное управление и линии данных: последовательный ввод данных, выбор регистра, сброс и последовательные часы

Ниже приведен пример подключения через последовательный интерфейс:

Плюсы последовательного интерфейса:

• Меньше контактов данных
• Дешевле
• Простая настройка

Параллельный интерфейс

Параллельный интерфейс передает 8 бит или один байт данных по нескольким линиям шины данных за один тактовый импульс. Это делает параллельную передачу более быстрой, чем последовательная, но, как правило, более дорогой и требует подключения большего количества выводов данных. Параллельный интерфейс состоит из 8 выводов данных и 3 выводов управления. Управляющие контакты обычно имеют маркировку: «Выбор регистра» (RS), «Включение» (E) и «Чтение/запись» (R/W). Дополнительные общие контакты параллельного интерфейса могут включать в себя: регулировку контрастности (V0), выбор микросхемы (CS) и 9.0005

Параллельный интерфейс состоит из 2 стандартных типов:

1. Тип 8080: параллельный 4-битный/8-битный ввод данных с линией записи и чтения
2. Тип 6800: параллельный 4/8-битный ввод данных с линиями записи, чтения и разрешения

Ниже приведен пример подключения параллельного интерфейса:

Параллельный интерфейс Pros

• Более быстрая передача данных
• Высокая производительность

ПРЕДУПРЕЖДЕНИЕ

Покупатели и другие лица, разрабатывающие системы, включающие продукты FocusLCDs (совместно именуемые «Разработчики»), понимают и соглашаются с тем, что Разработчики несут ответственность за использование их независимого анализа, оценки и суждений при разработке своих приложений, и что Разработчики несут полную и исключительную ответственность за обеспечивать безопасность приложений дизайнеров и соответствие их приложений (и всех продуктов FocusLCDs, используемых в приложениях дизайнеров или для них) всем применимым нормам, законам и другим применимым требованиям.

Designer заявляет, что в отношении своих приложений Designer обладает всеми необходимыми знаниями для создания и реализации мер безопасности, которые:

(1)     предвидят опасные последствия сбоев

(2)     отслеживают сбои и их последствия, а также

( 3)     уменьшить вероятность сбоев, которые могут причинить вред, и принять соответствующие меры.

Designer соглашается с тем, что перед использованием или распространением любых приложений, включающих продукты FocusLCDs, Designer тщательно тестирует такие приложения и функциональность таких продуктов FocusLCDs, используемых в таких приложениях.

Основное различие между последовательной и параллельной связью

В нашей повседневной жизни мы обмениваемся и получаем информацию (знаками, устно, письменно) друг от друга. Используемые нами устройства (и их внутренние компоненты) передают эту информацию посредством электрических сигналов. Но они используют различные способы связи для эффективной передачи информации. Последовательная и параллельная связь (также известная как последовательная и параллельная передача) — это два режима связи, используемые цифровыми устройствами.

Оба режима могут использоваться для передачи информации, но они совершенно разные. и каждый из них имеет свое преимущество перед другим. Прежде чем перейти к разнице между последовательной и параллельной связью, давайте сначала разберемся с связью.

Связанный пост: Что такое протокол последовательной связи RS232 и как он работает?

Содержание

Общение:

Общение — это процесс обмена любой полезной информацией между двумя участниками. В электротехнике и электронике связь означает обмен любой информацией в виде электрического сигнала между двумя устройствами через передающую среду.

Отправляемая информация может быть аудио, видео или любыми другими закодированными данными. Средой, используемой для передачи сигнала, может быть провод (для проводной связи) или радиосигналы (для беспроводной связи).

Связь можно разделить на симплексный, полудуплексный и полнодуплексный режимы передачи.

Симплексная связь : это односторонняя связь, позволяющая передавать информацию только в одном направлении. Отправитель отправляет сигнал, а получатель получает его по одному каналу. Приемник не может передать сигнал обратно. Например, радио, телевидение.

Полудуплексная связь : Это двусторонняя связь с использованием одного канала, но информация может передаваться только в одном направлении за раз. Он может либо посылать сигнал, либо принимать сигнал одновременно. Например рация

Полнодуплексная связь: Это двусторонняя связь, при которой информация или сигнал могут передаваться в обоих направлениях одновременно. Он использует два отдельных канала для отправки и получения сигнала. Это наиболее распространенный способ связи, используемый в мире телекоммуникаций.

• Связанный пост: Разница между аналоговой и цифровой схемой — цифровая и аналоговая

Связь в основном подразделяется на два основных типа; Аналоговая и цифровая связь.

Аналоговая связь:

Аналоговая связь — это тип связи, при котором аналоговый сигнал передается между двумя устройствами через среду. Аналоговый сигнал представляет собой переменный сигнал, имеющий непрерывную амплитуду и непрерывное время. он может передаваться по проводной или беспроводной связи.

Цифровая связь:

Цифровая связь — это тип связи, при котором цифровой сигнал передается между двумя устройствами через среду. Цифровой сигнал представляет собой сигнал, имеющий дискретные значения амплитуды. Цифровой сигнал не может быть передан через беспроводную среду. Поэтому цифровая связь использует только проводную среду для передачи данных.

Цифровой сигнал может иметь несколько дискретных значений, но когда они представлены с использованием только двух возможных значений амплитуды, они называются бинарными сигналами. Двоичный сигнал или данные существуют в виде битов, амплитуда которых равна либо только «0», либо «1», что соответствует заземлению «0» и напряжению питания.

Двоичные данные существуют в виде байтов, где каждый байт состоит из 8 отдельных битов. Следовательно, цифровой сигнал может быть отправлен бит за битом в последовательности, или мы можем отправить весь байт за раз. эти два режима связи классифицируют цифровую связь на последовательную связь и параллельную связь.

• Запись по теме: Разница между процессором и графическим процессором — сравнение
Что такое последовательная связь?

Последовательная связь — это тип цифровой связи, при котором данные передаются бит за бит по общему каналу.

Поскольку имеется только один канал, последовательная связь не может отправлять сразу весь байт, вместо этого 8 битов передаются один за другим последовательно. Поэтому последовательная связь относительно медленнее.

Последовательная связь является лучшим выбором для междугородной связи, поскольку она использует один канал , который требует на меньше проводов и занимает очень мало места . Его очень просто реализовать, и данные менее подвержены влиянию помех.

Поскольку он использует только два канала для полнодуплексной связи , он гораздо более эффективен для связи на больших расстояниях с очень небольшими затратами на установку.

Существует два типа последовательной связи; Асинхронная и синхронная передача (дополнительную информацию см. в статье «Различия между асинхронной и синхронной передачей»). Первый метод включает в себя начальный и стоповый бит в конце байта для определения начала и конца байта, тогда как последний использует внешние часы для синхронизации данных.

• Связанный пост: Разница между микропроцессором и микроконтроллером
Что такое параллельная связь?

Форма цифровой связи, при которой множественных битов данных передаются по множественным каналам одновременно, называется параллельной связью.

Для параллельной связи требуются отдельные 8 каналов для передачи 8 бит или байта данных на приемник. Весь байт передается за одиночных тактовых циклов , что делает его относительно более быстрым, чем последовательная связь. Он может отправлять 8 бит данных, в то время как последовательный режим может отправлять один бит.

Но из-за того, что для каждого бита требуется несколько каналов, для параллельной связи требуется несколько проводов для передачи данных. Он дороже и требует на больше места для размещения этих проводов.

Каждый отправленный байт должен быть получен по одному и тому же шаблону, именно поэтому необходимо проектировать разъемы в дизайне. Это увеличивает сложность проектирования его соединителей.

Также из-за нескольких каналов данные более уязвимы для помех, таких как перекрестные помехи и перекос . Первое означает, что биты переходят в другой канал , а второе означает, что получатель должен дождаться самого медленного бита для завершения передачи. В обоих случаях сигнал искажается. Следовательно, они неэффективны для дальней связи, но лучше всего подходят для ближней связи между различными внутренними периферийными устройствами любой цифровой системы.

• Запись по теме: Разница между микропроцессорами 8085 и 8086 — сравнение
Основные различия между последовательной и параллельной связью

Последовательная связь	Параллельная связь
Процесс передачи данных бит за битом в последовательности с использованием одного канала.	Процесс передачи данных как целого байта по нескольким каналам.
Он использует один канал связи или провод для передачи или получения данных.	Он использует несколько каналов связи или проводов для передачи сигналов.
Для передачи используется только один провод, независимо от количества передаваемых битов.	Он использует то же количество проводов, что и количество передаваемых битов.
выполняет полнодуплексную связь , используя только два канала.	Он использует то же количество каналов, что и биты, для формирования полудуплексной связи .
Для синхронизации данных требуются стартовый и стоповый биты или внешние часы.	Нет необходимости в синхронизации, так как весь байт принимается за один такт.
Медленнее на коротких дистанциях и низких частотах.	Быстр на короткой дистанции и низкой частоте.
Более эффективен для дальней связи и высокой частоты.	Неэффективен для дальней связи и высокой частоты.
На него не влияют перекрестные помехи благодаря одному каналу.	Он уязвим для помех, таких как перекрестные помехи и перекос.
Его конструкция очень проста и экономична.	Это дорого, имея сложную конструкцию.
Примерами последовательной связи являются USB, SATA, I2C, SPI и т. д.	Примером параллельного обмена данными являются компьютер-принтер и обмен данными между внутренними компонентами во встроенных системах,

Параллельная связь обеспечивает быструю и высокоскоростную передачу, но требует больших затрат и большего количества проводов. Таким образом, это лучший выбор для связи на короткие расстояния, чтобы снизить стоимость установки. Хотя последовательная связь кажется медленнее (и так и есть), чем параллельная связь , но она быстрее на больших расстояниях и на высоких частотах.
