Измерение сопротивления изоляции мегаомметром

Как пользоваться мегаомметром, измерение сопротивления изоляции мегаомметром



Все мегаомметры в каталоге. Мегаомметр прибор для измерения сопротивления изоляции кабеля, изоляцию обмотки двигателя, диэлектрических материалов приборов. Современные мегаомметры позволяют вычеслять сразу коэффициент абсорбции и поляризации. Коэффициент абсорбции показывает степень увлажнения изоляции кабелей, трансформаторов, электродвигателей. Коэффициент поляризации показывает степень старения изоляции. Работа мегаомметра основана на измерении протекающего тока, при подаче стабильного высокого напряжения. У цифровых мегаомметров переключение диапазонов и определение единиц измерения производятся автоматически. Мегаомметры с испытательным напряжение которое создает ШИМ преобразователь не могут измерять сопротивления изоляции обмоток двигателя, цепи с высокой индуктивностью, например промышленный магнит.





При коэффициенте поляризации менее 1 изоляция проводника изношенная необходимо заменить, при значении от 1 до 2 проводник изношенный, но эксплуатация возможна.

При значении более 2 эксплуатация проводника разрешена. Коэффициент абсорбции вычисляется измерением скорости заряда абсорбционной емкости изоляции при приложении испытательного напряжения. Если коэффициент абсорбции меньше 1,3 изоляция считается неудовлетворительной, необходимо сушить изоляцию.



Для работы с мегаомметром необходимо:

1. выбрать испытательное напряжение в настройках прибора, чем больше испытательное напряжение чем больше максимальное значение сопротивления;
2. выбрать время измерения. Из-за нестабильности сопротивления требуется проводить измерения не менее 1 минуты.



Клемму «минус», «GUARD», «0 V» необходимо подключать к тому проводнику, который заземлен. Измерения рекомендуется проводить дважды со сменной полярности испытательного напряжения для получения среднего результата. Полярность испытательного напряжения указана на гнёздах мегаомметра. Результаты измерений может выглядеть как на картинке ниже. Минимальное сопротивления изоляции проводки для бытовой сети 0,5 МОм, а для промышленной сети и производственного оборудования 1 МОм.





Для измерения сопротивления изоляции двухжильного кабеля необходимо клеммы плюс и минус мегаомметра подсоединить к проводникам. Если кабель одножильный тогда клеммы плюс и минус мегаомметра подключают к проводнику и экрану соответственно. При измерении сопротивления более 10 ГОм необходимо использовать экранированный измерительный кабель, экран измерительного кабеля подключается в соответствующее гнездо.



Если изоляция кабеля загрязненная и при больших значения сопротивления изоляции более 10 ГОм, для исключения влияния поверхностных токов утечки необходимо использовать схему подключения с тремя измерительными кабелями. Или экраннированным кабелем как у мегаомметра Е6-32, в комплекте не поставляется. К изоляции одного из проводников необходимо намотать колечко из фольги, обжать крокодилом и подключить крокодил к клемме заземления мегаомметра. При измерении сопротивления изоляции обмотки трансформатора, для исключения влияния поверхностных токов утечки так же необходимо использовать схему подключения с тремя измерительными кабелями.

Клемма заземления в данном случае подключается к сердечнику трансформатора.



Нормы сопротивления изоляции. Измерения необходимо производить при нормальных климатических условиях при температуре 25±10 °С и влажности воздуха не более 80%. Если в кабеле провода без экрана, то сопротивление изоляции измереяется между жилами проводов. Если провода с экраном в виде оплетки или фольги, то тогда сопротивление изоляции измеряется между жилой и экраном. Испытания проводят при отключеных электроустановках.

Электроустановки	Значение сопротивления, не менее	Испытательное напряжение	Указания
до 500 В	более 0,5 Мом	500 В	Сопротивление изоляции должно быть стабильным 1 минуту
500 . .. 1000 В	более 1 Мом	1000 В	Сопротивление изоляции должно быть стабильным 1 минуту



Все мегаомметры в каталоге.

Измерение сопротивления изоляции кабелей

В целях нормальной и безопасной работы электропроводки, периодически производится измерение сопротивления изоляции кабелей. Обычно, данное мероприятие проводится один раз в год. В первую очередь проверяются жилые и служебные помещения. Замеры сопротивления производятся и при выполнении электромонтажных работ в новых зданиях.

Содержание

Зачем измерять сопротивление

Проведение замеров позволяет своевременно выявить поврежденные участки изоляционной оболочки проводов и кабелей. Провода с поврежденной изоляцией могут привести к различным поломкам электротехники, а также вызвать возгорание. После того как изоляция вышла из строя, проверять ее уже не имеет смысла. Вот почему одним из условий сохранения системы электроснабжения в рабочем состоянии, является проведение регулярных замеров сопротивления изоляции.

При проведении измерительных работ необходимо соблюдать определенные правила:

1. Первичные измерения изоляции производятся в заводских условиях, сразу после того, как провода и кабели были изготовлены.
2. Сопротивление необходимо проводить каждый раз перед началом электромонтажа.
3. С целью выявления возможных повреждений кабельно-проводниковой продукции во время выполнения электромонтажа, перед запуском электропроводки в эксплуатацию также необходимо измерить сопротивление изоляции.
4. Проверка линий электросетей в обязательном порядке производится до и после проведения ремонтных работ.

Ежегодная проверка производится для того, чтобы вовремя выявить неисправности электропроводки, для предотвращения аварийных ситуаций.

Обязательные мероприятия при проведении измерений

Измерительные работы проводятся с использованием специальных приборов и соблюдением правил электробезопасности. При производстве выполняются следующие обязательные мероприятия:

1. Предварительно, осматриваются провода, кабели и распределительные устройства. Вначале  проводится визуальный внешний осмотр, для того, чтобы выявить места возможных повреждений электрооборудования. Особое внимание обращается на участки с оплавленной изоляцией. Это, в первую очередь, свидетельствует о возникших неисправностях электросетей.
2. Для обеспечения безопасной работы производится полное отключение проводов от системы электроснабжения. Само сопротивление измеряется специальным прибором – мегомметром. С его помощью производятся замеры сопротивления в системах, находящихся под высоким напряжением.
3. После выполнения измерительных работ состояние электросетей отражается в подробном отчете, после чего даются рекомендации по устранению неисправностей.

Измерение сопротивления изоляции кабелей необходимо проводить с учетом таких факторов, как температура, влажность и др. Эти факторы могут оказывать влияние на стабильность сопротивления.

Работа с мегаомметром

Напряжение

– Сопротивление, измеренное индивидуально, по сравнению с измерением на печатной плате

\$\начало группы\$

Всегда хотел задать этот вопрос.

Предположим, у меня есть резистор 1 кОм. Я измеряю его сопротивление, подключив мультиметр к обеим его клеммам (когда он не подключен ни к какой части цепи). Он показывает 1 кОм.

Затем я подключаю этот резистор на 1 кОм к схеме на печатной плате. Предположим, что вывод IC требует резистора 1 кОм, подключенного к земле. В этом случае, когда я измеряю резистор на его клеммах на печатной плате, он считывает другое значение.

Кто-нибудь может объяснить причину этого явления?

• напряжение
• анализ цепи
• печатная плата
• ток
• резисторы

\$\конечная группа\$

3

\$\начало группы\$

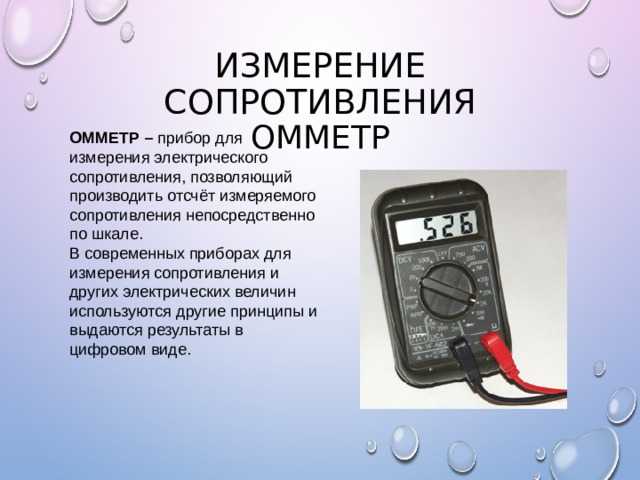

Мультиметры не измеряют сопротивление напрямую. Они измеряют сопротивление, подавая некоторое тестовое напряжение и измеряя протекающий ток, или применяя некоторый тестовый ток и измеряя, какую разницу в напряжении он вызывает. Таким образом, сопротивление, отображаемое на экране, рассчитывается на основе других измерений.

Если вы подключите только резистор отдельно, то мультиметр будет измерять только ток через резистор или напряжение на резисторе.

Если вы попытаетесь измерить резистор в цепи, помимо резистора будут и другие пути тока, так как токи протекают и по другим путям, поэтому предположение о том, что весь ток протекает через резистор, больше не верно и сопротивление не может быть рассчитано по измеренному напряжению и току.

В зависимости от других цепей, подключенных параллельно резистору, потребляет ли он дополнительный ток от мультиметра или подает дополнительный ток на мультиметр, расчетное значение сопротивления может быть ниже или выше фактического сопротивления.

\$\конечная группа\$

\$\начало группы\$

Микросхемы и другие компоненты — это не просто пластиковые коробки с застрявшими в них металлическими штифтами.

Они заполнены электронными компонентами — в основном транзисторами, а также диодами, резисторами, конденсаторами и т. д.

Когда вы измеряете сопротивление резистора на печатной плате, вы измеряете не только этот резистор. Вы также измеряете сопротивление многих других компонентов параллельно этому резистору.

Возьмите старый добрый таймер 555.

Между контактами 8 (VCC) и 1 (земля) последовательно подключены три резистора. Конечно, параллельно с этим есть еще, но если вы измерите между контактами 8 и 1, вы не ожидаете увидеть больше чем 15k — сумма R3, R4 и R5. Вероятно, их будет меньше, потому что параллельно с ними есть другие вещи.

Теперь представьте, что вы подключаете резистор 1 кОм к контактам 8 и 1 и измеряете его.

Вы обнаружите, что сопротивление меньше 940 Ом. Сопротивление 1 кОм параллельно с 15 кОм составляет около 937,5 Ом.

---

На самом деле все сложнее. Если вам действительно нужно проверить номинал детали, снимите ее с печатной платы.

\$\конечная группа\$

\$\начало группы\$

Всякий раз, когда вы измеряете резистор, вы также измеряете параллельное сопротивление. Бывает, что когда это параллельное сопротивление составляет около 5 мм воздуха, оно исключительно велико (бесконечно для практических целей, по крайней мере, пока вы не вызовете дугу).

Если вы измерите более высокий резистор, скажем, 1 МОм, и держите щупы пальцами, вы измерите что-то немного более низкое из-за сопротивления вашего тела (да, мультиметр пропускает через вас крошечный электрический ток в это время). точка).

Если вы измеряете на доске, это ничем не отличается. Резистор подключен к другим вещам, и они обычно имеют некоторое параллельное сопротивление.

Если вы занимаетесь поиском неисправностей, вы можете сказать, что вы должны измерять НЕ БОЛЕЕ 1 кОм для резистора 1 кОм. Параллельная схема может только понизить измеряемое вами сопротивление — по крайней мере, если на плате нет вольт.

\$\конечная группа\$
