Обозначения маркировки цвета проводов в электрике в сети 220 W

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения — L и N.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead подводящий провод, жила или Live под напряжением. Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация маркировка фазных проводников «L1», «L2» и «L3». Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

В связи с этим, удачно подходит английское слово Null нулевой , можно ориентироваться на него. Цвета провода, которыми маркируется нулевой провод нуль, ноль, нулевой рабочий проводник строго синий голубой или бело-синий бело-голубой. Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак — , который также, практически всегда можно увидеть совместно с этими двумя маркировками.

Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления PE — Protective Earthing , он же нулевой защитный проводник, заземление, земля. Общепринятая цветовая маркировка нулевого защитного провода — желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения.

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами. Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью. В распределительном щитке РЩ стоит подключать к шине заземления, к корпусу и металлической дверке щитка.

Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Обычное заземление 1 Чистое заземление 2 защитное заземление 3 заземление к корпусу 4 заземление для постоянного тока 5. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата.

В коробке распределения, все провода за исключением провода с выключателя синего цвета нейтрали соединяются и не участвуют в коммутации. Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО.

В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L. Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал вольт это — нейтраль, если значения ниже , то заземление. Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же. Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый. Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции. Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

С помощью данного материала, хочу помочь новичкам и старожилам, разобраться и понять особенности цветовой маркировки проводов и кабелей согласно нормативам Республики Беларусь и не только. Недавно мне довелось подключать квартирный щит, к которому приходило около 30 кабелей, с различной цветовой маркировкой жил. Прикол заключался в том, что маркировка настолько разная, что каждый электрик а на объекте работало две бригады трактовал цветовую маркировку по- своему.

Естественно не обошлось без косяков, и за один день как обычно подключить щит мне не удалось, так как моё мнение по цвету жил не совпало с мнением других электриков.

Мне пришлось еще один день потратить, чтобы прозвонить все линии для правильного подключения в щите. Рассказываю подробности….

Прежде чем начинать разбираться в расцветке проводов, хочу отметить ошибки электриков, на которых я получил хороший опыт.

Ошибка 1. При выполнении электромонтажных работ использовались кабеля разных производителей с различными расцветками жил. При этом в различных жилах кабелей один цвет мог трактоваться по-разному. Ошибка 2. При таких разных по цвету проводах, не были обозначены с помощью изоленты или термоусадочных трубок заземляющие и нейтральные жилы.

Простыми словами можно было просто куском синей изоленты обмотать вокруг жилы, которую взяли за ноль, а заземляющую жилу отметить зелено-желтой изолентой. Ошибка 3. Еще одна ошибка не относится к маркировке, но почему-то ее часто совершают большинство электромонтажников. Речь о запасе кабеля для подключения щитов. В данном случае подключить красиво довольно сложно, так как некоторых кабелей едва хватает для подключения.

Это при том, что подключение осуществлялась с помощью клемм на DIN-рейку. Никогда не экономьте кабель, при подключении электрических щитов! Если вы не знаете, на какой высоте будет установлен щит, оставляйте запас кабеля до пола как делаю я. Лишний кабель всегда можно использовать как перемычки для подключения розеток.

С расцветкой у последнего, полный порядок. Для начала следует понять, что цветная маркировка это отличное решение быстро определить любому мастеру электрику, инженеру, энергетику и т.

Но трудность заключается в том, что нет единого и точного правила для всех стран и производителей. В каждой стране маркировка проводов по цвету разная и может значительно отличаться от нашей. В той же России столько путаницы с нормативами, что они сами не знают каких правил придерживаться. В нем можно найти следующие пункты:. А этот пункт указывает каким цветом должны быть обозначены шины фаз, для напряжения Вольт:. Мы ознакомились с пунктами ТКП , связанные с цветовой маркировкой.

Всё остальное, чего нет в техническом кодексе , следует искать в ПУЭ 6, действующим в Республике Беларусь. А в нем можно найти следующий пункт 2. ФАЗА фазный проводник L — может быть черного, коричневого, серого, красного, фиолетового, розового, белого, оранжевого, бирюзового цвета.

Рано или поздно, но мы должны будем признать европейский стандарт по цветовой маркировке МЭК Особенность данного стандарта в расцветке фаз: L1 — коричневый, L2 — черный, L3 — серый. Поэтому электрикам, которые собираются продолжать заниматься электропроводкой в будущем, следует выучить данную маркировку:.

Хотя, как показывает практика, заказчикам щитов интуитивно понятней, когда фаза обозначается красным проводом. Для трехфазных щитов начинаю использовать расцветку фаз: коричневый, черный, серый. Ввод в таких щитах маркирую с помощью термоусадочных цветных трубок согласно нормативам ТКП желтый, зеленый, красный. Для быстрой и правильной идентификации цвета проводов для электропроводки следует придерживаться нескольких правил:.

Правило 2. У большинства красный цвет ассоциируется с фазным проводником. Правило 3. Не лишним будет обозначить его желто-зеленой маркировкой изолентой или термоусадкой. Так делать нельзя! Вот и всё, что мне хотелось вам рассказать про цветовую маркировку проводов.

Теперь только остается следовать этим правилам и не создавать лишних хлопот себе и другим мастерам, при выполнении электромонтажных работ. Чтобы облегчить прокладку электропроводки и избежать ошибок при выполнении электромонтажных работ провода, входящие в состав кабелей, размечают разноцветной маркировкой.

Монтаж входящей в электропроект сети освещения и ввод в эксплуатацию розеток обуславливает использование питающих кабелей, состоящих из трех проводов различного цвета. Подобная цветовая схема значительно снижает временные затраты на подключение и ремонт выключателей и розеток. При этом справиться с работой способен даже монтажник с минимальной квалификацией. Цветовая маркировка указывает на то, что каждый провод принадлежит к определенной группе и предназначен для своих целей.

Это позволяет уменьшить возможность ошибки при установке проводки, избежать короткого замыкания при пробном включении, а также поражений элеткротоком во время ремонта и обслуживания сетей. Цвет проводов выбирают не случайно, а по единому стандарту ПУЭ.

Этот провод окрашивают в синий цвет. В распределительных щитах его подключают к шине, обозначаемой символом N.

Маркировка кабелей и проводов расшифровка таблица – советы электрика

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами. Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника.

Международная классификация систем заземлений обозначается заглавными буквами. Первая буква указывает на характер заземления источника.

Цвета и буквы в электрике: как отличить провода по маркировке

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения — L и N. Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead подводящий провод, жила или Live под напряжением. Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация маркировка фазных проводников «L1», «L2» и «L3». Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого. В связи с этим, удачно подходит английское слово Null нулевой , можно ориентироваться на него. При этом это правило действует как в однофазной, так и трехфазной сети.

Как обозначается фаза и ноль на выключателе?

Международная классификация систем заземлений обозначается заглавными буквами. Первая буква указывает на характер заземления источника питания, а вторая — на характер заземления открытых частей электроустановки. Первая буква — состояние нейтрали источника питания относительно земли:. Т — заземленная нейтраль, непосредственная связь нейтрали источника электропитания с землей лат. I — изолированная нейтраль англ.

Статья предоставлена специалистами сервиса Автор Автор24 — это сообщество учителей и преподавателей, к которым можно обратиться за помощью с выполнением учебных работ.

Обозначение земли в электрике

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше. В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Как в электрике обозначается фаза и ноль

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,. Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией.

В электросхемах «нулю» соответствует латинская буква N – он участвует в Еще в электрике принято альтернативное обозначение: A, B, C.

Обозначение L и N в электрике

В электротехнических и радиоэлектронных приборах установлены разные элементы цепи отечественного производства. Обозначение источников питания на схеме регламентируется ГОСТом. В современных приборах используют комплектующие импортного производства, включая конденсаторы, трансформаторы, дроссели, аккумуляторы, переключатели, сервера и прочие агрегаты.

Буквенное обозначение элементов на электрических схемах

Электрическая схема — это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение. Все условные условно-графические обозначения на электрических схем ах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой. Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Словарь терминов. Автоматизированная система коммерческого учета электроэнергии.

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,. Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией.

Электрическая схема — это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение. Все условные условно-графические обозначения на электрических схемах состоят из простых геометрических фигур и линий.

типовая маркировка, буквенное обозначение и как определить провод

Автор Аркадий Семёнов На чтение 18 мин Просмотров 422 Обновлено 18. 04.2022

При работах с электрикой, человек невольно сталкивается со сложностями касающимися правильного определения полярности. Облегчить принятие этого решения позволяет цветовая маркировка, нанесённая на провода. Благодаря чему можно избежать непоправимых ошибок, ведущих к выходу из строя техники, поражению электротоком и другим тяжёлым последствиям. Так как кабели и содержащие жилы могут иметь разное предназначение, на их изоляцию наносят маркировку, придавая различное цветовое оформление.

Содержание (развернуть)

Для чего нужно окрашивание жил

Ориентируясь на цветовую гамму проводников, начинающий специалист определяет назначение каждой жилы, где прячется нулевой провод, а где фаза. Он однозначно может дать ответ на вопрос красный провод это плюс или минус. К тому же многообразие цветовых оттенков проводов позволяют разграничивать положительные и отрицательные контакты в цепочке постоянного тока. Для того чтобы избежать путаницы, производители кабелей окрашивают их в цвета определённого цвета опираясь на правила электротехнических установок ПУЭ. В них чётко закреплены положения по маркировкам с конкретной привязкой к определённым жилам. Цвет проводов в электрике способствует не только упрощению чтения электросхем, но и позволяет оперативно проводить ремонты электроустройств за счёт быстрого определения вышедших из строя проводов. Грамотно проведённый монтаж обеспечивает долговечность и надёжность оборудования, значительно снижая риски его выхода из строя из-за скачков напряжения, коротких замыканий и других проблем.

Особенности расцветки жил

Цвет проводов фаза ноль земля регламентируется требованиями ПУЭ. Обладая познаниями в этой области, любой начинающий мастер сможет провести электромонтажные работы без соответствующих контрольно-измерительных приборов.

Заземление

В процессе прокладки электропроводки на промышленных объектах и в многоэтажных домах специалисты неукоснительно придерживаются требований ГОСТ 18714-81 и ПУЭ, регламентирующих оборудование защитного заземления с использованием окраса желто-зеленого цвета. Его наличие необходимо для минимизации вреда при возникновении неисправностей на линии. Заземление предохраняет людей от удара электрическим током.

В ветхих домах встречаются PEN-провода, где провод заземления идёт в одной скрутке с нулевым, при этом их толщина может отличаться друг от друга. В таких случаях жёлто-зелёным помечались концы проводов и места их соединений. Для дополнительной изоляции на них надевались термотрубки.

«Ноль»

Ноль, именуемый нейтральным проводом служит для замыкания электрической цепи. Два провода создают разность потенциалов, которые преобразуются в электричество. Согласно нормативам электрики нейтральный провод может иметь синий или голубой окрас. Может также быть синий с белой полосой, независимо от того, сколько в кабеле жил всего.

Ноль на схемах изображается буквой N и в обиходе называется «минусом».

«Фаза»

Любой электрик знает, что токопроводящие провода требуют повышенного внимания и осторожности при работе с ними. Поэтому градация цветов фазных плюсовых проводов охватывает широкий спектр, из которого исключены жёлтые, синие, зелёные цвета по причине того, что они задействованы в обозначении других проводов.

Фазные провода имеют маркировку буквой L. При обозначении 3-хфазных проводов к букве добавляются порядковые номера жил.

По закреплённым в ГОСТе положениям различают следующие вариации применения:

• чёрный — в силовых электроцепях переменного и постоянного напряжения;
• красный — в цепях управления с переменным током;
• оранжевый — в цепях контроля блокировки от внешних источников.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основополагающим документом, регламентирующим производство проводников и помогающим в процессе их приобретения выступает ГОСТ 31947-2012. Он установил единую систему определения цветов электропроводки, позволяющую идентифицировать жилы. До появления этого документа никаких регламентирующих цветовую расцветку жил не было, что вносило массу затруднений в работу с электрикой. По сей день в домах старой постройки можно обнаружить провода в однообразной «упаковке». По ГОСТу установлено, что изоляция кабелей должна различаться в зависимости от предназначения, причём её окрас должен быть нанесён на всём протяжении провода, без прерывистости и разницы окраса его оконечностей.

Единственный провод, имеющий 2-хцветную оболочку (зелёно-жёлтую) — это кабель заземления, раздельно они не используются.

В нормативную документацию входят рекомендации по использованию разных схем для многожильных кабелей.
Другим немаловажным источником, отражающим положения по маркировке цвета, является ПУЭ, где в п.1.1.29 и п.1.1.30 изложены сведения о расцветке проводников земля-ноль-фаза, с отсылкой к ГОСТ P 50462-92 под редакцией нового ГОСТа Р 50462-2009, актуального по сей день. Он дублирует ряд положений ГОСТа 31947, уточняя некоторые нормативы. Ярким примером выступает окрас проводов с двойной функцией, когда нулевой защитный соединён с нулевым рабочим, то провод имеет окрас голубого цвета, края которого обозначены зелёно-жёлтыми полосками.

Раньше при маркировке электропроводки использовались только чёрные и белые провода, что повышало риск ошибок в работе с ними со стороны электриков.

Маркировка жил для электромонтажных решений

Электромонтаж сопряжён с грамотным следованием инструкциям по безопасности и маркировке проводов. При этом процесс монтажа значительно упрощается, позволяя экономить время и расходные материалы. Благодаря унификации цветовой раскраски проводов и прописанным нормам, провести электрику в доме или квартире не составит большого труда человеку, не имеющему электротехнического опыта.

В качестве примеров можно привести ситуации, когда маркировка просто необходима:

• В зависимости от источника подключения, вида электроустановок и направления проводов применяется скручивание проводов в распределительных щитках.
• Для каждого провода в конструкции розетки имеется подготовленный винтовой или зажимный контакт, уже промаркированный.
• Запитанный проводник подключают к стационарным контактам, расположенным сверху распределительного щитка, провод заземления — к соответствующей шине, проложенной в нижней части.
• Упрощённая система подключения, когда нулевой провод подключается к лампам, фазный протягивается в сторону выключателя, и через него переходит к лампам.

На практике используется множество кабелей, содержащих большое число жил. Они не подвергаются окрасу, так как это нецелесообразно. Ярким примером является СИП, в идентификации проводников которого используется другая методика. Один из проводников отмечен с помощью небольшого углубления на всей его протяжённости. Такая жила функционирует в качестве нулевого проводника, тогда как остальные имеют статус линейных. Для отличия жил, их обозначают разноцветным скотчем, буквенными символами, термоусадками, что выводятся маркерами соответствующих оттенков. В качестве вспомогательных средств профилактики при электротехнических работах с помощью соответствующего оборудования специалисты осуществляют прозвон электрической цепи.

Проверка правильности подключения

Осуществляя электромонтажные работы, мы привыкли опираться на цвета проводов, но существует определённый риск из неправильного подключения. Причинами неправильной идентификации может быть заводской брак, несоответствие технической документации, да и просто человеческий фактор. В связи с этим, перед монтажом выключателя, розетки или ремонте электроприбора рекомендуется перепроверить факт соответствия цвета изоляции провода его прямому назначению. По нормам электробезопасности требуется проверка нейтрального провода или фазы. Это позволит избежать получения электротравмы при случайном контакте с проводником. Для проверки фазы достаточно использовать индикаторную отвёртку, ноль и нейтраль измеряется специальными приборами — мультиметром или тестером.

Как пользоваться индикатором?

Один из самых простых приборов, не требующий наличия электротехнических навыков — это индикаторная отвёртка. Её предназначение сводится к определению фазного проводника тока. Для этого достаточно прикоснуться металлической рабочей частью отвёртки к оголённому концу провода. В ручке отвёртки встроен светодиод, который моментально загорится, если провод находится под напряжением. При отсутствии реакции со стороны светодиода есть все основания полагать, что провод относится к земле или нулю.

При работе с индикаторной отвёрткой не стоит полагаться на изоляционную ручку. Рекомендуется использовать прорезиненные перчатки. В ходе проверки нельзя второй рукой прикасаться к оголённым элементам проводов, а также металлическим предметам, в том числе трубам, батареям.

Правила применения тестера

Для более расширенного получения данных при работе с электропроводкой электромонтёр использует тестер. Благодаря ему можно определить обесточена сеть или нет, определить основные электрические характеристики. Перед использованием прибора следует ознакомиться с инструкцией измерительных приборов. Алгоритм действий заключается в следующем: выставляется параметры напряжения, заведомо превышающие стандартное, допустим 260 В, после в гнёзда подключаются соответствующие щупы, при этом они касаются двух проводников — например нейтрали и фазе. Затем процедура повторяется с другими парными проводниками. Если на дисплее высветилось значение в 220 В или немного больше, то высока вероятность того, что попалось сочетание фаза-ноль. Меньшие значения на приборе говорят о том, что это заземление. Измерительные электроприборы могут быть цифровыми вс выводом данных на дисплей, либо со стрелками и шкалой — более устаревшие модели.

Мультиметр является незаменимым помощником для того, чтобы измерить скачки напряжения, определить индуктивность, проверить транзисторы и другие элементы электроцепи.

Как определить у проводов заземление, ноль и фазу если нет маркировки

При отсутствии маркировки у проводников определить их назначение с первого раза не всегда получается. Дело в том, что производители не всегда соблюдают стандарты. Именно для таких случаев предназначены измерительные приборы, специфика использования которых напрямую связана с определением напряжения и идентификацией жил по назначению. Методы определения нулевых и фазных проводников представлены по следующим категориям:

Определение фазы с помощью индикаторной отвёртки

Обозначить фазовый проводник, используя индикаторную отвёртку несложно. Достаточно прикоснуться её стержнем к проводу, чтобы понять, находится тот под напряжением или нет. За счёт замыкания тока цепи в ручке отвёртки загорается светодиодный индикатор, а вмонтированный резистор сводит до безопасного уровня силу тока. Часть приборов имеют электрокнопку, другие подают сигнал на светодиод автоматически при контакте металлической рабочей части с токоведущим проводом. Если при визуальном осмотре установлено, что провод является 3-хжильным, то для его проверки потребуется мультиметр или тестер. Большое количество преимуществ этого прибора, таких как компактность, надёжность, небольшая стоимость уступают её главному недостатку — неточность измерений.

Обратите внимание, что на рукоятке отвёртки не должно присутствовать сколов или трещин, так как это может стать источником электрической травмы.

Определение заземления, нуля и фазы с помощью контрольной лампы

Конструктивные особенности данного метода заключаются в последовательности следующих действий: в обычный патрон вкручивается лампа накаливания. , затем подсоединяются провода соответствующей длины, как правило, достаточно 50 см, причём один из них к определённой заранее нулевой линии, другой — к другим жилам. Если лампа загорается, то есть все основания полагать, что определён провод с фазой.

С помощью измерительного прибора

Мультиметр является универсальным измерительным прибором для определения любых электрических значений. При использовании прибора в сетях с переменным током, следует установить переключатель в определённое положение. Во время контакта щупов с проводами фаза-ноль (фаза-заземление) происходит реакция скачка напряжения в диапазоне напряжения 210-240 вольт. Разница полученных значений между нулевым проводом и заземлением несущественна. В случаях инспекции старых схем из двух жил в качестве элемента заземления можно использовать любую строительную металлическую конструкцию. При переключении в режим постоянного напряжения мультиметр обозначит, где находится плюс, а где минус. Если пользователь не обладает предварительной информацией об электрических характеристиках в цепи, то рекомендуется выставлять максимальные параметры постепенно переходя к их уменьшению. Одним концом стержня следует вновь прикоснуться к фазе, вторым коснуться предполагаемого заземления. При снижении показаний по отношению к первоначальным, факт подтверждения заземления можно считать случившимся. При увеличении значений, можно констатировать, что объектом воздействия является ноль, после чего продолжить измерительную процедуру.

Использование светодиода

Перед использованием приобретённого светодиода, можно увидеть, что одна его ножка несколько длиннее другой. По сути удлинённая ножка является анодом, к которому поступает положительный заряд. Параллельная ей укороченная ножка служит для подачи минуса. При правильной состыковке светодиод будет испускать свечение, если полярность нарушена, то реакции никакой не последует. Контрольно-измерительный прибор схожий с индикаторной отвёрткой можно сделать самостоятельно. Для этого формируется электроцепь, элементами которой выступают 1-2 Вт резистор, имеющий сопротивление 100-120 кОм и светодиод, схожий по характеристикам с лампочкой AL307.

Параметры классификации проводов

Широкий ассортимент проводов может смутить любого. Однако при помощи стандартизации, удалось распределить их по категориям на основе классификации. В качестве обозначения назначения проводников стали использоваться цифры и буквы. Это упростило понимание электрических схем, позволило определить основные их характеристики, такие как материал оболочки, количество жил, их диаметр поперечного сечения.

Расшифровка с буквенным обозначением А предполагает состав провода из алюминия; В —— изоляция изготовлена из ПВХ. Маркировка меди не предусмотрена.

Цвет провода заземления

В рамках обозначенных стандартов провод заземления окрашивается производителем в жёлто-зелёный цвет. Визуально от представлен в виде жёлтого изоляционного материала с ярко-зелёными полосками вдоль всей длины в количестве одной или двух штук. В некоторых случаях встречаются жёлто-зелёные полосы в поперечной проекции. Иногда попадаются однородные жёлтые или зелёные кабели. Схематические изображения этих проводов наносятся идентичными красками, но преимущественно ярко-зелёными.

На схемах или на корпусе аппаратуры наличие заземления может определяться при помощи буквенных символов РЕ. Таким же образом будут обозначаться контакты, требующие подключения земляного провода.

В лексиконе электрика заземление может называться нулевой защитой, однако не стоит это понятие путать с термином рабочий ноль.

До 2011 года в качестве обозначения заземления провода использовалась чёрная маркировка.

Какого цвета нулевой провод

Цветовая палитра нулевого провода имеет чёткий диапазон от голубого к синему, иногда синий разбавляют белыми полосками. Других альтернатив для обозначения нуля просто нет. Независимо от количества жил в проводе он будет присутствовать в любом кабеле. Отображается на схемах этот провод также синим цветом, для уточнения используется буквенный символ N. Многие специалисты используют в разговоре такое название как рабочий ноль или «минус», так как его наличие необходимо для формирования электроцепи.

Цвет нуля, нейтрали

Синий цвет является основным отличительным показателем нулевого провода. Все провода данной категории должны подключаться к контакту, имеющему обозначение N, которое может быть нанесено на обратной стороне распределительного щитка, розетки или другого электрооборудования.

Цвет фазы

Стандартами определено, что все остальные цвета, не упомянутые выше были закреплены за фазным проводом. Он может выделяться ярко-красным, белым, оранжевым, серым, чёрным, фиолетовым, розовым, коричневым, бирюзовым и любым другим цветом, за исключением зелёного, жёлтого или синего. Все они наделены ярким оттенком, предупреждая тем самым об скрытой в них опасности. Вообще, фазные провода требуют особой осторожности при работе, так как несоблюдение правил электробезопасности может повлечь причинение вреда здоровью от удара током. На схемах такие провода отражаются теми же цветами с указанием буквы L. Если фаз несколько за буквой следует порядковый номер или первый буквы латинского алфавита.

В многоквартирном силовом распределительном щитке провод фазы, протянутый от источника потребления, скрепляется с нижним контактом автовыключателя. В самих устройствах коммутационные процессы происходят в период выключения, другими словами контакт просто замыкается.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

При ремонте и замене электроцепей у многих может возникнуть вопрос: «Красный провод относится к плюсу или минусу?». Ответ прилагается:

Красный

Для того, чтобы не забыть что красный цвет означает плюс многие прибегают к ассоциативному мышлению. Это удобно и не требует напряжения памяти. За образец можно взять известную организацию «Красный Крест» или «Красную Книгу», куда включены исчезающие животные планеты. Даже на автомобильных аккумуляторах плюсовая клемма часто окрашена в красный цвет.

Чёрный

Минус обозначается чёрным цветом. Он повсеместно встречается в бытовых электроприборах, аппаратуре и любых других источниках питания, в том числе устройствах с электронными блоками управления.

Плюс

Правильная полярность при проведении ремонтных работ является залогом долгого использования электрооборудования автомобилей. В противном случае при ошибочном подключении плюса к минусу и наоборот, последует разрушительный процесс, выводящий оборудование из строя.

Минус

То же касается и определения минуса. Высокая ответственность при определении полярности позволит избежать тяжёлых последствий при проведении электромонтажных работ.

Буквенное обозначение проводов

Вспомогательным и во многом дублирующим средством стало введение буквенного обозначения проводов. В первую очередь это упростило составление и трактовку электрических схем. Система стандартизации закрепила за каждым проводником свой буквенный символ:

• Фазный — L от слова line (линия).
• Нулевой — N от слова neutral (нейтраль).
• Заземление — РЕ от словосочетания protective earthing (защитное заземление).
• М — средняя точка в звене цепи постоянного тока с двухполярным питанием.
• + (плюс) — положительный полюс.
• — (минус) — отрицательный полюс.

Для фокусировки внимания на клеммах заземления используются определённые символы. Они наносятся на клеммы с помощью штамповки, либо на сам прибор в качестве наклейки. Эти символы заземления едины для многих стран, что снижает вероятность неразберихи при их трактовке. При обозначении сетей, имеющих много фазных проводов буквенные символы дополняются порядковыми номерами. К примеру, L1 — первоначальная фаза; L2 — вторая фаза и т.д. Иногда могут использоваться маркировки, присущие устаревшей стандартизации. В таких случаях порядковый номер фазы обозначается символами А, В, С.

Необходимо проявлять внимательность сверяя маркировку проводников непосредственно с элементами цепи, в которых они задействованы. Буквенные символы должны наноситься стойкой несмываемой краской, которая будет хорошо просматриваться на изоляционном материале возле окончания жил, на элементах ПВХ или зафиксированной термотрубке. Размещаются буквенные символы на концах проводов. Зажимы электроклемм наделяются знаками, отражающими сведения о полярности питания. Они наносятся краской, методами штамповки или травления. Метод нанесения зависит от корпуса использованного материала.

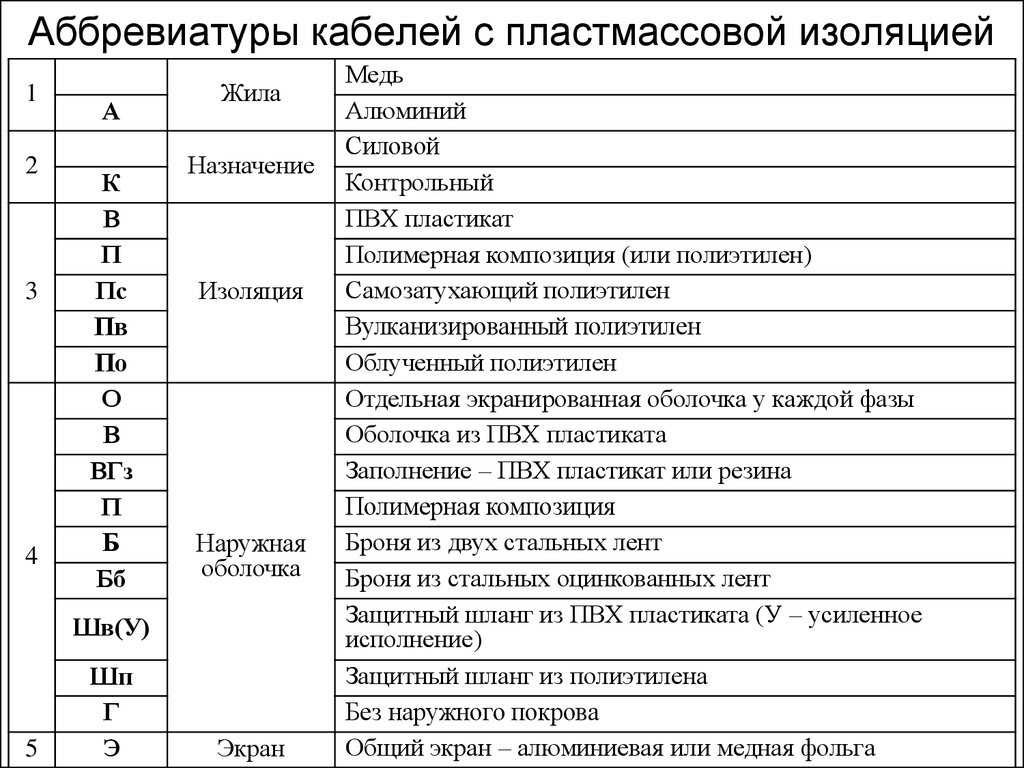

Дополнительная маркировка проводов

В конструкциях с множеством электроцепей встречаются дополнительные маркировки, отвечающие за название материала проводника или облегающей его изоляции. Маркировка имеет буквенные значения и представлена в виде нижеуказанного перечня:

• Многожильный алюминиевый кабель, имеющий дополнительную одноимённую оплётку — АА.
• Алюминиевый кабель с оплёткой из свинца — АС.
• Устойчивая к возгоранию резина в составе оболочки — НР.
• Соответственно обычная резиновая оболочка — Р.
• Наличие оплётки из 2-хслойной стали с дополнительной защитой от влаги — Б.
• Кабельная оболочка из негорючего материала — Бн.
• Полное отсутствие защитной оплётки — Г.

В качестве дополнительной информации может быть указаны такие характеристики как максимальная сила напряжения, рассчитанная на провод, сила тока и температурный режим.

Различие между расцветкой в сети 220 В и 380 В

Линейное напряжение имеет 380 Вольт. Принцип действия такого напряжения основан на использовании трёх фаз одновременно, при этом напряжение между ними достигает 380 Вт. Стандартное напряжение 220 В носит название фазное, так как возникает оно при контакте фазы с нулевым проводом. Естественно при проведении монтажа проводка трёхфазная представлена более красочно, чем однофазная. При визуальном осмотре можно заметить, что в однофазной сети присутствуют три установленных стандартами цвета: жёлто-зелёный, отвечающий за заземление, синий с оттенками или без, обозначающий нейтраль и красный (чёрный) непосредственно токопроводящий.

Трёхфазный, выдающий 380 В маркируется следующим образом: жёлто-зелёные цвета обозначают заземление, голубой или синий — нейтраль. Изоляция проводов по фазам:

• Первая фаза — красный или коричневый цвет.
• Вторая фаза — чёрный цвет.
• Третья фаза — белый или серый цвет.

Для упрощённого запоминания порядка расположения жил в шине с 3-хфазовым переменном токе используется аббревиатура ЖЗК.

Благодаря такой маркировке облегчается ремонт электрической проводки, быстрее устанавливаются сбои в сети, что увеличивает эффективность проводимой работы и делает её на порядок безопаснее. Таким образом, при обслуживании современных электросетей можно безошибочно определять назначения каждого из проводов в распределительных щитках многоэтажных домов.

При ответвлении однофазной сети от 3-хфазной обычно используют однородную расцветку.

Меры безопасности

При осуществлении работ, связанных с эксплуатацией электрического тока требуется неукоснительно соблюдать технику безопасности. В противном случае можно получить электротравму, которая в некоторых случаях может привести к летальному исходу. К основным мерам электробезопасности относится соблюдение следующих правил:

• Ни при каких обстоятельствах не касаться оголённых проводов, проводящих электричество.
• Применять электроприборы строго в рамках их функционального назначения.
• Не подключать технику с нарушенной изоляцией, разбитыми вилками и оголёнными проводами в электросеть, не пользоваться искрящими розетками.
• Не касаться проводов и розеток влажными руками, во время нахождения на сыром полу.
• В помещении с высокой влажностью требуется надевать резиновые перчатки, обувь, применять диэлектрический коврик.
• Нельзя защемлять провода в проходах дверями, иным способом их сгибать и искривлять, фиксировать с помощью гвоздей.
• Перед производством электроработ нужно обесточить всю сеть.
• Включать и выключать электроприборы нужно одной рукой, не прикасаясь при этом к металлическим трубам
• Если техника загорелась или искрит, нельзя её отключать, предварительно не обесточив сеть через щиток.

Для человеческого организма безопасны значения силы тока, не превышающей показателя в 50 мкА для переменного тока и 100 мкА — постоянного тока. Увеличение этих величин в большую сторону опасно для жизни.

Электробезопасность напрямую связана с пожарной безопасностью и несоблюдение её требований может привести к возникновению очага возгорания. Поэтому при любой нештатной ситуации в первую очередь следует обесточить объект опасности, а потом уже устранять причину её возникновения.

Что делать, если выявлено несоблюдение цветовой маркировки

На практике встречаются случаи, когда цветовая маркировка не соответствует реальному положению дел, либо она полностью отсутствует. В зависимости от вашего электротехнического опыта можно самостоятельно промаркировать электропроводку, используя изоленту или специальный изоляционный материал, встречающийся в виде полых ПВХ трубок. В зависимости от назначения провода, который можно определить за счёт измерительных приборов, на кончики проводника наносится тот или иной цвет, входящий в палитру, определённую ГОСТом. Если речь идёт о больших объёмах работ, связанных с кропотливым анализом всей электросети, то в таком случае, стоит прибегнуть к помощи квалифицированного специалиста. Не секрет, что использование цветовых гамм в разметке электропроводки намного упрощает ремонтные работы. Если в доме протянуты провода с разноцветными жилами, в процессе монтажа не потребуется растрачивать время на «прозвон» каждой. Тот же обрыв фазной жилы можно обнаружить за несколько минут.

Заключение

Подводя итоги обзора, можно сказать, что появление цветовой расцветки проводников значительно облегчило труд электрика, независимо от его фронта работ на ниве эксплуатации переменного и постоянного тока. Требования стандартизации свели к общему знаменателю положения при которых за каждым конкретным проводником закреплён определённый цвет. Это качественным образом сказалась не только на самих работах, но и позволило усовершенствовать степень безопасности источников питания и человека в целом.

Команда нашего сайта

Электрические символы и сокращения | ТехноФест

В

Количество	Символ	Базовый модуль
Текущий	я или я	ампер (А)
Плата	Q или Q	кулон (К)
Мощность	Р	Вт (Вт)
Напряжение	В или	вольт (В)
Сопротивление	Р	Ом и
Реактивное сопротивление	х	Ом и
Полное сопротивление	З	Ом и
Проводимость	Г	Сименс (С)
Допуск	Д	Сименс (С)
Чувствительность	Б	Сименс (С)
Емкость	С	фарад (F)
Индуктивность	л	Генри (H)
Частота	ф	герц (Гц)
Период	Т	секунд (с)

Заглавные буквы для I, Q и V обычно используются для пикового, среднеквадратичного значения или значения постоянного тока; маленькие буквы используются для мгновенных значений.

Small r и g используются для внутренних ценностей, таких как r _p и g _m тубы.



ЗНАЧЕНИЕ	ПРЕФИКС	СИМВОЛ	ПРИМЕР
1 000 000 000 000 = 10 12	тера	Т	ТГц = 10 12 Гц
1 000 000 000 = 10 9	гига	Г	ГГц = 10 9 Гц
1 000 000 = 10 6	мега	М	МГц = 10 6 Гц
1 000 = 10 3	кг	к	кВ = 10 3 В
100 = 10 2	гекто	ч	гм = 10 2 м
10 = 10	дека	от	плотина = 10 м
0,1 = 10 -1	деци	д	дм = 10 -1 м
0,01 = 10 -2	центи	с	см = 10 -2 м
0,001 = 10 -3	милли	м	мА = 10 -3 А
0,000 001 = 10 -6	микро	и	u В = 10 -6 В
0,000 000 001 = 10 -9	нано	п	нс = 10 -9 с
0,000 000 000 001 = 10 -12	пико	р	пФ = 10 -12 Ф

Дополнительные префиксы: exa = 10 ¹⁸ , peta = 10 ¹⁵ , femto = 10 ^-15 и atto = 10 ^{-18 9 .}

Отказ от ответственности: информация предоставляется только в информационных целях и предоставляется «как есть». Хотя TechniFest приложил все усилия для обеспечения точности предоставляемой информации, мы не даем никаких гарантий в отношении предмета или точности предоставленной информации. TechniFest прямо отказывается от всех гарантий, явных или подразумеваемых, или иных, включая, помимо прочего, все гарантии товарного состояния и пригодности для конкретного использования. Данная публикация может содержать технические неточности или типографские ошибки, а также в информацию могут быть внесены изменения без какого-либо предупреждения. Если ошибки обнаружены на страницах технической информации, отправьте по электронной почте исправленную информацию и укажите расположение ошибок на адрес info@technifest.com.

СЖО..Что? Значения, стоящие за буквами на электрических кабелях

Вы когда-нибудь замечали количество аббревиатур, используемых в описаниях электрических кабелей? Что они все означают? Давайте упростим их для вас.

Вы ищете комплекты электрических шнуров или изделия со встроенными в них шнурами? Вы когда-нибудь замечали количество аббревиатур в описаниях продуктов?

SJTW .

СЭВ .

SJOOW .

Каждая из этих букв что-то означает, и в этом посте мы дадим вам краткий обзор наиболее полезных аббревиатур и их значения. В предыдущем посте мы говорили о различных доступных материалах оболочки кабеля, поэтому мы немного вернемся к этому и покажем вам, как можно определить материал оболочки, просто взглянув на аббревиатуру кабеля.

Письма

(Примечание: есть не только эти буквы, но они встречаются чаще всего.)

• S — Extra Hard Service. Кабели, начинающиеся с буквы S, рассчитаны на 600 В.
• SJ — Жесткая служба. Этот кабель, также называемый «Junior Jacket», рассчитан на работу с напряжением 300 В.
• E — Оболочка из термопластичного эластомера. Эти кабели имеют оболочку из термопластичного эластомера (TPE).
• T — Термопластовая оболочка. Я знаю, это сбивает с толку, но это отличается от куртки TPE. Эти кабели изготовлены из ПВХ.
• O — Маслостойкий. Как это ни звучит, внешняя оболочка кабеля маслостойкая.
• OO — Добавление дополнительной буквы «О» означает, что внешняя оболочка и изоляция являются маслостойкими.
• W — Погодостойкий и водостойкий. Кабели рассчитаны на использование вне помещений.
• Без T или E — Если на кабеле, на который вы смотрите, нет букв «T» или «E», значит, он изготовлен из резины.

Соедините все вместе

Итак, давайте посмотрим на три примера из начала поста и посмотрим, что они означают.

SJTW — кабель из ПВХ на 300 В, устойчивый к атмосферным воздействиям.

SEOW — кабель TPE 600 В, устойчивый к маслам и атмосферным воздействиям.

SJOOW — Резиновый кабель на 300 В с маслостойкой и атмосферостойкой оболочкой и маслостойкой изоляцией.

Чем больше вы знаете

Надеюсь, теперь вы вооружены ценной информацией, которая поможет вам принять решение о следующей покупке. Точное знание того, что вы получаете, важно и дает возможность потребителю… и, как говаривал один из моих любимых детских мультфильмов, «знание — это полдела».

Автор: Кевин Хатгас

Кевин является менеджером по маркетингу компании Ericson Manufacturing. Он имеет степень бакалавра и степень магистра делового администрирования Университета Джона Кэрролла, а также несколько сертификатов по цифровому маркетингу, включая Google Analytics, HubSpot, входящий маркетинг и маркетинг по электронной почте. Он увлечен своей семьей, спортивными командами Кливленда и оксфордской запятой.
