принцип работы, проверка и включение, схемы

Простейший регулятор мощности на симисторе легко можно собрать своими руками, даже если вы не радиолюбитель. Описанный в статье прибор состоит из копеечных деталей, которые без проблем покупаются в радиомагазине или достаются из вышедшей из строя техники (не со всякой, но об этом позже). Принцип работы, отладка и сборка регулятора описаны таким образом, чтобы любой, кто мало-мальски умеет пользоваться паяльником, смог повторить схему самостоятельно.

Описание принципа работы и устройства

Основное отличие этих элементов от тиристоров заключается в двунаправленной проводимости электротока. По сути это два тринистора с общим управлением, включенных встречно-параллельно (см. А на рис. 1) .

Рис. 1. Схема на двух тиристорах, как эквивалент симистора, и его условно графическое обозначение

Это и дало название полупроводниковому прибору, как производную от словосочетания «симметричные тиристоры» и отразилось на его УГО. Обратим внимание на обозначения выводов, поскольку ток может проводиться в оба направления, обозначение силовых выводов как Анод и Катод не имеет смысла, потому их принято обозначать, как «Т1» и «Т2» (возможны варианты ТЕ1 и ТЕ2 или А1 и А2). Управляющий электрод, как правило, обозначается «G» (от английского gate).

Теперь рассмотрим структуру полупроводника (см. рис. 2.) Как видно из схемы, в устройстве имеется пять переходов, что позволяет организовать две структуры: р1-n2-p2-n3 и р2-n2-p1-n1, которые, по сути, являются двумя встречными тринисторами, подключенными параллельно.

Рис. 2. Структурная схема симистора

Когда на силовом выводе Т1 образуется отрицательная полярность, начинается проявление тринисторного эффекта в р2-n2-p1-n1, а при ее смене – р1-n2-p2-n3.

Заканчивая раздел о принципе работы приведем ВАХ и основные характеристики прибора.

Обозначение:

  • А – закрытое состояние.
  • В – открытое состояние.
  • U DRM (U ПР) – максимально допустимый уровень напряжения при прямом включении.
  • U RRM (U ОБ) – максимальный уровень обратного напряжения.
  • I DRM (I ПР) – допустимый уровень тока прямого включения
  • I RRM (I ОБ) – допустимый уровень тока обратного включения.
  • I Н (I УД) – значения тока удержания.

С помощью тестера

Проверка работоспособности симистора мультиметром или тестером основана на знании принципа работы этого устройства. Конечно же, она не даст полной картины состояния детали, так как невозможно определить рабочие характеристики симистора без сборки электрической схемы и проведения дополнительных измерений. Но часто вполне достаточно будет подтвердить или опровергнуть работоспособность полупроводникового перехода и управления им.

Чтобы проверить деталь, необходимо использовать мультиметр в режиме измерения сопротивления, то есть как омметр. Контакты мультиметра присоединяются к рабочим контактам симистора, при этом значение сопротивления должно стремиться к бесконечности, то есть быть очень большим.

После этого соединяется анод с управляющим электродом. Симистор должен открыться и сопротивление должно упасть почти до нуля. Если все так и произошло, скорее всего, симистор работоспособен.

При разрыве контакта с управляющим электродом симистор должен остаться открытым, но параметров мультиметра может быть недостаточно, что бы обеспечить так называемый ток удержания, при котором прибор остается проводимым.

Устройство можно считать неисправным в двух случаях. Если до появления напряжения на контакте управляющего электрода сопротивление симистора ничтожно мало. И второй случай, если при появлении напряжения на контакте управляющего электрода сопротивление прибора не уменьшается.

Особенности

Чтобы иметь полное представление о симметричных тринисторах, необходимо рассказать про их сильные и слабые стороны. К первым можно отнести следующие факторы:

  • относительно невысокая стоимость приборов;
  • длительный срок эксплуатации;
  • отсутствие механики (то есть подвижных контактов, которые являются источниками помех).

В число недостатков приборов входят следующие особенности:

  • Необходимость отвода тепла, примерно из расчета 1-1,5 Вт на 1 А, например, при токе 15 А величина мощности рассеивания будет около 10-22 Вт, что потребует соответствующего радиатора. Для удобства крепления к нему у мощных устройств один из выводов имеет резьбу под гайку.
  • Устройства подвержены влиянию переходных процессов, шумов и помех;
  • Не поддерживаются высокие частоты переключения.

По последним двум пунктам необходимо дать небольшое пояснение. В случае высокой скорости коммутации велика вероятность самопроизвольной активации устройства. Помеха в виде броска напряжения также может привести к этому результату. В качестве защиты от помех рекомендуется шунтировать прибор RC цепью.

Помимо этого рекомендуется минимизировать длину проводов ведущих к управляемому выводу, или в качестве альтернативы использовать экранированные проводники. Также практикуется установка шунтирующего резистора между выводом T1 (TE1 или A1) и управляющим электродом.

Применение

Этот тип полупроводниковых элементов первоначально предназначался для применения в производственной сфере, например, для управления электродвигателями станков или других устройств, где требуется плавная регулировка тока. Впоследствии, когда техническая база позволила существенно уменьшить размеры полупроводников, сфера применения симметричных тринисторов существенно расширилась. Сегодня эти устройства используются не только в промышленном оборудовании, а и во многих бытовых приборах, например:

  • зарядные устройства для автомобильных АКБ;
  • бытовое компрессорное оборудования;
  • различные виды электронагревательных устройств, начиная от электродуховок и заканчивая микроволновками;
  • ручные электрические инструменты (шуроповерт, перфоратор и т. д.).

И это далеко не полный перечень.

Одно время были популярны простые электронные устройства, позволяющие плавно регулировать уровень освещения. К сожалению, диммеры на симметричных тринисторах не могут управлять энергосберегающими и светодиодными лампами, поэтому эти приборы сейчас не актуальны.

Как проверить работоспособность симистора?

В сети можно найти несколько способ, где описан процесс проверки при помощи мультиметра, те, кто описывал их, судя по всему, сами не пробовали ни один из вариантов. Чтобы не вводить в заблуждение, следует сразу заметить, что выполнить тестирование мультиметром не удастся, поскольку не хватит тока для открытия симметричного тринистора. Поэтому, у нас остается два варианта:

  1. Использовать стрелочный омметр или тестер (их силы тока будет достаточно для срабатывания).
  2. Собрать специальную схему.

Алгоритм проверки омметром:

  1. Подключаем щупы прибора к выводам T1 и T2 (A1 и A2).
  2. Устанавливаем кратность на омметре х1.
  3. Проводим измерение, положительным результатом будет бесконечное сопротивление, в противном случае деталь «пробита» и от нее можно избавиться.
  4. Продолжаем тестирование, для этого кратковременно соединяем выводы T2 и G (управляющий). Сопротивление должно упасть примерно до 20-80 Ом.
  5. Меняем полярность и повторяем тест с пункта 3 по 4.

Если в ходе проверки результат будет таким же, как описано в алгоритме, то с большой вероятностью можно констатировать, что устройство работоспособное.

Заметим, что проверяемую деталь не обязательно демонтировать, достаточно только отключить управляющий вывод (естественно, обесточив предварительно оборудование, где установлена деталь, вызывающая сомнение).

Необходимо заметить, что данным способом не всегда удается достоверно проверку, за исключением тестирования на «пробой», поэтому перейдем ко второму варианту и предложим две схемы для тестирования симметричных тринисторов.

Схему с лампочкой и батарейкой мы приводить не будем в виду того, что таких схем достаточно в сети, если вам интересен этот вариант, можете посмотреть его в публикации о тестировании тринисторов. Приведем пример более действенного устройства.

Обозначения:

  • Резистор R1 – 51 Ом.
  • Конденсаторы C1 и С2 – 1000 мкФ х 16 В.
  • Диоды – 1N4007 или аналог, допускается установка диодного моста, например КЦ405.
  • Лампочка HL – 12 В, 0,5А.

Можно использовать любой трансформатор с двумя независимыми вторичными обмотками на 12 Вольт.

Алгоритм проверки:

  1. Устанавливаем переключатели в исходное положение (соответствующее схеме).
  2. Производим нажатие на SB1, тестируемое устройство открывается, о чем сигнализирует лампочка.
  3. Жмем SB2, лампа гаснет (устройство закрылось).
  4. Меняем режим переключателя SA1 и повторяем нажатие на SB1, лампа снова должна зажечься.
  5. Производим переключение SA2, нажимаем SB1, затем снова меня ем положение SA2 и повторно жмем SB1. Индикатор включится, когда на затвор попадет минус.

Теперь рассмотрим еще одну схему, только универсальную, но также не особо сложную.

Обозначения:

  • Резисторы: R1, R2 и R4 – 470 Ом; R3 и R5 – 1 кОм.
  • Емкости: С1 и С2 – 100 мкФ х 10 В.
  • Диоды: VD1, VD2, VD5 и VD6 – 2N4148; VD2 и VD3 – АЛ307.

В качестве источника питания используется батарейка на 9V, по типу Кроны.

Тестирование тринисторов производится следующим образом:

  1. Переключатель S3, переводится в положении, как продемонстрировано на схеме (см. рис. 6).
  2. Кратковременно производим нажатие на кнопку S2, тестируемый элемент откроется, о чем просигнализирует светодиод VD
  3. Меняем полярность, устанавливая переключатель S3 в среднее положение (отключается питание и гаснет светодиод), потом в нижнее.
  4. Кратковременно жмем S2, светодиоды не должны загораться.

Если результат будет соответствовать вышеописанному, значит с тестируемым элементом все в порядке.

Теперь рассмотрим, как проверить с помощью собранной схемы симметричные тринисторы:

  • Выполняем пункты 1-4.
  • Нажимаем кнопку S1- загорается светодиод VD

То есть, при нажатии кнопок S1 или S2 будут загораться светодиоды VD1 или VD4, в зависимости от установленной полярности (положения переключателя S3).

Зачем нужна проверка

Прибор ночного видения пнв-57е: описание, характеристики, инструкция

В процессе ремонта или сборки новой схемы невозможно обойтись без электрических деталей. Одной из таких деталей является симистор. Его применяют в схемах устройств сигнализации, световых регуляторах, радиоприборах и многих отраслях техники. Иногда его применяют повторно после демонтажа неработающих схем, и нередко приходится встречать элемент с утраченной от длительного использования или хранения маркировкой. Случается, что и новые детали надо проверить.

Как же быть уверенным, что симистор, установленная в схему, действительно исправен, и в будущем не нужно будет затрачивать много времени на отладку работы собранной системы?

Для этого необходимо знать, как проверить симистор мультиметром или тестером. Но сначала надо понять, что собой представляет данная деталь, и как она работает в электрических схемах.

По сути, симистор является разновидностью тиристора. Название составлено из этих двух слов – «симметричный» и «тиристор».

Схема управления мощностью паяльника

В завершении приведем простую схему, позволяющую управлять мощностью паяльника.

Обозначения:

  • Резисторы: R1 – 100 Ом, R2 – 3,3 кОм, R3 – 20 кОм, R4 – 1 Мом.
  • Емкости: С1 – 0,1 мкФ х 400В, С2 и С3 – 0,05 мкФ.
  • Симметричный тринистор BTA41-600.

Приведенная схема настолько простая, что не требует настройки.

Теперь рассмотрим более изящный вариант управления мощностью паяльника.

Обозначения:

  • Резисторы: R1 – 680 Ом, R2 – 1,4 кОм, R3 – 1,2 кОм, R4 и R5 – 20 кОм (сдвоенное переменное сопротивление).
  • Емкости: С1 и С2 – 1 мкФ х 16 В.
  • Симметричный тринистор: VS1 – ВТ136.
  • Микросхема фазового регулятора DA1 – KP1182 ПМ1.

Настройка схемы сводится к подбору следующих сопротивлений:

  • R2 – с его помощью устанавливаем необходимую для работы минимальную температуру паяльника.
  • R3 – номинал резистора позволяет задать температуру паяльника, когда он находится на подставке (срабатывает переключатель SA1),

В последнее пора настоящий ренессанс переживают резисторные и транзисторные регуляторы мощности. Они самые неэкономичные. Повысить КПД регулятора можно так же, как и регулятора включением диода (см.рисунок). При этом достигается более удобный предел регулирования (50-100%). Полупроводниковые приборы можно разместить на одном радиаторе. Ю.И.Бородатый, Ивано-Франковская обл. Литература 1.Данильчук А.А. Регулятор
мощности
для паяльника / /Радиоаматор-Электрик. -2000. -№9. -С.23. 2.Риштун А
Регулятор
потужности на шести деталях //Радиоаматор-Электрик. -2000. -№11. -С.15….

В нагрузку данного простого регулятора можно включать лампы накаливания, нагревательные устройства различного типа и проч., по соответствующие применяемым тиристорам. Методика настройки регулятора, содержится в подборе переменного регулирующего резистора. Однако, лучше всего подобрать такой потенциометр, последовательно с постоянным резистором, чтобы напряжение на выходе регулятора изменялось в максимально возможных широких пределах. А.АНДРИЕНКО, г.Кострома….

Практические примеры для повторения

Наибольшей популярностью среди радиолюбителей пользуются схемы, предназначенные для управления яркостью светильника и изменения мощности паяльника. Такие схемы просты для повторения и могут собираться без использования печатных плат простым навесным монтажом.

Читать также: Как почистить точильный брусок

Схемы, выполненные самостоятельно, ничем не уступают по работоспособности заводским, так как не требуют настроек и при исправных радиодеталях сразу готовы к использованию. В случае отсутствия возможности или желания изготовить прибор своими руками с «нуля», можно приобрести наборы для самостоятельного изготовления. Такие комплекты содержат все необходимые радиоэлементы, печатную плату и схему с инструкцией по сборке.

Доминирующая схема

Такой прибор проще всего собрать на тиристоре. Работа схемы основана на способности открывания тиристора при прохождении входной синусоиды через ноль, в результате чего сигнал обрезается, и величина напряжения на нагрузке изменяется.

Схема для повторения тиристорного регулятора мощности построена на использовании тиристора VS1, в качестве которого используется КУ202Н. Это радиоэлемент изготавливается из кремния и имеет структуру p-n-p типа. Применяется в качестве симметричного переключателя сигналов средней мощности и коммутации силовых цепей на переменном токе.

При подаче напряжения 220в входной сигнал выпрямляется и поступает на конденсатор C1. Как только значение падения напряжения на C1 сравняется с величиной разности потенциалов, в точке между сопротивлениями R3 и R4 биполярные транзисторы VT1 и VT2 открываются. Уровень напряжения ограничивается стабилитроном VD1. Сигнал поступает на управляющий вывод КУ202Н, а конденсатор C1 разряжается. При возникновении сигнала на управляющем выводе тиристор отпирается. Как только конденсатор разрядится, VT1 и VT2 закрываются, соответственно запирается и тиристор. При следующем полупериоде входного сигнала всё повторяется вновь.

В качестве транзисторов используются КТ814 и КТ815. Время разряда регулируется с помощью R5 и мощность тоже. Стабилитрон используется с напряжением стабилизации от 7 до 14 вольт.

Такой регулятор возможно использовать не только как диммер, но и для управления мощностью коллекторного двигателя. Доминирующая схема может работать при токах до 10 ампер, эта величина напрямую зависит от характеристик используемого тиристора, при этом он обязательно устанавливается на радиатор.

Контроллер нагрева паяльника

Управление мощностью паяльника не только положительно сказывается на сроке его службы, предотвращая жало и внутренние его элементы от перегревания, но и позволяет выпаивать радиоэлементы, критичные к температуре устройства.

Приборы для контроля температуры паяльника выпускаются давно. Одним из его видов был отечественный прибор, выпускающийся под названием «Добавочное устройство для электропаяльника типа П223». Он позволял подключать низковольтный паяльник к сети 220В.

Проще всего выполняется регулятор для паяльника с применением симистора КУ208Г.

Силовые контакты подключаются последовательно к нагрузке. Поэтому ток, протекающий через симистор, совпадает с током нагрузки. Для управления ключевым режимом применяется динистор VS2. Конденсатор C1 заряжается через резисторы: R1 и R2. Индикация работы организовывается под средством VD1 и светодиода LED. Из-за того, что для изменения напряжения на конденсаторе требуется время, образуется сдвиг фаз между сетевым и конденсаторным напряжением. Изменяя величину сопротивления R2, регулируется величина фазового сдвига. Чем дольше конденсатор заряжается, тем меньше находится в открытом состоянии симистор, а значит и значение мощности ниже.

Такой регулятор рассчитан на подключение нагрузки с мощностью до 300 ватт. При использовании паяльника с мощностью более 100 ватт симистор следует устанавливать на радиатор. Изготовленная плата с лёгкостью помещается на текстолите размером 25х30 мм и свободно размещается во внутренней сетевой розетке.

Разделы сайта

DirectAdvert NEWS

Друзья сайта

ActionTeaser NEWS

Статистика

В каждом доме имеются бытовые электроприборы с питанием от электрической сети переменного тока. Расширить возможности и удобство использования многих из этих устройств можно за счет регулирования потребляемой ими мощности.

Одним из наиболее распространенных принципов регулирования мощности в сетях переменного тока является фазовый. При фазовом способе регулирования используется зависимость между моментом (фазой) открытия регулирующего элемента относительно начала полупериода питающего напряжения и потребляемой устройством мощностью.

Для регулирования мощности используется ключевой элемент, в качестве которого наиболее удобно использовать симистор. Изменяя задержку (фазу) времени открытия симистора относительно начала полуволны сетевого питающего напряжения можно регулировать потребляемую нагрузкой мощность практически от 0 до 100%. Зависимость напряжения на нагрузке от фазы открытия симистора показана на рис. 1

.

Работа всех нижеприведенных регуляторов основана на фазовом принципе управления. Различаются они максимально допустимой мощностью подключаемой нагрузки. К регулятору, собранному по схеме изображенной на Рис.3, можно подключать нагрузку переменного тока мощностью до 1000 Вт. К регулятору, собранному по схеме Рис.6 – до 2500 Вт. Эти регуляторы позволят управлять мощностью электронагревательных и осветительных приборов (в т.ч. температурой нагрева электропаяльника), регулировать частоту вращения асинхронных электродвигателей переменного тока (вентилятора, электро-наждака, электродрели и т.д.). Благодаря широкому диапазону регулировки и большой мощности регуляторы найдут самое широкое применение в нашем быту.

Читать также: Подвижная деталь станка 7 букв

РЕГУЛЯТОР МОЩНОСТИ НА 1000 ВТ/220 В.

Регулятор мощности на 1000 Вт/220 В. Общий вид этого устройства представлен на рис. 2, схема электрическая принципиальная на рис. 3.

Печатную плату в формате LAY для схемы регулятора мощности 1 кВт можно по прямой ссылке с нашего сайта, она появится после клика по любой строке рекламного блока (в самом конце статьи) кроме строки «Оплаченная реклама».

Перечень элементов схемы до 1000 Вт.

• C1 – 0,1мкФ • R1 – 4,7кОм • VR1 – 500кОм (Переменный резистор) • DIAC – DB3 (динистор) • TRIAC – BT136600E (симистор) • D1 – 1N4148 • LED – желтый светодиод

Симисторный регулятор мощности использует принцип фазового управления. Принцип работы регулятора основан на изменении момента включения симистора относительно перехода сетевого напряжения через ноль (начала положительной или отрицательной полуволны питающего напряжения).

В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения (рис. 1), конденсатор С1 заряжается через делитель R1, VR1. Нарастающее напряжения на конденсаторе С1 отстает (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления резисторов R1, VR1 и емкости С1. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога «пробоя» динистора (около 32 В). Как только динистор откроется (следовательно, откроется и симистор), через нагрузку потечет ток, определяемый суммарным сопротивлением открытого симистора и нагрузки. Симистор остается открытым до конца полупериода. Резистором VR1 устанавливается напряжение открывания динистора и симистора. Т.е. этим резистором производится регулировка мощности. Во время действия отрицательной полуволны принцип работы схемы аналогичен. Светодиод LED индицирует рабочий режим регулятора мощности.

Конструктивно схема выполнена на печатной плате из фольгированного стеклотекстолита с размерами 38×27 мм.

Основные параметры симисторов BT136-600(D,E):

Максимальное повторяющееся импульсное напряжение в закрытом состоянии – 600V

Максимальное среднеквадратическое значение (RMS) тока в открытом состоянии –
4A
Максимальный однократный импульсный ток (20mS) –
25A
Отпирающий ток управления:

BT136-600

РЕГУЛЯТОР МОЩНОСТИ НА 2500 ВТ/220 В.

Регулятор мощности позволит управлять нагрузкой до 2,5 кВт в сети 220 В переменного тока. Внешний вид устройства приведен на рис. 5, а электрическая принципиальная схема — на рис. 6. Схема устройства в основном аналогична вышеописанной схеме. Добавлена помехоподавляющая цепь С2, R3. Выключатель SW позволяет разрывать цепь зарядки управляющего конденсатора С1, что приводит к запиранию симистора и отключению нагрузки. В остальном работа схемы полностью аналогична вышеописанной.

Конструктивно схема выполнена на печатной плате из фольгированного стеклотекстолита с размерами 85×69 мм. С целью более эффективного теплоотвода предусмотрен радиатор для симистора. Переменный резистор, используемый для регулирования мощности, можно устанавливать на корпусе устройства.

Перечень элементов схемы до 2500 Вт.

• C1 – 0,1 мкФ • C2 – 0,1 мкФ / 600В • R1 – 4,7 кОм • R2 – 220 Ом • VR1 – 500кОм (Переменный резистор) • DIAC – DB3 (динистор) • TRIAC – BTA26-600B (симистор, 600V, 25А) • D1 – 1N4148 • LED – зеленый светодиод

Сетевой фильтр для регуляторов.

Для снижения уровня помех создаваемых регуляторами можно использовать сетевой фильтр. Предохранители F1, F2 — на ток 3А, конденсаторы С1, С2 — с рабочим напряжением 400. 630 В.

Еще один простой регулятор.

На просторах интернета нам попалась еще одна схемка, автор применил ее в качестве регулятора для пылесоса:


Схема регулятора для пылесоса

Для схемы «Простой регулятор мощности»

Индуктивная нагрузка в цепи регулятора предъявляет жесткие требования к схемам менеджмента симисторов- синхронизация системы менеджмента должна осуществляться непосредственно от питающей сети сигнал должен иметь длительность равную интервалу проводимости симистора. На рисунке приведена схема регулятора удовлетворяющего этим требованиям в котором используется сочетание динистора и симистора Постоянная времени (R4 + R5)C3 определяет угол запаздывания отпирания динистора VS1 а значит и симистора VS2 Перемещением ползунка переменного резистора R5 регулируют мощность потребляемую нагрузкой. Конденсатор С2 и резистор R2 используются для синхронизации и обеспечения длительности сигнала менеджмента Конденсатор СЗ перезаряжается от С2 после переключения так как в конце каждого полупериода на нем оказывается напряжение обратной полярности. Для защиты от помех создаваемых регулятором введены два Фильтра R1C1 — в цепь питания и R7C4 — в цепь нагрузки. Для налаживания устройства нужно резистор R5 поставить в положение максимального сопротивления и резистором R3 установить минимальную мощность на нагрузке Конденсаторы С1 и С4 типа К40П-2Б на 400 В конденсаторы С2 и СЗ типа К73-17 на 250 В Диодный мост VD1 можно сменить диодами КД105Б Выключатель SA1 рассчитан на ток не менее 5 A. В.Ф.Яковлев, г.Шостка, Сумская обл. …

Характеристики

Симистор имеет несколько параметров, которые можно расположить по порядку убывания важности (лучше сказать, частоты использования) следующим образом:

  • Напряжение обратного пробоя, Uобр, В;
  • Напряжение закрытого состояния, Uзс, В;
  • Ток открытого состояния средний, Iос, А;
  • Время включения, tвк, мкс;
  • Время выключения, tвык, мкс;
  • Ток открытого состояния импульсный, Iос, А;
  • Ток закрытого состояния, Iзс, мА;
  • Обратный ток, Iобр, мА;
  • Напряжение открытого состояния, Uос, В;
  • Управляющее напряжение, Uупр, В;
  • Ток управления, Iупр, мА;
  • Скорость нарастания напряжения, dU/dt, В/мкс;
  • Скорость нарастания тока, dI/dt, А/мкс.

Обратите внимание! Параметр «напряжение обратного пробоя» означает максимальное напряжение, которое способен выдержать симистор или тринистор без выхода из строя. Напряжение закрытого состояния характеризует только динисторный эффект.

Для схемы «Симисторный регулятор мощности»

Предлагаемое устройство (рис.1) представляет собой фазовый мощности, способный работать с нагрузкой от нескольких ватт до единиц киловатт. Эта конструкция представляет собой переработку ранее разработанного устройства . Применение иной элементной базы позволило упростить силовой узел конструкции, повысить надежность и улучшить эксплуатационные характеристики регулятора. Как и в прототипе, в этом регуляторе имеется плавная и ступенчатая регулировка поступающей на нагрузку мощности. Кроме того, в любой момент (не трогая ручки регулятора) устройство можно перевести в режим работы, когда на нагрузку поступает почти 100% мощности. При этом практически отсутствуют радиопомехи. Силовой ключ построен на мощном VS2. Минимальная мощность подключаемой нагрузки может быть от 3 до 10 Вт. максимальная (1.5 кВт) ограничена типом используемого симистора, условиями его охлаждения и конструкцией помехоподавляющих дросселей. Регулятор сварочника на то125-12 На маломощных транзисторах VT3. VT4 собран аналог однопереходного транзистора, который армирует короткие импульсы, открывающие маломощный высоковольтный тиристор VS1. Мощность, поступающая на нагрузку, зависит от сопротивления переменного резистора R6. Открывшийся маломощный тиристор, в свою очередь, открывает мощный симистор VS2. Через открывшийся симистор на нагрузку поступает напряжение питания.Чтобы иметь вероятность, например, на пора уменьшить яркость свечения лампы или температуру паяльника. а потом вернуться к прежнему установленному значению, на микросхеме DD1 построен узел ступенчатого менеджмента мощностью. При первом нажатии на кнопку SB1 триггер DD1.2 переключается, на выходе 1 DD1.2 появляется большой логический уровень напряжения («Г), транзистор VT2 открывается и шунтирует цепь ограничения амплитуды сетевого напряжения V…

С помощью элемента питания и лампочки

Существует вариант прозвона симистора простейшим тестером, представляющим собой разорванную однолинейную цепь с источником питания и контрольной лампой. Еще для проверки понадобится дополнительный источник питания. В качестве его может быть использован любой элемент питания, например типа АА с напряжением 1,5 В.

Прозванивать деталь нужно в определенном порядке. В первую очередь необходимо соединить контакты тестера с рабочими контактами симистора. Контрольная лампа при этом гореть не должна.

Для схемы «Усилитель мощности 200 ВТ на базе TDA 7294»

AUDIO техникаУсилитель мощности

200 ВТ на базе TDA 7294ИМС TDA7294 разработана и изготовляется группой компаний SGS-THOMSON Microelectronics. Это одна из наиболееудачных микросхем УМЗЧ, обладающая не только большой отдаваемой мощностью (100 Вт) и высокой надежностью, но и обеспечивающая наиболее качественное (среди ИМС) звучание. При создании мощных УМЗЧ на биполярных транзисторах (и ИМС) возникает опасность вторичного пробоя, приводящего к выходу их из строя. Существующие системы защиты (SOA) при работе на реактивную нагрузку (реальную АС) теряют свою эффективность. Для обхода этих проблем на выходе TDA7294 применены мощные полевые транзисторы, у которых вторичный пробойотсутствует, а усиление напряжения выполняют как биполярные, так и полевые транзисторы.Совмещенная биполярно-полевая технология с высоковольтными мощными МОП-транзисторами получила фирменноеназвание BCD 100. на 144 МГцЮ.Гребнев (RA9AA)Корпус выполнен из стеклотекстолита толщиной 2 мм, к которому по всему периметру крепится радиатор. В дне корпуса произведено отверстие точно по размеру корпуса транзистора, который сидит на радиаторе, а днище основание набрано такой толщины, что эмитерные выводы транзистора ложаться на фольгу корпуса и прижимаются к нему латунными пластинками и винтами М3. Чтобы база и коллектор не касались «земли», под ними у корпуса транзистора фольга снята на 3 мм, а выводы слегка загнуты вверх.С2 и С3 крепяться вертикально на Г-стойках из латуни, которые являются заземлением роторов, С1 и С4 — на П-образных стойках из текстолита.Конструкция усилителяДетали:С1, С2, С3, С4 — 1КПВМ 1 (3…27пф). L1 — 3 витка проводом 0,8 мм, диаметр намотки 6 мм.L2 — 8 витков проводом 0,8 мм, диаметр намотки 5 мм, l=18мм.L3 — 4 витка шиной 2х0,7 мм, диаметр намотки 8 мм, l=16мм.L4 — 4 витка проводом 0,8 мм, диаметр намотки 15 мм (внутри катушки резистор R2).Транзистор КТ930А (30В, 2,4А), КТ931А (30В, 3А).При использовании транзистора КТ931А у L2 закорачивают 2 витка, в схему добавляются три конденсатора, показанные пунктиром. Подбирая эти емкости и L2 добиваются согласования РА….
На сегодняшний день существует достаточно много простых и не очень схем регуляторов мощности. Каждая приципиальная схема имеет свои преимущества и недостатки. Рассматриваемая сегодня выбрана мной не случайно. Итак, попал ко мне советский электрокамин (обогреватель) Мрия
. Состояние его можно оценить по фото.

Рисунок 1 – общий первоначальный вид

Справа на верхней пластмассовой крышке имелось отверстие под ручку встроенного регулятора мощности, которого там не оказалось. По счастливой случайности мне через некоторое время попался рабочий экземпляр такого же камина. В качестве регулятора там оказалась на первый взгляд довольно сложная схема на двух тиристорах и множеством очень мощных резисторов. Её повторение не имело смысла, хотя у меня и есть доступ к практически любым советским радиодеталям, так как это обошлось бы в разы дороже, чем тот вариант, который изготовлен сейчас.

Для начала камин был подключён к сети напрямую, ток потребления оказался 5,6 А, что соответствует паспортной мощности камина 1,25 кВт. Но зачем тратить столько энергии, тем более что она не дешёвая, и не всегда нужно включать обогреватель на полную мощность. Поэтому было принято решение приступить к поискам мощного регулятора мощности. У себя в загашниках нашёл уже готовую схему от китайского пылесоса, на симисторе ВТА12-600

. Симистор, с его номинальным током 12 А, отлично мне подходил. Этот регулятор являлся фазовым, т.е. такой тип регуляторов пропускает не всю полуволну сетевого синусоидального напряжения, а только её часть, тем самым ограничивая мощность, подводимую к нагрузке. Регулировка осуществляется открытием симистора при нужном фазовом угле?

Рисунок 2 – а) обычная форма сетевого напряжения; б) напряжение, поданное через регулятор

Преимущества фазового регулятора

:
— простота изготовления — дешевизна — лёгкая управляемость
Недостатки

:

При простой схеме нормальная работа наблюдается только с нагрузками типа ламп накаливания — при мощной активной нагрузке появляется неприятный гул (дребезг), который может возникать как в самом симисторе, так и на нагрузке (нагревательная спираль) — создаёт множество радиопомех — загрязняет электросеть

В итоге, протестировав схему регулятора из пылесоса, выявлено дребезжание спирали электрокамина.

Рисунок 3 – Вид внутри камина

Спираль имеет вид намотанной проволоки (материал определить не могу) на двух планках, залитой для фиксации на ребрах планок каким-то термостойким затвердителем. Возможно, дребезг мог вызвать его разрушение. Были предприняты попытки включить дроссель последовательно с нагрузкой, зашунтировать симистор RC-цепочкой (что является частичным спасением от помех). Но ни одна их этих мер не дала полного избавления от шума.

Было принято решение использовать другой тип регулятора – дискретный. Такие регуляторы открывают симистор на период целой полуволны напряжения, но количество пропущенных полуволн ограничивается. Например, на рисунке 3 сплошная часть графика – прошедшие сквозь симистор полуволны, пунктиром – не прошедшие, то есть в это время симистор был закрыт.

Рисунок 4 – Принцип дискретного регулирования

Преимущества дискретных регуляторов

:
— меньший нагрев симистора — отсутствие звуковых эффектов даже при достаточно мощной нагрузке — отсутствие радиопомех — отсутствие загрязнения электросети
Недостатки

:

Возможны скачки напряжения (при 220В на 4-6 В при нагрузке 1.25 кВт), что может быть заметно на лампах накаливания. На остальной домашней технике этот эффект не заметен.

Выявленный недостаток проявляется тем заметнее, чем на меньший предел регулировки установлен регулятор. На максимуме нагрузки скачков совершенно нету. Как возможное решение данной проблемы возможно использование стабилизатора напряжения для ламп накаливания. На просторах интернета была найдена следующая схема, которая привлекала своей простотой и удобством управления.


Рисунок 5 – Принципиальная схема дискретного регулятора

Виды современных устройств

Развитие полупроводниковой техники позволило осуществить управление мощностью, используя радиоэлементы с коэффициентом полезного действия от восьмидесяти процентов. Это дало возможность их комфортно применить в сети с напряжением 220 вольт, не требуя при этом больших систем охлаждения. А появление интегральных микросхем и вовсе позволило достичь миниатюрных размеров всего регулятора в целом.

Читать также: Для чего нужна лягушка на газовом баллоне

На сегодняшний момент производство выпускает следующие типы приборов:

  1. Фазовые. Используются для управления яркости свечения ламп накаливания или галогенных ламп. Другое их название — диммеры.
  2. Тиристорные. В основе работы лежит использование задержки включения тиристорного ключа на полупериоде переменного тока.
  3. Симисторные. Мощность регулируется вследствие изменения количества полупериодов напряжения, которые действуют на нагрузку.
  4. Регулятор хода. Позволяет плавно изменять электрическую мощность, подаваемую на электродвигатель.

При этом регулировка происходит независимо от формы входного сигнала. По своему виду расположения приборы управления разделяются на портативные и стационарные. Они могут выполняться как в независимом корпусе, так и интегрироваться в аппаратуру. К основным параметрам, характеризующим регуляторы электрической энергии, относят:

  • плавность регулировки;
  • рабочую и пиковую подводимую мощность;
  • диапазон входного рабочего сигнала;
  • КПД.

Таким образом, современный регулятор электрической мощности представляет собой электронную схему, использование которой позволяет контролировать количество энергии, пропускаемой через него.

Тиристорный прибор управления

Принцип действия такого прибора не отличается особой сложностью. В основном тиристорный преобразователь используется для управления устройствами малой мощности. Типовая схема тиристорного регулятора мощности состоит непосредственно из самого тиристора, биполярных транзисторов и резисторов, устанавливающих их рабочую точку, и конденсатора.

Транзисторы, работая в ключевом режиме, формируют импульсный сигнал. Как только значение напряжения на конденсаторе сравнивается с рабочим, транзисторы открываются. Сигнал подаётся на управляющий вывод тиристора, открывая и его. Конденсатор разряжается и ключ запирается. Так повторяется в цикле. Чем больше задержка, тем в нагрузку поступает меньше мощности.

Преимущества такого типа регулятора в том, что он не требует настройки, а недостаток в чрезмерном нагреве. Для борьбы с перегревом тиристора используется активная или пассивная система охлаждения.

Используется такого типа регулятор для преобразования мощности, подающейся как к бытовым приборам (паяльник, электронагреватель, спиральная лампа), так и к промышленным (плавный запуск мощных силовых установок). Схемы включения могут быть однофазными и трёхфазными. Наиболее применяемые: ку202н, ВТ151, 10RIA40M.

Симисторный преобразователь мощности

Симистор — полупроводниковый прибор, предназначенный для использования в цепи переменного тока. Отличительной чертой прибора является то, что его выводы не имеют разделения на анод и катод. В отличие от тиристора, пропускающего ток только в одну сторону, симистор проводит ток в обоих направлениях. Именно поэтому он используется в сетях переменного тока.

Важное отличие симисторных схем от тиристорных состоит в том, что нет необходимости в выпрямительном устройстве. Принцип действия основан на фазном управлении, то есть на изменении момента открытия симистора относительно перехода переменного напряжения через ноль. Такое устройство позволяет управлять нагревателями, лампами накаливания, оборотами электродвигателя. Сигнал на выходе симистора имеет пилообразную форму с управляемой длительностью импульса.

Самостоятельное изготовление такого вида приборов проще, чем тиристорного. Широкую популярность получили симисторы средней мощности типа: BT137–600E, MAC97A6, MCR 22−6. Схема регулятора мощности на симисторе с использованием таких элементов отличается простотой изготовления и отсутствия необходимости в настройке.

Фазовый способ трансформации

Сам по себе диммер имеет широкую область применения. Одним из вариантов его использования является регулировка интенсивности освещения. Электрическая схема прибора чаще всего реализуется на специализированных микроконтроллерах, использующих в своей работе встроенную электронную схему понижения напряжения. Из-за этого диммеры способны плавно изменять мощность, но чувствительны к помехам.

Фазовые регуляторы мощности не стабилизируются с помощью стабилитронов, а в качестве стабилизатора используют попарно работающие тиристоры. Основа их работы лежит в изменении угла открывания ключевого тиристора, в результате чего на нагрузку поступают сигналы с отрезанной начальной частью полупериода, снижая действующую величину напряжения. К недостаткам диммеров относят высокий коэффициент пульсаций и низкий коэффициент мощности выходного сигнала.

При работе диммеров в широком спектре частот возбуждаются электромагнитные помехи. Такие излучения приводят к снижению КПД из-за появления паразитного тока в проводниках. Для борьбы с такими токами в конструкцию добавляются индуктивно-ёмкостные фильтры.

Bta06 600c схема включения

Разновидности тиристоров

Тиристорами принято называть группу полупроводниковых приборов (триодов), способных пропускать или не пропускать электрический ток в заданном режиме и в определенные промежутки времени. Так создают условия работоспособности схемы в соответствии с ее функциями.

Управление работой тиристоров осуществляется двумя способами:

  • подачей напряжения определенной величины для открытия или закрытия прибора, как в динисторах (диодных тиристорах) – двухэлектродных приборах;
  • подачей импульса тока определенной длительности или величины на управляющий электрод, как в тринисторах и симисторах (триодных тиристорах) – трехэлектродных приборах.

По принципу работы эти приборы различаются на три вида.

Динисторы открываются при достижении напряжения определенной величины между катодом и анодом и остаются открытыми до уменьшения напряжения опять же до установленного значения. В открытом состоянии работают по принципу диода, пропуская ток в одном направлении.

Тринисторы открываются при подаче тока на контакт управляющего электрода и остаются открытыми при положительной разности потенциалов между катодом и анодом. То есть они открыты, пока в цепи существует напряжение. Это обеспечивается наличием тока, сила которого не ниже одного из параметров тринистора – тока удержания. В открытом состоянии также работают по принципу диода.

Симисторы – разновидность тринисторов, которые пропускают ток по двум направлениям, находясь в открытом состоянии. По сути, они представляют пятислойный тиристор.

Запираемые тиристоры – тринисторы и симисторы, которые закрываются при подаче на контакт управляющего электрода тока обратной полярности, нежели та, которая вызвала его открытие.

Зачем нужна проверка

Прибор ночного видения пнв-57е: описание, характеристики, инструкция

В процессе ремонта или сборки новой схемы невозможно обойтись без электрических деталей. Одной из таких деталей является симистор. Его применяют в схемах устройств сигнализации, световых регуляторах, радиоприборах и многих отраслях техники. Иногда его применяют повторно после демонтажа неработающих схем, и нередко приходится встречать элемент с утраченной от длительного использования или хранения маркировкой. Случается, что и новые детали надо проверить.

Как же быть уверенным, что симистор, установленная в схему, действительно исправен, и в будущем не нужно будет затрачивать много времени на отладку работы собранной системы?

Для этого необходимо знать, как проверить симистор мультиметром или тестером. Но сначала надо понять, что собой представляет данная деталь, и как она работает в электрических схемах.

По сути, симистор является разновидностью тиристора. Название составлено из этих двух слов – «симметричный» и «тиристор».

Описание принципа работы и устройства

Основное отличие этих элементов от тиристоров заключается в двунаправленной проводимости электротока. По сути это два тринистора с общим управлением, включенных встречно-параллельно (см. А на рис. 1) .

Рис. 1. Схема на двух тиристорах, как эквивалент симистора, и его условно графическое обозначение

Теперь рассмотрим структуру полупроводника (см. рис. 2.) Как видно из схемы, в устройстве имеется пять переходов, что позволяет организовать две структуры: р1-n2-p2-n3 и р2-n2-p1-n1, которые, по сути, являются двумя встречными тринисторами, подключенными параллельно.

Рис. 2. Структурная схема симистора

Когда на силовом выводе Т1 образуется отрицательная полярность, начинается проявление тринисторного эффекта в р2-n2-p1-n1, а при ее смене – р1-n2-p2-n3.

Заканчивая раздел о принципе работы приведем ВАХ и основные характеристики прибора.

ВАХ симистора

Обозначение:

  • А – закрытое состояние.
  • В – открытое состояние.
  • UDRM (UПР) – максимально допустимый уровень напряжения при прямом включении.
  • URRM (UОБ) – максимальный уровень обратного напряжения.
  • IDRM (IПР) – допустимый уровень тока прямого включения
  • IRRM (IОБ) – допустимый уровень тока обратного включения.
  • IН (IУД) – значения тока удержания.

Как проверить работоспособность симистора?

Полимерные (пластиковые) колодезные кольца

В сети можно найти несколько способ, где описан процесс проверки при помощи мультиметра, те, кто описывал их, судя по всему, сами не пробовали ни один из вариантов. Чтобы не вводить в заблуждение, следует сразу заметить, что выполнить тестирование мультиметром не удастся, поскольку не хватит тока для открытия симметричного тринистора. Поэтому, у нас остается два варианта:

  1. Использовать стрелочный омметр или тестер (их силы тока будет достаточно для срабатывания).
  2. Собрать специальную схему.

Алгоритм проверки омметром:

  1. Подключаем щупы прибора к выводам T1 и T2 (A1 и A2).
  2. Устанавливаем кратность на омметре х1.
  3. Проводим измерение, положительным результатом будет бесконечное сопротивление, в противном случае деталь «пробита» и от нее можно избавиться.
  4. Продолжаем тестирование, для этого кратковременно соединяем выводы T2 и G (управляющий). Сопротивление должно упасть примерно до 20-80 Ом.
  5. Меняем полярность и повторяем тест с пункта 3 по 4.

Если в ходе проверки результат будет таким же, как описано в алгоритме, то с большой вероятностью можно констатировать, что устройство работоспособное.

Заметим, что проверяемую деталь не обязательно демонтировать, достаточно только отключить управляющий вывод (естественно, обесточив предварительно оборудование, где установлена деталь, вызывающая сомнение).

Необходимо заметить, что данным способом не всегда удается достоверно проверку, за исключением тестирования на «пробой», поэтому перейдем ко второму варианту и предложим две схемы для тестирования симметричных тринисторов.

Схему с лампочкой и батарейкой мы приводить не будем в виду того, что таких схем достаточно в сети, если вам интересен этот вариант, можете посмотреть его в публикации о тестировании тринисторов. Приведем пример более действенного устройства.

Схема простого тестера для симисторов

Обозначения:

  • Резистор R1 – 51 Ом.
  • Конденсаторы C1 и С2 – 1000 мкФ х 16 В.
  • Диоды – 1N4007 или аналог, допускается установка диодного моста, например КЦ405.
  • Лампочка HL – 12 В, 0,5А.

Можно использовать любой трансформатор с двумя независимыми вторичными обмотками на 12 Вольт.

Алгоритм проверки:

  1. Устанавливаем переключатели в исходное положение (соответствующее схеме).
  2. Производим нажатие на SB1, тестируемое устройство открывается, о чем сигнализирует лампочка.
  3. Жмем SB2, лампа гаснет (устройство закрылось).
  4. Меняем режим переключателя SA1 и повторяем нажатие на SB1, лампа снова должна зажечься.
  5. Производим переключение SA2, нажимаем SB1, затем снова меня ем положение SA2 и повторно жмем SB1. Индикатор включится, когда на затвор попадет минус.

Теперь рассмотрим еще одну схему, только универсальную, но также не особо сложную.

Схема для проверки тиристоров и симисторов

Обозначения:

  • Резисторы: R1, R2 и R4 – 470 Ом; R3 и R5 – 1 кОм.
  • Емкости: С1 и С2 – 100 мкФ х 10 В.
  • Диоды: VD1, VD2, VD5 и VD6 – 2N4148; VD2 и VD3 – АЛ307.

В качестве источника питания используется батарейка на 9V, по типу Кроны.

Тестирование тринисторов производится следующим образом:

  1. Переключатель S3, переводится в положении, как продемонстрировано на схеме (см. рис. 6).
  2. Кратковременно производим нажатие на кнопку S2, тестируемый элемент откроется, о чем просигнализирует светодиод VD
  3. Меняем полярность, устанавливая переключатель S3 в среднее положение (отключается питание и гаснет светодиод), потом в нижнее.
  4. Кратковременно жмем S2, светодиоды не должны загораться.

Если результат будет соответствовать вышеописанному, значит с тестируемым элементом все в порядке.

Теперь рассмотрим, как проверить с помощью собранной схемы симметричные тринисторы:

  • Выполняем пункты 1-4.
  • Нажимаем кнопку S1- загорается светодиод VD

То есть, при нажатии кнопок S1 или S2 будут загораться светодиоды VD1 или VD4, в зависимости от установленной полярности (положения переключателя S3).

С помощью элемента питания и лампочки

Техническое обслуживание и ремонт воздушных линий

Существует вариант прозвона симистора простейшим тестером, представляющим собой разорванную однолинейную цепь с источником питания и контрольной лампой. Еще для проверки понадобится дополнительный источник питания. В качестве его может быть использован любой элемент питания, например типа АА с напряжением 1,5 В.

Прозванивать деталь нужно в определенном порядке. В первую очередь необходимо соединить контакты тестера с рабочими контактами симистора. Контрольная лампа при этом гореть не должна.

Затем необходимо подать напряжение между управляющим и рабочим электродами с дополнительного источника питания. На рабочий электрод подается полярность, соответствующая полярности подключенного тестера. При подключении контрольная лампа должна загореться. Если переход симистора настроен на соответствующий ток удержания, то лампа должна гореть и при отключении дополнительного источника питания от управляющего электрода до момента отключения тестера.

Так как прибор должен пропускать ток в обоих направлениях, для надежности можно повторить проверку, изменив полярность подключения тестера к симистору на противоположную. Надо проверить работоспособность прибора при обратном направлении тока через полупроводниковый переход.

Если до подачи напряжения на управляющий электрод контрольная лампа загорелась и продолжает гореть, то деталь неисправна. Если при подаче напряжения контрольная лампа не загорелась, симистор также считается неисправным, и использовать его в дальнейшем нецелесообразно.

Соблюдая эти простейшие правила, можно произвести отбраковку некачественных или отработавших свой ресурс деталей.

Особенности

Чтобы иметь полное представление о симметричных тринисторах, необходимо рассказать про их сильные и слабые стороны. К первым можно отнести следующие факторы:

  • относительно невысокая стоимость приборов;
  • длительный срок эксплуатации;
  • отсутствие механики (то есть подвижных контактов, которые являются источниками помех).

В число недостатков приборов входят следующие особенности:

Необходимость отвода тепла, примерно из расчета 1-1,5 Вт на 1 А, например, при токе 15 А величина мощности рассеивания будет около 10-22 Вт, что потребует соответствующего радиатора. Для удобства крепления к нему у мощных устройств один из выводов имеет резьбу под гайку.

Симистор с креплением под радиатор

  • Устройства подвержены влиянию переходных процессов, шумов и помех;
  • Не поддерживаются высокие частоты переключения.

По последним двум пунктам необходимо дать небольшое пояснение. В случае высокой скорости коммутации велика вероятность самопроизвольной активации устройства. Помеха в виде броска напряжения также может привести к этому результату. В качестве защиты от помех рекомендуется шунтировать прибор RC цепью.

RC-цепочка для защиты симистора от помех

Помимо этого рекомендуется минимизировать длину проводов ведущих к управляемому выводу, или в качестве альтернативы использовать экранированные проводники. Также практикуется установка шунтирующего резистора между выводом T1 (TE1 или A1) и управляющим электродом.

Применение

Этот тип полупроводниковых элементов первоначально предназначался для применения в производственной сфере, например, для управления электродвигателями станков или других устройств, где требуется плавная регулировка тока. Впоследствии, когда техническая база позволила существенно уменьшить размеры полупроводников, сфера применения симметричных тринисторов существенно расширилась. Сегодня эти устройства используются не только в промышленном оборудовании, а и во многих бытовых приборах, например:

  • зарядные устройства для автомобильных АКБ;
  • бытовое компрессорное оборудования;
  • различные виды электронагревательных устройств, начиная от электродуховок и заканчивая микроволновками;
  • ручные электрические инструменты (шуроповерт, перфоратор и т. д.).

И это далеко не полный перечень.

Одно время были популярны простые электронные устройства, позволяющие плавно регулировать уровень освещения. К сожалению, диммеры на симметричных тринисторах не могут управлять энергосберегающими и светодиодными лампами, поэтому эти приборы сейчас не актуальны.

Оцените статью:

Блок управления кассовым боксом BZTO: диагностика и ремонт

Валерий

January 29, 2021 4447 просмотров

Блок управления кассовым боксом MB4AACB производства Борского завода торгового оборудования

Введение. Блок управления кассовым боксом MB4AACB производства Борского завода торгового оборудования (Нижний Новгород) имеет несколько неприятных моментов при эксплуатации — низкий ресурс датчиков, отсутствие этих самых датчиков в свободной продаже и что самое неприятное, неисправность датчиков выглядит как поломка пускового конденсатора драм-мотора.

Неисправность со слов заказчика. Транспортерная лента не двигается или двигается но с рывками.

Первичная диагностика. Если перекрыть оптические датчики рукой, то лента кратковременно дергается и тут же останавливается при каждом перекрытии датчиков. Замена пускового конденсатора результата не дает. Поворот регулятора уровня усиления датчиков в минимальное и максимальное положение на ситуацию не влияет.

Ремонт. Если демонтировать датчики из посадочных мест, то можно подобрать расстояние, на котором датчики и соответственно блок управления транспортерной ленты, начинают работать — это расстояние значительно меньше ширины ленты. Данный способ проверки позволяет со 100% вероятностью продиагностировать и выявить неисправность. По факту менять оба датчика не нужно, требуется только замена излучателя, купить у производителя подобный датчик не представляется возможным поэтому ставим аналог, например «Бесконтактный выключатель ВТИЮ.

5162″ от производителя Теко. Оба датчика залиты мягким пластиком, поэтому достаточно легко разбираются — причем установочные размеры самого излучателя подходят один в один. Замененный светодиод-излучатель заливается обычным термоклеем (клеевым пистолетом).

Излучатель — основные признаки: светодиод прозрачный, разъем на 4 пина, само собой должен светится в объективе фотоаппарата.

После замены излучателя настоятельно требуется настроить датчики до заводских значений — отмеряем расстояние равное ширине ленты и выкручиваем регулятор усиления до тех пор пока лента не перестанет двигаться. Далее подкручиваем бегунок резистора немного назад, чтобы лента кассового бокса вновь начала двигаться.

Справочная информация.

Схема управления драм-мотора:
Схемотехника данного блока управления такова, что на клеммах мотор редуктора всегда находится напряжение, так что проверить включение/выключение без нагрузки не удастся — там всегда напряжение. Для проверки блока управления BZTO на разъем CN4 на контакты L,N (два крайних вывода) подключаем лампу накаливания для имитации работы двигателя.

Алгоритм работы светодиодов:
При подаче напряжения на блок управления BZTO загорается красный светодиод LED2. При включении лампы рабочая/нерабочая касса переключателем LIGHT(разъем LAMP) — загорается светодиод LED4 в зависимости от включенного алгоритма — включено постоянно или моргает, работает светодиод либо горит постоянно либо моргает в такт лампе.
Нажимаем кнопку «START» загорается синий светодиод LED6 продолжает светится — при этом драм-мотор не работает. Нажатие кнопки «START» (разъем К1) при горящем синем светодиоде вызывает включение драм-мотора, при этом синий светодиод гаснет. Аналогично работает светодиод LED6 и драм-мотор при нажатии педали (разъем К2) — педаль нажата, синий светодиод гаснет — драм-мотор включается.

Работа датчиков, при совмещении датчиков (луч излучателя попадает в приемник) загорается зеленый светодиод LED3, синий светодиод LED6 гаснет, драм-мотор включается. При пересечении луча излучателя препятствием — зеленый светодиод LED3 гаснет, синий светодиод LED6 загорается, драм-мотор отключается.

Разъемы:
CN1 — 220В
CN2 — силовой разъем для подключения лампы информатора готовности кассового узла

CN3 — конденсатор 4 мкФ*450В
CN4 — силовой разъем для подключения драм-мотор
CN5 — разъем для подключения датчиков излучателя и приемника
CN5 — не подключен
CN7 — блок питания +5В

К1 — кнопка «START»
К2 — педаль
К3 — регулировочный резистор для регулировки датчиков

LAMP — клавиша «LIGHT»

DIP- переключатели

SW1 1 — ON
2 — OFF
3 — ON
4 — OFF
5 — ON

Силовые цепи

BTA12-600B в связке с оптопарой MOC3063

Разъемы на задней панели. Слева направо: Педаль (2 pin-новый), Приемник (3 pin-новый), Излучатель (4 pin-новый)

Лицевая панель

Подписка


Поделиться

Bta08 600c схема подключения

Дата: 05. 10.2015 // 0 Комментариев

Симмистор часто встречается в схемах регулировки тока. Фактически в любом бытовом устройстве, будь то пылесос или дрель, находится схема управления нагрузкой с помощью симмистора. В ремонте подобной бытовой техники очень важно знать, исправен ли симмистор или нет.

Как проверить симистор?

Многие задают простой вопрос, как проверить симистор мультиметром, наивно думая, что такой способ самый верный и точный. Для проверки на исправность симмистора можно использовать простенькую схему, и тогда, со стопроцентной уверенностью можно оставить или отбраковать проверяемую деталь.

Данную схему мы собрали на макетной плате и постараемся описать принцип проверки симмистора.

Испытуемый симмистор — BTA16.

В исходном состоянии симмистор будет закрыт даже при подключенном источнике питания. Когда управляющий вывод на долю секунды замыкается с плюсовым выводом питания, то светодиод загорится, и будет гореть до тех пор, пока будет напряжение на источнике питания или пока мы опять не замкнем управляющий вывод на положительный полюс питания.

Схема простая и точная, она сразу даст возможность не только проверить симмистор, но и поможет понять новичкам принцип его работы.

Сегодня я вам расскажу об очень полезной схеме, которая пригодится как в лаборатории, так и в хозяйстве. Устройство, о котором пойдет речь, называется симисторный регулятор мощности. Регулятор можно применить для плавной регулировки яркостью освещения, температуры паяльника, оборотами электродвигателя (переменного тока). Мой вариант применения регулятора интересней, я плавно регулирую температуру нагрева тэна мощностью 1кВт в самогонном аппарате. Да-да, я занимаюсь этим благородным делом.

Схема имеет минимум элементов и заводится сразу. Мощность нагрузки для симисторного регулятора определяется током симистора. Симистор BTA12-600 рассчитан на ток 12 Ампер и напряжение 600 Вольт. Симистор нужно выбирать с запасом по току, я выбрал двукратный запас. Например, симистор BTA12-600 с оптимальным охлаждением может в штатном режиме пропускать через себя ток 8 Ампер. Если нужен регулятор мощнее, используйте симистор BTA16-600 или BTA24-600.

Работа схемы описана в статье «Диммер своими руками».

Рабочая температура кристалла симистора от -40 до +125 градусов Цельсия. Необходимо сделать хорошее охлаждение. У меня нагрузка 1кВт, соответственно ток нагрузки около 5А, радиатор площадью 200см кв. греется от 85 до90 градусов Цельсия при длительной работе (до 6ч). Планирую увеличить рабочую площадь радиатора, чтобы повысить надежность устройства.

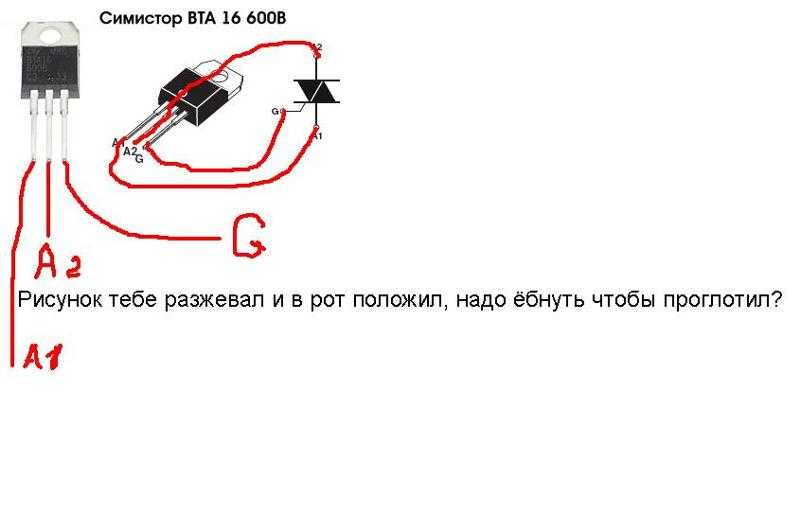

Симистор имеет управляющий вывод и два вывода, через которые проходит ток нагрузки. Эти два вывода можно менять местами ничего страшного не случиться.

Для безопасности (чтобы не щелкнуло током), симистор необходимо устанавливать на радиатор через диэлектрическую прокладку (полимерную или слюдяную) и диэлектрическую втулку.

Компоненты.

Резистор 4.7кОм мощностью 0,25Вт. Динистор с маркировкой DB3 , полярности не имеет, впаивать любой стороной. Конденсатор пленочный на 100нФ 400В полярности не имеет.

Светодиод любого цвета диаметром 3мм, обратное напряжение 5В, ток 25мА. Короче любой светодиод 3мм. Светодиод дает индикацию нагрузки, не пугайтесь, если при первом включении (естественно без нагрузки) он светиться не будет.

Первое включение необходимо производить кратковременно без нагрузки. Если все нормально, никакие элементы не греются, ничего не щелкнуло, тогда включаем без нагрузки на 15 секунд. Далее цепляем лампу напряжением 220В и мощностью 60-200Вт, крутим ручку переменного резистора и наслаждаемся работой.

Для защиты я установил в разрыв сетевого провода (220В) предохранитель на 12А.

Собранный нами регулятор мощности на симисторе BTA12-600 можно применить для регулировки температуры паяльника (регулируя мощность), тем самым получив паяльную станцию для вашей мастерской.

Печатная плата регулятора мощности на симисторе BTA12-600 СКАЧАТЬ

В электронных схемах различных приборов довольно часто используются полупроводниковые устройства – симисторы. Их применяют, как правило, при сборке схем регуляторов. В случае неисправности электроприбора может возникнуть необходимость проверить симистор. Как это сделать?

Зачем нужна проверка

В процессе ремонта или сборки новой схемы невозможно обойтись без электрических деталей. Одной из таких деталей является симистор. Его применяют в схемах устройств сигнализации, световых регуляторах, радиоприборах и многих отраслях техники. Иногда его применяют повторно после демонтажа неработающих схем, и нередко приходится встречать элемент с утраченной от длительного использования или хранения маркировкой. Случается, что и новые детали надо проверить.

Как же быть уверенным, что симистор, установленная в схему, действительно исправен, и в будущем не нужно будет затрачивать много времени на отладку работы собранной системы?

Для этого необходимо знать, как проверить симистор мультиметром или тестером. Но сначала надо понять, что собой представляет данная деталь, и как она работает в электрических схемах.

По сути, симистор является разновидностью тиристора. Название составлено из этих двух слов – «симметричный» и «тиристор».

Разновидности тиристоров

Тиристорами принято называть группу полупроводниковых приборов (триодов), способных пропускать или не пропускать электрический ток в заданном режиме и в определенные промежутки времени. Так создают условия работоспособности схемы в соответствии с ее функциями.

Управление работой тиристоров осуществляется двумя способами:

  • подачей напряжения определенной величины для открытия или закрытия прибора, как в динисторах (диодных тиристорах) – двухэлектродных приборах;
  • подачей импульса тока определенной длительности или величины на управляющий электрод, как в тринисторах и симисторах (триодных тиристорах) – трехэлектродных приборах.

По принципу работы эти приборы различаются на три вида.

Динисторы открываются при достижении напряжения определенной величины между катодом и анодом и остаются открытыми до уменьшения напряжения опять же до установленного значения. В открытом состоянии работают по принципу диода, пропуская ток в одном направлении.

Тринисторы открываются при подаче тока на контакт управляющего электрода и остаются открытыми при положительной разности потенциалов между катодом и анодом. То есть они открыты, пока в цепи существует напряжение. Это обеспечивается наличием тока, сила которого не ниже одного из параметров тринистора – тока удержания. В открытом состоянии также работают по принципу диода.

Симисторы – разновидность тринисторов, которые пропускают ток по двум направлениям, находясь в открытом состоянии. По сути, они представляют пятислойный тиристор.

Запираемые тиристоры – тринисторы и симисторы, которые закрываются при подаче на контакт управляющего электрода тока обратной полярности, нежели та, которая вызвала его открытие.

С помощью тестера

Проверка работоспособности симистора мультиметром или тестером основана на знании принципа работы этого устройства. Конечно же, она не даст полной картины состояния детали, так как невозможно определить рабочие характеристики симистора без сборки электрической схемы и проведения дополнительных измерений.

Но часто вполне достаточно будет подтвердить или опровергнуть работоспособность полупроводникового перехода и управления им.

Чтобы проверить деталь, необходимо использовать мультиметр в режиме измерения сопротивления, то есть как омметр. Контакты мультиметра присоединяются к рабочим контактам симистора, при этом значение сопротивления должно стремиться к бесконечности, то есть быть очень большим.

После этого соединяется анод с управляющим электродом. Симистор должен открыться и сопротивление должно упасть почти до нуля. Если все так и произошло, скорее всего, симистор работоспособен.

При разрыве контакта с управляющим электродом симистор должен остаться открытым, но параметров мультиметра может быть недостаточно, что бы обеспечить так называемый ток удержания, при котором прибор остается проводимым.

Устройство можно считать неисправным в двух случаях. Если до появления напряжения на контакте управляющего электрода сопротивление симистора ничтожно мало.

И второй случай, если при появлении напряжения на контакте управляющего электрода сопротивление прибора не уменьшается.

С помощью элемента питания и лампочки

Существует вариант прозвона симистора простейшим тестером, представляющим собой разорванную однолинейную цепь с источником питания и контрольной лампой. Еще для проверки понадобится дополнительный источник питания. В качестве его может быть использован любой элемент питания, например типа АА с напряжением 1,5 В.

Прозванивать деталь нужно в определенном порядке. В первую очередь необходимо соединить контакты тестера с рабочими контактами симистора. Контрольная лампа при этом гореть не должна.

Затем необходимо подать напряжение между управляющим и рабочим электродами с дополнительного источника питания. На рабочий электрод подается полярность, соответствующая полярности подключенного тестера. При подключении контрольная лампа должна загореться. Если переход симистора настроен на соответствующий ток удержания, то лампа должна гореть и при отключении дополнительного источника питания от управляющего электрода до момента отключения тестера.

Так как прибор должен пропускать ток в обоих направлениях, для надежности можно повторить проверку, изменив полярность подключения тестера к симистору на противоположную. Надо проверить работоспособность прибора при обратном направлении тока через полупроводниковый переход.

Если до подачи напряжения на управляющий электрод контрольная лампа загорелась и продолжает гореть, то деталь неисправна. Если при подаче напряжения контрольная лампа не загорелась, симистор также считается неисправным, и использовать его в дальнейшем нецелесообразно.

Симистор, смонтированный на плате, можно проверить, не выпаивая его. Для проверки необходимо только отсоединить управляющий электрод и обесточить всю схему, отключив ее от рабочего источника питания.

Соблюдая эти простейшие правила, можно произвести отбраковку некачественных или отработавших свой ресурс деталей.

bta12-600b%20Технические данные испытаний и примечания по применению

Лучшие результаты (4)

org/Product»> org/Product»>
Часть Модель ECAD Производитель Описание Техническое описание Скачать Купить Часть
ЭВАЛ-АДКМП600БКСЗ Аналоговые устройства Inc Rail-to-Rail, очень быстрый, от 2,5 В до 5,5 В, компаратор TTL/CMOS с однополярным питанием в 5-выводных корпусах SC70 и SOT-23
АДФ4360-0BCPZ Аналоговые устройства Inc Выходная частота интегрированного синтезатора Integer-N/ГУН 2400–2725
EVAL-ADCMP600BRJZ Аналоговые устройства Inc Rail-to-Rail, очень быстрый, от 2,5 В до 5,5 В, компаратор TTL/CMOS с однополярным питанием в 5-выводных корпусах SC70 и SOT-23
АДФ4360-0БКПЗРЛ Аналоговые устройства Inc Выходная частота интегрированного синтезатора Integer-N/ГУН 2400–2725

bta12-600b%20test Спецификации Context Search

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>
Каталог Спецификация MFG и тип ПДФ Теги документов
2012 — бта12

Реферат: BTA12 Application note Схема симистора bta12 600 для применения
Текст: Нет доступного текста файла
Оригинал		 PDF БТА12-600C4G, БТА12-800C4G О-220АБ E69369 БТА12-600С4/Д бта12 BTA12 Примечание по применению Схема симистора bta12 600 для применения
2008 — эквивалент BTA12-600B

Резюме: FT1208MJ BTA08-600C эквивалент BTA12 эквивалент FT2516MJ Triacs эквивалент FT-1208mj FT0617MJ BTA06-600B эквивалент FT1217MJ
Текст: Нет доступного текста файла
Оригинал		 PDF pow00 БТА06-600ТВ БТА06-600СВ БТА06-600CW БТА06-600БВ БТА06-600Б БТА06-600С БТА08-600ТВ БТА08-600СВ БТА08-600CW Эквивалент BTA12-600B FT1208MJ Эквивалент BTA08-600C Эквивалент BTA12 FT2516MJ Эквивалент симистора FT-1208mj FT0617MJ Эквивалент BTA06-600B FT1217MJ
БТ 812 600bw

Резюме: BT810 800BW BT810-800BW BT 808 600C BT 808 600 TYN408G замена TYN412 TYN604 T2513MK TLS106-4
Текст: Нет доступного текста файла
OCR-сканирование		 PDF 2Н6071 2Н6071А 2Н6073 2Н6073А 2Н6075 2Н6075А 2Н6342 2Н6342А 2Н6343 2Н6343А БТ 812 600bw БТ810 800БВ БТ810-800БВ БТ 808 600С БТ 808 600 TYN408G замена TYN412 TYN604 Т2513МК ТЛС106-4
2005 — симистор bta12 срабатывание

Резюме: BTA12 600V Приложение управления скоростью bta12 Triac BTB12 600 B Интерфейс BTA12 с двигателем переменного тока Приложение управления фазой bta12 BTA12 Указания по применению TRIAC СЕРИИ BTA TRIAC BTB12 600 Triac BTA 12A 600 V
Текст: Нет доступного текста файла
Оригинал		 PDF БТА12, БТБ12 срабатывание симистора bta12 БТА12 600В приложение управления скоростью bta12 Симистор BTB12 600 B Интерфейс BTA12 с двигателем переменного тока приложение управления фазой bta12 BTA12 Примечание по применению TRIAC BTA-СЕРИЯ ТИРИАК BTB12 600 Симистор ВТА 12А 600 В
2005 — симисторы бт 12 600в

Реферат: Интерфейс BTA12 с двигателем переменного тока BTA12 600V BT 130 симистор bta12 симистор с двигателем Triac BTB12 600 B симистор bt 136 TRIAC BTB 16 600 ламповый TRIAC BTB12 600 TRIAC BTB 16 600 BW
Текст: Нет доступного текста файла
Оригинал		 PDF БТА12, БТБ12 симисторы бт 12 600в Интерфейс BTA12 с двигателем переменного тока БТА12 600В симистор ВТ 130 симисторный двигатель bta12 Симистор BTB12 600 B симистор бт 136 TRIAC BTB 16 600 трубка ТИРИАК BTB12 600 TRIAC BTB 16 600 BW
2010 — бта12

Резюме: BTA12 Замечание по применению bta12 применение BTA12 демпфирующий симистор bta12 триггер bta12 приложение управления фазой BTA12 назначение BTA12-600C4G BTA12 600 DATASHEET схема симистора bta12 600 для применения
Текст: Нет доступного текста файла
Оригинал		 PDF БТА12-600C4G, БТА12-800C4G О-220АБ E69369 БТА12-600С4/Д бта12 BTA12 Примечание по применению приложение bta12 Демпфер BTA12 срабатывание симистора bta12 приложение управления фазой bta12 Назначение БТА12 БТА12-600C4G BTA12 600 ТЕХНИЧЕСКОЕ ОПИСАНИЕ Схема симистора bta12 600 для применения
2012 — Схема симистора bta12 600 для приложения

Реферат: Демпфер BTA12 «BTA12» Замечание по применению Приложение bta12 Замечание по применению BTA12 BTA12-600CW3G
Текст: Нет доступного текста файла
Оригинал		 PDF БТА12-600CW3G, БТА12-800CW3G О-220АБ БТА12-600CW3/Д Схема симистора bta12 600 для применения Демпфер BTA12 Примечание по применению «BTA12» приложение bta12 BTA12 Примечание по применению БТА12-600CW3G
2008 — BTA12 Примечание по применению

Реферат: Демпфер BTA12 BTA12 Применение bta12 BTA12-600CW3G симистор bta12 запуск BTA12-800CW3G AN1048 1N914 «BTA12» Примечание по применению
Текст: Нет доступного текста файла
Оригинал		 PDF БТА12-600CW3G, БТА12-800CW3G О-220АБ БТА12-600CW3/Д BTA12 Примечание по применению Демпфер BTA12 БТА12 приложение bta12 БТА12-600CW3G срабатывание симистора bta12 БТА12-800CW3G АН1048 1Н914 Примечание по применению «BTA12»
зо405мф

Резюме: симистор ZO405MF BTA16-600b приложение для управления двигателем SCR tyn612 BTB16-600bw приложение для управления двигателем BTa16-600bw приложение для управления двигателем BTA16-600B схема управления нагревом bta41-600b приложение 220v диммер света bt139БТА40-700Б
Текст: Нет доступного текста файла
Оригинал		 PDF I-00161 ПЛ-00-513 SGTHYRI/0303 зо405мф симистор ZO405MF BTA16-600b прикладное управление двигателем SCR тын612 BTB16-600bw приложение управления двигателем BTa16-600bw прикладное управление двигателем Схема управления отоплением БТА16-600Б приложение bta41-600b диммер 220В BT139 БТА40-700Б
2007 — Симистор BTB12 600 B

Реферат: T12xx btb12 TRIAC BTB 16 600 корпус BTA12 симистор bta12 800 срабатывание
Текст: Нет доступного текста файла
Оригинал		 PDF БТА12, БТБ12, T12xx UL1557 2002/95/ЕС) Т12-Г) Т12-Р) О-220АБ БТА12) Симистор BTB12 600 B T12xx бтб12 TRIAC BTB 16 600 упаковка БТА12 симистор bta12 800 срабатывание
2008 — BTA12 Примечание по применению

Реферат: Демпфер BTA12 BTA12 «BTA12» Замечания по применению симистор bta12 триггер bta12 приложение управления фазой bta12 приложение bta12 600 схема симистора схема для приложения симистор bta12 триггер BTA12-800BW3G
Текст: Нет доступного текста файла
Оригинал		 PDF БТА12-600БВ3Г, БТА12-800БВ3Г О-220АБ БТА12-600БВ3/Д BTA12 Примечание по применению Демпфер BTA12 БТА12 Примечание по применению «BTA12» симистор bta12 триггер приложение управления фазой bta12 приложение bta12 Схема симистора bta12 600 для применения срабатывание симистора bta12 БТА12-800БВ3Г
2007 — БТА12

Реферат: симистор bta12 800 триггерный BTA12 600V симистор bta12 триггерный симистор bt 136 T1210-800G T12xx симистор BTB12 600 B T1250 t1250-600g
Текст: Нет доступного текста файла
Оригинал		 PDF БТА12, БТБ12, T12xx UL1557 2002/95/ЕС) Т12-Г) Т12-Р) О-220АБ БТА12) БТА12 симистор bta12 800 срабатывание БТА12 600В срабатывание симистора bta12 симистор бт 136 Т1210-800Г T12xx Симистор BTB12 600 B Т1250 т1250-600г
БТА48-12С12Д

Резюме: BTA05 СЕРИЯ BTA BTA 06 600 указания по применению BTA05-05S30S BTA05-05S30D «BTA12» указания по применению BTA12 указания по применению 12S12S BTA48-12W06
Текст: Нет доступного текста файла
Оригинал		 PDF AC500V БДД20081203 БТА48-12С12Д BTA05 СЕРИЯ БТА Указания по применению BTA 06 600 БТА05-05С30С БТА05-05С30Д Примечание по применению «BTA12» BTA12 Примечание по применению 12С12С БТА48-12W06
1995 — симистор 800В 1А

Реферат: bta 700 BTB12 BTA12 bta12 применение TRIAC BTB 24 600 BW Triac BTB12 600 B
Текст: Нет доступного текста файла


Оригинал		 PDF БТА12 БТБ12 E81734) БТА/БТБ12 O220AB симистор 800В 1А бта 700 приложение bta12 TRIAC BTB 24 600 BW Симистор BTB12 600 B
Триак BTB 24 600 BW

Реферат: Симистор BTB 16 600 BW TRIAC BTB12 600 BTA 139 ST E3 0560 симистор BTA-25 TRIAC BTB 16 300 BT BTA12-400 BTA12 демпфер BTB12
Текст: Нет доступного текста файла
OCR-сканирование		 PDF БТА12 БТБ12 ВДрУПТ0800В E81734) БТА/БТБ12 бСМ73 TRIAC BTB 24 600 BW TRIAC BTB 16 600 BW ТИРИАК BTB12 600 БТА 139 СТ Э3 0560 симистор БТА-25 TRIAC BTB 16 300 BW БТА12-400 Демпфер BTA12
1997 г. — эквивалент BTA16-600B

Резюме: эквивалент BTA16 800BW эквивалент BT137 эквивалент BT134 эквивалент BTA08-600C эквивалент BTb12 эквивалент BTA12-600B эквивалент TYN412 эквивалент BTB16 800BW эквивалент btb16 800cw
Текст: Нет доступного текста файла
Оригинал		 PDF 16ТЦ08С 25ТЦ08С 2Н6071 2Н6071А 2Н6073 2Н6073А 2Н6075 2Н6075А 2Н6342 2Н6342А Эквивалент BTA16-600B Эквивалент BTA16 800BW Эквивалент BT137 Эквивалент BT134 Эквивалент BTA08-600C Эквивалент BTb12 Эквивалент BTA12-600B Эквивалент TYN412 Эквивалент BTB16 800BW эквивалент btb16 800cw
2013 – Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал		 PDF БТА12 БТА12 BTA12L-x-xx-TF3-T BTA12G-x-xx-TF3-T О-220Ф QW-R401-026
БТА12-700СВ

Резюме: TLC226B BTA12-700BW BTA40-700B TLC336B BTB06-700BW btb04 600c BTB06-700SW BTA06-400GP BTA26-700B
Текст: Нет доступного текста файла
OCR-сканирование		 PDF AVS08-CB AVS08-CBI AVS10CB AVS10CBI АВС12КБ 2Н682 2Н683 2Н685 2Н688 2Н690 БТА12-700СВ TLC226B БТА12-700БВ БТА40-700Б TLC336B БТБ06-700БВ бтб04 600с BTB06-700SW БТА06-400ГП БТА26-700Б
2012 — BTA12 Примечание по применению

Резюме: «BTA12» Замечание по применению bta12 600 схема симистора для приложения BTA12 демпфер bta12 приложение bta12 BTA12-600 BTA12-600BW3G BTA12-800BW3G BTA12600B
Текст: Нет доступного текста файла
Оригинал		 PDF БТА12-600БВ3Г, БТА12-800БВ3Г О-220АБ БТА12-600БВ3/Д BTA12 Примечание по применению Примечание по применению «BTA12» Схема симистора bta12 600 для применения Демпфер BTA12 бта12 приложение bta12 БТА12-600 БТА12-600БВ3Г БТА12600Б
бтб 139

Реферат: TRIAC BTB 12 600 B bta12 применение btb 400 BTA 139 CE010 BTA12 btb 15 600 b T0220AB BTB12
Текст: Нет доступного текста файла
OCR-сканирование		 PDF БТА12 E81734) БТА/БТБ12 7Т21237 бтб 139 Симистор BTB 12 600 B приложение bta12 400 фунтов стерлингов БТА 139 CE010 бтб 15 600 б T0220AB БТБ12
bta12-600b приложение

Резюме: Приложение управления скоростью bta12 BTA12-600B TEST BTA12-600B Эквивалент BTA12-600B Приложение управления фазой bta12 BTA12 600V BTA12 600B BTA12 600B MAR BTA12 600B ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Текст: Нет доступного текста файла
Оригинал		 PDF БТА12-600Б E228720 О-220Ф О-220Ф приложение bta12-600b приложение управления скоростью bta12 BTA12-600B ТЕСТ БТА12-600Б Эквивалент BTA12-600B приложение управления фазой bta12 БТА12 600В БТА12 600Б БТА12 600Б МАР BTA12 600B ТЕХНИЧЕСКОЕ ОПИСАНИЕ
замена TYN412

Резюме: MAC635-8 TYN604 scr техническое описание BTA12-700SW T405-600D lmac94a4 BT136 «прямая замена» T435-400D S4016NH TYN412
Текст: Нет доступного текста файла
Оригинал		 PDF 2Н6071 2Н6071А 2Н6073 2Н6073А 2Н6075 2Н6075А 2Н6342 2Н6342А 2Н6343 2Н6343А замена TYN412 МАК635-8 Спецификация TYN604 scr БТА12-700СВ Т405-600Д lmac94a4 BT136 «прямая замена» Т435-400Д S4016NH TYN412
2008 — BTB04-600SAP

Реферат: S0817MH S1217NH BTA12-700BW BTB04 600SAP BTB04-600SAP эквивалент BTB06-700SW btb04600sap BTA06-400GP s1217mh
Текст: Нет доступного текста файла
Оригинал		 PDF O220AB Z0109NN Z0109SA БТ131-800Э Z0109NA Z0109SN БТБ04-600САП S0817MH S1217NH БТА12-700БВ БТБ04 600САП Эквивалент BTB04-600SAP BTB06-700SW бтб04600сап БТА06-400ГП с1217мх
BTA 06 600 инструкция по применению

Резюме: «BTA12» Указания по применению BTA12 Указания по применению BTA05 BTA12-03S40D СЕРИЯ BTA BTAXX-12WXXX BTA48-12S12D
Текст: Нет доступного текста файла
Оригинал		 PDF AC500V БДД20081005 Указания по применению BTA 06 600 Примечание по применению «BTA12» BTA12 Примечание по применению BTA05 БТА12-03С40Д СЕРИЯ БТА BTAXX-12WXXX БТА48-12С12Д
1995 — БТА 139

Резюме: BTA 139 600 Triac BTB12 600 B TRIAC BTB12 600 TRIAC BTB 16 BTB12 bta12 Приложение управления фазой BTB12 TRIAC BTA 600 12 Triac BTB 700
Текст: Нет доступного текста файла
Оригинал		 PDF БТА12 БТБ12 E81734) БТА/БТБ12 O220AB БТА 139 БТА 139 600 Симистор BTB12 600 B ТИРИАК BTB12 600 СИМИСТОР BTB 16 приложение управления фазой bta12 BTB12 Триак BTA 600 12 симистор БТБ 700

Предыдущий 1 2 3 4 5 Следующая

2x Triac BTA12-600B BTA12-600- 600V 12A

Просмотр большего

Ссылка: 129TRI005TA

Условие: Новый Продукт

TRIAC12-60000- BTA12-600- BTA12-600- BTA12-600- BTA12-600- BTA12-600- BTA12-600- BTA12-600- BTA12-600- BTA12-600- BTA12-600- BTA12-600- BTA12-600. 220 — 2 шт.

Подробнее

Этого товара нет в наличии

Сообщите мне, когда он станет доступен

12 других товаров из этой категории:

  • Симистор BTA16-600BRG — BTA16-600B — ST — 600- 20A — 129tri001

    Симистор BTA16-600BRG — BTA16-600B — BTA16-600 — 600V — 16A — TO-220 -…


    Примечание : Undefined index: display_price in /home/smarty/www/cache скомпилировать/cf/7c/b3/cf7cb3c5f6b81cfafbd01f11d8e9280596ea6e1d.file.productscategory.tpl.cache.php на линии 140

    Добавить в корзину. 129tri003

    Triac BT136 BT136-600 BT136-600E — 600V — 4A — To-220 — Philips — 2 шт. 7c/b3/cf7cb3c5f6b81cfafbd01f11d8e9280596ea6e1d.file.productscategory.tpl.cache.php ON Line 140

    Добавить в корзину больше

  • Triac BTA41-600BRG BTA41-600 — 600V — 40A — STMICROELECTRONICS — 129TRI004

    777.


    Notice : Undefined index: displayed_price in /home/www/cache/smarty/compile/cf/7c/b3/cf7cb3c5f6b81cfafbd01f11d8e9280596ea6e1d.file.productscategory.tpl.cache.php on line 140

    Add to cart More

  • Triac BTA40-600B BTA40-600 — 600V 40A — STMicroelectronics — 129tri007

    Triac BTA40-600B BTA40-600 — 600V 40A — STMicroelectronics  — 1 pièces


    Notice : Неопределенный индекс: отображаемая_цена в /home/www/cache/smarty/compile/cf/7c/b3/cf7cb3c5f6b81cfafbd01f11d8e9280596ea6e1d.file.productscategory.tpl.cache.php в строке 140

    9

    Еще в корзину0109
  • Triac BTA24-600CWRG BTA24-600 — 600V 25A — STMicroelectronics — 129tri010

    Triac BTA24-600CWRG BTA24-600 — 600V 25A — STMicroelectronics- 1 pièces


    Notice : Undefined index: displayed_price в /home/www/cache/smarty/compile/cf/7c/b3/cf7cb3c5f6b81cfafbd01f11d8e9280596ea6e1d. file.productscategory.tpl.cache.php онлайн 140

    9

    Добавить в корзину Еще0517

  • . T3.15A -…


    Уведомление : Неопределенный индекс: отображаемая_цена в /home/www/cache/smarty/compile/05/cb/b1/05cbb19e58341f79808dd98575926c332710960c.file.crossselling.phpl.tpl0542 ON Line 142

    Добавить в CART больше

  • Конденсатеры MPX -X2 680NF P: 22,5 мм 275V — DAIN — 226CON491

    CONDEDENSATERURS MPX -x2 680NFI -220NFI — 226CN491

    . ..


    Уведомление : Неопределенный индекс: отображается_Прис в /HOME/WWW/CACHE/SMARTY/COMPILE/05/CB/B1/05CB19E58341F79808DD98575926C3271096.CLILLPPLPLPLPLPLPLPLPLPLPLPLPLPLPLPLPLPLPLPLPLPLSPL.C.

    Добавить в корзину Подробнее

  • 10x Zener Deode 1N4735A — 1W — 6,2 В — DO -41 — 127DIOD045

    Zener Diode 1N4735A — 1W — 6. 2V — DO -41 — 10 PIECES 9010

    A — 1W — 6,2 В — DO -41 — 10 PIHERES1117A101111111111111111. 44444444444444444444444444444 гг. : displayed_price in /home/www/cache/smarty/compile/05/cb/b1/05cbb19e58341f79808dd98575926c332710960c.file.crossselling.tpl.cache.php on line 142

    Add to cart More

  • Triac BTA41-600BRG BTA41-600 — 600В — 40А — STMicroelectronics — 129tri004

    Triac BTA41-600BRG BTA41-600 — 600V — 40A — STMicroelectronics  — 1 pièce


    Notice : Undefined index: displayed_price in /home/www/cache/smarty/compile/05/cb/b1/05cbb19e58341f79808dd98575926c332710960c .file.crossselling.tpl.cache.php on line 142

    Add to cart More

  • 2x Condensateurs MKP MEX-X2 100nf 0.1uF P:10mm 275V — Tenta — 226con492

     Конденсаторы MKP MEX-X2 100nf 0,1 мкФ P:10 мм 275 В TENTA — MEX104K275A41- 2. ..


    Уведомление : Неопределенный индекс: display_price в /0541/home/www/www/ /b1/05cbb19e58341f79808dd98575926c332710960c.file.crossselling.tpl.cache.php on line 142

    Add to cart More

  • 5x lot Fusibles verre 5x20mm lente 6A — T6A — 250v — 20fus014

    Fusibles verre 5 x 20 мм fusion lente — retardé — 6A — T6A — 250v — 5 штук


    Notice : Undefined index: displayed_price in /home/www/cache/smarty/compile/05/cb/b1/05cbb19e58341f79808dd98575926c332710960c.file.crossselling.tpl.cache.php on line 142

    Добавить в корзину Подробнее

BTA12-600C_5889092.PDF Загрузить техническое описание — IC-ON-LINE



BTA12-600C_5889092.PDF Загрузить техническое описание — IC-ON-LINE
Номер детали Горячий поиск:
МАКС902 1Д1000 ХКФ40 НР121Э 12Ф40 1210Ф СЛ8940 У2500
Описание продукта
Полнотекстовый поиск
org/Product»>


Деталь № БТА12-600К БТБ12-600К
Описание 12А ТРИАК
Размер файла 64,01 К / 1 страница

Производитель
Tiger Electronic Co., Ltd

ДЖИТОНГ TECHNOLOGY
(CHINA HK & SZ)
Спонсор Datasheet. hk

Деталь: BTA12-600C
Изготовитель: ST
Упаковка: TO-220
На складе: зарезервировано
Цена за единицу для :
50: 0,31 доллара
100: 0,30 доллара США
1000: 0,28 $

Электронная почта: [email protected]

Свяжитесь с нами

Домашняя страница
Скачать [ BTA12-600C Спецификация BTB12-600C PDF Скачать с IC-ON-LINE.CN ]
[ BTA12-600C Спецификация BTB12-600C PDF Скачать с Datasheet.HK ]
[BTA12-600C Спецификация BTB12-600C PDF Скачать с Maxim4U. com ] 🙂
[Просмотреть в Интернете] [ Искать больше для BTA12-600C ]

[ Цена и наличие BTA12-600C от FindChips.com ]

 Полнотекстовый поиск: 12A TRIAC
Номер связанной детали
ЧАСТЬ Описание Производитель
БТА12-600Б 12А ТРИАКИ
Tiger Electronic Co., Ltd
BTA12-600BRG BTA12-600BWRG BTA12-600CRG BTA12-600C 12А ТРИАКС
STMicroelectronics
БТА12-8 БТА12-600CW 12А ТРИАКИ
СГС Томсон Микроэлектроника
БТА12 12A Симисторный логический уровень
Suntac Electronic Corp.
Т1235Х-6Г Высокотемпературные симисторы 12 А
СТ Микроэлектроника
Т1235Х-600Т-ТР Т1235Х-600ГРГ Т1235Х06 Т1235Х600Т Т 600 В, 12 А, СИМИСТОР БЕЗ СНАББЕРА
СИМИСТОР 12 А
STMICROELECTRONICS[STMicroelectronics]
BTA212-800F BTA212SERIESD.ANDF BTA212SERIESDEANDF Трехквадрантный симистор с гарантированной коммутацией(涓?薄?????’淇??????х?)
Трехквадрантный симистор с гарантированной коммутацией(三象限双向确保换向可控硅) 800 В, 12 А, TRIAC , TO-220AB
TRIAC|600В В(DRM)|12A I(T)RMS|TO-220AB
Диоды для подавления переходных напряжений
NXP Semiconductors N.V.
PHILIPS[Philips Semiconductors]
BT139F BT139F-500 BT139F-500F BT139F-500G BT139F-6 Симисторы(??????纭?
Симисторы(双向可控 500 В, 16 А, Симисторы)
Симисторы 600 В, 16 А, Симисторы
Симисторы 800 В, 16 А, Симисторы
Подавители переходных напряжений
NXP Semiconductors N. V.
PHILIPS[Philips Semiconductors]
S7DB-12C180 НЕИЗОЛИРОВАННЫЕ ПРЕОБРАЗОВАТЕЛИ ПОСТОЯННОГО ТОКА/ПОСТОЯННОГО ТОКА 3,3 В на входе / 1,2 В — 2,5 В на выходе / 12 A 非隔离式DC / DC 转换.3V 入/.2V — 2.5V 输出/ 12A
Bel Fuse Inc.
Bel Fuse, Inc.
ХГТ1С2Н120БНС9А ХГТД2Н120БНС ХГТ1С2Н120БНС ХГТП2Н1 12А, 1200В, NPT Серия N-Channel IGBT
ТРАНЗИСТОР | БТИЗ | Н-ЧАН | 1,2 кВ В(BR)CES | 12А I(С) | ТО-263АБ
Фэирчайлд Полупроводник
БТА312С-800Б 12 A Трехквадрантные симисторы с высокой коммутацией
Полупроводники NXP

 Связанное ключевое слово из системы полнотекстового поиска
Фильтр для пилы BTA12-600C Блок питания BTA12-600C BTA12-600C Таймер BTA12-600C Мегабит BTA12-600C речевой голосовой
BTA12-600C Дропаут Драйвер BTA12-600C BTA12-600C шум Шина BTA12-600C isa BTA12-600C подача напряжения IC




Цена и наличие BTA12-600C от

Все права защищены © IC-ON-LINE 2003 — 2021

[Добавить закладку] [Контакты Нас] [Обмен ссылками] [Политика конфиденциальности]
Сайты-зеркала:  [www. datasheet.hk] [www.maxim4u.com]  [www.ic-on-line.cn] [www.ic-on-line.com] [www.ic-on-line.net] [www.alldatasheet.com.cn] [www.gdcy.com] [www.gdcy.net]


  Мы используем файлы cookie, чтобы предоставлять наилучшие возможности веб-опыт и помощь в наших рекламных усилиях. Продолжая использовать этот сайт, вы даете согласие на использование файлов cookie. Для получения дополнительной информации о куки, пожалуйста, взгляните на наш Политика конфиденциальности. Х

0,2454469203949 Распиновка симистора

BT136-600E, аналог, технические характеристики и спецификация

19 октября 2018 — 0 комментариев

          BT136-600E TRIAC
          Распиновка симистора BT136-600E

      Конфигурация контактов

      Номер контакта

      Название контакта

      Описание

      1

      Главный терминал 1

      Подключен к фазе или нейтрали сети переменного тока

      2

      Главный терминал 2

      Подключен к фазе или нейтрали сети переменного тока

      3

      Ворота

      Используется для срабатывания SCR.



      Характеристики
      • Максимальный ток клеммы: 4 А
      • Напряжение затвора в открытом состоянии: 1,4 В
      • Ток запуска затвора: 10 мА
      • Максимальное напряжение на клеммах 600 В
      • Ток удержания: 2,2 мА
      • Ток фиксации: 4 мА
      • Доступен в пакете To-220

      Примечание: Полные технические данные можно найти в таблице данных в конце этой страницы.



      BT136 Equivalent TRIAC

      BTA08-600B



      Other TIRACs

      BT139, BTA16, BT169, Q4008



      BT136 TRIAC Overview

      The BT136 is TRIAC with 4A maximum terminal Текущий. Пороговое напряжение затвора BT136 также очень мало, поэтому им можно управлять с помощью цифровых схем.

      Поскольку симисторы являются двунаправленными коммутационными устройствами, они обычно используются для коммутации приложений переменного тока. Поэтому, если вы хотите переключить управление (регулировку яркости, скорости) на нагрузку переменного тока, потребляющую менее 6 А, с цифровым устройством, таким как микроконтроллер или микропроцессор, то BT136 может подойти вам.



      Как использовать BT136

      Существует множество различных способов использования TRIAC, так как устройство является двунаправленным, затвор TRIAC может запускаться либо положительным, либо отрицательным напряжением. Таким образом, это позволяет TIRAC работать в четырех различных режимах. Вы можете прочитать эту статью, если хотите узнать больше о режимах переключения. Простая схема включения TRIAC показана ниже.

      В этой схеме симистор можно включить с помощью переключателя, когда переключатель нажат, симистор замыкает соединение для лампы переменного тока через сеть переменного тока. Для этого на вывод затвора симистора должно поступать напряжение, превышающее пороговое напряжение затвора, а также ток, превышающий ток запуска затвора. Это заставит TRIAC включиться.

      Поскольку TRIAC и SCR имеют почти одинаковые характеристики, как и SCR, TRIAC также не выключается при снятии напряжения на затворе. Нам нужна схема особого типа, называемая коммутационной схемой, чтобы снова включить SCR. Эта коммутация обычно выполняется путем уменьшения тока нагрузки (принудительная коммутация) меньше, чем ток удержания. Проще говоря, симистор будет оставаться включенным только до тех пор, пока ток нагрузки не превысит ток удержания симистора.

      Примечание: Коммутация не требуется в коммутационных цепях переменного тока, потому что TRIAC не будет фиксироваться во включенном состоянии, поскольку напряжение переменного тока достигает нуля в течение каждого полупериода.

      Помимо управления с помощью переключателя, BT136 также может управляться с помощью микроконтроллера или микропроцессора. Для этого нам нужен оптоизолятор, такой как MOC3021, чтобы изолировать цепь переменного тока от цифровой электроники. Таким образом, можно не только переключать нагрузку, но и управлять выходным напряжением с помощью сигналов ШИМ для быстрого переключения.



      Советы по применению симистора

      Поскольку симистор работает с переменным напряжением, схема, включающая его, должна быть правильно спроектирована, чтобы избежать проблем. Это происходит, когда симистор часто переключается, и внезапное высокое напряжение возникает на любом из основных выводов симистора и повреждает сам симистор. Этого можно избежать, используя демпферную схему.

    • Подобным образом существует еще один эффект, называемый эффектом обратной реакции. Это происходит из-за емкости, которая накапливается между двумя клеммами MT1 и MT2 симистора. Из-за этого симистор не включится, даже если на затвор будет подано напряжение. Эта проблема может быть решена путем последовательного включения сопротивления для разрядки емкости.
    • При управлении выходным переменным напряжением для диммера или управления скоростью всегда рекомендуется использовать метод пересечения нуля.
    • В коммутационных цепях симистор легко подвергается воздействию гармоник и электромагнитных помех, поэтому его следует изолировать от другой цифровой электроники.
    • Существует вероятность обратного тока, когда симистор переключает индуктивные нагрузки, поэтому для нагрузки необходимо обеспечить альтернативный путь разряда для отвода пускового тока.

      •

      Применение

      • Диммеры переменного тока
      • Фонари Строде
      • Регулятор скорости двигателя переменного тока
      • Цепи шумовой связи
      • Управление нагрузками переменного тока с помощью MCU/MPU
      • Регулятор мощности переменного/постоянного тока



      2D-модель (TO-220)


      Как измерить симистор мультиметром?

      Чарльз Хансен
      R.I.P.

      #1
