Зарядное из компьютерного блока питания
Здравствуйте. Завалялась у меня плата от АТ блока питания компьютера, а почему бы не переделать компьютерный блок питания в зарядное устройство.
Этот блок питания на 200Вт и особо нагружать его не хочется, поэтому буду его настраивать на 100Вт потребления на ток до 6А. Такого тока хватает для зарядки автомобильных аккумуляторов емкостью до 80А.ч. и при таком токе почти не греются радиаторы, трансформатор и дроссель.
Плата долго ждала своего часа и изрядно подносилась. Части деталей нет, трещина на плате и естественно вековой слой пыли.
Плата блока питания собрана без лишних деталей, Шим стоит аналог TL494, так что все как по накатанной. Нахожу схему подходящего блока питания, среди моего архива схем блок питания ПК.
После переделки схема зарядного устройства выглядит так. Изменил обвязку компараторов TL494. Убрал шины 5В,3В,-5-12В, оставил 12В, PG убрал.
На схемах особо нечего объяснять. Для регулировки тока добавился шунт 25Вт 0,05 Ом напряжение с него приходит на 16 ногу. Регулируемый делитель на резисторах питает еще один делитель обозначенный звездочками, который идет на 15 ногу. Второй делитель настраивается на напряжение равное падению напряжения на шунте. У меня шунт 0,05Ом и при 6А это напряжение 0,3В.
Для настойки напряжения окончания заряда установил по схеме R30 подстроечный многооборотный резистор на 22к
На схемах все понятно, значит за дело. Сначала все очистил от пыли, отмыл и восстановил разорванные дорожки на трещине.
Следом подал 15В от лабораторного блока питания на ШИМ TL494 и начал делать замеры. Снял осциллограммы с управляющих ключей до развязывающего трансформатора и после на силовых ключах. Так же проверил мультиметром сами транзисторы. Тут вроде все в порядке, генератор исправно работает, да и развязывающий трансформатор тоже исправен.
Далее принялся за переделку обвязки ШИМ по схеме, регулировку тока пока не подключаю. Смотал старый дросель и намотал новый на 5 витков больше, чем было на 12В обмотке.
Проверил на КЗ первичные и вторичные цепи и готов к безопасному пуску через лампу
После включения лампа мелькнула и блок запустился, спираль почти не подсвечивает. На выходе блока питания настроил 14,4В подстроечным резистором Напряжение питания ШИМ почти в два раза больше
Раз блок запускается, нагружу на нихром без лампы. Сопротивление 1,5Ом и ток 9,4А, на выходных клемах 14,4В

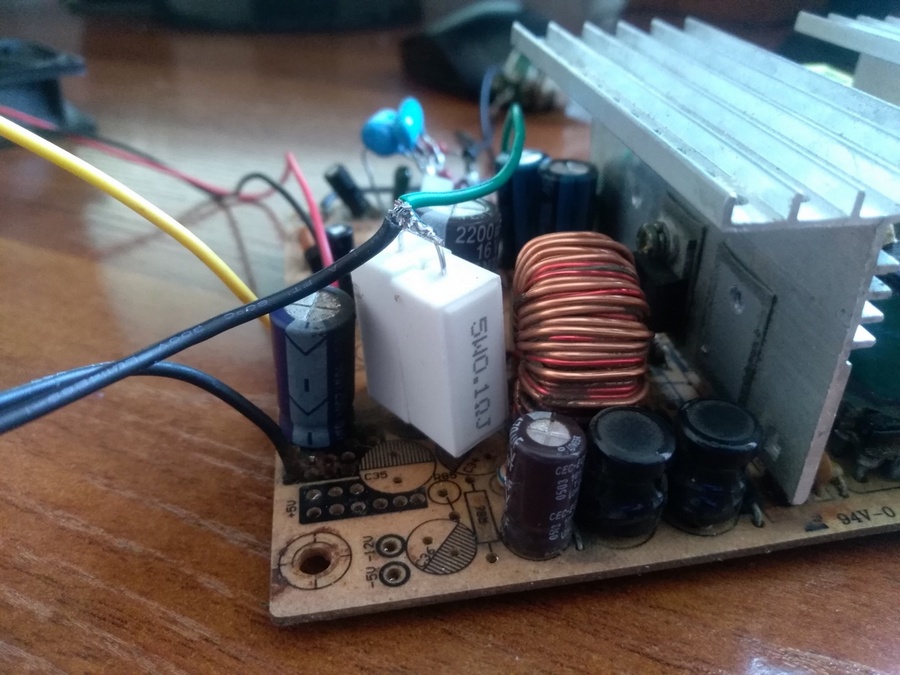

Не буду гнаться за током остановлюсь на 6А, добавлю детали для регулировки тока.
По моему все что ожидал и хотел, кстати не боится КЗ. Зарядка почти готова
Осталось добавить защиту от переполюсовки, но об этом в другой раз.
Все применяемые приборы можно найти на распродаже Инструментов электронщика.
На этом все. Подписывайтесь на обновления в группах в социальных сетях вверху страницы и будете в курсе всех обновлений первыми.
С ув. Эдуард
Эта статья восстановлена из архива, надеюсь оказалась полезной.
Поддержать мои проекты вы можете через форму ниже. Каждая копеечка пойдет на все новые и увлекательные проекты
Как переделать компьютерный блок питания в зарядное устройство для авто
666 просмотров
Ненужный, компьютерный блок питания (КБП) можно легко переделать в зарядное устройство (ЗУ) для аккумуляторов стартерных автомобилей с емкостью до 120А/час.
Для переделки подойдут КБП в которых стоит микросхема ШИМ контроллера TL494 или его аналог К7500 (кстати, буквы зависят от фирмы-производителя, так что достаточно ориентироваться на цифры).
Переделка состоит из 2-х основных шагов. Это получение на выходе напряжения около 15В и добавление регулируемого стабилизатора тока для установки нужного тока зарядки. Т.е. мы получим автоматическое ЗУ, заряжающее стабильным током. По мере зарядки ток будет уменьшаться и в конце будет равен нулю.
КБП имеет несколько выходных напряжений: 3.3В, 5В, 12В. Нам понадобится только шина 12В (желтые провода). Для зарядки авто аккумуляторов требуется напряжение 14.5 -15В, следовательно, нам нужно повысить 12В до этого уровня.
Проверяем выбранный КБП на работоспособность. Для его запуска без компьютера надо соединить зеленый провод с черным (земля). Мультиметром проверяем все выходные напряжения, если все в порядке снимаем плату из корпуса и отпаиваем ненужные выходные провода. Оставляем только пару желтых, пару черных и зеленый. Рекомендую использовать достаточно мощный паяльник.
Далее с помощью мультиметра находим резистор, идущий от первого вывода контроллера 7500 к 12В-ой шине. В моем БП это 27кОм. Затем отпаиваем один конец этого резистора (назовем его Rx) от платы. Берем переменный резистор около 10кОм (мощность неважна), соединяем проводом средний и один из крайних выводов друг с другом и с точкой на плате откуда выпаяли вывод Rx.
Другой крайний вывод переменного резистора соединяем с оставшимся в воздухе выводом Rx. Т.о. мы получили последовательное соединение Rx и переменного резистора. Этим переменным резистором мы должны выставить выходное напряжение около 15 В.
Стабилизатор или ограничитель тока построен на базе операционного усилителя (ОУ) LM358, впрочем, подойдут любые другие.
В корпусе этого ОУ 2 элемента, но нам достаточно одного. ОУ подключен по схеме компаратора, сравнивающего напряжение на низкоомном резисторе R3 с опорным, который задается стабилитроном.
Если регулятором R1 мы меняем это напряжение, то компаратор стремится сбалансировать напряжение на входах 2 и 3 изменением выходного напряжения (вывод1), тем самым управляя полевым транзистором. А он управляет током через нагрузку.
Полевик должен быть достаточно мощным, т.к. через него проходит весь зарядный ток. Я применил IRFZ44 (можно ставить любой с аналогичными параметрами). Его надо обязательно поставить на
теплоотвод, я просто прикрутил к корпусу.
Нарисовал печатную плату для стабилизатора тока и спаял детали.
Теперь соединяем все узлы в соответствии с рисунком и монтируем в корпус.
На переднюю панель выведены регулятор ограничивающий ток заряда, стрелочный амперметр постоянного тока со шкалой до 10А (можно и цифровой), тумблер замыкающий зеленый провод с землей и выходные клеммы.
Получилось отличное зарядное устройство, получше покупных. Советую спаять и пользоваться на здоровье).
Вот видео с процессом сборки, а в конце статьи можно скачать плату (печатку в формате .lay)
youtube.com/embed/gQmKTVpN8cU?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>Скачать плату.
Автор; АКА Касьян.
