Блок управления вентиляторами, 1U

• Описание

Блок управления предназначен для поддержания внутри телекоммуникационного шкафа температуры, задаваемой пользователем. В функции блока входят: включение и выключение вентиляторов (до 2х вентиляторных панелей или вентиляторных полок) при температуре задаваемой пользователем; индикация текущей температуры на жидкокристаллическом дисплее. Комплект поставки: контроллер, датчик температуры, 2 шнура питания, комплект крепежа в шкаф, описание. Температура измеряется внешним датчиком. Значение температуры (включение/выключение вентиляторов) задается пользователем. Наличие электронного управления позволяет системе включать вентиляторы только когда температура выходит за допустимые значения. Тем самым снижается запыление аппаратуры и энергопотребление. Кнопки управления находятся на лицевой панели. Блок управления вентиляторами может быть подключена как к потолочным, так и к вентиляторным полкам. Ключевые особенности: безопасность — непрерывное отслеживание температурных параметров внутри шкафа; полная укомплектованность — в комплектацию системы управления вентиляторами входят датчик температуры, кабель для подключения питания, комплект крепежа; удобство — блок управления находится на лицевой панели; универсальность — блок управления вентиляторами может быть подключен к большинству вентиляторных блоков, панелей и полок вне зависимости от производителя; широкий диапазон и точность измерений — блок управления способен измерять температуру в пределах от 0 до + 50°С при точности измерений в 1°С; Технические характеристики Параметр Значение Напряжение питания, вольт 220±10% Частота переменного тока 50 Гц Относительная влажность 20%-85% Пределы измерений от 0 до +50°С Точность измерений ±1°С Рабочая температура окружающей среды от -5 до +50°С Мощность подключаемой нагрузки 7А/250В Габаритные размеры Высота (U) Ширина (мм) Глубина (мм) 1U(44мм) 482,6 116,2

Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.

Информация для заказа (1)

Код товара	Наименование
TWT-CB-FAN-CTRL	Блок управления вентиляторами, 1U		Добавить в список

Микроконтроллеры и Технологии — Блок управления вентиляторами компьютера на PIC16F876

Устройство предназначено для автоматического плавного регулирования частоты вращения вентиляторов в персональном компьютере.

Оно контролирует температуру в нескольких (до пяти) точках системного блока (процессор, блок питания, видеокарта и т. п.) и выводит полученные значения температуры на двухстрочный ЖКИ.

Пользователь может задать для каждой контролируемой точки температуру, ниже которой соответствующий вентилятор будет выключен, а также температуру, выше которой обороты вентилятора должны быть максимальными, и температуру, при превышении которой будет подан звуковой сигнал.

Прибор собран на микроконтроллере (МК) PIC16F876. Датчики температуры — цифровые DS18B20, измеряющие температуру с погрешностью 0,1 °С. МК формирует сигналы управления вентиляторами, используя широтную модуляцию импульсов. В узлах управления вентиляторами использованы мощные р-канальные полевые транзисторы

IRF9Z34N. Для надежного открывания этих транзисторов и исключения повреждения выходных цепей МК предусмотрены промежуточные усилители на n-канальных полевых транзисторах 2N7000.

На рисунке изображена схема контроллера. Датчики температуры подключают к разъемам Х1—Х5, причем нумерация контактов этих разъемов соответствует номерам выводов датчиков DS18B20. К разъему Х6 подключают одну из имеющихся в компьютере кабельных розеток для питания дисководов, а к разъемам Х7—Х11 — вентиляторы.

Узел на микросхеме DD1 и разъем Х12 необходимы лишь для внутрисхемного программирования МК с помощью программатора PIC BASIC PRO. Если такой необходимости нет, эту микросхему, разъем и относящиеся к ним элементы можно не устанавливать. В этом случае для МК DD2 должна быть предусмотрена панель, микросхему в которую устанавливают уже запрограммированной.

Все устройство собрано на односторонней печатной плате. Размеры платы можно подогнать для установки блока в свободный отсек корпуса компьютера, предназначенный для привода CD. Чтобы предотвратить замыкания, места соприкосновения платы (со стороны печатных проводников) с направляющими отсека необходимо защитить изоляционными прокладками.

Отсек закрывают передней панелью, на которой установлены индикатор HG1 и три кнопки, дублирующие кнопки SB1—SB3 на плате и подключенные параллельно им.

ЖКИ с подсветкой DV-16230S1FBLY/R можно заменить таким же без подсветки (DV-16230NRB/R) или любым другим, имеющим две строки по 16 знакомест и встроенный контроллер, совместимый с HD44780. Обратите внимание, у многих подобных ЖКИ номера выводов общего провода (Vss) и питания (Vdd) не соответствуют указанным на схеме.

Смонтированную плату необходимо проверить на правильность установки деталей, отсутствие обрывов печатных проводников и замыканий между ними. Исправность подключенного ЖКИ проверяют, подав питание на блок управления при отсутствующем МК DD2. После установки подстроенным резистором R11 оптимальной контрастности должны быть видны все элементы верхней строки знакомест.

Работу узлов управления вентиляторами также проверяют при отсутствующем МК. Подав на затвор транзистора VT2 напряжение +5 В, нужно убедиться, что вентилятор, подключенный к разъему Х7, вращается с максимальной частотой, а напряжение на нем — 12 В.

При соединении этого затвора с общим проводом вентилятор должен остановиться, а напряжение на нем упасть до нуля. Подобным образом проверяют все узлы управления. Закончив проверку, выключают питание и вставляют запрограммированный МК в панель. После подачи питания запускается тактовый генератор МК. В этом можно убедиться, проверив осциллографом наличие синусоидального сигнала частотой 20 МГц на его выводе 10.

Начинает исполняться управляющая программа. Через секунду после включения происходит инициализация ЖКИ HG1, на выходах RBO—RB4 МК устанавливается высокий уровень, в результате чего на подключенные к разъемам Х7—Х11 вентиляторы подается полное напряжение питания (12 В), обеспечивающее их надежный запуск. Затем на индикатор выводится название устройства, одновременно МК подает датчикам команду начать измерение температуры. Через некоторое время, когда от всех датчиков будут получены измеренные значения температуры, программа вычислит параметры импульсных последовательностей, необходимых для работы каждого вентилятора в нужном режиме, и сформирует эти последовательности на соответствующих выходах МК.

Далее циклы измерения и вычисления повторяются периодически.

Убедившись в работоспособности блока, подстроечным резистором R11 окончательно регулируют контрастность индикатора.  В первой строке постоянно отображается температура, измеренная датчиком, подключенным к разъему Х1 (как правило, он измеряет температуру процессора). Если этот датчик не подключен или неисправен, значение температуры будет заменено словом Failure (отказ).

Во второй строке поочередно выводятся значения температуры, измеренные остальными датчиками, причем отсутствующие или неисправные пропускаются. Напряжение на выходных разъемах каналов регулирования с отсутствующими датчиками поддерживается максимальным (12 В), что позволяет подключать к ним вентиляторы, не требующие управления.

По умолчанию для каждого из каналов регулирования заданы следующие параметры: max temp (температура, при которой обороты вентилятора достигают максимума) — 80 °С; min temp (температура, ниже которой вентилятор выключен) — 20 °С; alarm temp (температура, при достижении которой подается сигнал тревоги) — 100 °С.

Значения параметров можно изменить, войдя в меню настройки. Для этого необходимо нажать и удерживать кнопку SB1. На индикатор будет выведено изображение, подобное показанному на рис. 5. Кнопками SB2 и SB3 увеличивают или уменьшают отображаемое значение. Переход к следующему параметру происходит при еще одном нажатии на кнопку SB1. После просмотра и корректировки всех параметров введенные значения сохраняются в энергонезависимой памяти МК. До выхода из режима корректировки считывание показаний датчиков не производится, а управляющие импульсы формируются согласно значениям температуры, полученным до входа в меню.

Допускаются только положительные значения параметров, причем max temp может достигать 255 °С, что обеспечивает наиболее плавную регулировку частоты вращения вентиляторов. Од нако при слишком большом значении этого параметра вентилятор может, остановившись, не запуститься вновь. Оптимальный режим работы должен быть подобран экспериментально.

Автор: Яковлев А.

В архиве находятся макет печатной платы в формате .lay, и прошивка для микроконтроллера.

---

Архив для статьи «Блок управления вентиляторами компьютера»
Описание:
Размер файла: 48.43 KB Количество загрузок: 1 479	Скачать

---

Понравилась статья? Поделиться с друзьями:

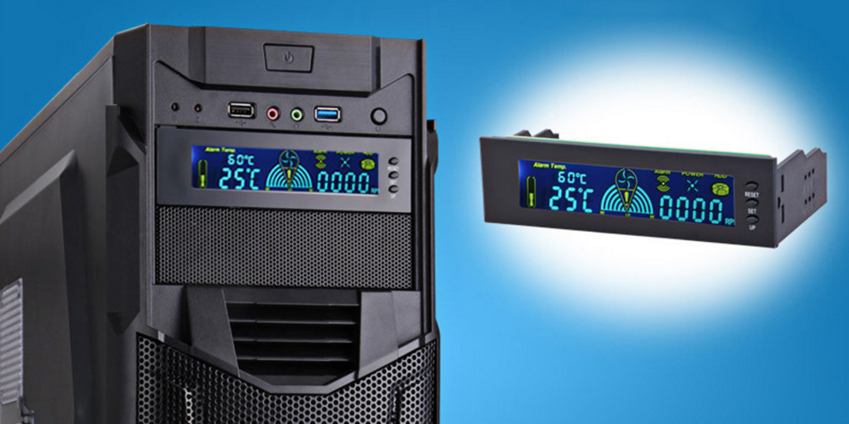

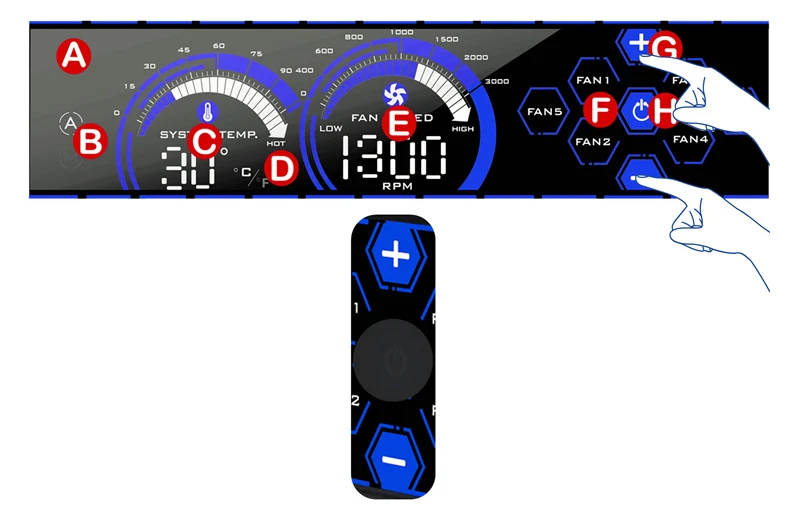

Панель контроллера вентилятора для ПК — NeweggBusiness — NeweggBusiness

>Компьютерное оборудование

>Компьютерные корпуса

> Панели контроллера

Поиск внутри

Перейти

Вид: 244896

Продавец:

NeweggБизнес

Все продавцы

Наличие:

В наличии

Фильтр (0)

Сортировать: Лучший матчЛучший рейтингСамая низкая ценаСамая высокая ценаБольшинство отзывовОт новых к старым

$ 20 ^{. 99}

Продавец: Корн Интернэшнл

Добавить в корзину

Сравнить

$ 899 ^.00

Продавец: БЗБ Экспресс

Добавить в корзину

Сравнить

от $ 14 ^.99

Продавец: Технология WPIT

Добавить в корзину

Сравнить

от $ 13 ^.57

Продается: EN Labs Marketplace

В корзину

Сравнить

от $ 35 ^{. 78}

Продается: EN Labs Marketplace

Добавить в корзину

Сравнить

Phanteks PH-CTHUB_DRGB_01 Концентратор цифрового контроллера

от $ 23 ^.40

Бесплатная доставка

• Бренд: Фантекс
• Совместимость: Phanteks 3-контактный разъем / M/B 3-контактный разъем DRGB (+5V,DATA,N/A,GND)
• Типы: Концентратор цифрового контроллера
• Размеры: 1,63 x 0,79 x 0,32 дюйма
• Комплектация: 1 цифровой блок управления RGB 1 х цифровой RGB 3-кнопочный пульт дистанционного управления 1 кабель контроллера (1000 мм) 1 кабель питания SATA (200 мм) 3 цифровых выходных кабеля RGB (70 мм) 1 x цифровой адаптер RGB M/B (600 мм) 1 x наклейка на липучке 3M (для пульта дистанционного управления)
• Модель #: PH-CTHUB_DRGB_01
• Артикул №: 9SIVBUNHYW0438
• Политика возврата: YYJ Политика возврата

от $ 23 ^{. 40}

Выберите из 5 продавцов

Посмотреть подробности

Сравнить

$ 15 ^.99

В корзину

Сравнить

Адресный RGB-контроллер Fractal Design Adjust R1

$ 14 ^.99

Бесплатная доставка

• Бренд: Фрактальный дизайн
• Совместимость: Адресные RGB-устройства 5 В
• Типы: Контроллер RGB Цветовые режимы: -Предустановленный цвет — выберите один из восьми предустановленных цветов. -Цветовой цикл — светодиоды меняют цвет в унисон, циклически перебирая весь спектр RGB. -Пользовательский цвет — заморозить режим цветового цикла на выбранном вами цвете -Длинная радуга — цвета анимируются в длинной последовательности, подходящей для полос RGB. -Короткая радуга. Цвета меняются быстро, что идеально подходит для вентиляторов и устройств с меньшим количеством светодиодов. Предустановленные цвета: красный, зеленый, синий, оранжевый, голубой, желтый, фиолетовый, белый Настройки яркости: 5 уровней Эффекты импульса и движения: -Постоянный свет -эффект медленного дыхания -Эффект быстрого дыхания — Медленная последовательность одиночных импульсов -Быстрая последовательность одиночных импульсов — Медленный эффект бегущей строки -Быстрый эффект бегущей строки -Off (светодиоды отключены) Максимальная нагрузка: 2,6 А
• Размеры: 1,77″ …
• Модель #: FD-ACC-ADJ-R1-BK
• Артикул №: 9B-11-991-013
• Политика возврата: Политика возврата только при замене

$ 14 ^{. 99}

В корзину

Сравнить

от $ 64 ^.99

Выберите из 2 продавцов

Посмотреть подробности

Сравнить

$ 16 ^.99

Добавить в корзину

Сравнить

от $ 64 ^.99

Выберите из 2 продавцов

Посмотреть подробности

Сравнить

$ 20 ^.99

Добавить в корзину

Сравнить

Устройство залива

$ 63 ^{. 99}

Бесплатная доставка

• Марка: SILVERSTONE
• Совместимость: Внешний отсек для оптических дисков 12,7 мм с загрузкой в ​​лоток
• Материал: Пластик
• Размеры: 0,51″ x 5,04″ x 5,08″
• Модель #: SST-FPS01-C
• Артикул №: 9B-11-999-368
• Политика возврата: Стандартная политика возврата

$ 63 ^.99

Добавить в корзину

Сравнить

$ 39 ^.99

Продавец: Камелот2022

Добавить в корзину

Сравнить

$ 33 ^{. 93}

Продавец: Америка-Опт

В корзину

Сравнить

$ 29 ^.46

Продавец: CT Tech

Добавить в корзину

Сравнить

$ 949 ^.00

Продавец: БЗБ Экспресс

Добавить в корзину

Сравнить

$ 14 ^.48

Продавец: Восточная звезда

Добавить в корзину

Сравнить

$ 87 ^{. 89}

Продавец: CT Tech

Добавить в корзину

Сравнить

$ 799 ^.00

Продавец: ТехСаверс

Добавить в корзину

Сравнить

$ 29 ^.96

Продавец: Технология частиц

Добавить в корзину

Сравнить

Лучшее программное обеспечение для управления вентиляторами для Windows

от Брента Хейла 11 февраля 2022 г. 0427

Нужна программа, которая поможет вам лучше контролировать вентиляторы вашего компьютера? В этом посте мы выделили четыре программы управления вентиляторами, чтобы помочь вам найти правильный вариант для ваших нужд.

Когда поклонники вашего компьютера выходят из строя каждый раз, когда вы запускаете Chrome или когда вы играете в свою любимую игру, это признак того, что ваших поклонников нужно обуздать. К счастью, существуют программы, которые помогут вам заставить ваших поклонников вести себя так, как вы хотите, чтобы они. Программное обеспечение для управления вентиляторами даст вам возможность управлять вентиляторами вашего ПК в зависимости от температуры вашей системы.

В этой статье мы рассмотрим четыре программных средства Windows, которые помогут вам управлять скоростью вращения вентилятора. Некоторые из программ имеют и другие функции, включая мониторинг системы, предупреждения о неисправных дисках и даже инструменты для разгона, и это лишь некоторые из них.

Итак, если вы ищете программу, которая может помочь вам настроить параметры вентилятора (или даже больше), ознакомьтесь с нашими рекомендациями ниже.

Программное обеспечение для управления вентилятором

1. SpeedFan

2. EasyTune 5

3. Argus Monitor

4. HWMonitor

5. Zotac FIRESTORM

1. SpeedFan

SpeedFan — один из старейших инструментов. Его история почти так же стара, как и сама Windows. Первая версия была выпущена примерно в то время, когда Windows 9x считалась самой передовой операционной системой. Это так старо.

Обычно хорошо иметь длинную историю. Специально для настраиваемой программы с чистым пользовательским интерфейсом и совместимой со всеми версиями Windows от 9x в Windows 10. Он также имеет системный трей для отображения статистики по вашему выбору. И если вы ожидаете множество функций от этой относительно небольшой программы, вы не будете разочарованы.

С помощью SpeedFan вы сможете контролировать не только скорость вентиляторов, но и их напряжение и температуру. Но это не все. Благодаря возможности доступа как к цифровым датчикам температуры, так и к S.M.A.R.T. info, вы можете посмотреть температуру жесткого диска, а также изменить скорость вращения вентилятора по желанию.

Настройка этого программного обеспечения проста. Чтобы заставить его работать правильно, вам нужно установить ограничения скорости вращения вентилятора вручную. Просто следите за тем, чтобы ваше ухо настраивалось на конкретный вентилятор, на который вы ориентируетесь с помощью программного обеспечения, и когда вы его едва слышите, это должна быть минимальная скорость. Вы также можете использовать SpeedFan для установки пределов максимальной температуры. Это заставит ваши вентиляторы работать на более высоких скоростях, чтобы компенсировать более высокие температуры.

Вы можете получить SpeedFan здесь.

2. EasyTune 5

С EasyTune 5 вы получаете больше, чем просто инструмент для мониторинга и управления скоростью ваших вентиляторов. В программе также есть куча других полезных функций, о которых вы, вероятно, не знали, что вам нужны.

Функция EasyTune 5, о которой мы больше всего беспокоимся, — это управление Smart-Fan. Эта функция дает вам прямой контроль над вентилятором процессорного кулера. В простом режиме вы можете легко настроить эту функцию.

Вы также можете настроить скорость вращения вентиляторов в соответствии с температурой процессора. Просто имейте в виду, что вы не хотите устанавливать слишком высокий порог, так как это может помешать вашему процессору получить поток воздуха, необходимый для правильной работы.

Если вы также ищете программу, которая может помочь вам разогнать ваш процессор, EasyTune 5 может помочь вам и в этом. Вы можете получить гораздо больше мощности и производительности от своего ЦП и памяти с помощью функций CPU Intelligent Accelerator (C.I.A.) и Memory Intelligent Booster 2 (MIB2). Эти функции можно найти в расширенном режиме программы.

Вы можете скачать EasyTune 5 здесь.

3. Argus Monitor

Если вам нужна легкая программа управления вентиляторами, Argus Monitor, вероятно, будет лучшим выбором. Он имеет небольшой объем памяти и дает вам полный контроль над скоростью ваших вентиляторов, а также отслеживает температуру и состояние вашего процессора, жестких дисков и твердотельных накопителей.

Похоже, у программы, работающей в фоновом режиме, много возможностей. Но именно это выделяет Argus. Кроме того, этот инструмент отображает и контролирует скорость вращения вентиляторов современных видеокарт NVIDIA и AMD. Это особенно полезная функция для геймеров.

Argus Monitor также может помочь определить наличие ранних признаков неисправности жесткого диска или твердотельного накопителя. Программа предупреждает вас (с 70-процентной точностью), что ваш диск выходит из строя. Это дает вам достаточно времени, чтобы получить новый и перенести все важные файлы со старого диска.

Этот инструмент с простым в настройке интерфейсом обладает всеми функциями, необходимыми для бесперебойной работы ПК. Единственным недостатком является то, что это бесплатно только в течение 30 дней. Если вы хотите продолжать использовать его через 30 дней, вам необходимо приобрести лицензию.

Вы можете получить Argus Monitor здесь.

4. HWMonitor

HWMonitor — еще одна программа, которая существует уже довольно давно. И за это время он отличился и создал базу пользователей, которая продолжает расти. HWMonitor делает все то же самое, что и другие программы, и даже кое-что еще.

После установки он контролирует основные датчики вашей системы. Это включает в себя напряжение, температуру и скорость вращения вентилятора. Он также считывает S.M.A.R.T. жизненную статистику и даже следит за вашей видеокартой.

Программа предоставляет простой способ управления вентиляторами вашей системы (включая вентилятор процессорного кулера). И если вы хотите отслеживать энергопотребление вашего ПК, этот инструмент регистрирует напряжение материнской платы и напряжение процессора, а также общее энергопотребление системы в ваттах.

Единственным недостатком HWMonitor является немного неуклюжий пользовательский интерфейс. Вам может потребоваться некоторое время, чтобы ознакомиться со столбцами чисел перед вами. Но как только вы освоитесь, вы никогда не захотите использовать другое приложение.

Вы можете получить HWMonitor здесь.

5. Zotac FIRESTORM

Zotac FIRESTORM — еще одна удобная программа, которая может служить регулятором скорости вращения вентилятора и утилитой для разгона. Zotac не новичок в отрасли, поскольку они продают как игровые настольные компьютеры, так и видеокарты. Так что можно с уверенностью сказать, что они знают, что делают.

Пожалуй, отличительной чертой FIRESTORM является простой и удобный интерфейс. С помощью FIRESTORM вы можете разогнать свой графический процессор, задать пользовательские кривые вентилятора, изменить RGB-подсветку вашей видеокарты и контролировать ее производительность.

Однако важно отметить, что FIRESTORM не дает вам управления вентилятором процессора. Это только даст вам контроль над вашей видеокартой и ее вентиляторами.
