Блок питания AT
Предупреждение Основное напряжение питания, которое подается на процессор и все микросхемы, +5 В. Соответственно, от этого источника напряжения потребляется и наибольший ток. Например, современные процессоры требуют 20 и более ампер. Напряжения -5 В ранее применялось для питания подложек кристаллов микросхем, а теперь практически не используется, точно так же, как и напряжение -12 В. Все необходимые напряжения различного уровня, отличные от +5 и +12 В, вырабатываются импульсными преобразователями на системной плате и платах расширения.  Для подачи напряжений к системной плате используются два 6-контактных разъема Р8 и Р9. Так как оба разъема конструктивно абсолютно одинаковы, а назначение контактов существенно различается, всегда существует опасность установить их неправильно. Для старых моделей блоков питания и системных плат это кончалось, как правило, выгоранием токо-проводящих проводников на материнской плате и выходом ее из строя. Маркировка разъемов не особо помогает, т. к. на самой материнской плате достаточно трудно рассмотреть номера разъемов. Существует правило, по которому происходит подключение — две пары черных и толстых проводов должны быть рядом (иногда они могут быть другого цвета). Учитывая такую особенность, всегда перед первым включением питания проверяйте — находятся ли в центре четыре одинаковых провода (по цвету и толщине). Предупреждение Устанавливайте разъемы питания так, чтобы рядом были по два черных провода (земля).  Для проводов разъемов питания применяются стандартные цвета (табл. 6.1), хотя встречаются и другие варианты. Напряжения и цвета проводников в разъемах Р8 и Р9
Для питания
различных устройств, например дисководов, из блока питания выходят несколько
жгутов с 4-контактными разъемами , имеющими скошенные углы.
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
./fon4-2.png» colspan=»2″ align=»left»>
⇒дополнительное охлаждение
./fon4-1.png»>
На эти
разъемы выводятся напряжения +5 и +12 В. Таких разъемов обычно бывает от 3 до
5. Для питания 3-дюймового дисковода используют малогабаритный 4-контактный
разъем , который надо подключать к дисководу очень аккуратно, чтобы
не перепутать ориентацию или не установить его не на те контакты (со сдвигом).
Так как различных внешних устройств, в том числе и вентиляторов, может быть
больше количества разъемов, то используют переходники. Также переходники применяют,
когда у блока питания нет разъема для подключения 3-дюймового дисковода.
Кроме того, следует учитывать,
что конструкция контактов, которые выполняются из тонкой жести, рассчитана на
однократную сборку, соответственно, разборка разъема может вызвать поломку фиксаторов
крепления.
Напряжение 220 В к ней подается
только после нажатия кнопки питания на лицевой панели компьютера.Как выбрать блок питания для компьютера?
Выбор блока питания не такое уж легкое занятие , как может показаться на первый взгляд. От выбора блока питания зависит стабильная работа всего ПК и срок службы комплектующих компьютера, поэтому нужно подойти к этому делу более серьезно.
В данной статье я хочу выделить основные моменты, которые помогут вам определиться и выбрать надежный блок питания.
Мощность блока питания
На выходе блок питания дает следующие напряжения +3.3 v, +5 v, +12 v и некоторые вспомогательные -12 v и + 5 VSB. Основа всей нагрузки ложится на линию +12 V.
Мощность (W — Ватт)расчитывается по формуле P = U x I, где U – это напряжение (V — Вольт), а I – сила тока (A — Ампер). Отсюда делаем вывод, что чем больше сила тока по каждой линии, тем больше мощность. Но опять же не все так просто! Представим при большой нагрузке по комбинированной линии +3.3 v и +5 v, может уменьшиться мощность на линии +12 v. Давайте разберем пример на основе маркировки блока питания Cooler Master RS-500-PSAP-J3.
Расшифровка маркировки блока питания
Указано, что максимальная суммарная мощность по линиям +3.3V и +5V = 130W, также указано, что максимальная мощность по линии +12V = будет равна 360 Ватт. Обращаем внимание, что указаны две виртуальные линии +12V1 и +12V2 по 20 Ампер каждая – это вовсе не означает, что общий ток 40А, так как при токе в 40А и напряжении 12V, мощность бы была 480W (12×40=480).
На самом деле указан максимально возможный ток на каждой линии. Реальный же максимальный ток легко рассчитать по этой формуле I=P/U, I = 360 / 12 = 30 Ампер.
Также следует обратить внимание на строчку ниже:
The +3.3V & +5V & +12V total output shall not exceed 427.9 W – в результате получается что суммарная мощность по всем линиям не должна превышать 427.9W. В итоге мы получаем не 490W (130 + 360), а всего лишь 427.9. Опять же важно понять, что если нагрузка на линии +3.3V и 5V будет, скажем 100W, то отняв от максимальной мощности 100W, т.е. 427.9 – 100 = 327.9. В итоге мы получаем 327.9W в остатке на линии +12V. Конечно, в современных компьютерах нагрузка на линии +3.3V и +5V навряд ли будет больше 50-60W, поэтому смело будемсчитать, что мощность на линии +12V будет 360W, а ток 30A.
Расчет мощности блока питания
Для расчета мощности блока питания можете использовать этот калькулятор https://www.extreme.outervision.com/psucalculatorlite.jsp, сервис на английском языке, но думаю с помощью словаря разобраться можно.
По личному опыту могу сказать, что для стандартного офисного ПК вполне достаточно выбрать блок питания на 350W. Для игрового хватит БП на 500W, для самых мощных игровых с очень мощной видеокартой или с двумя в режиме SLI или Crossfire – следует преобретать блок питания на 700 — 1000W.
Процессор обычно потребляет от 35 до 135W, выдеокарта от 30 до 340W, материнская плата 30-40W, 1 планка памяти 3-5W, жесткий диск 10-20W. Также, следует учесть тот факт, что основная нагрузка уйдет на линию 12V. Да, и не забудьте прибавить запас 20-30% с расчетом на будущее.
КПД
Не маловажным будет КПД блока питания. КПД (коэффициент полезного действия) — это отношение выходной мощности к потребляемой. Если бы блок питания мог преобразовывать электроэнергию без потерь, то его КПД равнялся бы 100%, но пока это недопустимо.
Приведу один пример. Для того, чтобы блоку питания с КПД 80% обеспечить на выходе мощность 400 Ватт, он должен потреблять от электросети не более 500 Ватт. Такой же блок питания, но с КПД 70%, будет потреблять около 571 Ватт.
С другой стороны, если блок питания не сильно нагружен, например на 200 Ватт, то и потреблять от электросети он будет так же меньше, 250 Ватт при КПД 80% и приблизительно 286 при КПД 70%.
Существует специализированная организация, которая тестирует блоки питания на соответствие определенному уровню сертификации. Сертификация 80 Plus проводилась только для электросети 115В распространенной, например в США. Начиная с уровня 80 Plus Bronze, блоки питания тестируются для использования в электрической сети 230В. Например, для прохождения сертификации уровня 80 Plus Bronze КПД блока питания должен быть 81% при нагрузке 20%, 85% при нагрузке 50% и 81% при нагрузке 100%.
Сертификация 80 PLUS
Наличие одного из специальных логотипов на блоке питания говорит о том, что блок питания соответствует определенному уровню сертификации.
Плюсы блока питания с высоким КПД:
Во-первых, намного выделяется меньше энергии в виде тепла, соответственно системе охлаждения блока питания нужно отводить меньше тепла, следовательно, и шумовой порог от работы кулера меньше.
Во-вторых, хоть и небольшая, но все-таки экономия на электроэнергии. В-третьих, качество у таких БП очень высокое.
Активный или пассивный PFC?
PFC (Power Factor Correction) – Коррекция фактора (коэффициента) мощности. Фактором мощности называется отношение активной мощности к полной (активной + реактивной).
Так как реальная нагрузка обычно имеет еще индуктивную и емкостную составляющие, то к активной мощности добавляется реактивная. Нагрузкой реактивная мощность не потребляется – полученная в течение одного полупериода сетевого напряжения, она полностью отдается обратно в сеть в течение следующего полупериода, впустую нагружая питающие провода. Из этого получается, что от реактивной мощности проку нет, и с ней по возможности борются, средствами разных корректирующих устройств.
PFC — бывает пассивным и активным.
Преимущества активного PFC:
Активный PFC обеспечивает близкий к идеальному коэффициент мощности (у активного 0.95-0.98 против 0.75 у пассивного).
Активный PFC стабилизирует входное напряжение основного стабилизатора, блок питания становится менее чувствительным к пониженному сетевому напряжению.
Активный PFC улучшает реакцию блока питания во время кратковременных провалов сетевого напряжения.
Недостатки активного PFC:
Снижает надежность блока питания, так как усложняется устройство самого блока питания. Требуется дополнительное охлаждение. В целом преимущества активного PFC перевешивают его недостатки.
В принципе можно не обращать внимания на тип PFC. В любом случае, при покупке блока питания меньшей мощности, в нем, скорее всего, будет пассивный PFC, при покупке более мощного блока от 500 Ватт – вы, скорее всего, получите блок с активным PFC.
Система охлаждения блоков питания
Наличие кулера в блоке питания, считается нормой, его диаметр чаще всего 120, 135 или 140 мм.
Кабели и разъемы
Следует обратить внимание на количество разъемов и длину кабелей идущих от блока питания, в зависимости от высоты корпуса компьютера рекомендуется выбирать БП с соответствующими по длине кабелями. Для небольшого корпуса достаточно длины 40-45 см.

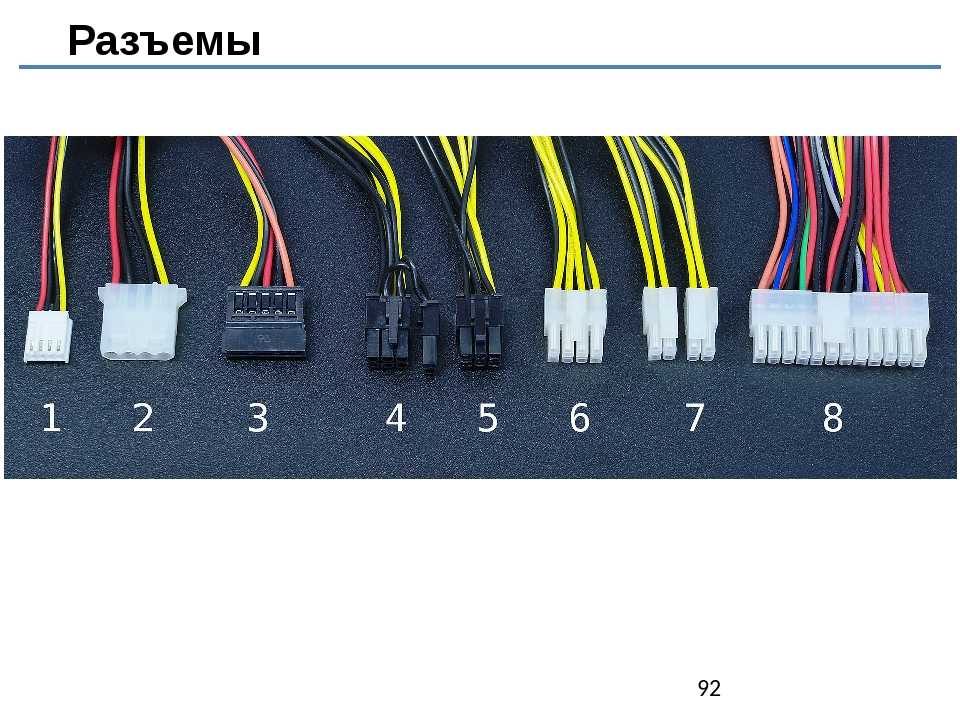

Современный блок питания имеет следующие разъемы:
24-x контактный разъем блока питания
24-х контактный разъем для питания материнской платы.
Обычно раздельный 20 и 4 контакта, бывает и цельный.
4-х контактный разъем для питания процессора8-х контактный разъем для питания процессора
Разъем процессора. Обычно 4-х контактный, для более мощных процессоров используется 8-и контактный.
6-и контактный разъем для питания видеокарты8-и контактный разъем для питания видеокарты
Разъем для дополнительного питания видеокарты. 6-и и 8-и контактный. 8-и контактный иногда сборный 6+2 контакта.
Разъем SATA
Разъем SATA для подключения жестких дисков и оптических приводов.
4-х контактный разъем Molex
4-х контактный разъем (Molex) для подключения старых IDE жестких дисков и оптических приводов, также применяют для подключения вентиляторов.
4-х контный разъем для flopy дисковода
4-х контактный разъем для подключения дисководов FDD.
[tip]Читайте также: Как подключить жесткий диск к ноутбуку?[/tip]
Модульное подключение
Многие более мощные блоки питания сейчас используют модульное подключение кабелей с разъемами.
Это удобно, тем, что нет надобности, держать неиспользуемые кабели внутри корпуса, к тому же меньше путаницы с проводами, просто добавляем по мере необходимости. Отсутствие не нужных кабелей, также улучшает циркуляцию воздуха в корпусе. Обычно в этих блоках питания несъемные только разъемы для питания материнской платы и процессора.
Производители
Производители блоков питания делятся на три группы:
1.Производят свою продукцию – это такие бренды, как FSP, Enermax, HEC, Seasonic, Delta, Hipro.
2.Производят свою продукцию, частично перекладывая производство на другие компании, например Corsair, Antec, Silverstone, PC Power & Cooling, Zalman.
3.Перепродают под собственной маркой (некоторые влияют на качество и выбор компонентов, некоторые нет), например Chiftec, Cooler Master, Gigabyte, OCZ, Thermaltake.
Можно смело приобретать продукцию этих брендов. В интернете можно найти обзоры и тесты многих блоков питания и ориентироваться по ним.
Надеюсь, данный материал ответил на ваш вопрос «как выбрать блок питания для компьютера?».
Оцените материал
Рейтинг статьи 4.5 / 5. Голосов: 2
Пока нет голосов! Будьте первым, кто оценит этот пост.
Что такое блок питания (БП)?
Переключить навигацию
Поиск
Великобритания
Меню
Счет
Что делает блок питания? A Блок питания (PSU — это внутренний аппаратный компонент ИТ. Несмотря на название, блоки питания (PSU) не обеспечивают системы питанием, а преобразуют его. В частности, источник питания преобразует переменный ток высокого напряжения ( AC ) в постоянный ток ( DC ), а также регулирует выходное напряжение постоянного тока в соответствии с точными допусками, необходимыми для современных вычислительных компонентов.
Большинство источников питания являются импульсными (SMPS), что обеспечивает как преимущества эффективности, так и упрощает проектирование для нескольких входов напряжения. Это означает, что большинство блоков питания могут работать в разных странах, где потребляемая мощность может меняться. В Великобритании напряжение составляет 240 В, 50 Гц, тогда как в США напряжение составляет 120 В, 60 Гц, а в Австралии — 230 В, 50 Гц.
Когда мне нужен блок питания?Блок питания является важной частью любого сервера. Без него ваша ИТ-инфраструктура не будет работать. Поэтому неудивительно, что большинство систем при покупке включают в себя блок питания.
Однако в некоторых случаях можно использовать альтернативу блоку питания. При выборе Power over Ethernet (PoE) электроэнергия может передаваться по сетевым кабелям без привязки к электрической розетке. Это идеально подходит для систем, которым требуется большая гибкость; PoE может обеспечить точки беспроводного доступа в любом удобном месте, а проводка занимает меньше места.
Во-первых, при выборе блока питания важно убедиться, что он совместим с форм-фактором вашего серверного корпуса и материнской платы. Это обеспечит его соответствие вашему серверу.
Во-вторых, мощность является важным фактором для рассмотрения. Чем выше номинальная мощность, тем большую мощность устройство может предоставить вашей системе, а это означает, что вам необходимо оценить, сколько энергии требуется вашим компонентам для эффективной работы. Например, если для компонентов вашей системы требуется 600 В, было бы идеально купить блок питания на 1200 В, так как большинство блоков питания имеют напряжение максимальная эффективность при нагрузке ≈50% . Это также позволяет при необходимости расширить вашу систему дополнительными компонентами.
Наконец, при замене или обновлении блока питания ПК важно учитывать бренды. Популярные бренды блоков питания включают Corsair, Antec, EVGA и Seasonic.
Выбор часто сводится к личным предпочтениям, совместимости с вашей системой и тому, для чего вы используете блок питания (например, для игр, малого или крупного бизнеса или личного использования). Один совет — обратите внимание на 80 Plus Platinum Рейтинг , так как он обладает высокой энергоэффективностью и может минимизировать затраты на электроэнергию.
Ознакомьтесь с полной коллекцией блоков питания здесь , чтобы начать работу.
Насколько эффективным должен быть мой блок питания?Блоки питания 80 Plus имеют шкалу эффективности от 80 Plus и 80 Plus Bronze до Titanium. «80 Plus» означает, что блоки питания в этом диапазоне всегда будут работать с эффективностью 80 % при минимуме , и по мере продвижения по шкале к 80 Plus Platinum и Titanium вы можете получить эффективность до 94 % (при нагрузке 50 %).
Новейшие блоки питания 80 Plus требуют высокой мощности для наиболее эффективной работы, поэтому блоки 80 Plus Gold, Platinum и Titanium (до 94%) идеально подходят для крупных центров обработки данных.
Блоки питания 80 Plus Silver и ниже (максимальный КПД 88%) больше подходят для ПК и настольных компьютеров.
Важно помнить, что разница между 9Рейтинг эффективности 0% и рейтинг эффективности 92% будут иметь огромное значение с точки зрения энергии, используемой в крупных центрах обработки данных.
Нужно ли мне более одного блока питания? Короче говоря, серверу всегда требуется не менее двух блоков питания. Для этого существуют различные режимы работы, в зависимости от того, какая избыточность вам нужна в вашей системе. Один из вариантов — иметь полностью резервированную систему электропитания, что означает, что один блок питания всегда выключен, и в случае простоя есть аварийный резерв. Другой вариант — иметь общие источники питания, когда они оба включены одновременно и распределяют рабочую нагрузку. В Techbuyer мы рекомендуем вам предоставить вдвое больше мощности , чем вам действительно нужно, чтобы обеспечить оптимальное время безотказной работы.
Для максимального резервирования также рекомендуется иметь источник бесперебойного питания (ИБП) , который позволяет вашему компьютеру работать в течение ограниченного времени в случае отключения питания. Есть три типа: онлайн , офлайн и линейно-интерактивный . Источники бесперебойного питания онлайн гарантируют, что качество электроэнергии остается постоянным, в то время как автономные ИБП начинают работать при отключении питания, и после его включения будет небольшая задержка. Линейно-интерактивный режим представляет собой комбинацию этих двух способов и обеспечивает большую защиту электропитания благодаря функции согласования линии.
Товары и услуги
О нас
Служба поддержки клиентов
Как устроен компьютерный блок питания и как запустить его без компьютера
Все современные компьютеры используют блоки питания ATX. Раньше использовались блоки питания стандарта АТ, в них не было возможности удаленного запуска компьютера и некоторых схемотехнических решений.
Введение нового стандарта было связано с выпуском новых материнских плат. Компьютерная техника стремительно развивается и развивается, поэтому возникла необходимость в улучшении и расширении материнских плат. С 2001 года был введен этот стандарт.
Давайте посмотрим, как работает компьютерный блок питания ATX.
Расположение элементов на плате
Сначала взглянем на картинку, на ней подписаны все узлы блока питания, далее кратко рассмотрим их назначение.
Для того, чтобы вы понимали, о чем пойдет речь далее, ознакомьтесь со структурной схемой стороны питания.
А вот электрическая принципиальная схема, разбитая на блоки.
На входе блока питания стоит фильтр электромагнитных помех из дросселя и емкости (1 шт.). В дешевых блоках питания его может и не быть. Фильтр необходим для подавления помех в сети электроснабжения, возникающих при работе импульсного источника питания.
Все импульсные блоки питания могут ухудшать параметры сети электроснабжения, в ней появляются нежелательные помехи и гармоники, которые мешают работе радиопередающих устройств и прочего.
Поэтому наличие входного фильтра крайне желательно, но товарищи из Китая так не считают, поэтому на всем экономят. Ниже вы видите блок питания без входного дросселя.
Далее сетевое напряжение подается на диодный мост выпрямителя, через предохранитель и термистор (NTC), последний нужен для заряда конденсаторов фильтра. После диодного моста устанавливается еще один фильтр, обычно пара больших электролитических конденсаторов, будьте осторожны, на их выводах большое напряжение. Даже если блок питания отключен от сети, необходимо сначала разрядить их резистором или лампой накаливания, прежде чем прикасаться к плате руками.
После сглаживающего фильтра напряжение, подаваемое в схему импульсного питания, на первый взгляд сложное, но в нем нет ничего лишнего. В первую очередь запитывается источник дежурного напряжения (блок 2), он может быть выполнен по самогенерирующей схеме, а может быть на ШИМ-контроллере. Обычно — схема импульсного преобразователя на одном транзисторе (однотактный преобразователь), на выходе после трансформатора установлен линейный преобразователь напряжения (КЭНКУ).
Типовая схема с ШИМ-регулятором выглядит примерно так:
Вот увеличенный вариант схемы каскада из приведенного выше примера. Транзистор находится в самогенерирующей цепи, частота работы которой зависит от трансформатора и конденсаторов в его связке, выходное напряжение от номинала стабилитрона (в нашем случае 9В), играющего роль обратной связи или пороговый элемент, шунтирующий базу транзистора при достижении определенного напряжения. Он дополнительно стабилизирован до уровня 5В линейным интегральным стабилизатором последовательного типа L7805.
Дежурное напряжение нужно не только для формирования сигнала включения (PS_ON), но и для питания ШИМ-регулятора (блок 3). Компьютерные блоки ATX pyatnia чаще всего построены на микросхеме TL494 или ее аналогах. Этот блок отвечает за управление силовыми транзисторами (4 блок), стабилизацию напряжения (с помощью обратной связи), защиту от короткого замыкания. Вообще 494 это знаковая микросхема. Используется в импульсной технике очень часто, также ее можно встретить в мощных блоках питания для светодиодных лент.
Вот ее распиновка.
В данном примере силовые транзисторы (2SC4242) 4-х блоков включаются через «качели», выполненную на двух ключах (2SC945) и трансформаторе. Клавиши могут быть любыми, как и остальные элементы обвязки — это зависит от конкретной схемы и производителя. Обе пары ключей нагружены на первичные обмотки соответствующих трансформаторов. Раскачка нужна, так как для управления биполярными транзисторами нужен приличный ток.
Последний каскад — выходные выпрямители и фильтры, имеются отводы от обмоток трансформатора, сборки диодов Шоттки, дроссель группового фильтра и сглаживающие конденсаторы. Блок питания компьютера вырабатывает ряд напряжений для функционирования узлов материнской платы, питания устройств ввода-вывода, питания HDD и оптических приводов: +3,3В, +5В, +12В, -12В, -5В. Охлаждающий кулер также питается от выходной цепи.
Диодные сборки представляют собой пару диодов, соединенных в общей точке (общий катод или общий анод). Это быстродействующие диоды с малым падением напряжения.
Дополнительные функции
Усовершенствованные модели компьютерных блоков питания могут быть опционально оснащены платой управления скоростью вращения кулера, которая настраивает их на соответствующую температуру, при нагрузке блока питания кулер крутится быстрее. Такие модели более удобны в использовании, поскольку создают меньше шума при небольших нагрузках.
В дешевых блоках питания кулер подключается напрямую к линии 12В и работает на полную мощность постоянно, это увеличивает его износ, в результате чего шум станет еще больше.
Если у вашего блока питания хороший запас по мощности, а плата и комплектующие довольно скромные по потреблению, можно припаять кулер к линии 5В или 7В, впаяв его между проводами +12В и +5В. Плюс кулера к желтому проводу, а минус к красному. Это снизит уровень шума, но не делайте этого, если блок питания полностью загружен.
Еще более дорогие модели оснащены активным корректором коэффициента мощности, как уже было сказано, он нужен для уменьшения влияния источника питания на электросеть.
Он формирует необходимое напряжение на входных каскадах ИП, сохраняя исходную форму питающего напряжения. Это достаточно сложное устройство, и в рамках данной статьи рассказывать о нем больше не имеет смысла. Ряд диаграмм показывает примерный смысл использования корректора.
Health Check
ИП подключается к компьютеру через стандартизированный разъем, в большинстве блоков он универсальный, за исключением специализированных блоков питания, которые могут использовать ту же клеммную колодку, но с другой распиновкой, посмотрим на штатном разъеме и назначение его выводов. У него 20 выводов, на современных материнских платах дополнительно подключаются 4 вывода.
Помимо основного 20-24 контактного разъема питания, из блока выходят провода с колодками для подключения напряжения к винчестеру, оптическому приводу SATA и MOLEX, дополнительному питанию процессора, видеокарты, питания флоппи водить машину. Вы можете увидеть все их распиновки на картинке ниже.
Конструкция всех разъемов такова, что вы случайно не вставите его вверх ногами, это приведет к выходу оборудования из строя. Главное помнить: красный провод — 5В, желтый — 12В, оранжевый — 3,3В, зеленый — PS_ON — 3…5В, фиолетовый — 5В, это основные, которые необходимо проверить перед и после ремонта.
Помимо общей мощности блока питания большую роль играет мощность, а точнее ток каждой из линий, обычно они указаны на наклейке на корпусе блока. Эта информация пригодится, если вы планируете использовать блок питания ATX без компьютера для питания других устройств.
При проверке блока желательно отключить его от материнской платы, это предотвратит превышение напряжения выше номинального (если блок все же не работает). А вот на холостом ходу запускать не рекомендуют, это может привести к проблемам и поломке. Да и напряжение на холостом ходу может быть в норме, но под нагрузкой существенно проседать.
В качественных блоках питания установлена защита, отключающая цепь при отклонении напряжения от нормы, такие экземпляры вообще без нагрузки не включатся.
Далее мы подробно рассмотрим, как включить блок питания без компьютера и какую нагрузку можно повесить.
Использование блока питания без компьютера
Если вставить вилку в розетку и включить тумблер на задней панели блока, то напряжения на клеммах не будет, а напряжение должно быть на зеленый провод (от 3 до 5В), и фиолетовый (5В). Это означает, что дежурный блок питания в норме, и можно попробовать запустить блок питания.
На самом деле все довольно просто, нужно замкнуть зеленый провод на массу (любой из черных проводов). Все зависит от того, как вы будете использовать блок питания, если для проверки, то можно пинцетом или скрепкой. Если он будет включен постоянно или вы отключите его от этажной линии 220В, то скрепка вставленная между зеленым и черным проводом рабочий раствор.
Другой вариант — установить кнопку-защелку или тумблер между теми же проводами.
Для того, чтобы напряжения питания были в норме при его проверке, необходимо установить блок нагрузки, сделать его можно из набора резисторов по этой схеме.
Но обратите внимание на номинал резисторов, через каждый из них будет протекать большой ток, по линии 3,3 вольта около 5 Ампер, по линии 5 вольт — 3 Ампера, по линии 12В — 0,8 Ампера, и это от Общая мощность от 10 до 15 Вт на каждую линию.
Резисторы нужно подбирать соответствующие, но их не всегда можно найти в продаже, особенно в небольших городах, где небольшой выбор радиодеталей. В других вариантах схемы нагрузки токи еще больше.
Один из вариантов выполнения такой схемы:
Другой вариант — использовать лампы накаливания или галогенные, они подходят на 12В от автомобиля, также их можно использовать на линиях с 3,3 и 5В, нужно только выбрать правильная мощность. А еще лучше найти автомобильную или мотоциклетную лампу накаливания 6В и соединить параллельно несколько штук. В настоящее время в продаже имеются мощные светодиодные лампы мощностью 12 В. Для линии 12В можно использовать светодиодную ленту.
Если вы планируете использовать компьютерный блок питания, например, для питания светодиодной ленты, то лучше будет немного нагрузить линии 5В и 3,3В.
Заключение
Блоки питания ATX отлично подходят для питания радиолюбительских конструкций и в качестве источника для домашней лаборатории. Они достаточно мощные (от 250, а современные от 350Вт), при этом на вторичном рынке их можно найти за копейки, подойдут и старые модели АТ, для их запуска нужно всего лишь закоротить два провода, которые раньше шли на кнопку системного блока, сигнала PS_On на них нет.
Собираясь ремонтировать или восстанавливать такую технику, не забывайте о правилах безопасной работы с электричеством, о том, что на плате есть сетевое напряжение и конденсаторы могут оставаться заряженными длительное время.
Включить неизвестные источники питания через лампочку, чтобы не повредить проводку и дорожки печатной платы. Обладая базовыми знаниями электроники, их можно переделать в мощное зарядное устройство для автомобильных аккумуляторов или в лабораторный блок питания. Для этого изменены цепи обратной связи, доработаны источник дежурного напряжения и схема запуска агрегата.
