Приобретая аккумуляторный шуруповерт, практически никто не задумывается о сроке службы аккумуляторных батарей. В зависимости от производителя и стоимости инструмента, аккумуляторы могут прослужить исправно и 5 лет, и менее года. Особенно это касается инструмента от безымянного производителя из Китая (а таких на рынке подавляющее большинство). Замена аккумуляторных батарей на новые по финансовым затратам сравнима с покупкой нового инструмента, поэтому часто возникает потребность сделать блок питания для шуруповерта 18В или 12В своими руками.
Аккумуляторный шуруповерт
Требования к источнику питания
Вне зависимости от того, на какое напряжение рассчитан шуруповерт, к блоку питания предъявляются особые требования: при высокой нагрузке на инструмент, например, при закручивании длинных шурупов в твердую древесину или в режиме сверления ток потребления двигателя может повышаться до десятка ампер. Если в режиме холостого хода потребляемый ток составляет не более 1-2 А и достаточно блока питания с мощностью 30-40 Вт, то для нормальной работы требуется мощность порядка 200 Вт.
С аккумуляторными батареями все просто. Специфика их работы такова, что они способны на короткое время выдавать большие токи, восстанавливая рабочее напряжение во время простоя. Возникает вопрос: зарядное устройство для любого шуруповёрта имеет малый вес и габариты, почему бы не использовать его в качестве источника напряжения? Ответ – однозначно нет. Зарядное устройство рассчитано на выдачу малого тока в течение длительного времени, нам же требуются большие токи на короткий срок.
Конструкция блока питания
Самодельные БП для шуруповертов могут иметь различные варианты схемотехнического и конструктивного исполнения:
- Встроенные в корпус стандартных аккумуляторов;
- В виде отдельного блока;
- Импульсные;
Клетка Фарадея
Теперь подробнее о каждом из них.
Встроенные
Несомненное преимущество встроенных устройств заключается в том, что из внешних деталей остается только лишь сетевой шнур маленького сечения. Самостоятельно изготовить такой блок питания под силу не всем. Тут требуется немалый опыт, поскольку малогабаритные мощные блоки питания можно сделать только по импульсной схеме. Трансформатор необходимой мощности классической конструкции в рукоять шуруповерта не поместится, а с подходящими габаритами будет иметь мощность в единицы ватт, чего хватит только для холостой работы.
Встроенный БП
Отдельный блок
Ввиду того, что блок питания находится вне корпуса шуруповерта, к нему не предъявляются ограничения по габаритам и массе, поэтому он может быть выполнен с желаемым запасом по мощности.
Импульсные источники
Импульсные источники питания характеризуются тем, что понижающий трансформатор в них работает на повышенной частоте, в результате чего имеет минимальные габариты при той же мощности. Общие габариты устройства вполне позволяют разместить конструкцию в стандартном корпусе вместо неисправных аккумуляторов. Из минусов – сложность конструкции для самостоятельного повторения.
Трансформаторные устройства
Блоки питания на трансформаторах еще не потеряли своей актуальности ввиду простоты изготовления и надежности.
Единственный минус таких изделий – большие габариты и масса, но это не существенно, когда устройство выполнено в виде отдельного блока и установлено стационарно.
Устройства на трансформаторах получили преимущественное распространение среди самодельных устройств, поэтому будут рассмотрены самым подробным образом.
Конструкция трансформаторного блока питания
Данное устройство характеризуется наличием следующих составных частей:
- Силовой трансформатор;
- Выпрямитель:
- Фильтр питания;
- Стабилизатор напряжения.
Силовой трансформатор представляет собой самую габаритную и тяжелую часть устройства. Он предназначен для преобразования высокого входного напряжения в низкое, соответствующее требованиям подключаемой нагрузки.
Задача выпрямителя состоит в преобразовании переменного напряжения в постоянное. Наибольшей эффективностью обладают мостовые схемы выпрямления, состоящие из четырех диодов или монолитного выпрямительного моста.
Фильтр сглаживает пульсации напряжения после выпрямительного моста.
Теоретически этих элементов достаточно для работы шуруповерта, но скачки напряжения в питающей сети, его просадки из-за увеличения нагрузки могут привести к нестабильной работе двигателя, а увеличение сверх нормы – к выходу из строя.
Задача стабилизатора состоит в поддержании стабильного напряжения на выходе, вне зависимости от величины нагрузки и уровня напряжения питающей сети.
Для самостоятельной сборки можно порекомендовать простую проверенную схему стабилизатора, которая отличается минимумом деталей и доступна для повторения любому, кто умеет держать в руках паяльник и пользоваться измерительными приборами.
Блок питания со стабилизатором
В приведенной схеме можно увеличить емкость конденсатора до 1000-2000 мкФ, а транзисторы использовать типов КТ807, КТ819 с любой буквой.
Основная проблема состоит в подборе трансформатора с необходимым уровнем выходного напряжения. Оно должно быть несколько больше того, что требуется для инструмента, поскольку часть будет оставаться на элементах стабилизатора.
Обратите внимание! После мостового выпрямителя и фильтра значение постоянного напряжение будет превышать входное переменное примерно в 1.4 раза.
Таким образом, блок питания для шуруповерта на 12В требует трансформатор с выходным напряжением 12-14 В переменного тока.
Важно! Транзистор обязательно должен крепиться на радиатор охлаждения.
Использование блока питания компьютера
Собрать блок питания для шуруповерта с двигателем 12В своими руками рационально из блока питания от компьютера. Стандартные напряжения материнской платы и внешних устройств компьютера составляют:
- + 3.3 В;
- + 5 В;
- + 12 В;
- — 12 В.
Стандартные БП способны выдавать в цепи +12 В ток до 10-15 А, что абсолютно приемлемо для большинства моделей шуруповертов. На разъемах питания необходимое напряжение присутствует на черном (масса) и желтом проводах. Остальные провода не нужны, и их желательно отпаять прямо на плате блока питания, чтобы они не мешались и не создавали повода для замыкания.
Компьютерный БП
В некоторых случаях, возможно, использовать компьютерный блок питания для шуруповерта 14 В. Правда будет наблюдаться небольшое падение мощности. А вот шуруповерты на 16 и 18 Вольт с такими устройствами работать не будут. При наличии квалификации можно внести в схему стандартного блока питания изменения с целью повышения напряжения, но рядовому пользователю такое обычно не под силу.
Обратите внимание! Все сказанное относится к устаревшим, но еще встречающимся блокам питания АТ. Более современные ATX требуют некоторых переделок для возможности включения, поскольку оно организовано на материнской плате компьютера специальной схемой.
При должной аккуратности это можно сделать самостоятельно. Для этого на самом большом разъеме устройства нужно найти провод зеленого цвета. Замыкая его через кнопку на черный провод массы, можно включить блок питания.
Разъем блока АТХ
Используя любой источник, не требуется вносить каких-либо изменений в конструкцию инструмента. Для подачи напряжения следует воспользоваться корпусом от неисправных аккумуляторов, просверлив в нем отверстия для питающих проводов. Сами проводники нужно аккуратно, не расплавив пластик, припаять к выходным клеммам, строго соблюдая полярность.
Собранную конструкцию требуется поместить в подходящий корпус и, при необходимости, снабдить ручкой для переноски.

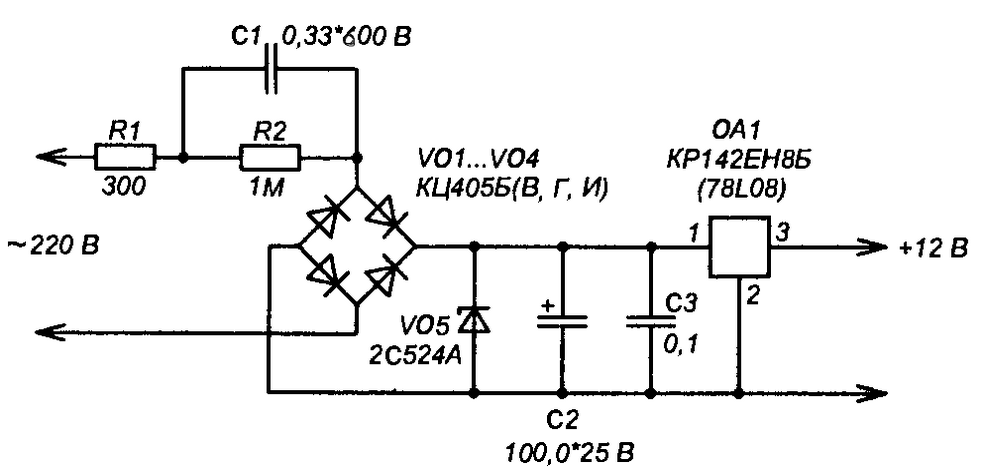

Бестрансформаторные устройства
В интернете можно встретить рекомендации по переделке пускорегулирующих устройств мощных люминесцентных ламп (экономок) для использования в качестве блока питания шуруповерта. Но мало где говорится, что такие конструкции имеют гальваническую связь с сетью переменного тока и пользоваться ими небезопасно.
Не следует повторять подобные конструкции и подвергаться риску удара электрическим током.
Конструирование внешнего источника может послужить временной мерой в качестве замены аккумуляторов, поскольку именно мобильность и независимость от сети являются основным преимуществом аккумуляторных устройств. Неудобно, когда шнур питания путается и мешает работать, особенно в труднодоступных местах.
Видео
Проколы для СИП
Еще один 12 Вольт блок питания, но уже на 1 Ампер.
$ 3.72
Перейти в магазин
В предыдущем обзоре я оговорился насчет того, что в посылке было два товара.
Сегодня я покажу, что еще пришло ко мне. Этот блок питания заказывался с вполне конкретной целью, но об этом я напишу в конце.
Обзор будет очень похож на предыдущий, если интересно, прошу под кат.
Как я написал в аннотации, блок питания пришел в компании с первым.
Но он не только пришел вместе, а как я понял, они еще и одного производителя, об этом говорит и внешний вид и качество изготовления (хотя у этого БП оно несколько похуже) и маркировка.
У предыдущего была маркировка XK-2412DC, что означает 2412 Вольт, т.е. плата выпускается в двух вариантах, на 24 и 12 Вольт соответственно.
Маркировка этого — XK-1205DC, т.е такой блок питания бывает на 12 или 5 Вольт. Я заказал 12 Вольт вариант.
Характеристики блока питания.
Входное напряжение: AC85-265V или DC100-370V
Выходное напряжение: DC 12V
Выходной ток: 1A (на сайте магазина ошибочно указано 1-2А)
Выходная мощность: 12 Ватт.
Так же в заголовке было заявлено о низких пульсациях, но это мы проверим отдельно 🙂
Начну по традиции с упаковки, так же по традиции спрячу ее под спойлер, ничего особо интересного там нет, можно спокойно пропустить этот пункт.
Размеры 62.5х31х23мм, последний размер — высота, может быть уменьшен еще на 1мм, так как я измерял с выводами трансформатора, которые немного торчат.Еще один 12 Вольт блок питания, но уже на 1 Ампер.В этом блоке питания так же есть сетевой фильтр и ограничитель пускового тока, но фильтр урезан, отсутствует фильтрующий конденсатор перед дросселем.
Так же отсутствует разъем, просто два отверстия с шагом 5мм.
Зато в этом БП конденсатор в цепи питания ШИМ контроллера стоит 33мкФ, а не 10 как в предыдущем, это хорошо.Еще один 12 Вольт блок питания, но уже на 1 Ампер.С другого ракурса виден выходной диод и выходные конденсаторы с дросселем.
Радиаторов здесь не предусмотрено, да они и не сильно нужны при такой мощности.
Диод применен на 3 Ампера 100 Вольт, марка SR3100, все как положено.Еще один 12 Вольт блок питания, но уже на 1 Ампер.А вот и первое замечание, причем серьезное.
В качестве межобмоточного конденсатора применен обычный конденсатор на 1 КВ, а не Y1, который положено ставить в таких цепях.
Дело в том, что конденсаторы Y1 ставятся в таких цепях из соображений безопасности, при пробое он всегда уходит в обрыв, так как КЗ в такой цепи чревато последствиями.
Очень рекомендую его заменить, выпаять можно из любого импульсного БП, номинал особо не критичен, главное класс конденсатора.Еще один 12 Вольт блок питания, но уже на 1 Ампер.Силовой транзистор «спрятался» где то в глубине платы, между входным дросселем и трансформатором, радиатора не имеет, корпус мелкий, но об этом я скажу отдельно.Еще один 12 Вольт блок питания, но уже на 1 Ампер.Как и в прошлый раз, чертеж с размерами платы и крепежных отверстий.Плата изготовлена и собрана очень качественно, претензии отсутствуют, мало того, здесь производитель даже зафиксировал SMD элементы клеем, это видно по месту для установки выходного диода в SMD корпусе вместо выводного, да и видно по другим элементам.
За это плюс.Плата двухслойная, монтаж двухсторонний и довольно плотный, пара резисторов расположена даже под трансом.Еще один 12 Вольт блок питания, но уже на 1 Ампер.В качестве ШИМ контроллера использована неизвестная мне микросхема 63D39, название очень похоже на микросхему 63D12 из этого обзора. Насколько я понял, ближайший аналог это FAN6862.
Резисторы, как и в прошлом обзоре, не хуже 1%.Еще один 12 Вольт блок питания, но уже на 1 Ампер.Для экспериментов я рещил все таки установить клеммники на вход и выход платы.
По входу стал стандартный 5мм клеммник, правда пришлось чуть чуть его подкусить около дросселя, но можно установить и без этого (на фото именно так он и показан).
На выходе отверстия с шагом 3.75мм, но клеммник туда не стал, мешает выходной дроссель.Еще один 12 Вольт блок питания, но уже на 1 Ампер.Как и в прошлый раз решил проверить характеристики установленных конденсаторов.
Ну что сказать, здесь все похуже, замечание к ESR конденсаторов, так как к емкости и напряжению нареканий нет.
Конденсаторы 470мкф х25 Вольт, емкость стоит нормально из расчета 1000мкФ на 1 Ампер выходного тока.
ESR заметно завышен, около 140мОм.Еще один 12 Вольт блок питания, но уже на 1 Ампер.Ко входному конденсатору претензия по поводу ESR так же относится, хотя и в меньшей степени, а вот с емкостью все отлично, 22 вместо расчетных (для 220 Вольт) 12 это очень хорошо.Еще один 12 Вольт блок питания, но уже на 1 Ампер.Первое пробное включение. Запустился без проблем. Время запуска несколько затянуто, около 1.5-2 секунды, сказывается увеличенная емкость в цепи питания ШИМ контроллера.Еще один 12 Вольт блок питания, но уже на 1 Ампер.Когда описывал установленные компоненты, то забыл указать какой стоит транзистор.
Правда его для этого пришлось буквально выковыривать. Чего не сделаешь для науки 🙂
Установлен 2N60C производства fairchild.
Транзистор конечно маловат, но эксперименты все покажут.Еще один 12 Вольт блок питания, но уже на 1 Ампер.Естественно перед началом экспериментов была начерчена схема.
Схема нужна не только просто для обзора, а и для помощи тем, кто купит, мало ли что бы жизни бывает. Да и самому перед проверкой неплохо знать, что делать потом, если сгорит в процессе пыток 🙂Еще один 12 Вольт блок питания, но уже на 1 Ампер.Как и в прошлый раз я подготовил для проверки разные вещи.
Список почти не отличается от предыдущего, разница только в номиналах нагрузочных резисторов.
Для нагрузки я использовал:
Резистор 27 Ом
Резистор 15.3 Ома набранный из трех штук 5.1 Ома соединенных последовательно
Резистор 10 Ом (он был добавлен потом)
Нагрузка на ток 1 Ампер, о ней я говорил в обзоре тестирования аккумуляторов.Еще один 12 Вольт блок питания, но уже на 1 Ампер.
Процесс проверки
Небольшая доработкаА вот сравнение двух блоков питания, первое что пришло мне в голову при взгляде на это фото, слова из стихотворения Маяковского — Кроха сын к отцу пришел :))Еще один 12 Вольт блок питания, но уже на 1 Ампер.Итак резюме:
Плюсы
Достаточно хорошее качество изготовления
Очень хорошие электрические параметры
Соответствие заявленным параметрам и даже превышение их.
Цена, ну цена как цена, тяжело судить, на мой взгляд нормальная, по крайней мере для такого качества.
Минусы
Неправильный межобмоточный помехоподавляющий конденсатор, довольно большой, но легко поправимый минус.
Выходные электролиты могли бы поставить и получше качеством, хотя с емкостью все в порядке.
Мое мнение. На мой взгляд Бп вполне достойный, хоть и крошечный. Да, ток смешной, подсветку на кухне от него врядли запитаешь, но качество довольно неплохое. Как встраиваемый БП для какого нибудь прибора, более чем достаточен.
Порадовали очень низкие пульсации, но при этом очень расстроил межобмоточный помехоподавляющий конденсатор, менять обязательно, благо стоит он копейки и водится во всех импульсных БП. Сложность его перепайки соизмерима с припаиванием входныхвыходных проводов.
Блок питания для обзора был предоставлен магазином banggood.
Думаю что найдутся люди, которые ищут подобный БП, да и просто интересуются устройством таких вещей и мой обзор будет им полезен.
Вопросы и пожелания жду как всегда в комментах :)
$ 3.72
Перейти в магазин
Бестрансформаторный источник питания 6 В постоянного тока
Фарва Навази
1624 просмотраВсе мы знаем о важности источников питания в электронике. В наших предыдущих статьях мы уже узнали об их огромном количестве приложений и применений в электронных устройствах и схемах. Тем не менее, большинство блоков питания, которые мы изучили и построили, использовали в своих схемах трансформаторы. Но в этом уроке мы создадим «Бестрансформаторный источник питания 6 В постоянного тока».
В какой-то момент своей жизни вы, вероятно, столкнетесь с бестрансформаторными источниками питания, поскольку они используются в различных продуктах, от светодиодных ламп до переключателей WiFi. Итак, ниже мы рассмотрим их внутреннюю работу и обсудим их дизайн и конструкцию.
Что такое бестрансформаторный блок питания?
TPS, что означает «бестрансформаторный источник питания», представляет собой просто делитель напряжения.
Это устройство потребляет 115 или 220 В переменного тока и понижает его до любого напряжения, которое укажет пользователь. Если это напряжение должно быть постоянным, оно выпрямляется с помощью нескольких диодов.
Требуемое оборудование
| Sr | Компоненты | Кол-во |
|---|---|---|
| 1 | 9 0029 Диод (1N4007)4 | |
| 2 | Полиэфирный конденсатор (474K/400В) | 1 |
| 3 | Стабилитрон (6,2 В) | 1 |
| 4 | MOV (металлооксидный варактор) | 1 9 0030 |
| 5 | Светодиод | 1 |
| 6 | Предохранитель | 1 |
| 7 | Конденсатор (1000 мкФ) | 1 9 0030 |
| 8 | Резистор (1K, 470K, 100R, 120R) | 1, 1, 1 , 1 |
| 9 | Блок питания | 1 |
| 10 | Предохранитель 6А | 1 |
Принципиальная схема
Описание работы
Этот бестрансформаторный источник питания предназначен для выход.
Он принимает входное напряжение переменного тока от 200 до 300 В. Конденсатор X-Rated C1 подключается последовательно к фазной линии сети переменного тока через предохранитель.
R2 подключен параллельно C1 для разрядки энергии при отсутствии питания переменного тока. MOV, варистор из оксида металла, подключается для защиты цепи от внезапных скачков мощности и напряжения.
На наличие источника постоянного тока указывает светодиод, подключенный к выходу постоянного тока мостового выпрямителя. Выпрямитель построен на четырех диодах 1N4007, а его выход подключен к фильтрующему конденсатору С2.
Затем напряжение постоянного тока регулируется с помощью стабилитрона. Замена стабилитронов на диоды с разными номиналами позволяет нам изменять напряжение постоянного тока.
Применение и использование
- Светодиодные лампы
- Игрушки
- Бытовая техника
- Аварийное освещение
- Телевизионные приемники
- АЦП преобразователи
- Системы цифровой связи и т. д.
д.Похожие сообщения:
Бестрансформаторный БП, стоит ли? — Developpa
Когда дело доходит до проектирования источника питания, который должен преобразовывать сетевое напряжение переменного тока в фиксированное напряжение постоянного тока, считается нормальным думать, что для достижения этой цели проектирования требуется трансформатор. В этой статье будет представлена другая альтернатива, и, что более важно, она будет смоделирована и сравнена со стандартным трансформаторным решением с точки зрения стоимости, размера и производительности.
Теория
Популярным способом понижения напряжения, используемым повсеместно в устройствах с низким напряжением/током, является делитель напряжения.
Бестрансформаторный блок питания использует этот принцип для понижения напряжения до желаемого уровня, но вместо резистора в нем используется конденсатор с номиналом X, который использует преимущество свойства, называемого реактивным сопротивлением.
Реактивное сопротивление конденсатора – это значение сопротивления, которое конденсатор будет показывать последовательно при определенной частоте и значении емкости. Следовательно, выбрав номинал конденсатора, мы можем рассчитать реактивное сопротивление по формуле:
Rx = 1/(2*pi*f*C)
Поскольку цепь подключена к сети переменного тока, необходимо использовать конденсатор с номиналом X. Конденсатор с рейтингом X специально разработан, чтобы выдерживать скачки высокого напряжения и избегать короткого замыкания между пластинами в случае поломки конденсатора.
необходимо использовать конденсатор класса X
Обратите внимание, что в этой статье основное внимание уделяется моделированию бестрансформаторного источника питания и сравнению его с трансформаторным блоком питания. Если вам нужно более подробное объяснение лежащей в основе теории, ознакомьтесь с этой статьей на Hackaday и CircuitDigest.
Бестрансформаторный блок питания
Блок питания будет иметь следующие технические характеристики
- Понижение и выпрямление 220 В переменного тока/50 Гц в 12 В постоянного тока
- Блок питания должен обеспечивать ток до 75 мА на нагрузку
Цепь
Следующая топология цепи была взята из различных справочников:
V1: максимальная амплитуда 220 В*SRQT(2) при 50 Гц удалено
R3 и R2: токоограничивающие резисторы
D1-D4: дискретный мостовой выпрямитель для преобразования сигнала переменного тока в постоянное напряжение
C2: конденсатор большой емкости для сглаживания выходного напряжения выпрямителя предотвратить подачу более высокого напряжения на нагрузку
Если вы действительно хотите понять, как работает эта схема, я предлагаю скачать LTSPice, файл моделирования, и попробовать изменить параметры компонентов.
Выбор конденсатора класса X C1
Для подачи достаточного тока на нагрузку нам необходимо теоретическое реактивное сопротивление: емкость:
C = 1/(2*pi*50Hz*2933.
33ohm)
C = 1,085UF
Значение 2,2 UF будет выбран для моделирования с теоретической реакцией:
R = 1/(1/(1/(1/(1/(1/(1/(1/(1/(1/( 2*пи*50 Гц*2,2 мкФом)
R = 1445 Ом
Моделирование
Приведенная выше схема была смоделирована с помощью LTSpice с двумя различными условиями: при максимальной нагрузке и при малом токе (5 мА). Были протестированы три разные точки: VCC (ожидаемое 12 В), I(R1) — ток нагрузки и ток, проходящий через стабилитрон I(D5).
Максимальная нагрузка (75 мА)
Низкий ток (5 мА)
Анализ моделирования
Как видно из приведенных выше графиков, блок питания способен выдавать до 75 мА при 12 В. Однако диод Зенера и токоограничивающие резисторы R3 и R2 постоянно рассеивают значительное количество тепла, чтобы поддерживать стабильное питание. 92 =0,8 Вт
R4_pdis =~ R2_pdiss
Сравнение со стандартным блоком питания трансформатора
С помощью данных, полученных в результате моделирования, коммерческие компоненты могут быть выбраны у поставщика для сравнения стоимости и размера двух компонентов.
разные решения.
Стоимость
Компоненты, присутствующие в обоих решениях, не будут указаны, например, объемный конденсатор C2.
Все цены действительны на 22.08.18 на Digikey за 1000 шт.
Бестрансформаторная спецификация
C1 — EMI SUPP MP X2 RAD 310VAC 2.2UFX2 — 0,73$/шт. R3 – RES 100 Ом 1 Вт 5% ОСЕВАЯ – 0,023 $/шт.
R4 – RES 470K OHM 1/2W 5% CF MINI – 0,01$/шт.
D5 – DIODE ZENER 12V 1,25W DO214AC – 0,11$/шт.
Итого = 0 .9$/шт
Трансформатор Спецификация
T1 — XFRMR ЛАМИНИРОВАННАЯ 2,4 ВА, СКВОЗНОЕ ОТВЕРСТИЕ — 2,7 $/шт.
Итого = 2,7 $/шт.
Пространство
Пространство на печатной плате немного относительно, так как оно зависит от того, как вы размещаете и с какой стороны компоненты, ширина дорожек и максимальная высота компонента. Для этого сравнения мы просто суммируем общую площадь компонентов, используемых в 2D-плоскости.
Бестрансформаторный
C1 = 26 мм*13 мм = 338 мм2
R2 и R3 = (2,4*6,3) мм*2 = 30,24 мм2
R4 = 2,3 мм*6,5 мм = 14,95 мм2 90 005
D5 = 4,5 мм * 2,5 мм = 11,25 мм2
Общая площадь = 395 мм2
Трансформатор
T1 = 34,93мм*28,58мм = 1000мм2 = общая площадь 5 Бестрансформаторная схема имеет некоторые серьезные проблемы с рассеиванием и эффективностью. Как подсчитано выше, различные компоненты, включая резисторы и стабилитрон, могут рассеивать до 1 Вт каждый. Помимо того, что компоненты будут постоянно греться, что уменьшит срок их службы, особенно стабилитрон, с точки зрения эффективности мы имеем следующую ситуацию: Наша нагрузка 12 В и 0,075 А потребляет 0,9 Вт, однако для того, чтобы схема могла обеспечить этот ток и напряжение, она должна рассеивать как минимум в 3 раза больше мощности, требуемой схемой, в других компонентах (R2, R3 и D1)! Для сравнения, обычный трансформатор будет иметь КПД только от 90% до 95%. В следующей таблице обобщены выводы, рассмотренные выше: [table id=1 /] Как видно из таблицы, бестрансформаторный блок питания определенно дешевле и может быть меньше и легче трансформаторного блока питания. . Однако за это приходится платить высокой производительностью и эффективностью, поскольку он постоянно рассеивает значительное количество энергии. Рассеяние и КПД
Заключение
