Содержание

APC в вопросах и ответах

Оборудование APC.
Вопрос-Ответ

Каков средний срок службы батареи ИБП производства APC?

Подлючение батареи

Отключение теста при включении Smart-UPS 420

Одновременное подключение двух компьютеров

Подбор модели APC

Поднятие входного напряжения

Малое время удержания нагрузки

Параллельное подключение

Возможно ли подключение к выходу ИБП реактивных нагрузок?

Время переключения на батарею

Про циклы заряд-разряда

Включение компьютера без напряжения в сети

О работе защиты ИБП

Отличие моделей XL от RT

Организация Bypass без использования байпасной панели

Каков средний срок службы батареи ИБП производства APC?

Ответ:
Обычный срок службы батареи источника бесперебойного питания (ИБП) — три-пять лет.

Он зависит от множества факторов, включая характер эксплуатации (как часто происходит переключение на питание от аккумуляторов) и условия окружающей среды. Ниже приведены некоторые рекомендации по обеспечению оптимального срока службы батарей:

Место установки ИБП APC должно быть сухим, прохладным (в идеале — чтобы температура не поднималась выше 24° C) и хорошо вентилироваться. Кроме того, необходимо оставить зазоры по 30-60 мм с каждой стороны устройства для циркуляции воздуха.

Калибровочные испытания для определения продолжительности автономной работы следует проводить не чаще 1-2 раз в год, и только если это действительно необходимо. Частое проведение таких испытаний может привести к сокращению срока службы батареи ИБП APC.

Следует избегать длительного складирования аккумуляторов APC. Допустимый срок хранения новых батарей до начала эксплуатации — не более 6-12 месяцев. В дальнейшем их заряд может значительно снизиться. Не рекомендуется хранить бывшие в употреблении батареи.

Во избежание сокращения времени автономной работы не рекомендуется эксплуатировать ИБП под нагрузкой, превышающей 80% номинальной. С увеличением нагрузки время автономной работы сокращается. При отказе электросети ИБП, работающий под полной нагрузкой, быстрее истощает заряд аккумуляторов, из-за чего сокращается срок их службы. ПРИМЕЧАНИЕ. Во избежание сокращения времени автономной работы лазерные принтеры следует подключать к розеткам ИБП, защищенным только от всплесков напряжения (“Surge-Only”), и ни в коем случае — к обеспеченным батарейным резервным питанием. При использовании ИБП без розеток “Surge-Only” рекомендуется подключать лазерные принтеры к отдельным устройствам подавления всплесков напряжения APC.

в начало страницы

Приобрел новый ИБП. Пожалуйста, подскажите как ( какой провод к какой клеме) подлючить батарею(ES-525)?

Ответ:
Черный провод — к черной клемме красный — к красной… все в соответствии с цветами

в начало страницы

Необходимо отключить тест при включении Smart-UPS 420 INET. Как это сделать?

Ответ:
Тест по умолчанию всегда проходит при включении оборудования. Отключение не предусматривается, в противном случае нет уверенности, что оборудование исправно. Все остальные настройки делаются через ПО.

в начало страницы

Возможно ли подключить к одному Smart UPS 1000i одновременно два компьютера: один через USB, а другой через COM-порт? Будет ли при этом нормально работать PowerChute Business Edition? Или придется искать UPS Interface Expanders?

Ответ:
Через разные кабели подключенеи невозможно необходим UPS Interface Expander или Share-UPS или альтернатива — плата сетевого управления.

в начало страницы

Есть ли среди моделей UPS фирмы APC модель, у которой при работе от аккумуляторов выходное напряжение — чистая синусоида, а не ступенчатая апроксимация синусоиды. Мне нужно питать оборудование с блоком питания с трансформатором на входе (не импульсный), потребляемой мощностью 400Вт и чтобы UPS держал не менее 5 мин.

на аккумуляторах.

Ответ:
У всех источников Smart-UPS, начиная с мощности 750ВА, на выходе «чистая» синусоида на выходе при работе от батарей .

в начало страницы

Большую часть рабочего времени ИБП работает в режиме «поднятия» входного напряжения. Как это сказывается на ресурсе его работы? Не подсаживает ли этот режим батареи?

Ответ:
Повышение напряжения — это нормальный режим работы ИБП, главное чтобы не происходил перегрев оборудования батареи в данном случае не принимают участия, соответственно это не влияет на ресурс работы источника .

в начало страницы

У нас есть вот такой UPS: Model# Smart-UPS 1500 Serial# AS0320130792 Произведен 13.05.2003 Firmware Revision 601.3.1 Battery Replaced 13.05.2003 UPS status UPS load 22% Battery status Capacity 100% Rantime Remaining 9min. Очень волнует тот факт что при достаточно маленькой загрузке он держит всего 9 минут. Что вы можете нам посоветовать?

Ответ:
Можно обнулить внутреннюю память источника, отключить от сети, отсоединить батареи, нажать кнопку включения — произойдет щелчок, внутренние цепи и емкости разрядятся попробуйте выполнить калибровку 30% номинальной нагрузки, отсоединить контрольный кабель, отключить источник от сети, дать ему проработать на батареях до полного выключения далее отключить нагрузку и оставить ИБП заряжаться. Естественно, что многое зависит от того какие аккумуляторы установлены и производилась ли их замена.

в начало страницы

Имеются два APC Smart-ups 1000. Можно ли их подключить параллельно и таким образом увеличить длительность работы без электроэнергии?

Ответ:
Параллельное подключение не возможно в данном случае чтобы увеличить время автономной работы, необходимо подключать внешние батарейный блоки (модели XL) .

в начало страницы

Возможно ли подключение к выходу ИБП реактивных нагрузок? Например использовать ИБП для бесперебойного питания релейных схем, приборов блоки питания которых имеют понижающий трансфороматор на входе? Не приведет ли это к выходу из строя ИБП?

Ответ:
Смотря какой ИБП. Например Line-interactive UPS со ступенчатой апроксимацией при работе от батарей работать не будут. Для таких целей лучше использовать On-Line источники серии Smart RT и Symmetra….

в начало страницы

К ИБП Back-UPS ES 525 подключен настольный коммутатор (свич) Gigabit Ethernet D-link DGS-1008D во время переключения на батарею (при помехе или пропадании напряжения) теряет работаспособность (перезапускаеться) что приводит к сбою работы сети.

Ответ:
Какие требования по напряжению для вашего коммутатора? У данного ИБП время переключения на батареи 5-10мсек возможно это критично для свитча (!) для компьютеров с хорошим блоком питания пределы перерыва питания могут быть до 40 мсек .

в начало страницы

Моему UPS 500 CS 2 года, работает постоянно, необходимо ли давать батареи циклы заряд-разряда?

Ответ:
Необходимости такой нет, но следуя рекомендациям, можно производить такие операции раз в полгода.

в начало страницы

У меня UPS 500 CS, могу ли я включать компьютер без напряжения в сети, если да , то как это правильно сделать?

Ответ:
Включаете источник на кнопку (нажать и удерживать 3-5 секунд до появления звукового сигнала), источник запустится на своих батареях затем включать нагрузку.

в начало страницы

Каким образом сработает защита ИБП если вместо 220 В на вход будет подано 380 В (бывают такие оказии с электриками). Защитит ли ИБП от выхода из строя оборудование? В частности, line-interactive ИБП

Ответ:
Скорее всего ИБП просто сгорит…

в начало страницы

Отличие моделей XL от RT… и те и другие имеют возможность подключения внешних батарей а также монтироваться в стойки. Мне надо подключить в шкафу 2 сервера и немогу выбрать так чтобы потом можно было докупить внешние батареи для увеличения времени питания от батарей.

На счет мощности я знаю что батареи не увеличивают мощность а только при той же нагрузке увеличиваю время

Ответ:
Источники серии Smart UPS и Smart UPS RT отличаются прежде всего топологией (принципом работы). Smart UPS обладают линейно-интерактивной топологией (line-interactive). Линейно-интерактивные (UPS). Тип UPS, сочетающих некоторые преимущества работы on-line UPS с надежностью и эффективностью резервных (standby) UPS.

В линейно-интерактивных UPS инвертер (INVERTER) всегда соединен с выходом. Инвертер работает параллельно со стабилизированным (conditioned) входным переменным напряжением при питании нагрузки и только подключает напряжение полной нагрузки, когда входное напряжение электросети исчезает. Из-за такого взаимодействия («interaction») с входным сетевым напряжением («линией», «line») эта архитектура и берет свое название. Инвертер обычно работает на низком напряжении, поддерживает регуляцию выходного напряжения и подзарядку аккумуляторов, до тех пор, пока он не потребуется для полного питания нагрузки при перебое в электросети. соответственно, этот тип источников имеет определенное время перехода на батарею (2-6 мс), что для серверного оборудования не критично (блок питания сервера должен выдерживать порядка 20 мс пропадания напряжения).

Соответственно, серия Smart UPS RT — это on-line источники. В UPS этого типа нагрузка запитывается через постоянно действующий конвертер, который сам питается от источника постоянного тока, состоящего из аккумуляторов и мощного выпрямителя, включенных параллельно. В нормальных условиях, когда на входе есть переменное напряжение, входное напряжение конвертера снимается с выпрямителя; когда в электросети происходит отключение, входное напряжение снимается с аккумуляторов. Соответственно, для источников этого типа характерны нулевое время перехода на батарею и «чистая синусоида» на выходе, как при работе от сети, так и при работе от батареи (для сравнения: линейно-интерактивный Smart UPS выдает «чистую синусоиду» только при работе от батареи, а при работе от сети выдает стабилизированное напряжение).

Действительно, и к источникам серии Smart UPS RT, и к источникам Smart UPS XL можно подключать внешние батарейные модули для увеличения времени автономной работы. Мощность источников нельзя увеличить ни в одном из этих случаев.

в начало страницы

Как лучше организовать Bypass без использования байпасной панели (3 фазы приходит на ИБП) при максимальной мощности нагрузки 16кВА (1 фаза)?

Ответ:
В источнике имеется встроенный автоматический байпас — обеспечивает подачу напряжения к подключенным нагрузкам непосредственно от сети в случае перегрузки или отказа ИБП в таком случае вся нагрузка ложится на одну фазу L1.

в начало страницы

ИБП on-line — лучшее решение проблем электропитания и автономного электроснабжения

В настоящее время существует 2 типа источников бесперебойного питания: «line interactive» (линейно-интерактивные) и «on-line».

Основные характеристики линейно-интерактивных ИБП: время перехода на аккумуляторы от 4 до 10 мс, наличие инвертора, зарядного устройства, платы управления, ступенчатого трансформатора. Для работы ему потребуется меньше батарей, так как напряжение постоянного тока меньше, чем у ИБП типа «on-line». Он не может работать от пилообразного напряжения генераторов, форма напряжения — в виде синуса. Цена на данный тип устройств невелика, по сравнению с ИБП on-line.

Источники бесперебойного питания типа «on-line» превосходят по характеристикам и функционалу линейно-интерактивные аппараты. Время переключения питания на аккумуляторные батареи в случае отключения электроснабжения от стационарной электросети — 0 мс. Т.е. подключение аккумуляторов происходит мгновенно, что гарантирует отсутствие прерывания в электроснабжении.

Вторая важная особенность: в аппарате происходит двойное преобразование переменного тока. Сначала выпрямитель делает из переменного тока постоянный, затем инвертор переводит постоянный ток в переменный. Такой двойной переход нужен для получения напряжения на выходе у источника резервного электроснабжения 220 В у однофазных аппаратов и 380 В у трёхфазных, частота тока — 50 Гц, а форма напряжения — в виде волны чистого синуса. В аппаратах этого типа стабилизация напряжения происходит плавно, а не скачкообразно как в ИБП типа «line-interactive», за счёт этого техника работает стабильно, без перегрузок. Многие аппараты типа «online» работают с напряжением от 130 до 300 В, без переключения на аккумуляторы, выдавая 220 В. У ИБП типа «online» с двойным преобразованием напряжение цепи постоянного тока (внутреннее) больше, чем у линейно-интерактивных ИБП. Это значит, что нужно подключать больше аккумуляторов.

К моделям источников питания, в маркировке которых есть обозначение «LT» («long time» — «длительный период время»), нужно подключать внешние аккумуляторные батареи, предназначенные для длительной автономной работы. Если в маркировки ИБП нет обозначения «LT», то аккумуляторы небольшой ёмкости находятся внутри корпуса, а внешние аккумуляторы подключить нельзя.

Например, к системам мощностью 1000 ВА (700 Вт) нужно подключить 3 последовательно соединённых 12-тивольтовых аккумуляторов. Исключение составляет серия N-Power Pro-Vision Black M 1000 LT (800 Вт), они работают от 2 аккумуляторов, максимальная ёмкость которых составляет 150 А·ч.

К аппаратам в 2000 ВА (1,4 кВт) следует подсоединить последовательно 8 аккумуляторов, напряжение равно 96 В, исключение — N-Power Pro-Vision Black M 2000 LT на 1,6 кВт (к нему следует подключить 4 аккумулятора), значение постоянного тока равно 48 В. При выборе модели значение, определяющие напряжение постоянного тока, разделите его на 12, получите вольтаж 1 батареи.

Существует ещё одно важное правило: если к определённой модели прибора нужно подключить 2, 3, 6 и более батарей, то превышать это число нельзя. Мощность ИБП определяет, какой суммарной мощности агрегаты можно подключить к аппарату. Ёмкость батарей определяет время автономного питания при отключении электроснабжения от магистральной линии.

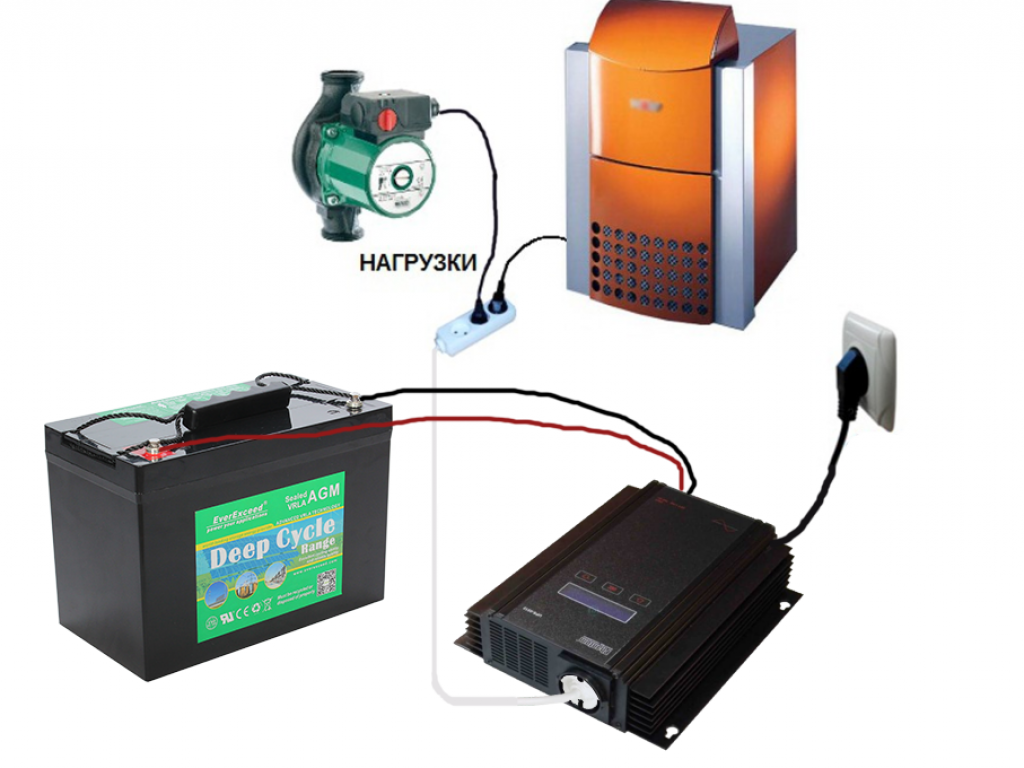

Компьютерные UPS не дают выраженную фазу и нейтраль, поэтому многие газовые или дизельные котлы не могут работать с такими ИБП. Ток ионизации у датчика горелки движется от фазы к нейтрали, поэтому и происходит горение. Если фаза и нейтраль ярко не выражены, датчик не видит пламя, оно гаснет, и котёл не работает. Недорогие компьютерные ИБП относят к типу техники «offline». На выходе у них форма напряжения выглядит в виде прямоугольников, аппроксимации синусоиды, это подходит только для блоков питания импульсного типа (компьютеров), а не для трансформаторных блоков питания (основных типов электротехники).

Чтобы узнать, какую мощность в Ваттах выдаёт ИБП, следует число в модели умножить на 0,7 (исключение: N-Power Pro—Vision Black M, его мощность нужно умножать на 0,8). Цифры 0,7 или 0,8 показывают угол сдвига между напряжением и силой тока, цифры в маркировке обозначают значение полной мощности в ВА.

При расчёте мощности подключаемого прибора или их группы нужно помнить о пусковых токах. Техника, в конструкции которой есть электрические двигатели, насосы, компрессоры, даёт нагрузку на сеть, превышающую в несколько раз номинал, на период времени меньше секунды, пока двигатель раскручивается до номинального значения. Пусковыми токами пренебрегать нельзя. Мощность приборов с электрическими двигателями рассчитывают именно по этим значениям.

Если перед котлом отопления, циркуляционным насосом, компьютером, видео- и аудиотехникой установлен ИБП типа «on-line», то стабилизатор напряжения переменного тока не понадобится. В таком случае источник питания прекрасно стабилизирует сетевое напряжение, когда оно есть в сети. Единственный минус таких аппаратов — шум от вентиляторов, который сравним с работой мощного системного блока. Скорость вращения вентиляторов зависит от нагрузки и режима работы системы резервного электроснабжения. При наличии напряжения в сети вентилятор крутится быстро, так как должно происходить двойное преобразование переменного тока для обеспечения техники качественным питанием. Когда ИБП типа «on-line» при отключении электроснабжения работают только от аккумуляторных батарей, то вентилятор вращается медленнее. Это связано с тем, что происходит только 1 преобразование — инвертор переводит постоянный ток от аккумуляторов в переменный с частотой в 50 Гц и формой в виде волны, как эталонное питание от ЛЭП.

Источники бесперебойного питания с внутренними аккумуляторами применяют для защиты техники от скачков напряжения, импульсов и наводок. Если к ИБП с внутренними аккумуляторами подключить компьютеры, то он может предоставить 10–15 минут для корректного завершения работы. Источники типа «on-line» часто используют для преобразования тока от генератора для питания газовых котлов и циркуляционных насосов. ИБП типа «оn-line»в загородном доме можно использовать для питания отдельных электрических приборов (газовых и дизельных котлов, циркуляционных насосов). Для этой цели подойдут модели мощностью в 1000 ВА. Для защиты холодильника нужен стабилизатор с мощностью 2000 ВА (т. к. пусковые токи бывают до 1 кВт). Для автономного электроснабжения группы электрических приборов или насосной станции следует выбирать аппараты с мощностью не менее 3000 ВА.
