Воздушный автоматический выключатель принято использовать как коммутационное устройство, которое защищает высоковольтные линии и электрическое оборудование.

Его название говорит само за себя, так как он использует воздушный зазор, возникающий между силовыми контактами. Чтобы понять, как он работает, стоит подробнее рассмотреть данный аппарат.

Как устроен автоматический воздушный выключатель

Когда отключается нагрузка мощных электрических приборов, расходящиеся контакты образовывают своеобразную дугу. Ее сила может быть равна номинальному току. Такая дуга, появляется в результате повышения температуры и образования плазмы и может плавить контакты коммутационного устройства, а также вызывать КЗ. Стоит ли говорить, что это обычно приводит к выводу из строя дорогостоящей техники. Для защиты от действий данной дуги была разработана дугогасительная камера, которая установлена в автоматический воздушный выключатель. Его конструкцию вы можете найти на одном из изображений, представленных в сети.

Чтобы не допускать ошибок в использовании воздушного выключателя, следует внимательно изучить его конструкцию.

Принцип действия

Как уже было сказано выше, после разрыва контактов, происходит образование дуги, которая растет и достигает дугогасительной решетки. После этого она растягивается, а воздух, который находится в камере, выходит через решетки под воздействием повышенной температуры. Благодаря этому, с воздухом утекают продукты, возникшие под воздействием плазмы, что снижает активность дуги до нуля.

Понимание всех процессов, которые протекают внутри коммутаторов, позволило производителям разработать способы устранения возможных перегревов, заключив механизмы в компактный корпус и сделав аппарат достаточно легким. Такое устройство способно мгновенно отключать ток, измеряемый сотнями ампер.

На первый взгляд, принцип действия этого устройства достаточно прост, но этим производители добились максимальной эффективности в его работе.

Для чего предназначен и где применяется

Данный тип автоматов может быть использован как на промышленных предприятиях, так и в частных квартирах. Это возможно благодаря разнообразию их габаритов и различному весу устройств. Они могут быть не только минимальных размеров (квартирные автоматы), но и достаточно больших (выкатного типа), которые оснащены контроллером параметров.

Используют их для защиты электрических приборов и высоковольтных линий передач от повышенного потребления тока и короткого замыкания. Это достигается путем определения количества тока, который протекает через автомат.

Конструкция автоматических воздушных выключателей достаточно проста, что делает их очень популярными и востребованными на рынке коммутационных устройств.

Среди его преимуществ можно назвать мгновенное отключение сети, оснащение внутренними механизмами защиты и повышенную устойчивость к перепадам температуры, которая возникает из-за амплитуды мощности тока.

Полезное видео

Дополнительную информацию о работе с воздушными выключателями вы можете почерпнуть из видео ниже:

Вывод

Из этой статьи вы почерпнули информацию об устройстве, принципах действия и области применения автоматического воздушного выключателя. Полученные знания помогут вам в использовании данного устройства, которое обезопасит вашу сеть от перенапряжения.

Воздушный автоматический выключатель CHINT Electric серии NA1

Описание

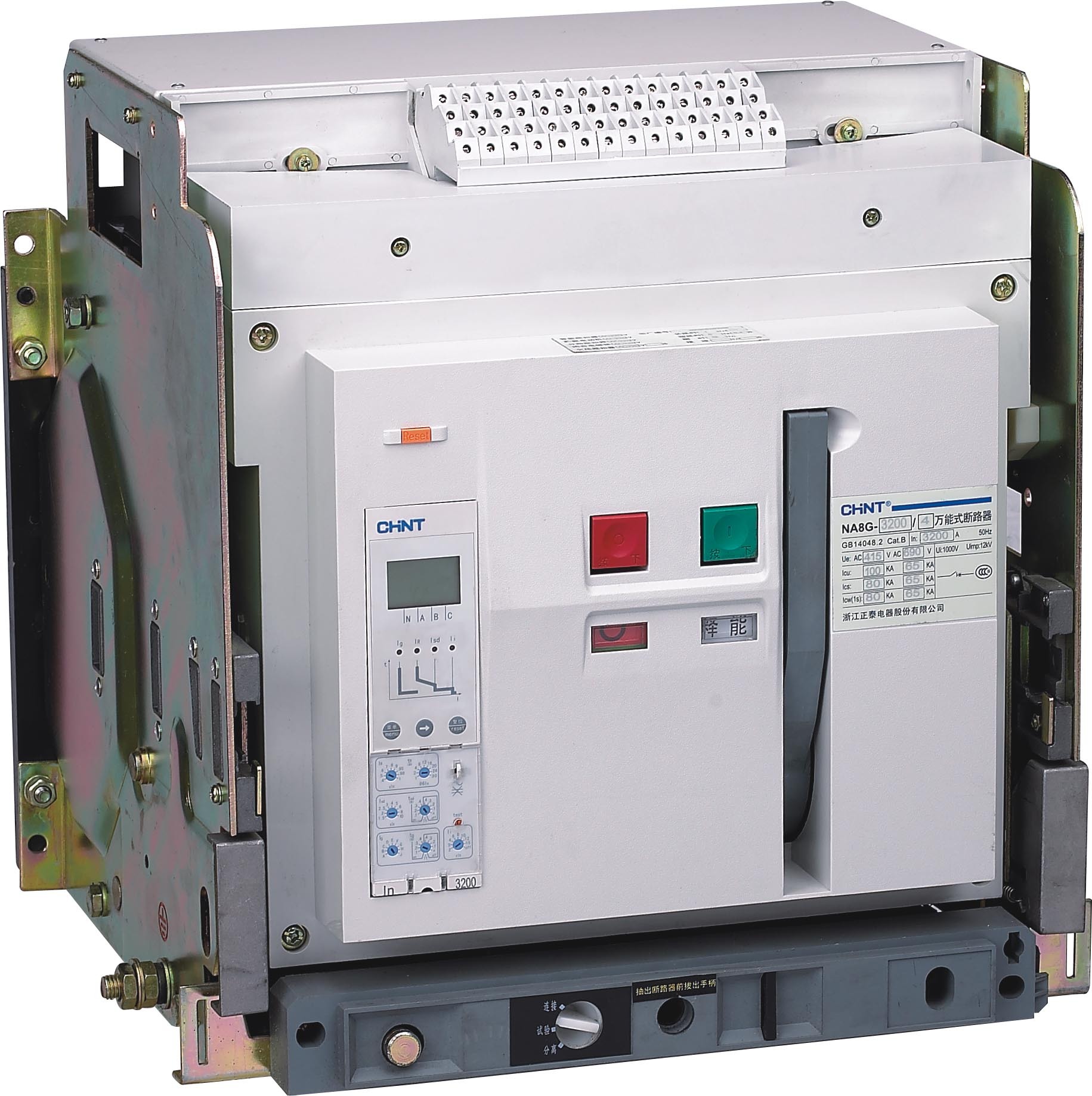

Воздушный автоматический выключатель CHINT Electric серии NA1 — это электрическое устройство, способное включать, проводить и отключать электрический ток в любых рабочих условиях электрической цепи.
По конструкции автоматические выключатели можно разделить на три группы:
— воздушные автоматические выключатели;
— автоматические выключатели в литом корпусе;
— модульные автоматические выключатели.
Воздушные автоматические выключатели применяются в промышленности в цепях с большими токами в тысячи ампер. Силовые автоматические выключатели чаще всего имеют металлический корпус и больший размер по сравнению с выключателями в литом корпусе. Силовые автоматические выключатели применяются в сетях до 6300 А и номинальным током короткого замыкания до 135 кА. Воздушные автоматические выключатели CHINT Electric серии NA1 предназначены для сетей переменного тока с частотой 50/60 Гц., номинального напряжения 400 и 690 В с номинальным током до 6300 А. Они применяются в низковольтном щитовом оборудовании распределения и защиты от токов перегрузок, короткого замыкания, а также однофазных замыканиях на землю. Наличие в устройстве воздушного выключателя CHINT Electric серии NA1 многофункциональных блоков на базе микропроцессорного модуля позволяет применять выключатели в КТП и ГРЩ систем распределения и защиты сетей предприятий, административных и жилых, особенно высотных зданий. Воздушный выключатель CHINT Electric серии NA1 является трехполюсным.

В устройстве воздушного выключателя имеются узлы главной контактной системы, дугогасительной системы, привода, расцепляющего устройства, вспомогательных контактов. Воздушный выключатель CHINT Electric серии NA1 выполнен в стационарном или выдвижном исполнении. Устройство воздушных выключателей CHINT Electric NA1 представлено пятью типоразмерами. Стандартная конфигурация М включает в себя: микропроцессорный модуль, расцепитель минимального напряжения, независимый расцепитель, двигатель.

Основные технические характеристики воздушного автоматического выключателя CHINT Electric серии

NA1

Тип NA1-1000

Номинальная предельная наибольшая отключающая способность	Icu=42kA   400B   25kA   690B
Номинальная рабочая наибольшая отключающая способность	Ics=30kA    400B   20kA   690B
Номинальный кратковременно выдерживаемый ток	Icw=30kA/1c   400B   20kA/1c   690B
Номинальный ток In (A)	200, 400, 630, 800, 1000
Число полюсов	3, 4
Номинальное напряжение Ue (B)	400, 690
Номинальное напряжение изоляции Ui (B)	800
Номинальный ток полюса N In (A)	100%In
Фиксированное время отключения (мс)	23-32
Микропроцессорный модуль	стандартный тип (М) телекоммуникационный тип (Н)
Коммутационная износостойкость	400В:6500, 690В:3000
Механическая износостойкость	без обслуживания 15 000 циклов ВО с обслуживанием 30 000 циклов ВО
Способы монтажа шин	горизонтальный, вертикальный
Тип исполнения	стационарный / выдвижной

Тип NA1-2000

Номинальная предельная наибольшая отключающая способность	Icu=80kA   400B   50kA   690B
Номинальная рабочая наибольшая отключающая способность	Ics=50kA    400B   40kA   690B
Номинальный кратковременно выдерживаемый ток	Icw=50kA/1c   400B   40kA/1c   690B
Номинальный ток In (A)	630, 800, 1000, 1250, 1600, 2000
Число полюсов	3, 4
Номинальное напряжение Ue (B)	400, 690
Номинальное напряжение изоляции Ui (B)	1000
Номинальный ток полюса N In (A)	100%In
Фиксированное время отключения (мс)	23-32
Микропроцессорный модуль	стандартный тип (М) телекоммуникационный тип (Н)
Коммутационная износостойкость	400В:6500, 690В:3000
Механическая износостойкость	без обслуживания 15 000 циклов ВО с обслуживанием 30 000 циклов ВО
Способы монтажа шин	горизонтальный, вертикальный
Тип исполнения	стационарный / выдвижной

Тип NA1-2300, NA1-4000

Номинальная предельная наибольшая отключающая способность	Icu=80kA   400B   65kA   690B
Номинальная рабочая наибольшая отключающая способность	Ics=65kA    400B   65kA   690B
Номинальный кратковременно выдерживаемый ток	Icw=65kA/1c   400B   50kA/1c   690B
Номинальный ток In (A)	2000, 2500, 3200, 4000
Число полюсов	3, 4
Номинальное напряжение Ue (B)	400, 690
Номинальное напряжение изоляции Ui (B)	1000
Номинальный ток полюса N In (A)	100%In
Фиксированное время отключения (мс)	23-32
Микропроцессорный модуль	стандартный тип (М) телекоммуникационный тип (Н)
Коммутационная износостойкость	400В:6500, 690В:3000 400В:1500, 690В:1000
Механическая износостойкость	без обслуживания 10 000 циклов ВО с обслуживанием 20 000 циклов ВО
Способы монтажа шин	горизонтальный, вертикальный
Тип исполнения	стационарный / выдвижной

Тип NA1-6300

Номинальная предельная наибольшая отключающая способность	Icu=120kA   400B   85kA   690B
Номинальная рабочая наибольшая отключающая способность	Ics=100kA    400B   75kA   690B
Номинальный кратковременно выдерживаемый ток	Icw=100kA/1c   400B   75kA/1c   690B
Номинальный ток In (A)	4000, 5000, 6300
Число полюсов	3, 4
Номинальное напряжение Ue (B)	400, 690
Номинальное напряжение изоляции Ui (B)	1000
Номинальный ток полюса N In (A)	50%In
Фиксированное время отключения (мс)	23-32
Микропроцессорный модуль	стандартный тип (М) телекоммуникационный тип (Н)
Коммутационная износостойкость	400В:1500, 690В:1000
Механическая износостойкость	без обслуживания 5 000 циклов ВО с обслуживанием 10 000 циклов ВО
Способы монтажа шин	горизонтальный, вертикальный
Тип исполнения	стационарный / выдвижной

Артикулы автоматического выключателя NA1, 3P (ном. напряжение цепи управления 220В, тип микропроцессорного модуля: М)

Типоразмер	Отключающая способность		Номинальный ток In (A)	Стационарный	Выдвижной
	Icu, kA (400B)	Ics, kA (400B)		Артикул	Артикул
NA1-1000	42	30	200	101788	—
			400	101332	188022
			630	—	—
			800	101329	101790
			1000	101331	187990
NA1-2000	80	50	630	101076	101090
			800	101078	101092
			1000	101080	101094
			1250	101082	101096
			1600	101084	101098
			2000	101086	101100
NA1-3200	80	65	2000	101126	101252
			2500	101047	101333
			3200	101104	101335
NA1-4000			4000	101088	101102
NA1-6300	120	100	4000	—	101930
			5000	—	101230
			6300	—	101146

Артикулы автоматического выключателя NA1, 3P (ном. напряжение цепи управления 380В, тип микропроцессорного модуля: М)

Типоразмер	Отключающая способность		Номинальный ток In (A)	Стационарный	Выдвижной
	Icu, kA (400B)	Ics, kA (400B)		Артикул	Артикул
NA1-2000	80	50	630	101077	101091
			800	101079	101093
			1000	101081	101095
			1250	101083	101097
			1600	101085	101099
			2000	101087	101101
NA1-3200	80	65	2000	101149	101251
			2500	101046	101334
			3200	101105	101336
NA1-4000			4000	101089	101103
NA1-6300	120	100	4000	—	—
			5000	—	101161
			6300	—	101280

Артикулы автоматического выключателя NA1, 4P (ном. напряжение цепи управления 220В, тип микропроцессорного модуля: М)

Типоразмер	Отключающая способность		Номинальный ток In (A)	Стационарный	Выдвижной
	Icu, kA (400B)	Ics, kA (400B)		Артикул	Артикул
NA1-1000	42	30	200	—	—
			400	101323	—
			630	—	—
			800	—	—
			1000	—	—
NA1-2000	80	50	630	101272	101281
			800	101274	101282
			1000	101248	101284
			1250	101277	101285
			1600	101278	101228
			2000	101069	101220
NA1-3200	80	65	2000	101201	101286
			2500	101071	101229
			3200	101167	101219
NA1-4000			4000	—	101165
NA1-6300	120	100	4000	—	—
			5000	—	101289
			6300	—	—

Артикул аксессуаров к автоматическим выключателям NA1

Расцепители напряжения

Наименование	Номинальное напряжение управления, В	Совместимое оборудование	Артикул
Независимые расцепители	АС 230	NA1-2000 NA1-3200	102840
	АС 400		102842
	DС 220		102844
Расцепители минимального напряжения (мгновенные)	АС 230	NA1-2000 NA1-3200 NA1-4000 NA1-6300	102851
	АС 400		102852
Расцепители минимального напряжения (с задержкой)	АС 230		102857
	АС 400		102858
Электромагнит включения	АС 230	NA1-2000 NA1-3200	102833
	АС 400		102838
	DC 220		102837

Двигательный привод

Номинальное напряжение управления, В	Совместимое оборудование	Артикул
АС 230	NA1-2000	102944
АС 400		102945
DС 220		102947
АС 230	NA1-3200 NA1-4000	102950
АС 400		102951
DС 220		102952
АС 230	NA1-6300	102953
АС 400		102954
DC 220		—
