Умное твердотельное реле или питание грелки без потери ШИМ

RepRap

Подпишитесь на автора

Не хочу

Твердотельное реле может позволить плавно регулировать мощность нагрузки, если в её роли выступает нагревательный элемент, например грелка 220В.

В случае с твердотельным реле Random-Phase необходимо подавать импульсы управления с задержкой относительно моментов перехода напряжения через 0. Чем больше задержка, тем меньшую часть полупериода напряжения будет пропущено и тем меньше получится мощность на выходе.

В случае с твердотельным реле Zero-Cross придётся пропускать полупериоды напряжения целиком, но уменьшая количество этих полупериодов в единицу времени будет получена разная мощность на выходе. Например, при частоте питающего напряжения 50 Гц будет 100 полупериодов за одну секунду. Если за секунду пропустить только 30 из них мы, получим 30% мощности.

На практике при подключении любого твердотельного реле к плате управления, ШИМ сигнал управления НЕ будет синхронизирован с напряжением питания сети.

В результате твердотельное реле Random-Phase будет иметь плавающую мощность на выходе от 0 до максимального значения.

Твердотельное реле Zero-Cross будет иметь три состояния: закрыто, открыто и открыто для полупериода (т.е. с половиной мощности), причем это будет хаотично. Твердотельное реле пропустит только те полупериоды синусоидального напряжения питания, начало которых совпадёт с импульсами сигнала ШИМ от платы управления. Например, для плат Lerdge, у которых частота ШИМ сигнала управления равна частоте питающего напряжения, т.е. 50 Гц, и скважности сигнала управления отличной от 1, можно говорить лишь о вероятности одного из трех состояний твердотельного реле.

Скважность = 1 — на грелке полная мощность
Скважность ≥ 0.5 — на грелке половина или полная мощность
Скважность < 0.5 — грелка выключена или половина мощности

Этот негативный эффект уменьшается при понижении частоты ШИМ сигнала управления.

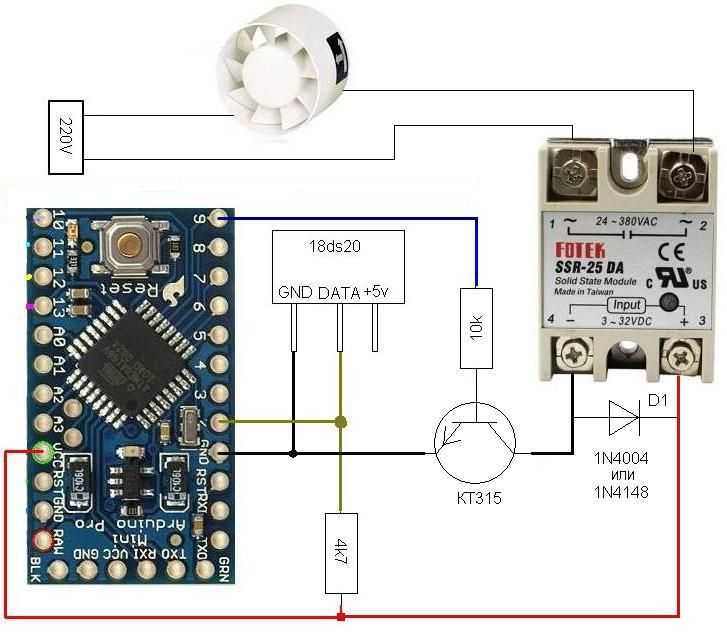

Для эксперимента собрал пару вариантов схем управления грелкой без потери ШИМ.

Обе схемы проверены в работе с платой Lerdge-K и грелкой 600 Вт.

Сигнал ШИМ с платы управления (в моём случае Lerdge-K) поступает на вход платы микроконтроллера. В зависимости от скважности определяется количество полупериодов напряжения питания, которое будет подано на грелку.

Димер подаёт на Arduino сигналы перехода синусоиды напряжения через 0. От этих временных меток определяется момент подачи сигнала для открытия симистора. Таким образом достигается синхронизация сигнала ШИМ от платы управления с синусоидальным напряжением питания.

Данная схема позволяет обеспечить более точное поддержание температуры и ограничить мощность, что может быть актуально для мощных грелок, если стол ведёт от быстрого нагрева.

Ссылка на файлы проекта

твердотельное реле шим грелка

Подпишитесь на автора

Не хочу

Модуль твердотільного реле G3MB-202P-5VDC A03B Arduino

Статус замовлення Замовити дзвінок Написати листа Повернути товар Знижки Статті

Особистий кабінет

4677

Опис

Цей одноканальний модуль розробленийна високоякісному напівпровідниковому твердотільному реле Omron SSR G3MB-202P і може бути використаний в різних інтерактивних проектах для керування навантаженням: електродвигунами, електромагнітами, нагрівачами, лампами та іншими пристроями, що потребують струму до 2 ампер та змінну напругу до 240 вольт. Для індикації стану реле використається вбудований світлодіод. Реле твердості схоже на механічне реле, ним також можна керувати за допомогою цифрового сигналу. Твердотільне реле не генерує шум і має набагато більший термін служби порівняно з традиційним механічним реле. Цей модуль може бути легко під’єднаний до Arduino-сумісного контролера через плату розширення вводу/виводу для Arduino, або він може бути підключений безпосередньо безпосередньо до Arduino, Raspberry Pi або іншого мікроконтролера.

Одноканальне твердотільне реле Solid State Relay Low Level. Даний модуль призначений для замикання вихідного ланцюга змінного струму (з номінальною напругою до 240), при подачі керуючого сигналу 5 В постійного струму на вхід модуля. Модуль можна використовувати для керування приладами, що підключаються до мережі 220 В (освітлювальні, побутові і т.д. зі струмом споживання до 2 А). У модулі використовується реле Omron G3MB-202P з функцією перетину нуля (zero cross function). Ця функція передбачає можливість замикання вихідного ланцюга, тільки коли змінна напруга навантаження перетинає нуль, завдяки чому струм навантаження збільшується плавно. Такий тип включення продовжує термін служби пристроїв підключених до силової частини модуля, але унеможливлює замикання ланцюгів навантаження постійного струму.

Твердотілі електронні реле є відокремленим видом модульних напівпровідникових пристроїв. Основним завданням твердотільних або як їх ще називають напівпровідникових реле є включення ланцюга управління струмами великої навантажувальної величини за допомогою симісторів, транзисторів і тиристорів. Принцип роботи твердотільних реле наступний: керуючий сигнал подається на світлодіод, який при цьому передає сигнал далі — на фотодіодну матрицю, при цьому забезпечується гальванічна розв’язка ланцюгів, що комутуються і керують. Напруга, яка при цьому створюється, керується силовим ключем.

Роль твердотільних реле в сучасних системах автоматики та управління переоцінити важко. В останні роки в різних галузях техніки: автомобільній електроніці, системах зв’язку, побутовій електроніці та промисловій автоматиці відбувається інтенсивна заміна звичайних електромагнітних реле та пускачів на їх електронні твердотільні аналоги.

Увага! У всіх модулях реле такого типу (1,2,4,8 канальні) в нашому асортименті живлення на реле подається за низьким логічним сигналом! Твердотілі реле не можуть комутувати навантаження постійного струму!

Переваги твердотільних реле в порівнянні з електромеханічними

Високий рівень швидкодії
Контакти не шумлять і не деренчать
Гарантоване спрацювання протягом великого проміжку часу
Можливість застосування у вибухонебезпечних умовах через відсутність дугового розряду.
Мале енергоспоживання
Вхідні та комутовані ланцюги надійно ізольовані один від одного;
Стійкість до навантажень ударного та вібраційного характеру
Компактність герметичного корпусу

Технічні характеристики

Кількість каналів керування: 1
Активний рівень: низький
Твердотільний модуль: G3MB-202P
Світлодіодна індикація роботи
Напруга живлення на: 4-6 В
Максимальний струм керування: 12. 5 мА
Робочий струм управління: 2 мА
Номінальна напруга навантаження (AC): 120…240 В
Пікові значення напруги навантаження (AC): 75…264 В
Номінальний струм навантаження (AC): 0,1…2 А (для нагрівачів, ламп розжарювання, двигунів струм не більше 1 А)
Пікове значення струму навантаження (AC): 30 А (не повторюється і не довше 20 мс)
Розмір: 34*25*25 мм

Підключення

DC+: Плюс живлення модуля
DC-: Мінус живлення GND
CH: Керуюча напруга
Voltage version static current
Відсутність електромагнітних перешкод при включенні ланцюга

Додатково

Країна реєстрації бренду	Китай
Країна-виробник товару	Китай
Матеріал корпусу	Пластик + метал
Сумісність	Windows
Тип	Аксесуари для Роботів

Коментарі

⁰

Ще не було коментарів.

Для покупки реєстрація не обов`язкова! Якщо хочете зробити замовлення, — просто добавте потрібні вам товари в корзину, вкажіть свої дані та натисніть кнопку «Оформити замовлення». Ми зв`яжемось з вами в найближчий час.

Оплата

— переказ на карту-ключ рахунку ПБ

— онлайн без комісії картою будь-якого банку (LiqPay)

— безготівковий переказ без ПДВ для юридичних осіб

— готівкою чи картою при доставці (тільки Новою Поштою при замовленні від 100 грн)

— готівкою або через термінал в нас в магазині

Знайшли дешевше? Напишіть нам про це в чат, — кнопка в лівому нижньому куті екрану.

В повідомленні вкажіть лінк на активну сторінку такого ж товару в українському інтернет-магазині і ми переглянемо ціну.

Доставка

— Нова Пошта

— Укрпошта (тільки при передоплаті)

— самовивіз (можете також викликати кур.єра Глово по Івано-Франківську)

Відправлення товару відбувається кожного робочого дня. В більшості випадків, ваше замовлення виїде в день заявки/оплати або на другий день. Замовлення самовивозом можна забрати в нашому магазині, після заявки зателефонуємо вам і скажемо, коли посилка з замовленням буде готова до видачі.

Гарантія та повернення

— повернення на протязі 14 днів, якщо товар не підійшов

— гарантія від 6 місяців на товари власного виготовлення

Твердотельное реле (SSR) — это то, на что это похоже; ИС, которая действует как механическое реле. Они позволяют управлять высоковольтными нагрузками переменного тока с помощью схемы управления постоянного тока с более низким напряжением. Они достигают этого, используя инфракрасный свет в качестве «контакта», твердотельное реле на самом деле представляет собой просто ИК-светодиод и фотометр, запечатанный в маленькую коробку. Твердотельное реле похоже на механическое реле, которым можно управлять с помощью цифрового сигнала. Твердотельные реле не создают шума и имеют гораздо более длительный срок службы по сравнению с традиционными механическими реле.

Этот 5-вольтовый 2-канальный твердотельный релейный модуль G3MB-202P с выходом 240 В 2 А и резистивным предохранителем основан на реле Omron G3MB SSR, которое может управлять током до 2 А при 240 В переменного тока. Это 2-канальный релейный модуль твердотельного реле, каждый канал реле имеет 3 отдельных контакта: NO (нормально разомкнутый), COM (общий), NC (нормально замкнутый).

Напряжение входного управляющего сигнала:
0-0,5В состояние реле низкого уровня ВЫКЛ.
0,5–3,3 В Неизвестное состояние
Реле высокого уровня 3,3-5 В ВКЛ.

Триггер высокого уровня относится к сигнальному концу триггера (IN), имеющему положительное напряжение, а отрицательный полюс источника питания обычно находится между и триггерным концом триггера. подключен к положительному полюсу источника питания, когда триггерный конец имеет положительное напряжение или достигает триггерного напряжения, реле притягивается.
Триггер низкого уровня относится к напряжению срабатывания сигнала между концом и отрицательным электродом источника питания OV или напряжению триггерной клеммы с более низким напряжением, чем положительное напряжение источника питания, низкое значение, которое может сработать, сделать реле, как правило, катод источника питания и пусковой конец триггерного соединения, так что реле притягивается.

Купить Модуль твердотельного реле, 2 канала, 5 В, для Arduino в лучшем интернет-магазине Пакистана по низкой цене. Здесь вы получаете лучшие модули SSR. Мы осуществляем доставку в Гуджранвалу, Карачи, Лахор, Исламабад, Равалпинди, Мултан, Кветту, Фейсалабад и по всему Пакистану.
