Простая антенна для цифрового ТВ своими руками на основе сплиттера

При близком расположении телевышки для просмотра телепередач достаточно подключения к телевизору антенны пассивного типа. Она настолько простая и дешевая в изготовлении, что покупать ее нет смысла.

Материалы:

• кабель коаксиальный типа RG-6;

• F-разъем для кабеля – 3 шт.;

• телевизионный штекер;

• сплиттер антенный на 2 выхода.

Процесс изготовления пассивной антенны для цифрового ТВ

От коаксиального кабеля отрезается кусок длиной 50 см. На одном его конце срезается наружная изоляция за 10-15 мм от края, но так, чтобы не нарушить внутреннюю оплетку. Последнюю нужно завернуть в сторону второго края, затем снять оставшийся слой изоляции, чтобы открыть центральную жилу. На подготовленный край устанавливается F-разъем.


В центре кабеля нужно снять наружную изоляцию на ширину 20 мм. На оголенном участке срезается оплетка. Затем это место нужно будет заизолировать, чтобы исключить дальнейший перелом кабеля при изгибе.



Второй конец провода также зачищается за 10-15 мм края. Его оплетка выворачивается и оголяется жила. Далее нужно подвернуть жилу в сторону оплетки, чтобы их замкнуть между собой. Затем на этот край устанавливается второй F-разъем.
Конец кабеля с выступающей центральной жилой закручивается в отдельный вход сплиттера. Его второй замкнутый край накручивается на один из двух выходов.


К третьему выходу на сплиттере подсоединяется длинный кабель, который идет на телевизор.

Перед этим на провод устанавливается F-разъем и штекер. Если антенна не заработает, нужно будет поменять местами замкнутый конец закольцованного кабеля с проводом, идущим на телевизор. После этого картинка на экране будет четкой и контрастной.

Смотрите видео

Простая антенна своими руками для цифрового тв

Человечество живет в цифровую эпоху. Телевидение переходит на цифровую передачу сигналов. Особенность цифрового вещания в том, что оно ведется в дециметровом диапазоне.

У передающих станций небольшая мощность передаваемого закодированного сигнала. Поэтому для приема сигнала и показа изображения в телевизорах, которые удалены от станции, требуется принимающая цифровая антенна. Если вы не знаете, как сделать антенну для ТВ, то ответ прост: своими руками её можно собрать из подручных материалов буквально за один час.

Типы принимающих антенн

Для уверенного приема сигнала с телевышки существует много различных телевизионных антенн. Они различаются по форме и диапазону принимающих частот.

Антенны можно разбить на несколько основных типов:

• Волновые. Для приема волнового канала. Состоит из вибратора (активный элемент) и рефлектора с набором пассивных элементов. Вся конструкция установлена на общем основании — стреле. Рефлектор нужен для уменьшения уровня сигналов, которые пытаются зайти с сзади. Вибратор ловит основной сигнал, заходящий спереди антенны.
• Бегущая волна. Состоит из стрежня — собирательной линии, на которой равномерно расположено несколько вибраторов. Все вибраторы активные и сложенный, аккумулированный сигнал поступает в собирательную линию.
• Рамочные. Применяются, когда простых антенн недостаточно для уверенного приема. Широко распространено название «двойной квадрат». Характерной особенность является нетребовательность к настройке.
• Логопериодические. Хорошо обеспечивают прием телеканалов в самом разном диапазоне частот: от метровых волн до дециметровых. Приходящую волну принимает ряд вибраторов. Начинают работать те, размеры которых приближаются к половине длины волны. Принцип действия аналогичен нескольким волновым аналогам, соединенным вместе.
• Решеточные. Сложная система, которая состоит из одинаковых отдельных слабонаправленных антенн, распределённых в пространстве таким образом, что фазы пойманных сигналов одинаковы. За счет этого происходит многократное усиление сигнала.

В настоящее время подавляющее большинство телевизионных сигналов передается способом цифрового кодирования. Вещание ведется в дециметровом диапазоне. Формат такой передачи называется DVB — T2.

Теоретически этот сигнал можно принять на некоторые старые универсальные антенны, чем и воспользовались маркетологи, назвав их DVB — T. Для того, чтобы отличать новые узкопрофильные дециметровые антенны от старых классических, и была добавлена цифра «2» в конце аббревиатуры.

Основы цифрового телевидения

Телевизионные передатчики передают цифровой сигнал на сравнительно небольшие расстояния. Дальность передачи не превышает шестидесяти километров и ограничена зоной прямой видимости излучателя с телевышки.

Для этих расстояний хватает сигнала небольшой мощности. Но конструкция принимающих сигнал антенн должна отвечать некоторым требованиям:

• Аккуратность в изготовлении. Точность приема должна исключать потерю мощности сигнала.
• Должна быть расположена по оси идущей электромагнитной волны.
• Обязательная ориентация по виду поляризации.
• Должна быть защита от помех, которые совпадают по частоте. Это могут быть радиопередатчики, генераторы, электродвигатели.

Цифровой сигнал имеет свою уникальную особенность. Его либо можно поймать, либо нет. У него нет среднего положения.

Если цифровой сигнал на полтора децибела выше шумов, то его прием всегда качественный. Исчезнуть сигнал может при поврежденном кабеле или искажении фазы на передаваемом участке. В этом случае, даже если сигнал сильный, изображение распадается на мелкие квадратики.

Для того, чтобы словить дециметровое вещание, требуется соответствующая антенна. Согласно теории, подойдет любая антенна, но на практике есть нюансы.

Существуют несколько типов антенн для приема DMV, которые предлагают производители:

• Комнатные. Способны принимать цифровой сигнал всего лишь до десяти километров от станции. На таком расстоянии сигнал может принять обычный длинный гвоздь, направленный в нужную сторону.
• Тип «Ворон». Ловит сигнал на расстоянии до тридцати километров. Устанавливается снаружи помещений. Для нормальной работы необязательно направлять на источник сигнала.
• Тип DIPOL 19/21−69. Уверенно ловит сигнал до пятидесяти километров. Устанавливается на возвышении около десяти метров и требует расположения строго на ретранслятор.

Совсем несложно изготовить антенну своими руками для цифрового ТВ.

Сборка антенн в домашних условиях

ормы изгибов должны быть максимально гладкими. Основные фазовые искажения появляются из-за провалов и выбросов резкого характера.

Самодельные цифровые антенны получаются частотонезависимые. Они имеют не самые лучшие характеристики, но просты в сборке и отнимают на конструирование мало времени и средств.

Подходят для работы в незагрязненном шумами эфире при небольшом расстоянии до ретранслятора.

Прием сигнала на пивные банки

Из обычных пивных банок можно сконструировать простую всеволновую антенну. Конечно, она уступает промышленным образцам и не всегда способна обеспечить устойчивый сигнал, но своё предназначение выполняет неплохо. Это устройство принимает как минимум пятнадцать каналов как минимум.

Чтобы собрать эту конструкцию, понадобятся:

• Две банки из-под пива, объемом семьсот пятьдесят или тысяча миллилитров каждая.
• Телевизионный кабель коаксиальный (РК75).
• Антенный штекер.
• Скотч или липкая лента.
• Отвертка.
• Нож.
• Кусачки.
• Саморезы по металлу.
• Дощечка или трубка пластиковая. Это будущее основание конструкции.
• Линейка.
• Надфиль.

После промывки и просушки металлических банок, DVB — T2 можно начать собирать антенну.

Аккуратно, чтобы не деформировать, прокалывается по отверстию в верхних частях обеих банок. Для этой процедуры подойдет отвертка. С ее же помощью в подготовленные дырки вкручиваются саморезы.

Затем берется один конец кабеля РК75 и на расстоянии десять-двенадцать сантиметров при помощи ножа зачищается от верхней оболочки. При этом медная оплетка не должна быть повреждена. Оплетка скручивается в косичку. Алюминиевый экран удаляется.

Затем срезается на шесть-семь сантиметров полиэтиленовая оболочка и оголяется центральный сердечник.

Полученные в результате косичка и центральная жила прикручиваются к саморезам. Если есть паяльник и навыки владения им, то лучше всего припаять части провода к банкам.

Банки последовательно, при помощи скотча, закрепляются вдоль фанерной доски или другого основания, какое есть под рукой. Расстояние между банками должно составлять семь с половиной сантиметров.

В завершение работы ко второму концу кабеля присоединяется штекер.

Для этого конец кабеля зачищается и центральная жила пропускается сквозь отверстие одной из половинок штекера. Оплетка кабеля присоединяется к корпусу штекера. Одна половинка накручивается на другую и в итоге получаем штекер

, готовый к работе.

Остается подключить его к антенному входу телевизора и разместить антенну в правильном месте, где качество принимаемого сигнала будет хорошим.

В том случае, если созданная конструкция размещена вне помещения под открытым небом, надо защитить устройство от влаги и сырости. Для этих целей можно использовать пластиковые бутылки, в которых отрезаются дно и горлышки. Внутри них и размещаются металлические детали антенны.

Полученную модель легко «настроить», поворачивая её в пространстве и просто перемещаясь по квартире, балкону или дачному участку.

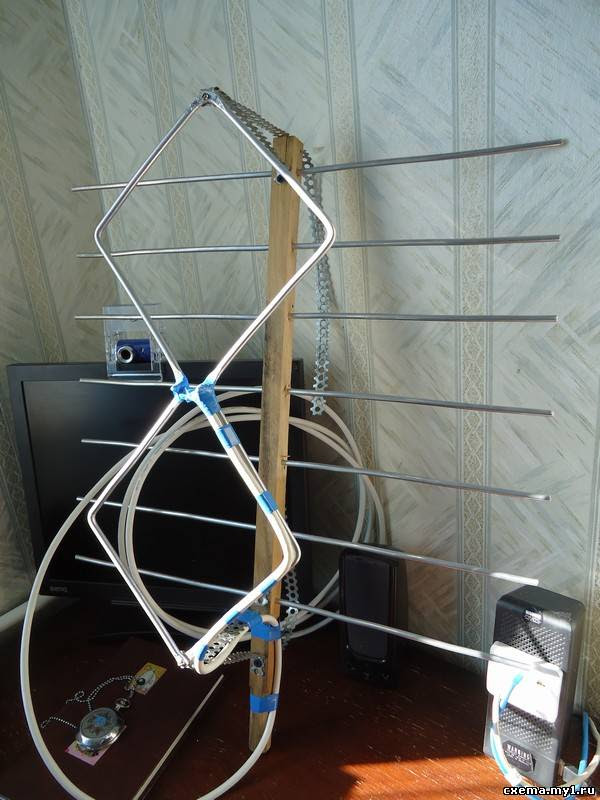

Антенна зигзагообразная Харченко

Придумал эту зигзагообразную широкополосную конструкцию инженер К. П. Харченко в 1961 году. Для приема цифрового сигнала она прекрасно подошла и получила широкое заслуженное признание. В народе её прозвали «восьмеркой» и выглядит полная сборка как два ромба, расположенные один над другим.

При изготовлении восьмёрки понадобятся:

• Проволока из меди с диаметром 3−5 миллиметров.
• Коаксиальный антенный кабель длиной 3−5 метров и сопротивлением 75 Ом.
• Паяльник с припоем.
• Скотч или изолента.
• Штекер.
• Болты для сборки.
• Основание: лист фанеры или пластика.

На первом этапе собираем антенную рамку. Берем проволоку длиной 109 сантиметров и сгибаем в виде рамки. Рамка имеет форму двух последовательных ромбов со сторонами, равными тринадцать с половиной сантиметров. Останется один сантиметр. С него делается петелька, которая скрепляет проволоку. Концы рамки припаивают друг к другу и она таким образом превращается в замкнутый контур.

После этого коаксиальный кабель зачищается. Экран кабеля сворачивается в тугой стержень и припаивается к проволоке рамки в месте где ромбы сходятся. Центральный стержень кабеля тоже припаивается в центральной части рамки. Сердечник и оплетка не должны касаться друг друга.

Второй конец кабеля присоединяется к штекеру. Предварительно штекер в местах пайки протирается спиртом и обрабатывается наждачной бумагой. Моножила припаивается к центральному выходу штекера, а скрученная оплетка — к боковому.

Если рамка будет эксплуатироваться под открытым небом, то будущее фанерное основание можно покрасить или залакировать. Места пайки можно замотать скотчем или изолентой. Но это не самый лучший вариант, поскольку липкая лента может со временем размотаться. Если перед пайкой на проволоку надеть пластиковые трубки подходящего диаметра, то по окончании работы трубки натягиваются на спаянные места и надежно защищают рамку. После чего рамка устанавливается на подготовленную основу.

Цифровая антенна своими руками собрана и готова к эксплуатации.

При желании можно собрать антенну, настроенную на определенную длину волны. Для этого надо сделать расчет длины квадрата. Это несложно: длина волны нужного сигнала делится на четыре. В итоге получается нужное значение длины ромба рамки.

Самая простая антенна из кабеля

Для нее нужен один телевизионный кабель с сопротивлением 75 Ом. Необходимая длина кабеля рассчитывается, исходя из нужной частоты цифрового вещания. Её значение в мегагерцах делится на 7500 с округлением полученной суммы.

Полученное значение и есть искомая длина кабеля.

После этого один конец кабеля очищается от внешней изоляции и вставляется в антенный разъём телевизора. От двух сантиметров после разъёма на кабеле делается отметка.

Именно от этой отметки отсчитывается необходимая длина кабеля. Плоскогубцами отщипывается лишняя часть.

После этого надо вернуться к отметке на кабеле. В этом месте оставляется только стержень с изоляцией, а внешняя оплетка снимается. Очищенная часть загибается под углом в девяносто градусов.

Все готово. Телевизор можно настраивать с новой антенной.

Техника безопасности при монтаже

Для уверенной работы подобных антенн требуется размещение их над землей на уровне 7−10 метров. Поэтому при монтаже необходимо строго соблюдать правила техники безопасности:

• Нельзя монтировать конструкцию при проливном дожде или сильном тумане.
• Нежелательно подниматься наверх одному, особенно в гололед, холод, снег.
• Если необходимо подняться на шаткую конструкцию или высотные работы проводятся в опасных местах, то обязательно требуется закрепленный монтажный пояс.

После правильной установки самодельные антенны работают не хуже заводских при существенной экономии бюджета.

Самодельные антенны для цифрового телевидения

Для приема цифрового ТВ в формате эфирного вещания DVB Т2 сегодня предлагается множество антенн. Все они представляют собой одно из стандартных технических решений. Практика показывает, что самодельная антенна для цифрового телевидения при почти нулевой стоимости может быть гораздо эффективнее предлагаемой в магазине. Причина в усреднении начальных параметров, которое делают производители. Дециметровые антенны, рассчитанные точно по характеристикам трансляторов в конкретной местности, будут формировать оптимальный уровень сигнала. Даже если это комнатная модель, сделанная из подручных материалов.

Что такое стандарт DVB T2

Стандарт DVB T2 — один из форматов эфирного вещания, разработанный международным консорциумом DVB. Эта аббревиатура в переводе на русский обозначает «Цифровое видео вещание«. Дополнение Т2 показывает, что формат применяется для наземных станций и относится ко второму поколению протокола передачи.

В сравнении с первой версией, DVB T2 позволяет:

• увеличить количество одновременно передаваемых каналов в одном мультиплексе;
• реализовать возможность формирования сеток вещания с привязкой к регионам;
• значительно сузить используемые полосы частот;
• транслировать изображения в форматах высокой четкости HD и сверхвысокой четкости UHD;
• передавать объемный звук;
• работать с гибридной платформой телевидения, объединяющей его функционал с интернетом.

Сегодня домашние умельцы легко могут сделать антенну на 20 каналов цифрового телевидения или больше. Это может быть наружная модель или компактная комнатная. Цифровая антенна узконаправленного типа позволит точно прицелиться на транслятор. А простая модель из кабеля, сделанная своими руками и повешенная на стену, обеспечит качественный прием в зонах, близких к станции ретрансляции.

Общие принципы расчета антенны

ТВ антенна для цифрового ТВ не должна делать ничего сверхъестественного. Ее главная задача — принимать сигнал в точно рассчитанном диапазоне частот. Существует целая серия технических решений, уже показавших свою эффективность. В интернете, различных журналах по радиотехнике, даже в учебниках по физике можно найти чертежи простых в изготовлении антенн, которые легко сделать своими руками.

Общий принцип расчета всех типов приемных устройств базируется на границах длины волн диапазона вещания. При этом нежелательно упрощать поставленные задачи. К примеру, биквадратная антенна Харченко может быть рассчитана на среднюю длину волны. А может быть выполнена с несколькими контурами для обеспечения максимума усиления сигнала на всем диапазоне вещания.

Стоит особо отметить: каждая схема, которая будет рассмотрена, уже успешно применялась множеством домашних мастеров, показала свою эффективность и легко собирается своими руками. Для некоторых типов антенн, например, логопериодической, будет приводиться самый простой вариант реализации в материале.

Где можно разместить самодельную антенну

Где именно будет находиться домашняя антенна для цифрового телевидения, зависит только от пожеланий его владельца и лучших условий приема. Например, даже остронаправленную логопериодическую нетрудно подвесить прямо в комнате, правильно прицелившись в транслятор. И наоборот, маленькую и легкую конструкцию из двух пивных банок при желании можно переместить на крышу высотки.

Но есть простые правила, соблюдение которых поможет сэкономить массу сил, времени, хлопот на повторные настройки.

1. Делая антенну своими руками, полезно сразу предусматривать схемы крепления для ее размещения внутри помещения или на улице.
2. Общая защита, герметизация и изоляция никогда не игнорируются, вне зависимости от класса антенны.
3. При размещении антенны на улице стоит для ее изготовления своими руками использовать прочные материалы, стойкие к влаге и механическим нагрузкам. Не лишним будут и некоррозируемые металлы.

Важно! Какая бы ни была мощная конструкция, как бы она ни была хорошо продумана и просчитана — безопасность окружающих должна быть обязательно выполняемым условием.

Устройство при размещении не должно создавать сложностей соседям. Схема крепления на улице обязана обеспечивать жесткость позиционирования и исключать случайное падение конструкции. При подключении кабелей или подводе питания к усилителям правила техники безопасности нужно соблюдать неукоснительно.

Варианты изготовления самодельной антенны

Схемы устройств, которые разработаны известными исследовательскими центрами и инженерами радиотехниками, достаточно сложно рассчитываются. Но каждая домашняя антенна для приема цифрового телевидения, использующая тот или иной принцип приема, может быть реализована своими руками. Среди них есть и очень простые конструкции.

Из пивных банок

Пожалуй, лучшая домашняя антенна для цифрового телевидения, изготовление которой доступно начинающим — это конструкция из двух пивных банок.История умалчивает, была ли она изобретена случайно, или появилась в результате специальных исследований. Но один факт не поддается сомнению: антенна из пивных банок для цифрового ТВ отлично работает, при условии хорошего сигнала транслятора в точке ее установки.

Для изготовления устройства понадобятся:

• пивные банки емкостью по 500 мл, 2 шт.;
• две планки из дерева, соединенные буквой Т;
• изолента;
• кабель с разъемом для подключения к телевизору.

Схема сборки проста. Банки прикручиваются к планкам на расстоянии между ними, равном диаметру каждой. Конец кабеля готовится. С него снимается внешняя изоляция на длину, равному расстоянию между банками. Оплетка аккуратно сматывается в жгут до точки неповрежденной оболочки провода. Его конец зачищается до центральной жилы примерно на 1 см.

Далее банки прикручиваются к плечам Т-образной опоры. К их донышкам крепятся подготовленные контакты кабеля, оплетка и центральная жила. Если банки жестяные, это легко сделать пайкой. В случае использования алюминиевой тары, концы контактов нужно залудить и закрепить к торцам емкостей саморезами.

Совет! Устройству может понадобиться дополнительная настройка, поэтому банки не стоит сразу приматывать плотно.

Сначала нужно подключить кабель к телевизору. Затем, двигая банки в стороны, приближая и удаляя друг от друга, добиваются максимального качества картинки. Если антенна из пивных банок для цифрового ТВ подключена к ресиверу, можно контролировать уровень сигнала по показаниям экранных индикаторов. По окончании процесса настройки банки плотно приматывают изолентой к плечам опоры.

Из коаксиального кабеля

Самый простой способ сделать антенну своими руками для цифрового телевидения — использовать коаксиальный кабель. Схема устройства и его расчет просты, а изготовление доступно даже начинающим.

Для антенны потребуется два куска обычного коаксиального кабеля с длиной, равной 1/4, 1/2 или целой длине волны середины диапазона доступных трансляторов. Расчет значения в метрах делается как 300000000, разделенное на частоту в Герцах. Это полная длина волны. Если размер кабеля кажется большим, его можно разделить напополам или на четыре части. Затем:

• концы кабеля зачищаются от изоляции на 1.5-2 см;
• оплетка аккуратно сворачивается в жгут;
• освобождается центральная жила;
• два отрезка кабеля укладываются полукругами;
• центральные жилы и жгуты оплеток на концах соединяются;
• к полученным точкам присоединяется центральная жила и оплетка кабеля, идущего к телевизору.

Настройка антенны производится изменением расстояния между точками концов полукругов.

Важно, чтобы восьмерка укладки кабеля сохраняла форму. Для этого провод можно уложить на лист картона и закрепить скотчем.

Бабочка

Антенна бабочка представляет собой разновидность классической штыревой, рассчитанной в дециметровом диапазоне. Для правильного определения размеров усиков достаточно найти длину волны делением скорости света 300000000 на частоту транслятора в Герцах.

Полученное значение для уменьшения габаритов антенны можно разделить на 2 или 4. После этого:

• готовят опору в виде деревянной планки;
• изготавливают углы 30 градусов из проволок, с длиной луча, равной выбранному по длине волны значению;
• прикручивают полученные заготовки к планке с шагом 18-20 см с двух сторон;
• соединяют усы справа и слева проводником;
• присоединяют концы ведущего телевизора к средней точке единого проводника или прямо к месту крепления усов.

Важно! Данная антенна практически идентична промышленно выпускаемым «полькам» для дециметрового диапазона. Однако она легко делается своими руками и рассчитывается по точным частотам трансляторов цифрового телевидения.

Тройной квадрат

Антенна три квадрата, на первый взгляд, простейшая и незатейливая. Но у нее есть ключевое преимущество в виде ярко выраженной диаграммы направленности. Это означает, что при малых габаритах и простоте она способна целиться в точку трансляции с той же эффективностью, что и конструкции типа волновой канал и логопериодическая.

Антенна тройной квадрат будет очень полезна в роли комнатной в условиях города. Это означает, что в отдельно взятой точке приема всегда присутствует значительный фоновый шум. Он формируется отражением сигнала от железобетонных конструкций и волновой интерференции вследствие наложения фронтов друг на друга.

Три квадрата обеспечат чистый сигнал при правильном прицеливании даже в условиях сильного фона. К несомненному достоинству антенны стоит отнести возможность направляться не только на основной поток транслятора, но и на отраженный сигнал. Для изготовления устройства своими руками, как видно из его конструкции, понадобится проволока и любая простая опора, например, деревянный брусок.

Логопериодическая

Логопериодическая антенна рассчитывается по сложному алгоритму. Данная конструкция разработана еще в 50-х годах прошлого века инженерами из США. Антенна проигрывает советскому решению, волновому каналу. Однако для приема цифрового телевидения данная конструкция обеспечивает практически одинаковый коэффициент усиления на всем диапазоне частот.

Антенна состоит из центрального U-образного фидера, к сторонам которого прикреплены вибраторы. Их длина варьируется от наименьшей, соответствующей четверти длины волны максимальной частоты вещания трансляторов, до самой длинной, соответствующей минимуму частоты вещания.

Вибраторы следуют на расстоянии, возрастающем в геометрической прогрессии. Они располагаются в правильном чередовании по обе стороны от полок фидера. При этом размещение нижних зеркально относительно верхних. Своими руками такую антенну можно сделать по упрощенной схеме. При этом ее габариты увеличиваются. Но взамен пользователь может тонко регулировать характеристики приема для каждого из диапазонов трансляции цифрового телевидения.

Антенна Харченко

Антенна Харченко относится к самому понятному, просто рассчитываемому и собираемому классу антенн.

Энтузиасту даже не понадобиться пользоваться онлайн-сервисами. Достаточно вычислить усредненную длину волны для транслируемого в регионе цифрового ТВ. Полученное значение и будет длиной квадрата, представляющего собой плечи вибратора антенны.

Конструкцию Харченко легко сделать направленной. Для этого антенна дополняется рефлектором. Он может быть сделан как из группы проводников, так и из сетки или куска металлического листа, фольги, наклеенной на картон.

В качестве заключения

Остановиться подробно на методиках расчета и сборке каждого из типа антенн в пределах обзорной статьи просто нереально. Но все энтузиасты самостоятельного конструирования антенн могут найти необходимые справочные материалы как на этом сайте, так и на других тематических площадках в интернете. Возможно, они натолкнут пользователя на идеи по усовершенствованию существующих решений или позволят изобрести новые.

Простая качественная цифровая ТВ антенна своими руками

Аналоговое телевидение используется всё меньше и меньше. На территории США аналоговое ТВ перестало существовать 17 февраля 2009 года, с тех пор все обладатели старых моделей телевизоров должны пользоваться конвертером цифрового сигнала. В России аналоговые каналы частично заменены DVB T2, и количество аналогового сигнала уменьшается с каждым годом.

Сначала мы приобрели конвертер, и уже после этого узнали, что он должен работать со специальной антенной. Мы купили такую, как на фото, она идет с активным усилителем сигнала, работающим от адаптера 12 В. Я не сразу сообразил, что цифровой сигнал передают обычные УВЧ-антенны.

Мы живем примерно в 48 км от местных телебашен, такая антенна должна обеспечивать отличный прием сигнала. Но обязательно нужно, чтобы антенна была развернута в направлении телебашни. Без усилителя сигнала изображение будет распадаться на пиксели, или вообще сигнал пропадет (сообщение «No Signal» появится на экране), даже если просто кто-то пройдет на линии приема в соседней комнате.

Хороший вариант – установить антенну на чердаке, но у нас одна из башен установлена под углом 45° по часовой стрелке к остальным башням, что затрудняет дальний прием ДВБ Т2.

Телевизионная антенна для цифрового телевидения лучшего качества вышла у меня практически задаром своими руками.

Шаг 1: Приступаем к изготовлению антенны

Отрежьте две алюминиевых полоски 3х17 см, я использовал для этого алюминиевые банки. Чтобы получить полоску нужной длины, мне пришлось отрезать также часть донышка банки. Продумайте, как вы будете резать эту часть банки, если у вас нет других вариантов достать алюминий.

Шаг 2: Закрепляем алюминиевые полоски

Обе пластины крепим на рейку для обрешетки, во внешних концах предварительно просверлив отверстия под обойные гвозди. Между соседними концами пластин оставьте расстояние 2,2 см. Соответственно, длина обрешетины должна быть 38 см.

Шаг 3: Присоединяем двухпроводной кабель

Разделите двухпроводной кабель 300 Ом (шнур от антенны) на два провода и каждый из них соедините с пластинами, закрепив винтом. Присоедините согласующий трансформатор комплексного сопротивления или адаптер для антенн 75-300 Ом.

Шаг 4: Убираем натяжение

Так как проводки двухпроводного кабеля, соединенные с алюминиевыми пластинами, рано или поздно сломаются из-за того, что они перекручены и провод постоянно тянет их вниз, я решил снизить давление на них. Изолента, намотанная на место разделения проводов из кабеля и их крепления к пластинам, не даст проводам перекручиваться.

Шаг 5: Устанавливаем рейку на подставку

Я хотел установить рейку так, чтобы алюминиевые пластины всегда были обращены в сторону телебашен. Из-за того, что провод антенны достаточно упругий, рейку нужно было зафиксировать. Для фиксации рейки я просверлил в ней отверстие с обратной от пластин стороны, и установил в отверстие штырь для опоры.

К выходу цифрового конвертера подключите адаптер 75-300 Ом, конвертер подключите к телевизору. Запустите сканирование частот, чтобы конвертер нашел доступные каналы. Попробуйте устанавливать цифровую антенну для телевизора в разных местах, располагая ее и горизонтально, и вертикально, чтобы найти наилучшую зону приема для просмотра.

Оказалось, что моя самодельная антенна работает куда лучше, чем купленная в магазине (фото под заголовком статьи), она не так зависит от ориентирования на вышки, изображение не распадается на пиксели и не теряет сигнал. Также сигнал не пропадает, если кто-то проходит на линии приема.

Шаг 6: Усиление сигнала

Добавить пассивный усилитель сигнала (то есть не требующий питания) можно установив параболический рефлектор из алюминия. На рисунке алюминиевые пластины антенны (красные) отдалены от рефлектора. Вы можете придумать и сделать свои чертежи расположения рефлектора и пластин телеантенны.

Шаг 7: Делаем параболический рефлектор

Параболическая кривая – линия, равноудаленная от данной прямой и данной точки. Вам нужно на широком столе из бумажных листов склеить большой лист. Если вы будете чертить фломастером, то можно использовать газетный лист, и лучше использовать красный или другой яркий цвет, чтобы он отличался от типографской краски. Вдоль нижнего края проведите прямую. Посередине проведите перпендикулярную ей прямую. Отметьте фокус на расстоянии 35,5 см от вертикальной прямой. Расстояние между фокусом и нижней прямой полностью на ваше усмотрение, но не забудьте, что от него зависит размер вашего рефлектора. Отметьте точку посередине между фокусом и нижней прямой. Это будет первая точка на вашей параболической кривой.

Отрезки В всегда перпендикулярны нижней прямой. Отрезки А идут под разными углами, так как соединяют фокус с вершиной отрезка В. Используйте две масштабных линейки и угольник. Отметьте точки в месте пересечения двух масштабных линеек при одинаковых значениях на них. Чем больше точек вы отметите, тем ровнее будет изгиб вашего рефлектора. Сложите лист пополам, чтобы обвести параболу на правой стороне листа.

Параболический рефлектор отражает попадающие на него сигналы в одну точку, тем самым усиляя их.

Способы изготовления DVB-T2 антенны для цифрового телевидения

Очень много людей делают антенны из обычного коаксиального кабеля для нового цифрового телевидения DVB-T/T2. В основном, особой популярностью пользуются вот эти три конструкции ниже. Давайте соберем все три экземпляра и проверим, какая-же антенна из представленных самая чувствительная.

Блок: 1/7 | Кол-во символов: 286
Источник: https://SdelaySam-SvoimiRukami.ru/5652-3-populjarnyh-antenny-iz-kabelja-dlja-cifrovogo-televidenija.html

Типы антенн для цифрового телевидения

Чтобы принимать сигналы цифрового телевидения, нужна хорошая антенна, способная принимать дециметровый сигнал. Подобные устройства отличаются от метровых небольшими размерами. Если рассматривать способ расположения устройств, то их можно разделить на три

• комнатные;
• уличные;
• гибридные.

Перед тем как отправиться за покупкой конструкции нужно определить, на какой удаленности от вашего дома находится вышка. Если она не далеко, а окна квартиры выходят как раз в ее сторону, то можно смело приобретать комнатный вариант.

На заметку! У каждого производителя подобных устройств существует несколько вариантов сборки, которые можно подобрать под конкретные параметры исходя из личных предпочтений.

Преимущества и недостатки всех видов

У всех видов антенн имеются как положительные характеристики, так и отрицательные, которые стоит изучить перед приобретением устройства.

Преимущества комнатных антенн:

• демократичная стоимость;
• простота подключения;
• небольшие габариты;
• с применением усилителя может подавать на приемник сигнал хорошего качества.

Недостатки комнатных антенн:

• под каждый канал придется искать индивидуальное местоположение;
• нестабильность изображения от частых перебоев в сигнале;
• невозможно настроить много каналов;
• чувствительность к посторонним факторам;
• если вышка находится далеко, то ее производительность сводится к нулю.

Этот вариант отлично подойдет на даче или в квартире только в том случае если передающая трансляцию вышка находится очень близко.

Комнатная антенна из коаксиального кабеля для усиления сигнала

Положительные факторы внешних устройств:

• возможность настроить все каналы одновременно;
• высокая надежность;
• принимает хороший сигнал и усиливает его при правильном расположении;
• стоит относительно недорого.

Минусы:

• имеет значительные габариты;
• нужно готовить мачту;
• не всегда в комплект входит телевизионный кабель;
• при установке на крышу требуется помощник.

Но, несмотря на данные недостатки, на дачах и в деревнях эти устройства остаются самыми популярными, так как отлично себя зарекомендовали.

Уличная антенна для ТВ в виде бабочки своими руками

Гибридные виды антенн имеют намного больше положительных сторон:

• отлично принимают сигнал на любой удаленности от передатчика;
• благодаря им можно настроить сразу все каналы, доступные в данной местности.

Из минусов можно назвать только сложность установки и достаточно высокую стоимость.

На данный момент многие домашние умельцы предпочитают изготавливать антенны для приема цифрового сигнала своими руками. Если подойти к этому процессу грамотно и применить немного усидчивости и терпения, то можно самостоятельно собрать конструкцию, которая ни чем не будет уступать покупному устройству.

Блок: 2/4 | Кол-во символов: 2681
Источник: https://meanders.ru/kak-sdelat-antennu-dlja-cifrovogo-tv-svoimi-rukami.shtml

Расчет

Существует два пути: смонтировать антенну для приема сигнала в общем диапазоне или для работы с конкретной частотой. При этом проблемой всегда становится слишком слабый сигнал, недосягаемость зоны приема или наличие поблизости заглушающего источника.

Однако неоспоримый плюс цифрового телевещания – способность передавать прямую и отраженную волну. А разнообразие конструкций позволяет подобрать оптимальный вариант антенны из кабеля для цифрового ТВ, которая обеспечит идеальную картинку и звучание.

Внимание! До окончания сборки и подключения проверка качества приема невозможна. Но если один из типов не подошел, значит, достаточно воспользоваться другой схемой и чертежами. В любом случае это лучше, чем платить деньги производителям, которые также не гарантируют отсутствие ряби, размытости видео, помех при воспроизведении.

Некоторые модели телевизоров с функцией Smart-TV способны измерить качественные показатели и определить причину неудобств. Самостоятельно, даже с применением специализированного оснащения произвести замеры, чтобы определить, отчего картинка некачественная, невозможно, если антенна не относится к категории всеволновых устройств приема, а причисляется к разряду дециметровых.

Правила расчета

Те, кто не пытается имитировать конструкцию «на глаз», задаются вопросом, как сделать антенну для телевизора своими руками, чтобы она по техническим характеристикам не уступала заводским модификациям? Ответ прост – пользуйтесь рекомендациями и правилами, описанными ниже.

Для начала уясните, что придется:

1. Рассчитать длину волны сигнала, принимаемого от каждого передатчика DVB-T2, находящегося в радиусе досягаемости.
2. Выбрать тот передатчик, который производит волны максимальной длины.
3. Вычислить ½ поперечного сечения волны, которая и будет проецироваться по горизонтальной оси антенны.

Важно, чтобы последняя величина соответствовала геометрическим размерам «ветвей». Это и будет областью приема качественного сигнала T2.

Практический пример

Допустим, что в населенном пункте, районе, городе округе или области работают три вышки, с рабочими параметрами:

1. 32 ТВК, 546 МГц.
2. 34 ТВК, 578 МГц.
3. 24 ТВК, 498 МГц.

Чтобы сделать антенну своими руками, на первом этапе еще до проектирования и сборки необходимо рассчитать длины волн по формуле ƛ = 300/F. А F в данном случае – это частота в мегагерцах.

Получается, что для этого примера ƛ равна 0,55; 0,52 и 0,60 соответственно. Это значит, что за основу берется третий мультиплекс, так как в своем рабочем диапазоне он выдает волну наибольшей длины.

Теперь остается разделить ее на 2, чтобы определить рабочую зону самодельной антенны. Коэффициент ½ берется потому что волна синусоидальна, а значит, в поперечном сечении она равняется ƛ/2, что соответствует 0, 30 м.

А так как в расчетах используется полудлина, зона охвата будет 0, 15 м. или 15 см. На основании полученных данных приступайте к разработке чертежей для последующего изготовления и монтажа элементов.

Расположение и подключение

Для принятия и обработки цифрового сигнала подойдет комнатный и уличный вариант конструкции. Антенну можно установить на крыше или специальной мачте, что улучшит качество приема. При этом используется телевизионный кабель. Но чтобы не создавать помех, имеет смысл сделать его как можно короче. Нужно выбрать оптимальный вариант высоты конструкции и длины шнура.

Блок: 3/5 | Кол-во символов: 3305
Источник: https://vodatyt.ru/moimi-rukami/tv-antenna.html

Первая антенна своими руками: штыревая

Это точно самая простая антенна. По сути это кусок провода, длиной 1/4 длины волны.
Берем кусок кабеля, защищаем его конец под штекер.

Одеваем и завинчиваем штекер.

Снимаем изоляцию с куска.

Затем удаляем экранированный слой. Сгибаем до перехода и линейкой отмеряем 12,8 см (1/4 длины волны) и отрезаем лишнее.

Блок: 3/7 | Кол-во символов: 346
Источник: https://SdelaySam-SvoimiRukami.ru/5652-3-populjarnyh-antenny-iz-kabelja-dlja-cifrovogo-televidenija.html

Варианты самоделок для приема DVB-T2

Прежде всего определимся, что конкретно мы ловим.

В России после введения федерального цифрового вещания по всей территории (за исключением некоторых районов, где оказалось дешевле всем жителям дать бесплатно пользоваться спутниковым вещанием) должны приниматься два мультиплекса – набора из 20 каналов, входящих в государственный пакет. Доступ к ним бесплатен, они передаются хоть и в цифровом виде, но открыто на дециметровом диапазоне.

Следовательно, требуется собрать телеантенну, рассчитанную на прием диапазона ДМВ.

Мнение эксперта

Виталий Садовников

Специалист по подключению и настройке цифрового телевидения

Задать вопрос

Из физики известно, что размер вибраторов для эффективного приема должен быть сопоставим с самой длиной волны, ее половиной либо четвертью. Диапазон ДМВ означает, что радиоволны будут иметь длину менее метра (например, для часто встречающегося диапазона передачи 650 МГц это значение будет 0,46 м). Получается, что размах элементов должен быть равен этой величине либо ее половине. Из этого надо исходить при самостоятельном изготовлении антенны для цифрового ТВ.

Вариантов конструкций, подходящих для приема телевизионного сигнала стандарта DVB-T2, множество: ДМВ-диапазон и условия его приема досконально исследованы поколениями ученых-физиков и радиолюбителей.

Перед вами сравнительная таблица характеристик наиболее простых и эффективных самоделок, используемых для приема цифрового телевидения:

Разумеется, это далеко не полный перечень того, что можно сделать своими руками. Однако схемы таких конструкций, как антенны Ковачева, Туркина и «волновой канал», имеют существенные недостатки:

• слишком сложны, при этом эффективность не настолько выше, чтобы неподготовленному человеку имело смысл пробовать их изготовить;
• дальнобойные, но узкополосные. Например, если оба мультиплекса разнесены на 6 и более каналов (что регулярно встречается у ретрансляторов в сельской местности), придется делать и настраивать две антенны конструкции Туркина, для каждого мультиплекса свою, а затем подбирать согласующий трансформатор и выравнивать (в идеале – до миллиметра) длину кабелей.

Далее рассмотрим каждый вариант отдельно, выделим основные плюсы и минусы.

Блок: 2/3 | Кол-во символов: 2208
Источник: https://ProDigTV.ru/efirnoe/antenna/dlya-tsifrovogo-tv-svoimi-rukami

Расположение и подключение

Когда произведены теоретические расчеты, осталось спланировать будущую конструкцию для сборки своими руками.

К планировке можно отнести два вопроса:

• расположение
• подключение.

Эти факторы взаимосвязаны и конфликтуют между собой:

• Можно изготовить домашнюю или уличную антенну своими руками. Последняя может быть простым однонаправленным приемником для телевидения, которому не мешают ослабляющие сигнал преграды (стены дома, иные строения).

  Также уличную цифровую антенну можно установить на крыше, что значительно улучшит качество принимаемого сигнала. Она должна быть направлена на ретранслятор цифрового телевидения.

• Для установки на улице, и тем более на крыше, требуется протяженный кабель. Он вызывает естественное рассеивание сигнала (шумность) и чем больше его длина, тем более слабый уровень сигнала доходит до телевизора.

Чтобы сделать антенну для цифрового телевидения своими руками, которая будет эффективно работать, потребуется искать компромисс между этими факторами.

В районе плотной застройки или малонаселенных районах с большим расстоянием от ретранслятора телевидения цифровую антенну придется выносить на улицу. В остальных случаях эффективно работает и комнатный приемник.

Совет! Нет четкого правила по выбору места размещения, каждый случай уникален. Лучший показатель надежной установки — соседние дома. Если наблюдается много уличных устройств для приема телевидения — ее же и изготавливать. В районе сверхплотной застройки нужно глянуть на крыши многоэтажных домов.

Небольшое число приемников еще ни на что не указывает (иногда для большей уверенности жильцы устанавливают их даже в условиях хорошего приема комнатными устройствами). Только если антенн много, и среди них есть коллективные, потребуется установка на крыше.

Блок: 4/6 | Кол-во символов: 1781
Источник: https://prosmartv.ru/receiving/tsifrovaya-antenna-dvb-t2-svoimi-rukami.html

В заключение

Собрать антенну для приема цифрового вещания не сложно. В подборке описаны самые простые и недорогие устройства, которые может смонтировать любой домашний мастер за несколько минут. Но если нет желания заниматься данной работой, и есть средства, то всегда можно установить специальную спутниковую конструкцию, которая в любой ситуации будет работать без перебоев. Но стоит понимать, что за такое телевидение придется оплачивать абонентскую плату ежемесячно.

Блок: 4/4 | Кол-во символов: 469
Источник: https://meanders.ru/kak-sdelat-antennu-dlja-cifrovogo-tv-svoimi-rukami.shtml

Антенна Харченко для цифрового ТВ: насколько уверенно работает

Общий вид собранной мной конструкции показываю фотографией. С учетом вертикальной поляризации она расположена в форме восьмерки, а для горизонтальной ориентации ее поворачивают бабочкой.

Для наглядности рассмотрения перевернул ее обратной стороной: экраном к передающему центру, а активным вибратором, выполненным из медной шинки — в комнату.

ТВ кабель просто примотан изолентой по одной стороне квадрата, закреплен на стойке и в моем случае служит еще крепежным элементом: просто перекинут через карниз шторы: на нем висит антенна.

Мою конструкцию уже повторили многие соседи. Наблюдаю это вот таким оформлением окон.

Люди подвешивают восьмерку даже на занавески, стали делать ее без экрана и крепежной рейки: один активный вибратор уверенно обеспечивает прием. Этим упрощают сборку. Однако, в случае появления посторонних помех экран советую все же собирать.

Делаю вывод, что антенна Харченко в зоне уверенного приема работает вполне надежно. Поскольку ее расчет и монтаж простой, не требует дефицитных деталей, то рекомендую к сборке.

Как рассчитать размеры антенны для цифрового телевидения своими руками простыми способами

Для определения габаритов конструкции Харченко я нашел много рекомендаций, которые, мягко говоря, не стыкуются, но работают. На картинке привожу только 3 методики расчета.

А еще есть онлайн калькуляторы, вычисляющие различные размеры. Все это я объясняю тем, что такая конструкция не критична к точности изготовления, что считаю ее преимуществом.

Для проверки выбрал ту методику, где сторона квадрата составляет 0,25 длины волны электромагнитного колебания λ. Здесь надо меньше материала, а условия работы наиболее усложненные.

Умножаю длину волны 48 на 0,25 и получаю сторону квадрата 12 см.

А дальше показываю технологию, которую вам не сложно будет повторить. Но рекомендую все же немного увеличить сторону квадрата.

Тогда она станет захватывать чуть больший диапазон сигналов за счет того, что подобная форма вибратора обрабатывает все амплитуды полуволн напряженности, которые умещаются внутри нее. За счет этого и обеспечивается ее широкополосность.

Как сделать антенну Харченко: личный опыт «сборки на коленке» с фотографиями

Активный вибратор делал из медной шинки прямоугольного сечения 1х4 мм.

Такой профиль сложно выгибать. Приходится работать в тисках. Проще работать с круглым сечением. Среднюю часть зачистил от лака и пропаял паяльником контактные площадки.

По одной стороне квадрата примотал изолентой коаксиальный кабель и припаял его токоведущие жилы к подготовленным площадкам.

За счет созданной полупетли образуется угол согласования волновых сопротивлений кабеля и антенны. Это наиболее простая в исполнении конструкция. Но она играет важную роль.

Показываю это подключение дополнительными фото на готовой антенне.

Дальше мне осталось выполнить экранирующую решетку, которая блокирует посторонние сигналы с противоположной стороны, чтобы они не ухудшали прием информации.

Разметил деревянную рейку, просверлил в ней тонкие отверстия.

Вставил в них отрезки проволоки, длина которых немного перекрывает площадь активного вибратора, заклинил их спичками. Можно еще клея добавить.

Получилась вот такая антенна Харченко для цифрового ТВ с подключенным к ней кабелем.

Здесь показываю ее расположение на окне во время работы прошлым летом.

А этот снимок сделал недавно: показываю еще ее один вид.

В это время я уже отказался от использования антенны для цифрового ТВ DVB T2 после подключения оптоволокна и перехода на пакет услуг Ясна от Белтелеком.

Блок: 3/6 | Кол-во символов: 3528
Источник: https://ElectrikBlog.ru/antenny-dlya-cifrovogo-tv-dvb-t2/

Трехэлементный или четырехэлементный волновой канал

Для классического типа «волновой» трехэлементной антенны характерно наличие следующих составляющих:

• директора, который имеет самую маленькую длину и направлен в сторону телевышки;
• вибратора прямоугольной формы;
• рефлектора.

Коэффициент усиления устройства – до 6 Дб. Антенна способна улавливать отраженный сигнал DVB-T2 от телецентра примерно в 5 км или в прямом видении до 30 км.

Не дающее большого усиления, такое устройство не подходит для дальних приемов обозначенных сигналов. Чтобы увеличить коэффициент усиления, нужно вооружить конструкцию еще десятью и более элементами. Делать самостоятельно такую антенну очень сложно. Оптимально иметь три или четыре элемента.

Алгоритм действий такой:

1. Необходимо запастись медным проводом либо трубкой от 0,2 до 0,5 см в диаметре. Рефлектор, директор и вибратор припаиваем к направляющей устройства.
2. Крепится конструкция на диэлектрический шест, находящийся рядом с кабелем. Согласование с ним антенны производится отрезком кабеля антенны – U-колена, сопротивлением волн 75 Ом. Длина его умножается на коэффициент укорочения, присущий марке используемого кабеля.
3. Вибратор антенны спаивается с двух сторон с центральными жилами U-колена. Последние таким же образом соединяются с экранами отводящего кабеля, а его центральная жила – с вибратором антенны.

Увеличить коэффициент усиления максимум на 2 Дб поможет добавление одного директора, что на выходе даст четырехэлементную антенну и увеличение зоны стабильного приема на несколько километров.

Процесс изготовления трехэлементной антенны «волновой канал» показан в этом видео:

Блок: 5/8 | Кол-во символов: 1611
Источник: https://GoGoSmart.ru/texnika/antenna/antenna-dlya-cifrovogo-tv-svoimi-rukami.html

Третья антенна по типу второй: петличная

Эта антенна похожа на предыдущую, за тем исключением, что в центре не делается сантиметровый вырез.

А соединение идет только центральной жилой без экрана.

Блок: 5/7 | Кол-во символов: 195
Источник: https://SdelaySam-SvoimiRukami.ru/5652-3-populjarnyh-antenny-iz-kabelja-dlja-cifrovogo-televidenija.html

Смотрите видео

Блок: 7/7 | Кол-во символов: 16
Источник: https://SdelaySam-SvoimiRukami.ru/5652-3-populjarnyh-antenny-iz-kabelja-dlja-cifrovogo-televidenija.html

Какую же антенну выбрать для цифрового телевидения?

Проведем испытания и определим какая же антенна обладает лучшей чувствительностью.

В итоге вот как расположились звезды:

Итак, вывод прост:

Блок: 6/7 | Кол-во символов: 190
Источник: https://SdelaySam-SvoimiRukami.ru/5652-3-populjarnyh-antenny-iz-kabelja-dlja-cifrovogo-televidenija.html

Кол-во блоков: 12 | Общее кол-во символов: 16616
Количество использованных доноров: 7
Информация по каждому донору:

1. https://meanders.ru/kak-sdelat-antennu-dlja-cifrovogo-tv-svoimi-rukami.shtml: использовано 2 блоков из 4, кол-во символов 3150 (19%)
2. https://vodatyt.ru/moimi-rukami/tv-antenna.html: использовано 1 блоков из 5, кол-во символов 3305 (20%)
3. https://prosmartv.ru/receiving/tsifrovaya-antenna-dvb-t2-svoimi-rukami.html: использовано 1 блоков из 6, кол-во символов 1781 (11%)
4. https://ElectrikBlog.ru/antenny-dlya-cifrovogo-tv-dvb-t2/: использовано 1 блоков из 6, кол-во символов 3528 (21%)
5. https://SdelaySam-SvoimiRukami.ru/5652-3-populjarnyh-antenny-iz-kabelja-dlja-cifrovogo-televidenija.html: использовано 5 блоков из 7, кол-во символов 1033 (6%)
6. https://GoGoSmart.ru/texnika/antenna/antenna-dlya-cifrovogo-tv-svoimi-rukami.html: использовано 1 блоков из 8, кол-во символов 1611 (10%)
7. https://ProDigTV.ru/efirnoe/antenna/dlya-tsifrovogo-tv-svoimi-rukami: использовано 1 блоков из 3, кол-во символов 2208 (13%)

Антенна для цифрового ТВ своими руками (15 фото)

Самодельная активная антенна для цифрового ТВ своими руками: подробное описание изготовления с пошаговыми фото.

Для приёма цифровых каналов, вовсе необязательно покупать дорогую антенну, ведь можно своими руками сделать хорошую, мощную антенну и обойдётся она вам в три раза дешевле!

Итак, для приёма цифровых каналов, понадобится телевизор и цифровая приставка, если в вашем телевизоре уже есть встроенный цифровой тюнер DVB T-2, то и приставка ненужна, остаётся сделать самодельную антенну и подключить её к телевизору.

Сразу хочу уточнить, что цифровое ТВ, де-то будет работать и с куском провода, а где-то и наружная активная антенна не всегда помогает, здесь всё индивидуально, зависит от местности и отдалённости телевизионной вышки. Универсального решения нет, но в любом случае, телевизионный сигнал, принимаемый активной антенной — более устойчив, и для подавляющих случаев такой антенны вполне достаточно.

Рассмотрим процесс изготовления антенны для приёма цифрового ТВ.

На понадобятся материалы: проволока или трубка – алюминиевая или медная Ø 3 — 5 мм. длиной примерно 600 мм.

Комплект метизов, состоящий из двух винтов М3 × 10 мм, двух гаек М3, и четырёх шайб.

Для подключения антенны будем использовать коаксиальный (антенный) кабель.

Штекера.

Усилитель антенный от (я предпочитаю в данной конструкции — 555, 777, 2000) — 1 шт. (продаётся в каждом радиомагазине).

Инжектор к усилителю (если используете цифровую приставку, то инжектор ненужен, питание усилителя идёт от приставки).

Процесс изготовления ТВ антенны очень прост: отрезаем от проволоки длину в 600 мм, затем нужно согнуть кольцо (изготовить вибратор), а кончики расплющить и просверлить в них отверстия Ø 3 мм.

При наличии усилителя, строгие размеры вибратора не критичны, но, несомненно, они будут очень важны (необходимо рассчитывать), если делать антенну в пассивном варианте (без усилителя).

Подсоединяем телевизионный кабель к антенному усилителю. Внимательно проследите, чтобы не было замыкания между оплёткой и центральной жилкой коаксиального кабеля.

Далее кабель идущий от антенного усилителя подсоединяем к инжектору.

Выгнутый из проволоки вибратор, крепим к плате усилителя.

Собрав всё вместе, нужно подключить кабель антенны к приставке или через инжектор непосредственно к телевизору с DVB T-2 тюнером.

Зайдя в МЕНЮ, в ручной настройке, установить канал для цифрового приёма в данной местности, и включив питание антенны (в МЕНЮ для ТВ приставок) или через инжектор (для телевизора с DVB T-2 тюнером), найти место лучшего приёма для антенны, ориентируясь по шкале «качества сигнала» на экране телевизора.

Самодельная антенна с усилителем, отлично ловит цифровые ТВ каналы, её конструкция предельно проста, изготовить может каждый желающий.

Как сделать антенну для цифрового телевидения своими руками

Нет желания покупать антенну для эфирного стандарта DVB-T2? Мы расскажем, как быстро смастерить самодельную из подручных материалов.

Не так давно мы публиковали подборку антенн, подходящих для эфирного цифрового телевидения стандарта DVB-T2. Но их вовсе не обязательно покупать, тем более, что стоимость устройства вместе с цифровым приемником может вылиться в приличную сумму. Причем, такая антенна должна подходить по параметрам частотного диапазона, который применяется в районе вашего проживания. Иначе используемый в антенне мультиплекс не будет принимать все доступные каналы ТВ.

Мы расскажем, как узнать частотный диапазон вашего региона и рассчитать параметры нужной антенны. Также, наша пошаговая инструкция поможет быстро сделать из подручных материалов качественную антенну для приема эфирных каналов нового цифрового стандарта DVB-T2.

Для справки:

Мультиплекс (от англ. multiplex — смесь, смешанное; также мукс) — объединение в единый цифровой пакет телевизионных каналов при цифровом телевещании

Что понадобится для сборки цифровой антенны

Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.

Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.

Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.

Помимо самого антенного кабеля вам понадобится:

— паяльник с припоем и канифолью;

— острый нож с коротким лезвием

— плоскогубцы с функцией кусачек и изолента

— герметик или клеевой пистолет с соответствующими расходными пластиковыми стержнями (если вы собираетесь размещать антенну снаружи).

Особенности конструкции антенны

Большинство предлагаемых на просторах Интернета антенн имеют уголковую конструкцию из медных или алюминиевых трубок (или толстых проводов), которая отлично работает на открытой местности при прямой видимости транслятора. Другой тип имеет в своей основе круг из антенного кабеля.

И та и другая конструкция обеспечивают не очень хороший прием в плотной городской застройке или в местах, закрытых от прямой видимости транслятора.

Наш вариант антенны (подсмотренный на просторах популярного видеохостинга) ориентирован как на прямой сигнал, так и на отраженный от зданий в городе. Именно поэтому конструкция состоит из двух концентрических колец, сделанных из антенного кабеля, что существенно упрощает ее изготовление.

Это может быть интересно:

— Какую приставку для цифрового телевидения лучше купить

— Какую антенну купить для цифрового ТВ? Сравниваем варианты

Как сделать антенну для цифрового телевидения своими руками: пошаговая инструкция

Прежде, чем начинать резать и зачищать провод, нужно определить правильную длину отрезков кабеля для составляющих нашей антенны. Для этого нужно узнать частоту вещания цифрового телевидения в вашем районе. Но как рассчитать антенну для цифрового ТВ? Зайдите на официальный сайт карта.ртрс.рф и найдите район вашего проживания. В левом меню выделите чекбокс «Частотные зоны». Теперь на карте, помимо диапазонов частот, будут отображены мультиплексные пакеты и указаны количество входящих в них каналов. Например, почти по всей Московской области в I-мультиплекс (РТРС-1) входит 10 каналов (они вещаются на канале 30) и поймать его можно на частоте 546 МГц, во II-мультиплекс (РТРС-2) входит также 10 каналов и вещаются они на канале 24 на частоте 498 МГц.

Чтобы, исходя из частотных карт, вычислить длину отрезков кабеля для антенны, нужно использовать формулу определения длины волны:

λ=300/F, где F — частота передаваемого сигнала в МГц.

Например, для частоты 546 МГц длина волны получается около 550 мм. Именно такой отрезок кабеля нужно использовать для получения первой окружности антенны.

Для приема второго мультиплекса с частотой 498 МГц длина антенного кабеля должна составлять около 600 мм.

Первый шаг — отрежьте кабель нужными отрезками. В нашем случае это 550 и 600 мм. После этого каждый конец кабеля освобождается на 15 мм от внешней оплетки, а экранирование скрутите в тугую косичку и залудите паяльником. Центральную часть провода оставьте не тронутой в оплетке. Она не понадобится.

Второй шаг — спаяйте правый конец залуженной косички экрана одного провода с другим, затем также поступите с левыми концами кабеля. Центральные провода антенного кабеля не трогайте. Их даже можно обмотать изолентой, чтобы концы не соприкасались друг с другом.

Таким образом, основа нашей концентрической антенны сделана.

Третий шаг — сверните оба отрезка в кольца и расположите концентрически, т.е. одно кольцо внутри другого, например, на картонке из под обуви и закрепите ближе к концам упаковочными проволочками. Дело остается за малым — подсоединением антенного кабеля, ведущего к вашему телевизору и изоляцией оголенных контактов.

Четвертый шаг — возьмите ваш антенный кабель необходимой длины, зачистите его оба конца от внешней оплетки примерно на 15 мм. Конец кабеля, ведущий к антенне, зачистите особым способом: оплетку экранирующего кабеля скрутите в тугую косичку и залудите.

А центральный провод зачистите от оставшейся оплетки на 10 мм, оставив около 5 мм оплетки для зашиты от замыкания с проводом экрана.

Пятый шаг — подведите антенный кабель с подготовленными концами к полученной ранее антенне из концентрических колец и скрутите конец оплетки от него с концом от левой части антенны, спаяйте полученное соединение.

Шестой шаг — изоляция оголенных проводов. Для этих целей можно использовать изоленту или клеевой пистолет (если он у вас есть).Второй провод — центральную жилу кабеля, скрутите с концом оплетки правой части антенны и спаяйте соединение. Таким образом, вы получите припаянную оплетку экрана к левой части кольца, а центральную жилу — к правой части контура.

Седьмой шаг — подсоединение кабеля к антенному штекеру. Для этого обрежьте примерно на 15 мм внешнюю пластиковую оболочку кабеля и выверните наизнанку экранирующую проволоку, натянув ее на оболочку. Аккуратно зачистите на 10 мм центральную жилу. Вставьте ее в центральную часть штекера (если конструкция позволяет), а затем навинтите внешнюю экранирующую гайку, чтобы она плотно охватила экранирующую часть провода. Остатки экрана можно аккуратно отрезать.

Таким образом, наша универсальная антенна для приема двух диапазонов частот готова к использованию внутри помещения. Антенна не требует усиления и дополнительных блоков питания. Но в плотной городской застройке все еще остается вопрос, как правильно установить антенну для цифрового телевидения. Для этого попробуйте экспериментальным путем определить место наилучшего приема.

Если ваш телевизор не оснащен современным ресивером для приема эфирного цифрового телевидения стандарта DVB-T2, потребуется докупить этот блок.

Мощная современная самодельная антенна HDTV: 7 шагов (с изображениями)

Телевизионные антенны существуют уже много лет — и люди пробовали всевозможные неприглядные вещи, чтобы «исправить» их или заставить работать лучше — от прикрепления металлической одежды ангар на алюминиевой фольге! Я понял, что это не работает, и я не хочу тратить деньги на новые неисправные антенны. Иногда лучший способ исправить что-то — это Сделай сам !!!

Много месяцев назад я решил отказаться от кабельного телевидения.Моя местная кабельная компания убедила меня платить 10 долларов в месяц за местные каналы — это казалось нормальным. Антенны, казалось, ушли в прошлое — даже не думал о том, чтобы попробовать их использовать. Итак, прошло несколько месяцев, и прекрасная кабельная компания подняла цену на мой местный канал до 35 долларов в месяц; смешно для нескольких каналов. Я избавился от него и купил антенну. У первого почти не было канала — и у него был ужасный прием. Зря потратил деньги на вторую, которую я использовал некоторое время. Но, если бы мой кот подошел к окну, каналы не работали бы.Мне пришлось бы постоянно двигать эту штуку, чтобы попытаться получить прием — даже тогда она бы погасла много раз. Я покрыл его алюминиевой фольгой, и это выглядело безумно и ужасно — и это не помогло. Очень хотелось посмотреть Masterchef!

Итак, я поискал в Интернете и нашел информацию о том, как сделать современную антенну HDTV из картона и алюминиевой фольги. Я сказал об этом своему отцу, и он сначала рассмеялся, но после того, как он услышал о моем, он хочет, чтобы я сделал его одним из них! Я прочитал массу комментариев от людей, которые сделали этот тип антенны, и они были в восторге от того, насколько она лучше, чем их дорогая антенна за 70 долларов! Итак, я должен поблагодарить и отдать должное парню, который создал этот дизайн здесь — большое вам спасибо за то, что поделились этим с миром! Вы также можете получить шаблон там.Инструкции были отличными, но я плохо разбираюсь в электронике, и то, что я смог это сделать, означает, что это просто! Я надеюсь, что мой путеводитель и фотографии помогут тем, кто похож на меня, и которым нужно еще больше разбираться. Я старался делать много четких снимков.

Прежде чем мы начнем, я просто хочу сказать, что после подключения этого устройства, даже не помещая его высоко или в каком-либо определенном направлении или особом месте — у меня появилось больше каналов, чем я когда-либо принимал на этом телевизоре. У меня больше каналов, чем было, когда я заплатил за них кабельной компании! Все они кристально чистые — мне это нравится! Кроме того, не забудьте повторно сканировать каналы после подключения — это также увеличило количество каналов, которые я получил.

Лучшие наружные телевизионные антенны для развлечений

Фото: depositphotos.com

Несмотря на то, что в последние годы наблюдается тенденция расставания отрезателей кабеля со своими кабельными компаниями, эти же люди, как правило, пользуются множеством потоковых сервисов на которые они подписываются каждый месяц. Хотя каждая услуга стоит копейки на доллар по сравнению с полноценным счетом за кабельное телевидение, две или три подписки могут сложиться.

Вместо подписки на потоковые сервисы вы можете смотреть бесплатные телеканалы из радиоволн вокруг вашего дома.Лучшие наружные телевизионные антенны требуют лишь небольших вложений времени и денег, поэтому за короткое время вы сможете сэкономить на кабельных услугах и услугах по подписке, одновременно просматривая свои любимые каналы в HD-качестве.

Хотя вы можете относиться к этому скептически, уличные телевизионные антенны действительно работают и являются отличной альтернативой для ваших развлечений. Они могут задействовать целый ряд каналов, включая местные, национальные и общественные. Их также относительно легко установить, заручившись помощью разнорабочего или сделав это самостоятельно, при условии, что вы не боитесь высоты.

1. НАИЛУЧШИЕ В ЦЕЛОМ: Channel Master EXTREMEtenna CM-4228HD
2. НАИЛУЧШЕЕ ЗНАЧЕНИЕ: PBD Уличная цифровая усиленная антенна Yagi HDTV
3. ВЫБОР ДЛЯ ОБНОВЛЕНИЯ: Channel Master Digital Advantage Antenna CM-2020 BEST Антенны Прямая телевизионная антенна Clearstream 4V C4-V-CJM
4. НАИЛУЧШИЙ ДЛИННЫЙ ДИАПАЗОН: Пятизвездочная наружная цифровая усиленная антенна HDTV
5. НАИЛУЧШИЙ МОТОРИЗОВАННЫЙ: PBD Цифровая наружная телевизионная антенна
6. НАИЛУЧШИЕ ДЛЯ УСТАНОВКИ ATTIC GE Наружная телевизионная антенна, 29884
7. ПОДДЕРЖКА ЛУЧШЕГО ПРИЛОЖЕНИЯ: RCA Outdoor Yagi HD Antenna, 4K 1080P

Фото: amazon.com

Что следует учитывать при выборе лучшей наружной телевизионной антенны

Прежде чем вы начнете покупать лучшую наружную телевизионную антенну для вашего дома, необходимо принять во внимание несколько факторов, чтобы выбрать наиболее подходящую модель для вашего дома. ситуация.

Расположение и структура здания

Местоположение и конструкция вашего дома могут иметь большое значение для выбора правильной наружной телевизионной антенны. Например, если вы живете в городе, вам придется бороться с другими факторами, чем если вы живете в отдаленной долине, вдали от телебашни.

Если вы живете в городе, возможно, вам не придется сильно беспокоиться о приеме антенны. Тем не менее, что может быть фактором, так это правила вашего ТСЖ или исторического общества относительно наружных антенн. Многие из этих организаций не хотят, чтобы ваша антенна была видна, поэтому вам лучше выбрать модель, которую можно установить на чердаке.

Если вы находитесь на большом участке земли в отдаленной долине, вам придется меньше беспокоиться о внешнем виде антенны и больше о приеме сигнала. В этом случае вам может потребоваться высокая антенная мачта, чтобы поднять спутник как можно выше над вашим домом.Чем он выше, тем больше у вас шансов получить надежный прием.

Размер и высота антенны

При покупке лучшей наружной телевизионной антенны помните, что размер и высота могут быть важными факторами, влияющими на качество работы устройства. Сигнальные волны, которые улавливаются антеннами, могут быть заблокированы большими препятствиями, такими как высокие здания, горы и даже большие углубления в земле. Если у вас плохой прием, это может быть связано с блокировкой между вами и телебашней.

В этом случае вы можете приобрести антенну большего размера или увеличить высоту антенны. Более высокая антенна с большей вероятностью уловит качественный сигнал и улучшит качество приема. Особенно это актуально в долине. Однако антенны большего размера могут улавливать более слабые сигналы, поэтому они также имеют свои преимущества.

Диапазон сигнала

Если в вашем районе нет стандартного кабеля, дальность сигнала, безусловно, является наиболее важным фактором при выборе лучшей наружной телевизионной антенны для ваших нужд.Для тех, кто находится на небольшом расстоянии от радиовещательной вышки, антенны с радиусом действия 70 миль более чем достаточно. Если вас нет рядом с ближайшей вещательной вышкой, антенна ближнего действия может оказаться бесполезной. Вместо этого обратите внимание на антенну с радиусом действия от 150 до 200 миль для оптимального качества вещания.

Имейте в виду, что, хотя вы также можете приобрести усилитель сигнала, они не улучшат прием вашей антенны. Они просто компенсируют качество и потерю сигнала между антенной и телевизором.С учетом сказанного фактической проблемой может быть потеря сигнала, а не прием, который принимает антенна, поэтому обратите внимание на усилители сигнала в качестве потенциального решения.

Возможность HD

Споры ведутся вокруг того, действительно ли возможности HD имеют большое значение для качества телевизионных программ. Тем не менее, большинство производителей наружных телевизионных антенн заявляют, что их продукция поддерживает HD-качество. По этой причине его стоит рассмотреть, хотя бы как показатель возможностей.

В сегодняшнем телевещании антенны принимают цифровой сигнал, что означает, что у вас либо есть канал, либо его нет. Если у вас плохой прием, вы не увидите нечеткую картинку; вместо этого на экране отобразится сообщение «Нет сигнала». Таким образом, если ваша антенна поддерживает HD, ваше телевизионное изображение в большинстве случаев должно быть кристально чистым или с качеством, подобным HD.

Всенаправленный прием

Если вы не заинтересованы в наборе номера с идеальным приемом, а предпочитаете приобретать антенну типа «установил и забыл», наружная всенаправленная телевизионная антенна может быть лучшим выбором для вас.Эти антенны не нужно направлять прямо на вещательную вышку для наилучшего приема. Они круглые, как диск, и имеют антенные элементы по всему диску, чтобы принимать сигналы с любого направления.

Помните, что многие всенаправленные антенны имеют более короткие диапазоны, чем направленные антенны. Этот стиль может быть вариантом, только если вы относительно близко (менее 100 миль) к телебашне.

Возможности подключения

Хотя к наружной телевизионной антенне можно подключить несколько телевизоров, следует учитывать несколько факторов.Обычно хорошо использовать разветвитель для перенаправления сигнала антенны для подключения к двум телевизорам; однако может быть сложно перенаправить сигнал на более чем два телевизора, если ваша антенна не поддерживает двойное подключение.

Имейте в виду, что вам необходимо приобрести коаксиальный разветвитель, если он не входит в комплект поставки антенны, которую вы приобретаете, чтобы воспользоваться преимуществами двойного подключения. Несмотря на слово «двойной», обычно можно разделить сигнал между тремя или более отдельными телевизорами с помощью коаксиального разветвителя.

Кабельная проводка

Если у вас возникли проблемы с приемом вашей наружной телевизионной антенны, но вы находитесь в пределах досягаемости и направлены прямо на телевещательную вышку, это может быть проблема с кабелем.

Телевизионный сигнал проходит от источника к телевизору по коаксиальному кабелю, и не все коаксиальные кабели имеют высокое качество. Коаксиальный кабель доступен в различных классах, причем RG-6 достаточен для стандартного телевизионного приема, а RG-11 является лучшим для сигнала HD. Независимо от того, придерживаетесь ли вы мировоззрения о сигнале HD, использование коаксиального кабеля с поддержкой HD обеспечит наилучший путь для сигнала вашей антенны, идущего к телевизору.

Стоит отметить, что в этом сценарии вы также можете добавить усилитель сигнала. Хотя вы можете подумать, что усилитель увеличивает прием вашей антенны, на самом деле он просто улучшает качество сигнала от антенны.

Простота установки

Есть причина, по которой установщики антенн получают хорошую зарплату: это не всегда легкая работа. Если вы особенно удобны, есть наружные телевизионные антенны, которые, вероятно, вам под силу установить и настроить.В большинстве комплектов есть необходимое оборудование для крепления антенны к опоре, хотя некоторые из них поставляются с самой опорой.

Выбор антенны, которую можно установить самостоятельно, может сэкономить немало денег, даже если опору придется покупать отдельно. Подумайте о том, чтобы сначала установить кронштейны для антенны у себя дома или на крыше, а затем установить антенну и столб как единое целое, вместо того, чтобы пытаться прикрепить антенну к концу длинной стойки, когда вы находитесь в 30 футах в воздухе. Стоит продумать и безопасность, и удобство.

Наши фавориты

Лучшие наружные телевизионные антенны доступны в различных размерах и возможностях. Некоторые из них имеют невероятно большие расстояния, что отлично подходит для жителей отдаленных районов. Другие компактны и менее заметны для глаза. Какими бы ни были ваши потребности, ознакомьтесь с этим списком лучших вариантов, которые отражают одни из лучших моделей наружных телевизионных антенн на рынке.

Фото: amazon.com

Channel Master существует с момента появления технологии телевизионных антенн.Наружная телевизионная антенна EXTREMEtenna CM-4228HD — это результат многих лет исследований и инноваций. Этот HD-спутник имеет поле обзора 180 градусов и может принимать каналы в пределах 80 миль от вещательной вышки, включая сигналы UHF, VHF, FM и HD, поэтому домовладельцам, впервые перерезавшим шнур, не нужно жертвовать свои любимые каналы.

Если вы устанавливаете эту антенну, потребуются дополнительные детали. В этот комплект не входит столб (более подходящее название — мачта) или кронштейны, необходимые для его крепления на стене дома.

Фото: amazon.com

Если вы хотите попробовать эфирное телевидение без больших вложений, обратите внимание на наружную цифровую усиленную антенну Yagi HDTV PBD. Эта наружная телевизионная антенна, откалиброванная по направлению к телевещательной вышке, имеет радиус действия 120 миль, что идеально подходит для жителей удаленных мест. Антенна принимает передачи VHF, UHF и HD со встроенным усилителем, который помогает обеспечить наилучшее возможное качество звука и видео. Он поставляется в основном собранным и готовым к установке.

Эта антенна PBD включает в себя кронштейны, необходимые для ее крепления к опоре, хотя вам придется поставить опору самостоятельно. Также стоит отметить, что чем выше вы можете установить антенну, тем больше каналов вы получите. Хотя это верно для всех антенн, в частности, нижние антенны должны быть установлены как можно выше для лучшего приема.

Фото: amazon.com

Когда производитель заявляет о дальности действия антенны, иногда он завышает возможности продукта.Однако в случае с Channel Master Digital Advantage дело обстоит иначе. Эта антенна с радиусом действия 100 миль принимает каналы UHF, VHF и HD при условии, что она должным образом совмещена с радиовещательной вышкой. Большой размер (почти 8 футов в длину) и качественные компоненты гарантируют, что эта антенна обеспечивает четкое вещание на ваш телевизор.

Хотя большинство антенн не имеют вехи, эта антенна также не имеет коаксиального кабеля. Для завершения процесса установки вам потребуется приобрести кабель.

Фото: amazon.com

Когда дело доходит до предоставления максимальных возможностей в небольшом корпусе, обеспечивает Antennas Direct Clearstream 4V Antenna. Эта компактная наружная телевизионная антенна имеет ширину менее 30 дюймов и высоту около 20 дюймов, а в комплект входят монтажная стойка и кронштейны для легкой установки. Clearstream 4V имеет радиус действия 70 миль и принимает как UHF, так и VHF частоты. Эта антенна также принимает каналы HD 1080i там, где они доступны, без дополнительного усилителя.

Эта модель включает в себя детали, необходимые для крепления к дому, но коаксиальный кабель для подключения к домашней телевизионной системе необходимо приобретать отдельно.

Фото: amazon.com

Уличная цифровая усиленная HDTV-антенна Five Star оснащена проводкой и оборудованием для подключения до пяти телевизоров — отличная особенность для больших домов. Эта антенна даже включает в себя J-образную стойку для крепления на крыше. Он обеспечивает дальность действия 200 миль при установке с относительно прямой видимостью радиовещательной вышки и принимает частоты UHF, VHF и HD, где они доступны. Он также имеет встроенный двигатель на 360 градусов, чтобы помочь найти лучшее направление сигнала.

Поскольку этот набор настолько обширен, он действительно включает в себя довольно много деталей и оборудования. Для этого требуется небольшая сборка, поэтому, если вы ищете комплект, готовый к выходу из коробки, другой вариант может быть более подходящим.

Фото: amazon.com

Возможно, вам не захочется возиться с маленькими гайками и болтами при сборке антенны. Эта цифровая наружная телевизионная антенна PBD отличается простыми в сборке деталями, которые защелкиваются на корпусе антенны для относительно быстрой установки. Он также предлагает двигатель на 360 градусов, позволяющий регулировать прием одним нажатием кнопки, либо на блоке управления, либо с помощью сопряженного пульта дистанционного управления.Антенна обеспечивает радиус действия 150 миль и включает в себя как J-образную опору для легкого монтажа, так и коаксиальный кабель.

Одна проблема, вызывающая беспокойство, заключается в том, что пульт дистанционного управления двигателя потенциально может использовать те же частоты, что и пульт вашего телевизора. В таком случае вам придется найти способ заблокировать датчик дистанционного управления контроллера.

Фото: amazon.com

Эта антенна от GE достаточно мощная, чтобы ее можно было установить на чердаке, чтобы она не попадала в поле зрения гостей, посетителей и прохожих.GE Pro — отличный вариант для исторических домов, в которых есть исторические общества, наблюдающие за любыми модификациями. Антенна обеспечивает радиус действия 70 миль и включает в себя необходимые детали для установки на чердаке или на крыше, если вы того пожелаете. Он принимает HD-передачи, работая как с UHF, так и с VHF частотами.

Хотя в комплект входят детали, необходимые для установки этой антенны на чердаке, вам потребуется приобрести дополнительное оборудование для ее подключения к нескольким телевизорам, включая комбинацию усилителя / разветвителя и коаксиальные кабели.

Фото: amazon.com

Одним из наиболее сложных аспектов обрезки шнура является правильное выравнивание антенны. Наружная телевизионная антенна RCA использует бесплатное приложение для смартфонов RCA Signal Finder, которое помогает найти лучший сигнал в вашем районе. В комплект входят монтажные кронштейны, силовой трансформатор и защелкивающиеся элементы, облегчающие установку. Эта антенна также имеет относительно небольшую площадь основания, поэтому не исключена возможность установки на чердаке.

Хотя эта антенна RCA включает в себя почти все, что вам нужно для начала работы, она не поставляется с коаксиальным кабелем.Чтобы подключить эту надежную антенну к телевизору, вам придется приобрести ее самостоятельно.

Советы по использованию наружной телевизионной антенны

Вы можете убедиться, что наружная телевизионная антенна улучшает прием и качество трансляций, следуя нескольким советам.

Если прием затруднен, попробуйте использовать более длинный столб, чтобы поднять антенну выше над домом. Чем выше вы можете установить антенну, тем выше вероятность получения лучшего приема. Иногда проще и безопаснее поставить все устройство на землю целиком, переставить антенну на более длинный столб, а затем переустановить как одно целое.

Если в вашем телевизоре есть датчик сигнала, вы можете использовать его для определения местоположения сигнала наилучшего качества в вашем районе. При изменении положения антенны шкала сигнала на телевизоре будет соответствующим образом регулироваться, если вы направите ее в направлении самого сильного сигнала.

Вы также можете использовать карту передатчиков башни вещания, чтобы определить местоположение ближайших вышек в вашем районе и, таким образом, направление, в котором следует направить вашу антенну. Имейте в виду, что ближайшая башня может быть не лучшей, если она заблокирована горами или другими препятствиями.

• Попробуйте использовать более длинную веху, если прием сигнала затруднен.
• Используйте датчик сигнала телевизора, чтобы изменить положение антенны для достижения наилучших результатов.
• Используйте карту передатчика, чтобы определить местоположение ваших местных вышек.

Часто задаваемые вопросы о вашей новой лучшей наружной телевизионной антенне

Если вы все еще не уверены, как работает ваша антенна или как найти лучший прием, обратитесь к этим часто задаваемым вопросам и ответам об наружных телевизионных антеннах.

В.Как работает наружная телевизионная антенна?

Башни телевещания передают сигналы в диапазонах УКВ и УВЧ. Ваша наружная телевизионная антенна перехватывает эти сигналы и отправляет их на телевизор. Ваш телевизор преобразует эти сигналы в аудио и видео, которые вы видите на экране.

В. Могу ли я поставить комнатную телевизионную антенну снаружи?

Внутренние телевизионные антенны могут работать на улице, но они редко бывают достаточно водо- и погодоустойчивыми, чтобы выдерживать внешние условия. Лучше всего использовать модель, предназначенную для использования на открытом воздухе, поскольку она будет более надежной и более мощной для передачи сигнала обратно на ваш телевизор.

В. Как добиться наилучшего приема наружной антенны?

Для обеспечения наилучшего приема вам необходимо направить антенну на самый сильный передатчик в вашем районе. Вам также может потребоваться поднять антенну выше, чтобы улавливать самые сильные сигналы, если вы живете в долине или депрессии.

В. Усиливает ли сигнал антенна из алюминиевой фольги?

Технически да. Алюминиевая фольга на антенне увеличивает площадь проводящей поверхности, позволяя антенне улавливать больше сигнала.С учетом сказанного, вряд ли обернуть антенну алюминиевой фольгой после первой сильной бури.

В. Могу ли я самостоятельно установить наружную телевизионную антенну?

Вы определенно можете установить его самостоятельно, если вам удобна высота. Для установки антенны в большинстве случаев потребуется либо подняться по лестнице, либо забраться на крышу, если только вы не живете на горе или вершине холма напротив башни передатчика.

4 Что нужно знать перед покупкой антенны цифрового телевидения

Хотите смотреть телевизор бесплатно? Вы можете смотреть местные каналы без ежемесячной платы, купив антенну для цифрового телевидения.

Вот четыре вещи, которые следует учитывать, если вы думаете о покупке антенны.

1. Стоит ли покупать антенну для цифрового телевидения? Телевизионные антенны

позволяют принимать дополнительные каналы в вашем районе. Они особенно хороши, если вы хотите (или уже сделали) отрезать шнур. Эти прямые эфирные каналы могут включать ABC, CBS, FOX, NBC, филиалы PBS и независимые станции.

Эксперт по деньгам и футбольный фанат Кларк Ховард любит свою цифровую антенну за четкое изображение, которое он получает от нее на своем телевизоре.Посмотрите видео выше, чтобы получить еще больше информации от Кларка о телевизионных антеннах.

2. Типы цифровых антенн

Когда вы решите, что вам нужна антенна для цифрового телевидения, вам нужно будет выяснить, какая антенна вам нужна. Есть три основных типа антенн:

Комнатная ТВ-антенна

Комнатная цифровая антенна подключается к одному телевизору для приема эфирных программ.

Это самая простая в установке антенна, но она подойдет не всем.Этот тип обычно лучше всего подходит для городских районов, где близко расположены вещательные вышки.

Если вы хотите улучшить сигнал одиночной антенны цифрового телевидения, переместите ее ближе к окну или выше на стене.

У одного из членов команды Кларка есть Mohu Leaf, популярная комнатная цифровая антенна, которая подключается к задней панели его телевизора для приема местных каналов. Он прикрепляет его к задней части телевизора с помощью липучки, чтобы не было видно.

Антенна Mohu Leaf

Телевизионная антенна на чердаке

Антенна на чердаке — это более крупное устройство, похожее на наружную антенну, но оно устанавливается на чердаке на установленной металлической опоре.

В процессе установки антенна будет подключена к проводке домашнего мультимедиа, поэтому следуйте инструкциям и примите надлежащие меры предосторожности, если вы устанавливаете антенну самостоятельно.

Основным недостатком является то, что кровельные материалы могут препятствовать четкому захвату каналов антенной. Другие факторы, такие как флуоресцентные лампы и компьютеры, также могут отрицательно повлиять на способность вашего телевизора получать четкое изображение с антенны.

Наружная телевизионная антенна

Наружная антенна, также известная как антенна для всего дома, лучше всего подходит для людей, живущих вдали от радиовещательных вышек.Как правило, наружная антенна дает домам в сельской местности лучшее изображение и наибольшее количество каналов.

Наружные антенны установить сложнее всего, так как вам придется забраться на крышу, чтобы закрепить устройство и заземлить проводку. Как и в случае антенн на чердаке, следуйте инструкциям и примите надлежащие меры предосторожности при установке наружной антенны.

3. Какая телевизионная антенна мне лучше всего подходит?

Лучший способ найти лучшую антенну для цифрового телевидения для дома — это посетить сайт AntennaWeb.Здесь вы можете ввести свой адрес и / или почтовый индекс и просмотреть рекомендации по использованию антенн от участвующих поставщиков Consumer Technology Association (CTA).

AntennaWeb предлагает варианты от нескольких компаний для каждого поиска, поэтому обязательно сравните эти варианты, чтобы получить лучшее предложение для своего кошелька.

Еще один способ узнать, подойдет ли вам антенна, — спросить соседей. Эта тактика может показаться устаревшей, но сигналы, принимаемые антенной, сильно различаются в зависимости от местоположения.Возможно, ваши соседи уже прошли путь проб и ошибок, чтобы найти телевизионную антенну, которая им нравится.

4. Сколько стоят цифровые антенны?

Сколько стоит антенна, зависит от типа антенны, которая нужна вам для приема нужных каналов.

Обычно одна телевизионная антенна стоит от 10 до 40 долларов, а антенны на чердаке и вне помещения — от 60 до 150 долларов.

При поиске на AntennaWeb вы можете найти надежных розничных продавцов, поэтому обязательно ознакомьтесь с этими результатами и сравните другие подходящие варианты.

Последняя мысль

Цифровая антенна — это одноразовая покупка, которая может существенно повлиять на ваш бюджет на развлечения. Если вы еще не перерезали шнур, использование антенны цифрового телевидения может облегчить переход.

Используете ли вы цифровую антенну? Расскажите нам о своем опыте в комментариях ниже!

Больше историй на Clark.com, которые могут вам понравиться:

Быстрый способ проверить качество приема — антенна не требуется!

Вот способ проверить, можете ли вы принимать телевизионные сигналы цифрового вещания.Вы можете сделать это, даже если у вас нет антенны и вы не хотите покупать ее прямо сейчас. Обратите внимание, что это всего лишь тест, а не постоянная установка!

Перед тем, как начать, введите свой почтовый индекс в Поиск станций, чтобы узнать, какие каналы доступны в вашем регионе. Если у вас есть зеленые или желтые каналы, вы можете продолжить. Если у вас есть только красные каналы или их нет, в вашем районе нет телевизионных сигналов, и вы не сможете использовать антенну для приема телепередач. Но вы можете использовать недорогие услуги потокового телевидения, которые дешевле, чем кабельное.

Вам понадобятся три вещи:

1. Телевизор, способный принимать сигналы цифрового ТВ (DTV). Большинство телевизоров с плоским экраном, произведенных в 2006 году или позже, имеют эту возможность. (Для старых ламповых телевизоров потребуется конвертер.)

2. Длина коаксиального кабеля. Этот кабель обычно белого цвета, а его концы выглядят примерно так:

Коаксиальный кабель

Возможно, этот кабель уже подключен к вашему телевизору. В таком случае отсоедините другой конец и оставьте конец подключенным к телевизору.Отвинтите кабель от того, к чему он подключен, повернув шестигранную манжету против часовой стрелки. В этом случае чем короче, тем лучше (в идеале — несколько футов).

3. Самодельная антенна. Подойдет любой кусок провода или кабеля, который не экранирован или не заземлен. Вот несколько примеров кабелей, которые могут работать как «быстрая и грязная» антенна:

• удлинитель питания
• шнур питания лампы
• проволочная вешалка (со счищенной краской в ​​одном месте, чтобы она могла соприкасаться с коаксиальным кабелем)
• кусок провода (несколько футов длиной)

Вот несколько типов кабелей, из которых не получится хорошая антенна:

• USB-кабель (экранированный)
• другой коаксиальный кабель (экранированный)
• аудиокабели (RCA, инструментальный 1/4 дюйма и т. Д.)Они экранированы)

А теперь давайте начнем!

Возьмите коаксиальный кабель и вкрутите его во вход КАБЕЛЬ / АНТЕННА на задней панели телевизора. Обычно к этому кабелю подходит только одна вилка. Если к нему уже подключен кабель, открутите его на другом конце и используйте для этого эксперимента.

На задней панели телевизора показано, где подключить антенный кабель

Другой конец коаксиального кабеля оставьте пока свободным.

Включите телевизор и перейдите в меню настройки, чтобы перевести телевизор в режим «Антенна» (в отличие от режима «Кабель»).Вот как это выглядит на моем Sony Bravia:

Выбор антенного входа на телевизоре

Затем перейдите к пункту меню на телевизоре, в котором написано что-то вроде «поиск каналов». Вот как это выглядит на моем телевизоре:

Поиск каналов

Теперь вам нужно перевести телевизор в режим сканирования каналов, при этом прикасаясь центральным проводником коаксиального кабеля к чему-то металлическому, чтобы он действовал как антенна. Лучше, если кто-то другой сделает это за вас, или вы можете запустить сканирование и быстро поднести коаксиальный кабель к своей импровизированной антенне.Не волнуйтесь, на моем телевизоре это не заняло 30 минут. Прошло минут 5-10.

Возьмите любой кусок провода, который вы используете в качестве антенны, и прикоснитесь металлической частью к центральному контакту другого конца коаксиального кабеля. Вот пример использования шнура питания:

Самодельная временная антенна для тестирования

Не прикасайтесь к внешней металлической части кабеля к импровизированной антенне, иначе она не будет работать как хорошая антенна. Прикасайтесь к антенне только центральным контактом кабеля!

Я должен подчеркнуть одну вещь: другой конец шнура питания НЕ должен подключаться к стене, иначе вы можете ударить себя током и повредить телевизор !! Просто позвольте другому концу быть свободным, ни к чему не подключенному.

Начните сканирование, удерживая импровизированную антенну за коаксиальный кабель. Большинство найденных каналов были в конце процесса сканирования, так что не сдавайтесь раньше!

Обратите внимание: эта антенна не предназначена для использования в качестве постоянной телевизионной антенны, потому что кому-то придется держать кабель, пока вы смотрите телевизор! Это просто тест, чтобы увидеть минимальное количество каналов, которое вы можете получить, чтобы вы могли решить, хотите ли вы попробовать получить бесплатное телевещание. Настоящая телевизионная антенна даст вам больше каналов.

Результаты

Если ваш телевизор обнаружил какие-либо каналы во время теста, поздравляем !! Вы — отключение кабеля !! Вы можете получать эфирное цифровое телевидение БЕСПЛАТНО!

Следующим шагом будет покупка настоящей антенны. Приведенная выше установка — это всего лишь эксперимент.

Наружная антенна обеспечит максимальное количество каналов. Однако, если вы хотите начать с комнатной антенны, я рекомендую Mohu Leaf (это то, что я лично использую).

Поскольку в этом тесте используется очень грубая антенна, вы можете получить значительно больше каналов, если купите настоящую антенну, такую ​​как Mohu Leaf.Даже если у вас всего несколько каналов, это хороший знак. Помните, это всего лишь быстрая и грязная «антенна» — примитивная и ни в коем случае не идеальная. Это просто способ проверить, все ли работает.

Если ваш телевизор не обнаружил ни одного канала, не обязательно все потеряно. Вы можете получить некоторые каналы, если приобретете настоящую комнатную антенну (которая стоит около 40 долларов) или наружную антенну на крыше / чердаке. Загляните в раздел моей антенны для получения дополнительной информации о том, какие типы доступны. Но перед покупкой проверьте «Поиск станций», чтобы узнать, какие станции доступны в вашем районе.

Лучшие антенны HDTV на 2021 год

Перерезать шнур вашей кабельной компании — одно из самых освобождающих чувств, но потеря доступа к сетевому программированию — это все же жертва. К счастью, есть антенны HDTV, которые восполнят пробел в сфере развлечений. Это больше не нависшие на крыше, похожие на пришельцев чудовища прошлых лет, многие из сегодняшних телевизионных антенн тонкие, как бумага, их легко программировать, и их легко переместить в любой момент, независимо от того, выбираете ли вы внутреннюю или внешнюю телевизионную антенну.

Мы потратили много времени на изучение того, насколько хорошо работают антенны HDTV, и наряду с рекомендациями таких продуктов, как Mohu Releaf, мы собрали для вас все лучшие антенны HDTV.Кроме того, каждая антенна в этом списке будет поддерживать входящий стандарт ATSC 3.0, который, как ожидается, в обозримом будущем произведет революцию в антенном телевидении. Если вам нужна внешняя антенна для максимальной производительности, когда дело доходит до уровня сигнала, или дешевая комнатная антенна для одной или двух местных станций, мы поможем вам.

Примечание редактора: Не все живут в районе, подходящем для просмотра с антенны, поэтому мы рекомендуем заглянуть в инструмент анализа телевизионных сигналов TV Fool или аналогичный сайт, чтобы узнать, какие каналы доступны в вашем районе, прежде чем покупать.

Обзор лучших антенн HDTV

Лучший результат: Mohu Releaf

Почему вам стоит купить эту: Вам нужна экологически чистая плоская антенна, соответствующая требованиям завтрашнего дня.

Для кого: Экологичный резак для шнура.

Почему мы выбрали Mohu Releaf:

Эта экологически чистая телевизионная антенна отличается от большинства других антенн в этом списке, поскольку она изготовлена ​​из переработанного картона, не содержащего хлора, а также упаковки, в которой она поставляется.Нет бумажных инструкций, потому что они напечатаны на упаковке, чтобы избежать лишних отходов. Кабели и минимальные пластиковые компоненты сделаны из пластика MohuGrind Mohu, состоящего из измельченных и измельченных переработанных кабельных коробок (возьмите это, кабельные компании). Чтобы сделать все возможное, все эти компоненты созданы с использованием возобновляемых источников энергии.

Конечно, сознавать землю — это здорово, но Mohu Releaf также является отличной антенной. Это также один из немногих примеров рекламы поддержки 4K, хотя на самом деле это всего лишь маркетинговый ход.Как мы уже упоминали, весь этот список полон антенн с поддержкой ATSC 3.0. Тем не менее, вам может понадобиться еще несколько продуктов, чтобы подготовиться к новому стандарту.

Самая удобная антенна: Winegard Amped Pro

Почему вам стоит купить это: Вам нужна цифровая антенна, которая всегда будет обеспечивать первоклассный прием сигнала.

Для кого: Те, кому нужен удобный доступ к функциям мониторинга сигналов.

Почему мы выбрали Winegard Amped Pro:

Winegard Amped Pro — единственная телевизионная антенна в этом обзоре, которая использует мобильное приложение как часть вашей телевизионной установки.Приложение Winegard Connected, доступное для устройств iOS и Android, подключается к антенне Amped Pro через Bluetooth. Во время настройки вы получите инструкции о том, где разместить Amped Pro, исходя из близости вашего дома к общественным вещательным башням, что гарантирует получение наилучшего сигнала в зависимости от вашего места жительства. Разработанный для приема на большие расстояния, Amped Pro рассчитан на захват широковещательных сигналов на расстоянии до 60 миль. Все это говорит о том, что мощность сигнала, безусловно, не будет проблемой для этой модели!

Наряду с удобным мобильным интерфейсом в Amped Pro используется технология Clear Circuit от Winegard, которая обеспечивает повышенную мощность сигнала, сокращает количество выпадений и помогает устранить пикселизацию в принимаемом вами изображении телевизора.Winegard Amped Pro — двусторонняя антенна, имеющая белый или черный цвет, и устанавливаемая на окнах и стенах — идеальная комнатная антенна для тех, кто хочет стильно отрезать шнур.

Лучшая бюджетная антенна: Philips Modern Loop Rabbit Ears Antenna

Почему вам стоит купить это: Вам нужна ненавязчивая всенаправленная антенна, которую можно легко разместить рядом с телевизором.

Для кого: Базовые телезрители, которым безразлично междугороднее вещание.

Почему мы выбрали антенну Philips Modern Loop Rabbit Ears:

За 12 долларов современная рамочная антенна Philips не предназначена для работы на больших расстояниях, как другие антенны в этом обзоре. Вместо этого вы можете рассчитывать на дальность действия до 30 миль для сигналов широковещательной передачи УКВ и УВЧ от этих кроличьих ушей. Утяжеленное основание и резиновые ножки не позволяют Modern Loop отскакивать от вашего развлекательного центра, что отлично подходит для любопытных домашних животных и активных малышей.

Если вы обнаруживаете, что ваше изображение врезается и пропадает, выдвижные диполи Modern Loop добавляют дополнительный уровень усиления к приему антенны.Philips Modern Loop никоим образом не является великолепной антенной, но является идеальной антенной для тех, кто живет рядом с вышками вещания или для тех, кто живет дальше от вышек, которые заботятся только о приеме трех или четырех станций.

Лучшая плоская антенна: ClearStream Eclipse

Почему вам стоит купить это: Это незаметная, но мощная антенна высокой четкости с новым дизайном.

Для кого: Для тех, кто не против доплатить за производительность.

Почему мы выбрали ClearStream Eclipse:

Всенаправленная антенна ClearStream Eclipse обеспечивает наивысшую производительность, когда дело доходит до приема ваших любимых местных каналов.Это верно для всех четырех доступных моделей Eclipse, которые имеют расчетные диапазоны сигналов от 35 миль до 70, что позволяет оптимизировать прием антенны по разным ценам. Антенна двусторонняя — черная и белая — в соответствии с вашим декором. Материал не только клейкий с обеих сторон (то есть без ленты), но его также можно закрасить, так что он может легко стать незаметным дополнением к любой комнате.

Более того, это многонаправленная антенна, ClearStream Eclipse может быть установлен практически в любом месте и не требует точного наведения для улавливания сигнала.В отличие от многих внутренних антенн, большинство из которых имеют квадратную или прямоугольную конструкцию, ClearStream Eclipse лучше принимает сигналы УВЧ, что может стать проблемой для многих внутренних антенн. Эти характеристики делают его отличным выбором для тех, кто готов отказаться от кабеля, независимо от того, где вы живете.

Лучшая миниатюрная антенна: Leaf Metro

Почему вы должны купить эту : Leaf Metro — самая маленькая антенна из всех, но она не менее способна обеспечивать звездный телевизионный сигнал.

Для кого: Жители городских квартир, которым нужно что-то компактное.

Почему мы выбрали Leaf Metro:

Хотя по общему признанию она слабее, чем большая антенна Mohu Leaf, антенна Leaf Metro — идеальная крошечная антенна для компактных жилых помещений. Mohu разработал Leaf Metro для незаметной установки в домах, расположенных рядом с радиовещательными вышками. Таким образом, те, кто живет в центре города или в городских районах, скорее всего, получат наилучшие результаты от метро Leaf, которое имеет радиус действия около 25 миль.

В дополнение к универсальности, обеспечиваемой ее крошечным размером, антенна для цифрового телевидения Leaf Metro также выпускается в черном или белом цвете, поэтому пользователи могут раскрасить ее в соответствии с интерьером. Кроме того, его клейкое покрытие означает, что он будет приклеиваться практически к любой поверхности и с легкостью может быть перемещен в другие места. Прилагаемый коаксиальный кабель длиной 10 футов обеспечивает довольно гибкую установку.

Лучшая внутренняя / внешняя антенна: Clearstream 2Max HDTV Antenna

Почему вы должны купить это : Он обеспечивает прием на дальние расстояния даже для самой дальней радиовещательной вышки, даже в менее чем идеальных условиях.

Для кого: Тем, кто живет далеко от источников сигнала.

Почему мы выбрали антенну Clearstream 2Max HDTV:

Используете ли вы его в помещении или в качестве специальной внутренней телевизионной антенны, Clearstream 2Max довольно прост в использовании и сборке, с использованием зажимов или основания для установки. Несмотря на то, что антенна больше, чем почти любая другая антенна, указанная здесь, она не настолько велика, чтобы ее нельзя было разместить за телевизором или прикрепить к стене в гостиной.Для установки на открытом воздухе в комплект входит 20-дюймовая мачта.

Хотя мы рекомендуем HDTV-антенну Clearstream 2Max с приемом на 60 миль, если вы живете и в глуши, возможно, стоит обратить внимание на более крупную и более дорогую версию наружной антенны 4Max, которая имеет 70-мильный диапазон приема и (как говорят некоторые) более надежное соединение. Точно так же, если вы живете ближе к сигналу, 1max, который имеет радиус действия 40 миль, также является хорошим вариантом для усиленной антенны.С таким набором опций, доступных в линейке Clearstream Max, не должно быть слишком сложно найти отличный способ получить бесплатный HD-телевизор в сельской местности.

Лучшая внешняя антенна: Channel Master STEALTHtenna

Почему вы должны купить эту : Ваш дом находится вне зоны приема самой мощной внутренней антенны из нашего списка.

Для кого: Тем, кому комнатная антенна просто не подойдет.

Почему мы выбрали Channel Master STEALTHtenna:

Для большинства пользователей комнатная антенна HDTV будет захватывать нужные каналы.Однако есть места, где сработает только внешняя антенна. Благодаря дальности приема более 50 миль (иногда и больше, в зависимости от вашего местоположения), антенна STEALTH от Channel Master обеспечивает невероятные характеристики и впечатляющее качество сигнала. Частично это благодаря прочному алюминиевому корпусу с порошковым покрытием, который выдерживает самые сильные ветры и плохую погоду, позволяя вашему сигналу светить независимо от того, насколько мрачно небо.

Channel Master STEALTHtenna — это небольшая и легкая OTA-антенна, позволяющая легко найти правильное место для установки, и включает в себя монтажное оборудование для крепления антенны на плоской стене, карнизе или панели.Два входящих в комплект U-образных болта также позволяют закрепить антенну на мачте или мачте. Еще лучше, если вы отказываетесь от спутниковой связи, вы можете использовать U-образные болты для крепления Channel Master к старому оборудованию Dish Network. Антенна Channel Master STEALTH отличается высокой производительностью, простотой установки и надежной конструкцией.

Как мы тестируем

Большинство этих звукоснимателей были протестированы в наших офисах в центре Портленда, штат Орегон, а также в жилых районах, чтобы получить наилучшее впечатление об уровне сигнала каждой антенны.Затем мы сопоставили наши выводы с выводами других экспертов и потребителей, чтобы оценить любые различия и измерить актуальность несоответствий (если таковые были вначале) для нашего окончательного рейтинга. Для немногих вариантов из этого списка мы не получили практического времени, мы основывали нашу оценку на мнениях коллег в технических публикациях, экспертных изданиях и комментариях пользователей.

Где 4K?

Хотя все выделенные нами продукты будут поддерживать стандарт ATSC 3.0 с поддержкой 4K, вещание в формате 4K пока не готово.Однако ожидайте, что это изменится очень скоро. В настоящее время ATSC доступен на ограниченном количестве рынков, и более крупное развертывание ограничит контент только HD. Однако есть надежда, что ATSC 3.0 предложит 1080p 60 HD с HDR позже.

Слово о силе и качестве сигнала

Мы хотели бы сказать вам, что в вашем доме есть идеальное место по сравнению с сигнальной вышкой, но на самом деле это не так. На самом деле, как и многое другое в жизни, процесс поиска лучшего места для антенны требует проб и ошибок, некоторой ловкости и, возможно, даже немного удачи.Это несоответствие верно не только для разных географических регионов, но и для разных моделей антенн. Лучшее место для одной антенны может оказаться не таким эффективным для других.

Кроме того, существуют различия в типах сигналов, которые будет принимать ваша антенна, и некоторые антенны могут лучше принимать определенные частоты сигнала, чем другие. Двумя основными типами сигналов являются УКВ и УВЧ. Основное различие между ними — каналы, транслируемые на этих частотах.Каналы 2-13 передаются в диапазоне VHF, а каналы 14-51 — в диапазоне UHF. Большинство антенн могут принимать как VHF, так и UHF, но некоторые могут принимать только одну или другую. Это будет указано в описании антенны.

Также важно отметить, что номер канала не всегда соответствует фактической частоте вещания этого канала. Это исключение обычно не применяется, если вы не подключаете HD-антенну к стороннему интерфейсу, например, к OTA-приемнику цифрового видеорегистратора. Табло, например, перечисляет CBS 6 в Ричмонде, штат Вирджиния, в своем слоте канала 6, который, как вы могли подумать, требует антенны VHF, но на самом деле контент поступает по каналу 25, связанному с UHF.В большинстве ситуаций это не должно вызывать проблем, но помните об этом, если вы когда-нибудь столкнетесь с какими-либо проблемами.

В противном случае, вот несколько общих советов по обеспечению наилучшего приема.

• Если возможно, направьте антенны прямо к ближайшим мачтам. Некоторые антенны являются всенаправленными — это означает, что ориентация их размещения не сильно повлияет на ситуацию, — но вы должны попытаться расположить их как можно ближе к общему направлению башни в вашем доме.
• Разместите антенну с минимальными географическими помехами (горы, холмы, деревья, здания и т. Д.).
• Купите усиленную антенну, если вы столкнулись с указанными выше проблемами. Они немного дороже, но обычно работают лучше в неидеальных условиях и в конечном итоге сэкономят ваше время (и рассудок).

Постарайтесь свести к минимуму помехи от радио, сотовых телефонов или другой электроники. Это не обязательно означает, что антенну следует держать подальше от телевизора.Однако в некоторых случаях лучшее место для антенны может быть прямо позади телевизора или под ним.

В целом диапазоны, указанные производителями, являются приблизительными и не должны приниматься за чистую монету. Хотя по-прежнему лучше выбрать антенну с более широким диапазоном приема для местоположений, удаленных от радиовещательных вышек, не существует универсальных критериев тестирования для определения рабочего диапазона антенны. Кроме того, на точность влияют факторы окружающей среды.

Наконец, хотя у нас есть рекомендации по усиленным антеннам, мы не совсем уверены в эффективности этой технологии.Несмотря на название, «усиленные» антенны или линейные усилители сами по себе не усиливают прием сигнала. Скорее, они усиливают принимаемый сигнал, а это означает, что если вы получаете немного нечеткий сигнал, усилитель попытается искусственно повысить качество на телевизоре. У нас была разная степень успеха, но в целом часто не происходит заметного изменения качества. Также важно отметить, что усилители , а не следует использовать в областях, где сила сигнала стабильна.Это может вызвать шум и другие проблемы с качеством изображения.

Рекомендации редакции

Самодельные антенны HDTV для периферийных участков | Small Business

Для цифрового телевещания требуется звуковая конструкция антенны, гарантирующая, что даже люди, находящиеся на окраине зоны приема, смогут принимать надежные сигналы. Существует множество примеров самодельных концепций, основанных на здравой теории и проверенных на практике.В этих конструкциях повсеместно используются базовые инструменты и недорогие компоненты, и для их изготовления не требуются специальные навыки.

Складной диполь

Эта конструкция антенны является отличным исполнителем, учитывая ее чрезвычайно простую конструкцию. Антенна состоит из одного сложенного куска металла, например вешалки для одежды, прикрепленного к деревянной доске. Открытые концы антенны присоединяются к согласующему трансформатору, превращая провод в базовый коаксиальный разъем. По сообщениям, эта антенна принимает сигналы на расстоянии более 50 миль от передающей башни.Эту антенну можно использовать как внутри, так и снаружи.

Галстук-бабочка

Эта конструкция основана на концепциях, заложенных в базовом свернутом диполе. Согласующий трансформатор связывает вместе набор V-образных металлических элементов, равномерно расположенных на доске. Пара проводов связывает две стороны вместе, пересекаясь сверху и снизу. Радиус действия этой простой самодельной антенны составляет от 45 до 50 миль.

Антенна Ховермана

Антенна Ховермана, также известная как SBGH или антенна Грея-Ховермана, является модификацией галстука-бабочки.Зигзагообразные элементы на каждой стороне деревянной или пластиковой планки соединяются посередине согласующим трансформатором. Единственное место, где соединяются две стороны — через трансформатор. Качество приема сигнала в этой конструкции улучшается наличием отражателя из фольги, установленного на расстоянии около 30 см позади элементов. Четыре элемента выступают из верхней и нижней сторон, увеличивая периферийные характеристики антенны. Диапазон также составляет около 50 миль. В основном они используются в помещениях в мансардных установках из-за используемых материалов и общего объема.

Установка

Эти антенны в большинстве случаев используются в вертикальном положении. Такие материалы, как дерево, подверженные погодным воздействиям, можно заменить синтетическими досками настила или другим материалом. Кроме того, металл каждого элемента может подвергнуться коррозии или ржавчине, если для элементов используются основные плечики для одежды или электрический провод. Их можно заменить на нержавеющую сталь при использовании на открытом воздухе. Вертикальные антенны никогда не следует устанавливать вокруг линий электропередач.

Ссылки

Ресурсы

Биография писателя

Дэвид Липскомб — профессиональный писатель и специалист по связям с общественностью.Липскомб обладает более чем десятилетним опытом работы в сфере бытовой электроники и рекламы. Липскомб имеет степень по связям с общественностью Университета Вебстера.

Построить антенну дальнего действия за 20 долларов — Сделай сам

Несколько лет назад некоторые мои друзья отказались от городской жизни ради деревни, сбежав на небольшой участок земли в горах. Они были в восторге от чистого воздуха и места для локтей, но изоляция взяла свое, так сказать, неожиданно: поскольку их участок лежал в дупле, теле- и радиоприемник практически отсутствовал.

Тот факт, что их дом был окружен холмистой местностью, а также находился в 70–120 милях от большинства местных передатчиков, диктовал необходимость в антенне с большим усилением и большим радиусом действия, способной принимать сигналы на таком расстоянии. Однако цена в 100 долларов, которую они назвали за коммерческую единицу, остановила их. Поэтому они пришли ко мне (я инженер-электрик) и спросили, могут ли они построить антенну , которая служила бы той же цели.

Проведя некоторые исследования и последующий анализ чисел, я обнаружил, что они могут не только воспроизвести производительность высоконагруженной буровой установки, но и — используя обычное оборудование и некоторые участки бамбука, которые росли поблизости — они, вероятно, могут так что примерно за 20 долларов! К этому времени я был достаточно взволнован, чтобы прыгнуть и протянуть им руку помощи, поэтому я составил план, и мы построили антенну — дважды! Понимаете, первая модель была разрушена во время шторма, поэтому я воспользовался возможностью, чтобы опробовать некоторые новые идеи на второй версии — модели кабелепровода и пластиковой трубы.Тот, который я собираюсь описать, включает в себя лучшие черты обоих этих прототипов.

Любая антенна — ТВ, радио или что-то еще — состоит из трех частей: массива элементов, каркаса и мачты. С точки зрения производительности массив элементов является наиболее важным, потому что он улавливает сигналы, но на самом деле это не что иное, как металлический узор правильного размера и формы, который подходит для конкретной цели. В этой конструкции используется логопериодический шаблон с расширением Яги, что, проще говоря, означает, что он имеет широкополосную возможность и, таким образом, может охватывать очень высокие частоты (VHF, каналы 2-13), сверхвысокие частоты (UHF, каналы 14-83). ) и радиовещательные диапазоны с частотной модуляцией (FM).

Коммерческие элементы обычно изготавливаются из алюминиевого прутка, иногда анодированного для защиты от коррозии. Однако мы обошлись с оголенным медным многожильным «радио» проводом и некоторым изолированным проводом звонка, оставшимся от другого проекта.

Каркас почти так же важен, как и массив элементов, потому что он поддерживает этот шаблон и удерживает его в форме. Наш бамбук ничего не стоил, был прочным и легким; детали для ПВХ-трубы и каркаса кабелепровода пришлось закупить, но собрать его было немного проще, чем «тростниковый» вариант.На самом деле, все легкое и жесткое должно работать, но было бы лучше выбрать непроводящий материал, чтобы не мешать рисунку.

Наконец, мачта удерживает весь антенный узел над крышей параллельно земле. Для выполнения этой работы мы использовали 10-футовый канал длиной 1 дюйм (электрические металлические трубки или сокращенно EMT), но также подойдут любые тонкостенные механические трубки.

Часто, в зависимости от географического положения, четвертый компонент — ротор — может оказаться очень полезным для наведения антенны непосредственно на разные передающие станции.Купленные в магазине модели с моторным приводом стоят от 50 до 60 долларов, но мы разработали простую ручную версию с дистанционным управлением, не превышающую стоимости проволочного кабеля и нескольких аппаратных средств.

Звучит достаточно просто, не правда ли? Что ж, потерпите меня, и я шаг за шагом проведу вас через процедуру строительства.

Экономное обрамление

Для начала вам нужно набросать структуру. Для этого потребуется один удлинитель EMT диаметром 3/4 дюйма и 10 футов, второй кусок диаметром 1/2 дюйма длиной около 6 футов и третий сегмент 1/2 дюйма на 40 дюймов.Вам также понадобятся две 10-дюймовые секции 3/4-дюймовой трубы из ПВХ, длиной 8 футов, одна часть и две 6-дюймовые скобы. (Если у вас есть доступ к бамбуку, не стесняйтесь его использовать, но не забудьте высушить и покрыть лаком примерно в два раза на больше стеблей, чем вы думаете, что вам нужно, потому что он хрупкий и склонен к расколу при резке или сверлении. )

Идея состоит в том, чтобы сделать решетку, как показано на схеме антенн. Используя крепежные болты 1/4 дюйма, начните с «точки» (которую я назову передней частью рамы) и «защипните» концы трех 10-дюймовых секций между двумя 6-дюймовыми пластиковыми заглушками, оставив около дюйма между наконечниками (водовод должен быть по центру).Затем переместитесь к противоположному концу столбов и прикрутите их болтами к 8-футовой ПВХ секции, сохраняя расстояние между наконечниками.

Затем отмерьте 42 дюйма от передней части рамы и отметьте место установки для 40-дюймовой части EMT, затем отмерьте 43 дюйма от этой точки и сделайте то же самое для оставшейся 6-дюймовой секции. При необходимости обрежьте части кабелепровода, просверлите и установите их на раму с той же стороны, что и крестовина 8 футов.

Наконец, закрепите 12-дюймовую вертикальную пластмассовую штангу перпендикулярно задней 8-футовой секции (половина вверху и половина внизу).Возьмите всю раму за центральный полюс, чтобы установить точку равновесия, отметьте это место, и вы будете готовы нанизывать провода элементов, которые образуют узор.

Это элементарно!

Возможно, будет легче представить себе узор из элементов, если вы представите скелет рыбы с позвоночником и ребрами. Сначала подключите магистраль, используя толстый неизолированный медный провод. Установите клеммы спереди, затянув винт № 10 x 1/2 «для листового металла через каждую 6-дюймовую заглушку на передней панели параллельно 10-футовым секциям рамы.После этого установите аналогичные крепления на каждом конце вертикальной стойки, на заднем конце центральной стойки и на одном плече задней поперечины в точке на полпути между двумя стойками.

Начните спереди и проложите один непрерывный отрезок провода от одной клеммы до винта на вертикальном стержне, сверху вниз к головке задней поперечины, до другого крепежа на стержне и обратно к оставшейся клемме на перед. По мере продвижения затягивайте каждую секцию, а затем оберните провод один раз вокруг каждого винта.

Затем вам нужно сделать «отражатель» — еще один отрезок того же провода, протянутого между болтами в задних углах рамы и винтом на конце центральной стойки. (Лучше всего изолировать этот провод от головки винта лентой или трубкой, чтобы изолировать его от металлической опоры.)

Ребра рыбы, называемые в терминологии резонансными диполями, представляют собой парные короткие отрезки провода, которые выполняют большую часть работы по сбору сигнала. Они выходят из пролетов магистрали под углами, примерно параллельными отражателю.

Для их изготовления возьмите сантиметровую ленту и смазочный карандаш и, начиная с передней части, отметьте следующие расстояния на верхнем и нижнем магистральных проводах и на внешней стороне двух пластиковых боковых столбов:

7 1/2 «… 8-3 / 8» … 9 1/2 «… 10 5/8» … 11 7/8 «… 13 3/8» … 15 «… 16 7/8» … 18 7/8 «… 21 1/4» … 23 7/8 «… 26 3/4» … 30 «… 33 5/8 «… 37 3/4» … 42 3/8 «… 47 5/8» … 53 1/2 «… 60″ … 67 3/8 » … 75 5/8 «… 85» … 95 1/4 «… 106 7/8».

Теперь у вас должно быть четыре набора по 24 метки в каждом, причем метки расположены близко друг к другу в передней части рамки и дальше друг от друга к задней части.Просверлите пилотные отверстия 9/64 дюйма в местах, указанных на схеме антенн, в обеих трубах из ПВХ и частично навинтите 48 винтов для листового металла 10 x 1/2 дюйма.

Теперь установите раму ровно так, чтобы передняя часть была направлена ​​от вас, а три длинных шеста были наверху поперечин. Начиная с самой задней отметки на верхнем опорном проводе, скрутите и припаяйте к нему конец самого тяжелого провода, затем протяните его к заднему винту на правой полюсной секции и потяните ровно настолько, чтобы устранить провисание. Затяните винт и обрежьте оставшуюся часть провода.

После этого протяните еще один кусок толстой проволоки от следующей отметки на опоре ко второму винту на левой стойке рамы и закрепите его с обоих концов, как и раньше. Сделайте это еще четыре раза, чередуя левый и правый, пропуская все остальные винты с каждой стороны.

На этом этапе вы можете использовать более легкий провод, если он у вас есть. Просто продолжайте описанную мною процедуру, пока не дойдете до последней отметки на верхнем магистральном проводе. Затем переверните всю раму и проделайте то же самое с нижней прядью позвоночника, прикрепив провода ко всем винтам, которые вы оставили свободными при установке верхнего.(Не забудьте использовать более тяжелую проволоку для задних пяти или шести дипольных ребер.)

Пока рама перевернута, измерьте и отметьте нижнюю часть каждой боковой стойки на следующих расстояниях от передней части рамы: 3 3/4 дюйма… 4 1/4 дюйма… 4 3/4 дюйма… 5 3 / 8 «… 6» и 6 3/4 «. Просверлите пилотные отверстия на этих отметках и вставьте еще двенадцать винтов для листового металла. Протяните толстый провод (если он у вас есть) между противоположными парами винтов, чтобы создать «директора», которые улучшат прием на каналах УВЧ с более высокими номерами.

Наконец, установите двухпроводные клеммы, затянув еще два винта для листового металла в нижней 6-дюймовой трубе спереди, по центру и на расстоянии около 1 дюйма друг от друга. Отрежьте два провода длиной 4 дюйма и соедините каждый из них между магистралью и клеммным винтом, скручивая и припаявая сращивания проводов, чтобы обеспечить хорошее соединение. После того, как антенна установлена ​​на постоянной основе, вы можете подключить двухжильный провод на 300 Ом. который будет передавать сигнал в ваш дом.

Два пива перед мачтой?

Антенная мачта крепится к центральной стойке рамы с помощью U-образного болта 1 1/4 «x 3» и некоторых коротких секций из железа или алюминия 1/2 «x 1».Отрежьте канал примерно до 4 дюймов в длину. Затем, используя U-образный болт в качестве шаблона, просверлите соответствующие отверстия диаметром 1/4 дюйма в центре каждого стержня. Две части швеллера устанавливаются вокруг центрального полюса в ранее отмеченной точке баланса; третий прижимается к мачте перпендикулярно своей плоской задней частью к одной из других секций канала. Разместите раму примерно на 30 см ниже одного конца тонкостенного канала длиной 1 дюйм x 10 футов и зафиксируйте ее на месте с помощью U-образного болта. Убедитесь, что ни один из проводов медных элементов не касается мачты или мачты. П-образный болт.

Перед установкой антенны подумайте о молниезащите. Если у вас уже есть высокий громоотвод, прикрепленный к крыше или дымоходу, запланируйте установку антенны на несколько футов ниже этого уровня. В противном случае вы можете добавить удлинитель мачты, который в большинстве случаев будет обеспечивать «конус защиты» для рамы антенны. Для этой рамы шириной 10 футов подойдет 5 футов удлинения … и вы можете легко выполнить задачу, вставив кусок EMT размером 1/2 x 5 футов примерно 9 дюймов в верхнюю часть трубы мачты, прикрутите его поперечным болтом с помощью винта с головкой 1/4 «x 1 1/2» и гайки, и запечатайте соединение и открытый конец силиконовыми наконечниками или наконечниками для мебели с сердечником.(Вскоре я расскажу о фактическом заземлении мачты.)

Как я упоминал ранее, какое-то роторное устройство действительно может улучшить мощность сигнала, поэтому я собираюсь описать, как вы можете построить опору мачты, ротор и наземную стойку — все в одном. (Если вам не нужна возможность «прицеливания», просто прикрепите мачту к дымоходу или дому с помощью местного монтажного оборудования, но обязательно заземлите ее, пропустив провод 6-го калибра или аналогичный прямо между зажимом на дно трубы и металлический стержень или труба, вбитые на 4 фута в землю рядом с фундаментом.)

Для начала изучите свесы крыши рядом с окном, через которое вы планируете пропустить двойной провод. Если они обычной длины (около 16 дюймов), вам повезло, но не рассчитывайте размещать антенну где-нибудь рядом с линиями обслуживания или высокими соснами. Первые могут представлять реальную опасность поражения электрическим током, а вторые могут действительно мешает приему! (Попробуйте также установить рамку над коньком крыши; если вы этого не сделаете, эффективность антенны может снизиться.)

Вам, вероятно, придется добавить еще одну 1-дюймовую ЕМТ полной длины к нижней части мачты для достижения вашей цели.Если это так, соедините две секции центральным стержнем из трубы Schedule 40 диаметром 3/4 дюйма длиной не менее полфута с резьбой на обоих концах. Убедитесь, что она проходит на равное расстояние в обе трубы, затем просверлите каждую половину и установите Стопорные болты 1/4 «x 1 1/2» для скрепления соединения.

Теперь поднимите мачту и с помощью друга удерживайте ее в вертикальном положении примерно в дюйме от края крыши, желоба или чего-то еще. Отметьте место на земле, где стоит мачта, затем осторожно отложите мачту в сторону и удалите в этом месте ядро ​​земли глубиной не менее двух футов, используя землеройный комбайн.Закройте крышку железной трубы 1 1/4 дюйма длиной 4 фута и плотно забейте ею — сначала заглушкой — в центр этого отверстия. Утрамбуйте землю вокруг трубы, затем вставьте мачту кабелепровода в железное отверстие.

Еще раз выпрямите мачту и отметьте места для двух опор: одна на потолке крыши или рядом с ней, а другая на уровне талии. Вы можете использовать две 18-дюймовые или 20-дюймовые длины 1 x 4 с отверстиями 1 1/4 дюйма, просверленными в их концах, чтобы удерживать мачту, и 6-дюймовые кронштейны для полок и стягивающие винты для крепления опор, в зависимости от вашей ситуации.На самом деле не устанавливайте опоры, пока они не будут находиться вокруг кабелепровода … и вы можете усилить края досок, обрезав их прибитой полосой из листового металла. (При желании можно использовать вырезанный теннисный мяч, чтобы закрыть нижнее отверстие шарнирного крепления.)

Теперь ваша антенна будет поворачиваться, но для этого вам понадобится внутренний пульт управления. Просто согните кусок стального стержня 1/2 «x 20» в форму кривошипа и вставьте вал в отверстие 9/16 «, просверленное по толщине прорези 1 x 6, чтобы оно соответствовало ширине вашего подоконника (чеканка — штифтовый фиксатор с каждой стороны дерева не даст шатуну «ходить»).

Закройте окно на плате кривошипа, затем ввинтите несколько резьбонарезных винтов в открытый металлический вал на расстоянии примерно 6 дюймов друг от друга. Сделайте то же самое с антенной мачтой (на уровне рукоятки) и установите пару 1 / Блоки шкивов 8 «x 1» на обшивке дома на одной линии с трубопроводом.

Наконец, прикрепите проволочный трос диаметром 3/32 дюйма к одному из винтов на мачте и протяните его вокруг столба примерно пять раз. Сделайте то же самое с другим винтом, но оберните его в противоположном направлении, не разматывая первую группу кабелей. катушки.Повторите эту процедуру с коленчатым валом, убедившись, что тросы пропущены через блоки шкивов и достаточно туго натянуты.

Эта установка брашпиля должна быть большим подспорьем в точной настройке приема; тем не менее, он также может обеспечить альтернативный путь для электричества, если при прямом ударе молнии следует выбрать путь по кабелю управления, а не поиск более непосредственного заземления. Секция «изолятора» пластиковой трубы размером 1/2 «x 16», вставленная в каждый кабель, должна прерывать этот проводящий путь.

Прямая передача сигналов

К этому времени сильная смесь ТВ и FM сигналов должна стремиться проникнуть в вашу гостиную. Все, что осталось сделать, это подключить двойной провод соответствующей длины 300 Ом к клеммам на передней панели антенны и направить этот провод вниз до уровня окна, используя стойки для антенных проводов (обязательно оставьте достаточно ослабьте в этом месте, чтобы обеспечить один полный оборот шеста) и пропустите провод под оконной створкой.

Как только он окажется внутри, вы можете использовать разветвитель сигнала за 4 доллара для подключения второго телевизора или FM-приемника — но помните, что чем больше оборудования вы добавите, тем слабее будет сигнал, который каждый получит. И еще одно: несмотря на меры предосторожности, которые вы предприняли при заземлении мачты, электрический заряд — от накопления статического электричества или в виде периферийной энергии от удара молнии — все еще может проникнуть в ваш телевизор. Вы можете достаточно эффективно защититься от этого, установив недорогой блок статического разряда (иногда называемый оптимистами молниеотводом) на подводящей линии.Эта часть должна быть подключена к заземляющей трубе отдельным проводом.

Вот и все. Поверьте, это сложнее объяснить, чем выполнить на самом деле, поэтому не бойтесь сразу же приступить к делу. Если вам придется покупать каждый компонент новым, я уверен, что вы в конечном итоге потратите больше, чем 20 долларов, которые мы потратили, но некоторые серьезные поиски, вероятно, поставят вас прямо в парк мячей, даже если вы купите пластиковую трубу и кабелепровод. Важно то, что вы будете улавливать поданные вам сигналы.И вы будете делать это с очень простой воздушной анатомией.

---

Первоначально опубликовано: май / июнь 1985 г.

.
